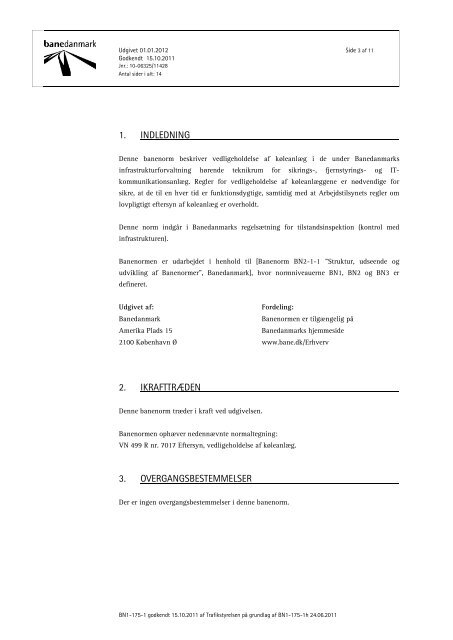

Udgivet 01.01.2012 Side 3 af 11Godkendt 15.10.2011Jnr.: 10-06325/11428Antal sider i alt: 141. INDLEDNINGDenne banenorm beskriver vedligeholdelse af køleanlæg i de under Banedanmarksinfrastrukturforvaltning hørende teknikrum for sikrings-, fjernstyrings- og ITkommunikationsanlæg.Regler for vedligeholdelse af køleanlæggene er nødvendige forsikre, at de til en hver tid er funktionsdygtige, samtidig med at Arbejdstilsynets regler omlovpligtigt eftersyn af køleanlæg er overholdt.Denne norm indgår i Banedanmarks regelsætning for tilstandsinspektion (kontrol medinfrastrukturen).Banenormen er udarbejdet i henhold til [Banenorm BN2-1-1 ”Struktur, udseende ogudvikling af Banenormer”, Banedanmark], hvor normniveauerne BN1, BN2 og BN3 erdefineret.Udgivet af:Fordeling:BanedanmarkBanenormen er tilgængelig påAmerika Plads 15Banedanmarks hjemmeside2100 København Ø www.bane.dk/Erhverv2. IKRAFTTRÆDENDenne banenorm træder i kraft ved udgivelsen.Banenormen ophæver nedennævnte normaltegning:VN 499 R nr. 7017 Eftersyn, vedligeholdelse af køleanlæg.3. OVERGANGSBESTEMMELSERDer er ingen overgangsbestemmelser i denne banenorm.BN1-175-1 godkendt 15.10.2011 af Trafikstyrelsen på grundlag af BN1-175-1h 24.06.2011
Udgivet 01.01.2012 Side 4 af 11Godkendt 15.10.2011Jnr.: 10-06325/11428Antal sider i alt: 144. REFERENCERNogle steder henviser banenormen til andre bestemmelser. Der anvendes [bestemmelsensnavn] eller et nummer [nr.]. Betydningen af nummeret kan findes nedenfor.Hvis der ikke er nævnt andet, gælder sidst udsendte version af det, der refereres til.Hvis der ikke er nævnt andet, gælder, at referencerne er normative.[1] Banenorm BN2-1-1 ”Struktur, udseende og udvikling af Banenormer”,Banedanmark.[2] Arbejdstilsynets bekendtgørelse nr. 100 af 31.01.2007 ”Bekendtgørelse om anvendelseaf trykbærende udstyr”.[3] VN 988 Q nr. 2190, Kontrol af temperatur i teknikrum.5. DEFINITIONERI denne banenorm gælder følgende definitioner:Nr. Begreb Definition5.01 CertificeretmontørPerson med en af Arbejdstilsynet godkendt uddannelse tilopstilling, montering, idriftsætning, årligt eftersyn af køleanlægmed fyldning større end 2,5 kg kølemiddel, reparation,vedligeholdelse og nedlukning af køleanlæg.5.02 Kompaktanlæg Kombineret kølekompressor og ventilationsenhed sammenbyggeti fælles kabinet (kompakt enhed).5.03 Poseanlæg Køleanlæg, hvor den kolde luft blæses ud gennem poser afstofmateriale, hvilket sikrer en filtrering af den udblæste luft,en lavere hastighed på luften, når den forlader posen og en mereligelig fordeling af kølingen med mindre gener fra kolde luftstrømme.5.04 Splitanlæg SKøleanlæg, hvor kølekompressor og ventilationsenhed er adskiltfra hinanden (splittet), så kompressoren er monteret udendørs ogventilationsenheden i det rum, der skal køles. De to enheder erforbundet med et rørsystem, der indeholder et kølemiddel. Enindbygget kompressor sørger for at kølemidlet cirkulerer imellemde to enheder. Et splitanlæg kan fungere både som køle- ogvarmepumpeanlæg og kan således også bruges til opvarmning.BN1-175-1 godkendt 15.10.2011 af Trafikstyrelsen på grundlag af BN1-175-1h 24.06.2011
Page 1 and 2: Udgivet 01.01.2012 Overordnet ansva
Page 3: Udgivet 01.01.2012 Side 2 af 11Godk
Page 7 and 8: Udgivet 01.01.2012 Side 6 af 11Godk
Page 9 and 10: Udgivet 01.01.2012 Side 8 af 11Godk
Page 11 and 12: Udgivet 01.01.2012 Side 10 af 11God
Page 13 and 14: Udgivet xx/xx/xxxx Side 1 af 1Udkas
