Systemschiene PV-TEC 2004<br />
Montageergänzung zu Ihrer Montageanleitung PV-TEC<br />
2004 für die Montage von Systemschienen im<br />
<strong>Kreuzverbund</strong>, <strong>Oberschiene</strong> <strong>waagerecht</strong><br />
(siehe auch Seite 2)<br />
Unterschiene<br />
<strong>Oberschiene</strong> <strong>waagerecht</strong><br />
<strong>Oberschiene</strong><br />
Unterschiene<br />
Soltech GmbH-Energie von der Sonne<br />
Rachheide 12 - 33739 Bielefeld - Tel./Fax 05206-920550/920551<br />
Seitenbefestigung<br />
Mittenbefestigung<br />
Seite1<br />
Option Ankerschieneschraube zum<br />
nachträglichen Eindrehen - dann Schiene<br />
mit 10mm Nut nach oben legen!!<br />

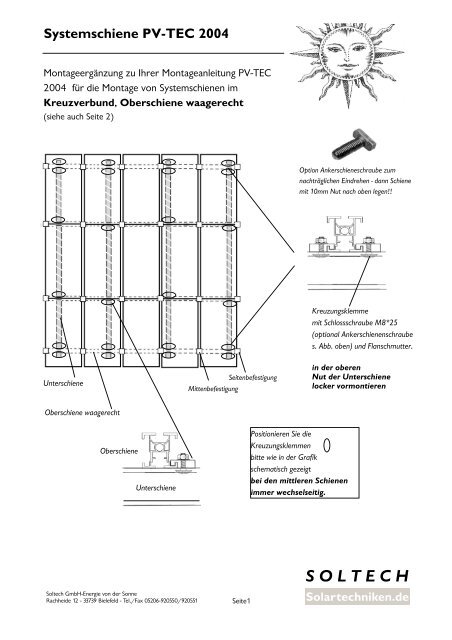

Positionieren Sie die<br />
Kreuzungsklemmen<br />
bitte wie in der Grafik<br />
schematisch gezeigt<br />
bei den mittleren Schienen<br />
immer wechselseitig.<br />
Kreuzungsklemme<br />
mit Schlossschraube M8*25<br />
(optional Ankerschienenschraube<br />
s. Abb. oben) und Flanschmutter.<br />
in der oberen<br />
Nut der Unterschiene<br />
locker vormontieren<br />
S O L T E C H<br />
Solartechniken.de
<strong>Oberschiene</strong> <strong>waagerecht</strong><br />
für Modulmontage hochkant oder quer<br />
Rutschsicherungswinkel<br />
Option Bohrschraube<br />
oder M6Schraube in rückseitiger<br />
Modulbohrung<br />
Soltech GmbH-Energie von der Sonne<br />
Rachheide 12 - 33739 Bielefeld - Tel./Fax 05206-920550/920551<br />
Dachhakenmontage<br />
bei senkrecht liegender<br />
Unterschiene<br />
Im Kreuzschienenverbund können die Module<br />
linear auf den Systemschienen aufliegen.<br />
Sie treffen sich dabei über der oberen Systemschiene.<br />
Bei <strong>waagerecht</strong>er Lage der <strong>Oberschiene</strong> wird die<br />
Montage erheblich vereinfacht durch das Einsetzen von<br />
Rutschsicherungswinkeln in die Nut der Systemschiene !!<br />
Seite2<br />
Das Hutprofil sitzt im senkrechten Modulstoß<br />
Schieben Sie in ausreichender Zahl Flanschmutter<br />
in die Schienennut für die Punktbefestigungen.<br />
