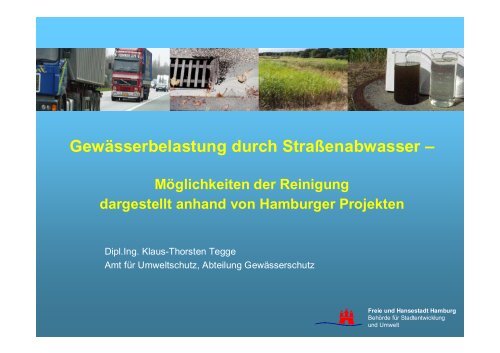

Gewässerbelastung durch Straßenabwasser –<br />
<strong>Möglichkeiten</strong> <strong>der</strong> <strong>Reinigung</strong><br />
dargestellt <strong>anhand</strong> von <strong><strong>Hamburg</strong>er</strong> Projekten<br />
Dipl.Ing. Klaus-Thorsten Tegge<br />
Amt für Umweltschutz, Abteilung Gewässerschutz<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
2<br />
Regenwasser ist Abwasser!<br />
• Das Problem<br />
• Die Situation in <strong>Hamburg</strong><br />
• Lösungsansätze<br />
• Vorstellung von Maßnahmen<br />
• Erkenntnisse<br />
• Ausblick<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
3<br />
Das Problem<br />
Wo bleiben<br />
• - die Autoreifen?<br />
• - die Bremsbeläge?<br />
• - die Abgaspartikel?<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
4<br />
60.000 to Reifenabrieb pro Jahr!<br />
- Bremsabrieb<br />
- Fahrbahnabrieb<br />
- Öl<br />
- Abgaspartikel<br />
- Atmosphärischer Eintrag<br />
- Unfälle, Havarien<br />
- u.v.a.m<br />
(Quelle LFU 2004)<br />
Aber auch an<strong>der</strong>e Quellen:<br />
- Landwirtschaft<br />
- Natur (Laubfall, Pollen, Blüten, Tiere)<br />
- Sonstige Verunreinigungen und Müll<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
5<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
6<br />
Ab ins Gewässer...<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
Das Problem<br />
....und seine Folgen Folgen: Folgen<br />
• Feststoffe<br />
• Kohlenwasserstoffe, PAK<br />
• Schwermetalle<br />
• sauerstoffzehrende Stoffe<br />
• Nährstoffe<br />
• Salze<br />
u.a.m werden in die Gewässer eingetragen.<br />
-> Verschlammung (Son<strong>der</strong>müll)<br />
-> Vergiftung<br />
-> Störung Sauerstoffhaushalt<br />
7 + oft: hydraulischer Stress!<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
8<br />
Situation<br />
in <strong>Hamburg</strong><br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
9<br />
Nie<strong>der</strong>schlagswasserbeseitigung im Trennsystem<br />
• Zahlreiche bedenkliche<br />
Einleitungen<br />
• Gewässergüte nicht<br />
ausreichend<br />
• Hohe<br />
Sedimentbelastung -><br />
Unterhaltungskosten<br />
• Viele Defizite für<br />
Umsetzung <strong>der</strong> WRRL<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
Was ist zu tun?<br />
• Vermeidung (an <strong>der</strong> Quelle)<br />
• <strong>Reinigung</strong> quellnah<br />
(dezentral)<br />
• <strong>Reinigung</strong> vor Einleitung<br />
(zentral)<br />
• Gesetzeslage<br />
• Stand <strong>der</strong> Technik/ Regelwerke<br />
entwickeln sich<br />
• Fragen <strong>der</strong> Dimensionierung,<br />
Konstruktion, Betrieb und<br />
Unterhaltung<br />
10<br />
- > Beispiele in <strong>Hamburg</strong><br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
11<br />
Bestand an<br />
zentralen Anlagen<br />
-> > Ca. Ca. 300 300<br />
300<br />
Becken(anlagen)<br />
Becken(anlagen)<br />
Becken(anlagen)<br />
• Bundesfernstraßen<br />
• Stadtentwässerung<br />
• Wasserwirtschaft<br />
• Privat<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
12<br />
.. Aber?<br />
• Kaum standardisiert<br />
• Häufig ungenügend<br />
• Wenig Erfahrungen<br />
• Betrieb und<br />
Unterhaltung ????<br />
zukunftsf zukunftsfähige<br />
zukunftsf zukunftsf hige<br />
Lösungen sungen sind<br />
sind<br />
gesucht! gesucht!<br />
gesucht!<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
13<br />
Mo<strong>der</strong>ne Anlagen mit Bodenfilter<br />
• Bodenfilter „Halenreie“<br />
• Rückhaltebecken mit umlaufenden<br />
Bodenfilter am Bornmühlenbach<br />
• Retentionsbodenfilter „Ebeersreye“<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
14<br />
Pilotanlage „Halenreie“<br />
Inbetriebnahme 1996<br />
• RHB/ Absetzbecken<br />
• Integrierte Tauchwand<br />
• Pumpenbeschickung<br />
(während Pilotphase)<br />
• Bepflanzt. Bodenfilter,<br />
Sand, 4 Segmente<br />
• Heberentleerung (neu)<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
15<br />
Pilotanlage „Halenreie“<br />
• RHB/ Absetzbecken<br />
• Integrierte Tauchwand<br />
• Pumpenbeschickung<br />
(während Pilotphase)<br />
• Bepflanzt. Bodenfilter,<br />
Sand, 4 Segmente<br />
• Heberentleerung (neu)<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
16<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
17<br />
Pilotanlage „Bornmühlenbach“<br />
Inbetriebnahme 1999<br />
• Kombiniertes RHB/<br />
Sedimentationsbecken<br />
• Umlaufen<strong>der</strong> bepfl.<br />
Bodenfilter, Sand,<br />
5 Segmente<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
18<br />
Pilotanlage „Bornmühlenbach“<br />
• Kombiniertes RHB/<br />
Sedimentationsbecken<br />
• Umlaufen<strong>der</strong> bepfl.<br />
Bodenfilter, Sand,<br />
5 Segmente<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
19<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
20<br />
Retentionsbodenfilter „Ebeersreye“<br />
Inbetriebnahme 2002<br />
• Sedimentationsbecken<br />
• Tauchdamm<br />
• Schwallbeschickung<br />
• Bepfl. Bodenfilter aus<br />
60 cm Sand mit 20 cm<br />
Lehmauflage<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
21<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
22<br />
Retentionsbodenfilter Ebeersreye<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
23<br />
Retentionsbodenfilter Ebeersreye<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
24<br />
Erfahrungen aus den Pilotprojekten<br />
Halenreie:<br />
- 3 jähriges Messprogramm<br />
- nachfolgende Begleitung<br />
- Untersuchung nach 10<br />
Betriebsjahren<br />
- Aktuell Aktuell: Aktuell<br />
Forschungsprogramm zur<br />
Optimierung<br />
Bornmühlenbach<br />
- Begleitende Messungen<br />
- Diplomarbeit<br />
Ebeersreye<br />
- Kurzmessprogramm UWC<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
25<br />
Ergebnisse<br />
Prozent<br />
100<br />
90<br />
80<br />
70<br />
60<br />
50<br />
40<br />
30<br />
20<br />
10<br />
0<br />
100<br />
80<br />
60<br />
40<br />
20<br />
0<br />
<strong>Reinigung</strong>sleistung Pilotprojekt Halenreie: Gehalt<br />
ausgewählter Inhaltsstoffe<br />
Abfiltr.<br />
Stoffe<br />
95<br />
90<br />
85 90<br />
80<br />
80<br />
70<br />
75 60<br />
70 50<br />
40<br />
65 30<br />
60 20<br />
55<br />
10<br />
0<br />
50<br />
Wirkungsgrad im Mittel [%]<br />
<strong>Reinigung</strong>sleistung<br />
im Mittel [%]<br />
<strong>Reinigung</strong>sleistung<br />
im Mittel [%]<br />
org.<br />
100<br />
Kohlenst.<br />
Blei, gesamt Kupfer,<br />
gesamt<br />
Zink,<br />
gesamt<br />
Schadstoffvermin<strong>der</strong>ung im Bodenfilter Bornmühlenbach<br />
Ebeersreye<br />
Halenreie<br />
Ebeersreye<br />
Halenreie<br />
Zulauf RHB<br />
Ablauf RHB<br />
Ablauf Filter<br />
AFS TOC DOC Blei (Pb) Ebeersreye Kupfer Halenreie (Cu) Zink (Zn) Bornmühlenbach<br />
AFS -> Pb –> Zn - > Cu<br />
100<br />
90<br />
80<br />
70<br />
60<br />
50<br />
<strong>Reinigung</strong>sleistung im Mittel [%]<br />
90<br />
80<br />
70<br />
60<br />
50<br />
Bornmühlenbach<br />
Halenreie<br />
Bornmühlenbach<br />
Geilenkirchen<br />
Geilenkirchen<br />
Wermelskirchen<br />
Bornmühlenbach<br />
Geilenkirchen<br />
Maarhäuser Weg<br />
Maarhäuser<br />
Weg<br />
Weg<br />
Zulauf<br />
Ablauf<br />
Lysimeter 4<br />
Lysimeter Lysimeter 4 4<br />
Maarhäuser<br />
Weg<br />
Lysimeter 6<br />
Lysimeter 6<br />
Lysimeter 6<br />
Lysimeter 4 Lysimeter 6<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
26<br />
Beobachtungen und Rückschlüsse<br />
• 3 Bodenfilter untersucht - ähnlich leistungsfähig (bei<br />
unterschiedlicher Hydraulik)<br />
• <strong>Reinigung</strong>sleistung entspricht weitestgehend den Ansprüchen<br />
des Gewässerschutzes<br />
• RHB/ Absetzbecken für sich schon leistungsstark, aber oft nicht<br />
ausreichend – deshalb zusätzlich Filter!!<br />
• Betrachtung weiterer Schadstoffe (KW, PAK, Organika, Salze) –<br />
grundsätzlich positive Erwartungen<br />
• Aufwendige Untersuchungen, Leistungsnachweise für jede<br />
Anlage notwendig (Teil <strong>der</strong> Ausführung)<br />
• Noch wenig Langzeiterfahrungen (Halenreie 10 Jahre, Anm:<br />
z.Zt. läuft eine Untersuchung)<br />
-> Bodenfilter sind Anlagen <strong>der</strong> Wahl... aber nicht<br />
immer einsetzbar!<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
27<br />
Dezentrale Verfahren<br />
-> > wenn wenn wenn Platzverh Platzverhältnisse<br />
Platzverh ltnisse ltnisse gro<br />
Anlagen Anlagen nicht nicht nicht zulassen... zulassen...<br />
zulassen...<br />
• Trummenfilter<br />
• Schachtfilter<br />
• Sedimentationsanlagen<br />
• Ölabschei<strong>der</strong><br />
• Versickerung<br />
• u.a.m.<br />
große<br />
...bislang nur einzelne<br />
Anlagen<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
28<br />
Straßeneinlauffilter Innolet®<br />
Einsatz B5 Bergedorf mit<br />
Untersuchungsprogramm<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
29<br />
Schachtfilter Hydrocon<br />
Einsatz B75<br />
<strong>Hamburg</strong>-Harburg mit<br />
Untersuchungsprogramm<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
30<br />
Filterbeete Innodrain®<br />
Einsatz in <strong>Hamburg</strong>-<br />
Bergedorf, UWC-Projekt<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
31<br />
Weitere Projekte<br />
• Untersuchung Bodenfilter<br />
A7/Harburg<br />
• Inhaltstoffe<br />
Autobahnabwässer<br />
• Sanierungskonzept<br />
Mittlere Bille<br />
• Situation<br />
Autobahnentwässerung<br />
• Forschungsprojekt<br />
Halenreie<br />
• Diplomarbeit<br />
unbepflanzter Bodenfilter<br />
• Beteiligung an zahlreichen<br />
Planungen<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
32<br />
Aussichten<br />
-> > Einiges Einiges wurde wurde geschafft,<br />
geschafft,<br />
aber aber viel viel ist ist noch noch zu zu zu tun!<br />
tun!<br />
• Neue Regelwerke in<br />
Arbeit<br />
• Anpassung an lokale<br />
<strong>Möglichkeiten</strong><br />
• Weiter hoher<br />
Entwicklungsbedarf<br />
• Individuelle Umsetzung<br />
Kleine dezentrale....<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
33<br />
o<strong>der</strong> große, zentrale Lösungen....<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
34<br />
Ziele<br />
• Weiterentwicklungen<br />
• Standards festlegen<br />
• Neuprojekte (z.B. A26/<br />
Hafen City u.a.)<br />
• Aus-/Umbaumaßnahmen<br />
• Sukzessive<br />
Verbesserungen im<br />
Bestand (ABP, WRRL)<br />
• Prioritätenliste<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
35<br />
Zusammenfassung, Dank und Schluss<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
36<br />
• Hinweis: Hinweis: Hinweis: Seminar Seminar am am 18.6. 18.6. im<br />
im<br />
Elbcampus<br />
Elbcampus<br />
• Fragen? Fragen?<br />
Fragen?<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
37<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
Begleitende Untersuchungen zum Interreg<br />
IIIB-Projekt:<br />
Urban Water Cycle<br />
• Versickerungsanlagen Harburger Berge<br />
• Autobahnabläufe<br />
Dr. Burkhard Stachel, Dipl.Ing. Klaus-Thorsten Tegge<br />
Amt für Umweltschutz, Abteilung Gewässerschutz<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
39<br />
Ziele<br />
1. Abschätzung <strong>der</strong> Rückhalteleitung von<br />
Versickerungsanlagen an <strong>der</strong> A7 im WSG<br />
Sü<strong>der</strong>elbmarsch<br />
2. Weitere Erkenntnisse über Inhaltsstoffe in<br />
Autobahnabwässern (WRRL)<br />
Bezug Interreg-Projekt UWC:<br />
4.3 Accompanying studies<br />
4.3.3 Evaluating and analysing existing soil filters<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
40<br />
Zu 1.) Abschätzung <strong>der</strong> Rückhalteleitung von Versickerungsanlagen an<br />
<strong>der</strong> A7 im WSG Sü<strong>der</strong>elbmarsch<br />
-> zwischen AK HH-Südwest und AS Heimfeld<br />
11 Beckenanlagen<br />
-> davon 8 im WSG<br />
-> alle besichtigt (Juli 05)<br />
-> Auswahl (3 Stk.) nach Funktion + Eignung<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
41<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
42<br />
z.B. Anlage 12<br />
1. LSA<br />
3.<br />
Versickerung<br />
2. RHB<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
43<br />
LSA, unterirdisch<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
44<br />
RHB<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
45<br />
Versickerung<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
46<br />
Beprobung (Okt/Nov 05)<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
47<br />
Beprobung (Okt/Nov 05)<br />
-> 3 Filter, je ca. 10 Sondierungen,<br />
4 Horizonte (Mischproben)<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
48<br />
Ergebnisse (Beispiel Schwermetalle)<br />
mg/kg<br />
300<br />
250<br />
200<br />
150<br />
100<br />
50<br />
0<br />
Bodenfilter Metalle<br />
1A 1B 1C 1D 3A 3B 3C 3D 4A 4B 4C 4D<br />
Profil<br />
Pb<br />
Cr<br />
Cu<br />
4 Horizonte<br />
1. Anlage 11<br />
3. Anlage 8<br />
4. Anlage 12<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
49<br />
Ergebnisse (weitere)<br />
• MKW: höchste Gehalte im oberen Horizont, 290 – 1300 mg/kg TM<br />
• PAK: unauffällig<br />
• LCKW: n.n.<br />
• EOX: Oberboden 0,8 – 1,6 Cl/kg TM<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
50<br />
Resümee<br />
• Keine übermäßige Anreicherung<br />
• Höchste Anreicherung im obersten Horizont<br />
• Nur sehr geringe Gehalte im untersten Horizont<br />
• Funktion erfüllt??<br />
Aber: kein absolut sicherer Beweis für evtl.<br />
Durchgängigkeit<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
51<br />
Zu 2.) Weitere Erkenntnisse über Inhaltsstoffe in Autobahnabwässern<br />
(WRRL)<br />
Guter Wissenstand für Schwermetalle, aber<br />
wenig über organische Verbindungen:<br />
Stoffliste WRRL – Anhang X - prioritäre<br />
Stoffe:<br />
Pestizide – Chlorbenzole – Alkylphenole – Flammschutzmittel – LHKW/<br />
BTEX - PAK – MKW – Organozinnverbindungen – MTBT u.a.<br />
-> ergänzende Untersuchungen an<br />
Autobahnabflüssen im Herbst 2005<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
52<br />
Auswahl Probestellen<br />
-> 7 Stück<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
53<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
54<br />
Ergebnisse<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
55<br />
Ergebnisse (weitere)<br />
• Pestizide: Isoproturon!<br />
• Chlorbenzole: unauffällig<br />
• Alkylphenole: QN z.T. erheblich überschritten<br />
• Flammschutzmittel: keine Bewertung möglich<br />
• LHKW/ BTEX: unterhalb Bestimmungsgrenze<br />
• PAK: z.T. erheblich Überschreitungen <strong>der</strong> QN<br />
• Organozinnverbindungen: Nachweis! Bewertung?<br />
• MTBT: auffällig!<br />
• MKW: 0,3 – 3,5 mg/l<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
56<br />
Resümee<br />
• Bestätigung <strong>der</strong> allgemein hohen Belastung mit<br />
SM, org. Fracht, AFS<br />
• zudem MKW, PAK<br />
• und verschiedene organische Verbindungen<br />
(weiterer Untersuchungsbedarf!)<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
Sanierungskonzept für die Mittlere Bille<br />
in HH-Bergedorf<br />
zum Interreg IIIB-Projekt:<br />
Urban Water Cycle<br />
• Situation<br />
• Lösungsansätze<br />
• Aussichten<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
58<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
59<br />
Die mittlere Bille<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
60<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
61<br />
Übersicht geplante Maßnahmen<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
62<br />
Schon umgesetzt: Testphase Filtertrummen<br />
• 19 Filtertrummen Bergedorfer Str. auf 8200 m²<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
63<br />
Video<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
64<br />
In Umsetzung: Abkopplung Lohbrügger<br />
Kirchenstraße<br />
• System Innodrain -<br />
Tiefbeet<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
65<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
66<br />
In Planung: zentrale Anlage am Zulauf San<strong>der</strong> Damm<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
67<br />
RWBA San<strong>der</strong> Damm<br />
Aufbau:<br />
• Beckenüberlauf<br />
• Regenklärbecken<br />
• Klärüberlauf+LSA<br />
• Retentionsbodenfilter<br />
• Entlastungsleitung<br />
Techn. Daten:<br />
• Ared = 37 ha<br />
• Qmax = 2.8 m³/s<br />
• Qzu = 135.000 m³/a<br />
• Arkb = 365 m²<br />
• Arbf =1400 m²<br />
• Qab (rbf) = 28 l/s<br />
<strong>Reinigung</strong>sleistung ca. 70 %<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
68<br />
Weitere neue Projekte<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
69<br />
HydroCon Schachtfilter<br />
• Einbau 5.12.06<br />
• <strong>Reinigung</strong> für ca.<br />
1000 m²<br />
Straßenfläche<br />
• Vorgeschalteter<br />
Schlammfang<br />
• Filtration mit<br />
Braunkohlekoks<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
70<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
71<br />
Untersuchung <strong>der</strong> Entwässerungssituation<br />
<strong><strong>Hamburg</strong>er</strong> Autobahnen<br />
Untersuchung von Frau Seyfarth :<br />
rd. 85 km Autobahn<br />
Davon Art <strong>der</strong> Einleitung:<br />
• 14 % unbekannt<br />
• 13 % direkte Einleitung<br />
• 22 % über Böschung in Gräben<br />
• 4 % breitflächige Versickerung<br />
• 23 % über einfache Anlage<br />
• 24 % über mehrstufige Anlage<br />
-> Resümee ca. 50% nicht zufriedenstellend<br />
-> dort wo Anlagen sind, wäre noch <strong>der</strong>en<br />
Funktionsfähigkeit zu prüfen<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
72<br />
Abschluss<br />
-> Einiges wurde getan,<br />
aber viel ist noch zu tun!<br />
• Neue Regelwerke in<br />
Arbeit<br />
• Anpassung an lokale<br />
<strong>Möglichkeiten</strong><br />
• Weiter hoher<br />
Entwicklungsbedarf<br />
• Individuelle Umsetzung<br />
Kleine dezentrale....<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
73<br />
o<strong>der</strong> große, zentrale Lösungen....<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
74<br />
Ziele<br />
• Weiterentwicklungen<br />
• Standards festlegen<br />
• Sukzessive<br />
Verbesserungen im<br />
Bestand (ABP, WRRL)<br />
• Prioritätenliste<br />
• Aus-/Umbaumaßnahmen<br />
• Neuprojekte (z.B. A26/<br />
Hafen City u.a.)<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
75<br />
Zusammenfassung, Dank und Schluss<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
76<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
77<br />
<strong>Hamburg</strong><br />
• 755 qkm<br />
• 1, 7 Mio. EW<br />
• Ca. 4.000 km<br />
Straßen<br />
• Davon knapp<br />
1000 km<br />
Autobahnen und<br />
Hauptstraßen<br />
• 8%<br />
Wasserfläche<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
78<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
79<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
80<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
81<br />
Versuchsanlage „Bremer Straße“<br />
• Unterirdisch<br />
• Schlammfang mit<br />
LSA<br />
• Schachtfilter<br />
(verschiedenen<br />
Filtermaterialien) und<br />
Geotextilschichten<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
ENVIRONMENTAL SCIENCE<br />
AND TECHNOLOGY<br />
Technical University <strong>Hamburg</strong>-Harburg<br />
KORESI-Treffen Stuttgart Übersicht: Pilotanlage Inhalt B75 Bremer Straße<br />
12.10.2004<br />
82<br />
Test<br />
Säule<br />
2 m ∅<br />
Testsäule<br />
Verteiler<br />
Sammler<br />
1,5 m ∅<br />
Verteiler<br />
Sandsäule<br />
2 m ∅<br />
Behandelter Ablauf<br />
oberes<br />
Geotextil<br />
Kies 5-8 mm<br />
2.0 m Höhe<br />
6.3 m 3 Vol.<br />
Quarzsand<br />
0.7-1.2 mm<br />
gewaschen<br />
Sandsäule<br />
Sammler<br />
2 Gullischächte<br />
Schlammfang<br />
Überstand<br />
Sediment<br />
4 Gullischächte<br />
Überlauf<br />
Straßenablauf<br />
Schlammfang<br />
Überlauf<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
83<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
84<br />
Auswertung <strong>der</strong> Untersuchungen am Retentionsbodenfilter Ebeersreye<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
85<br />
Auswertung <strong>der</strong> Untersuchungen am Retentionsbodenfilter Ebeersreye<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
86<br />
Auswertung <strong>der</strong> Untersuchungen am Retentionsbodenfilter Ebeersreye<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
87<br />
Auswertung <strong>der</strong> Untersuchungen am Retentionsbodenfilter Ebeersreye<br />
Daten <strong>der</strong> Anlage:<br />
Einzugsgebiet, ges.: 5,10 ha<br />
Einzugsgebiet red: 2,75 ha<br />
Zulauf max.: 695 l/s<br />
Volumenstrom: 625 m³/15min<br />
Stauvolumen Absetzbecken: 138 m³<br />
Stauvolumen R-Bodenfilter: 784 m³<br />
Filterfläche: 633 m²<br />
Gedrosselte Abflussmenge: 4,27 l/s<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
88<br />
Auswertung <strong>der</strong> Untersuchungen am Retentionsbodenfilter Ebeersreye<br />
Untersuchungsprogramm<br />
- versch. Wasserparameter im Zu- und Ablauf<br />
- Manuelle und automatische Probenahme sowie Abflussmessung<br />
- Wasserstände<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
89<br />
Auswertung <strong>der</strong> Untersuchungen am Retentionsbodenfilter Ebeersreye<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
Halenreie<br />
(1996)<br />
90<br />
Vergleich Ergebnisse - Ablaufwerte<br />
Bornmühlen<br />
bach<br />
(1999)<br />
Ebeersreye<br />
(2002)<br />
AFS<br />
[ mg/l]<br />
0.8-3.1<br />
1,8<br />
91<br />
Resümee<br />
• Fragen?<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
92<br />
Eckdaten <strong>der</strong> Pilotanlage<br />
Halenreie<br />
• Einzugsgebiet ca. 7 ha<br />
• Bemessungszulauf 732 l/s<br />
• Rückhaltevolumen 750 m³<br />
• Bodenfilter 4 x 160 m²,<br />
0,8m Schichtdicke<br />
• Körnung 0 – 2 mm Kf 3,8 10E-<br />
5 m/s<br />
• Körnung 0 – 8 mm Kf 4,8 10E-<br />
5 m/s<br />
• Bepflanzung Phragmitis<br />
Aktuelle Planung: Umgestaltung <strong>der</strong><br />
Anlage mit „Bremer-System“<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
93<br />
Eckdaten <strong>der</strong> Pilotanlage<br />
Bornmühlenbach<br />
• Einzugsgebiet ca. 22 ha<br />
• Bemessungszulauf 1390 l/s<br />
• Rückhaltevolumen 500 m³<br />
• Bodenfilter max. 440 m² min.<br />
0,6m Schichtdicke<br />
• Körnung 0 – 2 mm, Kf 2,8 10E-5 m/s<br />
• Bepflanzung Phragmitis<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
Halenreie<br />
(1996)<br />
94<br />
Vergleich Ergebnisse - Ablaufwerte<br />
Bornmühlen<br />
bach<br />
(1999)<br />
Ebeersreye<br />
(2002)<br />
AFS<br />
[ mg/l]<br />
0.8-3.1<br />
1,8<br />
95<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
96<br />
Freie und Hansestadt <strong>Hamburg</strong><br />
Behörde für Stadtentwicklung<br />
und Umwelt
Change language
