BROER OG TUNNELER<br />
Ny bro over<br />
<strong>Gudenåen</strong> <strong>ved</strong> <strong>Silkeborg</strong><br />
Er vi nu gået tilbage til at anvende byggemetoder fra vikingetiden? Det kan godt være, at mange undrer<br />
sig, når de ser en skov af pæle godt plantet på tværs af <strong>Gudenåen</strong>. Pælene skyldes, at der lige nu opføres<br />
en ny bro over <strong>Gudenåen</strong> <strong>ved</strong> <strong>Silkeborg</strong> på den nye motorvejsstrækning Funder - Hårup. Broen har været<br />
under opførelse i ca. 1 år og skrider godt frem. Broen kan næppe betegnes som en standard bro, idet<br />
der har været særlige krav til geometrien og det arkitekttoniske udtryk, og så går den jo over <strong>Gudenåen</strong>.<br />
Udfordringerne i projektet ligger ho<strong>ved</strong>sagelig i interimsforholdene, og hvorledes broen føres over åen i<br />
byggefasen på en optimal og økonomisk fordelagtig måde. Endeligt har jordbunds- og grundvandsforhold<br />
været væsentligt anderledes end forventet, hvilket har givet udfordringer i forhold til funderingen.<br />
Projektchef Inge B. Damsgaard, Rambøll<br />
id@ramboll.dk<br />
Afdelingsleder Gert H. Paarup, MT Højgaard<br />
ghp@mth.dk<br />
Bygværket<br />
Den ny bro er en dobbelt motorvejsbro på<br />
7 fag, der har en samlet længde på 350 m.<br />
Broen forløber parallelt med den gamle bro<br />
<strong>ved</strong> Østre ringvej og indgår som en del af<br />
den nye motorvejsstrækning mellem Funder<br />
- Hårup. Broens overbygning består af<br />
en forholdsvis traditionel forspændt lukket<br />
kassedrager med vinger, mens funderingen<br />
er mere atypisk. Funderingen består af<br />
spunsvægge, som en byggegrube, hvori der<br />
er placeret en række lodrette stålpæle. Udover<br />
at spunsjernene har en interimsfunktion<br />
som byggegrube, så indgår de ligeledes<br />
i den permanente konstruktion. Dette er<br />
med baggrund i de forholdsvis store vandrette<br />
kræfter, der virker på søjler, og som funderingen<br />
skal dimensioneres for på grund af<br />
risikoen for islaster. Således optager spunsjernene<br />
i den permanente situation primært<br />
vandrette kræfter, mens stålpælene skal sikre<br />
optagelsen af lodrette kræfter fra broen .<br />
Pæle og spuns sammenstøbes <strong>ved</strong> et betonfundament<br />
i toppen. Fundamenterne for<br />
de to broer bliver samlet i en spunsgruppe på<br />
ca. 10x25m for hver understøtningspunkt.<br />
Til hver understøtning i åen er der mellem<br />
50-80 store stålpæle ø500 med en længde på<br />
13-18 m – samlet for den nordlige og syd-<br />
lige bro. Broens overbygning understøttes af<br />
fire søjler placeret på fundamentet. De fire<br />
søjler har rektangulære tværsnit og er hældende<br />
udad i både længde og tværretning<br />
for broen, således der vender ud mod alle<br />
verdenshjørner.<br />
De mange træpæle<br />
I forbindelse med tilbudsgivningen stod det<br />
klart, at såfremt denne bro skulle vindes, så<br />
var det vigtigt at finde den rigtige måde at<br />

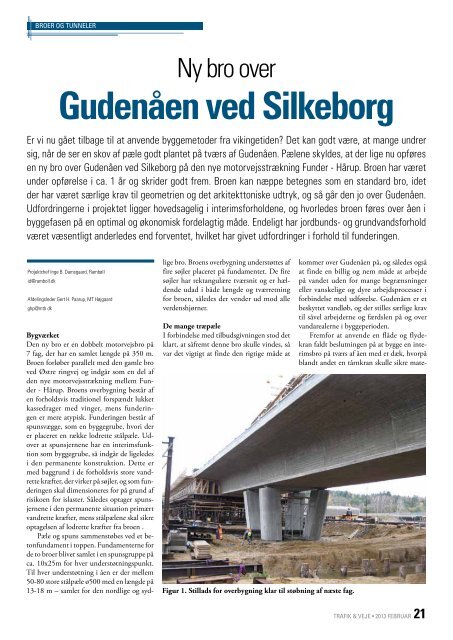

Figur 1. Stillads for overbygning klar til støbning af næste fag.<br />
kommer over <strong>Gudenåen</strong> på, og således også<br />
at finde en billig og nem måde at arbejde<br />
på vandet uden for mange begrænsninger<br />
eller vanskelige og dyre arbejdsprocesser i<br />
forbindelse med udførelse. <strong>Gudenåen</strong> er et<br />
beskyttet vandløb, og der stilles særlige krav<br />
til såvel arbejderne og færdslen på og over<br />
vandarealerne i byggeperioden.<br />
Fremfor at anvende en flåde og flydekran<br />
faldt beslutningen på at bygge en interimsbro<br />
på tværs af åen med et dæk, hvorpå<br />
blandt andet en tårnkran skulle sikre mate-<br />
TRAFIK & VEJE • 2013 FEBRUAR 21
ialeforsyningen til byggeriet. Interimsbro<br />
såvel som stilladstårne skulle funderes på<br />
træpæle. Da alle træpæle for interimsvej og<br />
stillads kun indgår i interimskonstruktioner,<br />
vil den del som er over åbunden bliver<br />
fjernet efter udførelsen.<br />
Ved valg af denne form for interimskonstruktioner<br />
er det vigtigt at sikre, at de, som<br />
færdes på åen, ledes den rigtige vej igennem<br />
de mange pæle i vandet og således gennem<br />
arbejdspladsen. Derfor gav ”Tour de Gudenå”<br />
– et af de største marathonløb i kano<br />
og kajak – også anledning til særlige tiltag,<br />
da det blev afviklet i efteråret 2012.<br />
Træpælenes funktion er primært at<br />
optage den lodrette last. For at sikre stilladsets<br />
stabilitet under støbningen af overbygningen<br />
måtte optagelsen af vandrette<br />
masselaster derfor ske på anden vis. Ved at<br />
støbe bundpladen for overbygningens først,<br />
kunne den således indgå som en del i at<br />
optage de vandrette masselaster under støb-<br />
Figur 4. Oversigt <strong>ved</strong> spunsgruppe for udførelse af underbygning. En række stålpæle<br />
klar for nedpresning/vibrering. Træpæle bagest er for fundering af interimsvej og stillads.<br />
22 TRAFIK & VEJE • 2013 FEBRUAR<br />
Figur 2. Oversigt stilladsdæk i linje med motorvejen, hvorpå spærkassette placeres for<br />
forskalling af overbygning. Det næste to spunsgrubber for udførelse af underbygning<br />
kan ses. Parallelt med broen er bygget en interimsvej, hvorpå en tårnkran sikre materialer<br />
ud til broens frembygning.<br />
Figur 3. Stilladstårne er funderet på træpæle<br />
ude i <strong>Gudenåen</strong>.<br />
ning af den resterende del af overbygningen<br />
– den største del. Der var derfor afgørende,<br />
at støbningen af brooverbygningen skete i to<br />
støbninger for hvert fag.<br />
Undervejs blev der <strong>ved</strong> en af understøtningspunkterne<br />
mødt større forekomster af<br />
blødbund end forudset i projektmateialet,<br />
og det har betydet et øget antal træpæle i<br />
interimsfasen. Dette ses illustreret <strong>ved</strong> figur<br />
7, hvor det ses at træpælene står meget tæt.<br />
Funderingsmetoden blev dog fortsat vurderet,<br />
som værende det mest optimale i den<br />
givne situation, trods de mange træpæle.<br />
Ændret udførelsesmetode undervejs<br />
Det var oprindeligt planlagt, at alle spunsgrupper<br />
skulle tørholdes gennem grundvandssænkning.<br />
I forbindelse med opstart
Figur 5. For spunsgrubber i øst var det ikke muligt at udføre grundvandssænkning,<br />
og derfor blev der på en platform forberedt en armeringskurv, som blev sænket ned og<br />
fundamentpladen støbt under vand.<br />
Figur 6. Spunsgrubbe, hvor fundament er støbt. Armering bindes for sokkel og søjler.<br />
Figur 7. I vest var der behov for betydelig ekstra træpæle på grund af et større blødbundsområde.<br />
blev der således planlagt at udføre supplerende<br />
boringer og en prøvepumpning<br />
for skabe grundlag for dimensionering af<br />
grundvandssænkningsanlægget og for myndighedsbehandlingen<br />
<strong>ved</strong> <strong>Silkeborg</strong> Kommune.<br />
Under tolkning af resultaterne af de supplerende<br />
forundersøgelser stod det klart, at<br />
det ikke var muligt at tørholde spunsgrubberne<br />
gennem grundvandssænkning <strong>ved</strong> to<br />
af de i alt 4 spunsgrupper. Resultatet viste<br />
nemlig, at disse spunsgruber ville få en<br />
meget stor vandtilstrømning grundet en<br />
forholdsvis høj transmissivitet i de trufne<br />
gruslag under fundamenterne. En transmissivitet<br />
som ville kræve, at ekstreme store<br />
mængder vand løbende skulle bortpumpes.<br />
En tørholdelse blev således vurderet urealistisk<br />
grundet pladsmangel til etablering af<br />
den forholdsvis store oppumpningskapacitet,<br />
der ville være nødvendigt at installere<br />
i de snævre byggegruber, hvor der samtidig<br />
skulle være plads til de bærende stålpæle.<br />
Alternative overvejelser var at føre spunsjernene<br />
i gruberne betydelig længere ned for<br />
afskæring af vandtilstrømning <strong>ved</strong> oversiden<br />
af lerlaget under gruslaget. Det blev dog endeligt<br />
besluttet, at den sikre løsning var at<br />
støbe vådt.<br />
Nye overvejelser<br />
Den ændrede udførelse gav pludselig et helt<br />
andet set-up. Overvejelserne gik i retningen<br />
af, at den brobeton, som allerede var godkendt,<br />
nu ikke kunne benyttes til undervandsstøbning.<br />
En ny beton egnet til undervandsstøbning<br />
skulle derfor prøves og godkendes.<br />
Armeringen kunne ikke bindes i en<br />
tør byggegrube længere, men istedet skulle<br />
den forberedes som en færdigt armeringskurv<br />
på land og løftes på plads under vand<br />
mellem de mange stålpæle i byggegruben. I<br />
stedet for at grave ud til funderingsniveau<br />
for støbning af et renselag, blev der prøvet<br />
alternative metoder <strong>ved</strong> at pumpe materialer<br />
væk til et bassin på land. Umiddelbart<br />
voldte metoden en del besvær og derfor<br />
foregik udgravningen af næste byggegrube<br />
på traditionel vis <strong>ved</strong> at grabbe materialer<br />
ud.<br />
Først efter støbning af bundpladen var<br />
det således muligt at sænke vandet i byggegruben<br />
og arbejdet kunne herefter fortsætte<br />
som ellers planlagt med støbning af sokkel<br />
og søjler til, de var over vandet igen.<br />
Efter etablering af denne underbygning<br />
vil spunsjern blive skåret ned til under<br />
åbrunden. Dog vil de, som tidligere beskrevet,<br />
nu indgå som den del af den permanente<br />
konstruktion.<br />
Afrunding<br />
For alle involverede parter har opførelsen af<br />
denne noget atypiske bro været spændende,<br />
udfordrende og lidt ud over det sædvanlige.<br />
Projektet illustrerer endnu engang vigtigheden<br />
i at have pålidelige forundersøgelser<br />
med kendskab til jordbunds- og grundvandsforhold,<br />
som baggrund for projektet,<br />
således planlagte udførelsesmæssige forhold<br />
ikke ændres markant under selve udførelsen.<br />
Nu hvor de to broers underbygning er<br />
<strong>ved</strong> at komme over jord og vand forventes<br />
dog, at de fleste uforudsete udfordringer er<br />
mødt og veloverstået og at arbejdet kan fortsætte<br />
ganske som planlagt som mere traditionel<br />
brobyggeri.<br />
Til trods de noget anderledes interimsforanstaltninger<br />
under udførelsen, vil<br />
der efterfølgende ikke være noget at spore,<br />
når broen står færdig ultimo år 2014.<br />
<<br />
