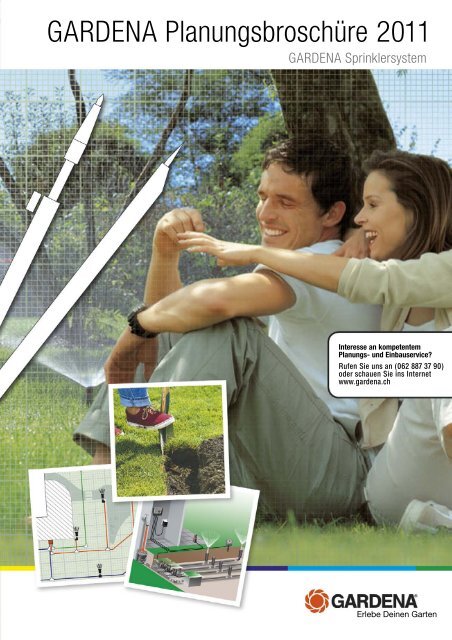

GARDENA Planungsbroschüre 2011 - LIWATEC AG

GARDENA Planungsbroschüre 2011
GARDENA Sprinklersystem
Interesse an kompetentem
Planungs- und Einbauservice
Rufen Sie uns an (062 887 37 90)
oder schauen Sie ins Internet
www.gardena.ch

Systemplanung
In einfachen Schritten vorgehen
Leichter als man denkt
Mit dieser Planungsunterlage
können Sie die Planung für Ihre
eigene Bewässerungsanlage
selber Schritt für Schritt durchführen.
Anhand eines Beispielgartens
zeigen wir Ihnen, wie
Sie dabei vorgehen sollen.
Was Sie tun müssen
Zeichnen Sie zunächst Ihren
Garten-Grundriss. Unseren Anweisungen
folgend werden Sie
Ihren Plan um alle System-
Bausteine, die Sie benötigen,
ergänzen können.
Die dann ermittelten Produkte
können Sie schließlich in Ihre,
auf Seite 12 befindliche, Einkaufsliste
eintragen.
Was Sie brauchen
Nicht viel! Legen Sie sich ein
paar Farbstifte, Bleistift und
einen Zirkel zurecht. Und los
geht’s.

1. Welche Fläche soll beregnet werden
Zeichnen Sie – idealerweise auf
einem mm-Papier – einen Plan
von Ihrem Grundstück im Maßstab
1:100 (1 cm = 1 m) oder
Maßstab 1:200 (1 cm = 2 m).
Kennzeichnen Sie zu bewässernde
und nicht zu bewässernde
Flächen.
Tragen Sie den Ort des
Wasseranschlusses ein
(Wasserhahn, Brunnen,
Zisterne).
Wasseranschluss
Pool
Randbepflanzung
Maßstab 1:200 (1 cm = 2 m)

Systemplanung
2. Welche / wie viele Regner werden benötigt
Tipp:
Die passenden Regner von Seite
5 auswählen.
Dabei empfehlen wir folgende
Vorgehensweise: Quadratische
und rechteckige Flächen mit
Versenk-Viereckregnern belegen.
Individuelle (gerundete)
Flächen mit Vielflächen-
Versenkregner AquaContour
automatic bewässern.
Alle anderen Flächen mit Kreisregnern
belegen. Kreisregner
mit Zirkel einzeichnen. Hierbei
gehen Sie wie folgt vor:
- Eckbereiche mit 90°
oder 270° belegen.
- Randbereiche mit
180° oder anderen
Teil-Sektoren planen.
- Restflächen in der
Mitte mit 360°
abdecken.
Erforderliche Regneranzahl
zunächst in die Übersicht
auf Seite 5 sowie in Ihre
Einkaufsliste auf Seite 12
eintragen.
Bei häufigen Windeinflüssen
sollten die Regnerabstände verringert
werden, um Windverwehungen
vorzubeugen.
Passende Regner rechts auswählen
und in Ihren Plan zeichnen.
Regnerbezeichnung +
Regnergewinde dazuschreiben!
AquaContour
3/4” IG
T 100
1/2” IG
T 100
1/2” IG
Terrasse
Wasseranschluss
R 140
3/4” IG
Pool
T 200
1/2” IG
T 200
1/2” IG
T 200
1/2” IG
T 200
1/2” IG
Randbepflanzung
Maßstab 1:200 (1 cm = 2 m)
IG = Innengewinde, AG = Außengewinde

individuelle
(gerundete) Flächen
AquaContour
automatic
Anschluss:
3/4" Innengewinde
Planungsreichweite
2,5 - 9 m
Sektor
25 - 360°
Art.-Nr.
1559
Anzahl
Regneranzahl
in Einkaufsliste
eintragen
rechteckige
Flächen
Versenk-Viereckregner
R 140
Anschluss:
3/4" Innengewinde
Wurfweite
3,5 - 16,5 m
Sprengbreite
3,5 - 8,5 m
Art.-Nr.
1537
Anzahl
Turbinenversenkregner
T 100
Anschluss:
1/2" Innengewinde
Planungsreichweite
Radius:
4 - 5,5 m
Regnerabstand
ca. 5 - 8 m
Sektor
70 - 360°
Art.-Nr.
8201
Anzahl
sonstige Flächen
sonstige Flächen
bis 150 m 2 ab 150 m 2
Turbinenversenkregner
T 200
Anschluss:
1/2" Innengewinde
Turbinenversenkregner
T 380
Anschluss:
3/4" Innengewinde
Versenkregner
S 80
Ausfahrhöhe:
100 mm
Anschluss:
1/2" Innengewinde
Planungsreichweite
Radius:
5 - 7,5 m
Planungsreichweite
Radius:
6 - 10,5 m
Planungsreichweite
Radius:
2,5 - 4,5 m
Regnerabstand
ca. 7,5 - 10 m
Regnerabstand
ca. 9 - 15 m
Regnerabstand
ca. 4 - 7 m
Sektor
25 - 360°
Sektor
25 - 360°
Sektor
5 - 360°
Art.-Nr.
8203/1539
Art.-Nr.
8205/1551
Art.-Nr.
1569
Anzahl
Anzahl
Anzahl
für höhere
Pflanzen
Versenkregner
S 80/300
Ausfahrhöhe:
300 mm
Anschluss:
3/4" Außengewinde
Planungsreichweite
Radius:
2,5 - 4,5 m
Regnerabstand
ca. 4 - 7 m
Sektor
5 - 360°
Art.-Nr.
1566
Anzahl

Systemplanung
3. Ermittlung der Versorgungsleitungen
Anschlusskapazität des
Wasserhahns
Damit Sie wissen, wie viele
Regner Sie pro Versorgungsleitung
anschließen können,
müssen Sie den Anschlusswert
Ihres Wasserhahns ermitteln.
Drehen Sie den Wasserhahn, an
den das System angeschlossen
werden soll, voll auf und füllen
einen 10-Liter-Eimer.
Messen Sie die Zeit in Sekunden,
bis der Eimer gefüllt ist.
Wenn Sie Ihre Anlage mit einer
Pumpe betreiben wollen, schließen
Sie mit Hilfe des GARDENA
Profi-System Anschlusssatzes
(Art.-Nr. 1505) ein ca. 1m langes
Stück 19 mm (3/4")-
Schlauch zur Messung der
Füllzeit an Ihre Pumpe an.
Entfernungszuschlag
Messen Sie die Entfernung zwischen
Wasserhahn/Pumpe und
dem am weitesten entfernten
Regner. Pro 25 m Entfernung
wird der Füllzeit eine Sekunde
hinzuaddiert. Bei einer Füllzeit
kleiner 14 Sekunden und Verwendung
eines Bewässerungscomputers,
eines Automatischen
Wasserverteilers oder eines
2- oder 4-Wege-Verteilers
(s. S. 10) sind der Füllzeit zusätzlich
3 Sekunden zu addieren.
Lesen Sie aus der Tabelle
Ihren Anschlusswert ab und tragen
Sie ihn in das weiße Feld
ein.
Beispiel:
(ohne Bewässerungscomputer)
Füllzeit in Sekunden =
Entfernung 20 m =
Gesamtwert =
Sekunden entsprechen
einem Anschlusswert von
Sekunden Anschlusswert
bis 9
10-13
14-19
20-24
25-30
Ergebnis
Anschlusswert =
100
80
60
40
20
80
Versorgungsleitungen
Für die Ermittlung der Anzahl
der Leitungen, kennzeichnen Sie
zunächst die einzelnen Regner
in Ihrer Planungsskizze mit den
auf Seite 7 aufgeführten
Regner-Verbrauchswerten.
Schließen Sie maximal so viele
Regner an eine Leitung an,
damit Ihr unter Punkt 3. gemessener
Anschlusswert nicht über-
schritten wird. Addieren Sie
dazu die einzelnen Regnerverbrauchswerte.
Tragen Sie anschließend
die Summe der
Regnerverbrauchswerte pro
Strang inkl. der Rohrlänge in
die Tabelle “Summe Regnerverbrauchswerte
pro Strang“
(S. 7) ein. Zeichnen Sie gleichzeitig
die Rohrleitungen ausgehend
von der Wasserversorgung
(z.B. Wasserhahn, Pumpe)
in Ihren Plan ein und übertragen
Sie die ermittelten Rohrlängen
in die Tabelle “Rohrlänge” auf
S. 7.
Hinweis: Beim AquaContour
automatic darf max. 1 Regner
pro Versorgungsleitung angeschlossen
werden.
Grund: Eine zielgenaue
Programmierung von mehreren
AquaContour automatic an einer
Versorgungsleitung ist aufgrund
der sich bei Wurfweiteneinstellung
ändernden Druckverhältnisse
nicht möglich.
Wichtig: Für Versenkregner
(S-Modelle) und Turbinen-
Versenkregner (T-Modelle)/
Versenk-Viereckregner
(R-Modelle) aufgrund unterschiedlicher
Niederschlagsmengen
immer getrennte Leitungen einplanen.
Beispiel: Maßstab 1: 200 (1cm = 2 m)
Regnerverbrauchswerte von Seite 7
dazuschreiben und Versorgungsleitung
einzeichnen.
AquaContour
3/4” IG = 17
Haus
T 100
1/2” IG
90° = 7
T 100
1/2” IG
90° = 7
Terrasse
T 200
1/2” IG
270° = 17
R 140
3/4” IG
= 20
Pool
T 200
1/2” IG
90° = 9
T 200
1/2” IG
140° = 13
Randbepflanzung
Maßstab 1:200 (1 cm = 2 m)

Verbrauchswerte der Regner unten addieren
25-90°
91-180°
181-270°
271-360°
T 380
= 15
= 20
= 25
= 30
T 200
= 9
= 13
= 17
= 20
T 100
= 7
= 10
= 14
= 17
S 80/300
= 13
= 21
= 29
= 35
S 80
= 9
= 17
= 25
= 32
R 140
= 20
AquaContour automatic = 17
Summe der Regnerverbrauchswerte pro Strang
Leitungsstrang Ergebnis Anschlusswert* =
1
2
3
20+9+13+13
17
=
=
=
80
Rohrlänge
55 1 42
31
2
17 3 22
m
m
m
* Dieser Wert darf von den
addierten Regnerverbrauchswerten
eines Leitungsstranges
nicht überschritten
werden!
=
m
=
m
=
m
=
m
usw...
=
usw...
m
Ermittelte Rohre in die
Einkaufsliste übertragen

Systemplanung
4. Verbinden der Leitungen
Mögliche Rohrverbindungen:
Verbinder
25 mm
Art. 2775
L-Stück
25 mm
Art. 2773
T-Stück
25 mm
Art. 2771
Endstück
25 mm
Art. 2778
Bestimmen Sie jetzt die Verbindungsteile für
die Rohrverbindungen und übertragen Sie die
ermittelten Stückzahlen in Ihre Einkaufsliste.
Haus
T 100
1/2” IG
90° = 7
T 100
1/2” IG
90° = 7
R 140
3/4” IG
= 20
Pool
T 200
1/2” IG
90° = 9
Wasseranschluss
T 200
1/2” IG
270° = 17
T 200
1/2” IG
180° = 13
T 200
1/2” IG
140° = 13
Randbepflanzung
Maßstab 1:200 (1 cm = 2 m)
Symbole für Rohrverbindungen: T-Stück Verbinder L-Stück

5. Regner anschließen
Mögliche Regneranschlüsse im Rohrverlauf:
Regneranschluss im Eckbereich:
Mögliche Regneranschlüsse am Rohrende:
Mit T-Stück 25 mm
mit
1/2" Außengewinde
Art. 2786
oder
3/4" Außengewinde
Art. 2787
Anschluss
Versenkregner
S 80/300:
Mit T-Stück 25 mm
mit
3/4" Innengewinde
Art. 2790
Mit Winkelstück 25 mm
mit
1/2" Außengewinde
Art. 2782
mit
3/4" Außengewinde
Art. 2783
Mit L-Stück 25 mm
mit
1/2" Außengewinde
Art. 2780
mit
3/4" Außengewinde
Art. 2781
Anschluss
Versenkregner
S 80/300:
Mit Verbinder 25 mm
mit
3/4" Innengewinde
Art. 2761
Bestimmen Sie jetzt die Verbindungsteile für die
Regneranschlüsse und übertragen Sie diesen in
Ihre Einkaufsliste.
Achtung: Beachten Sie bei der Auswahl der Regneranschlussteile, dass deren
Gewindegrößen zu Ihren im Plan aufgeschriebenen Regnergewinden passen.
In diesem Beispiel wäre es also ein L-Stück 25 mm, Art. 2781 mit 3/4" Außengewinde
Haus
AquaContour
3/4” IG = 17
T 100
1/2” IG
90° = 7
T 100
1/2” IG
90° = 7
Terrasse
R 140
3/4” IG
= 20
Wasseranschluss
T 200
1/2” IG
90° = 9
T 200
1/2” IG
270° = 17
T 200
1/2” IG
180° = 13
T 200
1/2” IG
140° = 13
Randbepflanzung
Maßstab 1:200 (1 cm = 2 m)
Symbole für Regneranschlüsse: T-Stück mit Gewinde L-Stück mit Gewinde
6. Frostschutz / Entwässerungsventil
Ermittelte Systemteile
in beiliegende Einkaufsliste
eintragen
Im Rohrverlauf:
T-Stück
25 mm
3/4" Innengewinde
Art. 2790 mit
Entwässerungsventil
Art. 2760
Am Rohrende:
Verbinder
25 mm
3/4" Innengewinde
Art. 2761 mit
Entwässerungsventil
Art. 2760
Hinweis:
Zum Schutz der Anlage vor
Frostschäden, an den tiefsten
Stellen der einzelnen Rohrleitungen
Entwässerungsventile
vorsehen. Einbauhinweise auf
Seite 13 beachten.

7. Anschlussmöglichkeiten
Manuelle Steuerung
Der Anschluss an den Wasserhahn
erfolgt über eine Anschlussdose
(Art.-Nr. 2722) mit Verbinder
25 mm x 3/4" Innengewinde
(Art.-Nr. 2761), einem Profi-
Anschlusssatz (Art.-Nr. 1505) mit
19 mm (3/4")-Gartenschlauch
oder einer Anschlussgarnitur
(Art.-Nr. 2713).
Mehrfach-Anschluss
Mehrere Versorgungsleitungen
werden mit dem 2-Wege-Verteiler
(Art.-Nr. 8193) oder 4-Wege-
Verteiler (Art.-Nr. 8194) angeschlossen.
Alternativ zu den Verteilern können
die einzelnen Versorgungsleitungen
über Regulier- und Absperrdosen
abwechselnd manuell in Betrieb
gesetzt werden.
Automatische Steuerung
Bewässerungscomputer
C 1060 plus,
C 1060 solar plus
Bis zu 6 Bewässerungen pro Tag
programmierbar. Zur Steuerung
eines Bewässerungsstranges
können alternativ die Bewässerungsuhren
T 1030/T 1030 plus
oder der Bewässerungscomputer
C 1030 plus verwendet werden.
Mehrfach-Steuerung
Automatischer
Wasserverteiler
Steuerung von bis zu 6 Bewässerungssträngen
in Verbindung
mit dem Bewässerungscomputer
C 1060 plus, C 1060 solar plus.
Zum Anschluss des Automatischen
Wasserverteilers vewenden
Sie einen 19 mm
(3/4")-Gartenschlauch mit Profi-
Systemteilen (Art.-Nr. 1505)
oder die Anschlussgarnitur
(Art.-Nr. 2713).
Hinweis: Zum Direktanschluss ans
Hauswassernetz (Installationsvorschriften
beachten) gibt es
Verbinder mit unterschiedlichen
Gewindegrößen
(s. Einkaufsliste).
Anschlussdose
Zur Wassereinspeisung
ins
unterirdisch
verlegte
System.
Art.-Nr. 2722/2795
2-Wege-Verteiler
Zum Anschluss von zwei
Versorgungsleitungen.
Art.-Nr. 8193
Bewässerungscomputer
C 1060 plus,
C 1060 solar plus
Automatische
Bewässerungssteuerung
Art.-Nr. 1864/1866
Automatischer
Wasserverteiler
In Kombination mit
Bewässerungscomputer
C 1060 plus,
C 1060 solar plus
Art.-Nr. 1198
System-
Anschlusssatz
Profi-Systemteile
Art.-Nr. 1505
(ohne Schlauch)
4-Wege-Verteiler
Bis zu 4 Versorgungsleitungen
möglich.
Art.-Nr. 8194
Anschlussgarnitur
2 m Gartenschlauch
19 mm (3/4") mit
Profi-Systemteilen
Art.-Nr. 2713
Verbinder
Art.-Nr. 2761/
2762/2763
Regulier- und
Absperrdose
Art.-Nr. 2724

und automatische Steuerung
Ventil-
Direktprogrammierung
Zur vollautomatischen,
kabellosen Steuerung
beliebig vieler Bewässerungsstränge.
Bis zu 6 Bewässerungen
pro Tag und Strang programmierbar.
Programmiereinheit zur
Programmierung des
Steuerteils. Steuerteil zum
Aufstecken auf die
Bewässerungsventile 9 V.
Anschlussoption für
Bodenfeuchtesensor und
Regensensor.
Bewässerungssteuerung
per Kabel
Vollautomatische
Steuerung von bis zu 12
Bewässerungsventilen/-
strängen. Kabelverbindung
zu den Ventilen. Auch zum
automatischen Betrieb
einer Pumpe z.B. zur
kostengünstigen Nutzung
von Regenwasser einsetzbar.
Bewässerungssteuerung
4040 modular
Anschluss für bis zu 4
Bewässerungsventile 24 V.
Einsatz im Innen- und
Außenbereich.
4 Programme pro Ventil
möglich. Ausbaubar mit
Erweiterungsmodul 2040
für bis zu 12 Bewässerungsventile.
Erweiterungsmodul 2040
Steckverbindung zur
Bewässerungssteuerung
Ventilbox V1 und V3
Für den unterirdischen
Einbau von 1 oder bis zu 3
Bewässerungsventilen.
Teleskop-Verschraubung
für einfache Montage/
Demontage der Ventile.
Mit 1" Außengewinde.
Rohranschluss über
Verbinder 1", Art.-Nr.
2762.
Bewässerungsventil
9 V
Zur Steuerung per
Direktprogrammierung.
Batteriebetrieb.
Energiesparende
Elektromagnetventil-
Technik.
4040 modular. Anschluss
bis zu 2 Bewässerungsventile
24 V.
Bewässerungssteuerung
4030 und 6030
Werden im Innenbereich
oder an regengeschützten
Orten eingesetzt und
steuern bis zu 4 bzw. 6
Bewässerungsventile 24 V.
Bewässerungsventil
24 V
Manuelles Öffnen/
Schließen möglich.
Selbstreinigender Feinfilter
für störungsfreie
Steuerungstechnik.
Verbindungskabel
Länge 15 m. Anschluss
bis zu 6 Bewässerungsventile
24 V.
Kabelklemme
Anschluss des Verbindungskabels
an die
Ventilbox V1.
Ventilbox V1 und V3
Für den unterirdischen
Einbau von 1 bzw. bis zu
3 Bewässerungsventilen.
Teleskop-Verschraubung
für einfache Montage/
Demontage der Ventile.
Ventilbox V3 mit wassergeschützter
Kabelanschlussbox
für einfache,
übersichtliche
24 V-Kabelverbindung.
Mit 1" Außengewinde.
Rohranschluss über
Verbinder 1",
Art.-Nr. 2762.
Pumpensteuerung 24 V
Mit 10 m Kabel. Für
Pumpen bis 2000 W.
Bewässerungsventil
9 V
Art.-Nr. 1251
Programmiereinheit
Art.-Nr. 1242
Steuerteil
In Kombination
mit Programmiereinheit
Art.-Nr. 1250
Bewässerungssteuerung
4030
Art.-Nr. 1283
Bewässerungssteuerung
4040 modular
Art.-Nr. 1276
Erweiterungsmodul
2040
Art.-Nr. 1277
Bewässerungssteuerung
6030
Art.-Nr. 1284
Bewässerungsventil
24 V
Art.-Nr. 1278
Verbindungskabel
Art.-Nr. 1280
Ventilbox V1
(ohne Ventil)
Art-Nr. 1254
Ventilbox V3
(ohne Ventile)
Art.-Nr. 1255
Kabelklemme
(Inhalt:
6 Klemmen)
Art.-Nr. 1282
Ventilbox V1
(ohne Ventil)
Art.-Nr. 1254
Ventilbox V3
(ohne Ventil)
Art.-Nr. 1255
Pumpensteuerung
24 V
Art.-Nr. 1273

Einkaufsliste
Art.-Nr. Bezeichnung Stück
Hinweis:
Für dauerhaft druckstabile
Verbindung zwischen
Wasserhahn und Anschlussdose
bei nachgeschaltetem
Bewässerungsventil zur
Schlauchsicherung Adapter-
Stück, Art.-Nr. 1513, verwenden.
Anschluss- und Steuermaterial
in die weißen Felder eintragen und in
die Einkaufsliste übertragen.
Versenkregner
1569 Versenkregner S 80
1566 Versenkregner S 80/300
8201 Turbinen-Versenkregner T 100
8203 Turbinen-Versenkregner T 200
8205 Turbinen-Versenkregner T 380
1537 Versenk-Viereckregner R 140
1559 Vielflächen-Versenkregner AquaContour automatic
Regneranschluss
2780 L-Stück 25 mm x 1/2"-Außengewinde
2781 L-Stück 25 mm x 3/4"-Außengewinde
2782 Winkelstück 25 mm x 1/2" Außengewinde
2783 Winkelstück 25 mm x 3/4" Außengewinde
2786 T-Stück 25 mm x 1/2"-Außengewinde
2787 T-Stück 25 mm x 3/4"-Außengewinde
Versorgungsleitung:
2718 Verlegerohr 25 mm, 10 m
2700 Verlegerohr 25 mm, 25 m
2701 Verlegerohr 25 mm, 50 m
Verbindungsstücke:
2771 T-Stück 25 mm
2773 L-Stück 25 mm
2775 Verbinder 25 mm
2778 Endstück 25 mm
2761 Verbinder 25 mm x 3/4" Innengewinde
2762 Verbinder 25 mm x 1" Innengewinde
2763 Verbinder 25 mm x 1" Außengewinde
2790 T-Stück 25 mm x 3/4" Innengewinde
2760 Entwässerungsventil
8250 Wassersteckdose
Anschluss der Anlage:
1513 Adapter-Stück
26,5 mm (G3/4")/ 33,3 mm (G1")
1505 Profi-System-Anschlusssatz
2713 Profi-System-Anschlussgarnitur
2722 Anschlussdose
8193 2-Wege-Verteiler
8194 4-Wege-Verteiler
2724 Regulier- und Absperrdose
1510 Zentralfilter
Anlagensteuerung:
1198 Automatischer Wasserverteiler
1866 Bewässerungscomputer C 1060 solar plus
1864 Bewässerungscomputer C 1060 plus
1862 Bewässerungscomputer C 1030 plus
1860 Bewässerungsuhr T 1030 plus
1825 Bewässerungsuhr T 1030 D
1835 Bewässerungsautomat A 1020 Sensor
1189 Regensensor electronic
1188 Bodenfeuchtesensor
1186 Verlängerungskabel für Regensensor
electronic und Bodenfeuchtesensor, 10 m
1242 Programmiereinheit
1250 Steuerteil
1254 Ventilbox V1
1255 Ventilbox V3
1251 Bewässerungsventil 9 V
1283 Bewässerungssteuerung 4030
1284 Bewässerungssteuerung 6030
1276 Bewässerungssteuerung 4040 modular
1277 Erweiterungsmodul 2040
1278 Bewässerungsventil 24 V
1280 Verbindungskabel, 15 m
1282 Kabelklemme (Inhalt 6 Stück)
1273 Pumpensteuerung 24 V

Verlegetipps
Legen Sie alle Teile nach Plan
aus. Beginnen Sie mit Ihrer Verlegearbeit
am Anfang Ihrer Bewässerungsanlage.
Schneiden Sie die Rohre entsprechend
zu und verbinden Sie die
Bausteine miteinander. Achten
Sie darauf, dass keine Erde in die
Rohrleitung gerät. Rohre beim
Zusammenbau über O-Ring im
Verbindungsteil schieben (Rohr
ca. 6 cm in Verbindungsteil
schieben). Nur so ist eine wasserdichte
Verbindung gegeben.
Rohr bei Bedarf vorher entgraten.
Stellen Sie die Sprührichtung, die
Sektoren und die Reichweite am
Regner ein. Führen Sie, bevor
Sie die Anlage unterirdisch verlegen,
einen Probelauf durch.
Stechen Sie mit einem Spaten
Ihren Rasen V-förmig ca. 20 -
25 cm tief an. Nehmen Sie vorsichtig
die Grassode ab und
heben den Graben aus. Entfernen
Sie Steine aus dem Graben. Vorheriges
Rasenmähen und Wässern
erleichtert die Handhabung.
Die Entwässerungsventile sind
an den tiefsten Stellen der Anlage
zu installieren. An Hanglagen
darf der Höhenunterschied zwischen
den einzelnen Entwässerungsventilen
2 m nicht überschreiten.
Bei Bedarf mehrere
Entwässerungsventile am Hang
einbauen. Zur Verbesserung der
Drainage sowie zum Schutz des
Entwässerungsventils ist dieses
in eine Sickerpackung aus gewaschenem
Grobkies (ca. 20 x 20 x
20 cm) einzubauen.
Rohrleitungsnetz mit den Regnern
und den anderen Anschlussteilen
im Graben platzieren. Um
Beschädigungen, z.B. beim
Rasenmähen zu vermeiden, müssen
alle unterirdisch verlegten
Regner und Dosen bündig zur
Erdoberfläche verlegt werden.
Graben wieder zuschütten,
Grassoden einsetzen und festtreten.
Vorheriges Wässern von
Graben und Rasendecke
beschleunigt die Anwachsphase.
Übergang vom bisherigen auf
das neue System
Zum Übergang vom Verlegerohr
19 mm auf das Verlegerohr 25
mm wird das Adapterstück Art.-
Nr. 1513 in Kombination mit dem
Verbinder 25 mm Art.-Nr. 2763
verwendet.
Vor Einbruch der Frostperiode
Anschluss der Anlage von der
Versorgungsleitung lösen. Beachten
Sie zusätzlich die Frosthinweise
bei den einzelnen
Produkten.
Bei Versorgung der Bewässerungsanlage
über eine Pumpe
kann es vorkommen, dass Sand
ins Rohrleitungssystem gelangt
und zu einer Funktionsbeeinträchtigung
der Regner führt. Aus
diesem Grund ist die Pumpe immer
in Kombination mit einem
Vorfilter zu benutzen.
Regner und Rohre sind für einen
Betriebsdruck von bis zu 6 bar
zugelassen. Bei höheren Wasserdrücken
ist eine entsprechende
Druckreduktion vorzusehen.
Bei Fragen zum ordnungsgemäßen
Anschluss ans Hauswassernetz
wenden Sie sich ggf. an Ihren
Sanitärfachbetrieb.
Hinweis: Falls Sie die Verschraubung
der Rohrverbinder
komplett lösen wollen, können
Sie den Anschlag (Position
“open”) der Verschraubung überdrehen,
gegebenfalls z.B. mit
einer Rohrzange. Die spätere
Funktion wird dadurch nicht
beeinträchtigt.

Alles, was Sie über Bewässerungssysteme
wissen müssen
Sie wollen ein individuelles Bewässerungssystem in Ihrem Garten und
wissen nicht genau, was Sie dazu benötigen GARDENA bietet Ihnen
neben dieser Planungsbroschüre zahlreiche Möglichkeiten:
- Auf der GARDENA Website finden Sie Bewässerungsplaner,
mit denen Sie Ihr maßgeschneidertes Sprinklersystem konfigurieren
oder gleich die Einkaufsliste für Ihr Micro-Drip-System
online erstellen können.
- Wenden Sie sich an den GARDENA Kundenservice, der Sie
umfassend über Bewässerungssysteme informieren wird.
Da wir die Installation nicht selbst vornehmen, bitten wir Sie um
Verständnis, dass wir keine Haftung und keine Gewähr für Kosten und
Schäden übernehmen, die bei der Umsetzung der Planung möglicherweise
entstehen.
Sollten Sie Interesse an einem Planungs- und/oder Verlegeservice haben,
wenden Sie sich bitte direkt an uns oder fragen Sie Ihren Händler.
Husqvarna Schweiz AG
Industriestrasse 10
CH-5506 Mägenwil
Tel. 062 887 37 90
Fax 062 887 37 97
info@gardena.ch
www.gardena.ch
www.husqvarna-schweiz.ch
Änderungen, auch Produktänd e-
rungen, bleiben vorbehalten.
Art.-Nr. 47200-09a/2010
