REEMPLAZO DEL FUSIBLE Refiérase a las precauciones de seguridad de la página 40. Cuando ocurran fallas frecuentes en el fusible, usualmente indica un cortocircuito o una sobrecarga en el sistema eléctrico. Contacte a su representante Honda para su reparación. NOTA Nunca utilice un fusible de clasificación distinto al que se especifica. Ello podría ocasionarle daños serios al sistema eléctrico o acabar en incendio, causando una grave pérdida en las luces o en la energía del motor. Estuche del fusible El estuche del fusible (1) se encuentra bajo el asiento. El fusible especificado es: 20A………………….. CBF150MB 1. Retire el asiento (página 29). 2. Abra la cubierta del estuche del fusible (2). 3. Saque el fusible anterior e instale un fusible nuevo. El fusible de repuesto (3) está cerca del estuche del fusible. 4. Cierre la cubierta del estuche del fusible e instale el asiento. (1) Estuche del fusible (2) Cubierta del estuche del fusible (3) Fusible de repuesto 69
FUSIBLE PRINCIPAL (Para CBF150M) El fusible principal (5) está localizado detrás de la cubierta del lado derecho. El fusible especificado es: 20A 1. Retire el asiento (página 29) y la cubierta del lado derecho (página 31). 2. Desconecte el cable conector (1) del interruptor de arranque magnético (2). 3. Saque el fusible. Si el fusible se encuentra quemado, instale uno nuevo. 4. Instale la cubierta del lado derecho y el asiento. INTERRUPTOR DE LA LUZ DEL FRENO AJUSTE Refiérase a las precauciones de seguridad en la página 40. Revise de vez en cuando el funcionamiento del interruptor de la luz del freno (1) al lado derecho detrás del motor. El ajuste se realiza al girar la tuerca de ajuste (2). Gire la tuerca en sentido (A) si el interruptor opera muy tarde y en sentido (B) si opera muy pronto. 70 (1) Conector de cable (2) Interruptor de arranque magnético (3) Fusible principal (1) Interruptor de la luz del freno (2) Tuerca de ajuste
- Page 28 and 29: Luego de reabastecerse, para cerrar
- Page 30 and 31: 4. Si se requiere, añada el aceite
- Page 32 and 33: INSPECCIÓN Cada vez que revise la
- Page 34 and 35: COMPONENTES INDIVIDUALES ESENCIALES
- Page 36 and 37: CONTROLES DEL MANUBRIO IZQUIERDO In
- Page 38 and 39: SILLA La silla debe ser retirada pa
- Page 40 and 41: CUBIERTA LATERAL La cubierta latera
- Page 42 and 43: AJUSTE DE LA FAROLA DELANTERA EN SE
- Page 44 and 45: Preparación Antes de arrancar, ins
- Page 46 and 47: parada completa, presione el embrag
- Page 48 and 49: CONSEJOS ANTIRROBO 1. Siempre asegu
- Page 50 and 51: PRECAUCIONES DE SEGURIDAD Asegúres
- Page 52 and 53: FRECUENCIA El que ocurra primero LE
- Page 54 and 55: KIT DE HERRAMIENTAS El kit de herra
- Page 56 and 57: CODIGO DE COLOR La tabla del color
- Page 58 and 59: 3. Llene el cárter del cigüeñal
- Page 60 and 61: 4. Revise el espacio de la bujía (
- Page 62 and 63: Esta condición se puede determinar
- Page 64 and 65: OPERACIÓN DEL ACELERADOR Refiéras
- Page 66 and 67: CADENA Refiérase a Precauciones de
- Page 68 and 69: Ajustes: La holgura de la cadena de
- Page 70 and 71: Lubricación y Limpieza: Lubrique c
- Page 72 and 73: DESINSTALACION DE RUEDAS Refiérase
- Page 74 and 75: 3. Retire la cubierta izquierda del
- Page 76 and 77: BATERÍA Refiérase a las precaucio
- Page 80 and 81: REEMPLAZO DE LA BOMBILLA Refiérase
- Page 82 and 83: Bombilla del Número de la Matrícu
- Page 84 and 85: 4. Luego de limpiar, lave la motoci
- Page 86 and 87: 4. Retire la batería. Guárdela en
- Page 88 and 89: MOTOR Diámetro y Golpe 57.3 x 57.8
- Page 90: CONVERTIDOR CATALITICO Esta motocic

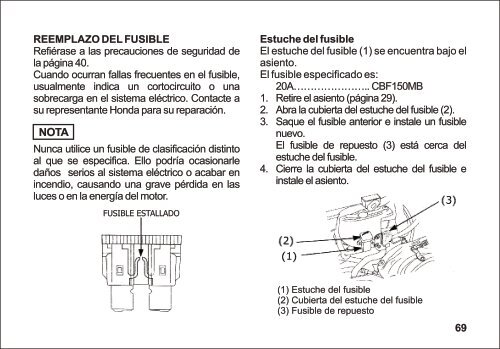

REEMPLAZO DEL FUSIBLE<br />
Refiérase a las precauciones de seguridad de<br />
la página 40.<br />
Cuando ocurran fallas frecuentes en el fusible,<br />
usualmente indica un cortocircuito o una<br />
sobrecarga en el sistema eléctrico. Contacte a<br />
su representante Honda para su reparación.<br />
NOTA<br />
Nunca utilice un fusible de clasificación distinto<br />
al que se especifica. Ello podría ocasionarle<br />
daños serios al sistema eléctrico o acabar en<br />
incendio, causando una grave pérdida en las<br />
luces o en la energía del motor.<br />
Estuche del fusible<br />
El estuche del fusible (1) se encuentra bajo el<br />
asiento.<br />
El fusible especificado es:<br />
20A………………….. CBF150MB<br />
1. Retire el asiento (página 29).<br />
2. Abra la cubierta del estuche del fusible (2).<br />
3. Saque el fusible anterior e instale un fusible<br />
nuevo.<br />
El fusible de repuesto (3) está cerca del<br />
estuche del fusible.<br />
4. Cierre la cubierta del estuche del fusible e<br />
instale el asiento.<br />
(1) Estuche del fusible<br />
(2) Cubierta del estuche del fusible<br />
(3) Fusible de repuesto<br />
69
