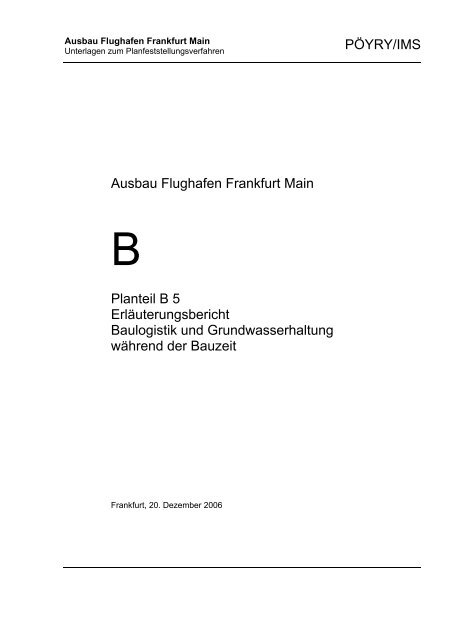

PÖYRY/IMS Ausbau Flughafen Frankfurt Main Planteil B 5 ...

Ausbau Flughafen Frankfurt Main

Unterlagen zum Planfeststellungsverfahren

PÖYRY/IMS


B

Planteil B 5

Erläuterungsbericht

Baulogistik und Grundwasserhaltung

während der Bauzeit

Frankfurt, 20. Dezember 2006





B

Planteil B 5

Erläuterungsbericht

Baulogistik und Grundwasserhaltung


Ersteller

PÖYRY INFRA GmbH

Binger Strasse 14 -16

55122 Mainz

Band B 5 Erläuterungsbericht Baulogistik und Grundwasserhaltung


Ersteller PÖYRY INFRA GmbH / IMS Ingenieurgesellschaft mbH

Stand 20.12.2006

3




Inhalt

Seite

0.1 Abbildungsverzeichnis 7

0.2 Tabellenverzeichnis 8

0.3 Planverzeichnis 9

0.4 Anlagenverzeichnis 11

0.5 Abkürzungsverzeichnis 13

0.6 Glossar 14

0.7 Literatur- und Quellenverzeichnis 16

1 Gegenstand der Planung 21

2 Planungsgrundlagen 23

2.1 Rechtliche Grundlagen 23

2.2 Technische und betriebliche Grundlagen 23

3 Baumaßnahmen 25

3.1 Flugbetriebsflächen (Technische Planung siehe Band B1) 26

3.2 Verkehrsanlagen (Technische Planung siehe Band B2) 36

3.3 Ver- und Entsorgungsanlagen (Technische Planung siehe Band B3) 58

3.4 Hochbauten und sonstige bauliche Maßnahmen (Techn. Planung siehe Band B4) 67

4 Baustraßen, Baustelleneinrichtungsflächen und Bereitstellungsflächen 77

4.1 Baustraßen 77

4.2 Baustelleneinrichtungsflächen (BE-Flächen) 78

4.3 Baustellenver- und entsorgung 87

5 Massenbilanzen 89

5.1 Erdmassen 89

5.2 Rückbaumassen 89

5.3 Neubaumassen 89

6 Transporte 91

6.1 Transportmengen 91

6.1.1 Baustoffe und Baumaterialien 91

6.1.2 Baustellenrestmassen, Baustellenabfälle 91

6.1.3 Oberboden und Erdmassen 91

6.1.4 Rückbaumassen 92

6.2 Transportabläufe 92

6.2.1 Transportwege 92

6.2.2 Transportarten 93

6.2.3 Transportstrecken und Fahrten 94

6.3 Ermittlung der Auswirkungen des Baustellenverkehrs im Bereich der

Übergabepunkte auf die Leistungsfähigkeit des Straßennetzes 96

6.3.1 Anlass und Vorgehensweise 96

6.4 Verkehrsaufkommen Baustellenverkehr 98



Ersteller PÖYRY INFAR GmbH / IMS Ingenieurgesellschaft mbH

Stand 20.12.2006

5




6.5 Ergebnisse 100

6.5.1 Übergabepunkt AS Zeppelinheim 101

6.5.2 Übergabepunkt Kelsterbacher Spange 101

6.5.3 Übergabepunkt Rüsselsheimer Straße 101

6.5.4 Baumaßnahmen Dritter 104

7 Schutzmaßnahmen in der Bauzeit 105

8 Verkehrsführung während der Bauzeit 107

9 Grundwasserhaltung während der Bauzeit 111

9.1 Grundlagen 111

9.1.1 Zielsetzung und Leistungsabgrenzung 111

9.1.2 Gliederung des Berichtes zum bauzeitlichen Grundwassermanagement 112

9.1.3 Zusammenfassung 113

9.1.4 Antragsgegenstand 114

9.2 Geologie und Grundwassersituation 115

9.2.1 Geologie/Hydrogeologie 115

9.2.2 Grundwassersituation 116

9.2.3 Vorhandene Grundwassernutzungen 116

9.2.4 Einfluss grundwasserschonender Bauweisen auf das Grundwasserregime

und den bauzeitlichen Wasseranfall 117

9.2.5 Bauzeitlicher Grundwasserstand 119

9.2.6 Grundwasserqualität 124

9.2.7 Bauzeitliche Qualitätsbeeinflussung des anfallenden Grundwassers 126

9.3 Grundwasserrelevante Bauwerke 131

9.3.1 Tunnel Landebahn Nordwest 132

9.3.2 Tunnel Startbahn 18 West 139

9.3.3 GFA-Tunnel 145

9.3.4 Passagier-Transfer-System (PTS) 152

9.3.5 Neue Regenrückhaltebecken/abwassertechnische Einrichtungen 155

9.3.6 Terminal 3, Ebene -2 (PTS-Bahnhof) 161

9.3.7 Entwässerungssystem Landebahn Nordwest 165

9.3.8 Unterführung Rollbrücke West 2 167

9.4 Verbringung des bauzeitlich anfallenden Grundwassers 167

9.4.1 Gesamtkonzept 168

9.4.2 Direkteinleitung - Grundlagen 168

9.4.3 Versickerung - Grundlagen 169

9.4.4 Vorschriften/Einleitbedingungen 171

9.4.5 Direkteinleitung/Vorfluter 175

9.4.6 Versickerungsanlagen 178

9.5 Leitungsnetz 187

9.5.1 Leitungssysteme 187

9.5.2 Förder- und Steuereinrichtungen 189

9.6 Hinweise zum Grundwassermanagement während der Bauzeit 189

9.6.1 Wasserqualitätsmanagement 190

9.6.2 Wassermengenmanagement 191

9.6.3 Grundwassermonitoringkonzept 191

9.6.4 Verhalten im Havariefall 194

6




0.1 Abbildungsverzeichnis

Seite

Abb. 3-1: Prinzipdarstellung Bauabschnitte PTS 48

Abb. 3-2: Prinzipdarstellung Terminal 3 (baulogistische Abschnitte) 72

Abb. 6-1: Untersuchte Netzelemente im Bereich der AS Zeppelinheim 97

Abb. 6-2: Untersuchte Netzelemente im Bereich der Kelsterbacher Spange 97

Abb. 6-3: Verkehrsaufkommen im Baustellenverkehr am Übergabepunkt AS

Zeppelinheim 98

Abb. 6-4: Verkehrsaufkommen im Baustellenverkehr am Übergabepunkt Kelsterbacher

Spange 98

Abb. 6–5 Verkehrsaufkommen im Baustellenverkehr am Übergabepunkt

Rüsselsheimer Straße 99

Abb. 6–6 Verkehrsabwicklungsqualität im Bereich der AS Zeppelinheim unter

Berücksichtigung des Baustellenverkehrs 102

Abb. 6–7 Verkehrsabwicklungsqualität im Bereich der Kelsterbacher Spange unter


Abb. 6–8 Verkehrsabwicklungsqualität im Bereich der Rüsselsheimer Straße unter


Abb. 8-1: Prinzipdarstellung Verkehrsführung AS Zeppelinheim 108

Abb. 8-2: Prinzipdarstellung Verkehrsführung Rollbrücke West 2 109

Abb. 9-1: Schematische Darstellung von Lenzwasserkörper und Zutrittsfläche

Restleckagewasser 119

Abb. 9-2: Schematische Darstellung möglicher Bereiche bauzeitlicher Grundwasserstände 122

Abb. 9-3: Überschreitung des maßgeblichen GW-Standes bei nicht

grundwasserschonender Bauweise 123

Abb. 9-4: Überschreitung des maßgeblichen GW-Standes bei teilweise

grundwasserschonender Bauweise 124

Abb. 9-5: Grundfließbild der Wasserreinigungsanlagen 131

Abb. 9-6: Schematischer Längsschnitt durch den Tunnel Landebahn Nordwest 134

Abb. 9-7: Querschnitt durch Tunnel Landebahn Nordwest mit Darstellung der

wasserdichtenden Elemente 134

Abb. 9-8: Schematischer Bauablauf Tunnel Landebahn Nordwest 136

Abb. 9-9:

Querschnitt Tunnel Startbahn 18 West mit Darstellung der wasserdichtenden

Elemente 141

Abb. 9-10: Schematischer Schnitt durch Trogbauwerke und Tunnel Startbahn 18 West

(überhöhte Darstellung) 144

Abb. 9-11: Lageplan des neuen GFA-Tunnels 146

Abb. 9-12: Querschnitt durch den GFA-Anschlusstunnel (Schlitzwandbereich) mit

Darstellung der wasserdichtenden Bauteile 147

Abb. 9-13: Längsschnitt durch den GFA-Anschlusstunnel mit Darstellung der

Bauabschnitte (überhöhte Darstellung) 149

Abb. 9-14: Querschnitt durch die Baugrube des PTS-Tunnels mit Darstellung der

wasserdichtenden Elemente 153

Abb. 9-15: Grundriss des PTS-Bahnhofs (Ebene –2 des Terminals 3) 163

Abb. 9-16: Grundwasserzutritt für Pumpwerk PW 1 (Landebahn Nordwest) 166

Abb. 9-17: Anschluss des GFA-Zielschachts an das Regenentwässerungssystem im

Flughafen-Nordbereich 177


7



Stand 20.12.2006




0.2 Tabellenverzeichnis

Seite

Tab. 3-1: Resultierende Transporte 27
































Tab. 3-33: Zuordnung der Bauwerksnummern 73

Tab. 4-1: Verzeichnis Baustraßen, BE- und Logistikflächen 80

Tab. 6-1: Kumulative Transportwegebelastung 95

Tab. 9-1: Hintergrundkonzentrationen ausgewählter Parameter im Grundwasser 126

Tab. 9-2: Übersicht über den GW-Andrang bei den neuen RHB 157

Tab. 9-3: Übersicht über das Verbringungsrohrsystem 188

8




0.3 Planverzeichnis

Band Gliederungs-Nr. Titel Maßstab Ordner

B 5.1-1

Baulogistik

1:10.000 25

Übersichtslageplan

Transportwege und Logistikflächen

B 5.2-1

Baulogistik

1:5.000 25

Baustraßen und Baustelleinrichtung


Erweiterungsbereich Nord-West

B 5.2-2

Baulogistik

1:5.000 25



Erweiterungsbereich Süd

B 5.3-1

Baulogistik

1:2.500 25


Lageplan – Detailausschnitt Bereich

Rollbrücken West

B 5.3-2

Baulogistik

1:2.500 25


Lageplan – Detailausschnitt

Bereich Rollbrücken Ost

B 5.3-3

Baulogistik

1:2.500 25



Bereich Tunnel Vorfeldstraße

B 5.3-4

Baulogistik

1:2.500 25



Terminal 3 und Terminalvorfahrt

B 5.3-5

Baulogistik



Umbau Frankfurter Kreuz

1:2.500 25

B 5.3-6

B 5.3-7

Baulogistik


Regelaufbau Bau-/Ausweichstraßen

Baulogistik


Lageplan-Detailausschnitt

Bereich Voreinflugzeichen VEZ 07N

1:50 25

1:2.500 25


9



Stand 20.12.2006




Band Gliederungs-Nr. Titel Maßstab Ordner

B 5.3-8

Baulogistik

1:2.500 25


Lageplan-Detailausschnitt

Bereich Voreinflugzeichen VEZ 25N

B 5.4-1

Baulogistik

1:20.000 25


GW-Nutzungen und Verunreinigungen

B 5.4-2

Baulogistik

1:10.000 25

Übersichtslageplan GW-relevante Bauwerke

und Versickerungsflächen

B 5.4-3

Baulogistik

1:500 25

Detaillagepläne der Versickerungsflächen

B 5.4-4

Baulogistik

Versickerungsflächen-Details Zulaufund

Entnahmebereich

1:25 25

10




0.4 Anlagenverzeichnis

Anlage 1: Bauzeitenplan

Anlage 2: Massenbilanzierung

Anlage 3a: Tunnel Okrifteler Straße Nord (unter der Landebahn Nordwest):

Berechnung des Grundwasserzutritts

Anlage 3b: Tunnel Okrifteler Straße Nord (unter der Landebahn Nordwest):

Zeitabhängige Darstellung der Grundwasserentnahme

Anlage 3c: Tunnel Okrifteler Straße Nord (unter der Landebahn Nordwest):

Fließschema der Wasserreinigungsanlage

Anlage 3d: Tunnel Okrifteler Straße Nord (unter der Landebahn Nordwest):

Grundriss der Wasserreinigungsanlage

Anlage 4: Tunnel Startbahn 18 West: Bauablauf

Anlage 5a: Tunnel Startbahn 18 West: Berechnung des Grundwasserzutritts

Anlage 5b: Tunnel Startbahn 18 West: Zeitabhängige Darstellung der Grundwasserentnahme

Anlage 5c: Tunnel Startbahn 18 West: Fließschema der Wasserreinigungsanlage

Anlage 5d: Tunnel Startbahn 18 West: Grundriss der Wasserreinigungsanlage

Anlage 6a: Baugruben des GFA-Haupttunnels: Berechnung des Grundwasserzutritts

Anlage 6b: Baugruben des GFA-Haupttunnels: Zeitabhängige Darstellung der

Grundwasserentnahme

Anlage 6c: Startbaugrube des GFA-Haupttunnels: Fließschema der Wasserreinigungsanlage

Anlage 6d: Startbaugrube des GFA-Haupttunnels: Grundriss der Wasserreinigungsanlage

Anlage 6e: Zielbaugrube des GFA-Haupttunnels: Fließschema der Wasserreinigungsanlage

Anlage 6f:

Zielbaugrube des GFA-Haupttunnels: Grundriss der Wasserreinigungsanlage

Anlage 7a: GFA-Anschlusstunnel: Berechnung des Grundwasserzutritts

Anlage 7b: GFA-Anschlusstunnel: Zeitabhängige Darstellung der Grundwasserentnahme

Anlage 7c: GFA-Anschlusstunnel: Fließschema der Wasserreinigungsanlage

Anlage 7d: GFA-Anschlusstunnel: Grundriss der Wasserreinigungsanlage

Anlage 8a: PTS-Tunnel: Berechnung des Grundwasserzutritts

Anlage 8b: PTS-Tunnel: Zeitabhängige Darstellung der Grundwasserentnahme

Anlage 8c: PTS-Tunnel: Fließschema der Wasserreinigungsanlage

Anlage 8d: PTS-Tunnel: Grundriss der Wasserreinigungsanlage

Anlage 9a: GW-berührte Sammler: Berechnung des Grundwasserzutritts

Anlage 9b: Regenrückhaltebecken und GW-berührte Sammler: Zeitabhängige

Darstellung der Grundwasserentnahme (5 Seiten)

Anlage 9c: Regenrückhaltebecken K und Sammlersystem West: Fließschema der

Wasserreinigungsanlage

Anlage 9d: Regenrückhaltebecken K und Sammlersystem West: Grundriss der


Anlage 9e:

Regenrückhaltebecken G und angeschlossenes Sammlersystem:



11



Stand 20.12.2006




Anlage 9f: Regenrückhaltebecken G und angeschlossenes Sammlersystem:


Anlage 9g: Regenrückhaltebecken E: Fließschema der Wasserreinigungsanlage

Anlage 9h: Regenrückhaltebecken E: Grundriss der Wasserreinigungsanlage

Anlage 9i: Regenrückhaltebecken D: Fließschema der Wasserreinigungsanlage

Anlage 9j: Regenrückhaltebecken D: Grundriss der Wasserreinigungsanlage

Anlage 9k: Rückbau RHB 32/33: Fließschema der Wasserreinigungsanlage

Anlage 9l: Rückbau RHB 32/33: Grundriss der Wasserreinigungsanlage

Anlage 10a: PTS-Bahnhof: Zeitabhängige Darstellung der Grundwasserentnahme

Anlage 10b: PTS-Bahnhof: Fließschema der Wasserreinigungsanlage

Anlage 10c: PTS-Bahnhof: Grundriss der Wasserreinigungsanlage

Anlage 11a: Pumpschacht PW1: Fließschema der Wasserreinigungsanlage

Anlage 11b: Pumpschacht PW1: Grundriss der Wasserreinigungsanlage

Anlage 12: Einleitbedingungen für Wasser (Prüfwert) gemäß der Hessischen

Grundwasserverwaltungsvorschrift

Anlage 13: Angesetzte Versickerungsgrenzwerte für Wasser, Quelle: Planfeststellungsbeschluss

A380-Werft, verfügender Teil der wasserrechtlichen

Gestattungen, HMWVL 2004

Anlage 14: Versickerungsfläche „Nordwest“: Übersicht Versickerungsmengen und

zeitliche Verteilung

Anlage 15: Versickerungsflächen „West 1“/“West 2“: Übersicht Versickerungsmengen

und zeitliche Verteilung

Anlage 16: Versickerungsfläche „Terminal 3“: Übersicht Versickerungsmengen


Anlage 17: Versickerungsfläche „Süd“: Übersicht Versickerungsmengen und zeitliche

Verteilung

Anlage 18: Gesamtübersicht über die bauzeitlich anfallenden Grundwassermengen

Anlage 19a: Übersichtslageplan: Messstellen für das bauzeitliche Grundwassermonitoring

Anlage 19b: Gauss-Krüger-Koordinaten der Messstellen für das bauzeitliche

Grundwassermonitoring

12




0.5 Abkürzungsverzeichnis

AOX adsorbierbare organische Kohlenwasserstoffe

ARA Abwasserreinigungsanlage

AS Anschlussstelle

BA Bauabschnitt

BAB Bundesautobahn

B (43) Bundesstraße (43)

BImschG Bundes-Immissionsschutzgesetz

BImschV Bundes-Immissionsschutzverordnung

BTX Benzol, Toluol, Xylol

CCS Cargo-City-Süd

DLH Deutsche Lufthansa

DN Nenndurchmesser

EOX extrahierende organische Halogenverbindungen

FCKW Fluor-Chlor-Kohlenwasserstoffe

FFH Flora-Fauna-Habitat (-Richtlinie)

GA General Aviation („Allgemeine Luftfahrt“)

GFA Gepäck-Förder-Anlage

GW Grundwasser

HEZ Haupteinflugszeichen

i. W. im Wesentlichen

k-Wert Wasserdurchlässigkeitsbeiwert [m/s]

LAGA Länder Arbeitsgemeinschaft Abfall

LBNW Landebahn Nordwest

LCKW leichtflüchtige chlorierte Kohlenwasserstoffe

LFA Leichtflüssigkeitsabscheider

LSA Lichtsignalanlage

mNN Meter über Normal Null

OK Oberkante

PAK polychlorierte aromatische Kohlenstoffe

PTS Passagier-Transfer-System

RHB Regenrückhaltebecken

SB Startbahn

SLB Start- und Landebahn

SPS speicherprogrammierbare Steuerung

TwVO Trinkwasserverordnung

VEZ Voreinflugszeichen


13



Stand 20.12.2006




0.6 Glossar

Absenkbrunnen

unterirdisch installierter, vertikaler Förderbrunnen, der während seiner Betriebsdauer

eine Absenkung des umgebenden Grundwassers bewirkt

Absenklanzen

kleinmaßstäbliche Absenkbrunnen (Durchmesser ca. 5 cm), die für geringe und

kurzzeitige Absenkvorgänge flexibel eingesetzt werden

Cargo-City-Süd

Gelände südlich des bestehenden Parallelbahnsystems innerhalb des Flughafens

zur Abfertigung von Fracht

Durchörterung

Bauverfahren in → geschlossener Bauweise zur unterirdischen Verlegung von Leitungen.

Geschlossene Bauweise

Herstellung eines unterirdischen Bauwerkes unterhalb der ungestörten Geländeoberfläche

in der Art, dass die oberhalb des Bauwerkes gelegene Geländeoberfläche

nicht geöffnet oder auf andere Art und Weise in Anspruch genommen werden

muss (z.B. Tunnelvortrieb mit Hilfe von Tunnelbohrmaschinen)

Grundwasserflurabstand

Abstand zwischen der Grundwasseroberfläche und der Geländeoberfläche in [m]

Grundwassermanagement (bauzeitlich)

Steuerung der infolge von Eingriffen in den Grundwasserkörper (z.B. durch Baugruben)

während der Bauzeit entnommenen Grundwassermengen, z.B. durch gezieltes

Wiederversickern oder Abschlagen in Vorfluter mit dem Ziel, grundwasserwirtschaftliche

und ökologische Bedingungen oder Auflagen zu erfüllen.

Grundwasserregime

Physikalischer Zustand des Grundwasserkörpers, vor allem bezogen auf Fließrichtung

und Geschwindigkeit

Grundwasserschonende Bauweise

Spezielle Bauweise für unterhalb des Grundwasserspiegels befindliche Bauwerksteile,

die im Vergleich zur →konventionellen Bauweise den Anfall von bauzeitlichem

(Grund)wasser minimiert. Hierzu zählen z.B. bei →offenen Bauweisen eine

wasserhaltende vertikale Baugrubenumschließung (Spundwand/Schlitzwand) mit

→Unterwasserbetonsohle oder →Injektionssohle bzw. bei →geschlossenen Bauweisen

druckluft- oder flüssigkeitsgestützte Vortriebsmethoden.

14




Injektionssohle

In der Regel unterhalb der Baugrubensohle liegender horizontaler, durch Injektion

von Dichtmitteln (hier: Zement/Ton-Gemische) erzeugter künstlicher Dichthorizont.

Durch die hierbei vorgenommene Füllung des Porenraumes des Bodens wird eine

Dichtwirkung erzielt, die ein Eindringen von Grundwasser in die Baugrube von unten

her verhindert. Injektionssohlen werden abschnittsweise mittels Bohrgeräten

von der Geländeoberfläche in den ungestörten Untergrund eingebracht.

Konventionelle Bauweise

Herkömmliche Bauweise für unterhalb des Grundwasserspiegels befindliche Bauwerksteile,

bei der keine besonderen Anforderungen an die Wasserdichtheit der

Baugrubenwände und -sohlen gestellt werden. Bei Grundwasseranfall wird hier üblicherweise

eine Grundwasserabsenkung mit →Absenkbrunnen durchgeführt.

Offene Bauweise

Herstellung eines unterirdischen Bauwerkes von der Geländeoberfläche aus, d.h. in

einer nach oben offenen Baugrube

Lenzwasser

Wasser, welches beim erstmaligen Leerpumpen einer Baugrube anfällt

Reinfiltration

Wiederversickerung von Grundwasser

Restleckagewasser

Grundwasser, welches durch unvermeidbare Undichtigkeiten der „technisch dichten“

Baugrubenwände und -sohle aufgrund des umgebenden höheren Grundwasserstandes

in die offene, gelenzte Baugrube infiltriert

Schluckbrunnen

Vertikalbrunnen zur →Reinfiltration von Wasser in den Grundwasserleiter

Unterwasserbetonsohle

Betonsohle einer Baugrube, die nach dem Unterwasseraushub der Baugrube mit einem

speziellen Verfahren unter Wasser betoniert wird


15



Stand 20.12.2006




0.7 Literatur- und Quellenverzeichnis

[1] Erdbaulaboratorium Essen (ELE), 2002: 1. Bericht zu Baugrunderkundung/ Baugrundbeurteilung

Projektgelände 1: Tunnel unter Landebahn Nordwest, vom

25.03.2002

[2] Erdbaulaboratorium Essen (ELE), 2003: Überarbeitete Ergänzung zum 1. Bericht:

Baugrunderkundung/ Baugrundbeurteilung Projektgelände 1: Tunnel unter Landebahn

Nordwest, vom 30.07.2003


Projektgelände 2: Tunnel unter Startbahn 18 West, vom

22.03.2002


Projektgelände 2: Tunnel unter Startbahn 18 West, ergänzende

Erkundungen, vom 06.11.2002

[5] Institut Fresenius, 2001: Raumordnungsverfahren zum Ausbauprogramm Flughafen

Frankfurt am Main, Fachgutachten 11.2 (Dokumentation und Bewertung von Altlasten,

Bereich der Variante Nordwest)


Frankfurt am Main, Gutachten 15.1 (Allgemeine Angaben zu Hydrologie und

Hydrogeologie)


Frankfurt am Main, Fachgutachten 15.2 (Variantenunabhängige Fläche und

Nord-Süd Tunnel - Angaben zu Hydrologie und Hydrogeologie)


Frankfurt am Main, Fachgutachten 15.3 (Landebahn Nordwest - Angaben zu

Hydrologie und Hydrogeologie)

[9] Institut für angewandte Ökologie und Gewässerkunde, 2001: Raumordnungsverfahren

zum Ausbauprogramm Flughafen Frankfurt am Main/Gutachten G16 (Limnologisches

Gutachten)

[10] Regierungspräsidium Darmstadt, 2002: Raumordnungsverfahren Flughafen

Frankfurt am Main: Landesplanerische Beurteilung, 10.06.2002

[11] TU Darmstadt, 2001: Sachverständigen-Gutachten Nr. T75-9914/01 zu den Baugrund-

und Grundwasserverhältnissen Startbahn 18 West, 14.12.2001

[12] TU Darmstadt, 2002: Sachverständigen-Gutachten Nr. T75-9914/02 zu den Baugrund-

und Grundwasserverhältnissen GFA-Tunnel, 09.01.2002

16




[13] Aicon AG, 2002: Ausbauprogramm Flughafen Frankfurt/Main, Projektgelände 3,

GFA-Tunnel: Baugrunderkundung/ Baugrundbeurteilung, Bericht Nr. 1, 05.03.02

[14] ARGE Verkehr/Kocks Ingenieure, 2006: Planungsunterlagen zum Tunnel unter

Landebahn Nordwest

[15] ARGE Verkehr/Lahmeyer Int., 2004: Planungsunterlagen zum Tunnel unter

Startbahn 18 West

[16] ARGE Verkehr/Lahmeyer Int., 2006: Planungsunterlagen zum GFA-Haupttunnel

[17] ARGE Verkehr/Lahmeyer Int., 2006: Planungsunterlagen zum GFA-

Anschlusstunnel

[18] ARGE Verkehr/Kocks Ingenieure, 2006: Planungsunterlagen zum Tunnel unter

Rollbrücke West

[19] ARGE Verkehr/Spiekermann Ingenieure, 2006: Planungsunterlagen zum Personentransportsystem

(PTS)

[20] Regierungspräsidium Darmstadt, 1999: Leitfaden Grundwasserentnahmen,

01.07.1999

[21] Regierungspräsidium Darmstadt, Abt. Staatl. Umweltamt Frankfurt, 2002: Fax

mit Stellungnahme zur Einleitung von entnommenem Grundwasser, 27.03.2002

[22] Institut Fresenius, 2002: Grundwasseranalysen in verschiedenen Bohrungen im

Erweiterungsbereich Nordwest, 01.03.2002

[23] Institut Fresenius, 2003: Grundwassergüte Nordwest und weitere Messstellen, ü-

berarbeiteter Zwischenbericht zum Gutachten G5, Ergebnisse der Beprobung vom

August 2002, 29.01.2003

[24] Institut Fresenius, 2004: Ausbau Flughafen Frankfurt Main, Gutachten G5, Hydrologie

und Hydrogeologie

[25] Hessisches Landesamt für Umwelt und Geologie (HLUG), 2001: Hydrologisches

Kartenwerk Hessische Oberrheinebene, Grundwasserhöhengleichen im April 2001

(Hochwasser)

[26] Hessisches Landesamt für Umwelt und Geologie (HLUG), 2001: Hydrologisches

Kartenwerk Hessische Oberrheinebene, Grundwasserflurabstand im Oktober 2000

[27] Regierungspräsidium Darmstadt, 1998: Verordnung zur Festsetzung eines Wasserschutzgebietes

für die Trinkwassergewinnungsanlagen Pumpwerk „Hinkelstein“,

Pumpwerk „Schwanheim“ et. al., veröffentlicht im Staatsanzeiger für das Land Hessen,

04. Mai 1998


17



Stand 20.12.2006




[28] [FGSV 2005] Forschungsgesellschaft für Straßen- und Verkehrswesen (Hrsg.)

[29] Handbuch zur Bemessung von Straßenverkehrsanlagen (HBS)

Ausgabe 2001, Fassung 2005

Köln, 2005

[30] Aicon AG, 2002: Ausbauprogramm Flughafen Frankfurt/Main, Projektgelände 4 –

Ver- und Entsorgungsanlagen/ Linienversickerung: Baugrund- und Gründungsgutachten,

29.05.02

[31] Fresenius Ingenieur Consult GmbH, 2002: Bohrprotokolle/-profile der Pegelbohrungen

Nr. 31, 33, 89, 90, 91, 92, 93, 98, 119, 127, 138, 140, 141, 142, 143, 149,

150, 151, datiert 1977 – 1998

[32] Fresenius Ingenieur Consult GmbH, 2002: Grundwasseranalysen der Pegelbohrungen

Nr. 98, 140, 141, 142, 143, BK1460, BK1306, BK1300, BK1005, BK1007,

BK1012, BK1010, BK1013, BK1018, BK1151 bis 1155, BK1137, BK1020, BK1024,

BK1025, BK1040, BK1043 bis 1045, BK1113, Beprobung August 2002

[33] Harress Pickel Consult, 2004: Ausbau Flughafen Frankfurt/Main, Unterlagen zum

Planfeststellungsverfahren, Teil C, Band G4 - Altlasten

[34] Institut Fresenius, 2002: Grundwasserstandsmessungen an vorhandenen Pegeln

im Bereich Flughafen Frankfurt/Main, 1991 - 2002

[35] TU Darmstadt, 2002/2003: Grundwasserstandsmessungen an neuen Pegeln im Bereich

Flughafen Frankfurt/Main, April 2002 bis September 2003

[36] Erdbaulaboratorium Essen, 2002: 3. Bericht: Baugrunderkundung/ Baugrundbeurteilung

zu Flugbetriebsflächen im Nordwesten, Anschluss Rollbahn TWY N3 West,

Projektgelände 1, vom 29.04.2002

[37] Erdbaulaboratorium Essen, 2002: 4. Bericht: Baugrunderkundung/ Baugrundbeurteilung

zu Flugbetriebsflächen im Nordwesten außerhalb der Landebahn und der

Rollbahnen, Projektgelände 1, vom 03.06.2002

[38] Dr. Born/Dr. Ermel, 2006: Planungsunterlagen zur Ver- und Entsorgung

[39] Fraport AG, 2003: Planfeststellungsunterlagen zu den „Erweiterungsmaßnahmen

für die Wartung von A380-Flugzeugen (A380-Werft)“

[40] Herth/Arndts, 1994: Theorie und Praxis der Grundwasserabsenkung, 3. Auflage

[41] Abwassertechnische Vereinigung, 2002: ATV-Arbeitsblatt A 138: Bau und Bemessung

von Anlagen zur dezentralen Versickerung von nicht schädlich verunreinigtem

Niederschlagswasser

18




[42] Keller Grundbau, 1998: Baustellenbericht 45-21 D „Baugrubentechnik“ zum Projekt

Lufthansa-Zentrum Kelsterbach

[43] Gesetz zur Ordnung des Wasserhaushaltes/ Wasserhaushaltsgesetz (WHG), Fassung

vom 12.11.1996

[44] Hessisches Wassergesetz (HWG) in der Fassung vom 22. Januar 1990

[45] Regierungspräsidium Darmstadt (2006): Merkblatt „Entsorgung von Bauabfällen“,

Stand: 04.04.2006

[46] Bundesministerium für Verkehr, Bau- und Wohnungswesen (1997): Richtlinie

für die Sicherung von Arbeitsstellen an Straßen, Stand: 08/1997

[47] Bundesministerium für Verbraucherschutz, Ernährung und Landwirtschaft:

Bundeswaldinventur 2 , 17.11.2004

[48] Fraport AG: Grundwasserstandsmessungen an neuen Pegeln im Bereich Flughafen

Frankfurt/Main, April 2002 bis September 2006

[49] CDM / Amann Infutec Consult: Flughafen Frankfurt/Main, Projektgelände 5 – Versickerungsuntersuchungen,

Technischer Sachstandsbericht Nr. 1, 13.05.2003

[50] CDM / Amann Infutec Consult: PTS-Systemstudie / Planung Verkehrsanbindung,

Projektgelände 5, Flughafen Frankfurt/Main, Baugrunderkundung/ Baugrundbeurteilung,

15.05.2003

[51] HMWVL (2004): Planfeststellungsbeschluss A380-Werft, verfügender Teil der wasserrechtlichen

Gestattungen, Wiesbaden


19



Stand 20.12.2006




20




Anlass der Aktualisierung:

Mit Schreiben vom 16. Dezember 2005 ist die Fraport AG durch das Hessische Ministerium

für Wirtschaft, Verkehr und Landesentwicklung (HMWVL) aufgefordert

worden, die Luftverkehrsprognose zu aktualisieren und die Auswirkungsbetrachtungen

an etwaige neue Prognoseergebnisse anzupassen. Dies betrifft insbesondere

den in Blick zu nehmenden Planungshorizont, der gemäß dem Schreiben mindestens

auf das Jahr 2020 zu erweitern ist.

Dieser Aufforderung wird mit der vorliegenden Aktualisierung der Planfeststellungsunterlagen

unter Betrachtung der Szenarien Ist-Situation 2005 sowie Prognosenullfall

und Planungsfall 2020 nachgekommen.

Zudem wurden einige Planungsänderungen vorgenommen. Hierbei sind unter anderem

die Reduzierung des Flächenumfangs für den variantenunabhängigen Südbereich,

der Einbezug der geplanten Veränderungen im Nordbereich sowie die Verschwenkung

der Rollbrücke West zu nennen.

1 Gegenstand der Planung

Im Rahmen der Daseinsvorsorge ist entsprechend der prognostizierten Nachfrage

vorgesehen den Flughafen Frankfurt Main bedarfsgerecht auszubauen.

Vorgesehen ist als Kernstück des kapazitiven Ausbaus der Neubau einer Landebahn

nordwestlich des bestehenden Flughafens mit den dazugehörigen Rollbahnen.

Um den hieraus veränderten Betrieb auf dem Flughafen gewährleisten zu

können, müssen auch die Vorfelder und das Rollfeld entsprechend angepasst werden.

Darüber hinaus ist eine Erweiterung der sonstigen Einrichtungen im notwendigen

Umfang vorgesehen. Hierzu zählen vor allem die Neuerrichtung von Passagieranlagen

(Terminal 3), Frachtanlagen (Hallen für Frachtabfertigung) und Flugzeugserviceanlagen

sowie die notwendigen Betriebsgebäude.

Infolge der genannten Maßnahmen werden auch verschiedene Anpassungsmaßnahmen

an der Erschließung des Flughafens notwendig. Im verkehrlichen Bereich

ist dies in erster Linie die Anpassung der Straßen und die Erweiterung des Passagier-Transfer-Systems.

Zu den notwendigen Straßenanpassungen gehören sowohl

Änderungen öffentlicher Straßen außerhalb des Flughafengeländes als auch Änderungen

an flughafeninternen Straßen.

Neben diesen Anpassungen an der verkehrlichen Erschließung sind auch Anpassungen

an den Ver- und Entsorgungseinrichtungen erforderlich.

In der nachfolgenden Planung zur Baulogistik und baubedingten Grundwasserhaltung

werden die folgenden Punkte betrachtet:


21



Stand 20.12.2006




Gegenstand der Baulogistik sind im Wesentlichen die Ermittlung der transportrelevanten

Einbau- und Ausbaumassen, die Erstellung von Terminplänen, die Auswertung

des Bauablaufes, sowie die Ermittlung der Anzahl der Transporte. Diese Ermittlung

basiert auf einer durchschnittlichen Transportkapazität von 10 m 3 bzw. 20 t

je Lkw-Fuhre für Schütt- und Stückgüter (Erdbaumaterial, Abbruchmaterial, Baustraßenmaterial,

Schalung, Fertigteile etc.). Für Frischbeton wurde eine durchschnittliche

Transportkapazität von 7 - 10 m 3 /Fuhre (in Abhängigkeit von der Einbautechnologie)

angesetzt. Die abzuwickelnden Transporte werden den Transportwegen

zugeordnet und bis zu den Anbindepunkten an das übergeordnete Straßennetz

dargestellt.

Des Weiteren werden die erforderlichen Baustraßen und Baustelleneinrichtungsflächen

ermittelt und die Flächeninanspruchnahme dargestellt. Die Baustraßen und

BE-Flächen werden jeweils zur Planfeststellung beantragt, wenn hierdurch Rechte

Dritter berührt werden. Die Verkehrsführungen während der Bauphasen zur Aufrechterhaltung

des öffentlichen Verkehrs sind im Planteil B 2 enthalten.

Die erforderlichen Logistikflächen (Bereitstellung etc.) werden ermittelt und in den

Planunterlagen dargestellt. Diese sind ausschließlich auf Fraport-eigenem Gelände

vorgesehen.

Die Planungen zur baubedingten Grundwasserhaltung betrachten die Verbringung

des bauzeitlich in den Baugruben anfallenden Grundwassers. Die in Verbindung mit

der bauzeitlichen Grundwasserhaltung notwendig werdenden wasserrechtlichen

Gestattungen werden in Teil A1 beantragt.

Den Untersuchungen zur Baulogistik liegen der aktuelle Planungsstand und der

beigefügte Bauzeitenplan (siehe Anlage 1) zugrunde.

Diese Bauzeiten basieren auf dem Kenntnisstand vom 08.11.2006.

22




2 Planungsgrundlagen

2.1 Rechtliche Grundlagen

Die rechtlichen Grundlagen für das Planfeststellungsverfahren zum Ausbauvorhaben

der Fraport AG ergeben sich insbesondere aus dem Luftverkehrsgesetz

(LuftVG) i. V. m. der Luftverkehrszulassungsordnung (LuftVZO) sowie dem Verwaltungsverfahrensgesetz

des Bundes (VwVfG) i. V. mit dem Hessischen Verwaltungsverfahrensgesetz

(VwVfG).

Die nachfolgende technische Planung der Baulogistik und der baubedingten

Grundwasserhaltung gründet auf den entsprechenden fachrechtlichen Regelwerken

der EU, des Bundes und des Landes Hessen.

Dies sind insbesondere:

−

−

−

−

−

−

Das Wasserhaushaltsgesetz (WHG)

Das Kreislauf- und Abfallwirtschaftsgesetz (KrW-/AbfG)

Das Hessische Wassergesetz (HWG)

Die Richtlinie für die Sicherung von Arbeitsstellen an Straßen (RSA)

Der Leitfaden Grundwasserentnahmen (RP Darmstadt)

Das Merkblatt Entsorgung von Bauabfällen

2.2 Technische und betriebliche Grundlagen

Die Maßnahmen der Baulogistik und der Grundwasserhaltung während der Bauzeit

wurden auf Grundlage des Gesamtplanes Flughafenausbau 2020 (siehe B 0.1-4)

erstellt, in dem die künftige Lage einzelner Betriebsbereiche und deren Funktionen

dargestellt sind. Die im Rahmen der hier vorliegenden Planung erarbeiteten Anlagen

orientieren sich an den Planungen der zukünftigen Flugbetriebsflächen, Verkehrsanlagen,

den Anlagen für die Ver- und Entsorgung sowie der Hochbaumaßnahmen

(siehe Planteil B 1 bis B 4).


23



Stand 20.12.2006




24




3 Baumaßnahmen

Die eigentlichen Baumaßnahmen erfordern folgende allgemeine Vorarbeiten:

Bewuchsentfernung

Für die ungehinderte Kampfmittelräumung wird die Vegetationsfläche im Baugebiet

für den Zutritt mit Kampfmittelsuchgerät vorbereitet. Das Gebiet muß von hinderlichem

Unterholz und Strauchwerk befreit werden. Der entfernte Bewuchs ist einem

verwertbaren Recycling nicht zuführbar und wird vor Ort flächenverteilt gehäckselt.

Kampfmittelräumung

Die Kampfmittelsuche erfolgt mit leichten Suchgeräten. Hierbei gefundene Kampfmittel

werden direkt beseitigt. Die Räumzeit für 10.000 m 2 beträgt i.M. 2,5 Tage je

eingesetztem Trupp.

Rodung

Die notwendigen Rodungsmaßnahmen sind im Rodungsplan (Plan B 8.1) dargestellt.

Die Rodung beginnt nach erfolgter Kampfmittelräumung und unter Beachtung

der Schutzmaßnahmen in der Bauzeit (siehe Schutzmaßnahmen in der Bauzeit).

Die gesetzlich zulässigen Rodungsperioden sollen grundsätzlich eingehalten werden.

Soweit nicht möglich werden Ausnahmegenehmigungen beantragt.

Die Abholzungsleistung für einen Trupp und Gerätesystem wird mit 3,0 Tage je

10.000 m 2 angesetzt. Für die anfallende durchschnittliche Nutzholzmenge werden

300 m 3 /ha und für die Restmaterialmenge 40 m 3 /ha angesetzt (Quelle [47]). Die aus

der Abholzung resultierenden Transporte sind in den Tabellen „resultierende

Transporte“ der Einzelbaumaßnahmen unter dem Begriff „Abfuhr Material allgemein“

enthalten.

Rückbau von Gebäuden und baulichen Anlagen

Im Zuge der Neuerrichtung der geplanten baulichen Anlagen sind die im Planteil B7

aufgeführten Gebäude und bauliche Anlagen zurück zu bauen.

Die anfallenden Rückbaumassen werden nach Materialien getrennt und soweit

möglich einer Wiederverwertung zugeführt.

Die anfallenden Rückbaumassen sind in Kap. 5 berücksichtigt.

Oberbodenbehandlung

Der in den nicht befestigten Flächen anfallende bzw. abzutragende Oberboden wird

mit einer Mächtigkeit von bis zu 30 cm angesetzt. In den Rodungsflächen wird vor

dem Abtrag die Einfräsung der verbleibenden Stubben (erdbehaftetes Wurzelwerk

mit Baumstumpf) in den Oberboden durchgeführt.


25



Stand 20.12.2006




Der anfallende Oberboden wird auf verschiedene baustellennahe Bereitstellungsflächen

verbracht und soweit möglich nach Abschluß der Baumaßnahmen wieder

eingebaut. Überschüssiges Material wird umgehend zu geeigneten Deponien abgefahren

und einer späteren Wiederverwendung zugeführt. Die anfallenden Oberbodenmassen

sind in der Massenzusammenfassung (siehe Kap). 5) dargestellt.

Resultierende Transporte

Die Transportwege sind im Plan B 5.1-1 dargestellt.

Für jede relevante Baumaßnahme wurde eine direkt zugeordnete Tabelle erstellt,

aus der die daraus resultierenden Transporte ersichtlich werden. In dieser Tabelle

erfolgt eine Zuordnung der Transporte zu den Hauptmaterialien sowie eine Verteilung

auf die benutzten Transportwegabschnitte. Dabei geht bei den Mischgut- und

Zuschlagsstoffen für die vorgesehenen mobilen Mischanlagen, die Belastung der

Transportwegeabschnitte doppelt ein (Anlieferung und Auslieferung). Infolge treminlicher

und räumlicher Abhängigkeiten wird teilweise, insbesondere zu Beginn

und zum Ende der Baumaßnahme, Fertigmischgut von externen Zulieferern verwendet.

In diesen Fällen erfolgt keine Doppeltbelegung der Transportwegabschnitte.

3.1 Flugbetriebsflächen (Technische Planung siehe Band B1)

Landebahn Nordwest und zugehörige Rollwege

Neben den in der Beschreibung der Flugbetriebsflächen (siehe Band B1) angeführten

Daten werden für die Aufgaben der Baulogistik zusätzlich folgende Annahmen

getroffen. Der Gesamtkomplex wird unter baulogistischen Gesichtspunkten in Teilabschnitte

untergliedert. Diese werden so behandelt, dass sie den terminlichen

Zwangspunkten entsprechen. Der Hauptzwangspunkt ist der Tunnel Okrifteler

Straße. Nach Abschluß der bauvorbereitenden Maßnahmen (Kampfmittelräumung,

Rodung, etc.) erfolgt der Erdmassenausgleich auf dem Gesamtgebiet. Im Anschluß

erfolgt östlich und westlich des Tunnelbauwerkes die Herstellung des neuen Bahnsystems.

Der Teil des Bahnsystems im direkten Tunnelbereich wird nach Abschluß

der Tunnelbauarbeiten geschlossen.

Die Medienleitungen, Versorgungsstationen, 2 Stauraumkanäle, 2 Speicherbecken,

8 Bodenfilter und 2 Rigolen im Bereich Landebahn Nordwest werden entsprechend

der Realisierungsabschnitte in den Bauablauf integriert.

Die voraussichtliche Bauzeit beträgt ca. 23 Monate.

Der Baumaßnahme zugeordnete Bauwerksnummern sind Tabelle 3-33 zu entnehmen.

Die aus dieser Baumaßnahme resultierenden Transporte sind in der nachfolgenden

Aufstellung dargestellt.

26




Tab. 3-1:


Bauzeit:

Landebahn Nordwest und zugehörige Rollwege

23 Monate

Materialtransporte Transporte Menge

Einheit

Transportwegabschnitt

Transporte

Abfuhr Material allgemein 6.536 130.720 t 2 9.193

Abfuhr Oberboden 24 240 m³ 3 9.193

Abfuhr einbaufähiger Boden 15.559 147.770 m³ 4 9.193

Abfuhr Baustraßenmaterial 1.958 19.540 m³ 5 108.564

Abfuhr Mauerwerk 677 6.770 m³ 6 109.889

Abfuhr Baustraßenmaterial auf Bereitstellungsfläche 2.251 20.490 m³ 8 648

Abfuhr Beton 180 1.800 m³ 9 94.704

Abfuhr Asphalt 121 1.210 m³ 10 94.704

11 94.704

Lieferung Material allgemein 9.511 190.220 t 12 61.518

Lieferung einbaufähiger Boden 9.542 95.420 m³ 13 61.518

Lieferung Tragschicht-/ Frostschutzschichtmaterial 7.770 77.700 m³ 14 33.186

Lieferung Beton 18.600 140.350 m³ 15 15.185

Lieferung Asphalt 13.167 131.670 m³ 16 15.185

22 117.904

23 117.904

24 118.056

25 118.733

26 150.546

30 117.757

31 117.525

32 15.185

33 15.185

35 33.186

37 33.186

38 648

39 648

54 2.251

88 117.525

90 63.610

92 118.202

116 2.251

117 2.251

119 37.800

120 2.251


27



Stand 20.12.2006




Rollbrücke West 1 und Rollbrücke West 2

Die Rollbrücke West 1 wird unter baulogistischen Gesichtspunkten in drei Bereiche

unterteilt. Dies sind der Bereich Widerlager Nord, Bereich Widerlager Süd und der

Stützenbereich zwischen der NBS und der BAB 3. Nach Herstellung der Widerlager

und der Stützen wird der Überbau in Ortbeton erstellt. Dazu werden Hilfs- und

Lehrgerüste erforderlich, die unter kurzzeitiger Vollsperrung der Bahnstrecke und

der Autobahn in der verkehrsarmen Zeit nachts errichtet werden. Die Sperrungen

werden rechtzeitig mit den jeweiligen Baulastträgern abgestimmt. Bei der Herstellung

des Brückenaufbaus werden zur Sicherung der beiden überquerten Verkehrswege

zusätzlich Schutzgerüste während der Bauzeit vorgesehen. Zeitgleich zur

eigentlichen Rollbrücke West 1 wird das Brückenbauwerk der Zaunstraße über die

BAB 3 und die NBS analog hergestellt.

Im Bereich des Bauwerkes Rollbrücke West 2 über die Okrifteler Straße werden

nach Abschluß der bauvorbereitenden Maßnahmen separate Umfahrungen angelegt

und den einzelnen Bauphasen angepaßt. Diese Baumaßnahme untergliedert

sich in das Brückenbauwerk sowie den nördlichen und südlichen Trogbereich.

Zuerst wird das Brückenbauwerk erstellt. Im Anschluß daran folgen das Trogbauwerk

Süd und zum Schluß das Trogbauwerk Nord. Im Zusammenhang mit dem

Bauwerk über die Okrifteler Straße wird die Überführung der Zaunstraße erstellt.

Nach Fertigstellung des nördlichen Trogbauwerkes werden die Brückenträger auf

die Trogwände aufgelegt.





28




Tab. 3-2:


Bauzeit:

Rollbrücke West 1 und Rollbrücke West 2

15 Monate


Einheit


Transporte

Abfuhr Material allgemein 918 18.360 t 2 12.206

Abfuhr Oberboden 1.550 15.370 m³ 3 12.206


Abfuhr nichteinbaufähiger Boden 90 900 m³ 5 9.575


Abfuhr Baustraßenmaterial auf Bereitstellungsfläche 404 3.680 m³ 8 8.304

Abfuhr Beton 204 2.040 m³ 9 6.750


11 6.750


Lieferung Tragschicht-/ Frostschutzschichtmaterial 273 2.730 m³ 13 9.250


Lieferung Asphalt 260 2.600 m³ 16 529

19 96

20 96

21 96

23 2.015

24 9.235

25 11.735

26 12.091

30 2.631

31 2.015

33 689

38 8.304

39 8.304

54 404

82 2.284

90 11.604

92 216

93 2.500

106 2.500

107 2.500

116 684

117 684

119 9.250

120 684


29



Stand 20.12.2006




Rollbrücke Ost 1, Ost 2 und Betriebsstraßentunnel

Der Bereich des östlichen Rollweges (TWY N8) beinhaltet insgesamt 2 Brückenbauwerke,

ein Unterführungsbauwerk (Betriebsstraßentunnel) sowie die erforderlichen

Rampen und Stützbauwerke.

Das Brückenbauwerk Ost 1 besteht aus den Bereichen Widerlager Nord, Bereich

Widerlager Süd und dem Stützenbereich im Mittelstreifen der BAB 3 sowie an der

NBS. Das Brückenbauwerk Ost 2 ist das Überführungsbauwerk über den Airportring.

Innerhalb des Flughafengeländes ist zur Aufrechterhaltung einer Betriebsstraße

im Rampenbereich des östlichen Rollweges ein Tunnelbauwerk erforderlich.

Die Herstellung des Brückenbauwerks Ost 1 ist wie folgt vorgesehen:

−

−

−

−

−

−

−

Stellen der Schalung für die Widerlager und Stützen

Einbau des Lehrgerüsts im Bereich der NBS und der BAB 3 in Nachtsperrpausen

oder an einem Wochenende

Fertigung der vollmassiven Überbauplatte, konventionell mit Vorspannung auf

dem Lehrgerüst

Betonieren der Stützen und Widerlager

Rückbau des Lehrgerüsts nach Abbinden und Erhärten des Ortbetons

Abdichtung des Überbaus sowie das Betonieren der Gesimskappen und Fahrbahnplatten

Fertigung der Schleppplattenkonstruktion

Die Herstellung des Brückenbauwerks Ost 2 erfolgt entsprechend der Fertigung der

Rollbrücke Ost 1.

Die Fertigstellung wird zeitgleich mit der Beendigung der Arbeiten am Bauwerk Ost

2 erfolgen. Das Unterführungsbauwerk wird unabhängig davon bereits fertiggestellt,

wenn die Arbeiten an den anderen beiden Bauwerken noch im Gange sind. Hierbei

ist zu beachten, dass zunächst die Absenkung der Betriebsstraße und anschließend

das Bauwerk erstellt wird.

Eine Umleitung der internen Verkehre während der Bauzeit ist nicht erforderlich, da

es sich bei dieser Betriebsstraße z.Zt. um eine Sackgasse handelt. Für die wechselseitige

Herstellung der Betriebsstraßenabsenkung ist die Anordnung einer LSA

erforderlich, die eine wechselseitige Verkehrsführung gewährleistet.

Die voraussichtliche Gesamtbauzeit beträgt ca. 16 Monate.




30




Tab. 3-3:


Bauzeit:

Rollbrücke Ost 1, Ost 2 und Betriebsstraßentunnel

16 Monate


Einheit


Transporte



Abfuhr nichteinbaufähiger Boden 675 6.750 m³ 4 1.831



Abfuhr Beton 802 8.020 m³ 9 29.034

10 29.034


Lieferung Tragschicht-/ Frostschutzschichtmaterial 63 630 m³ 12 26.120


Lieferung Asphalt 62 620 m³ 14 12.159

19 408

20 408

21 408

24 29.034

25 29.034

26 32.134

30 1.831

34 12.159

36 5.535

38 29.034

39 29.034

54 224

90 29.432

116 224

117 224

119 26.675

120 224


31



Stand 20.12.2006




GA-Gelände

Die Herstellung des GA-Geländes erfolgt nach Fertigstellung der zugehörigen Medienleitungen.

Die voraussichtliche Bauzeit für das GA-Gelände beträgt für die verschiedenen

Einzelbaumaßnahmen jeweils zwischen 1 und 2 Monaten.




Tab. 3-4:


Bauzeit:

GA - Gelände

für die Einzelbaumaßnahmen zwischen 1 und 2 Monaten


Einheit


Transporte

Abfuhr Material allgemein 85 1.700 t 9 253

Abfuhr Oberboden 127 1.260 m³ 10 253

Abfuhr einbaufähiger Boden 700 6.650 m³ 11 253

Abfuhr Baustraßenmaterial 80 800 m³ 12 253

13 253

Lieferung Material allgemein 84 1.680 t 15 253

Lieferung einbaufähiger Boden 2 20 m³ 16 253

Lieferung Baustraßenmaterial aus Bereitstellungsfläche

80 730 m³ 17 253

Lieferung Tragschicht-/ Frostschutzschichtmaterial 216 2.160 m³ 40 253

Lieferung Beton 5 40 m³ 42 1.636

Lieferung Asphalt 257 2.570 m³ 54 1.645

62 253

63 253

64 253

72 1.383

74 1.383

77 1.383

79 1.383

95 1.383

116 1.303

117 1.303

119 253

120 1.303

32




Vorfeldflächen Terminal 3

Neben den beim Terminal 3 (Gebäude) in Kap. 3.4 beschriebenen terminlichen Abhängigkeiten

ist bei den Vorfeldflächen zu berücksichtigen, dass die Entwässerung

der östlichen Vorfeldflächen über das RHB E erfolgt. Die zugehörigen Entwässerungsanlagen

sind fertigzustellen, bevor mit dem Bau der Vorfeldflächen begonnen

werden kann bzw. die Fertigstellung beendet ist.

Die voraussichtlichen Bauzeiten der Vorfeldflächen im direkten Terminalbereich

sind bereits in den Bauzeiten des Terminalgebäudes enthalten. Die Bauzeit für die

zusätzlichen Vorfeldflächen des neuen Terminals beträgt für die Einzelbaumaßnahmen

zwischen 4 und 9 Monaten.




Tab. 3-5:


Bauzeit:

Vorfeldflächen Terminal 3



Einheit


Transporte

Abfuhr einbaufähiger Boden 44 420 m³ 54 233.443

70 38.319

Lieferung Material allgemein 624 12.480 t 73 38.319



77 84.565

79 84.565

83 43.866

85 43.866

116 128.431

117 128.431

120 128.431


33



Stand 20.12.2006




Erweiterung Flugbetriebsflächen

Die Erweiterung der bestehenden Flugbetriebsflächen im vorhandenen Start- und

Landebahnsystem sowie im südlichen Ausbaubereich erfolgt im wesentlichen durch

die Anlage neuer Roll- und Abrollwege sowie durch den Neubau einer Flugbetriebsfläche

westlich der A380-Werfthalle. Die korrespondieren Medienleitungen mit Ausnahme

des Entwässerungssystems sind ebenfalls enthalten. Die Anlagen des Entwässerungssystems

werden im Kap. 3.3 „Weitere Anlagen der Ver- und Entsorgung“

behandelt.

Die zeitliche Realisierung der einzelnen Teilmaßnahmen entspricht den betrieblichen

Vorgaben und wurde berücksichtigt.

Unter Aufrechterhaltung des Flugbetriebes und der dadurch bedingten abschnittsweisen

Realisierung mit zeitlichen Unterbrechungen beträgt die Gesamtbauzeit für

die Erweiterung im bestehenden Start- und Landebahnsystem ca. 73 Monate.




34




Tab. 3-6:


Bauzeit:

Erweiterung Flugbetriebsflächen

verteilt auf 73 Monate


Einheit


Transporte



Abfuhr einbaufähiger Boden 138.143 1.311.960 m³ 10 37.962


Abfuhr Beton 27.887 278.870 m³ 12 37.962

Abfuhr Asphalt 16.297 162.970 m³ 13 37.999

15 37.999



Lieferung Tragschicht-/ Frostschutzschichtmaterial 62.904 629.040 m³ 26 111



42 6.420

44 169.066

45 57.018

47 112.048

48 35.307

49 35.307

50 5.667

51 5.667

52 5.667

53 5.667

54 271.147

61 43.884

65 169.066

66 112.048

67 112.048

68 112.048

70 71.702

71 57.018

72 175.486

73 65.282

74 240.768

77 240.768

79 240.768

86 40.974

90 74

92 37

93 37

94 57.018

95 6.420

106 37

107 37

116 246.435

117 246.435

119 73.306

120 246.435


35



Stand 20.12.2006




3.2 Verkehrsanlagen (Technische Planung siehe Band B2)

Verkehrsanlagen Bereich Nordwest

Im nordwestlichen Bereich des Erweiterungsgeländes sind verschiedene Verkehrsanlagen

anzupassen bzw. neu zu errichten. Dazu gehören i. w.:

− Anpassung Airportring im Bereich Tor 26

Hierbei handelt es sich um eine Straßenbaustelle mit temporären verkehrlichen

Einschränkungen auf dem Airportring. Die Ausführung erfolgt in Asphaltbauweise.

Zur Herstellung wird am Airportring eine wechselseitige Verkehrsführung mit

LSA-Regelung eingerichtet. Da keine terminlichen Zwänge bestehen, sind keine

baulogistischen Besonderheiten vorhanden.

Die voraussichtliche Bauzeit beträgt ca. 1 Monat.

−

Anpassung Zufahrt Parkhaus P53

Die Anpassung der Zufahrt muß zeitlich vor der Realisierung des Abrollweges

Ost (TWY N8) erfolgen.


− Vorfeldstraße im Bereich der Rollbrücke West 2.

Mit dem Bau der Vorfeldstraße wird unmittelbar nach Fertigstellung der Rollbrücke

West 2 begonnen.


− Anpassung Airportring im Bereich Tor 27

Hierbei handelt es sich um Anpassungsmaßnahme infolge von Abbruchmaßnahmen

ohne baulogistische Besonderheiten.


- Verkehrsanlage Ersatz Tor 89

Dieses Teilobjekt unterliegt keinen baulogistischen Besonderheiten. Die Realisierung

ist von keinem anderen Teilbauvorhaben abhängig.





36




Tab. 3-7:


Bauzeit:

Verkehrsanlagen Bereich Nordwest



Einheit


Transporte

Abfuhr Material allgemein 1 20 t 2 860


Abfuhr einbaufähiger Boden 75 710 m³ 4 860

Abfuhr Boden über Beprobung 63 630 m³ 5 860

Abfuhr Beton 8 80 m³ 6 1.416


10 456





Lieferung Oberboden 44 440 m³ 16 735

25 556

26 1.408

30 126

33 1.113

54 374

90 1.408

92 726

93 726

106 726

107 726

116 374

117 374

119 1.221

120 374


37



Stand 20.12.2006




Okrifteler Straße Nord/Tunnel Landebahn Nordwest/Anschluß Airportring

Im Nordwestbereich wird mit dem Bau des Tunnelbauwerkes begonnen. Unter baulogistischen

Gesichtspunkten wird dieser Tunnel in 8 Segmente unterteilt. Aus

Gründen der Bauzeitoptimierung wird an 2 Segmenten gleichzeitig begonnen. Die

Trogbauwerke Nord und Süd werden zeitgleich mit dem eigentlichen Tunnelbauwerk

fertiggestellt.

Parallel zu den Arbeiten am Tunnelbauwerk erfolgt der Neubau der Okrifteler Strasse.

Die Fertigstellung dieses Bereiches der Okrifteler Straße erfolgt nach Beendigung

der Tunnelbauarbeiten. In den Bereichen, in denen der Neubau an den Bestand

anschließt, ist eine wechselseitige Verkehrsführung mit LSA erforderlich.

Hierdurch kann auf eine temporäre Umleitung des Verkehrs und damit auf eine zusätzliche

Flächeninanspruchnahme verzichtet werden.

Der Rückbau der Okrifteler Straße erfolgt durch getrennten Aufbruch und Entsorgung

der Einbaumaterialien (bituminöse und andere Materialien). Für die Rückbaumaßnahmen

werden keine gesonderten Baustraßen benötigt, da der Rückbau

„vor Kopf“ erfolgt.

Der Anschluß des umgestalteten Airportrings an die in diesem Bereich unveränderte

Okrifteler Straße erfolgt wechselseitig. Dazu ist die Anordnung einer Lichtsignalanlage

erforderlich, die eine wechselseitige Verkehrsführung gewährleistet.





38




Tab. 3-8:


Okrifteler Straße Nord,Tunnel LBNW, Anschluss Airportring

Bauzeit:

17 Monate


Einheit


Transporte


Abfuhr Oberboden 779 7.720 m³ 3 3.057


Abfuhr Baustraßenmaterial 71 710 m³ 5 10.687


Abfuhr Beton 71 710 m³ 8 5.949


10 16.044


Lieferung einbaufähiger Boden 14 140 m³ 12 16.044


Lieferung Beton 10.059 75.900 m³ 24 52


26 20.758

27 17.021

28 18.231

29 10.095

30 20.190

38 17.457

39 17.457

54 279

90 20.758

92 284

93 284

98 106

100 106

106 284

107 284

116 279

117 279

119 16.049

120 279


39



Stand 20.12.2006




Zaunstraße

Die Baumaßnahme für die Zaunstraße wird nach Abschluß der Erdbaumaßnahmen

im Nordwestbereich und nach Fertigstellung der Rollbrücken realisiert. Die Ausführung

erfolgt in Asphaltbauweise.





Tab. 3-9:


Bauzeit:

8 Monate

Zaunstraße


Einheit


Transporte

Abfuhr Material allgemein 34 680 t 2 10.289



5 14.524

Lieferung Material allgemein 4 80 t 6 14.524



Lieferung Beton 405 3.060 m³ 11 14.524


13 14.524

22 24.813

23 24.813

24 24.813

25 24.813

26 29.142

30 24.813

31 24.813

88 24.813

90 8.658

92 24.813

119 14.524

40




Okrifteler Straße Süd

Der hier betrachtete Bereich der Okrifteler Straße Süd beginnt östlich des bestehenden

Tunnels an der Startbahn 18 West und verläuft bis zur Anbindung der geplanten

neuen Trasse an den Bestand südlich des Flughafengeländes. Die Ausführung

erfolgt in Asphaltbauweise. Der Umschluß erfolgt wechselseitig mittels LSA-

Regelung. Der Bereich der alten Trasse wird „vor Kopf“ zurückgebaut.






41



Stand 20.12.2006




Tab. 3-10: Resultierende Transporte

Bauzeit:

3 Monate

Okrifteler Straße Süd


Einheit


Transporte


Abfuhr Material allgemein auf Bereitstellungsfläche 51 510 m³ 9 2.854







17 2.942





42 3.112

43 1.045

54 170

72 170

74 170

77 170

79 170

90 176

92 88

93 88

95 170

106 88

107 88

119 2.942

42




Tor 31 Neu

Das bestehende Tor 31 muss im Zuge der Erweiterungsmaßnahmen abgebrochen

werden. Das Tor 31 Neu wird nördlich der Okrifteler Straße (Südbereich) errichtet.

In diesem Zusammenhang erfolgen auch der Abbruch des bestehenden Tores und

die Errichtung der Anbindung des neuen Tores an die Okrifteler Straße.

Das Tor 31 Neu muss vor Herstellung der neuen Flugbetriebsfläche westlich der

A 380-Werft fertiggestellt sein.

Die voraussichtliche Bauzeit beträgt für die Einzelbaumaßnahmen zwischen 2 und

5 Monaten.





43



Stand 20.12.2006





Bauzeit:

Tor 31 Neu



Einheit


Transporte





Abfuhr Baustraßenmaterial 560 5.590 m³ 12 5.313

Abfuhr Baustraßenmaterial auf Bereitstellungsfläche 64 580 m³ 13 4.960


Abfuhr Asphalt 98 980 m³ 16 4.960

17 4.960


Lieferung einbaufähiger Boden 84 840 m³ 26 382


544 4.950 m³ 40 4.960




45 65

54 1.267

62 476

63 476

64 476

69 65

71 65

72 666

74 666

77 666

79 666

90 382

92 191

93 191

94 65

95 1.077

106 191

107 191

119 4.960

44




Betriebsstraße Werft

Im Zuge der Neuerrichtung der Okrifteler Straße Süd wird zeitlich parallel die Betriebsstraße

westlich der A380-Werftfläche erstellt. Die Ausführung erfolgt in Asphaltbauweise.






Bauzeit:

2 Monate

Betriebsstraße Werft


Einheit


Transporte



Abfuhr einbaufähiger Boden 567 5.380 m³ 72 1.432

74 1.432

Lieferung Material allgemein 17 340 t 77 1.432




117 1.432

120 1.432


45



Stand 20.12.2006




Tunnel Startbahn 18 West

Die Erstellung des Tunnels Startbahn 18 West erfolgt in Deckelbauweise, um eine

nur möglichst kurzzeitige Sperrung der Startbahn 18 West zu gewährleisten. Infolge

der Grundwasserrelevanz des Bauwerkes werden fünf Bauabschnitte vorgesehen.

Der Beginn der Herstellung beider Trogbauwerke erfolgt zeitgleich mit dem Baubeginn

des Tunnels. Nach Fertigstellung des Tunneldeckels wird über beide Trogbauwerke

der Ausbau des eigentlichen Tunnels vorgenommen. Siehe dazu auch

Abb. 9-9.

Die voraussichtliche Bauzeit beträgt ca. 34 Monate (inkl. der erforderlichen Vorund

Nacharbeiten). Innerhalb dieser Zeit ist die Sperrung der Startbahn 18 West für

einen Zeitraum von ca. 10 Monaten erforderlich.





Bauzeit:

34 Monate



Einheit


Transporte




Abfuhr nichteinbaufähiger Boden 1.512 15.120 m³ 12 16.166


Abfuhr Beton 267 2.670 m³ 15 16.166


17 16.166


Lieferung einbaufähiger Boden 558 5.580 m³ 42 10.377




64 26.543

72 10.377

74 10.377

77 10.377

79 10.377

95 10.377

119 26.543

46




GFA-Tunnel/GFA-Anschlußtunnel

Die Herstellung des GFA-Tunnels (Haupttunnel) erfolgt in geschlossener Bauweise

mit einer Tunnelvortriebsmaschine. Die Startgrube liegt südlich, die Zielbaugrube

nördlich des bestehenden Start- und Landebahnsystems.

Der Bau des GFA-Anschlusstunnels erfolgt in offener Bauweise mit Voraushub und

Unterwasserbetonsohle. Zwecks Minimierung des Grundwasseranfalls wird die

Herstellung in drei Bauabschnitte unterteilt. Siehe dazu auch Abb. 9-11, 9-12 und

9-13. Die Beendigung der Arbeiten erfolgt zeitgleich mit der Fertigstellung des

Haupttunnels.






Bauzeit:

GFA-Tunnel / GFA-Anschlusstunnel

36 Monate


Einheit


Transporte



Abfuhr einbaufähiger Boden 31.531 299.450 m³ 50 743

Abfuhr nichteinbaufähiger Boden 7.890 78.900 m³ 51 743

Abfuhr Baustraßenmaterial 884 8.820 m³ 52 743

Abfuhr Beton 213 2.130 m³ 53 743


83 55.099


Lieferung Tragschicht-/ Frostschutzschichtmaterial 29 290 m³ 86 1.686


117 55.842

119 943

120 55.842


47



Stand 20.12.2006




PTS-Bauwerk

Das PTS-Bauwerk besteht aus dem Tunnelbauwerk und dem Trogbauwerk. Die

Realisierung erfolgt in offener Bauweise mit Voraushub und Unterwasserbetonsohle.

Siehe dazu auch Abb. 9-14. Zur Minimierung der Grundwasseranfalls

während der Bauzeit erfolgt die Herstellung in 15 Bauabschnitten (10 Tunnelabschnitte

und 5 Trogbereiche). Die 4 Bauabschnitte unter dem neuen Terminalgebäude

sowie weitere 3 Bauabschnitte unter der Terminalvorfahrt werden dem Baubeginn

dieser Bauwerke vorgeschaltet. Siehe dazu auch Abb. 3-1.

Abb. 3-1:

Prinzipdarstellung Bauabschnitte PTS






Bauzeit:

26 Monate

PTS - Bauwerk


Einheit


Transporte




116 59.986



470 4.280 m³ 120 59.986

Lieferung Beton 17.271 130.320 m³

48




Ellis-Road Nordbereich

Der Ausbau der Ellis-Road steht in terminlicher Hinsicht in Zusammenhang mit der

Realisierung der Betriebsstraße zwischen Tor 33 und Tor 1. Der Ausbau erfolgt

halbseitig wechselnd in Teilabschnitten mit vorgeschaltetem Rückbau des Bestandes.

Die Bauzeiten für die Einzelbaumaßnahmen betragen zwischen 1 und 6 Monaten.





Bauzeit:

Ellis Road Nordbereich



Einheit


Transporte




Abfuhr Beton 22 220 m³ 54 3.634

Abfuhr Asphalt 99 990 m³ 81 414

82 414






49



Stand 20.12.2006




Ausbau Frankfurter Kreuz

Der zusätzliche Fahrstreifen der direkten Rampe der Verkehrsbeziehung BAB 3

aus Richtung Köln zur BAB 5 in Richtung Basel bedingt die Erweiterung des Brückenbauwerkes

über die Ellis-Road. Während der Bauzeit ist auf der BAB 3 eine

Fahrspureinengung mit entsprechender Geschwindigkeitsreduzierung erforderlich.

Zunächst erfolgt die Bautätigkeit, die Zu- und Abfuhr sowie die Erdarbeiten, von der

Ellis-Road aus. Nach Abschluß der Erdarbeiten wird die weitere Bautätigkeit von

der Autobahnseite aus fortgesetzt. Die in diesem Bereich erforderlichen Leitungsumverlegungsmaßnahmen

bzw. Sicherungsmaßnahmen sind ebenfalls berücksichtigt.






Bauzeit:

Ausbau Frankfurter Kreuz inkl. Entwässerung

16 Monate


Einheit


Transporte


Abfuhr Material allgemein auf Bereitstellungsfläche 6 60 m³ 52 60

Abfuhr Oberboden 66 650 m³ 53 60


Abfuhr nichteinbaufähiger Boden 700 7.000 m³ 116 2.751


Abfuhr Beton 32 320 m³ 120 2.751

Abfuhr Asphalt 112 1.120 m³

Lieferung Material allgemein 95 1.900 t


436 3.970 m³

Lieferung Tragschicht-/ Frostschutzschichtmaterial 197 1.970 m³

Lieferung Beton 40 300 m³

Lieferung Asphalt 188 1.880 m³

50




Ausbau BAB 5

Die Fortführung der Fahrstreifenerweiterung der direkten Rampe (Ausbau Frankfurter

Kreuz) bis zur AS Zeppelinheim erfolgt von der Autobahnseite und der Flughafenseite

aus. Des Weiteren wird die vorhandene Stützmauer an der Westseite der

BAB 5 abgebrochen und westlich davon neu errichtet. Hierzu ist die Einengung der

vorhandenen Fahrstreifen erforderlich, um ausreichend Arbeitsraum für die Bautätigkeiten

zu erhalten.

In diesem Zusammenhang ist die Sicherung des westlichen Widerlagers des Bauwerks

Kirschschneise zu beachten. Vorlaufend ist die Entwässerung an der BAB 5

umzubauen.






Ausbau BAB 5 inkl. Entwässerung und Leitungsverlegung

Bauzeit:

14 Monate


Einheit


Transporte





Abfuhr nichteinbaufähiger Boden 4.079 40.790 m³

Abfuhr Baustraßenmaterial 588 5.870 m³

Abfuhr Beton 170 1.700 m³

Abfuhr Asphalt 105 1.050 m³


Lieferung einbaufähiger Boden 322 3.220 m³


588 5.350 m³




51



Stand 20.12.2006




Anpassung AS Zeppelinheim

Die Anpassungsarbeiten an der AS Zeppelinheim erfolgen unter Aufrechterhaltung

des Verkehrs. Dazu sind die folgenden Verkehrsführungen vorgesehen. Während

der Bauzeit der Unterführungsbauwerke Ellis-Road erfolgt die Ausfahrt von der

BAB 5 aus Norden und die Zufahrt nach Süden über temporäre Umfahrungen über

die Trasse der neuen Ellis-Road.

Die Verkehrsführung aus und in östlicher Richtung (Neu-Isenburg) wird ebenfalls

über temporäre Umfahrungen sichergestellt.

Nach Fertigstellung der Unterführungsbauwerke Ellis-Road erfolgt die Anpassung

der Anschlußstelle zunächst in östlicher Richtung. Nach dem Rückbau der temporären

Umfahrungen für die Verkehrsströme aus und in östlicher Richtung erfolgt der

Endausbau der Anschlussstelle.

Die voraussichtliche Bauzeit beträgt für die Einzelbaumaßnahmen zwischen 1 und

6 Monaten.





Bauzeit:




Einheit


Transporte





117 4.365


Lieferung einbaufähiger Boden 27 270 m³


256 2.330 m³

Lieferung Tragschicht-/ Frostschutzschichtmaterial 850 8.500 m³

Lieferung Beton 956 7.210 m³


52




Umbau AS Zeppelinheim

Der Umbau der AS Zeppelinheim wird in vier baulogistisch relevante Teilbereiche

untergliedert.

Bereich westlich der BAB 5

Bereich des neuen Brückenbauwerkes über die BAB 5

Bereich östlich der BAB 5

Bereich des neuen Brückenbauwerks über die DB-Strecke

Die Mittelstützen für das neue Brückenbauwerk über die BAB 5 werden unter Aufrechterhaltung

des Verkehrs an der BAB 5 mittels Fahrspureinengung realisiert. Zur

Querung der westlichen Richtungsfahrbahnen wird eine Behelfbrücke errichtet.

Diese Hilfskonstruktion (Stahl oder Holz) ermöglicht den Arbeitern den gefahrlosen

Zugang des Mittelstreifens und die Mitnahme von Kleinteilen zum Baubereich der

Mittelstützen. Die Herstellung des östlichen Widerlagers erfolgt, unter Nutzung der

zukünftigen Ausfahrspur, von der Autobahnseite aus. Der Baustellenbereich des

westlichen Widerlagers wird über den Betriebsbereich Süd angedient.

Das Brückenbauwerk über die BAB 5 wird in einer Stahlbetonkonstruktion in Ortbetonbauweise

erstellt.

Das bestehende Brückenbauwerk über die Riedbahn wird verbreitert. Die Ausführung

erfolgt ebenfalls in einer Stahlbetonkonstruktion in Ortbetonbauweise.

Für die Herstellung der Brückenbauwerke sind während der Bauzeit Fahrstreifeneinengungen

mit Geschwindigkeitsreduzierung erforderlich. Des Weiteren kommen

Schutz- und Hilfsgerüste über die BAB 5 und die Bahnstrecke zum Einsatz. Diese

werden unter kurzzeitiger Sperrung der beiden Verkehrswege in der verkehrsarmen

Zeit nachts errichtet. Die Sperrungen werden rechtzeitig mit den jeweiligen Baulastträgern

abgestimmt.

Anschließend erfolgen die Straßenbaumaßnahmen westlich und östlich der BAB 5.






53



Stand 20.12.2006





Bauzeit:

18 Monate



Einheit


Transporte


Abfuhr Material allgemein auf Bereitstellungsfläche 5 50 m³ 55 987



Abfuhr Boden über Beprobung 50 500 m³ 58 40



Abfuhr Beton 118 1.180 m³ 74 156


81 128



1.004 9.140 m³ 84 128


Lieferung Beton 720 5.430 m³ 117 2.653


54




Vorfahrt Terminal 3

Der hier betrachtete Vorfahrtsbereich des Terminals 3 beinhaltet eine Vielzahl von

Einzelbauwerken, die generell den gesamten Bereich zwischen der AS Zeppelinheim

und den Bereich südlich des Terminals einschließen. Hierzu gehören i. W. die

folgenden Bauwerke und Teilobjekte:

− Ellis-Road-Süd inkl. der zugehörigen Bauwerke

− Abzweig CCS von der AS Zeppelinheim inkl. zugehörige Unterführungsbauwerke

− Tor 32 inkl. Anbindung

− Tor 33

− Straßen im Bereich späterer Nutzungen (Tertiärbereich)

− Zu- und Abfahrten des Terminals inkl. der zugehöhrigen (Rampen-)

Bauwerke

− Verschiedene Betriebsstraßen

− Terminalvorfahrt (Bauwerk für Terminalvorfahrt)

− Bauwerk Taxinachrückung

− Brückenbauwerk Parkhaus

− Verschiedene Stützbauwerke

Unter baulogistischen Gesichtspunkten ist zu berücksichtigen, dass das Tor 32 verlegt

sein muß, bevor mit den Zufahrten zum Terminal 3 begonnen wird. Als provisorische

Zufahrt zum Tor 32 (alt) und zur Aufrechterhaltung des Verkehrs auf der Ellis-Road

wird eine bestehende Verbindung zwischen dem Abzweig CCS und der Ellis-Road

Süd (neu) und vom Bauende Ellis Road bis Tor 32 (alt) genutzt. Nach Inbetriebnahme

Tor 32 (neu) werden die Verkehrsanlagen südlich der Terminalvorfahrt

erstellt.

Vor Beginn der Arbeiten für die Terminalvorfahrt müssen die Bauabschnitte 5 – 7

des PTS-Bauwerkes fertiggestellt sein.

Vor Beginn der Arbeiten zur Betriebsstraße zwischen Tor 33 und Terminal 3, der

Taxinachrückung und der Rampe Nord (Terminalvorfahrt) muß das PTS-Bauwerk

komplett fertiggestellt sein.






55



Stand 20.12.2006





Bauzeit:

27 Monate

Vorfahrt Terminal 3


Einheit


Transporte





Abfuhr Beton 335 3.350 m³ 77 23.518

Abfuhr Asphalt 2.017 20.170 m³ 79 56.655

80 32.105




2.076 18.890 m³ 84 10.838




56




Sonstige Betriebsstraßen

Im südlichen Erweiterungsbereich ist die Anlage von neuen Betriebsstraßen und

Waldwegen vorgesehen. Dabei handelt es sich i. W. um folgende Teilobjekte:

- Betriebsstraße nördlich von Tor 31 Neu

- Betriebsstraße östlich von Tor 31 Neu

- Betriebsstraßen am Tor 32

- Verkehrsanlage Tor Frachtbereich

- Verkehrsanlage Tor Tankdienst

- Waldwege Südbereich (angrenzend an Betriebsstraßen)

Die Ausführung erfolgt in Asphaltbauweise. Die Realisierung erfolgt in Abhängigkeit

der verschiedenen Bauabschnitte des Südbereiches, insbesondere der Entwässerungsanlagen.






Bauzeit:

sonstige Betriebsstraßen



Einheit


Transporte




72 401





Lieferung Asphalt 1.795 17.950 m³ 79 401

116 12.468

117 12.468

120 12.468


57



Stand 20.12.2006




3.3 Ver- und Entsorgungsanlagen (Technische Planung siehe Band B3)

Abwasserreinigungsanlage und Ableitungssammler zum Main

Die geplante Abwasserreinigungsanlage (ARA) für die Behandlung der Abwässer

aus dem Erweiterungsbereich Süd liegt im Bereich südlich des Tores 32. Nach erfolgter

Reinigung wird das anfallende Wasser über Ableitungssammler dem Main

zugeführt. Die Trasse der Ableitungssammler verläuft ausgehend von der ARA über

den südlichen Erweiterungsbereich mit Querung der Startbahn 18 West und daran

anschließend parallel der westlichen Rollwege bis zur Rollbrücke West. Im Bereich

der Rollbrücke West werden die Ableitungssammler in das Bauwerk integriert und

queren die BAB 3 sowie die NBS-Strecke. Im Anschluß daran werden die Flugbetriebsflächen

der Landebahn Nordwest unterquert. Im weiteren Verlauf folgt die

Sammlerleitung der Trasse der Okrifteler Straße und endet nach Unterquerung der

Bahnlinie und der B43 am Main.

Baulogistisch relevant sind die Errichtung von Start- und Zielbaugruben und das

Durchpressen des Sammlers unter der DB-Strecke, der B 43 und bestehenden Leitungen.





58





Abwasserreinigungsanlage und Ableitungssammler zum

Main

Bauzeit:



Einheit


Transporte




Abfuhr nichteinbaufähiger Boden 75 750 m³ 4 272





11 1.344



Lieferung Beton 2.067 15.600 m³ 23 347


27 347

28 2.093

29 1.414

30 342

31 347

32 347

42 2.366

44 5.029

45 5.029

46 5.029

47 5.029

54 15.263

55 7.989

70 5.029

72 5.029

73 5.029

74 5.029

76 5.029

77 5.867

78 7.989

79 5.867

90 684

92 342

93 342

95 5.029

106 342

107 342

116 13.415

117 13.415

119 1.686

120 13.415


59



Stand 20.12.2006




Versickerungsanlage N

Die Erweiterung der bestehenden Versickerungsanlage im Südbereich muss mit

der Fertigstellung der Terminalvorfahrten betriebsbereit sein, um die Entwässerung

dieser Verkehrsbereiche zu gewährleisten.






Bauzeit:

7 Monate

Versickerungsanlage N


Einheit


Transporte





Abfuhr Baustraßenmaterial auf Bereitstellungsfläche 55 500 m³ 117 2.686



120 2.686

60




Weitere Anlagen der Ver- und Entsorgung

Im südlichen Erweiterungsbereich sind eine Vielzahl von Leitungssystemen und Anlagen

zur Versorgung (Wasser, Strom, Gas, etc.), Schmutzwasser- und Regenwasserentsorgung

vorgesehen. Dazu gehören insbesondere 5 Regenrückhaltebecken

(RHB D, E, G, K und Umbau RHB 32/33), 2 Versickerungsanlagen, 6 Rigolensysteme

sowie Schmutzwasserpumpwerke.

Diese Anlagen zur Ver- und Entsorgung sowie zur Regenrückhaltung inklusive der

zugehörigen Leitungssysteme sind der Realisierung der Bauwerke auf den zugehörigen

Ver- und Entsorgungsgebieten vorgeschaltet.

Die voraussichtliche Gesamtbauzeit beträgt zeitlich gestaffelt ca. 102 Monate.





61



Stand 20.12.2006





Bauzeit:

Weitere Anlagen der Ver- und Entsorgung

102 Monate


Einheit


Transporte

Abfuhr Material allgemein 3.693 73.860 t 9 576



Abfuhr Baustraßenmaterial auf Bereitstellungsfläche 357 3.250 m³ 12 576

13 576

Lieferung Material allgemein 8.648 172.960 t 15 576


96 870 m³ 16 576



41 7.735

42 1.007

44 11.200

45 15.627

46 21.639

47 12.088

54 61.040

55 22.292

56 4.594

61 7.159

63 3.644

64 3.644

65 3.644

66 12.273

67 12.273

68 11.697

69 22.607

70 25.399

71 11.015

72 15.059

73 11.015

74 26.651

76 27.890

77 48.120

78 22.292

79 48.652

81 532

82 532

83 16.875

84 532

85 16.875

94 22.607

95 1.252

116 48.490

117 48.490

119 576

120 48.490

62




Leitungsumverlegungen

Im Bereich der geplanten Landebahn Nordwest sowie im südlichen Erweiterungsbereich

sind bestehende Ver- und Entsorgungsleitungen zu verlegen. Dies ist darin

begründet, dass für die verschiedenen Baumaßnahmen die Baufeldfreimachung erforderlich

wird. Außerdem ist infolge der Nivellierung des Geländes der LBNW die

Tieferlegung von Leitungen erforderlich.

Die erforderlichen BE-Flächen und Baustraßen werden innerhalb der Baubereiche

angelegt.

Die voraussichtliche Bauzeit der verschiedenen Maßnahmen beträgt zwischen 4

und 5 Monaten.


Die aus diesen Baumaßnahmen resultierenden Transporte wurden aus terminlichen

und räumlichen Gründen in zwei Bereiche (LBNW und südlicher Erweiterungsbereich)

unterteilt. Diese sind in den nachfolgenden Aufstellungen dargestellt.


63



Stand 20.12.2006





Bauzeit:

Leitungsumverlegung Bereich LBNW

5 Monate


Einheit


Transporte




Abfuhr Baustraßenmaterial auf Bereitstellungsfläche 162 1.470 m³ 5 7

Abfuhr Beton 39 390 m³ 6 5

Abfuhr Asphalt 266 2.660 m³ 11 8

12 8



15 5

19 7

20 7

21 7

22 5

25 2

26 372

27 9

28 14

30 18

31 5

34 8

38 9

39 9

90 162

92 1.020

93 1.020

97 5

98 1.364

99 1.160

100 176

102 1.160

103 992

104 48

106 1.020

107 1.020

119 1.076

64





Leitungsumverlegung südlicher Erweiterungsbereich

Bauzeit:

4 Monate


Einheit


Transporte




Abfuhr Asphalt 112 1.120 m³ 69 133

72 351

Lieferung Material allgemein 23 460 t 74 484

Lieferung Tragschicht-/ Frostschutzschichtmaterial 63 630 m³ 77 484

Lieferung Beton 42 320 m³ 79 508

Lieferung Asphalt 43 430 m³ 80 24

116 508

117 508

120 508

Hochspannungskabel

Die im Bereich der LBNW z. Zt. vorhandenen Hochspannungsfreileitungen sind im

Zusammenhang mit der Verlegung des Umspannwerkes Kelsterbach zurückzubauen

und werden in neuen Trassen unterirdisch an das neue Umspannwerk Kelsterbach

angeschlossen.

Diese Baumaßnahme wird zu Beginn der Baumaßnahmen der LBNW realisiert. Der

Rückbau der bestehenden Leitungen erfolgt unter Benutzung der vorhandenen

Niederwuchsschneisen mittels Mobilkran ohne zusätzliche Erfordernis von befestigten

BE-Flächen oder Baustraßen. Die in diesem Bereich vorhandenen Regenrückhaltebecken

werden weder beeinträchtigt noch verändert.

Die Verlegung der Hochspannungskabel erfolgt in konventioneller Tiefbauweise im

offenen Graben.



Die aus diesen Baumaßnahmen resultierenden Transporte sind in der nachfolgenden



65



Stand 20.12.2006





Bauzeit:

Hochspannungskabel / -leitungen

9 Monate


Einheit


Transporte





Abfuhr Stahlbeton 793 7.930 m³ 6 18

Abfuhr Stahl 120 1.120 t 7 104

Abfuhr Baustraßenmaterial auf Bereitstellungsfläche 1.318 12.000 m³ 8 104


10 326

Lieferung Material allgemein 3.329 66.580 t 11 308

Lieferung einbaufähiger Boden 859 8.590 m³ 12 308

Lieferung Oberboden 85 850 m³ 13 2.698

23 123

24 123

25 139

26 345

31 123

90 139

92 2.118

93 2.118

97 1.103

98 2.583

99 1.408

100 550

101 231

102 1.817

103 2.010

104 327

105 256

106 2.390

107 2.139

108 21

109 325

110 304

111 717

112 2.132

113 454

114 390

115 351

119 2.698

66




3.4 Hochbauten und sonstige bauliche Maßnahmen (Techn. Planung siehe Band

B4)

Feuerwache 4 mit Anbindung an das öffentliche Straßennetz

Nach Abschluß der Erdarbeiten für die neue Landebahn im Nordwestbereich wird

mit den Hochbauarbeiten für die Feuerwache begonnen. Die Anbindungsstraße zu

der Feuerwache wird nach Fertigstellung der Okrifteler Straße realisiert. Die Ausführung

erfolgt in Asphaltbauweise.






Bauzeit:

14 Monate

Feuerwache 4



67



Stand 20.12.2006

Einheit


Transporte






8 2.834





13 3.110

24 2.722

25 2.806

26 2.188

30 702

38 4.546

39 3.418

54 269

90 2.188

92 84

93 84

106 84

107 84

116 269

117 269

119 3.110

120 269




Voreinflugszeichen (VEZ 07N und VEZ 25N)

Die Lage der hier betrachteten neuen VEZ ist den Plänen B 5.3-7 und B 5.3-8 zu

entnehmen.

Für die geplante LBNW ist die Neuanordnung von 2 VEZ erforderlich. Das VEZ 07N

liegt ca. 7 km westlich einer gedachten Achsverlängerung der LBNW in der Gemarkung

Flörsheim. Das VEZ 25N liegt ca. 7 km östlich einer gedachten Achsverlängerung

der LBNW im Schwanheimer Wald, nahe des Bahnhofs Sportfeld.

Zur Anbindung der VEZ an die Elektro- und Telekommunikationsversorgung werden

in vorhandenen Wegen entsprechende Kabeltrassen vorgesehen. Für die Herstellung

der VEZ und der Kabeltrassen werden kurzeitig BE-Flächen benötigt, die in

den Plänen B 5.3-7 und B 5.3-8 dargestellt sind.


Die aus dieser Baumaßnahme resultierenden Transporte sind vernachlässigbar gering.

68




Haupteinflugzeichen (HEZ) West und Ost

Für den Anschluss des HEZ West an die Steuerungszentrale ist die Durchörterung

des Bahndamms nahe der B 43 erforderlich. Die Durchörterung erfolgt mittels

Durchpressung eines Schutzrohres (DN 300) und startet auf der Westseite. Anschließend

erfolgt das Einziehen der Leitungen in das Schutzrohr.






Bauzeit:

3 Monate

Haupteinflugzeichen (HEZ) West


Einheit


Transporte



Abfuhr nichteinbaufähiger Boden 2 20 m³ 4 10


Abfuhr Baustraßenmaterial auf Bereitstellungsfläche 52 470 m³ 25 10



89 199



65 590 m³ 116 117


Lieferung Beton 2 20 m³ 120 117

Lieferung Asphalt 3 30 m³


69



Stand 20.12.2006




Der Anschluss des HEZ Ost erfolgt über eine Trasse im öffentlichen Straßenraum

(„Grenzweg“ und „Im Taubengrund“). Während der Leitungsverlegung wird diese

Straße partiell einseitig gesperrt und der Verkehr mittels Einsatz einer Lichtsignalanlage

wechselseitig freigegeben.






Bauzeit:

3 Monate

Haupteinflugzeichen (HEZ) Ost


Einheit


Transporte




Abfuhr Baustraßenmaterial auf Bereitstellungsfläche 71 650 m³ 6 215


9 215



88 800 m³ 11 215


Lieferung Asphalt 14 140 m³ 13 215

24 215

25 215

26 296

30 67

38 215

39 215

54 159

90 28

92 282

93 282

116 159

117 159

119 215

120 159

70




Terminal 3 (Gebäude)

Die Inbetriebnahme des Gebäudekomplexes Terminal 3 erfolgt nach derzeitigem

Planungsstand in 2 Ausbaustufen. Aus baulogistischen Gesichtspunkten wird die

Herstellung des Gebäudekomplexes in 4 Bauabschnitten betrachtet.

Gemäß nachfolgender Abbildung erfolgt zunächst die Herstellung des Piers H. Dazu

ist erforderlich, dass die für diesen Bereich erforderlichen Entwässerungsanlagen

außerhalb der Hochbaumaßnahme parallel dazu erstellt werden. Die zugehörigen

Vorfeldflächen werden entsprechend dem Baufortschritt des Gebäudes realisiert.

Im nächsten Bauabschnitt werden der Pier I sowie das Mittelmodul des Hauptgebäudes

erstellt. Voraussetzung dafür ist die parallele Fertigstellung der Entwässerungsanlagen

im Baubereich sowie der ersten 4 Bauabschnitte des PTS-Tunnels.

Zeitgleich mit der Fertigstellung des Mittelmoduls des Hauptgebäudes erfolgt die

Fertigstellung des Bauwerkes der Terminalvorfahrt. Die zugehörigen Vorfeldflächen

werden entsprechend dem Baufortschritt der Hochbaumaßnahme erstellt.

Im dritten Bauabschnitt wird Pier J sowie das westliche Modul des Hauptgebäudes

errichtet. Dazu ist erforderlich, dass die für diesen Bereich erforderlichen Entwässerungsanlagen

parallel dazu fertiggestellt werden. Die zugehörigen Vorfeldflächen

werden entsprechend dem Baufortschritt der Hochbaumaßnahme erstellt.

Im vierten und letzten Bauabschnitt wird Pier G und das östliche Modul des Hauptgebäudes

errichtet. Parallel dazu werden die für diesen Bereich erforderlichen Entwässerungsanlagen

fertiggestellt. Die zugehörigen Vorfeldflächen werden entsprechend

dem Baufortschritt der Hochbaumaßnahme erstellt.

Die Bauzeit der einzelnen Bauabschnitte beträgt zwischen 23 und 36 Monaten.




71



Stand 20.12.2006





Bauzeit:

Terminal 3 Gebäude

für die einzelnen Bauabschnitte zwischen 23 und 36 Monaten


Einheit


Transporte






Abfuhr Beton 929 9.290 m³ 84 187.309

116 270.223

Lieferung Material allgemein 68.888 1.377.760 t 117 270.223


560 5.100 m³ 120 270.223

Lieferung Beton 82.914 625.630 m³

Abb. 3-2:

Prinzipdarstellung Terminal 3 (baulogistische Abschnitte)

72




Tab. 3-33: Zuordnung der Bauwerksnummern

Anmerkung: Rückbau und Sicherungsmaßnahmen sind hier nicht dargestellt

Baumaßnahme Tab.-Nr. zugehörige Bauwerksnummern Bemerkungen


und zugehörige

Rollwege

3-1 0001, 0002, 0003, 0004, 0005, 0006, 0007,

0008, 0009, 0010, 0011, 0012, 0013, 0014,

0015, 0018, 0020, 0023, 0026, 0031, 0032,

0033, 3.004, 3.005, 3.006, 3.007, 3.008,

3.009, 3.022, 3.023, 3.024, 3.025, 3.026,

3.027

Rollbrücke West 1

und Rollbrücke

West 2

Rollbrücke Ost 1,

Ost 2 und Betriebsstraßentunnel

3-2 0016, 1008, 1009, 1010, 1057, 1058, 1059,

1060, 1061, 1065, 1066, 1067, 1069, 1070,

1071, 1072, 1611, 1612, 1613, 1614, 1615,

1616, 1652, 1653

3-3 0019, 0021, 0022, 0024, 0025, 3.010, 3.011,

3028, 3029

GA - Gelände 3-4 Keine eigene Bauwerksnummer.

Baulogistisch

sep. berücksichtigt.

Vorfeldflächen

3-5 0159, 0160, 5022, 5031, 5107

Terminal

Erweiterung

Flugbetriebsflächen

Verkehrsanlagen

Bereich Nordwest

Okrifteler Straße

Nord,Tunnel LBNW,

Anschluss Airportring

3-6 0028, 0029, 0100, 0101, 0102, 0103, 0104,

0105, 0106, 0107, 0108, 0109, 0110, 0111,

0112, 0113, 0114, 0115, 0116, 0117, 0118,

0119, 0120, 0121, 0122, 0123, 0124, 0125,

0126, 0127, 0128, 0129, 0130, 0131, 0132,

0133, 0134, 0135, 0136, 0137, 0138, 0139,

0140, 0141, 0142, 0143, 0145, 0146, 0147,

0148, 0149, 0150, 0151, 0152, 0153, 0156,

0157, 0158, 0161, 0162, 0163, 0164, 0165,

0166, 0167, 0168, 0169, 0170, 0171, 0172

3-7 1006, 1007, 1389 Keine eigene Bauwerksnummer

für geplante

Betriebsstraßen.

Baulogistisch

3-8 1000, 1002, 1003, 1005, 1009, 1021, 1022,

1051, 1054, 1055, 1056, 1068, 1600, 1601,

1602, 1603, 1604, 1605, 1606, 1607, 1608,

1609, 1610, 1650, 1651, 1654

Zaunstraße 3-9 1402, 1404, 1406, 1408, 1410, 1411, 1412,

1414, 1415, 1416, 1418, 1420, 1421, 1422,

1423, 1424, 1425, 1426, 1427, 1428, 1430,

1434, 1436, 1438, 1440, 1441, 1442, 1443,

1444, 1445, 1446, 1448, 1450, 1452, 1453,

1454, 1456, 1458, 1459

Okrifteler Straße Süd 3-10 1131, 1132, 1133, 1393, 1394, 1395, 1620,

1621a, 1622, 1623, 1624

berücksichtigt.

Keine eigene Bauwerksnummer

für geplante


Baulogistisch



73



Stand 20.12.2006





Tor 31 Neu 3-11 1134, 1625, 1626, 1627, 3.017

Betriebsstraße Werft 3-12 Keine eigene Bauwerksnummer.

Baulogistisch


Tunnel Startbahn

West

3-13 1310, 1311, 1312, 1313, 1314, 1315 Keine eigene Bauwerksnummer

für geplante


Baulogistisch berücksichtigt.

Tunnel GFA-

3-14 1300, 1301, 1302

Anschlusstunnel

PTS - Bauwerk 3-15 Keine eigene Bauwerksnummer.

Baulogistisch


Ellis Road Nordbereich

Ausbau Frankfurter

Kreuz inkl. Entwässerung

Ausbau BAB 5 inkl.

Entwässerung und

Leitungsverlegung



3-16 1237, 1580, 1582, 1584, 1586 Keine eigene Bauwerksnummer

für geplante


Baulogistisch berücksichtigt.

3-17 1170, 1171, 1180, 1182, 1372, 1373, 1374,

1375, 1700

3-18 1172, 1173, 1174, 1201, 1361, 1362, 1365,

1367, 1502, 1504, 1506, 1518, 1701, 1702,

1703, 3.025, 3.026, 3.027

3-19 1200, 1202, 1205, 1210, 1211, 1220, 1221,

1222, 1230, 1332, 1334, 1336, 1363, 1376,

1508, 1510, 1512, 1514, 1515, 1516, 1520,

1522, 1524, 1526, 1528, 1529, 1530, 1531,

1532

3-20 1175, 1176, 1177, 1178, 1179, 1181, 1183,

1184, 1185, 1186, 1335, 1351, 1352, 1353,

1354, 1355, 1356, 1357, 1358, 1359, 1360,

1369, 1378, 1379, 1380, 1381, 1387, 1388,

1389, 1390, 1704, 1705, 1706, 1707, 1708,

1709, 1710, 1711, 1712, 1713, 1715, 1716,

1717, 1880, 1881, 3.028, 3.029

Vorfahrt Terminal 3 3-21 1231, 1233, 1235, 1236, 1240, 1241, 1242,

1250, 1251, 1252, 1260, 1270, 1272, 1280,

1281, 1290, 1291, 1534, 1536, 1538, 1540,

1542, 1544, 1550, 1551, 1552, 1554, 1556,

1558, 1560, 1562, 1564, 1566, 1568, 1570,

1572, 1574, 1576, 1577, 1578, 1592, 3.022

74





sonstige Betriebsstraßen 3-22 1466 Keine eigene Bauwerksnummer

für

geplante Betriebsstraßen.

Baulogistisch


Abwasserreinigungsanlage

und Ableitungssammler

zum Main

3-23 3.001, 3.002, 3.003, 3.011, 3.012,

3.017, 3.101, 3.102, 3.103, 3.104,

3.105, 3.106, 3.107, 3.108, 3.109,

3.110, 3.111, 3.112, 3.113, 3.114,

3.115, 3.116, 3.117, 3.118, 3.119,

3.120, 3.121, 3.122, 3.123, 3.124,

3.125, 3.126, 3.127, 3.128, 3.129,

3.130, 3.131, 3.132, 3.133, 3.134

Versickerungsanlage 3-24 3.024, 8032 Keine eigene Bauwerksnummer

für

geplante Betriebsstraßen.

Baulogistisch


Weitere Anlagen der

Ver- und Entsorgung

Leitungsumverlegung

Bereich LBNW

Leitungsumverlegung südlicher

Erweiterungsbereich

Hochspannungskabel / -

leitungen

3-25 3.012, 3.013, 3.014, 3.015, 3.016,

3.018, 3.023, 3.030

3-26 5001, 5002, 5004, 5005, 5006, 5007,

5008, 5012, 5013, 5016, 5020, 5021,

6200, 6222, 8003, 8013, 8014, 8016

3-27 4400, 4413

3-28 Keine eigene Bauwerksnummer.

Baulogistisch


Feuerwache 4 3-29 1004 Gebäude und Außenanlagen

keine

eigene Bauwerksnummer.

Baulogistisch


Haupteinflugzeichen (HEZ)

West

Haupteinflugzeichen (HEZ)

Ost


Baulogistisch



Baulogistisch


Terminal 3 Gebäude 3-32 Keine eigene Bauwerksnummer.

Baulogistisch



75



Stand 20.12.2006






Ersteller PÖYRY INFAR GmbH / IMS Ingenieurgesellschaft mbH

Stand 20.12.2006

76




4 Baustraßen, Baustelleneinrichtungsflächen

und Bereitstellungsflächen

4.1 Baustraßen

Die temporär anzulegenden Baustraßen ermöglichen den An- und Abtransport von

Baumaterialien und das Befahren mit schweren Baumaschinen. Für die Herstellung

der Baustraße wird der anstehende Mutterboden im Fahr- und Wegebereich entfernt.

Durch den schichtweisen Einbau von tragfähigen Materialien wird die Befahrbarkeit

gewährleistet.

Anbindepunkte von Baustraßen an das übergeordnete Straßennetz werden im

Rahmen der Ausführungsplanung beplant und rechtzeitig mit dem jeweiligen Baulastträger

im Detail abgestimmt.

Die voraussichtlichen Verkehrslasten (Krane, Mischfahrzeuge u.v.m.) werden bestimmt

und die Flächen ausreichend befestigt, um insbesondere die Befahrbarkeit

bei schlechten Witterungsverhältnissen (Regen, Schnee) zu gewährleisten.

Wo möglich erfolgt die Anlage von Baustraßen auf solchen Flächen die später ohnehin

für den Verkehr befestigt werden. Somit erfolgt bereits durch den Baustellenverkehr

eine hohe Verdichtung des Untergrundes. Bereits für den Bauverkehr erforderliche

Maßnamen des Unterbaus werden in die späteren Straßenbaumaßnahmen

einbezogen.

Unter Termin- und Kostengesichtspunkten sowie wegen der Wiederverwendungsmöglichkeit

des Baustraßenmaterials erfolgt die Ausführung als Schottertragschicht

mit einer Dicke von 40 cm. Der anstehende Oberboden wird entfernt und das

Schottermaterial anschließend eingebaut und verdichtet. Eine zusätzliche Regenwasserableitung

der Baustraße ist infolge der Durchlässigkeit des Materials nicht

erforderlich. Nach Beendigung einer Baumaßnahme wird das Baustraßenmaterial

ausgebaut und nach erfolgter Reinigung bei neuen Maßnahmen wieder verwendet.

Die Fahrbahnbreite beträgt bei einspuriger Befahrbarkeit 3,00 m und bei zweispuriger

Befahrbarkeit 7,00 m. Der Kurvenradius wird größer als 15,00 m angenommen.

Der Regelaufbau ist im Plan B 5.3-6 dargestellt.

Um einen reibungslosen Ablauf der Baustellenfunktionen sicherzustellen, werden

Baustraßen nach den Grundregeln des Straßenbaues angelegt und dimensioniert.

Baustraßen müssen bei jedem Wetter und in jeder Jahreszeit befahrbar sein und

keine Wartungsarbeiten während der Bauzeit erfordern. Radien für Wendeplätze

und ausreichender Platz für den An- und Abtransport von Containern sind vorgesehen.

Baustraßen werden mit dem Ende der Baumaßnahme zurückgebaut.

Die Rodungsarbeiten werden mittels Harvester und Rückegeräten durchgeführt.

Der Transport und die Beladung der Transportfahrzeuge ist auf den befahrbaren


77



Stand 20.12.2006




Waldwegen möglich. Unter Umständen sind unbefestigte Tageslagerflächen wegenah

für den Abtransport anzulegen.

Eine Bereitstellung von Baumaterial ist auf allen Baustellenflächen an allen Stellen

möglich, daher ist zum jetzigen Zeitpunkt eine konkrete Verortung nicht möglich.

Für die Bearbeitung der Stubben und die Einfräsung in den Oberboden sind die

eingesetzten Fräsen den Bodenverhältnissen entsprechend ausgelegt und benötigen

keine befestigte Zuwegung. Der Rückbau von Gebäuden und baulichen Anlagen

ist über die bisherigen Zufahrtswege vorgesehen.

Der Oberbodenabtrag wird dem Stand der heutigen Technik entsprechend mit geländetauglichen

Geräten und Fahrzeugen abgewickelt. Baustraßen sind nicht erforderlich.

Oberboden, der zu einem späteren Zeitpunkt bei einer Baumaßnahme wieder

eingebaut werden soll, wird auf der entsprechenden Baustelle bzw. im zugehörigen

Baubereich bei einer Mietenhöhe bis zu 2 m auf den u. a. dafür vorgesehenen

Baustelleneinrichtungsflächen gelagert.

4.2 Baustelleneinrichtungsflächen (BE-Flächen)

Baustelleneinrichtungsflächen dienen der Aufnahme sämtlicher Einrichtungen und

Gerätschaften, die für eine vertragsgemäße Ausführung der Bauleistung erforderlich

sind. Hierzu gehören Magazine und Werkstätten, Lagerplätze, Container, Ü-

bergabestellen für Ver- und Entsorgungsleitungen, Baustellenbetankungsanlagen,

das Baustellenbüro, Mannschaftsunterkünfte, Toiletten und Duschräume, Krane

und sonstiges Baugerät.

Baustelleneinrichtungsflächen bilden die technische und organisatorische Voraussetzung

für die Erstellung von Bauwerken und werden für den schweren Baustellenverkehr

ausgelegt. Sie unterliegen einer permanenten Überwachung und Wartung

während der Bauzeit.

Die BE-Flächen werden als Schottertragschicht mit einer Dicke von 40 cm ausgeführt.

Der anstehende Oberboden wird entfernt und das Schottermaterial anschließend

eingebaut und verdichtet. Eine zusätzliche Regenwasserableitung der Baustelleneinrichtungsfläche

ist infolge der Durchlässigkeit des Materials nicht erforderlich.

Die Baustelleneinrichtungsflächen werden soweit möglich an die Versorgungsnetze

für Trinkwasser und Strom sowie an die Schmutzwasserableitung der in der Nähe

befindlichen Leitungssysteme angeschlossen. Sofern das nicht möglich ist, werden

alle für den Bauprozess und für die Baustelleneinrichtung erforderlichen Medien in

mobiler Bevorratung auf der Baustelle vorgehalten. Zusätzliche Flächen werden

nicht erforderlich. Für den Betrieb von Betankungsanlagen gilt, dass diese entsprechend

den Richtlinien und Vorschriften zum Schutz des Bodens und des Grundwassers

ausgelegt werden. Es kommen nur zugelassene und zertifizierte Anlagen

zum Einsatz. Dies gilt sinngemäß auch für Lagerflächen für wassergefährdende

Stoffe (Öle, etc.).

78




Außer den Teilbaumaßnahmen zugeordneten Baustelleneinrichtungsflächen werden

zwei Logistikflächen vorgesehen (siehe Plan B 5.1-1). Diese dienen u. a. der

Aufnahme von übergeordneten Baumaterialien und –maschinen, wie z. B Mischanlagen

und Mischgut, Materialien mit langen Lieferzeiten - die nicht „just-in-time“ zugeliefert

werden können -, sowie eventuell erforderlicher, zusätzlicher Übernachtungs-

und Tagesunterkünfte. Bei Bedarf werden diese Logistikflächen auch als Bereitstellungsflächen

für wiederverwendbare Baumaterialien (Baustraßenmaterial

etc.) genutzt. Die Logistikflächen wurden so positioniert, dass diese zentral innerhalb

der Hauptbaugebiete liegen, eine entsprechende Infrastrukturanbindung (Verund

Entsorgung) relativ einfach realisierbar ist und über die Bauzeit störungsfrei betrieben

werden können. Auf den beiden Logistikflächen ist jeweils die Errichtung einer

Mischanlage vorgesehen. Nach jetzigem Planungsstand wird die südliche Logistikfläche

(Gesamtgröße ca. 104.000 m 2 ) bei einer temporären Maximalbelegung

mit folgenden Matarialien beschickt:

• Oberboden: ca. 41.000 m³, Lagerhöhe: 2 m,

Flächenbedarf: ca. 20.500 m²

• Baustraßenmaterial: ca. 57.000 m ³, Lagerhöhe: 4 m,

Flächenbedarf: ca. 14.250 m²

• Bevorratung Zuschlagsstoffe für Beton und Asphalt: ca. 4.700 m³,

Lagerhöhe: 4 m, Flächenbedarf: ca. 1.200 m²

Die restlichen Flächen stehen für andere Nutzungen (Mischanlage, Materiallagerung,

etc.) zur Verfügung.

Die nördliche Logistikfläche wird für die Mischanlage, Bevorratung der Zuschlagstoffe

und zur zentralen Materiallagerung genutzt. Im Bereich der LBNW erfolgt ein

Geländeausgleich, Bodenmaterial wird auf der Logistikfläche nicht gelagert.

Für die Logistikflächen ist keine über die der Baustelleneinrichtungsflächen hinausgehende

Oberflächenbefestigung erforderlich. Neben dem auch für die BE-Flächen

vorgesehenen Anschluss an vorhandene Ver- und Entsorgungsnetze werden die

Logistikflächen, soweit möglich, mittels mobiler Trafostationen (Container) an das

vorhandene Hochspannungsnetz angeschlossen. Dieser Anschluß wird für die ausreichende

Stromversorgung der umfangreichen Einrichtungen auf den Logistikflächen

erforderlich.

Die Größen der Flächen (BE-Flächen, Logistikflächen, etc.) resultieren aus den örtlichen

Gegebenheiten und den Erfordernissen bei der Realisierung. Bei den Baumaßnahmen

sind die Vorgaben aus der Planfestellung zwingend einzuhalten.

Folgende Baustraßen, BE- und Logistikflächen sind vorgesehen:


79



Stand 20.12.2006




Tab. 4-1:

Verzeichnis Baustraßen, BE- und Logistikflächen

Baustraßen und Baustelleneinrichtungsflächen

für Bauwerksbereiche

BE-Flächen bzw.

Baustraßenflächen

(m²)

Dauer der

Inanspruchnahme

(Monate)

Bemerkungen

Ableitungssammler Landebahn NW - Main 11000

Einleitbauwerk 1400

12


60100

18300

1800

22

25000

Tunnel Landebahn NW

7000

1500

16

48200 3

52600 3

3300

3400

3

RWE Neubau

600

82400 2

12300

4400

4

22600

25500

78200

39900

RWE Rückbau

10100

3

17900

2000

39000

30800

Rollbrücken Ost

12100

15

31000

Stauraumkanal P 3000

11

9600

10200

14

Rollbrücken West

6400

6200

6400

11

Feuerwache 4 8400 14

HEZ Ost LBNW 2200 3

Anflugblitzbefeuerung 300 3

HEZ West LBNW 2700 3

PTS-Tunnel 12600 26

Annahme

RWE-

Planung

Annahme

RWE-

Planung

temporär

wechselnd

temporär

wechselnd

80








(m²)

Dauer der


(Monate)

Bemerkungen

Terminal 3 und Vorfeldflächen

5100

16500

3200

5100

6800

3100

3700

8300

2400

4900

2100

7000

96

10800

Terminalvorfahrt 5400 6

Baustellenrandbereich Umbau AS Zeppelinheim 3200 10

Brücke Umbau AS Zeppelinheim Ost 15800 11

Brücke Umbau AS Zeppelinheim Mitte und West 5000 11

Brücke über die Riedbahn Umbau AS Zeppelinheim

1100

11

Ingenieurbauwerke 6400 5

Terminal 3 51900 18

GFA Tunnel 5300 36

GFA Tunnelerweiterung 16800 21

Flugbetriebsflächen - nördlicher Bereich Nordwest 4700

Flugbetriebsflächen - nördlicher Bereich Nordost 2800

50

Flugbetriebsflächen - südlicher Bereich West 11400

Flugbetriebsflächen - südlicher Bereich Ost

11300

45

10000

Okrifteler Straße Süd 3700 3

Okrifteler Straße, Tunnel bis Werft West

2000

5

9800

Tor 31 Verlegung und Anbindung Betriebsstraße 13600 4

Okrifteler Straße, Anbindung GA 2000 2

ARA 3900 16

Versickerungsanlage 1700 6

Regenrückhaltebecken - D 4700 9

Regenrückhaltebecken - E 3600 13

Regenrückhaltebecken - G 2800 14

Regenrückhaltebecken - K 2000

Ableitungssammler Startbahn 18 West 9200

8

temporär

wechselnd

temporär

wechselnd

temporär

wechselnd

temporär

wechselnd


81



Stand 20.12.2006








(m²)

Dauer der


(Monate)

Bemerkungen

Regenrückhaltebecken - 32/33 2400 4

Umbau Frankfurter Kreuz 10900 16

BAB 5

1000

13700

14

Ellis-Road Tor 1 bis Tor 33 20100 6

VEZ West

300

25

2

3200

VEZ Ost

200

100

2

700


13900

6300

33


4200

4200

14

Treibstoffleitung Nord 5000 4

Treibstoffleitung Süd Rückbau 1200

Treibstoffleitung Süd Rückbau Zuwegung 3100

2

Zentrale Logistikfläche Süd 33300 108

Temporäre Logistikfläche Süd 70600 108

Beprobungsfläche Süd 13000 101

temporär

wechselnd

temporär

wechselnd

Bereitstellungsflächen (Erdbaumaterial, Baustoffe)

Folgende Bereitstellungsflächen werden eingerichtet bzw. genutzt. Hierbei werden

die geltenden rechtlichen Festlegungen zum Umgang mit Oberboden, Erdaushub

sowie belasteten und verunreinigten Böden berücksichtigt. Sollten entsprechende

Genehmigungen zur Zwischenlagerung der Böden erforderlich werden, so werden

diese rechtzeitig beantragt.

−

Bereitstellungsflächen auf den Baustellen (unbelasteter Erdaushub und Oberboden)

Oberboden und Erdbaumaterial, das zu einem späteren Zeitpunkt bei einer

Baumaßnahme wieder eingebaut werden soll, wird auf der entsprechenden

Baustelle bzw. im zugehörigen Baubereich bei einer Mietenhöhe bis zu 2 m auf

den dafür vorgesehenen Baustelleneinrichtungsflächen gelagert.

Da es sich hierbei um kurzzeitige Bereitstellungsflächen für unbelastetes Erdbaumaterial

handelt, sind besondere Schutzmaßnahmen und Genehmigungen

nicht erforderlich.

82




Die Dauer der Inanspruchnahme entspricht maximal der Dauer der Baumaßnahmen

(siehe Anlage 1).

Die gelagerte Menge je Teilbaumaßnahme sowie die Gesamtmenge ist in der

Anlage 2 dargestellt.

− Bereiche für die Beprobung von evtl. Altlastenverdachtsflächen

Im nördlichen und südlichen Bereich des Erweiterungsgeländes ist jeweils eine

temporäre Bereitstellungsfläche zur Beprobung vorgesehen. Diese Beprobungsflächen

werden mit Erdgewinnungsmaterial aus den Altlastenverdachtsflächen

belegt.

Nach heutigem Planungsstand fallen zeitlich verteilt ca. 2.500.000 m 3 Material

an.

Zur Vermeidung von Umweltbeeinträchtigungen während der Bereitstellung erhalten

diese Flächen eine Oberflächenbefestigung aus Beton oder Asphalt mit

einem nach außen geneigten Dachprofil. Eine gesonderte Regenwasserableitung

und -behandlung ist nicht erforderlich, da das in Mietenform gelagerte Material

unverzüglich mit wasserdichten Bahnen gegen das Eindringen von Niederschlagswasser

geschützt wird. Alternativ wird eine Zeltüberdachung vorgesehen

(vgl. Merkblatt „Entsorgung von Bauabfällen“, Stand: 04.04.2006).

Falls im Zuge der Baumaßnahmen Erdgewinnungsmaterial der Zuordnungswerte

ab Z3 (nach LAGA) anfallen, müssen sog. Schwarz-Weiss-Baustellen eingerichtet

werden. Diese werden entweder direkt an der Anfallstelle des kontaminierten

Materials errichtet oder sind Teil einer Zwischenlagerstätte, die für die

Aufnahme derartiger Materialien vorgesehen ist. Zur Sicherstellung eines möglichst

reibungslosen Bauablaufes erfolgt die Einrichtung direkt an der Anfallstelle

nur, wenn große Mengen kontaminierten Materials erwartet werden. Die

Schwarz-Weiss-Baustelle umfasst die Abgrenzung des Baugeländes/ Zwischenlagers

durch versetzbare Schutzzäune, so dass Unbefugte das Gelände nicht

betreten können, sowie die Schwarz-Weiss-Anlagen (inkl. Sanitärräume, Unterkünfte,

Pausenräume für die Beschäftigten) und Materialcontainer. Die Abgrenzung

des Baugeländes erfolgt im Weiteren durch Dekontaminationsanlagen wie

z.B. eine Fahrzeug- und Reifenwaschanlage, ein befestigter und ggf. eingehauster

Waschplatz (mit Abscheideeinrichtungen) zur Reinigung von Fahrzeugen

und Geräten, eine besondere Personenschleuse sowie Behälter zum

Auffangen, Sammeln und Abtransportieren gefahrstoffbelasteter Materialien.

Die Schwarz-Weiss-Anlage besteht aus drei untereinander verbundenen Räumen.

Der dem Eingangsbereich zugewandte Teil dient als sogenannter Weiss-

Bereich dem Ablegen, Aufbewahren der Straßenkleidung und ggf. als Aufenthaltsraum

für die Arbeitspausen. Der sich anschließende Mittelteil enthält die

sanitären Einrichtungen (Waschbecken, Duschen, Toiletten). Auf der der Baustelle

zugewandten Seite schließt sich an den Mittelteil der sog. Schwarz-

Bereich an, der dem Anlegen und Ablegen der Arbeitskleidung dient. Im

Schwarz-Bereich gilt allgemeines Rauch- bzw. Essverbot.

Im Anhang 8 zur 4. BImschV ist geregelt, dass Anlagen zur Behandlung bzw.

zeitweiligen Lagerung von besonders überwachungsbedürftigen Abfällen (nach

§ 10 bzw. § 19 BImschG) genehmigt werden müssen. Im Rahmen der hier betrachteten

Baumaßnahmen ist eine Behandlung oder längerfristige Lagerung


83



Stand 20.12.2006




von besonders überwachungsbedürftigen Abfällen nicht vorgesehen. Die Kurzzeitige

Lagerung von Erdgewinnungsmaterial aus Altlastenverdachtsflächen, erfolgt

nur aus Gründen der Beprobung und der Wartezeit (2-3 Tage) bis zur

Klassifizierung auf dem Gelände der Entstehung. Im Anschluß daran wird das

Material sofort auf eine geeignete Deponie verbracht. Daher sind nach heutigem

Kenntnisstand keine weiteren Genehmigungen erforderlich und werden somit

nicht beantragt.

Beprobungsfläche Nord:

Die Flächengröße beträgt ca. 25.000 m².

Die Gesamtdauer der Inanspruchnahme einschließlich der Unterbrechungen in

der Beschickung der Beprobungsfläche ergibt sich aus der Dauer der Erdbauarbeiten

im Erweiterungsbereich Nord-West.

Beprobungsfläche Süd:

Die Flächengröße beträgt ca. 13.000 m².

Die Gesamtdauer der Inanspruchnahme einschließlich der Unterbrechungen in

der Beschickung der Beprobungsfläche ergibt sich aus der Dauer der Erdbauarbeiten

im Erweiterungsbereich Süd.

−

Externe Lagerflächen

Externe Lagerflächen dienen einerseits zur Deponierung von nicht wiedereinbaufähigem

Material und andererseits zur temporären Lagerung von wiederverwendbaren

Materialien für andere Baumaßnahmen. Als externe Lagerflächen

zur Deponierung von Erdbaumaterial kommen in Abhängigkeit der abfalltechnischen

Einstufung des anfallenden Materials prinzipiell die folgenden

Standorte in Frage:

Kommunale Deponien (für kontaminierten Bodenaushub - LAGA Z3 und Z4)

− Wiesbaden

− Flörsheim-Wicker

− Büttelborn

− Gelnhausen

− Budenheim

Boden- und Baustoffaufbereitungsanlagen

(für minder belasteten Bodenaushub – bis LAGA Z2)

− BKS Büttelborn und Wiesbaden

− remex – Kelsterbach

− Südhessische Wertstoffrückgewinnungs GmbH - Messel

− Aufbereitungsanlage auf der Deponie Flörsheim-Wicker

− Gaul – Wiesbaden

84




Verfüllungen Kiesgruben

(für nicht belasteten Bodenaushub – LAGA Z0 (Z1.1))

− Sehring – Langen

− Rückverfüllungen von Kiesgruben in Großwallstadt, Weißkirchen,

− Babenhausen und Geinsheim

Eine weitere Möglichkeit zur Ermittlung des optimalen und wirtschaftlichsten Verwertungsweges

und der Gewährleistung eines reibungslosen Ablaufs der Verwertung

wird im Folgenden aufgezeigt:

Rechtzeitig vor Beginn der Baumaßnahmen erfolgt die Einrichtung eines „Entsorgungs-

und Stoffmanagements“. Diese Institution steuert alle Arbeiten, die für eine

sachgerechte und schadlose Verwertung der Materialien notwendig sind. Dazu gehören

im Wesentlichen:

−

−

−

−

−

−

−

−

Erstellen eines Entsorgungs- und Verwertungskonzeptes in Abhängigkeit

von der terminlichen Realisierung der einzelnen Baumaßnahmen und damit

des Anfalls der Materialien. Hierfür werden die zum entsprechenden

Zeitpunkt zur Verfügung stehenden Möglichkeiten der Verfüllungen/ Auffüllungen

und sonstiger Verwertungsmaßnahmen ermittelt und bewertet.

Festlegen des Probennahme- und Analyseumfangs

Vornehmen abfalltechnischer Einstufungen

Ausarbeiten von Leistungsverzeichnissen zur Entsorgung

Auswertung der Angebote und Beauftragung / Vergabeempfehlung

Organisation und Überwachung der Entsorgung, aushubbegleitend

Abstimmungen mit Behörden

Berichtswesen

Als Ergebnis der Arbeit des „Entsorgungs- und Stoffmanagements“ werden terminlich

zum Bauablauf passende Entsorgungsmöglichkeiten aufgezeigt, wie im Folgenden

exemplarisch aufgeführt:

Verfüllungen/Auffüllungen für andere Baumaßnahmen

(für nicht oder minder belasteten Bodenaushub – bis LAGA Z1.1)

− Lärmschutzwälle

− Flächenauffüllungen

− Anschüttungen (z.B. Brückenbauwerke o.ä.)

Sonstige Verfüllungen/Auffüllungen

(für nicht oder minder belasteten Bodenaushub – bis LAGA Z1.1 / Z1.2)

− Verfüllungen von Tongruben oder Steinbrüchen in Hessen/Rheinland-Pfalz

(z.B. in : Mainhausen, Altenmittlau, Montabaur, Strohn u.ä.)

− Verfüllungen Nordrhein-Westfalen auch über Schiffstransport


85



Stand 20.12.2006




Sonstige Verwertungsmaßnahmen

− toniges Material – z.B. Ziegeleien oder Deponieabdichtungen

− Kies-Sand – Betonwerke o.ä.

Störstoff- und schadstoffbelasteter Bauschutt

Infolge unterschiedlicher Bauwerkstypen aus verschiedenen Bauepochen und dem

damit verbundenen Einsatz mannigfacher Baumaterialien sind beim Abbruch gewisse

Mengen an

−

−

störstoffbelastetem Bauschutt sowie

schadstoffbelastetem Bauschutt

zu erwarten.

Die Einschätzung von störstoffbelastetem Bauschutt kann gemäß der Richtlinien

der LAGA erst nach Abbruch, Fraktionierung und Begutachtung zur Wiederverwendungsfähigkeit

vorgenommem werden.

Eine Einschätzung des Potentials von Schadstoffbelastungen vorhandener Baumaterialien

ist im Zuge einer konkretisierten Abrissplanung vorzunehmen. Diese Abrissplanung

ist nicht Gegenstand der Planfeststellungsunterlagen und erfolgt im

nächsten Schritt im Rahmen der Ausführungsplanung.

Hiervon sind insbesondere Gebäude bzw. Gebäudeteile mit unkontrolliertem Einsatz

von Baumaterialien während Bau- oder ggf. Umbau- und Erweiterungsmaßnahmen

betroffen. Vorwiegend treten Schadstoffbelastungen auf durch

−

−

−

−

−

−

umwelt- und gesundheitsgefährdende Farb- oder Anstrichmittel, Holzschutzmittel,

Flammschutzmittel, Klebe- oder Dichtungsmittel mit Halogenkohlenstoffverbindungen

oberflächliche oder imprägnierende Verunreinigungen von Gebäudeteilen durch

Mineralölkohlenwasserstoffe

pechhaltige Bauteile wie Fugendichtungen oder Dachpappeneindeckungen

Faserbaustoffe und Verbundbaustoffe mit Faseranteilen, die als Krebserreger

klassifiziert werden

Füll- und Dämmmittel – geschäumte Kunststoffe, die unter Verwendung umweltschädlicher

Treibmittel hergestellt wurden (FCKW)

rußhaltige bzw. rußbehaftete Bauteile von Feuerstätten mit erhöhten PAK-

Konzentrationen

Die besonderen Maßnahmen zur Aufnahme dieser Bauabfälle, Bereitstellung zur

Entsorgung und die Entsorgung selbst sind ebenfalls mit einer detaillierten Abrissplanung

darzustellen. Wie oben bereits erwähnt, erfolgt dies im Rahmen der Ausführungsplanung.

Hierbei wird dann, wie bereits vorgeschlagen, ein „Entsorgungsund

Stoffmanagement“ installiert, welches die Abrissplanungen begleitet und rechtzeitig

vor Beginn der Baumaßnahmen die Steuerung übernimmt. Von dieser Institution

werden dann neben den bereits erwähnten Tätigkeiten wie z.B. Kubaturschät-

86




zung der anfallenden Erd- und Bauschuttabfälle, Auflistung möglicher weiterer Abfallarten,

Angaben zur Behandlung, Dauer und Ort der Zwischenlagerung auch weitere

Angaben zu detaillierten Entsorgungsmöglichkeiten und Anlagenkapazitäten

zum Zeitpunkt der Realisierung der Maßnahmen erarbeitet.

Zur Sicherstellung der Einhaltung gesetzlicher Vorgaben (Kreislauf- und Abfallwirtschaftsgesetz)

wird grundsätzlich zur Erreichung einer effektiven Trennung der Materialien

bei den Abbruchmaßnahmen nach einem selektiven Abrissverfahren vorgegangen.

Hierbei werden die mengenmäßig am meisten anfallenden Fraktionen

−

−

−

−

−

mineralische Materialien – möglichst sortenrein als Ziegel- und Betonbruch

Holz – soweit möglich als behandelt und unbehandelt getrennt

Metalle

Verbundmaterialien einschließlich unbedenklicher Faserbaustoffe und Kunststoffe

sowie

eine nicht recyclefähige Mischabfallfraktion

bereits direkt am Abbruchort durch das Abbruchunternehmen separiert und in ausreichender

Anzahl bereitgestellte Transportgeräte verladen.

Die Kontrolle und Steuerung der gewonnenen Stoffmassen entweder zum Einsatz

als Recyclingmaterial für andere Baumaßnahmen (auch vor Ort) oder zur externen

Entsorgung kann mit entsprechender Überprüfung von Qualitätsmerkmalen etc.

vom „Entsorgungs- und Stoffmanagement“ übernommen werden.

4.3 Baustellenver- und entsorgung

Die Flächen für die Baustelleneinrichtung werden grundsätzlich an die vorhandenen

bzw. geplanten Versorgungsnetze für Trinkwasser und Strom sowie an die

Schmutzwasserableitung angeschlossen. Sofern das nicht möglich ist, werden die

für den Bauprozeß erforderlichen Medien in mobiler Bevorratung auf der Baustelle

vorgehalten. Sofern Betankungsanlagen betrieben werden, werden diese entsprechend

den Richtlinien und Vorschriften zum Schutz des Bodens und des Grundwassers

ausgelegt. Es kommen nur zugelassene und zertifizierte Anlagen zum

Einsatz.

Die bei den Baumaßnahmen anfallenden Baustellenrestmassen und Baustellenabfälle

werden bereits vor Ort vorsortiert. Grundvoraussetzung für ein funktionierendes

System der getrennten Baustellenabfallerfassung sind hierbei insbesondere

entsprechende Vorgaben durch den Bauherren an seine Auftragnehmer. Die Kontroll-

und Steuerungsfunktion kann ebenfalls durch das zu installierende „Entsorgungs-

und Stoffmanagement“ wahrgenommen werden.

Sinnvoll und bewährt sind Systeme, bei denen Abfalltrenn- und Einsammeleinrichtungen

in den Baustellenbereichen zur flächendeckenden Erfassung bereit gestellt

werden, die von den Bauausführenden befüllt und dann durch zugelassene Entsorgungsbetriebe

einer Entsorgung oder Wiederverwendung zugeführt werden. Denk-


87



Stand 20.12.2006




bar wäre auch die Entsorgung über eine „Zentralstelle-Abfalllogistik“ über die alle

anfallenden Abfälle (auch Abbruchabfälle, etc.) laufen.

Um den abfallwirtschaftlichen Vorgaben gerecht zu werden und gleichfalls ein effektives

ökonomisches Potential von Wiederverwendungsmöglichkeiten auszuschöpfen,

ist eine Abfallfraktionierung vorzusehen in

−

−

−

−

−

−

Bauschutt

Bauholz

Baumischabfälle – als nicht recyclingfähige Anteile

Metallschrott

Wertstofffraktion – als Verpackungsmaterialien aus Papier, Pappe, Karton,

Folien, Styropor o.ä.

hausmüllähnliche Abfälle – aus Büro- und Sozialeinrichtungen

Bei zeitgleich ablaufenden Abbruch- und Neubautätigkeiten können ggf. die Erfassungssysteme

kombiniert und die Ablaufsteuerung zusammengefasst werden.

Zur Vermeidung von Umweltbeinträchtigungen und Störungen des Flugverkehrs

werden während der Durchführung von größeren Abbruch- und Rückbaumaßnahmen

entsprechende Vorkehrungen, wie z. B. Verwendung von Schüttgossen, Abdichtung

mit Planen sowie bei trockenem Wetter Wasserberieselung zur Verminderung

der Staubemissionen, getroffen.

88




5 Massenbilanzen

5.1 Erdmassen

Die anfallenden Erdmassen sowie entsprechende Bilanzierung mit Massenmanagement

sind in der Anlage 2 dargestellt.

− Oberboden auf Deponie bzw. externe Wiederverwertung: ca. 417.000 m 3

− An- und Abtransport Oberboden (Bereitstellungsflächen): max. ca. 816.000 m 3

− Einbaufähiger Boden auf Deponie bzw. ext. Wiederverwertung:ca. 3.793.000 m 3

− An- und Abtransport einbauf. Boden (Bereitstellungsfl.): max. ca. 363.000 m 3

− Abtransport nicht einbaufähiger Boden (Deponie): ca. 152.000 m 3

5.2 Rückbaumassen

− Massen aus Rückbau Hochbauten:

Gesamte Abbruchmaßnahmen: ca. 15.150 m 3

davon Mauerwerk: ca. 7.000 m 3

Stahlbeton: ca. 8.000 m 3

Stahl: ca. 1.100 t (= ca. 150 m 3 )

Holz: ca. 0 m 3

− Massen aus Rückbau befestigter Flächen: (siehe Anlage 2)

Beton: ca. 315.000 m 3

Asphalt: ca. 208.000 m 3

5.3 Neubaumassen

Die unter baulogistischen Gesichtspunkten (Transporte, Lagerflächen) relevanten

Neubaumassen betragen:

Baustraßenmaterial: ca. 57.000 m 3

Trag- und Frostschutzmaterial: ca. 1.374.000 m 3

Beton: ca. 2.527.000 m 3


Die Gesamtübersicht ist in der Anlage 2 dargestellt.

In der Massenbilanzierung sind die Rodungsmassen nicht enthalten, da für diese

keine Weiterverwendung bei den hier betrachteten Baumaßnahmen erfolgt. Die anfallenden

Materialien werden umgehend aus dem Baufeld entfernt und einer Weiterverarbeitung

zugeführt.

Die aus den Rodungsmaßnahmen resultierenden Transporte (Materialabfuhr) sind

den entsprechenden Teilbaustellen zugeordnet. Die anfallenden Massen aus der

Rodung sind in Kap. 6.1.4 aufgeführt.


89



Stand 20.12.2006




90




6 Transporte

6.1 Transportmengen

Auf der Basis der transportrelevanten Einbaumaterialien und Ausbaumassen sind

die anfallenden Transportmengen ermittelt worden.

Im Plan B5.1-1 (Transportwege und Logistikflächen) sind die für die Baumaßnahme

relevanten Transportwege dargestellt. Die Transportwegebelastungen durch die

Hauptbaumaßnahmen sind in der Beschreibung der Einzelmaßnahmen integriert

(s. Kap. 3). Die kumulative Transportwegebelastung ist im Kap. 6.2.3 dargestellt.

6.1.1 Baustoffe und Baumaterialien

Die unter transportrelevanten Gesichtspunkten ermittelten Massen betragen

Baustraßenmaterial: ca. 57.000 m 3

Trag- und Frostschutzmaterial: ca. 1.374.000 m 3

Beton: ca. 2.527.000 m 3


Die zeitliche Verteilung ist in der Anlage 2 dargestellt.

6.1.2 Baustellenrestmassen, Baustellenabfälle

Auf jeder Baustelle wird bereits eine Vorsortierung der anfallenden Abfälle vorgenommen.

Dazu werden flächendeckend ausreichend Container oder Transportbehälter

mit entsprechender Kennzeichnung bereitgestellt, die von den Bauausführenden

befüllt und dann durch zugelassene Entsorgungsbetriebe einer Wiederverwendung

oder Entsorgung zugeführt werden.

Die daraus resultierenden Transporte sind aus baulogistischen Gesichtspunkten

nicht relevant.

6.1.3 Oberboden und Erdmassen

In den Massenbilanzdiagrammen (Anlage 2) ist die kumulative Entwicklung der entsprechenden

Oberboden- und Erdmassen dargestellt.


91



Stand 20.12.2006




6.1.4 Rückbaumassen

−

Massen aus Rückbau Hochbauten:

Mauerwerk: ca. 7.000 m 3

Stahlbeton: ca. 8.000 m 3

Stahl: ca. 150 m 3

Holz: ca. 0 m 3

− Massen aus Rückbau befestigter Flächen: (siehe Anlage 2)

Beton: ca. 315.000 m 3


−

−

Massen aus Rückbau Baustraßen und BE-Flächen

Schotter: ca. 57.000 m³

Massen aus Rodungsmaßnahmen

Nutzholz: ca. 56.000 m³

Restmaterial: ca. 7.500 m³

6.2 Transportabläufe

6.2.1 Transportwege

Im Rahmen der Baumaßnahmen werden bestehende Straßen und Baustraßen für

den An- und Abtransport von Einbaumaterialien und Ausbaumassen als Transportwege

genutzt. Jedem Teilobjekt sind Ver- und Entsorgungsvorgänge mit den entsprechenden

Transportwegen zugeordnet. Die Teilbaumaßnahmen ergeben einzelne

Transportwegabschnitte mit unterschiedlicher zeitabhängiger Belegungsdichte.

Die Transportwegabschnitte sind mit Nummern (z.B. 95) gekennzeichnet. Durch

farbliche Markierung wird kenntlich gemacht, ob es sich um eine öffentliche (Externe)

oder auf Fraport-Gelände liegende Straße (Interne) handelt.

Die kumulative Transportwegbelastung dient als Grundlage für verschiedene andere

Gutachten. Daraus läßt sich der durch die Baumaßnahmen entstehende Verkehr

bis zu den Anbindepunkten an das übergeordnete Straßennetz ableiten. Die Anbindepunkte

an das übergeordnete Straßennetz sind:

− Querspange Kelsterbach (B 43)

− AS Zeppelinheim (BAB 5)

− Rüsselsheimer Straße (B 43)

− „Bundestrasse“ (B 43)

92




Im Plan B 5.1-1 sind die externen und internen Transportwegabschnitte dargestellt.

Deren zeitliche Belastung durch die einzelnen Teilbaumaßnahmen ist in Kapitel 3

beigefügt. Die kumulierte Transportwegbelastung durch die gesamte Baumaßnahme

kann Kap. 6.2.3 entnommen werden.

6.2.2 Transportarten

Der An- und Abtransport der benötigten und anfallenden Ver- und Entsorgungsgüter

erfolgt über das angrenzende Straßennetz. Infolge der Lage der Baumaßnahmen

und deren Entfernung zum übergeordneten Straßennetz bzw. zur ausgewählten

externen Lagerstätte ist aus ökonomischen und ökologischen Gesichtspunkten

nur der Transport mit Lkw’s sinnvoll.

Als Alternativen zum Lkw-Transport sind prinzipiell denkbar:

−

−

Im südlichen Erweiterungsbereich befindet sich ein zur Zeit ungenutzter Bahnanschluss,

der - eine entsprechende Eignung vorausgesetzt - für den Antransport

von Baumaterialen, insbesondere für den Terminalneubau, genutzt werden

könnte. Entsprechende Genehmigungen für die Nutzung diese Anschlusses und

der weiterführenden Streckenabschnitte werden rechtzeitig beantragt.

Im nördlichen Erweiterungsbereich kann am ehemaligen Caltex-Gelände eine

temporäre Schiffsanlegestelle eingerichtet werden. Erste Erhebungen haben

ergeben, dass eine dort bereits vorhandene Anlegestelle zur Zeit für den Umschlag

von Mineralölerzeugnissen etc. genutzt wird und damit nicht für den Umschlag

von Baumaterialien zur Verfügung steht. Mit Hilfe einer temporären

Schiffsanlegestelle könnte für die Baumaßnahmen im nördlichen Erweiterungsbereich

ein Massengüterumschlagplatz zwischen Binnenschiff und Lkw eingerichtet

werden. Die genehmigungsrechtlichen Aspekte werden zu einem späteren

Zeitpunkt betrachtet.

Die o.g. Alternativen scheiden infolge der dafür erforderlichen zusätzlichen Zwischenlagerstätten

sowie der auch dabei ohnehin erforderlichen Lkw-Transporte von

der Entladestelle zum Zwischenlager und von dort zur Baustelle aus, da dadurch

zusätzliche Umladevorgänge erforderlich werden, die zu vermeidbaren Belastungen

führen können. Des Weiteren würde durch evtl. Entlade- und Umladestellen

zusätzlicher Flächenbedarf entstehen. Ein Vorteil der Alternativen zum Lkw-

Transport ergibt sich nicht, da sich dadurch im Einzugsbereich des Flughafens keine

Reduzierung sondern eher eine Erhöhung von Transportfahrten ergeben würde.

Insbesondere unter dem Gesichtspunkt der Nähe von überregionalen Verkehrswegen

(Autobahnen) zum Flughafengelände und der Vermeidung von Baustellenverkehren

durch angrenzende Kommunen erscheint die gewählte Transportart als

sinnvoll.


93



Stand 20.12.2006




6.2.3 Transportstrecken und Fahrten

Bei der Wahl der Transportwege wurde darauf geachtet, dass angrenzende Kommunen

durch den Baustellenverkehr keine zusätzlichen Belastungen zu tragen haben.

Des Weiteren wurde soweit möglich darauf verzichtet Transporte über bestehende

Wald- oder Forstwege zu führen, um eine Beeinträchtigung Dritter zu vermeiden

und die Schonung der angrenzenden Waldflächen zu gewährleisten.

−

Transportwege

Die vorgesehenen Transportwege sind im Plan B 5.1-1 ersichtlich. Aus der Darstellung

ist erkennbar, dass externe Wegebeziehungen bis zu den Anbindepunkten

an das übergeordnete Straßennetz keine bewohnten Gebiete durchfahren

oder tangieren.

Die Hauptverkehrsbeziehungen verlaufen aus und zu dem südlichen Erweiterungsgebiet

sowohl nach Norden zur Querspange Kelsterbach (B 43) als auch

nach Westen zur BAB 5 (AS Zeppelinheim).

Aus dem nördlichen Erweiterungsbereich verlaufen die Hauptverkehrsbeziehungen

von und zur Querspange Kelsterbach (B 43) sowie von und zur Rüsselsheimer

Straße (B 43).

Es ist vorgesehen, den Anbindepunkt „Bundesstraße (B 43)“ lediglich für die Anlieferung

und Abfuhr der Materialien aus der Baumaßnahme HEZ West zu nutzen.

Die für die Beprobung von Erdaushub aus den Altlastenverdachtsflächen vorgesehenen

Bereitstellungsflächen sind über das bestehende Betriebsstraßennetz

und über temporäre Baustraßen an das übergeordnete Straßennetz angebunden.

Bei positivem Belastungsergebnis erfolgt der Transport von der entsprechenden

Bereitstellungsfläche zu einer für die Kontamination geeigneten Deponie oder

Aufbereitungsanlage.

Rechtzeitig vor Beginn der Baumaßnahmen wird durch das zu installierende

„Entsorgungs- und Stoffmanagement“ (siehe Kap. 4) ein Entsorgungs- und

Verwertungskonzept erstellt, das in Abhängigkeit von der terminlichen Realisierung

der einzelnen Baumaßnahmen und den zu den entsprechenden Zeitpunkten

die zur Verfügung stehenden Verwertungskapazitäten berücksichtigt. Abschließender

Teil dieses Verwertungskonzeptes wird auch die Routenplanung

inkl. der Ermittlung der erforderlichen Anzahl von Transporten zu den Verwertungsstellen

sein. Erste Überlegungen und Untersuchungen zu diesem Entsorgungs-

und Verwertungskonzept erfolgen bereits im Rahmen der Ausführungsplanung.

Bei der Festlegung der Routen zu den Deponien sind solche Routen zu wählen,

die nach dem Verlassen des übergeordneten Verkehrsnetzes möglichst keine

bewohnten Gebiete durchfahren oder tangieren.

In der nachfolgenden Tabelle ist die kumulative Transportwegbelastung dargestellt.

94




Tab. 6-1:

Kumulative Transportwegebelastung

Transportweg

Transporte

Transportwegbelastung

Transportweg

Transporte

Transportweg

Transporte

1 583 41 21.646 80 363.609

2 46.093 42 31.854 81 198.770

3 43.973 43 1.045 82 201.505

4 39.560 44 185.360 83 115.840

5 146.123 45 77.739 84 199.221

6 183.229 46 26.668 85 116.888

7 104 47 129.516 86 42.660

8 47.088 48 36.250 88 142.338

9 229.290 49 36.250 89 199

10 229.003 50 6.410 90 139.313

11 225.774 51 9.791 92 148.403

12 193.437 52 11.518 93 7.672

13 201.282 53 19.140 94 79.690

14 45.353 54 1.000.692 95 27.140

15 98.640 55 50.193 97 1.108

16 79.345 56 5.581 98 4.053

17 62.896 57 40 99 2.568

19 511 58 40 100 832

20 511 59 11.879 101 231

21 511 60 11.879 102 2.977

22 142.722 61 51.043 103 3.002

23 145.202 62 27.272 104 375

24 184.250 63 30.916 105 256

25 188.500 64 30.916 106 7.662

26 250.643 65 172.710 107 7.411

27 17.377 66 124.321 108 21

28 20.338 67 124.321 109 325

29 11.509 68 124.096 110 304

30 168.477 69 22.805 111 717

31 144.828 70 140.449 112 2.132

32 15.532 71 68.499 113 454

33 16.987 72 210.354 114 390

34 12.167 73 119.645 115 351

35 33.186 74 325.836 116 937.136

36 5.535 75 9.546 117 937.136

37 33.186 76 79.165 119 223.827

38 60.213 77 417.907 120 937.136

39 59.085 78 45.089

40 39.011 79 595.615


95



Stand 20.12.2006



ZIV

6.3 Ermittlung der Auswirkungen des Baustellenverkehrs im Bereich der

Übergabepunkte auf die Leistungsfähigkeit des Straßennetzes

6.3.1 Anlass und Vorgehensweise

Für die Übergabepunkte des Baustellenverkehrs im Bereich der Kelsterbacher

Spange, der AS Zeppelinheim und der Rüsselsheimer Straße sollen die Auswirkungen

der Zusatzbelastungen durch Baustellenverkehr auf die Leistungsfähigkeit

des Straßennetzes untersucht werden.

Hierzu werden die folgenden, vom zu- bzw. ausfahrenden Baustellenverkehr befahrenen

Netzelemente im Bereich der drei Übergabepunkte untersucht:

− AS Zeppelinheim (vgl. Abb. 6–1):

− AS Zeppelinheim, südliche Verflechtung der L 3262 auf der Brücke,

− AS Zeppelinheim, östliche Verflechtung der L 3262 unterhalb der Brücke.

− AS Zeppelinheim, nordwestliche Tangentialrampe von der BAB 5 aus Norden,

− AS Zeppelinheim, südwestliche Tangentialrampe zur BAB 5 Ri. Süden,

− AS Zeppelinheim, nördliche Verflechtung der L 3262 auf der Brücke.

− Kelsterbacher Spange (vgl. Abb. 6–2):

− Knotenpunkt „Airportring / Kelsterbacher Spange“,

− Kelsterbacher Spange, nördliche Verflechtung der B 43 (unterhalb der Brücke),

− Kelsterbacher Spange, westliche Verflechtung der B 43 (auf der Brücke),

− Kelsterbacher Spange, östliche Verflechtung der B 43 (auf der Brücke),

− Kelsterbacher Spange, Verflechtung zwischen südwestlicher Tangentialrampe

aus Richtung BAB 3 (West) und Knotenpunkt „Airportring / Kelsterbacher

Spange“,

− Kelsterbacher Spange, südöstliche Tangentialrampe zur B 43 Ri. Osten.

−

Rüsselsheimer Straße:

− Knotenpunkt „Okrifteler Straße / Rüsselsheimer Straße (B 43)“,

Die Überprüfung erfolgt auf Basis der Grundbelastungen für das Jahr 2010. Diese

werden mit den auftretenden Baustellenverkehrsströmen überlagert. Die Ermittlung

des Verkehrsaufkommens im Baustellenverkehr erfolgt durch BPI-Consult.

Die Leistungsfähigkeitsüberprüfung wird für die Spitzenstunden 06:00 Uhr – 07:00

Uhr, 07:00 – 08:00 Uhr, 14:00 Uhr – 15:00 Uhr und 16:00 Uhr – 17:00 Uhr durchgeführt.

Die Leistungsfähigkeitsüberprüfung erfolgt dabei nach dem HBS – Handbuch

für die Bemessung von Straßenverkehrsanlagen [FGSV 2005].

96



ZIV

Abb. 6-1:

Untersuchte Netzelemente im Bereich der AS Zeppelinheim

Abb. 6-2:

Untersuchte Netzelemente im Bereich der Kelsterbacher Spange



Ersteller ZIV – Zentrum für integrierte Verkehrssysteme

Stand 20.12.2006

97



ZIV

6.4 Verkehrsaufkommen Baustellenverkehr

Das Verkehrsaufkommen im Baustellenverkehr in Höhe der Übergabepunkte zwischen

übergeordnetem Straßennetz und dem öffentlichen Flughafenstraßennetz

wurde differenziert für die einzelnen Tage mit Bautätigkeit im Verlauf der Bauphase

von BPI-Consult ermittelt.

Das Verkehrsaufkommen im Baustellenverkehr ist im Verlauf der Bauphase durch

die Überlagerung von Bautätigkeiten an verschiedenen Einzel-Baustellen mit unterschiedlichem

Transportbedarf nicht konstant. Die Ganglinien des Verkehrsaufkommens

im Baustellenverkehr sind für die drei Übergabepunkte in Abb. 6–3 bis

Abb. 6–5 dargestellt.

Abb. 6-3:

Verkehrsaufkommen im Baustellenverkehr am Übergabepunkt AS Zeppelinheim

Kfz-Fahrten/Tag

Übergabepunkt AS Zeppelinheim

4.000

3.500

3.000

2.500

2.000

1.500

1.000

500

0

0 200 400 600 800 1.000 1.200 1.400 1.600 1.800 2.000

zeitlicher Verlauf der Bauphase (Tage)

Abb. 6-4:

Verkehrsaufkommen im Baustellenverkehr am Übergabepunkt Kelsterbacher

Spange

2.500

Übergabepunkt Kelsterbacher Spange


2.000

1.500

1.000

500

0

0 200 400 600 800


98



ZIV

Abb. 6-5:

Verkehrsaufkommen im Baustellenverkehr am Übergabepunkt Rüsselsheimer

Straße

1.400

Übergabepunkt Rüsselsheimer Straße

1.200


1.000

800

600

400

200

0

0 200 400


Die Grundbelastung bezieht sich auf das Jahr 2010. Die Bauphase erstreckt sich

über das Jahr 2010 hinweg. Die genaue Festlegung des Zeitpunktes des Auftretens

von Baustellenverkehren ist abhängig vom weiteren Verlauf des Planfeststellungsverfahrens.

Bei der Festlegung der Bemessungsbelastung des Baustellenverkehrs

werden deshalb die Annahmen auf der „sicheren Seite“ gewählt, damit eine Übertragbarkeit

der Ergebnisse bei in etwa gleich bleibenden Rahmenbedingungen auf

andere Jahre gegeben ist.

Für die Beurteilung der Auswirkungen des Baustellenverkehrs auf die Leistungsfähigkeit

des Straßennetzes wird als Bemessungsbelastung das Tagesverkehrsaufkommen

im Baustellenverkehr angesetzt, welches an 95% der Tage mit Bautätigkeit

nicht überschritten wird (q BV 95 ). Damit ist gewährleistet, dass das im Normalfall

auftretende Verkehrsaufkommen im Baustellenverkehr in der Überprüfung genügend

berücksichtigt wird. Einzelne Belastungsspitzen im Verlauf der Bautätigkeit,

die maßgebend über der Bemessungsbelastung q BV 95 liegen, sind gesondert und

auf Grundlage der zum Zeitpunkt der Belastungsspitze auftretenden Grundbelastung

zu prüfen. Ggf. ist die Baulogistik auf die mit den verfügbaren Leistungsreserven

des Straßennetzes einhergehenden Rahmenbedingungen abzustimmen

(z. B. Durchführung von transportintensiven Bautätigkeiten außerhalb der allgemeinen

Belastungsspitzen).

Angenommen wird, dass das Verkehrsaufkommen gleichmäßig über 8 Stunden

verteilt und an allen untersuchten Spitzenstunden sowohl in der Hin- als auch in der

Rückrichtung anfällt. Damit wird das Verkehrsaufkommen, insbesondere zu den

Randzeiten 06:00 Uhr – 07:00 Uhr, 07:00 Uhr – 08:00 Uhr und 16:00 Uhr – 17:00

Uhr, tendenziell zu hoch angesetzt (Annahme auf der „sicheren Seite“).

Bei der Überprüfung der Leistungsfähigkeit wird ferner angenommen, dass der

Baustellenverkehr vollständig dem Schwerverkehr zuzuordnen ist (Annahme auf

der „sicheren Seite“).




Stand 20.12.2006

99



ZIV

Demnach ergeben sich für die drei Übergabepunkte folgende Bemessungsbelastungen:

−

−

−

AS Zeppelinheim:

− rd. 2.350 Lkw/24h (Richtung und Gegenrichtung)

− rd. 294 Lkw/h (Richtung und Gegenrichtung)

Kelsterbacher Spange:

− rd. 1.160 Lkw/24h (Richtung und Gegenrichtung)


Rüsselsheimer Straße:

− rd. 710 Lkw/24h (Richtung und Gegenrichtung)


Die räumliche Verteilung des Baustellenverkehrs außerhalb des Flughafens (Herkunfts-

und Zielorte in der Region) kann derzeit nicht bestimmt werden. Je nach

Herkunfts- und Zielrichtung werden andere Netzelemente belastet. Für die Leistungsfähigkeitsüberprüfung

werden für zwei Übergabepunkte die jeweils drei möglichen

Herkunfts- und Zielrichtungen:

AS Zeppelinheim: in/aus Richtung Norden (BAB 5)

in/aus Richtung Osten (L3262)

in/aus Richtung Süden (BAB 5)

Kelsterbacher Spange: in/aus Richtung Norden (Kelsterbacher Spange/B43)

in/aus Richtung Osten (B43)

in/aus Richtung Westen (BAB 3)

gesondert betrachtet.

Für den dritten Übergabepunkt wird davon ausgegangen, dass die Baustellenverkehre

über das Autobahndreieck Mönchhof in die Region fahren. Es ergibt sich

eine mögliche Herkunfts- und Zielrichtung:

Rüsselsheimer Straße: in/aus Richtung Westen (B43)

Dabei wird das Verkehrsaufkommen im Baustellenverkehr jeweils vollständig einer

Herkunfts- und Zielrichtung zugeordnet.

6.5 Ergebnisse

Neben der Verkehrsabwicklungsqualität im Bereich der Übergabepunkte ist zu beachten,

dass das übergeordnete Straßennetz während der Hauptverkehrszeiten in

Lastrichtung bereits ohne Baustellenverkehr hoch ausgelastet ist (z. B. BAB 3 und

BAB 5). Durch das hier berücksichtigte Zusatzaufkommen durch Baustellenverkehr

ist zwar keine maßgebende Verschlechterung der Verkehrsabwicklungsqualität in

den betroffenen Streckenabschnitten wahrscheinlich, allerdings sind Behinderungen

beim Zufluss des Baustellenverkehrs durch unabhängig vom Baustellenverkehr

vorhandene Stauwirkungen während der Hauptverkehrszeiten nicht

auszuschließen.

100



ZIV

6.5.1 Übergabepunkt AS Zeppelinheim

Die Ergebnisse der Leistungsfähigkeitsüberprüfung für die AS Zeppelinheim sind in

Abb. 6–6 zusammengefasst.

Hieraus ist ersichtlich, dass die vorhandenen Leistungsfähigkeitsreserven der untersuchten

Netzelemente ausreichend sind. Das zusätzliche Verkehrsaufkommen

durch Baustellenverkehr (Grundlage: q BV 95 ) kann bei allen drei der möglichen Herkunfts-

und Zielrichtungen ohne maßgebende Einschränkungen für die Verkehrsabwicklungsqualität

der untersuchten Netzelemente aufgenommen werden.

6.5.2 Übergabepunkt Kelsterbacher Spange

Die Ergebnisse der Leistungsfähigkeitsüberprüfung für die Kelsterbacher Spange

sind in Abb. 6–7 zusammengefasst.

Der Bereich Kelsterbacher Spange wird durch den Baustellenverkehr während der

Spitzenzeit zusätzlich belastet. Der Baustellenverkehr kann jedoch zu allen Spitzenstunden

mit einer ausreichenden Verkehrsqualität abgewickelt werden.

Ferner ist aus Abbildung 6–7 ersichtlich, dass der Knotenpunkt Airportring / Kelsterbacher

Spange durch den Baustellenverkehr belastet wird, allerdings kann in allen

Spitzenstunden eine ausreichende Verkehrsqualität erreicht werden, wenn die

Lichtsignalsteuerung den Verkehrsbelastungen entsprechend angepasst wird.

Weitere maßgebende Auswirkungen f ür die Verkehrsabwicklungsqualität der

untersuchten Netzelemente sind durch die Abwicklung des Baustellenverkehrs

(Grundlage:q BV95 ) nicht gegeben.

6.5.3 Übergabepunkt Rüsselsheimer Straße

Die Ergebnisse der Leistungsfähigkeitsüberprüfung für die Rüsselsheimer Straße

sind in Abb. 6–8 zusammengefasst.

Der Knotenpunkt Okrifteler Straße/Rüsselsheimer Straße (B 43) wird durch den

Baustellenverkehr mehr belastet, allerdings kann in allen Spitzenstunden bei einer

Anpassung der Lichtsignalsteuerung eine ausreichende Verkehrsqualität erreicht

werden.




Stand 20.12.2006

101



ZIV

Abb. 6-6:

Verkehrsabwicklungsqualität im Bereich der AS Zeppelinheim unter Berücksichtigung

des Baustellenverkehrs

Verkehrsqualitätsstufe gemäss HBS 2005

Netzelement

(vgl. Abbildung 1)

maßg.

Spitzenstunde

Belastungsfall

Grundbelastung 2010, q BV 95

(q BV 95 = Verkehrsaufkommen im

Baustellenverkehr, welches während der

Bauphase an 95% der Tage mit

Bautätigkeit unterschritten wird)

1. südliche Verflechtung der L3262 (oben)

2. östliche Verflechtung (unten)

3. nördliche Verflechtung der L3262 (oben)

4. nordwestliche Tangentialrampe

5. südwestliche Tangentialrampe

06:00 - 07:00

07:00 - 08:00

14:00 - 15:00

16:00 - 17:00

A: ohne Baustellenverkehr (BV) A A B B A

B: BV in/aus Ri. Norden (BAB 5) B B - C -

C: BV in/aus Ri. Osten (L3262) B - C - -

D: BV in/aus Ri. Süden (BAB 5) - B C - B

A: ohne Baustellenverkehr (BV) A A B B A

B: BV in/aus Ri. Norden (BAB 5) B B - C -

C: BV in/aus Ri. Osten (L3262) B - C - -

D: BV in/aus Ri. Süden (BAB 5) - B C - B

A: ohne Baustellenverkehr (BV) B B A A B

B: BV in/aus Ri. Norden (BAB 5) B C - C -

C: BV in/aus Ri. Osten (L3262) C - B - -

D: BV in/aus Ri. Süden (BAB 5) - B B - B

A: ohne Baustellenverkehr (BV) B A A A B

B: BV in/aus Ri. Norden (BAB 5) B B - B -

C: BV in/aus Ri. Osten (L3262) C - B - -

D: BV in/aus Ri. Süden (BAB 5) - B B - C

Qualitätsstufe

A

B

Verkehrsqualität laut HBS 2005 ausreichend

C

D

E Verkehrsqualität laut HBS 2005 unzureichend

F Leistungsfähigkeit laut HBS 2005 überschritten

C

C

keine Änderung der Qualitätsstufe durch den Baustellenverkehr

schlechtere Qualitätsstufe durch den Baustellenverkehr

- Netzelement wird durch Baustellenverkehr nicht belastet

102



ZIV

Abb. 6-7:

Verkehrsabwicklungsqualität im Bereich der Kelsterbacher Spange unter Berücksichtigung



Netzelement

(vgl. Abbildung 2)

maßg.

Spitzenstunde







1. westliche Verflechtung (oben)

2. nördliche Verflechtung (unten)

3. östliche Verflechtung (oben)

4. Verflechtung Kelsterbacher Spange -

Airportring

5. Südöstliche Tangentialrampe

6. Knotenpunkt Airportring / Kelsterbacher

Spange

06:00 - 07:00

07:00 - 08:00

14:00 - 15:00

16:00 - 17:00

A: ohne Baustellenverkehr (BV) C C B C C B

B: BV in/aus Ri. Norden (B 43) C - B C - D

C: BV in/aus Ri. Osten (B 43) D C - C C D

D: BV in/aus Ri. Westen (BAB 3) - C B C - D

A: ohne Baustellenverkehr (BV) C B B B C B

B: BV in/aus Ri. Norden (B 43) D - C C - C

C: BV in/aus Ri. Osten (B 43) D C - C D C

D: BV in/aus Ri. Westen (BAB 3) - B B C - C

A: ohne Baustellenverkehr (BV) B C B A C C

B: BV in/aus Ri. Norden (B 43) B - B B - D

C: BV in/aus Ri. Osten (B 43) C C - B D D

D: BV in/aus Ri. Westen (BAB 3) - D B B - D

A: ohne Baustellenverkehr (BV) C B A A C C

B: BV in/aus Ri. Norden (B 43) C - B A - D

C: BV in/aus Ri. Osten (B 43) C B - A D D

D: BV in/aus Ri. Westen (BAB 3) - C B B - D


A

B


C

D



C

C







Stand 20.12.2006

103



ZIV

Abb. 6-8:

Verkehrsabwicklungsqualität im Bereich der Rüsselsheimer Straße unter Berücksichtigung



maßg.

Spitzenstunde







Knotenpunkt Okrifteler Straße / Rüsselsheimer

Straße B43

06:00 - 07:00

07:00 - 08:00

14:00 - 15:00

16:00 - 17:00

A: ohne Baustellenverkehr (BV) B

B: BV in/aus Ri. Westen (B 43) B


B: BV in/aus Ri. Westen (B 43) C






A

B


C

D



C

C




6.5.4 Baumaßnahmen Dritter

Während der Bauphase des Flughafenausbaus sind im engeren Bereich des Flughafens

zeitliche Überlagerungen mit weiteren Bauprojekten (z. B. achtstreifiger

Ausbau der BAB 3 zwischen dem AK Wiesbaden und der AS Kelsterbach, Überbauung

des Fernbahnhofs, Umnutzung der Gateway Gardens, Realisierung des

Parkhauses Fläche A) wahrscheinlich. Bei einer zeitlichen Überlagerung von sonstigen

Bautätigkeiten mit dem Flughafenausbau haben sich die Bauträger abzustimmen,

um eine Beeinträchtigung des öffentlichen Verkehrs zu minimieren.

104




7 Schutzmaßnahmen in der Bauzeit

Über die flughafenspezifischen Sicherungsmaßnahmen hinaus werden im Rahmen

der Baumaßnahme entsprechende Vorkehrungen getroffen, damit die Gefährdung

von unbeteiligten Personen und Verkehrsteilnehmern ausgeschlossen werden

kann. Dazu werden die Baustellen abgegrenzt und durch Warnzeichen gesichert.

Entsprechende Umzäunungen (Bauzaun) dienen zur Abgrenzung der Baustelle

sowie zum Schutz und der Sicherung des öffentlichen Verkehrs. Alle Baustellenzuund

-abfahrten werden gekennzeichnet.

Zäune und Tore dienen zur Abwehr von Personen und Tieren. Ferner gehören

Schranken und Toranlagen sowie eventuell Pförtnerhäuschen (bauliche Anlagen

z.B. in Form von Containern) dazu. Zu schützen sind in gleicher Weise unkundige

Personen, die auf dem Baugelände verunfallen können wie auch Baugeräte, Baustoffe

und halbfertige Bauwerke vor Diebstahl, Beschädigung und Vandalismus.

Bei umfangreichen Erdarbeiten, die zwangsläufig eine hohe Verschmutzung der

umliegenden Verkehrsflächen zur Folge haben können, sind Reifenwaschanlagen

vor dem Befahren von öffentlichen Straßen vorgesehen (siehe Plan B 5.2-1). Diese

mobilen Anlagen werden per Sattelfahrzeug antransportiert und an der Einsatzstelle

abgesenkt. Es kommen nur zugelassene und zertifizierte Anlagen zum Einsatz,

die einen geschlossenen Stoffkreislauf gewährleisten. Das Reinigungswasser wird

in der Anlage aufgefangen und gereinigt. Der in der Anlage zurückgebliebene

Schmutz wird automatisch über Förderbänder aus der Anlage entfernt und auf beigestellten

Containern entsorgt. Durch die Wiederaufbereitung des Reinigungswassers

ist nur eine geringe Zugabe von Frischwasser erforderlich, das in Tanks neben

der Reifenwaschanlage bevorratet wird. Da die Anlagen in sich geschlossen sind,

werden keine gesonderten Schutzmaßnahmen für Boden bzw. Grundwasser erforderlich.

Die Stromversorgung erfolgt durch Anschluß an das Betriebsnetz bzw. über

Generator.

An die Baumaßnahme angrenzender oder zu erhaltender Baumbestand wird im

Stammbereich durch geeignete Vorkehrungen wie z.B. Bohlenummantelungen geschützt.

Beim Neubau des Brückenbauwerkes im Zuge der Umbaumaßnahme AS Zeppelinheim

sowie beim Neubau der Rollbrücke Ost 1 und West 1 kommen jeweils Hilfsbrücken

zum Einsatz. Diese dienen den Arbeitern zur fußläufigen Querung der

Richtungsfahrbahnen für die Arbeiten an den Mittelstützen.

Bei der Realisierung der o.g. Brückenbauwerke und der Rollbrücke West 1 werden

Lehrgerüste zur Herstellung des Überbaus sowie Schutzgerüste zur Sicherung der

Autobahnen BAB 5, BAB 3 und der DB-Strecke vorgesehen, um ein mögliches

Herabfallen von Baumaterial etc. auf die Verkehrswege zu vermeiden.


105



Stand 20.12.2006




106




8 Verkehrsführung während der Bauzeit

Baustellen, die unvermeidlich den öffentlichen Verkehr in seiner ursprünglichen

Führung beeinträchtigen, erfordern besondere Verkehrsführungsmaßnahmen während

der Bauzeit. Die Beschilderung und Verkehrsführung in diesen Bereichen erfolgt

nach RSA (Richtlinien für die Sicherung von Arbeitsstellen an Straßen).

Die Markierungs- und Beschilderungspläne für die einzelnen Bauphasen sind in

den Planteilen B 1 (Plan B 1.1.8-1 bis B 1.1.8-5) und B 2 (Plan B 2.2.10-1 bis B

2.2.10-5 sowie B 2.5.10-1 bis B 2.5.10-14) enthalten.

Die im Zuge der hier behandelten Baumaßnahmen erforderlichen Verkehrsführungen

sind in den Plänen B 5.2-1 und B 5.2-2 sowie in den zugehörigen Detailplänen

B 5.3-ff dargestellt.

Nachfolgend werden die wesentlichen Verkehrsführungen während der Bauzeit

kurz beschrieben:

Ausbau Frankfurter Kreuz:

Die zusätzlich erforderliche Abbiegespur an der BAB 3 in Richtung Süden bedingt

die Erweiterung des Brückenbauwerkes über die Ellis-Road.

Zur Realisierung dieses Bauwerkes wird die Abbiegespur von der BAB 3 aus Westen

zur BAB 5 nach Süden zeitweise eingeengt. Dies erfolgt durch Sperrung des

Randstreifens mittels einer mobilen Gleitwand.

Ausbau BAB 5:

Der Ausbau der BAB 5 um eine zusätzliche Fahrspur an der Westseite erfolgt von

der Autobahn aus. Hierzu ist die abschnittsweise Sperrung des Randstreifens erforderlich.

Die Fahrspuren Richtung Süden werden zeitweise eingeengt. Eine Sperrung

von Fahrstreifen ist nicht vorgesehen.

Anpassung der AS Zeppelinheim:

Für die Anpassungsarbeiten der AS Zeppelinheim wird die Einengung der westlichen

Rampen erforderlich.

Während der Bauzeit der Unterführungsbauwerke Ellis-Road erfolgt die Ausfahrt

von der BAB 5 aus nördlicher Richtung in das Flughafengelände sowie die Ausfahrt

aus dem Flughafengelände zur BAB 5 in Richtung Süden über temporär angelegte

Umfahrungen mit Anschluß an bestehende Straßen. Die Verkehrsbeziehung aus

und in östlicher Richtung (Neu-Isenburg) wird mittels temporärer Umfahrungen jeweils

südlich der Unterführungsbauwerke sichergestellt.


107



Stand 20.12.2006




Abb. 8-1:

Prinzipdarstellung Verkehrsführung AS Zeppelinheim

Umbau der AS Zeppelinheim:

Für den Umbau der AS Zeppelinheim werden während der Bauzeit die Fahrspuren

auf der BAB 5 eingeengt. Die östliche BE-Fläche wird mittels temporärer Ein- und

Ausfahrten von der BAB 5 aus erschlossen, wobei die nördliche Zufahrt auf die

BAB 5 größtenteils die Trasse der späteren Auffahrtsrampe nutzt.

Bauwerk Rollbrücke West 2:

Dieses Bauwerk über die Okrifteler Straße erfordert zwei unterschiedliche Verkehrsführungen

während der Realisierung. Zuerst erfolgt die Herstellung des eigentlichen

Brückenbauwerks, dazu wird die Okrifteler Straße in nordwestliche Richtung

verlegt, umfährt die Baustelle in westlicher Richtung und verschwenkt südlich

des Bauwerks wieder auf die bestehende Trasse. Zur Herstellung der beiden Trogbauwerke

an der Okrifteler Straße wird die temporäre Verkehrsführung in südlicher

Richtung auf der Westseite der Okrifteler Straße verlängert. Nach Abschluß der Arbeiten

am Bauwerk und den Trögen wird der Verkehr auf die neue Straße verlegt

und im Anschluß daran die Dammschüttungen für die Brückenrampen erstellt.

108




Abb. 8-2: Prinzipdarstellung Verkehrsführung Rollbrücke West 2

Rollbrücke Ost 1 und West 1:

Für die Herstellung der beiden Rollbrücken sind temporäre Fahrspureinengungen

auf der BAB 3 erforderlich. Für beide Bauwerke werden Baustellenzu- und -abfahrten

von der BAB 3 angelegt.


109



Stand 20.12.2006




110




9 Grundwasserhaltung während der Bauzeit

9.1 Grundlagen

Anlass der Aktualisierung:

Mit Schreiben vom 16.12.2005 ist die Fraport AG durch das Hessische Ministerium

für Wirtschaft, Verkehr und Landesentwicklung (HMWVL) aufgefordert worden, die

Luftverkehrsprognose zu aktualisieren und die Auswirkungsbetrachtungen an etwaige

neue Prognoseergebnisse anzupassen. Dies betrifft insbesondere den in

Blick zu nehmenden Planungshorizont, der gemäß dem Schreiben mindestens auf

das Jahr 2020 zu erweitern ist.

Dieser Anforderung wird mit der vorliegenden Aktualisierung der Planfeststellungsunterlagen

unter Betrachtung der Szenarien Ist-Situation 2005 sowie Prognosenullfall

und Planungsfall 2020 nachgekommen.

Zudem wurden einige Planänderungen vorgenommen. Hierbei sind unter anderem

die Reduzierung des Flächenumfangs für den variantenunabhängigen Südbereich,

der Einbezug der Entwicklungsmaßnahmen im Nordbereich sowie die Verschwenkung

der Rollbrücke West zu nennen.

Im vorliegenden Planteil wurden zudem folgende Anpassungen vorgenommen:

− weitestgehende Versickerung der bauzeitlich anfallenden Grundwässer mit Angaben

zu

− Lokalisierung der geplanten Versickerungsanlagen

− Grundwasserverhältnissen im Bereich der geplanten Versickerungsanlagen

− Lage im Trinkwasserschutz- oder Überschwemmungsgebiet

− Bodenverhältnissen

− voraussichtlichem Beginn und Dauer der Versickerung

− zu erwartenden Versickerungsmengen

− ggf. erforderlichen Grundwasseraufbereitungsanlagen

− Qualität der zu versickernden Grundwässer (auf Basis vorliegender Analysedaten).

9.1.1 Zielsetzung und Leistungsabgrenzung

Das vorliegende Konzept des Grundwassermanagements für die geplante Erweiterung

des Frankfurter Flughafens behandelt ausschließlich die Verbringung des

während der Bauzeit der Erweiterungsmaßnahmen anfallenden Grundwassers.

Im Rahmen des hier beschriebenen bauzeitlichen Grundwassermanagements werden

daher keine Überlegungen zu eventuellen dauerhaften Beeinflussungen des

Grundwasserregimes nach Ende der Bauzeit angestellt, wie sie z. B. durch in den

Grundwasserstrom eingebrachte Bauwerke (z. B. Tunnels, Tiefgeschosse von Gebäuden

und Regenrückhaltebecken) verursacht werden können. Diese werden im

Gutachten G5 („Hydrologie und Hydrogeologie“ [24]) dargestellt.

Oberflächliche Wasserzutritte in Baugruben (z. B. aufgrund von Niederschlägen)

werden im Rahmen dieser Betrachtungen nicht berücksichtigt. Deren Fassung,


111



Stand 20.12.2006




Reinigung und Ableitung ist im Zuge der Planung der Baustelle von den ausführenden

Firmen zu konzipieren.

Ziele des hier beschriebenen Konzeptes für das Grundwassermanagement sind:

−

−

−

−

ein System für die bauzeitliche Grundwasserverbringung vorzustellen, welches

eine geordnete, umweltverträgliche und kontrollierte Verbringung des während

der Errichtung der grundwasserrelevanten Bauwerke der Flughafenerweiterung

aus den Baugruben abgeschöpften Grundwassers (Lenzwasser und Restleckagemengen)

gewährleistet und allen im Rahmen der Baudurchführung üblicherweise

denkbaren Störungen des Normalzustandes Rechnung trägt

die hydraulischen Beeinflussungen des vorhandenen Grundwasserregimes

durch die bauzeitliche Grundwasserverbringung so gering wie möglich zu halten

ein Mobilisieren vorhandener Altlasten bzw. eine Verschleppung vorhandener

Grundwasserverunreinigungen durch die geplanten Baumaßnahmen weitestmöglich

zu unterbinden

eine Leckagerate zu definieren, die den Grundwasserzutritt in die Baugruben

auf ein ökologisch und wirtschaftlich sinnvolles Maß beschränkt.

9.1.2 Gliederung des Berichtes zum bauzeitlichen Grundwassermanagement

Der Abschätzung des Grundwasserzutritts sowie der Konzeption der Grundwasserverbringung

während der Bauzeit sind die auf Seite 16ff. aufgelisteten Unterlagen

zugrundegelegt.

Im Abschnitt 9.2 sind die vorliegenden Erkenntnisse zur Geologie und Hydrogeologie

im Untersuchungsraum zusammengestellt.

Abschnitt 9.2.6 beschreibt die bestehende Grundwasserqualität und –nutzung und

befasst sich mit grundsätzlichen Fragen zur bauzeitlichen Beeinflussung der

Grundwasserqualität.

Im Abschnitt 9.3 werden Aussagen zu den einzelnen grundwasserrelevanten Bauwerken

gemacht. Die grundwasserrelevanten Bauwerke werden zunächst identifiziert

und kurz beschrieben. Weiterhin sind hier unverbindliche Vorschläge zu den

vorgesehenen Bauverfahren und –abläufen bei der Errichtung der betreffenden

Bauwerke/Baugruben sowie den zu erwartenden Wassermengen und den jeweiligen

Wasserqualitäten zusammengefasst. Abschließend wird für jedes Bauwerk die

jeweils vorzusehende Wasserreinigungsanlage beschrieben.

Im Abschnitt 9.4 wird das vorgeschlagene Verbringungskonzept erläutert. Zudem

wird ein Überblick über die rechtlichen Rahmenbedingungen sowie die bekannten

Anforderungen der Genehmigungsbehörden für die Grundwasserentnahme und –

verbringung gegeben.

Im Abschnitt 9.5 werden Vorschläge zur Wahl und Ausbildung des Leitungsnetzes

gemacht.

In Abschnitt 9.6 wird das während der Bauzeit zur Anwendung kommende System

des Grundwassermanagements vorgestellt. Es werden ergänzende Angaben zur

Qualitäts- und Mengenkontrolle des zu verbringenden Wassers gemacht.

112




9.1.3 Zusammenfassung

Das im Folgenden beschriebene Konzept des bauzeitlichen Grundwassermanagements

stützt sich bei jedem Bauwerk auf einen theoretischen, individuell bestimmten

und maximal zu erwartenden bauzeitlichen Grundwasserspiegel. Alle gemachten

Ausführungen beschreiben somit „worst case“-Maßnahmen.

Die im Zusammenhang mit der Flughafenerweiterung errichteten Baugrubensohlen

der grundwasserrelevanten Bauwerke binden maximal 11,50 m tief in den bauzeitlichen

Grundwasserhorizont ein (neuer Tunnel unter der Startbahn 18 West).

Aus heutiger Sicht können jedoch vor dem Hintergrund der aufgrund jahreszeitlicher

und niederschlagsabhängiger Einflüsse schwankenden Grundwasserstände

keine verlässlichen Aussagen über den tatsächlich zu erwartenden bauzeitlichen

Grundwasserspiegel im Einzelfall gemacht werden. Daher soll dieser, ebenso wie

die Verbindlichkeit der hier beschriebenen grundwasserschonenden Bauweisen für

die betreffenden Bauwerke, erst im Zuge der Vergabe der einzelnen Baumaßnahmen

festgelegt werden. Hierzu ist im Vorfeld der jeweiligen Baumaßnahme eine intensive

Beobachtung der Grundwasserverhältnisse im unmittelbaren Umfeld der

betreffenden Bauwerke durchzuführen.

Grundsätzlich wird bei der Errichtung der grundwasserberührten Baugruben aufgrund

des hohen Nutzungsgrades des Grundwasserkörpers sowie der teilweise

gegebenen Gefahr von Kontaminationsverschleppungen unter Abwägung der Einbindetiefe

und –dauer immer eine grundwasserschonende Bauweise eingesetzt

werden. Bei der Berechnung des Grundwasseranfalls der Baugruben wird dies berücksichtigt.

Es ist vorgesehen, das bauzeitlich anfallende Grundwasser nach entsprechender

Aufreinigung in speziell dafür errichteten temporären Versickerungsanlagen ortsnah

zu versickern. Aufgrund der im Flughafengebiet vorherrschenden Grundwasserflurabstände

( i. A. zwischen 5 und 15 m) und der damit einhergehenden, im Allgemeinen

mittleren bis hohen Verschmutzungsempfindlichkeit des Grundwassers [24] soll

eine Versickerung der anfallenden Bauwässer in offenen Erdbecken durchgeführt

werden.

Die Reinigung der anfallenden Wässer geschieht in dezentralen Anlagen auf den

jeweiligen Baustellen. Es wird grundsätzlich nur den Einleit- bzw. Versickerungsbedingungen

entsprechendes Wasser in das Rohrsystem der Verbringung übernommen.

Für die Auslegung der Wasserreinigungsanlagen wurden die in Anlage 13

aufgeführten Versickerungsgrenzwerte zugrundegelegt.

Für die Verbringung des bauzeitlich anfallenden Wassers wird keine separate Ableitung

von Lenz- und Restleckagewasser vorgesehen.

Als „Notüberlauf“ für den Fall einer Nichtnutzbarkeit einer vorgesehenen Versickerungsfläche

dient der Ableitungssammler, der von der neuen Abwasserreinigungsanlage

im Südbereich in den Main führt und der im Zuge der Erweiterungsmaßnahme

errichtet wird. Bezüglich der einzuleitenden Wasserqualität sind die in Anlage

12 aufgelisteten Prüfwerte der Hessischen Grundwasserverwaltungsvorschrift

einzuhalten.

Das hier vorgestellte System des bauzeitlichen Grundwassermanagements gewährleistet

durch eine Staffelung der Verantwortlichkeiten eine lückenlose und unabhängige

(Eigen- und Fremd-)Überwachung der Qualität der verbrachten Wässer.


113



Stand 20.12.2006




9.1.4 Antragsgegenstand

Folgende Tatbestände des bauzeitlichen Grundwassermanagements betreffen erlaubnispflichtige

Gewässerbenutzungen i.S.d. §3 WHG, für welche die entsprechenden

Anträge im Antragsteil A1, Kap. I.4 gestellt werden:

• die Erlaubnis, die in den grundwasserberührten Baugruben während der

Bauzeit anfallenden Grundwässer (Lenz- und Restleckagewasser) dem

Grundwasserkörper entnehmen zu dürfen

• die Erlaubnis, bauzeitlich anfallende Grundwässer (Lenz- und Restleckagewasser)

dezentral nahe des Entstehungsortes zu versickern

• die Erlaubnis, bauzeitlich anfallende Grundwässer (Lenz- und Restleckagewasser)

beim Erreichen von bestimmten Grenzgrundwasserständen über

den im Rahmen der Erweiterung des Flughafens errichteten Ableitungssammler

in den Main abzuleiten.

• Bauzeitliche Einbindung von Verbauwänden in das Grundwasser (Erlaubnis

gemäß §7 WHG)

Alle anderen in diesem Berichtsteil beschriebenen und auf den zugehörigen

Plänen dargestellten Informationen sind rein nachrichtlicher Natur.

114




9.2 Geologie und Grundwassersituation

9.2.1 Geologie/Hydrogeologie

Der im Bereich des Frankfurter Flughafens anstehende Untergrund wird aus

Schichten des Quartär und des Tertiär gebildet. Die im tertiären Pliozän abgelagerten,

bis zu 150 m mächtigen Sedimente (Sande und Kiese, durchzogen von tonigschluffigen

Sedimenten) sind durch quartäre Sedimente der Mainterassen (Kiese

und Sande mit lokal begrenzten Einlagerungen von Schluff und Ton) überlagert, die

hier ebenfalls Mächtigkeiten von mehr als 40 m erreichen.

Die quartären und tertiären Sande und Kiese bilden einen relativ homogenen, gut

durchlässigen Porengrundwasserleiter, der aufgrund seiner günstigen Kornzusammensetzung

ein erhebliches Porenvolumen besitzt und große Grundwassermengen

speichern und fortleiten kann [1], [3], [6], [24].

Die k-Werte der Wasserdurchlässigkeit bewegen sich laut ELE im Untersuchungsgebiet

im Bereich zwischen

k = 1*10 -4 bis 6*10 -3 m/s (Tunnel Landebahn Nordwest, [1])

bzw. bei

k = 4 bis 9*10 -4 m/s (Tunnel Startbahn 18 West, [3]).

Fresenius [6] gibt den Schwankungsbereich der k-Werte im Untersuchungsgebiet

an mit

k = 6,3*10 -4 bis 2,5*10 -3 m/s.

Im Bereich der geplanten Landebahn Nordwest werden die Durchlässigkeitskoeffizienten

von Fresenius [7] angegeben mit

k = 2*10 -4 bis 2*10 -3 m/s.

Von der TU Darmstadt [11] wird die Durchlässigkeit der quartären Sand- und Kiesschichten

angegeben mit

k = 3 bis 9*10 -4 m/s.

Die Aicon AG [28] hat in ihrem Gutachten zu den Linienversickerungsanlagen im

südlichen Erweiterungsbereich anhand von in-situ-Versickerungs- und Schluckversuchen

die Durchlässigkeitsbeiwerte in den gewachsenen Sanden/Kiesen ermittelt

zu

k = 1,3 bis 3,3*10 -4 m/s.

Die Aicon AG empfiehlt in dem o. g. Gutachten den Ansatz eines Durchlässigkeitsbeiwertes

von k = 1*10 -4 m/s für die Dimensionierung von Versickerungsanlagen in

diesem Teil des Flughafengebietes.

In einem Gutachten zur vorhandenen Versickerungsanlage im Südbereich des

Flughafens wurde von CMD [49] anhand von in-situ-Versickerungs- und Schluckversuchen

der Durchlässigkeitsbeiwert in den gewachsenen Sanden/Kiesen ermittelt

zu

k = 2,9 bis 7,3 * 10 -4 m/s.

CMD empfiehlt in dem o. g. Gutachten den Ansatz eines Durchlässigkeitsbeiwertes

von k = 3*10 -4 m/s für die Dimensionierung der Versickerungsanlage im Südbereich.

Für weitere Angaben zur Geologie des Untersuchungsraumes wird an dieser Stelle

auf die Untersuchungen und Gutachten von ELE ([1], [3]), Institut Fresenius ([6], [7],

[8], [24]), HPC [33], Aicon AG/CDM ([13], [30], [49]) und der TU Darmstadt ([11],

[12] verwiesen.


115



Stand 20.12.2006




9.2.2 Grundwassersituation

Grundsätzlich kann der Grundwasserleiter im Untersuchungsraum als ein zusammenhängendes,

die Schichten des Tertiär und Quartär übergreifendes Grundwasserstockwerk

betrachtet werden.

Lediglich in einigen lokal begrenzten Bereichen, z. B. in der Nähe des vorhandenen

Tunnels unter der Startbahn 18 West oder im Bereich des Tunnels unter der Landebahn

Nordwest, ist die Existenz eines sog. „schwebenden“ Grundwasserstockwerks

bekannt, welches das Hauptgrundwasserstockwerk überlagert und hier zu

lokal auf höherem Niveau liegenden, stärker niederschlagsabhängigen Grundwasserständen

führt [1], [4], [6], [24].

Generell fließt das Grundwasser im Untersuchungsgebiet von Südost nach Nordwest.

Lokale Beeinflussungen des Grundwasserstromes sind im Bereich der im Abschnitt

9.2.3 genannten Grundwassernutzungen vorhanden [6], [24].

Die Grundwasserflurabstände im Flughafenbereich bewegen sich i. A. zwischen

5 und 15 m. Sie variieren vor allem in Abhängigkeit von Höhe und jahreszeitlicher

Verteilung der Niederschläge sowie durch die erwähnten Grundwasserentnahmen.

Tendenziell nehmen die Flurabstände von Südosten nach Nordwesten hin zu.

Eine Ausnahme bildet hier der Bereich des oben erwähnten schwebenden Grundwasserstockwerkes

im Bereich der Startbahn 18 West, wo sich die Flurabstände

niederschlagsabhängig auf bis zu 2 m reduzieren [1], [4], [6].

Zur Einschätzung der Grundwasserrelevanz der einzelnen Baumaßnahmen und zur

Festlegung des maximalen bauzeitlichen Grundwasserspiegels werden neben den

für die hier durchgeführten Betrachtungen maßgeblichen Kartierungen des HLUG

für hohe Grundwasserstände (April 2001, [25]) auch die entsprechenden Karten

des Institutes Fresenius [6], [24] sowie weitere verfügbare Pegelmessungen zugrundegelegt.

Vom Institut Fresenius in den Jahren 1991 – 2002 halbjährlich durchgeführte

Grundwasserstandsmessungen an großräumig im Flughafenbereich verteilten Pegeln

zeigen in den Jahren bis 2002 eine tendenzielle Zunahme der Grundwasserstände,

die jahreszeitlich bedingten Schwankungen unterworfen sind [32]. Von der

Vorhabensträgerin wurden in flächendeckend über das Flughafengelände verteilten

GW-Messstellen in den Jahren 2002 bis 2006 monatlich GW-Stände gemessen

[45]. Diese zeigen nach 2002 eine Abnahme der GW-Stände auf Werte, die generell

deutlich unter den hier als maßgeblich angesetzten GW-Ständen vom April

2001 liegen.

Für nähere Angaben zur Grundwassersituation des Untersuchungsraumes sei an

dieser Stelle auf die Untersuchungen und Gutachten von ELE [1], [3], [4]), Institut

Fresenius ([6], [7], [8], [24], [34], HPC [33], Aicon AG ([13], [30]) und der TU Darmstadt

([11], [12]) verwiesen.

9.2.3 Vorhandene Grundwassernutzungen

Der Grundwasserstrom ist vor allem im Bereich nördlich und westlich des Flughafens

Frankfurt durch die folgenden für die geplanten Baumaßnahmen relevanten

Grundwassernutzungen lokal beeinflusst (s.a. Plan B 5.4-1):

− Trinkwassergewinnungsanlage „Hinkelstein“, nördlich des Flughafens Frankfurt

(wasserrechtlich beantragte Entnahme: 6,725 Mio. m³/a, tatsächliche Entnahme

fallend von 3,5 auf 1,6 Mio. m³/a, dabei Infiltration von 5,6 – 1,7 Mio. m³/a aus

116




Gründen des Trinkwasserschutzes) [6].

Für diese Trinkwassergewinnungsanlage ist mit Verordnung des RP Darmstadt

vom 17.11.1997 ein Wasserschutzgebiet mit den Zonen I bis IIIB festgelegt

worden [27].

−

−

−

Kombinierte Brauch- und Trinkwasserentnahmebrunnen der Fa. InfraServ westlich

des Flughafens bei der Schleuse Eddersheim am Main (gehobene wasserrechtliche

Erlaubnis: 5,5 Mio. m³/a, tatsächliche Entnahme zwischen 4,5 –

4,2 Mio. m³/a) [6]

Brauchwasserentnahmebrunnen der Fa. Ticona/InfraServ westlich des Flughafens

bei der Schleuse Eddersheim am Main (wasserrechtliche Erlaubnis:

1 Mio. m³/a, tatsächliche Entnahme ca. 0,12 Mio. m³/a) [6]

Trinkwasserentnahme der Fraport AG im Bereich der U.S. Air-Base im Süden

des Flughafens. Insgesamt 5 Brunnen vorhanden, derzeit Entnahme aus 2

Brunnen für Versorgung der Cargo City Süd, Lokalisierung nahe Gebäude 674

und 635 (Wasserrechtliche Erlaubnis 840.000 m³/a, tatsächliche Entnahme ca.

370.000 m³/a) [6]

Des weiteren existieren auf dem Gelände des Flughafens Frankfurt noch diverse

Sanierungsbrunnen zur Behandlung vorhandener Grundwasserkontaminationen.

Relevant für die Baumaßnahmen der geplanten Flughafenerweiterung sind hier jedoch

nur die folgenden Sanierungsbrunnen, da nur diese im Abstrom bzw. Einflussbereich

der geplanten Grundwasserentnahmen und –versickerungsanlagen

liegen:

− Sanierungsbrunnen der Caltex westlich der geplanten Landebahn Nordwest

(Förderung ca. 1,75 Mio. m³/a, Reinfiltration 1,3 Mio. m³/a) [6]

− Sanierungsbrunnen der Lufthansa zur Sanierung der LCKW-Fahne nördlich des

Flughafens Richtung Kelsterbach (Förderung ca. 1,2 – 1,4 Mio. m³/a) [6].

− Sanierungsbrunnen der Fraport AG zur Nitrat-Eliminierung im Nordbereich des

Flughafens, inkl. Wasseraufbereitung und –reinfiltration.

9.2.4 Einfluss grundwasserschonender Bauweisen auf das Grundwasserregime und

den bauzeitlichen Wasseranfall

Wegen der extensiven Grundwassernutzung und –bewirtschaftung im Flughafenumfeld

sowie aufgrund des i.A. sehr durchlässigen Untergrundes werden bei der

Errichtung der hier behandelten, grundwasserrelevanten Bauwerke grundsätzlich

grundwasserschonende Bauweisen angewendet. Dadurch wird bei der Herstellung

der einzelnen Bauwerke/Bauwerksteile keine aktive Grundwasserabsenkung

betrieben, eine großräumige Beeinflussung des Grundwasserstandes durch bauzeitliche

Grundwasserentnahmen oder die Ausbildung von Absenktrichtern kann

daher ausgeschlossen werden.

Das in den jeweiligen Baugruben anfallende Wasser wird wie folgt unterschieden:


117



Stand 20.12.2006




−

Lenzwasser (= Wasser, welches beim erstmaligen Leerpumpen der Baugrube

anfällt). Es setzt sich zusammen aus dem im Porenraum des Bodens vorhandenen

Grundwasser und dem beim Aushub oder durch Niederschläge zugetretenen

(Grund)wasser. Die Lenzwassermenge entspricht dabei maximal dem unterhalb

des bauzeitlichen Grundwasserspiegels vorhandenen Baugrubenvolumen

(s. Abbildung 9-1).

− Restleckagewasser (= Wasser, welches durch die Baugrubenwände und -

sohle aufgrund des umgebenden höheren Grundwasserstandes in die offene,

gelenzte Baugrube infiltriert).

Für die Abschätzung der mittleren Restleckagerate sowohl durch die seitlichen

Baugrubenwände als auch durch Undichtigkeiten in der Unterwasserbetonsohle

wird der folgende Ansatz gewählt:

Restleckagerate = 1,5 l/(s * 1.000 m² benetzte Baugrubeninnenfläche).

Das Restleckagewasser läuft üblicherweise im jeweils tiefsten Punkt der Baugrube

- ggf. durch in Gräben auf der Baugrubensohle verlegte Dränleitungen – in einem

Pumpensumpf zusammen, von wo es mittels Pumpen abgeschöpft und den entsprechenden

Behandlungsstufen zugeleitet wird.

Die vorgenannte Restleckagerate wurde u.a. bereits für die Konzeption der Grundwasserhaltung

auf dem Potsdamer Platz in Berlin angesetzt und von behördlicher

Seite vorgeschrieben. Dieser Wert ist ein Erfahrungswert, der von heute üblichen

Bauverfahren (Spund-/Schlitzwandbaugruben) bei grundwasserschonender Bauweise

ohne weiteres eingehalten werden kann und der daher seinerzeit auch in die

wasserrechtliche Genehmigung der Baumaßnahmen am Potsdamer Platz einfloss.

(Anmerkung: zur Illustration der o.g. Restleckagerate sei an dieser Stelle als Beispiel

die im Jahre 1998 im unmittelbaren Umfeld des Frankfurter Flughafens durchgeführte

Baumaßnahme „Lufthansa-Zentrum Kelsterbach“ genannt. Hierbei wurde

eine 7.800 m² große, grundwasserschonende, mit Schlitzwänden und Injektionssohle

verbaute und bis zu 5 m tief in das Grundwasser einbindende Baugrube errichtet

[40]. Der während der Baumaßnahmen gemessene Grundwasserandrang

von ≤ 4 l/s ergibt nach Rückrechnung auf die zugehörige Baugrubengröße einen

spezifischen Restleckagewert von ca. 1,4 l/s/1.000 m². Da sowohl das Bauverfahren

als auch der Untergrund vergleichbar mit den hier behandelten Baumaßnahmen

sind, ist davon auszugehen, dass die angesetzte Restleckagerate von

1,5 l/s/1.000 m² eine für den vorliegenden Fall realistische Abschätzung darstellt.)

In Abbildung 9-1 ist schematisch am Beispiel einer Baugrube dargestellt, wie der

Lenzwasserkörper sowie die Eintrittsfläche des Restleckagewassers definiert sind.

Als Grenzflächen für die Berechnung von Lenz- und Restleckagewasser werden

demnach definiert:

− Innenseite des seitlichen Baugrubenverbaus (i. A: Spund- oder Schlitzwandinnenseite)

− Oberkante (OK) der Baugrubensohle (i. A. OK Unterwasserbetonsohle).

118




Abb. 9-1:

Schematische Darstellung von Lenzwasserkörper und Zutrittsfläche Restleckagewasser

9.2.5 Bauzeitlicher Grundwasserstand

Festlegen des bauzeitlichen Grundwasserstandes für die Planfeststellung

Im Rahmen dieses Planfeststellungsantrages wird für jedes grundwasserberührte

Bauwerk ein individueller, aus heutiger Sicht maximal zu erwartender bauzeitlicher

Grundwasserspiegel definiert. Auf diesem bauzeitlichen Grundwasserspiegel basieren

die Abschätzungen für die hier genannten Lenz- und Restleckagewassermengen.

Der Abschätzung dieses bauzeitlichen Grundwasserspiegels liegen folgende Unterlagen

zugrunde:

− Kartierung des HLUG zum Grundwasserstand im April 2001 (Hochwasser, [25])

− Grundwasserstandsmessungen des Institutes Fresenius an Pegeln im Bereich

des Flughafens Frankfurt/Main, 1991-2002 [34]

− Grundwasserstandsmessungen der Vorhabensträgerin an Pegeln im Bereich

des Flughafens Frankfurt/Main, 2002-2006 [48]

− Gutachten G15.1 des Institutes Fresenius zum Raumordnungsverfahren Ausbauprogramm

Flughafen Frankfurt/Main, 2001 [6]

− Gutachten G4 des Institutes Fresenius zu Geologie und Hydrogeologie im Untersuchungsraum,

2004 [24]

− Weitere Gutachten mit Angaben zu Grundwasserständen (z.B.[11], [12], [13],

[30])


119



Stand 20.12.2006




Aus diesen Unterlagen wurden für jedes Bauwerk immer die jeweils höchsten beobachteten

Grundwasserstände als bauzeitlicher Grundwasserspiegel angesetzt

(„worst case“-Abschätzung). Hierbei zeigte sich, dass die Grundwasserkartierungen

des HLUG vom April 2001 durchweg die höchsten Grundwasserspiegel widerspiegelten.

Anmerkung: da für die Abschätzung der bauzeitlich anfallenden Grundwassermengen

immer eine „worst-case“-Abschätzung durchgeführt wird, kann es im Einzelfall

bei der Festlegung der bauzeitlichen Grundwasserstände zu Abweichungen gegenüber

den Grundwasserstandsangaben in den Unterlagen anderer Gutachter

oder Fachplaner kommen, die teilweise eher die langfristig zu erwartenden, mittleren

Grundwasserstände als Planungsgrundlage verwenden.

Feststellen des bauzeitlichen Grundwasserstandes für die Bauausführung

Aus wirtschaftlichen Erwägungen ist es nicht sinnvoll, für kurzzeitig offenstehende,

kleine Baugruben (z B. bei der Errichtung von Sammlerleitungen) von vorneherein

einen kosten- und zeitintensiven grundwasserschonenden Baugrubenverbau mit

Unterwasserbetonsohle vorzusehen, nur weil aus den Grundwasserkarten vom April

2001 ein Grundwasserkontakt des betreffenden Bauwerks abgeleitet werden

kann.

Vor dem Hintergrund der in der Vergangenheit beobachteten Grundwasserschwankungen

(Rückgang der GW- Spiegel um 1 bis 2 Meter seit 2002) sowie wegen der

Möglichkeit einer großräumigen Veränderung der Grundwasserstände (z. B. bei

Ausschöpfung der erteilten Grundwassernutzungsrechte, s. Abschnitt 9.2.3) ist es

angeraten, vor der Bauausführung der Einzelbaumaßnahmen die Aussagen zu den

jeweils zu erwartenden bauzeitlichen Grundwasserständen zu konkretisieren.

Der endgültige, bauzeitlich anzusetzende Grundwasserstand sowie damit zusammenhängend

die Notwendigkeit eines Einsatzes grundwasserschonender Bauweisen

und das Vorhalten der Verbringungssysteme soll daher erst bei der Auftragsvergabe

nach dem im Folgenden beschriebenen Verfahren verbindlich festgelegt

werden.

Die Vorhabensträgerin führt seit April 2002 in monatlichen Abständen flächendeckende

Grundwasserstandsmessungen in den dafür vorgesehenen Grundwasserpegeln

sowohl auf dem bestehenden Flughafengelände als auch auf dem Gelände

der Landebahn Nordwest durch [48].

Im Zuge der Ausführungsplanung für die hier als grundwasserrelevant definierten

Bauwerke werden die Grundwasserstandsmessungen nahe der betroffenen Baugruben

in kürzeren - z. B. wöchentlichen - Intervallen durchgeführt. So werden auch

kurzzeitige GW-Spiegelschwankungen zuverlässig erfasst und eingeschätzt. In diesem

Zusammenhang werden auch kurzzeitige Ereignisse (wie die Grundwasserbildung

bei längeren Feuchteperioden oder während nasser Jahreszeiten) sowohl bezüglich

ihrer Dauer als auch bezüglich der lokalen Ausformung der Spitzen erfasst.

Die Festlegung des tatsächlichen bauzeitlichen Grundwasserstandes erfolgt nach

folgendem Schema:

−

Grundlage der Festlegung sind die um aktuelle, kontinuierliche Messungen des

Schreibpegels ergänzten Pegelstände im Umfeld der Baumaßnahme.

120




−

−

Aus den aktuellen und den bereits vorliegenden Pegelmessungen aus dem jeweiligen

Baugrubenumfeld wird durch den Fachplaner eine Trendkurve abgeleitet,

die eine belastbare Abschätzung des zu erwartenden bauzeitlichen Grundwasserspiegels

für das betreffende Bauwerk ermöglicht.

Der Fachplaner unterbreitet der Genehmigungsbehörde auf dieser Grundlage

einen Vorschlag für den tatsächlich anzusetzenden bauzeitlichen Grundwasserstand.

Dieser wird dann nach erfolgter Abstimmung für die Ausführung verbindlich

festgeschrieben.

Die Notwendigkeit der Anwendung grundwasserschonender Bauweisen sowie der

Installation eines Verbringungssystems bestimmt sich danach anhand folgender

Betrachtung (s. Abb. 9-2):

− „Kritischer“ Bereich (rot): liegt der maßgebliche bauzeitliche Grundwasserstand

oberhalb der Baugrubensohle (= Aushubsohle), so ist in jedem Fall eine grundwasserschonende

Bauweise inkl. einer Grundwasserverbringung anzuwenden.

−

„Unkritischer“ Bereich (grün): liegt der maßgebliche bauzeitliche Grundwasserstand

tiefer als die Baugrubensohle (= Aushubsohle), so werden keine besonderen

Anforderungen an die Wasserdichtheit der Baugrube gestellt. Die Einrichtungen

der Grundwasserverbringung müssen für diesen Fall nicht zwingend

vorgehalten werden.


121



Stand 20.12.2006




Abb. 9-2:

Schematische Darstellung möglicher Bereiche bauzeitlicher Grundwasserstände

OK Gelände

Baugrube

Baugrubensohle (BGS)

GW-Stand

über BGS

Kritischer Bereich:

GW-schonende Bauweise

erforderlich

GW-Stand

unter BGS

Unkritischer Bereich:

konventionelle Bauweise

zulässig

Vorgehensweise bei unerwarteten Überschreitungen des maximalen Grundwasserstandes

Eine Überschreitung des festgelegten bauzeitlichen Grundwasserstandes ist sowohl

bei einer grundwasserschonenden wie auch einer nicht-grundwasserschonenden

Bauweise nicht auszuschließen.

Es bleibt dem AN überlassen, ob er angesichts der Grundwasserspitzen

− bei einer – sofern grundsätzlich erlaubten - nicht grundwasserschonenden Baugrubenerstellung

das Risiko einer vorübergehenden Überflutung der Baugrube

eingeht (s. Abb.9-3),

−

−

bei einer grundwasserschonenden Bauweise bis auf ein bestimmtes Niveau ein

gewisses Überflutungsrisiko in Kauf nimmt (s. Abb.9-4)

von vorneherein durch vollständig grundwasserschonende Bauwerke alle Risiken

ausschließen will.

Falls der Grundwasserstand während der Bauzeit so hoch ansteigt, dass ein Weiterarbeiten

unmöglich wird, so muss die Baumaßnahme in diesem Zeitraum ruhen.

Ein Abpumpen des in der Baugrube aufgestauten Grundwassers wäre dann eine

nicht zulässige Grundwasserabsenkung.

Die möglichen Fälle werden bauvertraglich geregelt.

122




Abb. 9-3:

Überschreitung des maßgeblichen GW-Standes bei nicht grundwasserschonender

Bauweise

OK Gelände

Überschreitungszeitraum

Baugrubensohle

Im Vorfeld festgelegter

bauzeitlicher

Grundwasserstand

Tatsächlicher zeitlicher Verlauf

des Grundwasserstandes



123



Stand 20.12.2006




Abb. 9-4:

Überschreitung des maßgeblichen GW-Standes bei teilweise grundwasserschonender

Bauweise

OK Gelände

Überströmung bei

Überschreitung

Im Vorfeld festgelegter

bauzeitlicher

Grundwasserstand

Überschreitung

Tatsächlicher zeitlicher Verlauf

des Grundwasserstandes



9.2.6 Grundwasserqualität

9.2.6.1 Vorhandene Grundwasserverunreinigungen und Sanierungsmaßnahmen

Im Bereich des Frankfurter Flughafens sind diverse Grundwasserverunreinigungen

festgestellt worden. Diese werden detailliert beschrieben in [5] und [33]. In diesem

Zusammenhang sollen nur die Maßnahmen dargestellt werden, die für die bauzeitliche

Grundwasserhaltung oder –verbringung relevant werden können.

Die einzigen Baumaßnahmen, die direkt in Bereiche mit Grundwasserverunreinigungen

eingreifen, sind Teile des Tunnels unter der Landebahn Nordwest (Nitratfahne,

s. Abschnitt 9.3.1.2), die Start- und Zielbaugruben des GFA-Tunnels sowie

der GFA-Anschlusstunnel (Nitrat und Kohlenwasserstoffe, s. Abschnitt 9.3.3.2).

Nitrat

Durch die Anwendung von Winterdienstmitteln sowohl im zivilen Bereich des Flughafens

Frankfurt Main als auch im militärisch genutzten Bereich kam es zu einer

Belastung des Grundwassers im Bereich des Flughafens mit Nitrat. Das Nitrat hat

sich als konservativer Stoff mit dem Grundwasser in Abstromrichtung bewegt. Die

Konzentrationsmaxima liegen heute im nördlichen Flughafenbereich. Die Belastungsfahnen

gehen ineinander über und können nicht getrennt ausgewiesen wer-

124




den. Für den östlichen Teil des zivil genutzten Flughafens, der in der Trinkwasserschutzzone

III B und im Zustrombereich der Wassergewinnungsanlagen der Hessenwasser

GmbH liegt, wird seit 1999 eine Grundwassersanierung durchgeführt.

Für den Nitratschaden auf der Air Base erfolgt derzeit keine Sanierung. Allerdings

gelangt ein Teil des mit Nitrat belasteten Wassers aus dem Bereich der Air Base

aufgrund der Grundwasserströmungsrichtung nach Norden in die Sanierungsbrunnen

[33].

Aufgrund der kartierten Ergebnisse der Grundwasseruntersuchungen (s. Plan

B 5.4-2) muss davon ausgegangen werden, dass im Bereich des Tunnels unter der

Landebahn Nordwest, bei der Errichtung des GFA-Startschachtes sowie beim Regenrückhaltebecken

E eine Nitratbelastung oberhalb des von der Trinkwasserverordnung

(TwVO) vorgegebenen Grenzwertes von 50 mg/l vorliegt.

Kohlenwasserstoffschaden (Fa. Caltex)

Im Bereich der ehemaligen Caltex-Raffinerie südöstlich der Schleuse Eddersheim

am Main sind Grundwasserschäden durch Kohlenwasserstoffe bekannt. Seit 1974

erfolgt hier eine Sanierung des Grundwasserschadens durch Entnahme des Wassers

mit Hilfe von 6 Brunnen sowie einer anschließenden Strippung und Fällung der

Schadstoffe (Förderung ca. 1,75 Mio. m³/a, Reinfiltration 1,3 Mio. m³/a) [6]. Die

Restlaufzeit der Sanierungsmaßnahme wird mit ca. 10 Jahren angegeben.

LCKW

Vom Bereich westlich des Terminals 1 auf der Nordseite des Flughafens erstreckt

sich bis zum Main eine ca. 3 km lange LCKW-Fahne, die in den 70er Jahren beim

Einsatz von leichtflüchtig chlorierten Kohlenwasserstoffen bei Reinigungsprozessen

entstand. Die Lufthansa betreibt in diesem Gebiet Sanierungsbrunnen zur Sanierung

der LCKW-Fahne (Förderung ca. 1,2 – 1,4 Mio. m³/a) [6].

Neuere Untersuchungen des Institutes Fresenius [23] bzw. von HPC [33] zeigen

außerdem singuläre Überschreitungen der LCKW-Grenzwerte der TwVO im Bereich

der Landebahn Nordwest. Die Ursachen dieser Überschreitung sind unbekannt.

Arsen und Nitroaromate

Im südlichen Erweiterungsgebiet befindet sich in Höhe der Flugzeughalle 9 ein

Schaden durch Arsen und Nitroaromate im Grundwasser (U-G 01 [7], [33]).

Eine mit dem Grundwasserschaden einhergehende Bodenverunreinigung im Bereich

des CargoCenter2 wurde im Jahr 1996 saniert (Auskofferung/Austausch von

kontaminiertem Erdreich [33]). Der Grundwasserschaden wurde bislang nicht saniert.

Die Schadstofffahne hat sich in Grundwasserfließrichtung (Nordwesten) ausgebreitet

und besitzt eine kartierte Längenausdehnung von ca. 400 m (kombinierte Darstellung

von Arsen und Nitroaromaten).


125



Stand 20.12.2006




Weitere Grundwasserschäden

Im Bereich der US Air-Base sowie der Cargo City Süd/Speditionszentrum (südliches

Flughafengebiet) werden weitere Boden- und Grundwasserverunreinigungen

festgestellt oder vermutet.

Aufgrund der vorgesehenen grundwasserschonenden Bauweisen sowie der i. A.

kurzen Entnahmedauern des Grundwassers kann davon ausgegangen werden,

dass während der Errichtung der grundwasserberührten Bauwerke mit großer

Wahrscheinlichkeit keine Beeinträchtigung der bauzeitlich entnommenen Grundwässer

durch etwaige, bislang nicht bekannte Grundwasserverunreinigungen stattfindet.

Tab. 9-1:

Hintergrundbelastungen

Die (anthropogen überprägten) Hintergrundbelastungen des Grundwassers im Untersuchungsgebiet

nehmen nach Aussage der Aicon AG [28] für ausgewählte Parameter

die folgenden Werte an:

Hintergrundkonzentrationen ausgewählter Parameter im Grundwasser

Parameter Einheit Konzentration

von bis

Chlorid mg/l 10 40

Nitrat mg/l 10 60

Sulfat mg/l 20 100

Gesamthärte °dH 4 10

Neben den vorbeschriebenen Hintergrundbelastungen ist je nach gewähltem Bauverfahren

mit weiteren, durch die Baumaßnahmen induzierten Beeinflussungen des

zu verbringenden Grundwassers zu rechnen. Diese werden im folgenden Abschnitt

näher behandelt.

Die über die oben beschriebenen Belastungen hinausgehenden standortspezifischen

Grundwasserverunreinigungen werden jeweils in den entsprechenden Abschnitten

des Kapitels 9.3 „Grundwasserrelevante Bauwerke“ behandelt.

9.2.7 Bauzeitliche Qualitätsbeeinflussung des anfallenden Grundwassers

9.2.7.1 Konventionelle Bauweise

Da konventionelle Bauweisen, bei denen keine besonderen Vorkehrungen zur

Minimierung des bauzeitlichen Grundwasseranfalls getroffen werden, nur oberhalb

des Ruhe-Grundwasserspiegels eingesetzt werden, fällt hier planmäßig kein zu

verbringendes Grundwasser an.

Sollte dennoch in Notfällen das Abschöpfen von Grundwasser aus dem Baugrubenbereich

erforderlich sein, so unterliegt dieses ggf. der lokalen Hintergrundbelastung

sowie eventuell den durch den Baubetrieb hervorgerufenen Einträgen (z.B.

126




Leichtflüssigkeiten, s.u.) und ist entsprechend der vorgesehenen Verbringungsart

(Versickerung/Direkteinleitung) zu behandeln.

Hierfür ist es ausreichend, Auffangbehälter - ausgerüstet als mobile Leichtstoffabscheider

(LFA) - mit dem Baubetrieb bzw. der Baustelleneinrichtung vorzuhalten.

Die Beschickung wird mit transportablen Pumpen realisiert, die an die jeweiligen

LFA angepasst sind. Ferner besteht die Möglichkeit, jede LFA bei mehreren Anlagen

anzuwenden.

9.2.7.2 Grundwasserschonende Bauweise

Bei Ausführung einer grundwasserschonenden Bauweise ist beim Lenzen der Baugruben

unmittelbar über der Unterwasserbetonsohle mit einem Lösen und Verfrachten

von Schwebstoffen und Feinstteilen zu rechnen.

Es ist davon auszugehen, dass das in der Baugrube eingeschlossene Grundwasser

durch den Kontakt mit dem eingefüllten Unterwasserbeton seine Qualität verändert.

Die pH-Werte des Lenzwassers bewegen sich dann deutlich oberhalb des neutralen

Bereiches (= pH 7) in der Bandbreite zwischen pH 11 und pH 12.

Das nach dem Lenzen in die Baugruben eintretende Restleckagewasser erhöht

durch einen Kontakt mit Betonteilen (z.B. bei der Durchströmung von Leckagen)

seinen pH-Wert erfahrungsgemäß auf etwa 9 bis 10.

Das Wasser, welches sich in der Baugrube sammelt, kann durch Einwirkungen aus

dem Baubetrieb verunreinigt sein. Hier sind vor allem Feinstteile und Leichtflüssigkeiten

zu nennen (z. B. Treibstoffe/ Bauchemikalien), die entweder direkt oder

durch Niederschläge in das zu fördernde und zu verbringende Wasser eingebracht

werden.

Falls in dem Bereich der Baugrube kontaminiertes Grundwasser vorliegt, wird sich

dies auch mit dem Leckagewasser in der Baugrube sammeln. Das anfallende Wasser

wird entsprechend der Verbringungsart behandelt. Nachfolgend sind Möglichkeiten

der Behandlung genannt und beschrieben.

9.2.7.3 Reinigung des zu verbringenden Wassers

Das Konzept des bauzeitlichen Grundwassermanagements sieht vor, dass grundsätzlich

alle Wässer vor ihrer Einspeisung in das Rohrleitungssystem in einen Zustand

versetzt werden, der den Qualitätsanforderungen für die vorgesehene

Verbringungsart genügt.

Aufgrund der vorliegenden Angaben und Abschätzungen zu der zu erwartenden

Wasserqualität für die grundwasserberührten Bauwerksteile ist das Wasser vor der

Einleitung in das Rohrsystem der Verbringung grundsätzlich durch folgende Reinigungsstufen

vorzubehandeln:

− einen Leichtstoffabscheider,

− eine Neutralisationsstufe und

− rückspülbare Kiesschnellfilter.

Alle vorgenannten Reinigungsstufen werden bezüglich Anzahl und Leistungsfähigkeit

im Zuge der Ausführungsplanung zwar nochmals individuell auf die einzelnen

Baumaßnahmen abgestimmt und als dezentrale, modulare, temporäre Anlagen

während der Bauzeit der jeweiligen Objekte betrieben, die Anlage wird jedoch modular

so aufgebaut, dass Einheiten zum Einsatz kommen, die sich je nach erforder-


127



Stand 20.12.2006




licher Leistung kombinieren lassen. Aus praktikablen und wirtschaftlichen Gründen

werden für die Anlagenteile baugleiche Behälter und Aggregate genutzt. So lässt

sich die Anzahl der vorzuhaltenden Reinigungseinheiten minimieren.

Es werden für die Anlagenteile Baugrößen gewählt, die bis zur Baustelle ohne Sondergenehmigungen

auf öffentlichen Straßen transportiert werden können. Auch auf

der Baustelle lassen sich die Einheiten ohne Sondergeräte transportieren, da der

Aufbau der Module in Containern erfolgt.

Entsprechend des Bauablaufes werden die Anlagen auch für zeitlich aufeinanderfolgende

Bauabschnitte genutzt und örtlich umgesetzt. Es wurde eine Wassermengenbilanzierung

durchgeführt, die zeigt, dass während der gesamten Bauzeit maximal

5 gleichzeitig laufende Reinigungsanlagen zu betreiben sind. Wegen der Mobilität

der Wasserreinigungsanlagen wird auf die Festlegung konkreter Anlagenstandpunkte

in diesem Planungsstadium verzichtet. Diese werden sinnvollerweise

erst im Zuge der bauvorbereitenden Planungen in enger Abstimmung mit der Baulogistik

festgelegt.

Folgender Aufbau der Anlagen (s. Abbildung 9-5, Grundfließbild) mit entsprechender

Beschreibung der Funktion wird grundsätzlich vorgesehen:

Pufferbehälter

Für einen gewissen Mengen- und Konzentrationsausgleich, der bei Wahl gleicher

Beckengrößen und entsprechend den einzelnen Reinigungsstandorten unterschiedlich

ist, werden Pufferbehälter vorgesehen. Es werden grundsätzlich zwei in Reihe

geschaltete Einheiten als Puffer eingesetzt (Pufferbehälter 1 und 2).

Der Pufferbehälter 1 dient als Leichtstoffabscheider mit Rückhaltungsfunktion für

das zu reinigende Wasser. Eine Tauchwand hält eventuell auftretende Leichtflüssigkeiten

zurück. Mittels Detektion der leichten Phase im Pufferbehälter erfolgt eine

Überwachung, ob sich Leichtflüssigkeiten ansammeln. Der Pufferbehälter 1 dient

auch zum Sammeln von anfallenden absetzbaren Stoffen (z. B. Sand).

Weiterhin dient der Pufferbehälter 1 zum Auffangen des bei der Rückspülung der

nachfolgenden Kies-/Sandfilter anfallenden und mit Feststoffen belasteten Rückspülwassers.

Im Pufferbehälter 2 wird die Neutralisation durchgeführt. Üblicherweise wird die

Neutralisation (pH-Werterniedrigung auf Werte um pH 6,5 bis pH 9) mit z.B. Kohlensäure

oder Zitronensäure durchgeführt, da hier keine schädlichen Salzfrachten

entstehen und die Säure als solche ungiftig ist. Das Wasser könnte auch mit Mineralsäuren

neutralisiert werden, aber der verfahrenstechnische Aufwand ist hoch und

der Umgang mit diesen Säuren teilweise problematisch. Unproblematisch hingegen

ist die Neutralisation mit Kohlensäure, welche im vorliegenden Fall vorgesehen

wird. Während starke Säuren den pH-Wert schlagartig verändern, verläuft die Neutralisationskurve

beim Einsatz von Kohlensäure wesentlich flacher. Dadurch lässt

sich der zulässige pH-Wert einfacher ansteuern und besser kontrollieren. Außerdem

führt die Neutralisation mit Kohlensäure zu einer maßgeblichen Erhöhung des

Puffervermögens des Wassers. So wird ein sehr stabiler pH-Endwert erreicht, und

eine Übersäuerung des Wassers ist ausgeschlossen.

128




Kies-/Sandfilter

Die zum Einsatz kommenden Kies-/Sandfilter dienen dem Rückhalt der aus der

Baugrube stammenden, auch im Pufferbehälter nicht zurückgehaltenen Schwebstoffe

und den eventuell bei der Neutralisation im Pufferbehälter 2 entstehenden

Flocken (s.o.). Die Schwebstoffe sind in ihrer Zusammensetzung, Stabilität und

Partikelgröße zurzeit noch nicht bekannt und müssen bei Anfall entsprechend analysiert

werden. Hieraus wird im Rahmen der baubegleitenden Ausführungsplanung

die genaue Spezifikation des Filtersandes ermittelt.

Aus den im Zuge der vorliegenden Planung bestimmten Grundwassermengen der

einzelnen Bauabschnitte lassen sich die Bemessungswassermengen der einzelnen

Wasserreinigungsanlagen ableiten. Grundsätzlich ist in den ersten Tagen eines

Bauabschnittes (Zeitdauer 1 Tag bis zu 16 Tagen) mit einem zum Teil sehr hohen

Lenzwasserstrom zu rechnen, an den sich ein kontinuierlich anfallender, in der Regel

geringerer Restleckagewasserstrom anschließt.

Die Bemessung der Filter erfolgt für den maximalen Leckagewasserstrom, wobei

die Wahl der Filtergeschwindigkeit aufgrund der Rohwasserbeschaffenheit, der

notwendigen Filtratgüte und wirtschaftlicher Aspekte gewählt wird.

Um eine effektive und sichere Entfernung der Schwebstoffe zu gewährleisten, wurde

für die Vorbemessung der Filter zunächst eine Filtergeschwindigkeit v F von ca.

10 m/h gewählt. Unter Zugrundelegung der Restleckagewasserströme wurde dann

für jedes Bauwerk die theoretisch erforderliche Kiesfilterfläche berechnet, die als

Basis für die Auswahl der tatsächlich zum Einsatz kommenden Filtergröße diente.

Die tatsächlichen Filtergeschwindigkeiten ergeben sich dann als Quotient aus dem

Lenzwasserstrom bzw. den teilweise gemeinsam anfallenden Lenz- und Restleckagewasserströmen

und den zum Einsatz kommenden Filtergrößen. Kurzfristige

Spitzen aus dem Lenzwasser können mit einer Filtergeschwindigkeit von v max gleich

20 m/h aufgefangen werden.

Aufgrund der oben beschriebenen Bemessung ergibt sich als maximale erforderliche

Filterfläche 7,9 m² (bei Tunnel Startbahn 18 West, s. Kapitel 9.3.2). Bei der

vorgesehenen, modularen Bauweise der Wasserreinigungsanlagen werden Filter

mit einer Filterfläche von je 3,8 m² eingesetzt. Bei den Anlagen, die eine größere

Fläche erfordern, werden zwei Filter vorgehalten, die parallel beschickt werden. Die

„kleineren" Anlagen erhalten einen Filter; die zur Rückspülung erforderliche Anlagenteile

(Pumpe und Kompressor) müssen jeweils nur einfach vorgehalten werden.

Gewählt werden geschlossene Schnellfilter nach DIN 19605 als Einstufenfilter. Im

Zuge der Detailplanung wird geprüft, ob der Filter als Ein- oder Mehrschichtfilter betrieben

wird. Aus derzeitiger Sicht wird vorgeschlagen, wegen der nicht genau zu

definierenden Partikelgröße Mehrschichtfilter einzusetzen, die eine längere Standzeit

bis zur Rückspülung zulassen.

Aktivkohlefilter

Nach Auswertung der vorliegenden Grundwasseranalysedaten ist es aus derzeitiger

Sicht nicht erforderlich, bei den Wasserreinigungsanlagen, bei denen eine Aktivkohlefilterstufe

vorzusehen ist, einen zusätzlichen "Polizeifilter" hinter dem 1. Aktivkohlefilter

anzuordnen. Die vorliegenden Grundwasseranalysen und die zeitliche

Entwicklung der Schadstoffkonzentrationen lassen vermuten, dass die im bauzeitlichen

Grundwasser anzutreffenden Belastungen seit den letzten Messungen nicht


129



Stand 20.12.2006




weiter angestiegen sind oder zukünftig ansteigen werden. Da das Grundwasser in

der Wasserreinigungsanlage eine Vorbehandlung durch die vorgeschalteten Stufen

erfährt und die vorgesehenen Aktivkohlefiltereinheiten bezüglich der Kontaktzeit

ausreichend bemessen werden, ist die Gefahr einer Verschleppung und Austragung

von Schadstoffen aus dem Aktivkohlefilter als sehr gering anzusehen. Die Beladung

und somit die zu erreichenden Standzeiten der Aktivkohle lassen, bei korrekter

Auswahl der Filter im Rahmen der Ausführungsplanung und aufgrund der

bisher vorliegenden Grundwasseranalysedaten, keine Gefahr einer Schadstoffverschleppung

erkennen.

Sollte sich bei der baubegleitenden fachgutachterlichen Betreuung der Anlagen

herausstellen, dass aufgrund geänderter Schadstoffkonzentrationen eine zusätzliche

Aktivkohlefilterstufe notwendig ist, so kann diese aufgrund des modularen Anlagenkonzeptes

im Zuge der Bauausführung schnell bereitgestellt werden.

Reinwasserablauf

Nach der Filtration wird vor Ableitung des Wassers in das Verbringungsrohrsystem

ein Reinwasserbehälter nachgeschaltet. Ein Teil des Filtrates wird für die Rückspülung

der Filter verwendet. Der Behälter wird so ausgelegt, dass die Rückspülung

eines Filters mit der entsprechenden Wassermenge realisiert werden kann. Bei Anlagen

mit zwei Filtern läuft ein Filter weiter und beschickt zusätzlich den Reinwasserbehälter.

Benötigt wird - unabhängig von der Anlagengröße - eine Rückspülwassermenge

von rd. 32 m³.

Peripheriemaßnahmen

Die Peripheriemaßnahmen für den Betrieb der Anlage und die entsprechenden Aggregate

werden in einem entsprechend ausgerüsteten Standard-Container untergebracht,

der ebenfalls als Modul der Reinigungseinheit beigestellt ist. Enthalten ist

hier auch die speicherprogrammierbare Steuerung (SPS) für den Betrieb und die

Steuerung der Anlage.

130




Abb. 9-5:

Grundfließbild der Wasserreinigungsanlagen

Weitere Behandlungsschritte

Die Erfordernis weiterer Behandlungsschritte (z. B. Denitrifikation, Ionenaustausch,

Strippung, Aktivkohlefiltration, Enteisenung/ Entmanganung etc.) kann aufgrund der

vorliegenden Analysedaten zum jetzigen Zeitpunkt nur abgeschätzt, aber nicht zuverlässig

festgestellt werden. Die auf Basis der vorliegenden Grundwasseruntersuchungen

konzipierten zusätzlichen Reinigungsstufen sind bauwerksabhängig und

werden in den betreffenden Unterkapiteln des Abschnittes 9.3 beschrieben. Die genaue

Feststellung eines ggf. erforderlichen weiteren Reinigungsbedarfs sowie eine

Detailplanung der dann erforderlichen Reinigungsstufen kann erst im Zuge der

Entwurfs-/Ausführungsplanung und bei Vorliegen aktueller, belastbarer Analyseergebnisse

geschehen.

9.3 Grundwasserrelevante Bauwerke

Im Rahmen der Erweiterung des Frankfurter Flughafens ist die Errichtung folgender

Bauwerke geplant, bei deren Errichtung eine Grundwasserrelevanz erwartet wird:

− Straßentunnel der Okrifteler Straße unter der Landebahn Nordwest einschl. der

Rampenbauwerke

− Neuer Tunnel unter der Startbahn 18 West einschl. der Rampenbauwerke

− Start- und Zielbaugrube des GFA-Tunnels

− GFA-Anschlusstunnel zum Terminal 3

− Tiefliegende Bauabschnitte des Passagier-Transfer-Systems (PTS)


131



Stand 20.12.2006




− PTS-Bahnhof unterhalb Terminal 3

− Bauwerke der Oberflächenentwässerung (Kanalisation, Regenrückhaltebecken)

− Teile des Ableitungssammlers in den Main

− ein Pumpschacht der Versickerungsanlagen Landebahn Nordwest.

Des Weiteren werden Tiefbaumaßnahmen durchgeführt, die keinem planmäßigen

bauzeitlichen Grundwasserzutritt unterliegen und die daher im Rahmen dieser Betrachtungen

nicht weiter untersucht werden. Hierzu zählen u.a. folgende Bauwerke:

− neue Abwasserreinigungsanlage im Südbereich

− GFA-Haupttunnel (wird in geschlossener Bauweise errichtet)

− Flugzeugbetankungsanlagen

− Unterführung des Tunnels Okrifteler Straße unter der Rollbrücke West

− Gründungsstrukturen der Rollbrücken Ost und West sowie des PTS.

In den folgenden Abschnitten werden ergänzende Angaben zu den vorgenannten

grundwasserrelevanten Bauwerken, zum möglichen Bauablauf sowie ggf. (ergänzend

zu Abschnitt 9.2) Angaben zur Geologie und Hydrogeologie in den betreffenden

Bereichen gemacht.

Die Menge und Qualität des anfallenden Grundwassers wird abgeschätzt sowie ein

Konzept für die Reinigung des jeweiligen Grundwasserstromes vorgestellt.

9.3.1 Tunnel Landebahn Nordwest

Zur Unterführung der Okrifteler Strasse unter der geplanten Landebahn Nordwest

ist die Errichtung eines Tunnelbauwerkes nötig. Nähere Angaben hierzu können

dem Band B 2 dieses Planfeststellungsantrages sowie den zugehörigen Planunterlagen

entnommen werden.

Hier sollen nur einige ergänzende, für das Grundwassermanagement während der

Bauzeit wesentliche Aspekte des Tunnels unter der Landebahn Nordwest herausgearbeitet

werden.

Es ist geplant, den Tunnel auf einer Länge von ca. 580 m in offener, grundwasserschonender

Bauweise herzustellen. An beiden Enden schließen sich Rampenbauwerke

an, die ca. 215 m (Nordbereich) bzw. 245 m (Südbereich) lang sind und in ihren

grundwasserberührten Abschnitten ebenfalls in grundwasserschonender Bauweise

hergestellt werden.

Die mittlere Geländehöhe in dem betrachteten Gebiet liegt zwischen ca. 98 und

101 mNN.

Nach Auswertung aller verfügbaren Baugrunduntersuchungen und Grundwasserstandsmessungen

([1], [2], [6], [8], [23], [24], [25], [34]) wird zur Abschätzung des

bauzeitlichen Grundwasserandrangs - auf der sicheren Seite liegend - davon ausgegangen,

dass der bauzeitliche Grundwasserspiegel über die gesamte Tunnellänge

bei

91,60 mNN

liegt.

Der Tunnel besitzt einen Rechteckquerschnitt (Breite ca. 18 m, Höhe ca. 8 m), die

Rampenbereiche sind 15 m breit ausgebildet.

Die Unterkante des Tunnels liegt durchgehend ca. 1,75 m unter der in den Plänen

dargestellten Gradiente [14]. Unter Berücksichtigung einer zusätzlichen Drainage-

132




kieslage unter dem Tunnel (Stärke ca. 20 cm) liegt die OK der Unterwasserbetonsohle

(= OK Baugrubensohle) ca. 1,95 m unter der Tunnelgradiente. Der tiefste für

die bauzeitliche Grundwasserhaltung relevante Punkt der Tunnelbaugrube (= tiefste

OK Unterwasserbetonsohle) liegt demnach bei ca. 88,15 mNN - 1,95 m =

86,20 mNN.

9.3.1.1 Angaben zum Bauverfahren/Bauablauf

Die für die Berechnung des bauzeitlichen Grundwasseranfalls maßgebende Einbindetiefe

des Tunnels unter der Landebahn Nordwest liegt bei maximal

91,60 mNN – 86,20 mNN = 5,40 m. Die grundwasserberührte Länge der Tunnelbaugrube

beträgt unter Ansatz des o.g. bauzeitlichen GW-Spiegels ca. 865 m (s.

Abb. 9-6).

Zur Abschätzung der bauzeitlich anfallenden Grundwassermengen wird entsprechend

dem Stand der Technik bzw. der Tunnelfachplanung davon ausgegangen,

dass die grundwasserberührten Bereiche des Tunnels abschnittweise im Schutz einer

rückverankerten Spundwand (im Bereich des Haupttunnels) bzw. Schlitzwand

(im Bereich der Rampenbauwerke) mit Unterwasserbetonsohle hergestellt werden.

Es kann also von einer grundwasserschonenden Bauweise ausgegangen werden

(s. Abb. 9-6).


133



Stand 20.12.2006




Abb. 9-6:

Schematischer Längsschnitt durch den Tunnel Landebahn Nordwest

Abb. 9-7:

Querschnitt durch Tunnel Landebahn Nordwest mit Darstellung der wasserdichtenden

Elemente

Im Bereich des Haupttunnels wird neben dem Tunnel ein seitlicher Arbeitsraum von

jeweils ca. 1 m vorgesehen, im Bereich der Rampen wird der Straßenaufbau direkt

gegen die seitlichen Spundwände gebaut.

Der in Anlage 3b dargestellten Abschätzung des Grundwasserzutritts während der

Bauzeit liegt der im Folgenden beschriebene und in Abb. 9-8 dargestellte Bauablauf

zugrunde.

134




Zur Abschätzung der Lenz- und Restleckagemengen wird von insgesamt zehn

Bauabschnitten ausgegangen. Hiervon befinden sich jeweils einer im Bereich der

nördlichen bzw. südlichen Rampe (114 m bzw. 173 m lang) und acht Stück mit jeweils

ca. 72 m Länge im Bereich des Haupttunnels. Die Bauabschnitte werden

durch wasserdichte Querschotts voneinander getrennt.

Der in Abb. 9-8 dargestellte Bauablauf gestaltet sich im Bereich des Haupttunnels

wie folgt:

− Ausbildung einer geböschten Baugrube oberhalb des unbeeinflussten Grundwasserspiegels

(„Voraushub“, nicht dargestellt)

− Einbringen der Spundwände von der Voraushubsohle aus (BA1)

− Unterwasseraushub des Bodens (BA2), hierbei ggf. Zugabe von Fremdwasser

zur Verhinderung eines hydraulischen Grundbruchs

− Herstellung der ggf. benötigten Verankerungen für Spundwände und Sohle (nur

in den tiefergelegenen Tunnelabschnitten) und Betonieren der Unterwasserbetonsohle

(BA3)

−

−

−

Lenzen der Tunnelbaugrube (BA4)

Abschnittweises Betonieren des Tunnelbauwerkes im trockengelegten, nur

durch Restleckage beaufschlagten Baugrubenabschnitt (BA 5). Hierbei muss

das Querschott zum bereits betonierten (Vorgänger)abschnitt so umgebaut

werden, dass es außen am fertigen Tunnel wasserdicht anschließt.

Abschnittweises Wiederverfüllen des Arbeitsraumes zwischen Spundwand und

fertigem Tunnelbauwerk bis zur geböschten Baugrube. Danach Einstellen der

Restleckage und Ziehen des Spundwandverbaus (BA6).

Ausgehend vom oben beschriebenen Taktbauverfahren wird die Bauzeit für den

grundwasserrelevanten Teil der Baugrube bei entsprechender Staffelung der Bauabschnitte

mit ca. 10 Monaten abgeschätzt.

⇒ Anmerkung: der hier beschriebene Bauablauf wird nicht zur Planfeststellung beantragt.

Auf seiner Basis werden lediglich die zu erwartenden bauzeitlichen Grundwassermengen

abgeschätzt.

Die Abschätzung des zeitlichen Verlaufs des Grundwasseranfalls orientiert sich an

der vorliegenden Bauzeitenplanung. Hier wird davon ausgegangen, dass beim Bau

des Tunnels mit dem Trog Süd sowie dem mittleren Tunnelabschnitt begonnen

wird. Die weiteren Bauabschnitte folgen sukzessive.


135



Stand 20.12.2006




Abb. 9-8:

Schematischer Bauablauf Tunnel Landebahn Nordwest

136




9.3.1.2 Abgeschätzte Wassermengen und Wasserqualität

Wassermengen

Bei der zugrundegelegten Bauweise (GW-schonende Bauweise und Taktverfahren)

und der daraus resultierenden grundwasserrelevanten Bauzeit von ca. 10 Monaten

ergibt sich rechnerisch folgender bauzeitlicher Grundwasserzutritt:

− gesamte geförderte Grundwassermenge: ca. 334.000 m³ in 10 Monaten, davon

ca. 57.000 m³ Lenzwasser

− maximal zu verbringender Grundwasserstrom: ca. Q Lenz = 147 m³/h (eine Lenzwasserspitze

von 2 Tagen Dauer)

− maximaler Restleckagestrom: ca. 66 m³/h.

Die Darstellung des zeitlichen Verlaufs des Grundwasserzutritts (Summenlinie und

Monatsmengen) für den Tunnel unter der Landebahn Nordwest ist der Anlage 3b

zu entnehmen.

Wasserqualität

Beim Bau des Tunnels unter der Landebahn Nordwest werden weder offizielle

Wasserschutzgebiete noch Naturschutz-, Überschwemmungs- oder Landschaftsschutzgebiete

berührt.

Allerdings wird von Seiten des RP Darmstadt darauf aufmerksam gemacht, dass

aufgrund der Grundwasserentnahmen aus den im Grundwasserabstrom der Landebahn

Nordwest gelegenen Brunnen der InfraServ der westliche Teil des Geländes

der Landebahn Nordwest als Wasserschutzgebiet III zu behandeln ist [10]. Ein

Versickern von (Ab)wasser in der Schutzzone III ist nicht zulässig, sofern es sich

nicht um eine „breitflächige Versickerung bei günstigen Standortverhältnissen unter

Beibehaltung einer reinigenden Bodenpassage“ handelt [10].

Aufgrund der Auswertung der Altlastensituation im Untersuchungsgebiet ergaben

sich keine konkreten Hinweise auf eine etwaige Kontamination des Grundwassers

im Umfeld des Tunnels [1], [33].

Die im Rahmen einer zusätzlichen, orientierenden Untersuchung des Gebietes

durchgeführte organosensorische Ansprache des Bodens ergab eine Auffälligkeit

im Bereich des geplanten Tunnels, die jedoch bei der anschließenden chemischanalytischen

Untersuchung des Bodens nicht bestätigt wurde [33].

Im Zuge von im Jahre 2002 durchgeführten Grundwasseruntersuchungen der neuen

Grundwassermessstellen in der Tunneltrasse (Bohrungen BK1151 bis BK1155)

wurden in fast allen Bohrungen erhöhte Nitratbelastungen zwischen 51 und

111 mg/l festgestellt [33], [32], [23].

Ein Geringfügigkeitsschwellenwert sowie ein Prüfwert gemäß Hessischer Grundwasserverwaltungsvorschrift

existieren für die zulässige Nitratbelastung nicht. Sollte

für die Versickerung des bauzeitlich anfallenden Grundwassers ein Grenzwert angesetzt

werden, ist zu berücksichtigen, dass die Hintergrundbelastung des Grundwassers

nach [30] zwischen 10 und 60 mg/l Nitrat liegt. So greift der Nitratgrenzwert

der TwVO (50 mg/l) hier wesentlich zu weit, da mit der genannten Hintergrundbelastung

bis 60 mg/l und der Versickerung in einem Bereich mit erhöhten

Nitratwerten bis zu 200 mg/l keine weitere schädliche Boden- und Grundwasserverunreinigung

stattfindet. Es entstehen durch die Versickerung des aus dem Tun-


137



Stand 20.12.2006




nelbereich entnommenen, relativ schwach nitratbelasteten Wassers keine zusätzlichen

negativen ökologischen Folgen.

Im Rahmen weiterer Untersuchungen (Januar 2002) wurden für drei Bohrungen in

der Tunnelachse pH-Werte im sauren Bereich (um pH 6) sowie bei zwei Bohrungen

(BK1152/BK1155) im Verhältnis zu den sonstigen Messwerten erhöhte Eisen- und

Manganwerte ermittelt [22], die allerdings bei späteren Untersuchungen (August

2002) nicht mehr nachgewiesen werden konnten.

Die Konzentrationen der Elemente Eisen und Mangan befinden sich gegenüber

sonstigen Grundwässern auf sehr niedrigem Niveau. Hier besteht kein Bedarf an

Behandlung, da die beiden Elemente im Zusammenhang mit der Versickerung nicht

gesundheitsrelevant sind, sondern lediglich einen Einfluss bei der Wasserverteilung

für das Rohrleitungssystem und Armaturen haben. Eventuelle Reste an Eisen und

Mangan werden mit der Oxidation bei Einleitung in die Pufferbehälter, spätestens

aber in der Filtration entfernt.

Bei der Bohrung BK 1154 wurde ein Kohlenwasserstoff-Index in Größe des Prüfwertes

des § 77 HWG, Anlage 3, (= 0,2 mg/l) analysiert, der aber noch deutlich unter

dem Sanierungsschwellenwert liegt und der sich im gleichen Brunnen zu einem

späteren Zeitpunkt nicht mehr bestätigt hat. Die bei ergänzenden Untersuchungen

des Institutes Fresenius festgestellten hohen LCKW-Werte im Bereich der Landebahn

Nordwest ([23], s.a. Abschnitt 9.2.6.1) befinden sich in größerer seitlicher Entfernung

zur Tunnelachse (> 750 m). Nach Auswertung der Fließrichtungs- und

Fließgeschwindigkeitskarten des Grundwassers [24] ist eine Verschleppung des

kartierten LCKW-Schadens in den Bereich des Tunnels Landebahn Nordwest auszuschließen.

Ein Vergleich der bislang für den geplanten Tunnel unter der Landebahn Nordwest

ermittelten Analysewerte mit den Vorgaben für die chemische Qualität der direkteinzuleitenden

Wässer (Prüfwert der Hessischen Grundwasserverwaltungsvorschrift,

siehe Anlage 12) zeigt keine Auffälligkeiten.

9.3.1.3 Reinigung der anfallenden Grundwässer

Das Konzept des bauzeitlichen Grundwassermanagements sieht vor, dass grundsätzlich

alle Wässer vor ihrer Verbringung in einen Zustand versetzt werden, der

den Qualitätsanforderungen für die gewählte Verbringungsart genügt (siehe hierzu

Abschnitt 9.6).

Neben den in Abschnitt 9.2.7.3 genannten und ausführlich beschriebenen „obligatorischen“

Reinigungsstufen (Leichtstoffabscheider, Neutralisation und Kiesschnellfilter)

sind für die zu verbringenden Wässer aus dem Bereich des Tunnels unterhalb

der Landebahn Nordwest auf Grundlage der vorliegenden Grundwasseranalysen

aus heutiger Sicht keine weiteren Grundwasserbehandlungsstufen vorzusehen.

Werden bei dem Monitoring während der Sanierung darüber hinaus erhöhte Nitratwerte

festgestellt und/oder wird trotz fehlendem Geringfügigkeitsschwellen- sowie

Prüfwert ein Grenzwert für die Nitratverringerung vorgegeben, so kann ein Ionenaustauschverfahren

zum Einsatz kommen. Hierbei ist jedoch zu berücksichtigen,

dass durch die notwendige Salzzugabe die Chloridbelastung des zu verbringenden

Reinwassers steigt. Es bietet sich an, für den Ionenaustausch weitere „Standard-

Filtermodule“ als Reaktionsbehälter einzusetzen. Weitere mögliche Verfahrenstechniken

wie Denitrifikation oder Umkehrosmose sind entweder nicht praktikabel

oder zu unwirtschaftlich.

138




Sollten sich beim baubegleitenden GW-Monitoring erhöhte Belastungen an LCKW

zeigen, so können diese mit einer Aktivkohleeinheit aus dem Wasser entfernt werden.

Durch die eingesetzte Filtermodulbauweise können entsprechende Filter kurzfristig

mit entsprechendem Aktivkohlematerial ausgerüstet werden.

Für die Wasserreinigungsanlage beim Tunnel Landebahn Nordwest ist eine Reinigungseinheit

mit Puffer und zwei Kiesfiltern erforderlich. Bei einem erwarteten max.

Restleckagewasserstrom von 66 m³/h wird eine Filtergeschwindigkeit von 8,7 m/h

erreicht. Beim maximalen Lenzwasserstrom ergibt sich ein v F von 12,2 m/h. Das

zugehörige Verfahrensfließbild ist in Anlage 3c, der Grundriss in Anlage 3d dargestellt.

Die genaue Erfordernis der vorgenannten bzw. ggf. zusätzlich erforderlicher Behandlungsschritte

kann jedoch im Zuge der Genehmigungsplanung nicht eindeutig

festgelegt werden, da die der Konzeption einer Wasserreinigungsanlage zugrundezulegenden

Analysedaten zeit- und ortsnah ermittelt werden müssen. Dies ist daher

im Rahmen der Ausführungsplanung bzw. im Vorfeld der Bauausführung auf der

Grundlage einer aktuellen Datenbasis durchzuführen.

9.3.2 Tunnel Startbahn 18 West

Im Zuge der Baumaßnahmen auf der Erweiterungsfläche südlich des Flughafens ist

die Errichtung eines neuen Betriebsstraßentunnels (sog. „Tunnel Startbahn 18

West“) geplant, der nördlich in ca. 50 m Abstand ungefähr parallel zum bestehenden

Okrifteler Straßentunnel unter der Startbahn 18 West (SB West) verläuft.

Nähere Angaben hierzu können dem Band B 2 dieses Planfeststellungsantrages

sowie den zugehörigen Planunterlagen entnommen werden. Hier sollen nur die für

das Grundwassermanagement während der Bauzeit wesentlichen Aspekte des

neuen Tunnels Startbahn 18 West aufgezählt werden.

Der neue, ca. 550 m lange Tunnel unter der SB West liegt mit nur ca. 1,0 – 2,5 m

Überdeckung oberflächennah und wird aus betrieblichen Gründen in einer sog.

„Deckelbauweise“ errichtet. Die offenen und geschlossenen Rampen-/ Trogbereiche

des späteren Tunnels inkl. Start-/Zielbaugruben werden in offener Bauweise errichtet.

Die Länge der Tröge auf der West- und Ostseite beträgt dabei jeweils ca.

230 m bzw. 220 m (zusätzlich zur Länge des Haupttunnels).

Flankiert wird der Tunnel Startbahn 18 West am Westportal von einem Auffangbecken

mit einer Hebeanlage und am Ostportal von einer Kombination aus Auffangbecken,

Hebeanlage und Löschwasserbecken.

Die Geländehöhe in dem betrachteten Gebiet liegt zwischen ca. 98,5 und

100,0 mNN. Die tiefsten für die Berechnung des bauzeitlichen Grundwasseranfalls

relevanten Baugrubensohlen liegen bei [15].:

− Rampe West: ca. 87,70 mNN (OK UW-Betonsohle)

− Tunnelbauwerk: ca. 87,80 mNN (UK Bauwerkssohle, Ostende)

− Rampe Ost: ca. 88,10 mNN (OK UW-Betonsohle).

Die grundwasserrelevante Bauwerkssohle des Tunnelbauwerks steigt von den beiden

Enden zur Mitte hin auf ca. 89,30 mNN an.

Im Gebiet des Tunnels Startbahn 18 West unter der SB West ist für die Ermittlung

des bauzeitlichen Grundwasserzutritts der Wasserstand im sog. „schwebenden

Grundwasserstockwerk“ maßgebend (siehe Abschnitt 9.2.2). Nach Auswertung al-


139



Stand 20.12.2006




ler verfügbaren Baugrunduntersuchungen und Grundwasserstandsmessungen wird

davon ausgegangen, dass der maßgebende bauzeitliche Grundwasserspiegel im

betrachteten Gebiet bei maximal

96,00 mNN

liegt (Grundwasserspiegel im oberen, „schwebenden“ Grundwasserstockwerk). Das

tieferliegende Grundwasserstockwerk ist zwar gespannt, liegt jedoch mit seiner

Druckhöhe unterhalb des schwebenden Grundwasserspiegels und ist daher für die

Ermittlung der bauzeitlichen Grundwassermengen nicht relevant.

Die lichte Baugrubenbreite im Bereich der Rampen beträgt 9 bis 12 m, die Baugrubentiefe

nimmt im Rampenbereich von ca. 1,5 m auf ca. 11,5 m zu. Der Tunnel besitzt

einen Rechteckquerschnitt (lichte Baugrubenbreite ca. 11,85 m).


Der neue Tunnel unter der Startbahn 18 West wird unter dem laufenden Flughafenbetrieb

gebaut. Um die Stilllegungszeiten der Startbahn 18 West so gering wie

möglich zu halten, wird der Tunnel in einer Deckelbauweise errichtet (s. Abb. 9-9).

Rampen-/Trogbauwerke

Die Baugruben im Rampenbereich werden seitlich von Schlitzwänden eingeschlossen.

Nach unten werden die Baugruben durch eine (in Teilbereichen rückverankerte)

Unterwasserbetonsohle begrenzt. Das für die Rampenbereiche angewendete

Bauverfahren ähnelt dem Bauverfahren für den Tunnel unter der Landebahn Nordwest

(siehe Abschnitt 9.3.1) und wird daher an dieser Stelle nicht näher erläutert.

Haupttunnel

Zunächst wird ein Voraushub oberhalb des Grundwasserspiegels bis auf die Höhe

der Unterkante der späteren Tunneldecke durchgeführt.

Dann werden als seitlicher Baugrubenabschluss flankierende, bis zu ca. 20 m tiefe

Schlitzwände errichtet. Zwischen diesen wird eine tiefliegende Hochdruckinjektions-

Sohle (HDI-Sohle) eingebracht, die einen Wasserzutritt von unten in die Baugrube

unterbindet.

Bei der Errichtung einer HDI-Sohle wird von der Geländeoberfläche aus mit Hilfe

eines Bohrgerätes im engen Raster in der vorgesehenen Tiefe unter hohem Druck

eine Zementsuspension injiziert, die am Ende einen zusammenhängenden, dichtenden

Injektionskörper bildet. Da bei diesem Verfahren außer Wasser und Zement

keine weiteren Fremdstoffe in den Boden injiziert werden, ist hier – außer einer

kurzzeitigen Erhöhung des pH-Wertes im Grundwasser im unmittelbaren Umfeld

der Bohrung (durch den Kontakt des Grundwassers mit dem Zement), der durch die

puffernde Wirkung des Grundwassers schnell abgebaut wird - keine chemische

Grundwasserbeeinflussung zu erwarten. Dieses Verfahren stellt den Stand der

Technik dar und wurde in vergleichbaren Untergrundverhältnissen bereits mehrfach

erfolgreich ausgeführt.

140




Abb. 9-9:

Querschnitt Tunnel Startbahn 18 West mit Darstellung der wasserdichtenden Elemente

Der Haupttunnel wird durch wasserdichte Querschotts (Spund- oder Schlitzwände),

die oberhalb des bauzeitlichen Grundwasserspiegels ansetzen und in die HDI-

Sohle einbinden, in fünf hydraulisch voneinander getrennte Bauabschnitte unterteilt.

Es folgt eine abschnittweise Prüfung der Wasserdichtigkeit der Schlitzwände und

der Injektionssohle (z. B. durch Anlegen eines Probeschurfes auf der Voraushubsohle

bis in den Grundwasserkörper hinein und Absenken des im entsprechenden

Bauabschnitt anstehenden Grundwassers bis auf Sohlhöhe des Probeschurfes.

Durch die Beobachtung der Wiederanstiegsgeschwindigkeit des Grundwassers im

Probeschurf können dann Rückschlüsse auf die Dichtigkeit der Baugrubenabschnitte

gezogen werden.)

Nach erfolgter Dichtigkeitsprüfung wird die Tunneldecke auf die Schlitzwände betoniert

und das Gelände nach Erhärten des Betons wieder bis auf Ursprungsniveau

verfüllt (s. Abb. 9-9).

Der eigentliche Tunnel wird abschnittsweise im Schutz des Deckels, der Schlitzwände

und der Injektionssohle errichtet, ohne den Flugbetrieb zu beeinträchtigen.

Der hierbei vorgesehene Bauablauf ist in Anlage 4 skizzenhaft anhand von mehreren

Phasenbildern dargestellt.


141



Stand 20.12.2006




• Phase 1: Zunächst wird der Grundwasserspiegel in Kammer 1 unterhalb des

Deckels durch vorher eingebrachte Entwässerungslanzen bis auf ein

Niveau abgesenkt, das der Höhenlage der späteren Tunnelsohle entspricht.

In Kammer 1 erfolgt dann ein Bodenaushub bis zur erforderlichen

Baugrubensohle. Die wasserdichte Kammerabschottung der Kammer

1 zur Rampe West wird parallel zum fortschreitenden Bodenaushub

abgebrochen.

Der Grundwasserspiegel wird durch Errichtung und Betrieb eines

Pumpensumpfes knapp unterhalb der neuen Baugrubensohle gehalten.

Der zwischen der HDI-Sohle und der späteren Tunnelsohle befindliche,

noch wassergesättigte Boden verbleibt an Ort und Stelle.

• Phasen 2 bis 5:

In den Kammern 2 bis 5 wird analog wie in Phase 1 eine Grundwasserlenzung

sowie der anschließende Bodenaushub und der parallel dazu

erfolgende Abbruch der Querschotts durchgeführt.

Am Ende von Phase 5 ist der komplette Haupttunnel (unterhalb des

Deckels) ausgehoben, die Restleckagelenzung läuft in allen 5 Kammern.

• Phase 6: In den Kammern 1 bis 5 wird ein Unterbeton/die Sauberkeitsschicht auf

die Baugrubensohle aufgebracht.

• Phase 7: Kammer 1: die wasserdichte Tunnelsohle wird errichtet

• Phase 8: Kammer 1: Errichten der seitlichen, wasserdichten Tunnelwände

Kammer 2: Errichten der wasserdichten Tunnelsohle

• Phase 9: Kammer 1: Einstellen der bauzeitlichen Grundwasserhaltung, der umgebende

Grundwasserspiegel steigt wieder an, wird aber durch die

wasserdichte Tunnelinnenschale am Eindringen in Kammer 1 gehindert

Kammer 2: Errichten der seitlichen, wasserdichten Tunnelwände

Kammer 3: Errichten der wasserdichten Tunnelsohle

• Phasen 10 bis 14:

In den Kammern 2 bis 5 wird analog wie in Phase 9 verfahren: die

wasserdichte Tunnelinnenschale wird sukzessive errichtet, nachlaufend

wird die Restleckagelenzung abschnittweise eingestellt.

Am Ende von Phase 14 ist der komplette Haupttunnel (unterhalb des

Deckels) als wasserdichtes Bauwerk hergestellt, die Restleckagelenzung

ist in allen 5 Kammern eingestellt, die grundwasserrelevante

Bauzeit des Haupttunnels ist damit beendet.

142




⇒ Anmerkung: der hier beschriebene Bauablauf wird nicht zur Planfeststellung beantragt.

Auf seiner Basis werden lediglich die zu erwartenden bauzeitlichen Grundwassermengen

abgeschätzt.

Durch die gewählten grundwasserschonenden Bauverfahren fallen sowohl für den

Haupttunnel als auch für die westlichen und östlichen Rampenbereiche nur Lenzwasser

und Restleckagewasser an.

Bei Berücksichtigung des vorgenannten Bauablaufs sowie einer Tunnelvortriebsgeschwindigkeit

bzw. Rampenbetonierzeit von 2 Blöcken/Woche (entspricht

ca. 3 m/d) wird von einer grundwasserrelevanten Bauzeit von insgesamt ca.

22 Monaten ausgegangen.


Wassermengen

Ebenso wie beim Tunnel unter der Landebahn Nordwest (siehe Abschnitt 9.3.1) fällt

beim Bau des Tunnels unter der SB West aufgrund der mit wasserundurchlässigen

Schlitzwänden und Unterwasserbeton- bzw. HDI-Sohlen umschlossenen Baugruben

nur Lenz- und Restleckagewasser an.

Es wird keine aktive Grundwasserabsenkung betrieben, eine großräumige Beeinflussung

des Grundwasserstandes kann daher ausgeschlossen werden.

Abb. 9-10 (nächste Seite) zeigt einen schematischen Längsschnitt durch den Tunnel

Startbahn 18 West.

Aus den in den vorhergehenden Abschnitten genannten geometrischen und hydrogeologischen

Randbedingungen ergibt sich die abgeschätzte, bauzeitlich anfallende

Grundwassermenge wie folgt:

− gesamte geförderte Grundwassermenge: ca. 647.000 m³ in ca. 23 Monaten,

davon ca. 71.500 m³ Lenzwasser

− maximaler Abschöpfstrom: ca. Q Lenz = 121 m³/h (max. erwarteter, kurzzeitig auftretender

bauzeitlicher Grundwasserstrom aus dem Tunnelbereich, Dauer ca.

2 Tage)

− maximaler Restleckagestrom: ca. 79 m³/h.

Die Darstellung des zeitlichen Verlaufs des Grundwasserzutritts für den Tunnel unter

Startbahn 18 West ist der Anlage 5b zu entnehmen.


143



Stand 20.12.2006




Abb. 9-10: Schematischer Schnitt durch Trogbauwerke und Tunnel Startbahn 18 West

(überhöhte Darstellung)

144





Beim Bau des Tunnels unter der Startbahn 18 West werden weder Wasserschutzgebiete

noch Naturschutz-, Überschwemmungs- oder Landschaftsschutzgebiete

berührt.

Die Auswertung der Altlastensituation im Untersuchungsgebiet ergab keine unmittelbaren

Hinweise auf etwaige Kontaminationen des Grundwassers im betrachteten

Bereich. Dem RP Darmstadt, RPU Frankfurt sowie RPU Darmstadt liegen ebenfalls

keine Informationen zu nachgewiesenen Boden- und Grundwasserverunreinigungen

vor (Stand Juni 2003, [33]).

Über die aus dem Baustellenbetrieb voraussichtlich anfallenden Belastungen hinaus

ist nach Auswertung der vorliegenden GW-Analysen in Verbindung mit den

GW-Gleichenplänen nicht mit weiteren bauzeitlichen GW-Belastungen im Bereich

der Baugruben zu rechnen.


9.3.3 GFA-Tunnel

Neben den in Abschnitt 9.2.7.3 genannten „obligatorischen“ Reinigungsstufen

(Leichtstoffabscheider, Neutralisation und Kiesschnellfilter) sind für die zu verbringenden

Wässer aus dem Bereich des Tunnels unterhalb der Startbahn 18 West auf

Grundlage der vorliegenden Grundwasseranalysen aus heutiger Sicht keine weiteren

Grundwasserbehandlungsstufen vorzusehen:

Für die Anlage ist eine Reinigungseinheit mit Puffer und zwei Kiesfiltern erforderlich.

Bei einem Durchsatz des Restleckagewassers von 79 m³/h wird eine Filtergeschwindigkeit

von 10,4 m/h erreicht. Beim maximal erwarteten Lenzwasserstrom

ergibt sich ein v F von 15,9 m/h. Das zugehörige Verfahrensfließbild ist in Anlage 5c,

der Grundriss in Anlage 5d dargestellt.







Es ist geplant, zwischen dem bestehenden Terminal 1 im Norden des Flughafens

und dem neuen Terminal 3 im Südbereich unter dem bestehenden Start-/ Landebahnsystem

hindurch einen Tunnel zur Gepäckbeförderung (= GFA-Tunnel) zu errichten.

Der Tunnel besteht aus zwei Abschnitten: einem tiefliegenden Haupttunnel

unterhalb des Start-/Landebahnsystems und einem oberflächennahen Anschlusstunnel,

der den Haupttunnel mit dem Terminal 3 verbindet (s. Abb. 9-11) [16], [17].


145



Stand 20.12.2006




Abb. 9-11: Lageplan des neuen GFA-Tunnels

Da der Bau des tiefliegenden Haupttunnels während des laufenden Flughafenbetriebs

erfolgen muss, wird er in bergmännischer Bauweise (= geschlossenem Vortrieb)

aufgefahren. Zum Auffahren des Tunnels werden ein 25 x 25 m großer Startschacht

im Südbereich sowie ein 15 x 15 m großer Zielschacht im Nordbereich benötigt.

Beim geschlossenen Vortrieb des Haupttunnels wird das anstehende Grundwasser

durch den in der Vortriebsmaschine hydraulisch bzw. pneumatisch aufgebauten Innendruck

bzw. die bereits erstellte wasserdichte Tunnelschale am Zutritt gehindert,

daher ist der Haupttunnel als solcher nicht relevant für die Betrachtung des bauzeitlichen

Grundwassermanagements.

Der Anschlusstunnel sowie der Start- und Zielschacht des Haupttunnels werden –

analog zum Tunnel unter der Landebahn Nordwest – in offener, grundwasserschonender

Bauweise mit wasserhaltenden Baugrubenwänden (abschnittsweise Schlitzbzw.

Spundwände) und Unterwasserbetonsohlen erstellt (s. Abb. 9-12). Für diese

Bauwerke fällt daher während der Bauzeit nur Lenz- und Restleckagewasser an,

das im Zuge des bauzeitlichen Grundwassermanagements verbracht werden muss.

146




Abb. 9-12: Querschnitt durch den GFA-Anschlusstunnel (Schlitzwandbereich) mit Darstellung

der wasserdichtenden Bauteile

Nach Auswertung aller verfügbaren Baugrunduntersuchungen und Grundwasserstandsmessungen

wird zur Abschätzung des bauzeitlichen Grundwasserandrangs

davon ausgegangen, dass sich die bauzeitlichen Grundwasserspiegel für die

einzelnen Bauwerke maximal bei folgenden Pegelständen einstellen:

− Startschacht GFA-Haupttunnel: 97,50 mNN

− Zielschacht GFA-Haupttunnel: 96,50 mNN

− GFA-Anschlusstunnel: 97,60 mNN.


Start- und Zielschacht

Die geometrischen Daten der Start- und Zielschächte stellen sich wie folgt dar:

Startschacht (Südbereich):

− OK Gelände: 106,60 mNN

− OK Baugrubensohle/Unterwasserbetonsohle: ca. 88,80 mNN

− GW-Spiegel: max. ca. 97,50 mNN

− Abmessungen Baugrube: ca. 25 x 25 m

Zielschacht (Nordbereich):

− OK Gelände: 107,50 mNN

− OK Baugrubensohle/ Unterwasserbetonsohle: ca. 90,40 mNN


147



Stand 20.12.2006




− GW-Spiegel: max. ca. 96,50 mNN

− lichte Abmessungen Baugrube: ca. 15 x 15 m.

Beide Schächte werden von rückverankerten Schlitzwänden umgeben und schließen

nach unten mit einer Unterwasserbetonsohle ab. Das Bauverfahren ähnelt dem

Herstellungsverfahren des Tunnels unter der Landebahn Nordwest, für nähere Erläuterungen

hierzu wird daher auf Abschnitt 9.3.1.1 verwiesen.

Sowohl Startschacht als auch Zielschacht stellen relativ kleine Bauwerke dar, sie

werden daher nicht in verschiedene Bauabschnitte unterteilt. Die Unterwasserbetonsohlen

des Start- und Zielschachtes werden aufgrund des hohen Wasserüberdrucks

an der Baugrubensohle in jedem Fall mit einer Rückverankerung aus vorher

eingebrachten Stahlpfählen oder Verpressankern versehen. Dies hat keine Auswirkungen

auf den bauzeitlichen Grundwasseranfall oder die Grundwasserqualität.

Die grundwasserrelevante Nutzungsdauer des Startschachtes orientiert sich an der

Bauzeit für den GFA-Haupttunnel und wird mit ca. 300 Tagen abgeschätzt, da der

Schacht während der gesamten Vortriebsdauer des GFA-Haupttunnels offengehalten

werden muss. Der Zielschacht hat eine kürzere grundwasserrelevante Nutzungsdauer;

diese wird mit ca. 115 Tagen angesetzt.

GFA-Anschlusstunnel

Der GFA-Anschlusstunnel wird in offener Bauweise hergestellt. Das Bauverfahren

ist identisch mit der Herstellung des Tunnels unter der Landebahn Nordwest, für Erläuterungen

zum Bauverfahren wird daher an dieser Stelle auf Abschnitt 9.3.1.1

verwiesen. Ausnahmen sind die nicht vorhandene Sohlverankerung und die Verwendung

von Schlitzwänden anstelle von Spundwänden.

Aufgrund seiner Länge von ca. 530 m wird der GFA-Anschlusstunnel voraussichtlich

in mehreren Bauabschnitten errichtet. Für die Betrachtung des bauzeitlichen

Grundwassermanagements wird davon ausgegangen, dass der Bau des Anschlusstunnels

in drei Abschnitten erfolgt, wobei zuerst die Errichtung des 60 m

langen nordöstlichen Teils in Schlitzwandbauweise erfolgt (BA 1) und anschließend

nacheinander die zwei weiter westlich gelegenen, jeweils ca. 236 m langen Abschnitte

mit Spundwänden errichtet werden (BA 2 und 3, s. Längsschnitt in Abb. 9-

13).

Die mittlere Geländehöhe in der Achse des Anschlusstunnels liegt zwischen

105,4 mNN und 106,2 mNN. Die für die Berechnung des bauzeitlichen Grundwasseranfalls

relevante Baugrubensohle (=OK Unterwasserbetonsohle) liegt minimal

bei ca. 91,60 mNN (am Startschacht), maximal bei ca. 96,50 mNN (am Terminal 3).

Die Baugrube besitzt eine lichte Breite von 9,10 m im Bereich der Schlitzwände

(BA 1) und 11,10 m im Bereich des Spundwandverbaus (BA 2 und 3).

148




Abb. 9-13: Längsschnitt durch den GFA-Anschlusstunnel mit Darstellung der Bauabschnitte

(überhöhte Darstellung)


Wassermengen/Quantität

Aus den oben genannten geometrischen und hydrogeologischen Gegebenheiten

leiten sich für die grundwasserrelevanten Teile des GFA-Tunnels folgende Lenzund

Restleckagewassermengen ab:

Startschacht (Südbereich):

− Lenzwasser: ca. 5.500 m³ (bei 9 Tagen Pumpdauer ergibt dies einen Förderstrom

von ca. 26 m³/h)

− Restleckage: ca. 2,2 l/s (entspr. 8,1 m³/h)

− Erwartete Gesamtwassermenge Startschacht: ca. 13.800 m³

Zielschacht (Nordbereich):

− Lenzwasser: ca. 1.400 m³ (bei 2 Tagen Pumpdauer ergibt dies einen Förderstrom

von ca. 29 m³/h)

− Restleckage: ca. 0,9 l/s (entspr. 3,2 m³/h)

− Erwartete Gesamtwassermenge Zielschacht: ca. 4.050 m³

GFA-Anschlusstunnel:

− Bauabschnitt 1: Lenzwasser 2.200 m³, Restleckage ca. 5 m³/h

(Summe Lenz- und Restleckagewasser: 18.000 m³ in ca. 17 Wochen)






149



Stand 20.12.2006




−

−

−

Gesamte Wassermenge: ca. 199.000 m³ in ca. 53 Wochen

Maximaler Abschöpfstrom: Q = 65 m³/h (7 Tage Dauer, Kombination aus Lenzen

3.BA und Restleckage 2.BA)

Maximaler Restleckagestrom: ca. 41 m³/h

Die zeitliche Verteilung des Grundwasseranfalls für die Baugruben des GFA-

Haupttunnels ist der Anlage 6b zu entnehmen, die entsprechende Verteilung für

den GFA-Anschlusstunnel ist in der Anlage 7b dargestellt.


Nach Auswertung der vorliegenden Altlastenuntersuchungen für den GFA-Tunnel

([6], [7], [12], [13], [33]) muss davon ausgegangen werden, dass der Zielschacht

des GFA-Tunnels in einem Bereich mit einer leicht erhöhten Nitratbelastung

(≥ 50 mg/l) errichtet wird, die aus dem in Kapitel 9.2.6.1 beschriebenen Nitratschaden

herrührt. Die Nitratwerte im Bereich des Startschachtes sowie des Anschlusstunnels

liegen voraussichtlich unterhalb 50 mg/l.

Die verwendeten Messstellen (BK1300/BK1306) liegen mindestens 140 m weit entfernt

im Grundwasser-Seitenstrom des Baustellenbereiches. Nach Auswertung der

Grundwassergleichen und unter Berücksichtigung des Zeitpunktes der Analytik

(2002) kann davon ausgegangen werden, dass die Nitratbelastung zum Zeitpunkt

des Baus eher geringer sein wird als bei den damaligen Messungen festgestellt

wurde.

Die im Jahr 1977 bei den Bohrungen des Pegels Nr. 31 im Bereich des Terminals 1

festgestellten Mineralölkontaminationen weisen darauf hin, dass u.U., aber mit sehr

geringer Wahrscheinlichkeit, auch im Bereich des (nördlich gelegenen) Zielschachtes

des GFA-Tunnels mit Kohlenwasserstoff-Belastungen zu rechnen ist [31].

Die in den vorhandenen Grundwassermessstellen festgestellten pH-Werte bewegen

sich im leicht sauren Bereich zwischen 5,2 und 7,1 [12], [13].

Aufgrund der Kartierungen in [7] sowie [33] ist davon auszugehen, dass sich

ca. 130 m im Abstrom (nordwestlich) des GFA-Anschlusstunnels eine Grundwasser-

und Bodenverunreinigung befindet (Kerosinschaden A400, GFA-G02 bzw.

GFA-B01 [33]) sowie unter Umständen mit einem breiten Spektrum an organischen

und anorganischen Altablagerungen gerechnet werden muss (Altlastenverdachtsflächen

GFA-ALVF02 und GFA-ALVF04 [31]). Der Altlastenverdacht konnte jedoch

nach Auswertung der orientierenden Untersuchungen in den Baugrunderkundungsbohrungen

und Sondierungen für den unmittelbaren Bereich der Tunneltrasse

nicht bestätigt werden [33].

Aufgrund der relativ großen Entfernung des bekannten Kerosinschadens GFA-G02

zur Baustelle des GFA-Anschlusstunnels und –Startschachtes, der eingesetzten

grundwasserschonenden Bauweisen und der Tatsache, dass sich der Grundwasserschaden

im Abstrom der Baumaßnahme befindet, wird die Gefahr einer Verschleppung

dieser Kontamination als sehr gering eingestuft. Genaue Konzentrationen

sind nicht bekannt; diese sowie die räumliche Ausdehnung der möglicherweise

belasteten Gebiete müssen im Vorfeld der Bauausführung erkundet werden.

Nahezu der gesamte GFA-Tunnel (Haupt- und Anschlusstunnel sowie Start- und

Zielschächte) liegt im Wasserschutzgebiet IIIB der Trinkwassergewinnungsanlagen

Hinkelstein/Schwanheim/Goldstein [6]. Es sind die vom RP Darmstadt bei der Fest-

150




setzung dieses Trinkwasserschutzgebietes getroffenen Regelungen zu beachten

[27].

Beim Bau des GFA-Tunnels werden keine Naturschutz-, Überschwemmungs- oder

Landschaftsschutzgebiete berührt.




Wässer aus dem Bereich des GFA-Tunnels auf Grundlage der vorliegenden

Grundwasseranalysen aus heutiger Sicht keine weiteren Grundwasserbehandlungsstufen

vorzusehen.

Werden beim Monitoring während der Sanierung darüber hinaus erhöhte Nitratwerte

festgestellt und/oder wird trotz fehlendem Geringfügigkeitsschwellen- sowie

Prüfwert ein Grenzwert für die Nitratverringerung vorgegeben, so kann ein Ionenaustauscherverfahren

zum Einsatz kommen. Hierbei ist jedoch zu berücksichtigen,

dass durch die notwendige Salzzugabe die Chloridbelastung des zu verbringenden

Reinwassers steigt. Es bietet sich an, für den Ionenaustausch weitere „Standard-

Filtermodule“ als Reaktionsbehälter einzusetzen. Weitere mögliche Verfahrenstechniken

wie Denitrifikation oder Umkehrosmose sind entweder nicht praktikabel

oder zu unwirtschaftlich.

Sollten sich beim baubegleitenden GW-Monitoring erhöhte Belastungen an LCKW

zeigen, so können diese mit einer Aktivkohleeinheit aus dem Wasser entfernt werden.

Durch die eingesetzte Filtermodulbauweise können entsprechende „Standard-

Filter“ kurzfristig mit entsprechendem Aktivkohlematerial ausgerüstet werden.

Für die Wasserreinigungsanlage des GFA-Startschachtes ist eine Reinigungseinheit

mit Puffer und einem Kiesfilter erforderlich. Bei einem Restleckagewasserstrom

von 8,1 m³/h wird eine Filtergeschwindigkeit von 2,1 m/h erreicht. Für den maximalen

Lenzwasserstrom ergibt sich ein v F von 6,8 m/h. Das zugehörige Verfahrensfließbild

ist in Anlage 6c, der Anlagengrundriss in Anlage 6d dargestellt.

Für die Wasserreinigungsanlage des GFA-Zielschachtes ist eine Reinigungseinheit

mit Puffer und einem Kiesfilter erforderlich. Bei einem Restleckagewasserstrom von

3,2 m³/h wird eine Filtergeschwindigkeit von 0,8 m/h erreicht. Für den maximalen

Lenzwasserstrom ergibt sich ein v F von 7,6 m/h. Das zugehörige Verfahrensfließbild

ist in Anlage 6e, der Anlagengrundriss in Anlage 6f dargestellt.

Für die Wasserreinigungsanlage des GFA-Anschlusstunnels ist eine Reinigungseinheit

mit Puffer und einem Kiesfilter erforderlich. Bei einem Restleckagewasserstrom

von 41 m³/h wird eine Filtergeschwindigkeit von 10,8 m/h erreicht. Für den

maximalen Lenzwasserstrom ergibt sich ein v F von 17,1 m/h. Das zugehörige Verfahrensfließbild

ist in Anlage 7c, der Grundriss in Anlage 7d dargestellt.








151



Stand 20.12.2006




9.3.4 Passagier-Transfer-System (PTS)

Das im Rahmen der Flughafenerweiterung geplante Passagier-Transfer-System

(PTS) wird als Fortsetzung des bestehenden PTS zwischen den Terminals 1 und 2

(im Nordbereich) errichtet und soll einen schnellen Personentransport vom Nordbereich

zu dem neuen Terminal 3 im Südbereich sicherstellen.

Das PTS wird entlang der Ostflanke des Flughafengeländes geführt, ist insgesamt

4.440 m lang und verläuft den überwiegenden Teil der Strecke in Hochlage. Der

letzte Abschnitt taucht unter die Geländeoberfläche ab und wird ab Station

3+462 m als Tunnel ausgebildet, der in einer Station unterhalb des Terminals 3 endet.

(Anmerkung: die ebenfalls grundwasserrelevante PTS-Station unterhalb des

Terminals 3 wird separat in Abschnitt 9.3.6 beschrieben.)

Der maximal erwartete bauzeitliche Grundwasserstand wird nach Auswertung

der vorliegenden Kartierungen und GW-Messdaten im Bereich des grundwasserrelevanten

Teils des PTS-Tunnels je nach betrachtetem Abschnitt zwischen

98,30 mNN und 97,70 mNN angenommen. Somit taucht die Sohle des PTS-

Tunnels etwa bei Station 3+520 in den bauzeitlichen GW-Horizont ein.

Die Bauwerksbreite des fertigen PTS-Tunnels beträgt ca. 13,50 m, die Bauwerkshöhe

liegt bei ca. 7 m (inkl. Deckel- und Sohlplatte)


Für die Abschätzung des bauzeitlichen Grundwasseranfalls wird davon ausgegangen,

dass der PTS-Tunnel in offener Bauweise hergestellt wird. Das Bauverfahren

ist identisch mit der Herstellung des Tunnels unter der Landebahn Nordwest, für Erläuterungen

zum Bauverfahren wird daher an dieser Stelle auf Abschnitt 9.3.1.1

verwiesen.

Aufgrund seiner grundwasserrelevanten Länge von ca. 870 m wird der PTS-Tunnel

in mehreren Bauabschnitten errichtet. Für die Betrachtung des bauzeitlichen

Grundwassermanagements wird davon ausgegangen, dass der Bau des grundwasserberührten

Teils des PTS-Tunnels in 11 Bauabschnitten von 35 bis 100 m

Länge erfolgt.. Es wird davon ausgegangen, dass der PTS-Tunnel abschnittweise

von der Station unterhalb des Terminals 3 rückschreitend in Richtung Terminal 2

gebaut wird (Anm.: insgesamt sind für die Errichtung des PTS-Tunnel 15 Bauabschnitte

vorgesehen, lediglich 11 davon greifen in den Grundwasserkörper ein).

Die mittlere Geländehöhe in der Achse des PTS-Tunnels liegt bei ca. 104,5 mNN.

Die für die Berechnung des bauzeitlichen Grundwasseranfalls relevante Baugrubensohle

(= OK Unterwasserbetonsohle) liegt minimal bei ca. 94,00 mNN (unterhalb

des Terminals 3). Die Baugrube besitzt unter der Annahme, dass die äußeren

Tunnelwände direkt gegen die Baugrubenwände betoniert werden, eine lichte Breite

von ca. 13,50 m.

152




Abb. 9-14: Querschnitt durch die Baugrube des PTS-Tunnels mit Darstellung der wasserdichtenden

Elemente

Die Bauzeit für die grundwasserberührten Bauteile des PTS-Tunnels wird

ca. 18 Monate betragen.




ergeben sich für den PTS-Tunnel folgende Lenz- und Restleckagewassermengen:

− gesamte geförderte Grundwassermenge: ca. 165.600 m³ in ca. 18 Monaten,

davon ca. 35.600 m³ Lenzwasser

− maximaler Abschöpfstrom: ca. Q Lenz = 53 m³/h (max. erwarteter, kurzzeitig auftretender

bauzeitlicher Grundwasserstrom aus dem Tunnelbereich, Dauer ca.

7 Tage)

− maximaler Restleckagestrom: ca. 33 m³/h

Die Darstellung des zeitlichen Verlaufs des Grundwasserzutritts für den PTS-

Tunnel ist der Anlage 8b zu entnehmen.


Der Grundwasserflurabstand im Bereich des PTS-Tunnels liegt bei 6 – 7 m.

Der PTS-Tunnel liegt außerhalb des in Kapitel 9.2.6.1 beschriebenen Nitratschadens

[6].

Beim Bau des PTS-Tunnels werden weder Naturschutzgebiete noch Überschwemmungs-

oder Landschaftsschutzgebiete berührt. Der östliche Teil des PTS-


153



Stand 20.12.2006




Tunnels (Rampenbauwerk) befindet sich im Wasserschutzgebiet III B der Trinkwassergewinnungsanlagen

Hinkelstein/Schwanheim/Goldstein [6]. Für den Bau des

Tunnels sind die vom RP Darmstadt bei der Festsetzung dieses Trinkwasserschutzgebietes

getroffenen Regelungen zu beachten [27].

In der Trasse des PTS-Tunnels wurden im Zuge der Genehmigungsplanung insgesamt

9 Bohrungen niedergebracht, von denen drei Bohrungen zu Grundwassermessstellen

ausgebaut wurden [50]. Die organoleptische Prüfung des Bohrgutes

wies dabei keine Auffälligkeiten auf. Bei der Bohrung BK 03504 (ungefähr in Tunnelmitte)

wurde im Grundwasser bei den Parametern LCKW und AOX eine Überschreitung

der Prüfwerte der Gw-VwV (s. Anlage 12) festgestellt. Es besteht daher

ein Anfangsverdacht auf eine höhere Belastung im Umfeld der Bohrung [33].

Der bekannte und kartierte Grundwasserschaden (Kerosinschaden A400, GFA-G02

[33], s. Kapitel 9.3.3.2) im nördlichen Bereich des Terminals 3 liegt von der PTS-

Tunneltrasse mindestens 170 m entfernt im Abstrom der Baugruben, die mittlere

Entfernung zur PTS-Tunneltrasse beträgt ca. 480 m. Aufgrund der zur Anwendung

kommenden grundwasserschonenden Bauweisen ist daher die Gefahr einer Verschleppung

des Kohlenwasserstoffschadens in südliche Richtung bzw. die Kontamination

des in die Baugruben zutretenden Grundwassers aufgrund dieses Schadens

als sehr gering einzuschätzen.

Der PTS-Tunnel tangiert in seinem Verlauf die im Gutachten G4 beschriebene Altlastenverdachtsfläche

GFA-ALVF02. Aufgrund der bei den o.g. Bohrungen in der

PTS-Tunneltrasse festgestellten Auffälligkeiten werden entlang der Tunneltrasse

vor der Bauausführung nähere Untersuchungen durchgeführt.


Für den PTS-Tunnel werden während der Bauzeit – analog zu den anderen hier

beschriebenen Baumaßnahmen – die in Abschnitt 9.2.7.3 aufgezählten „obligatorischen“

Reinigungsstufen vorgesehen. Zusätzlich ist - bei Bestätigung des Anfangsverdachts

auf erhöhte AOX- und LCKW-Konzentrationen im Bereich der PTS-

Tunneltrasse (s.o.) - eine Aktivkohlefiltration vorzusehen. Durch die eingesetzte Filtermodulbauweise

können entsprechende „Standard-Filter“ mit entsprechendem

Aktivkohlematerial ausgerüstet werden.

Aus derzeitiger Sicht werden vor der Versickerung des Grundwassers aus dem Bereich

des PTS-Tunnels trotz des Anfangsverdachts keine weiteren Reinigungsstufen

erforderlich:

Für die Anlage des PTS-Tunnels ist eine Reinigungseinheit mit Puffer und einem

Kiesfilter erforderlich. Bei einem Restleckagewasserstrom von 33 m³/h wird eine Filtergeschwindigkeit

von 8,7 m/h erreicht. Für den maximal erwarteten Lenzwasserstrom

ergibt sich ein v F von 9,2 m/h. Das zugehörige Verfahrensfließbild ist in Anlage

8c, der Grundriss in Anlage 8d dargestellt.




Analysedaten zeit- und ortsnah ermittelt werden müssen.. Dies ist daher

im Rahmen der Ausführungsplanung bzw. im Vorfeld der Bauausführung auf

der Grundlage einer aktuellen Datenbasis durchzuführen.

154




9.3.5 Neue Regenrückhaltebecken/abwassertechnische Einrichtungen

Auf dem südlichen Flughafengelände ist im Zuge der Neuordnung der Entwässerung

bei der Flughafenerweiterung die Errichtung von insgesamt 4 neuen Regenrückhaltebecken

(RHBs) sowie von mehr als 100 km neuer Regen- und Schmutzwassersammler

vorgesehen. Sämtliche vier neuen RHBs sowie Teile des Sammlersystems

sind grundwasserrelevant. Hinzu kommt der Rückbau eines Teiles des

bestehenden RHB 32/33, das westlich des Piers G des neuen Terminals 3 liegt. Die

Anordnung der RHBs sowie der grundwasserrelevanten Abschnitte des Sammlersystems

sind dem Plan B 5.4-2 zu entnehmen. Für weitere Details zu den RHBs

sowie dem Sammlersystem wird auf [38] verwiesen.

Des Weiteren ist die Errichtung einer neuen Druckrohrleitung (Ableitungssammler

in den Main) von der neuen Abwasserreinigungsanlage südlich des Terminals 3

entlang der südwestlichen und westlichen Flughafengrenze sowie im weiteren Verlauf

entlang der Okrifteler Straße bis in den Main nördlich der Staustufe Eddersheim

geplant. Die Sohllage der geplanten Trasse liegt im Schnitt ca. 3,0 m unter

Gelände (Ausnahme: Querung SB West und LBNW). Bei den durchweg mehr als

drei Meter betragenden Grundwasserflurabständen entlang der geplanten Trasse

bindet daher nur der letzte Abschnitt vor der Mündung in den Main sowie die voraussichtlich

in offener Bauweise erstellte Querung der Startbahn 18 West in den

Grundwasserhorizont ein. Die grundwasserrelevanten Abschnitte des Ableitungssammlers

in den Main sind ebenfalls in Plan B 5.4-2 dargestellt.

Für die vorgesehene Durchpressung der Druckrohre unter der B43 und der Bahntrasse

am Main hindurch wird lediglich die Baugrube für das Einleitbauwerk in den

Main aufgrund ihrer Tiefenlage grundwasserrelevant. Für weitere Details zum Ableitungssammler

in den Main wird auf [38] verwiesen.


Regenrückhaltebecken

Die Baugruben für den Neubau bzw. den Abbruch der grundwasserrelevanten Regenrückhaltebecken

werden in grundwasserschonender Bauweise hergestellt.

Hierzu wird aufgrund der relativ geringen Einbindetiefen der RHB’s in den Grundwasserleiter

(1,6 bis 3,3 m bis Unterkante Bodenplatte) voraussichtlich in allen Fällen

ein Baugrubenverbau aus Spund- oder Schlitzwänden mit einer nicht verankerten

Unterwasserbetonsohle zur Ausführung kommen. Näheres zu diesem Bauverfahren

ist dem Abschnitt 9.3.1.1 (Tunnel Landebahn Nordwest) zu entnehmen.

Regen- und Schmutzwassersammler

Kanal- bzw. Sammlerbauwerke werden bei oberflächennaher Lage üblicherweise in

offenen Baugruben gebaut. Die Haltungslängen der in Plan B 5.4-2 dargestellten

grundwasserberührten Abschnitte der Regen- und Schmutzwassersammler bewegen

sich zwischen 6 und 113 m.

Bei ungefähr der Hälfte der grundwasserrelevanten Sammlerabschnitte beträgt die

Einbindetiefe in den maximal erwarteten bauzeitlichen Grundwasserhorizont (Bezug:

April 2001) weniger als 1,5 m (worst case). In Anbetracht dieser geringen Einbindetiefe

sowie aufgrund der in den letzten Jahren deutlich zurückgegangenen

Grundwasserspiegel und wegen der kurzen Bauzeiten je Haltung (i. M. 6 Tage)


155



Stand 20.12.2006




wird der aufwendige und teure Einsatz von grundwasserschonenden Bauweisen für

die Errichtung der Sammler nicht von vorneherein vorgesehen. Für die Sammlerleitungen

soll erst im Vorfeld der Bauausführung – bei Vorliegen aktueller Grundwasserstandsmessungen

- über die (grundwasserschonende oder konventionelle)

Bauart der Baugruben entschieden werden. Voraussichtlich reicht hier eine temporäre,

kleinräumige Grundwasserabsenkung in den meisten Fällen aus.

Lediglich in der näheren Umgebung der in Plan B 5.4-2 dargestellten grundwasserrelevanten

Abschnitte des „RW-Sammlersystems RHB G“ sind Arsenkontaminationen

im Grundwasser bekannt (s. Abschnitt 9.3.5.2). Daher wird dieser Sammlerabschnitt

in grundwasserschonender Bauweise errichtet, um eine Verschleppung der

Arsenkontaminationen auszuschließen.

Ableitungssammler in den Main

Der Ableitungssammler in den Main wird aufgrund seiner oberflächennahen Lage

ebenfalls im offenen Graben gebaut. Für den größten Teil der Ableitungssammlertrasse

ist eine Grundwasserrelevanz nicht gegeben. Relevant im Sinne des bauzeitlichen

Grundwassermanagements sind hier lediglich zwei Abschnitte:

− die ca. 350 m lange Querung des Sammlers unter der Startbahn 18 West (in offener

Bauweise, parallel zur Errichtung des Tunnels unter der SB West) sowie

−

die letzten ca. 100 m des Ableitungssammlers vor der Einleitung in den Main,

der neben der Rohrleitung auch das kombinierte Umlenk-/ Einleitbauwerk enthält,

welches als Startbaugrube für die Durchpressung der Rohre unter der

B43/der Bahnlinie fungiert.

Die beiden Baugruben werden mit wasserhaltenden vertikalen Verbauwänden sowie

einer Unterwasserbetonsohle ausgestattet. Die Bauverfahren sind daher mit

dem in Abschnitt 9.3.1.1 beschriebenen Vorgehen vergleichbar, für Details sei auf

dieses Kapitel verwiesen.



Neue Regenrückhaltebecken

Bei der Abschätzung des bauzeitlichen Grundwasserzutritts für die neuen Regenrückhaltebecken

im Südbereich wurde entsprechend den Empfehlungen im Baugrundgutachten

[30] von folgenden Randbedingungen ausgegangen:

− Bauzeitlicher Grundwasserstand: siehe Tabelle 9-2

− Boden: Kies, Sand

− Restleckagerate = 1,5 l/(s x 1.000 m² benetzte Baugrubeninnenfläche).

Aufgrund der gewählten, grundwasserschonenden Bauweisen werden bei den betrachteten

Bauwerken nur Lenz- und Restleckagewasser anfallen.

Unter Ansatz von grundwasserrelevanten Bauzeiten zwischen 5 und 8 Monaten ergeben

sich für die grundwasserrelevanten RHB die in Tabelle 9-2 genannten Lenzund

Restleckagewassermengen. Für die Dimensionierung der Baugruben wird da-

156




Tab. 9-2:

bei von einem umlaufenden Arbeitsraum von 2 m Breite um das Bauwerk ausgegangen.

Übersicht über den GW-Andrang bei den neuen RHB

Einbindetiefe

Baugrubenbreite

[m] länge [m] ins GW

Baugruben-

der Baugrube

Bezeichnung

[m]

GW-relevante

Wand- und

Bodenfläche

[m²]

Lenzwasser

[m³]

Restleckage

[m³/h]

gesamte

Bauzeit

[d]

Restleckage

für Bauwerk

gesamt [m³]

Gesamtmenge

Lenzen und

Restleckage

[m³]

RHB D 67 89 1,6 6.055 8.900 32,7 157 123.206 132.106

RHB E 64 104 3,3 7.765 22.000 41,9 201 202.270 224.270

RHB G 112,5 110,1 3,1 9.914 27.000 53,5 226 290.364 317.364

RHB K 49 84 2,2 4.701 9.100 25,4 146 88.954 98.054

Rückbau bei Regenrückhaltebecken 32/33

Der Abbruch des nördlich an das bestehende Regenrückhaltebecken 32/33 anschließenden,

ca. 24 x 18,5 m großen und 7,5 m unter GOK einbindenden Beckenteils

erfolgt ebenfalls in grundwasserschonender Bauweise. Unter Ansatz der vorgenannten

Randbedingungen für Bodenart und Restleckagerate ergeben sich bei

Ansatz eines bauzeitlichen Grundwasserstandes von 97,5 mNN (Einbindetiefe ins

Grundwasser = 2,80 m) folgende bauzeitlich anfallenden Grundwassermengen:

− gesamte geförderte Grundwassermenge: ca. 9.420 m³ in 3 Monaten, davon ca.

1.200 m³ Lenzwasser

− maximaler Abschöpfstrom: ca. Q Lenz = 50 m³/h (Lenzdauer 1 Tag)

− maximaler Restleckagestrom: 3,7 m³/h

In Anlage 9b wird eine Übersicht über die erwartete zeitliche Verteilung der beim

Neubau/Rückbau der Regenrückhaltebecken anfallenden Grundwassermengen

gegeben.

Regen- und Schmutzwassersammler

Die neu zu verlegenden Regen- und Schmutzwassersammler binden abschnittsweise

in den Grundwasserhorizont ein (s. Plan B 5.4-2). Eine Auswertung der Unterlagen

der Fachplanung und Vergleich der Rohrtrassen mit den zu erwartenden

Maximal-Grundwasserständen zeigte jedoch, dass die grundwasserberührten Trassenlängen

im Vergleich zur gesamten neu errichteten Rohrnetzlänge relativ gering

sind.

Die Berechnung des bauzeitlichen Wasserandrangs für die Sammlerleitungen ist in

Anlage 9a dargestellt. Aus dieser Auflistung sind ebenfalls die bauzeitlichen

Grundwasserstände zu entnehmen. Die weiteren Randbedingungen für die Ermittlung

des bauzeitlichen Grundwasseranfalls entsprechen denen der Regenrückhaltebecken

(s.o.).

Insgesamt fallen demnach bei der Errichtung der Regen- und Schmutzwassersammler

im Süd- und Westbereich des Flughafens ca. 32.000 m³ Grundwasser an,

davon ca. 16.000 m³ Lenzwasser und ca. 16.000 m³ Restleckagewasser.

Die maximal erwarteten Restleckageströme bewegen sich dabei in Größenordnungen

von 1,5 bis 4,0 m³/h, wobei je nach Bauablauf nicht auszuschließen ist, dass

sich mehrere Teilströme durch gleichzeitige Ausführung einzelner Bauabschnitte

addieren.


157



Stand 20.12.2006




Ableitungssammler - Einleitbereich in den Main

Dieser Abschnitt behandelt das Einleitungs- und Umlenkbauwerk in den Main, welches

auch als Startbaugrube für die Rohrdurchpressung unter der Eisenbahn/B43

fungiert, sowie das Tosbauwerk des Ableitungssammlers, welches als Zielbaugrube

der Rohrdurchpressung fungiert. Der bauzeitliche GW-Spiegel im betrachteten

Bereich wird mit 87,60 mNN (= Stauspiegel des Main [38]) angesetzt. Die Baugrubensohle

(= OK Unterwasserbetonsohle) des kombinierten Einleit- und Umlenkbauwerks

liegt bei ca. 84,60 mNN, die maximale Einbindetiefe des Bauwerks in den

bauzeitlichen Grundwasserhorizont beträgt somit ca. 3,0 m. Die Baugrubenabmessungen

betragen gem. Planung ca. 25x10 m [38].

Die Unterkante der Bauwerkssohle des jenseits der Bahnlinie gelegenen Tosbeckens/der

Zielbaugrube liegt ca. 2 m über dem bauzeitlichen GW-Spiegel auf ca.

NN+89,75 m und ist damit nicht grundwasserrelevant.

Der Sammler zwischen Start- und Zielbaugrube wird im Vorpressverfahren errichtet

und ist daher ebenfalls nicht GW-relevant [36].

Hieraus ergeben sich für den Ableitungssammler im Bereich des Mains folgende

bauzeitlich anfallenden Wassermengen:

• Einleit-/Umlenkbauwerk: 5.200 m³ insgesamt, davon ca. 700 m³ Lenzwasser

und ca. 4.500 m³ Restleckagewasser (geschätzte Bauzeit ca. 90 Tage)

Ableitungssammler - Querung SB West

Gem. den Angaben des Fachplaners erfolgt die Querung des Ableitungssammlers

im Bereich der Startbahn 18 West mit Hilfe eines Schutzrohres DN 2500, in dem alle

vier Einzelstränge des Sammlers untergebracht werden. Die Gesamtlänge des

Schutzrohres beträgt ca. 350 m.

Die Tiefenlage des Rohres wird bestimmt durch eine darüberliegende Kabeltrasse,

welche parallel zur Achse der SB West verläuft und bis ca. 2,5 m unter GOK einbindet.

Erst unterhalb dieser Kabeltrasse kann das Schutzrohr DN 2500 verlegt

werden, welches unter Berücksichtigung von Wandstärke und Arbeitsräumen bis

ca. 6 m unter GOK einbindet. Die vorhandene Geländeoberkante (= OK der SB

West) liegt bei ca. 99 mNN, die Baugrubensohle der Sammlerquerung liegt somit

auf ca. 93 mNN.

Der bauzeitliche GW-Spiegel wird in diesem Bereich mit 94,50 mNN angesetzt (s.

Plan B 5.4-1), die Baugrube für die Verlegung des Schutzrohres bindet demnach

max. ca. 1,5 m in den bauzeitlichen Grundwasserhorizont ein. Der seitliche Arbeitsraum

in der Baugrube wird mit 1,5 m je Seite angesetzt.

Hieraus ergeben sich für die Querung des Ableitungssammlers bei der Startbahn

18 West folgende bauzeitlich anfallenden Wassermengen:

• Querung SB West: 14.500 m³ insgesamt, davon ca. 2.900 m³ Lenzwasser

und ca. 11.600 m³ Restleckagewasser (geschätzte Bauzeit ca. 30 Tage)


Die Boden- und Grundwasserverunreinigungen sind in den Gutachten des Institutes

Fresenius [24], der Aicon AG [30] und von HPC [33] beschrieben.

Die Nitratbelastungen sowohl im Südbereich als auch für die GW-relevanten Abschnitte

des Ableitungssammlers in den Main liegen gem. der Kartierungen des

Gutachtens G4 [33 ] unterhalb von 50 mg/l.

158




Nennenswerte Grundwasserkontaminationen sind im südlichen Flughafenerweiterungsbereich

vor allem für Arsen (s. Abschnitt 9.2.6) sowie Kohlenwasserstoffe bekannt.

Ungeachtet der in den meisten Fällen ausreichenden Entfernung zwischen

den grundwasserrelevanten Entwässerungsbauwerken und den bekannten Grundwasserverunreinigungen

(einzige Ausnahme: Rückbau RHB 32/33, hier muss aufgrund

der unmittelbaren Nähe zu dem bekannten GW-Schaden AS-G 05 [33] mit a-

liphatischen, einkernigen aromatischen und leichtflüchtigen chlorierten Kohlenwasserstoffen

im abgeschöpften Grundwasser gerechnet werden) werden die Bauwerke

zur Unterbindung von Schadstoffverschleppungen in grundwasserschonender

Bauweise errichtet (s. o.). Bei Auswertung der Grundwassergleichenpläne ergibt

sich jedoch aufgrund der Fließrichtung des Grundwassers für die bauzeitliche

Grundwasserhaltung keine Gefahr der Verschleppung und Förderung von arsenbelastetem

Grundwasser.

Gemäß den Feststellungen der Aicon AG ist das Grundwasser im Südwestbereich

(östlich der Startbahn 18 West, betrifft die östlichen Abschnitte des RW-

Sammlersystems RHB K) aufgrund der teilweise hohen gemessenen pH-Werte und

Gehalte an kalklösendem Kohlendioxid als schwach bis stark betonangreifend einzustufen

[30]. Außerdem liegen in dem untersuchten Gebiet bereichsweise erhöhte

AOX-Konzentrationen im Grundwasser vor. Vereinzelt wurden auch die für die Direkteinleitung

in der Hessischen Grundwasser-Verwaltungsvorschrift festgeschriebenen

Prüf- bzw. Sanierungsschwellenwerte für Phenole, BTX, Zink, EOX und PAK

überschritten.

Die GW-relevanten Abschnitte des Ableitungssammlers in den Main sind nicht von

kartierten Grundwasser- oder Bodenverunreinigungen betroffen.


Im Folgenden werden – getrennt für die einzelnen Baustellen – die aus derzeitiger

Sicht vorzusehenden Grundwasserreinigungsanlagen vorgestellt und kurz beschrieben.

Analog zu den bereits in den vorangegangenen Kapiteln gemachten

Anmerkungen gilt jedoch auch hier in jedem Einzelfall, dass die genaue Erfordernis

der genannten bzw. ggf. zusätzlich erforderlichen Behandlungsschritte im Zuge der

Genehmigungsplanung nicht eindeutig festgelegt werden kann, da die der Konzeption

einer Wasserreinigungsanlage zugrundezulegenden Analysedaten zeit- und

ortsnah ermittelt werden müssen. Dies ist daher im Rahmen der Ausführungsplanung

bzw. im Vorfeld der Bauausführung auf der Grundlage einer aktuellen Datenbasis

durchzuführen.

Sammlersystem West / Regenrückhaltebecken K / Querung SB West

Aus heutiger Sicht ist für die Reinigung der zu verbringenden Wässer aus dem Bereich

des Sammlersystems West sowie des nahe gelegene Regenrückhaltebeckens

K und der Querung SB West des Ableitungssammlers in den Main auf

Grundlage der vorliegenden Grundwasseranalysen neben den Reinigungsstufen

Leichtstoffabscheidung, Neutralisation und Kies-/Sandfilter keine weiteren Grundwasserbehandlungsstufen

vorzusehen:

Für die Anlage ist eine Reinigungseinheit mit Puffer und einem Kiesfilter erforderlich.

Für den maximal erwarteten Restleckagewasserstrom von 25 m³/h wird eine

Filtergeschwindigkeit von 6,6 m/h erreicht. Beim maximalen Lenzwasserstrom er-


159



Stand 20.12.2006




gibt sich ein v F von 16,6 m/h. Das zugehörige Verfahrensfließbild ist in Anlage 9c,

der Grundriss in Anlage 9d dargestellt.

Sammler RW G 198 – EIN1.RHB.G / Regenrückhaltebecken G

Aus heutiger Sicht ist für die Reinigung der zu verbringenden Wässer aus dem Bereich

des Sammlers RW G 198 – EIN1.RHB.G sowie des nahe gelegene Regenrückhaltebeckens

G aufgrund der hier im Grundwasser nachgewiesenen adsorbierbaren

organischen Kohlenstoffe neben den Reinigungsstufen Leichtstoffabscheidung,

Neutralisation und Kies-/Sandfilter noch ein Aktivkohlefilter als weitere

Grundwasserbehandlungsstufe vorzusehen.

Durch die relativ geringe Konzentration der adsorbierbaren organischen Kohlenstoffe

ist der Einsatz eines Aktivkohlefilters als Wasseradsorber ohne vorgeschaltete

Strippung direkt möglich. Bei den erwarteten Durchsatzmengen an Restleckageund

Lenzwasser ist der Einsatz von 2 Filtermodulen (baugleiche Elemente wie die

Kies-Sandfilter) erforderlich. Dadurch wird auch beim maximalen Lenzwasserstrom

die erforderliche Mindestaufenthaltszeit des Wassers im Filter erreicht. Die Standzeit

der Filter bestimmt sich neben der Durchsatzmenge vor allem aus der Gleichgewichtsbeladung

der einzelnen Inhaltsstoffe. Eine Regeneration oder ein Austausch

der Aktivkohle wird während der Laufzeit der Wasserbehandlung nicht erwartet.

Für die Anlage ist somit eine Reinigungseinheit mit Puffer, zwei Kiesfiltern und zwei

Wasser-Aktivkohlefiltern erforderlich. Für den maximal erwarteten Restleckagewasserstrom

von 54 m³/h wird eine Filtergeschwindigkeit von 7,1 m/h erreicht. Beim

maximalen Lenzwasserstrom ergibt sich ein v F von 12,4 m/h. Das zugehörige Verfahrensfließbild

ist in Anlage 9e, der Grundriss in Anlage 9f dargestellt.

Regenrückhaltebecken E

Aus heutiger Sicht sind für die zu verbringenden Wässer aus dem Bereich des Regenrückhaltebeckens

E auf Grundlage der vorliegenden Grundwasseranalysen,

neben den Reinigungsstufen Leichtstoffabscheidung, Neutralisation und Kies-

/Sandfilter, keine weiteren Grundwasserbehandlungsstufen vorzusehen.



Filtergeschwindigkeit von 5,5 m/h erreicht. Beim maximalen Lenzwasserstrom ergibt

sich ein v F von 12,1 m/h. Das zugehörige Verfahrensfließbild ist in Anlage 9g,

der Grundriss in Anlage 9h dargestellt.

Regenrückhaltebecken D

Aus heutiger Sicht sind für die zu verbringenden Wässer aus dem Bereich des Regenrückhaltebeckens

D auf Grundlage der vorliegenden Grundwasseranalysen,

neben den Reinigungsstufen Leichtstoffabscheidung, Neutralisation und Kies-

/Sandfilter, keine weiteren Grundwasserbehandlungsstufen vorzusehen.




sich ein v F von 16,3 m/h. Das zugehörige Verfahrensfließbild ist in Anlage 9i,

der Grundriss in Anlage 9j dargestellt.

160




Rückbau Regenrückhaltebecken RHB 32/33

Aus heutiger Sicht sowie aufgrund der Erfahrungen aus der Bauzeit des Regenrückhaltebeckens

32/33 ist für die zu verbringenden Wässer aus diesem Bereich

aufgrund des bekannten, in unmittelbarer Nähe des Bauwerks befindlichen Kohlenwasserstoffschadens

AS-G 05 (s. o.) neben den Reinigungsstufen Leichtstoffabscheidung,

Neutralisation und Kies-/Sandfilter eine Aktivkohlefiltration zur Entfernung

der höchstwahrscheinlich im Grundwasser enthaltenen Kohlenwasserstoffe

vorzusehen.

Für die Wasserreinigungsanlage ist eine Reinigungseinheit mit Puffer, einem Kiesfilter

und einem Aktivkohlefilter erforderlich. Aufgrund der zur Zeit nicht bekannten

Kohlenwasserstoff-Konzentrationen und auf Basis der vorhandenen Daten wird die

Vorhaltung eines Aktivkohlefilters aus derzeitiger Sicht als ausreichend erachtet.

Sollte sich bei der späteren entwurfs- und ausführungsbegleitenden Analytik ergeben,

dass die Konzentrationen eine zusätzliche Aktivkohlestufe erforderlich machen,

so kann ein zweiter Filter in Reihe geschaltet werden.

Für den maximal erwarteten Restleckagewasserstrom von ca. 4 m³/h wird eine

Kiesfiltergeschwindigkeit von v F = 1,1 m/h erreicht. Beim maximalen Lenzwasserstrom

ergibt sich ein v F von 13,2 m/h. Das zugehörige Verfahrensfließbild ist in Anlage

9k, der Grundriss in Anlage 9l dargestellt. Die rechnerische Kontaktzeit mit der

Aktivkohle ergibt sich unter Zugrundelegung eines Filters mit 3,8 m² Filterfläche und

7,6 m³ Aktivkohlevolumen zu rd. 2 h.

9.3.6 Terminal 3, Ebene -2 (PTS-Bahnhof)

Im tiefsten Untergeschoss des Terminals 3 (Ebene -2) wird die PTS-Station samt

zugehörigen Treppen-, Aufzugs- und Versorgungsgängen errichtet.

Der maximal erwartete bauzeitliche Grundwasserstand im Bereich des PTS-

Bahnhofs wird nach Auswertung der vorliegenden Kartierungen und GW-

Messdaten zu 97,8 mNN bis 97,9 mNN angenommen.

Die für die Berechnung des bauzeitlichen Grundwasseranfalls relevante Bauwerkssohle

des PTS-Bahnhofs bzw. der Ebene -2 des Terminals 3 liegt im Bereich der

Bahnsteige bei 96,0 mNN, im Bereich der Gleisanlagen bei ca. 95,0 mNN, die maximal

erwartete Einbindetiefe des PTS-Bahnhofs in das Grundwasser beträgt demnach

zwischen ca. 2 m (Bahnsteige) und ca. 3 m (Gleisanlagen). Die mittlere Bauwerksbreite

des PTS-Bahnhofs beträgt ca. 40 m.


Es wird davon ausgegangen, dass der PTS-Bahnhof in offener Bauweise hergestellt

wird. Da nicht klar ist, ob der Bau des Bahnhofs in mehreren Teilabschnitten

oder „in einem Zug“ erfolgt, wird für die Abschätzung des bauzeitlichen Grundwasseranfalls

vom worst case ausgegangen, nämlich der Errichtung des Bahnhofs in

zwei parallel laufenden Bauabschnitten (Anmerkung: jede Unterteilung des Bauablaufs

in kleinere Bauabschnitte bedeutet eine Verringerung des berechneten und in

Kapitel 9.3.6.2 dargestellten Grundwasseranfalls).

Die Baugrube wird gemäß den Ausführungen in Kapitel 9.2.4 in grundwasserschonender

Bauweise hergestellt. Es wird ein umlaufender Arbeitsraum von 2 m um die

Außenwände des PTS-Bahnhofs vorgesehen. Bei den „schmaleren“ Bauteilen wie


161



Stand 20.12.2006




Treppenhäuser und Fluchttunnels wird davon ausgegangen, dass die Baugrubenwand

gleichzeitig die spätere Bauwerkswand darstellt, ein seitlicher Arbeitsraum

wird daher in diesen Bereichen nicht angesetzt.

162




Abb. 9-15: Grundriss des PTS-Bahnhofs (Ebene –2 des Terminals 3)

Die Bauzeit für die grundwasserberührten Bauteile des PTS-Bahnhofs wird ca.

9 Monate betragen.




ergeben sich für den PTS-Bahnhof bzw. die Ebene -2 des Terminals 3 folgende

Lenz- und Restleckagewassermengen:


163



Stand 20.12.2006




−

−

−

gesamte geförderte Grundwassermenge: ca. 530.700 m³ in ca. 9 Monaten, davon

ca. 25.000 m³ Lenzwasser

maximaler Abschöpfstrom: ca. Q = 92 m³/h (max. erwarteter Restleckagestrom,

Zeitdauer ca. 7 Monate)

maximaler Lenzwasserstrom ca. Q = 72 m³/h (Zeitdauer 2 Tage).

Die Darstellung des zeitlichen Verlaufs des Grundwasserzutritts für den PTS-

Bahnhof ist der Anlage 10a zu entnehmen.


Der Grundwasserflurabstand im Bereich des PTS-Bahnhofs liegt bei 6 – 7 m.

Der PTS-Bahnhof liegt außerhalb des in Kapitel 9.2.6.1 beschriebenen Nitratschadens

[6].

Beim Bau des PTS-Bahnhofs werden weder Naturschutzgebiete noch

Überschwemmungs- oder Landschaftsschutzgebiete berührt.

Im Bereich des PTS-Bahnhofs wurde im Zuge der Genehmigungsplanung eine

Bohrung niedergebracht; im Nahbereich (bis ca. 350 m Entfernung) befinden sich

drei weitere Bohrungen, von denen zwei Stück zu Grundwassermessstellen ausgebaut

wurden [50]. Die organoleptische Prüfung des Bohrgutes wies dabei keine

Auffälligkeiten auf. Bei der Bohrung BK 03504 (ca. 350 m östlich des PTS-

Bahnhofs) wurde im Grundwasser bei den Parametern LCKW und AOX eine Überschreitung

der Prüfwerte der Gw-VwV (s. Anlage 12) festgestellt. Es besteht daher

ein Anfangsverdacht auf eine höhere Belastung im Umfeld der Bohrung [33].

Der bekannte und kartierte Grundwasserschaden (Kerosinschaden A400, GFA-G02

[33], s. Kapitel 9.3.3.2) im nördlichen Bereich des Terminals 3 liegt ca. 300 m vom

PTS-Bahnhof entfernt, im Abstrom der Baugrube. Aufgrund der zur Anwendung

kommenden grundwasserschonenden Bauweisen ist daher die Gefahr einer Verschleppung

des Kohlenwasserstoffschadens in südliche Richtung bzw. die Kontamination

des in die Baugrube zutretenden Grundwassers durch diesen Schaden als

sehr gering einzuschätzen.

Der PTS-Bahnhof berührt keine der im Gutachten G4 kartierten Altlastenverdachtsflächen

[33].


Für den PTS-Bahnhof werden während der Bauzeit – analog zu den anderen hier

beschriebenen Baumaßnahmen – die in Abschnitt 9.2.7.3 aufgezählten „obligatorischen“

Reinigungsstufen vorgesehen. Aus derzeitiger Sicht wird vor der Versickerung

des Grundwassers aus dem Bereich des PTS-Tunnels voraussichtlich keine

weitere Reinigungsstufe erforderlich.

Zusätzlich ist – bei Bestätigung des Anfangsverdachts auf erhöhte AOX- und

LCKW-Konzentrationen im Bereich der PTS-Tunneltrasse (s.o.) - eine Aktivkohlefiltration

vorzusehen. Durch die eingesetzte Filtermodulbauweise können entsprechende

„Standard-Filter“ mit entsprechendem Aktivkohlematerial ausgerüstet werden.



164





sich ein v F von 9,5 m/h. Das zugehörige Verfahrensfließbild ist in Anlage 10b,

der Grundriss in Anlage 10c dargestellt. Bei Bedarf kann kurzfristig ein dritter Kiesfilter

installiert werden, falls sich die errechnete Filtergeschwindigkeit von 12,1 m/h

im vorliegenden Fall als zu hoch erweisen sollte.







9.3.7 Entwässerungssystem Landebahn Nordwest

Das Entwässerungskonzept für die Landebahn Nordwest inkl. Rollbahnen sieht vor,

das anfallende Niederschlagswasser mit Schlitzrinnen zu fassen und einer Behandlung

in Bodenfiltern zuzuführen.

Die Landebahn Nordwest wird dabei in drei Entwässerungsabschnitte unterteilt. Jedem

Entwässerungsabschnitt wird ein Pumpwerk zugeordnet, mit dem das Niederschlagswasser

in die Speicher gefördert wird. Die Pumpwerke werden dabei jeweils

am unteren Ende des Entwässerungsabschnitts angeordnet.

Die Unterkante der Bauwerkssohle des Pumpwerks PW 1 des westlichen (untersten)

Entwässerungsabschnittes liegt bei ca. 84,0 mNN [38]. Der maximal erwartete

bauzeitliche Grundwasserstand im Bereich des Pumpwerks PW 1 wird nach

Auswertung der vorliegenden Kartierungen zu 88,0 mNN angenommen, so dass

das Pumpwerk PW 1 ca. 4 m tief im Grundwasser liegt.

Die weiter östlich gelegenen Pumpwerke PW2 und PW3 sowie alle weiteren, für die

Behandlung/Versickerung vorgesehenen Elemente (Bodenfilter, Speicherbecken,

Stauraumkanäle) binden nicht in den bauzeitlichen Grundwasserspiegel ein.


Das Pumpwerk PW 1 wird in grundwasserschonender Bauweise hergestellt.

Hierzu wird aufgrund der relativ geringen Eintauchtiefen des Pumpwerks in den

Grundwasserleiter (ca. 4,0 m) voraussichtlich ein Baugrubenverbau aus Spundoder

Schlitzwänden mit einer nicht verankerten Unterwasserbetonsohle zur Ausführung

kommen. Näheres zu diesem Bauverfahren ist dem Abschnitt 9.3.1.1 (Tunnel

Landebahn Nordwest) zu entnehmen.




ergeben sich für den Pumpschacht PW 1 folgende Lenz- und Restleckagewassermengen:

− gesamte geförderte Grundwassermenge: ca. 2.800 m³ in ca. 61 Tagen, davon

ca. 500 m³ Lenzwasser


165



Stand 20.12.2006




−

−

maximaler Abschöpfstrom: ca. Q Lenz = 10 m³/h

(bei einer Lenzdauer von 2 Tagen)

maximaler Restleckagestrom: ca. 1,5 m³/h

Die Darstellung des zeitlichen Verlaufs des Grundwasserzutritts für das Pumpwerk

PW 1 ist der nachfolgenden Abbildung zu entnehmen.

Abb. 9-16: Grundwasserzutritt für Pumpwerk PW 1 (Landebahn Nordwest)

Grundwasseranfall Zulaufpumpschacht PW1

tägliche GW-Menge [m³/d]

600

500

400

300

200

100

0

3.000

2.500

2.000

1.500

1.000

500

0

gesamte GW-Menge [m³]

3. Quartal

1. Baujahr

Tagessummen [m³/d]

Gesamtsumme [m³]


Die Auswertung der Altlastensituation im Untersuchungsgebiet ergab keine unmittelbaren

Hinweise auf etwaige Kontaminationen des Grundwassers im betrachteten

Bereich (BK 1005).

Über die aus dem Baustellenbetrieb voraussichtlich anfallenden Belastungen hinaus

ist nach Auswertung der vorliegenden GW-Analysen in Verbindung mit den

GW-Gleichenplänen nicht mit weiteren bauzeitlichen GW-Belastungen im Bereich

der Baugrube zu rechnen.




Wässer aus dem Bereich des Zulaufpumpschachtes PW 1 auf Grundlage

der vorliegenden Grundwasseranalysen aus heutiger Sicht keine weiteren Grundwasserbehandlungsstufen

vorzusehen


Für den maximal erwarteten Restleckagewasserstrom von 2 m³/h wird eine Fil-

166




tergeschwindigkeit von 0,5 m/h erreicht. Beim maximalen Lenzwasserstrom ergibt

sich ein v F von 2,6 m/h. Das zugehörige Verfahrensfließbild ist in Anlage 11a, der

Grundriss in Anlage 11b dargestellt.







9.3.8 Unterführung Rollbrücke West 2

9.3.8.1 Grundwasserrelevanz der Unterführung Rollbrücke West 2

Aus den Planungsunterlagen für die Unterführung der Rollbrücke West 2 [18] ist ersichtlich,

dass die tiefsten Punkte der beiden betroffenen Straßen (UK Sauberkeitsschicht)

wie folgt liegen:

− Betriebsstraße: ca. 93,40 mNN

− Okrifteler Straße: ca. 93,20 mNN.

Aus den vorliegenden Grundwassergleichenkarten geht hervor, dass der Grundwasserstand

in diesem Bereich zwischen 91,50 und 92,00 mNN liegt [6], [23].

Diese Grundwasserstände werden untermauert durch die Messungen der Fraport

in den Jahren 1991-2002 in den beiden benachbarten Grundwassermessstellen

Nr. 149 und 150 [34] sowie die Messungen der TU Darmstadt im Jahr 2002 in der

in Tunnelachse abgeteuften Grundwassermessstelle BK 1113 [35].

Alle vorgenannten Messungen zeigten maximale Grundwasserstände von

91,90 mNN (Anm.: die in Messstelle 149 im Herbst 1995/Frühjahr 1996 gemessenen

untypischen Pegelstände von ca. 95 mNN werden als Ausreißer gewertet, sie

können z. B. durch Verstopfung des Pegels hervorgerufen worden sein).

Daraus ergibt sich für die Unterführung der Rollbrücke West 2 ein Abstand zwischen

Baugrubensohle und max. anzunehmendem Grundwasserspiegel von

93,20 mNN– 91,90 mNN = ca. 1,30 m.

Daher wird für die Unterführung der Rollbrücke West 2 davon ausgegangen, dass

hier keine Grundwasserrelevanz vorliegt und dieses Bauwerk nicht in das Verbringungskonzept

eingebunden werden muss.

Diese Feststellung deckt sich mit den Aussagen des zugehörigen bodenmechanischen

Gutachtens vom Erdbaulaboratorium Essen [36].

9.4 Verbringung des bauzeitlich anfallenden Grundwassers

Aus den gegebenen und in Abschnitt 9.3 beschriebenen Randbedingungen ergeben

sich verschiedene Verbringungsmöglichkeiten des während der Bauzeit der

Objekte anfallenden Grundwassers, die hier kurz beschrieben und bewertet werden.

Hieraus wird ein Gesamtkonzept zur Verbringung der während der Bauzeit anfallenden

Grundwässer abgeleitet.

Grundsätzlich bestehen folgende Möglichkeiten der Verbringung aller anfallenden

Grundwässer:


167



Stand 20.12.2006




−

−

Direkteinleitung in einen Vorfluter sowie

Versickerung.

Zunächst wird das Gesamtkonzept der bauzeitlichen Grundwasserverbringung kurz

erläutert (Abschnitt 9.4.1).

Nach einem kurzen Exkurs über die Grundlagen der Direkteinleitung (Abschnitt

9.4.2) bzw. Versickerung (Abschnitt 9.4.3) der anfallenden Bauwässer werden

in Abschnitt 9.4.4 die derzeit gültigen und bekannten Vorschriften, Einleit- und

Versickerungsbedingungen für das zu verbringende Bauwasser beschrieben.

In Abschnitt 9.4.5 wird die Direkteinleitung des bauzeitlichen Wassers beschrieben.

In Abschnitt 9.4.6 werden die vorgesehenen Versickerungsflächen vorgestellt.

9.4.1 Gesamtkonzept

Es ist vorgesehen, das gesamte bauzeitlich anfallende Grundwasser – wo sinnvoll

und möglich - nach entsprechender Aufreinigung in eigens dafür errichteten, temporären

Versickerungsanlagen möglichst ortsnah zu versickern. Lediglich die Bauwässer,

die beim Bau des unmittelbar am Main gelegenen Umlenk- und Einleitbauwerk

des Ableitungssammlers anfallen, sollen direkt in den Main abgeschlagen

werden.

Aufgrund der im Flughafengebiet vorherrschenden, relativ geringen Grundwasserflurabstände

(und der damit einhergehenden, im Allgemeinen hohen Verschmutzungsempfindlichkeit

des Aquifers) ist eine Versickerung der anfallenden Bauwässer

in offenen Erdbecken vorgesehen. Eine Versickerung in Schluckbrunnen oder

Rigolen ist bei den erwarteten, hohen Durchsatzraten verhältnismäßig teuer und

aufwändig und erfordert aufgrund der fehlenden Bodenpassage einen höheren

Reinheitsgrad des zu versickernden Wassers als bei der oberflächigen Versickerung.

Es wird keine separate Ableitung von Lenz- und Restleckagewasser vorgesehen.

Als „Notüberlauf“ für den Fall einer Nichtnutzbarkeit oder hydraulischen Überlastung

einer Versickerungsfläche (z. B. durch Zufrieren bei extremer, langandauernder

Kälte) dient der im Zuge der Flughafenerweiterung errichtete Ableitungssammler

in den Main, der von der neuen Abwasserreinigungsanlage im Südbereich in

den Main führt. Von jeder Versickerungsanlage wird ein ausreichend dimensionierter,

temporärer Anschluss (mit Pumpwerk) an diesen Ableitungssammler vorgesehen.

Die Ableitung des im Bereich des Zielschachtes des GFA-Tunnels anfallenden

Bauwassers stellt aufgrund der abseitigen Lage des Bauwerks eine Besonderheit

dar. In Ermangelung an potenziellen, in der Nähe befindlichen Versickerungsmöglichkeiten

wird (nach vorheriger Reinigung) eine Direkteinleitung des anfallenden

Wassers in das Regenwassernetz des Flughafens vorgesehen.

9.4.2 Direkteinleitung - Grundlagen

Kapazität

Die zur Verfügung stehende Verbringungskapazität bei einer Direkteinleitung liegt

i.A. deutlich höher als die einer Versickerungsanlage. Sie hängt u.a. von folgenden

Faktoren ab:

168




−

−

der hydraulischen Kapazität des Vorfluters (z.B. Versickerungsfähigkeit/ Morphologie

eines Sees bzw. Ableitvermögen eines Flusses)

sonstigen gewässerspezifischen Auflagen (wie z.B. Vermeidung von Querströmungen,

s.a. Abschnitt 9.4.3)

Dimensionierung und Betrieb der Anlagen

Bei der Dimensionierung und dem Betrieb von Anlagen zur Direkteinleitung in einen

Vorfluter sind vor allem die vorgenannten hydraulischen und betrieblichen Belange

des Vorfluters zu berücksichtigen (z.B. mengenmäßige Beschränkung des Wasserzustroms,

damit kein hydraulische Überlastung des Vorfluters riskiert wird oder Einleitwinkel

eines Rohres in ein Gewässer, um die entstehenden Querströmungen zu

minimieren).

Im Vergleich zu einer Versickerung spielt eine mögliche Beeinträchtigung der Einleitkapazität

durch Inhaltsstoffe des abzuleitenden Wassers (z.B. Verockerung, s.u.)

i.A. keine Rolle beim Betrieb von Anlagen der Direkteinleitung.

Bei einer Direkteinleitung erfolgt im Gegensatz zu einigen Formen der Versickerung

(z.B. durch eine „Bodenpassage“, s.u.) jedoch keine weitergehende Reinigung des

abgeleiteten Wassers nach Verlassen der Verbringungsrohrleitung.

9.4.3 Versickerung - Grundlagen

Kapazität

Die Versickerung oder Reinfiltration eignet sich besonders zum stetigen Verbringen

konstanter, nicht zu großer Wassermengen. Sie ist besonders dann angeraten,

wenn dies aus wasserwirtschaftlichen Erwägungen sinnvoll oder erforderlich erscheint,

d. h. wenn die Ergiebigkeit des Grundwasserleiters ohne eine Wiederversickerung

des zuvor entnommenen Grundwassers negativ beeinflusst würde.

Zum Beseitigen stoßweise auftretender Belastungen bzw. großer Wassermengen,

wie sie zum Beispiel beim Lenzen von Baugruben anfallen, weist eine Versickerung

mehrere Nachteile gegenüber einer Direkteinleitung auf:

− Versickerungsanlagen für singuläre, stoßweise bzw. sehr große Belastungen

(z. B. Lenzvorgänge) müssen ggf. unwirtschaftlich groß ausgelegt werden,

− Lenzvorgänge werden aufgrund einer begrenzten Versickerungskapazität unter

Umständen in die Länge gezogen,

− die Auswirkung einer Stoßbelastung auf den Grundwasserleiter ist aus hydraulischer-

und Schadstoffsicht schwer abzuschätzen.

Bei der Versickerung wird grundsätzlich zwischen einer Verbringung in oberflächennahe,

offene Anlagen (Mulden) oder in oberflächennahe, geschlossene (z. B.

Mulde-Rigole-) Systeme bzw. eine tiefliegende Verbringung über Schluckbrunnen

direkt in tiefere Bereiche des Grundwasserleiters unterschieden.

Grundsätzlich kommen die folgenden Versickerungsarten in Betracht:

Flächenversickerung:

Versickerung des anfallenden Wassers in den Untergrund ohne Speicherung des

zu versickernden Wassers. Ist die Versickerungsfläche mit einer belebten Bodenzone

versehen (= begrünte Oberbodenschicht), so findet eine physikalisch-


169



Stand 20.12.2006




biologische Reinigung des zu versickernden Wassers in dieser Bodenzone statt. Je

flächenhafter die Versickerung stattfindet, desto besser kommen die reinigenden

Wirkungen wie Filtration, Adsorption, Fällung, biologischer Abbau und Ionenaustausch

in der belebten Bodenzone zum Tragen. Gewährleistet den bestmöglichen

Grundwasserschutz, ist aber wegen der relativ geringen Versickerungsleistung sehr

flächenintensiv.

Bedingung: Versickerungsrate > Wasserzufluss, damit kein Überschusswasser anderweitig

abzuführen ist.

Muldenversickerung:

Kurzzeitige Zwischenspeicherung des zu versickernden Wassers in einer Bodenmulde

und zeitverzögerte Versickerung über die belebte obere Bodenzone an der

Muldensohle und den Böschungen. Die Muldenversickerung bietet noch die

Schutzvorteile der Flächenversickerung, hat aber einen geringeren Flächenbedarf.

Die Muldenversickerung gewährleistet einen guten Grundwasserschutz.

Wegen der Möglichkeit einer Wasserspeicherung kann hier die Versickerungsrate

vorübergehend kleiner sein als der Zufluss.

Graben-/Rigolenversickerung:

Zwischenspeicherung des zu versickernden Wassers in einem kiesgefüllten Graben

und zeitverzögerte Versickerung in den Untergrund. Die Rigolenversickerung nutzt

nicht die Schutzfunktion der belebten oberen Bodenzone, sondern leitet das zu versickernde

Wasser in ca. 1 m Tiefe in den Boden ein. Ein eventuell im Kiesgraben

installiertes Dränrohr stellt die Längsverteilung des eingeleiteten Wassers sicher.

Die Rigolenversickerung gewährleistet einen geringen, aber für bestimmte Einsatzzwecke

(z.B. bei entsprechend vorgereinigtem Wasser) ausreichenden Grundwasserschutz.

Besonders bei räumlich beengten Verhältnissen bietet sich eine Rigolenversickerung

an.

Schluckbrunnen:

Tiefenversickerung des anfallenden Wassers durch Infiltration in Vertikalbrunnen,

die bis in den Grundwasserleiter hinein verfiltert sind. Ggf. kann die Infiltration auch

unter Druck erfolgen, dadurch sind hohe Versickerungsleistungen bei geringem Geländeverbrauch

möglich.

Die Versickerung in Schluckbrunnen gewährleistet im Gegensatz zur Flächen-/

Muldenversickerung keinen Grundwasserschutz durch eine Bodenpassage, da direkt

in den GW-Leiter infiltriert wird. Hier werden – verglichen mit den oben beschriebenen

Verfahren - die höchsten Anforderungen an das zu versickernde Wasser

gestellt.

Betrieb der Anlagen

Besonderes Augenmerk erfordert bei einer Versickerung vor allem das allmähliche

„Zusetzen“ der Versickerungsanlagen (Kolmation bei Gräben/Mulden, Verockerung

bei Rigolen/Schluckbrunnen). Diese ist zurückzuführen auf chemische/organische

Prozesse zwischen den Inhaltsstoffen des Grundwassers (Eisen/Mangan) und zutretendem

Sauerstoff.

170




Im Betrieb der Versickerungsanlagen ist daher dafür Sorge zu tragen, dass

− Flächen-/Muldensysteme einer regelmäßigen Überwachung und Reinigung unterzogen

werden sowie

− Rigolensysteme/Schluckbrunnen bei Bedarf gereinigt/klargespült werden,

damit die in der Planung zugrundegelegte Leistungsfähigkeit in der Praxis auch

eingehalten werden kann.

Einer Verockerung/Kolmation von länger betriebenen Versickerungsanlagen wird

vorgebeugt, indem in jeder Wasserreinigungsanlage eine Kiesfilteranlage zur

Schwebstoffabscheidung und Enteisenung/Entmanganung der zu versickernden

Wässer vorgesehen wird.

Bei Schluckbrunnenanlagen muss im Einzelfall abgeschätzt werden, ob statt der

Installation einer Kiesfilteranlage nicht auch das Ersetzen einzelner Schluckbrunnen

nach einer Verockerung wirtschaftlicher sein kann. Bei einer Flächen- oder

Muldenversickerung ist eine gelegentliche Reinigung der Muldenoberflächen ggf.

wirtschaftlicher als die Installation von Kiesfiltern.

Um den störungsfreien Betrieb einer Versickerungsanlage auch während der Reinigungsintervalle

zu gewährleisten, sind entsprechende Redundanzen vorzuhalten

(z. B. Reserveflächen bei Flächen- und Muldenversickerung bzw. Reservebrunnen

bei Schluckbrunnenanlagen).

Dimensionierung der Anlagen

Aufgrund des zeitabhängigen Zusetzens (Kolmation) der Versickerungsanlagen,

der geringeren hydraulischen Leistungsfähigkeit der ungesättigten Bodenzone sowie

der im Allgemeinen annähernd horizontal verlaufenden Bodenschichtung ist bei

der Dimensionierung dieser Anlagen eine Reduzierung der k-Werte zu berücksichtigen.

Ferner ist der k-Wert bei bestimmten Betrachtungen in vertikaler Richtung geringer

anzusetzen als in der horizontalen (Strömungs-)Richtung.

Für die Dimensionierung der Versickerungsanlagen sind somit anzusetzen:

− bei Mulden/Gräben: 50 % des k-Wertes

− bei Schluckbrunnen: 25 % des k-Wertes.

Bei der Anordnung von Versickerungsanlagen ist dafür Sorge zu tragen, dass durch

die Versickerung möglichst keine bereits vorhandenen Boden- oder Grundwasserkontaminationen

mobilisiert und verdrängt werden, d.h. dass durch Veränderungen

des GW-Regimes und somit des Strömungsfeldes keine unzulässigen Einflüsse auf

die Kontamination erfolgen.

9.4.4 Vorschriften/Einleitbedingungen

Eine Aufbereitung der zu verbringenden Wässer soll gemäß den Festlegungen der

landesplanerischen Beurteilung grundsätzlich „an der Quelle“ erfolgen ([10], S. 191,

entnommen aus LEP Hessen 2000).

Die Reinigung der anfallenden Grundwässer erfolgt bei den hier vorgestellten Erweiterungsmaßnahmen

des Flughafens Frankfurt daher dezentral an jedem einzelnen

grundwasserrelevanten Bauwerk, so dass nur Wässer, die den in den folgenden

Abschnitten genannten Qualitätskriterien entsprechen, in das zur Verbringung

errichtete Rohrsystem eingeleitet werden.


171



Stand 20.12.2006




Die Übergabe sowie Qualitätskontrolle der gereinigten Wässer an den Betreiber

des GW-Verbringungssystems erfolgt am jeweiligen Übergabepunkt in das Leitungssystem

auf der Geländeoberfläche.

Der Einsatz dezentraler Reinigungseinheiten ist aufgrund der Tatsache, dass wegen

der unter Umständen großen zeitlichen Streuung der Einzelbaumaßnahmen

jede Baustelle unabhängig von anderen Baumaßnahmen entwässert werden muss,

unabdingbar.

Zudem hat eine dezentrale Reinigung der anfallenden Wässer vor Eintritt in das

Verbringungssystem noch folgende Vorteile:

−

−

−

−

−

−

Es muss keine teure zentrale Behandlungsanlage an den jeweiligen Verbringungsorten

eingerichtet werden („end-of-pipe“-Lösung), die – wenn überhaupt –

nur unwirtschaftlich bemessen werden könnte, da sie flexibel auf alle denkbaren

Belastungen und Durchflüsse reagieren muss.

(Dezentrale) Behandlungsanlagen an den einzelnen Baustellen können individuell

auf die jeweilige Wasserqualität und die Wassermenge ausgelegt werden

und sind somit optimal dimensionierbar.

Durch das Beschicken der Leitungen mit ausschließlich qualitätsgerechtem

Wasser findet keine Vermischung von sauberen und für die vorgesehene

Verbringungsart ungeeigneten Wässern statt. Es ist an den einzelnen Übergabestellen

in das Verbringungssystem eine klar definierte Schnittstelle gegeben,

anhand derer bei Kontaminationsfällen die Schadensverursacher eindeutig bestimmt

werden können.

Durch die klare Zuordnungsmöglichkeit der Wässer zu den einzelnen Einspeise-

und Verbringungsstellen und die dadurch eindeutige Bestimmung möglicher

Schadensverursacher (s.o.) wird bei den einzelnen Nutzern des Grundwasserverbringungssystems

eine Verpflichtung zum verantwortlichen Umgang mit den

Ableitwässern erzeugt.

Niederschlagswasser, welches in den Baugruben anfällt und in dieselben Pumpensümpfe

wie das eintretende Grundwasser geleitet wird, kann u. U. durch

Auswaschvorgänge im Baustellenbereich mit Schadstoffen belastet sein. Auch

in solchen Fällen wird durch eine Reinigung des zu verbringenden Mischwassers

„an der Quelle“, also vor Einspeisung in das Rohrnetz, eine Verschleppung

von Kontaminationen vermieden.

Durch die Tatsache, dass ausschließlich vorbehandeltes Wasser im Verbringungsrohrsystem

transportiert wird, kann z. B. im Fall einer Rohrundichtigkeit

sichergestellt werden, dass grundsätzlich kein verunreinigtes Wasser in die

Umwelt gelangt.

Die Zuständigkeit für die Reinigung und Förderung der zu verbringenden Wässer

bis zum Übergabepunkt in das Verbringungs-Rohrsystem liegt bei den Unternehmen,

die die jeweiligen Bauwerke errichten (Verursacherprinzip).

172




Die Messung der Wasserqualität am Übergabepunkt in das Leitungssystem fällt in

den Zuständigkeitsbereich des Betreibers des GW-Verbringungssystems (s.a. Abschnitt

9.6.1).

Rechtliche Grundlagen

Gesetze

Rechtliche Grundlage der Entnahme und Verbringung von Grundwasser sind an

erster Stelle die einschlägigen Regelungen im

− Wasserhaushaltsgesetz (WHG) [43] sowie dem

− Hessischen Wassergesetz (HWG) [44].

Beide Gesetze fordern sowohl für oberirdische als auch für unterirdische Gewässer

für alle denkbaren Nutzungen eine einheitliche staatliche Zulassung.

Ausgewiesene Wasserschutzgebiete

Den nördlich des Untersuchungsraumes gelegenen Trinkwassergewinnungsanlagen

„Hinkelstein“, „Schwanheim“, „Goldstein“, „Oberforsthaus“ und „Staustufe

Griesheim“ wurde mit Verordnung des RP Darmstadt vom 17.11.1997, veröffentlicht

im Hessischen Staatsanzeiger vom 04.05.1998, ein Wasserschutzgebiet zugewiesen.

Von den hier beschriebenen, grundwasserrelevanten Baumaßnahmen befinden

sich die Baumaßnahmen des GFA-Tunnels (s. Abschnitt 9.3.3) sowie der PTS-

Tunnel (s. Abschnitt 9.3.4) in der Zone III B des festgelegten Wasserschutzgebietes.

Die behördlichen Auflagen [27] sind bei der Erstellung dieser Bauwerke einzuhalten.

Keine der im Folgenden vorgestellten Verbringungsvarianten berührt das Wasserschutzgebiet.

Leitfaden

Das Regierungspräsidium (RP) Darmstadt hat mit Stand vom 01.07.1999 den

• Leitfaden Grundwasserentnahmen [20]

herausgegeben, der über die gesetzlichen Grundlagen und die einzelnen Anforderungen

an die Verfahren zur Gestattung von Grundwasserentnahmen unterrichtet.

Auch wenn die hier beschriebenen Maßnahmen – da temporärer Natur – nicht unmittelbar

Grundwasserentnahmen im Sinne des o.g. Leitfadens darstellen, so wird

dieser dennoch als Richtlinie für die Zusammenstellung der relevanten Unterlagen

zugrundegelegt.

Sowohl das Gesamtobjekt als auch die einzelnen Teilobjekte wären der 3. Fallgruppe

des Leitfadens Grundwasserentnahmen (Absatz 3.1) zuzuordnen:

„Grundwasserentnahme aus Brunnen und Quellen mit einer Menge über

5.000 m³/a, aber mit Einflussbereich zumindest teilweise außerhalb des bebauten

Gebietes“ ([20], Seite 20)

In diesem Fall wird der Antragsumfang mit allen beteiligten Behörden festgelegt.


173



Stand 20.12.2006




Landesplanerische Beurteilung

Als Stellungnahme zum Raumordnungsverfahren der geplanten Erweiterung des

Flughafens Frankfurt hat das RP Darmstadt mit Datum vom 10.06.2002 eine „Landesplanerische

Beurteilung“ verfasst [10].

Die dort getroffenen Aussagen zur bauzeitlichen Grundwasserhaltung sind bei der

Erstellung des hiermit vorgelegten Berichtes berücksichtigt worden. In diesem Bericht

finden sich an den relevanten Stellen entsprechende Verweise auf die Landesplanerische

Beurteilung.

Weitere Abstimmungen

Im Vorfeld des Planfeststellungsverfahrens zur geplanten Flughafenerweiterung

fanden u.a. folgende zusätzliche Abstimmungen mit Behörden sowie beteiligten

Dritten statt, deren Ergebnisse für das GW-Management beim Flughafenausbau relevant

sind:

− RP Darmstadt, StUA Abteilung IV, Dezernat 41.1, Besprechung am 21.03.2002

− RP Darmstadt, StUA Frankfurt/Main, telefonische Abstimmung sowie schriftliche

Bestätigung vom 27.03.2002 [21]

− HLUG Wiesbaden, Dezernat G6 (Hydrogeologie), telefonische Information am

11.04.2002

− WSA Aschaffenburg, telefonische Information vom 29.04.2002

− RP Darmstadt, Vorantragskonferenz „Wasser“ am 16.10.2002 in Darmstadt

− RP/StUA Frankfurt, Besprechung „Wasser/Boden“ zum Planfeststellungsverfahren

kapazitativer Ausbau am 03.06.2004 in Darmstadt.

Vorgaben zur Qualität von direkteinzuleitenden Wässern

Grundsätzlich sind nach Information des RP Darmstadt, StUA Frankfurt, bei der Direkteinleitung

von (Grund)wässern in den Main oder benachbarte Seen/Gruben –

soweit im Einzelfall nicht anders geregelt - am Auslauf des Einleitbauwerkes die in

Anlage 12 dieses Berichtes aufgeführten Orientierungswerte aus der Hessischen

Grundwasserverwaltungsvorschrift einzuhalten (→ Prüfwert für Wasser) [21].

Bei der Einleitung in vorhandene Seen ist zusätzlich die Maßgabe zu berücksichtigen,

dass die Qualität der eingeleiteten Wässer nicht schlechter sein darf als die

Qualität des in den Vorflutern bereits vorhandenen Wassers.

Bei der Einleitung von Wässern in aufgedeckte Grundwasserleiter (z.B. Grube Mitteldorf)

sind die Anforderungen der TwVO (s.u.) einzuhalten.

Bei einer Direkteinleitung von (Grund-)Wässern in die Kanalisation sind die Richtwerte

der jeweiligen Kanalnetzbewirtschafter (hier: Fraport bzw. Abwasserreinigungsanlagenbetreiber)

zu berücksichtigen.

Neben der chemikalischen Beschaffenheit des eingeleiteten Wassers sind bei der

Einleitung in ein Gewässer auch die Belange der Betreiber und Nutzer dieser Gewässer

zu berücksichtigen (z.B. der Schifffahrt im Main in Bezug auf zulässige

Querströmungen).

Vorgaben zur Qualität von zu versickernden Wässern

Für die Konzeption der Wasserreinigungsanlagen orientiert sich die Vorhabensträgerin

an den Forderungen des Genehmigungsbescheides für den Bau der

174




A380-Werft, die auf Seite 23/24 des verfügenden Teils der wasserrechtlichen Gestattungen

zum Bau der A380-Werft [51] niedergeschrieben und diesem Planteil als

Anlage 13 beigefügt sind. Die genannten Werte orientieren sich an den sog. „Geringfügigkeitsschwellenwerten“

der LAWA (2004).

9.4.5 Direkteinleitung/Vorfluter

Da eine weitestmögliche Versickerung des bauzeitlich anfallenden Grundwassers

angestrebt wird, wird hier lediglich die Direktableitung der anfallenden Bauwässer in

den Main sowie in das Kanalsystem des nördlichen Flughafenbereiches beschrieben.

Weitere Varianten zur Direkteinleitung kommen vor dem Hintergrund der o. g. behördlichen

Stellungnahmen nicht in Betracht und werden daher nicht diskutiert.

Die Lokalisierung aller hier genannten Vorflutmöglichkeiten ist in Plan B.5.4-2 dargestellt.

9.4.5.1 Ableitung in den Main

Der Main verläuft in ca. 2 km Entfernung nordwestlich am Flughafen Frankfurt vorbei.

Für den Ausbauzustand ist die Ableitung des im südlichen Erweiterungsbereich

anfallenden Niederschlagswassers durch einen neu zu errichtenden Ableitungssammler

entlang der südlichen und westlichen Flughafengrenze in den Main vorgesehen.

Der Ableitungssammler besteht aus insgesamt vier Druckrohrleitungen (2 x

DN800, 1 x DN400 und 1 x DN250). Die Einleitstelle befindet sich oberhalb der

Schleuse Eddersheim (Main-km 15,6).

Das im Zuge der bauzeitlichen Grundwasserhaltung anfallende Wasser kann (nach

entsprechender Aufbereitung an der Gewinnungsstelle) ebenfalls durch den neuen

Ableitungssammler in den Main abgeleitet werden. Sollte dieser zum Zeitpunkt der

Errichtung einzelner grundwasserrelevanter Bauwerke noch nicht fertiggestellt sein,

so wird das einzuleitende Wasser über eine temporäre, provisorische Leitung (ca.

DN300) zum Main transportiert.

Der Main besitzt in Höhe des Frankfurter Flughafens eine mittlere Abflussleistung

von ca. MQ = 200 m³/s.

Für den derzeitigen Zustand wird die Einleitmenge von Wasser in den Main durch

eine strom- und schifffahrtspolizeiliche Genehmigung des WSA Aschaffenburg vom

05.07.1984 auf 3,52 m³/s begrenzt.

Nach Aussage des für schifffahrtstechnische und wasserpolizeiliche Belange zuständigen

WSA Aschaffenburg darf in der Fahrrinne des Mains eine Querströmung

von 0,3 m/s nicht überschritten werden.

Für den Endausbauzustand des Flughafens ist geplant, die Rohre DN 800 mit max.

2,0 m³/s zu beaufschlagen, während die Leitung DN 400 mit max. 0,14 m³/s und die

Leitung DN250 mit max. 0,05 m³/s beaufschlagt wird. Insgesamt ergibt sich hiermit

ein maximaler Einleitstrom von ca. 2,08 m³/s (s. entsprechenden Planteil des Planfeststellungsantrages,

Ver- und Entsorgungsplanung [36]).

Der nach den vorliegenden Berechnungen maximal zu erwartende bauzeitliche

Einzel-Grundwasserstrom liegt mit max. Q = 0,07 m³/s (entspricht 244 m³/h, Spitzenabfluss

aus Gesamtverteilungskurve in Anlage 18) deutlich unterhalb aller vorgenannten

Marken, eine negative Auswirkung auf die Schifffahrt oder die Hydraulik


175



Stand 20.12.2006




des Mains kann daher bei entsprechender Ausbildung des Einleitbauwerkes ausgeschlossen

werden.

9.4.5.2 Verbringen des Grundwassers im Kanalisationssystem des Flughafens

Diese Variante kommt aus ökonomischen, ökologischen und Kapazitätsgründen

nur für die Verbringung kleiner Mengen im Bereich ansonsten schwer zu entwässernder

Objekte in Betracht.

Bei entsprechender Reinigung des anfallenden Grundwassers kann dieses in die

Regenwasserkanalisation des Flughafens abgeschlagen werden, um die bestehenden

Abwasserreinigungsanlagen nicht mit zusätzlichen Schmutzwassermengen zu

beaufschlagen.

Das Verbringen des Grundwassers in der Regenwasserkanalisation bietet sich an

für die Entwässerung der nördlich gelegen Zielbaugrube des GFA-Tunnels. Da sich

diese unmittelbar im Vorfeldbereich des bestehenden Terminals 1 befindet, ist eine

oberirdische Leitungsführung mit Rücksicht auf den ungestörten Flugverkehr hier

nur in sehr engen Grenzen realisierbar. Es wird daher ein baugrubennaher Einleitpunkt

gewählt, der unmittelbar westlich des Gebäudes Nr. 252 (Gepäckhalle) liegt

(s. Abb. 9.17).

176




Abb. 9-17: Anschluss des GFA-Zielschachts an das Regenentwässerungssystem im Flughafen-Nordbereich

9.4.5.3 Abfahren des anfallenden Wassers

Ein Zwischenspeichern und Abfahren des anfallenden Wassers ist aus ökonomischen

und Kapazitätsgründen nur bei kleinen Wassermengen bei ansonsten

schwer zugänglichen Objekten sinnvoll.

Eine solche Lösung kommt daher nur in Ausnahmefällen, zum Beispiel bei der Entsorgung

von in-situ nicht zu reinigendem Wasser oder bei Kapazitätsengpässen in

Havariefällen, in Betracht.

Bei der Installation von Rohrleitungen und Containern im Vorfeldbereich des Flughafens

ist auf die Aspekte des Flugbetriebs und der Flugsicherheit besonderes Augenmerk

zu richten.

9.4.5.4 Abtreten des Wassers an andere Nutzer

Ebenfalls in Erwägung zu ziehen ist ein Abtreten des geförderten und ggf. gereinigten

(Brauch)wassers an andere Nutzer. Diese Option wird im Zuge des Planfeststellungsverfahrens

aufgrund der zur Zeit noch nicht absehbaren organisatorischen

Rahmenbedingungen (wer kommt in Frage, wie viel Wasser wird vom potenziellen

Nutzer in welchem Zeitraum benötigt, wann findet die Bauausführung überhaupt

statt?) allerdings nicht weiter verfolgt und soll daher als Option für die Bauausführung

offengehalten werden.


177



Stand 20.12.2006




9.4.6 Versickerungsanlagen

9.4.6.1 Grundsätzliches Vorgehen bei der Auswahl potenzieller Versickerungsflächen

Bei der Auswahl der nachfolgend vorgestellten Versickerungsflächen werden ausschließlich

solche Flächen betrachtet, die sich auf dem (derzeitigem bzw. zukünftigen)

Flughafengelände befinden.

Für die Auswahl der nachfolgend vorgestellten Versickerungsflächen wurden zahlreiche,

auf dem gesamten Flughafengelände verteilte, potenzielle Versickerungsflächen

untersucht und bewertet. Zur Bewertung der einzelnen Flächen wurden dabei

folgende Kriterien herangezogen:

− bekannte Boden- und Grundwasserkontaminationen im Versickerungsgebiet

bzw. im nahen Umfeld/Abstrom/Seitenstrom der Versickerungsfläche

− Entfernung zu grundwasserberührten Bauwerken/Baugruben

− mögliche Beeinträchtigung/Fließdauer zu Grundwassernutzungen

− Grundwasserflurabstände

− Vorhandensein schwebender Grundwasserleiter.

Im Folgenden werden die zur Versickerung ausgewählten Flächen detailliert beschrieben.

Insgesamt werden 5 Versickerungsanlagen vorgesehen, von denen drei Anlagen

extra für diesen Zweck neu angelegt werden. Lediglich die Flächen „West 1“ und

„Süd“ (s. u.) sind bereits vorhandene Versickerungsflächen bzw. -anlagen.

Sämtliche Versickerungsflächen – mit Ausnahme der Fläche Süd - werden nur

temporär, also während der Bauzeit der an sie angeschlossenen Bauwerke benötigt.

Die Flächen stehen nach Beendigung ihrer Versickerungsnutzung anderen

Nutzungszwecken zur Verfügung. Jede Versickerungsfläche wird im Regelfall mit

den Wassermengen von mehreren Einzelbauwerken beaufschlagt.

Die Versickerung der bauzeitlichen Grundwässer wird ausschließlich als oberflächliche

(Flächen- oder Mulden-) Versickerung vorgesehen. Grundsätzlich ist

bei einer oberflächlichen Versickerung des bauzeitlich anfallenden Wassers aufgrund

der Bodenpassage ein zusätzlicher Grundwasserschutz gegeben (s. o.). Dies

spielt bei den vorherrschenden, überwiegend geringen bis mittleren Grundwasserflurabständen

sowie dem hohen Nutzungsgrad des Aquifers eine entscheidende

Rolle.

Eine alternative Versickerung des anfallenden Bauwassers in Schluckbrunnen oder

Rigolen erfordert einen deutlich höheren Reinheitsgrad des zu versickernden Wassers

als bei der oberflächigen Versickerung. Zudem ist eine Rigolen- oder Schluckbrunnenversickerung

bei den erwarteten, hohen Durchsatzraten und der daraus resultierenden

Vielzahl an Einzelanlagen verhältnismäßig teuer.

Die Anordnung aller hier aufgezählten Versickerungsanlagen ist in Plan B 5.4-2

dargestellt.

178




9.4.6.2 Bauweise der Versickerungsanlagen

Die Grundrisse der Versickerungsanlagen (Ausnahme: Anlage Süd, s. hierzu Planteil

B 3: „Ver- und Entsorgungsanlagen“) sind zeichnerisch in Plan B 5.4-3 dargestellt.

Alle Versickerungsanlagen (außer der bereits vorhandenen Anlage Süd) werden

aus Gründen der Redundanz mit zwei ungefähr gleichgroßen, in der Regel alternierend

betriebenen Einzelbecken ausgestattet, um Betriebsunterbrechungen (beispielsweise

bei Reinigungs- oder Wartungsarbeiten an einem Becken) zu vermeiden.

Jedes einzelne Becken ist dabei so dimensioniert, dass es den für die jeweilige

Anlage bestimmten Restleckagestrom (s. Anlagen 14 bis 17) alleine bewältigen

kann. Eine Zusammenbeaufschlagung beider Becken in einer Versickerungsanlage

ist daher – wenn überhaupt - nur in Zeiten mit außergewöhnlich hohem Grundwasseranfall

erforderlich (z. B. bei der Versickerung der Lenzwasserspitzen).

Ein Wassereinstau in den Versickerungsbecken findet planmäßig nicht statt. Nur in

Ausnahmefällen (z. B. Lenzwasserspitzen) kann sich ein kurzzeitiger Einstau der

Versickerungsanlagen im Bereich weniger Dezimeter ergeben, der sich jedoch zügig

wieder abbaut. Ein „Überlaufen“ der Becken wird ausgeschlossen, da bei Überschreiten

einer definierten Einstauhöhe das Entnahmeschöpfwerk (s. u.) anspringt

und das eingestaute Wasser in den Ableitungssammler Richtung Main abführt.

Jedes Becken ist mit einer 5 m breiten Zufahrt für Baufahrzeuge versehen (für Reinigungs-

und Instandsetzungsarbeiten).

Für die Einleitung in die Versickerungsbecken wird das ankommende Wasser verteilt

auf mehrere Rohre (Ausnahme: bestehende Anlage Süd). Zur Vermeidung von

Erosionen/Ausspülungen in der Beckensohle münden die Rohre in befestigten „Beruhigungsbecken“,

aus denen das Wasser in die eigentlichen Versickerungsflächen

überläuft (s. Plan B 5.4-4, Detail „A“).

An der dem Einlauf gegenüberliegenden Seite befindet sich ein „Entnahmebereich“,

aus dem sich ggf. aufstauendes Wasser abgeschöpft und durch eine Druckleitung

zum Ableitungssammler (= Notüberlauf) und weiter in den Main geleitet wird (s.

Plan B 5.4-4, Detail „B“, Ausnahme: Versickerungsanlage Süd (ist eine bestehende

Anlage)).

Das Entnahmebauwerk besteht aus einer in einem Pumpschacht trocken und winterfest

aufgestellten Kreiselpumpe. Der Wasserzulauf zur Pumpe erfolgt durch ein

von der Beckensohle in den Pumpschacht mit leichtem Gefälle verlegtes Rohr. Ein

Feuchte- oder Wasserdrucksensor schaltet bei Überschreitung eines Beckenwasserstandes

im Entnahmebereich von ca. 50 cm die Entnahmepumpe ein.

Da in die Versickerungsbecken nur den Versickerungsbedingungen genügendes

Wasser eingeleitet wird, werden die Becken aus Gründen der besseren Unterhaltbarkeit

nicht mit einer bewachsenen Oberbodenschicht vorgesehen, sondern werden

als offene, im Mittel ca. 1,2 m tiefe „Sandbecken“ ausgebildet. Der Boden der

neu errichteten, temporären Versickerungsbecken wird eben angelegt (ohne Einbau

von Gerinnen/Mulden in der Fläche wie bei der derzeitigen Versickerungsfläche

Süd), wodurch eine bessere Unterhaltung/Reinigung gewährleistet wird. Die

Beckensohlen sind so geneigt, dass zwischen dem Einlaufbereich und dem Entnahmebereich

eine Sohlhöhendifferenz von ca. 0,5 m besteht.

Für den Winterbetrieb werden keine besonderen Vorkehrungen getroffen. Durch die

Art der Wasserzuführung (in einen wassergefüllten „Topf“ hinein) wird gewährleistet,

dass das Wasser im Zulaufbereich ständig in Bewegung ist. Das aus dem Topf


179



Stand 20.12.2006




überlaufende Wasser passiert zunächst eine ca. 0,8 m mächtige Steinschüttung,

bevor es in dem umgebenden Sandboden versickert. Ein Zufrieren des Einlaufbereiches

wird daher – auch bei stärkeren Frostperioden – unwahrscheinlich.

Sollten die Becken unerwarteterweise dennoch zufrieren, so wird das auf der Fläche

stehende Wasser durch das (frostgeschützte) Entnahmeschöpfwerk und den

Ableitungssammler in den Main abgeschlagen.

9.4.6.3 Versickerungsanlage Nordwest

Die Versickerungsanlage „Nordwest“ wird auf dem Gelände der Landebahn Nordwest

ca. 800 m östlich des geplanten Tunnels angeordnet.

Die Anlage ist vorgesehen für die Versickerung der Bauwässer aus dem

−

Tunnel unter der Landebahn Nordwest (s. Abschnitt 9.3.1) sowie dem

− Zulaufpumpschacht PW1 (s. Abschnitt 9.3.7).

Sie befindet sich 20 m südlich der für die Entwässerung der Landebahn Nordwest

vorgesehenen Bodenfilter 1.1 und 1.2.

Der Ableitungssammler zum Main - der als Notüberlauf für die Versickerungsanlage

fungiert - führt in ca. 800 m Entfernung an der Versickerungsanlage Nordwest vorbei.

Sollte der Ableitungssammler zu Beginn der Nutzung der Versickerungsanlage

Nordwest noch nicht zur Verfügung stehen, so wird das Wasser über eine provisorische,

temporäre Leitung ca. DN 300 in den Main geleitet.

Der Grundwasserflurabstand im Bereich der Versickerungsfläche beträgt 11 bis

12 m (Bezug: Hochwasser April 2001). Im Bereich der Versickerungsfläche wurden

keine schwebenden Grundwasserstockwerke erbohrt [24]. Die nahe der Fläche abgeteuften

Aufschlussbohrungen (BK 1024, BK 1035, BK 1040) weisen Sande und

Kiese bis in eine Tiefe von > 80 m unter Gelände auf. Lediglich bei Bohrung

BK 1024 sind zwei geringmächtige (0,5 m starke), oberflächennahe Schluffhorizonte

erbohrt worden.

Vorhandene Grundwasser- und Bodenqualität

Die Versickerungsfläche Nordwest befindet sich im Bereich des kartierten Nitratschadens

(Nitratbelastung zwischen 100 und 150 mg/l). Darüber hinaus sind keine

weiteren Grundwasser- oder Bodenverunreinigungen im Bereich der Versickerungsanlage

bekannt.

Im Abstrom der Versickerungsfläche befinden sich keine Grundwassernutzungen/-entnahmen.

Ein Zufluss des hier versickerten Wassers zur ca. 2,5 km westlich

gelegenen Grundwasserentnahme der InfraServ (s. Plan B 5.4.2-1) kann anhand

der kartierten Grundwasser-Isolinien ausgeschlossen werden (GW-Strömung ist

zum Main gerichtet).

180




Kapazität

Der Durchlässigkeitsbeiwert für die Berechnung der Versickerungskapazität kann

für die Fläche Nordwest nach Auswertung der vorhandenen Unterlagen auf der sicheren

Seite liegend zu k = 1,0 ⋅ 10 -4 m/s angesetzt werden (s. a. Kapitel 9.2.1). Für

die Dimensionierung der Flächenversickerung wird der k-Wert um 50 % reduziert.

Gem. ATV-Arbeitsblatt A 138 [41] kann bei einer Größe der Versickerungsbecken

von jeweils ca. 1.000 m² und den vorliegenden Untergrundverhältnissen eine maximale

Versickerungskapazität von Q = ca. 180 m³/h je Becken (insgesamt also

360 m³/h) bereitgestellt werden.

Die auf der Fläche Nordwest zur Versickerung kommenden Wassermengen sowie

deren zeitliche Verteilung sind der Anlage 14 zu entnehmen. Demnach reicht die

vorgehaltene Kapazität von 180 m³/h je Becken aller Voraussicht nach aus, um

selbst die Lenzwasserspitzen (Q = 147 m³/h im Baujahr 2, 1. Quartal) ohne nennenswerten

Überstau auf der Fläche zu versickern.

9.4.6.4 Versickerungsanlage West 1

Die Versickerungsanlage „West 1“ befindet sich am südlichen Ende des Tunnels

unter der Rollwegbrücke West. Die momentan mit lichtem Bewuchs bestandene

Fläche diente bereits mehrfach als Versickerungsfläche.

Die Anlage ist vorgesehen für die Versickerung der Bauwässer aus dem Bau der

folgenden Bauwerke:

− RW-Sammlersystem RHB K (s. Abschnitt 9.3.7)

− Querung Ableitungssammler mit Startbahn 18 West (s. Abschnitt 9.3.7)

− Regenrückhaltebecken K (s. Abschnitt 9.3.7)

− Tunnel unter der Startbahn 18 West (s. Abschnitt 9.3.2).


fungiert - führt unmittelbar an der Versickerungsanlage West 1 vorbei.

Der Grundwasserflurabstand im Bereich der Versickerungsfläche West 1 beträgt 5

bis 6 m (Bezug: Hochwasser April 2001). Im Bereich der Versickerungsfläche

West 1 wurden keine schwebenden Grundwasserstockwerke sondiert [24]. Eine

unmittelbar neben der Fläche abgeteufte Aufschlussbohrung (BK 1135) weist

durchgehend Sande und Kiese bis in eine Tiefe von 78 m unter Gelände auf.

Bei den früheren Versickerungen auf dieser Fläche gab es nach Auskunft des

Fachpersonals der Vorhabensträgerin keine Probleme. Über die seinerzeit versickerten

Wassermengen liegen keine Informationen vor.


Im Bereich der Versickerungsanlage West 1 sind keine Grundwasser- oder Bodenverunreinigungen

bekannt.

Im Abstrom der Versickerungsfläche befindet sich die Grundwassernutzung der Fa.

InfraServ (Fließweg ca. 2,5 km). Die Grundwasserfließzeiten bis zu den Brauchwasserbrunnen

der InfraServ werden in [24] jedoch mit ca. 7 Jahren angegeben.

Vor diesem Hintergrund ist eine Gefährdung der vorhandenen Grundwassernutzungen

der InfraServ durch die temporäre Inanspruchnahme der Versickerungsfläche

West 1 praktisch auszuschließen.


181



Stand 20.12.2006




Kapazität


für die Fläche West 1 nach Auswertung der vorhandenen Unterlagen auf der sicheren

Seite liegend zu k = 1 ⋅ 10 -4 m/s angesetzt werden (s. a. Kapitel 9.2.1). Für die

Dimensionierung der Flächenversickerung wird der k-Wert um 50 % reduziert.





Die auf der Fläche West 1 zur Versickerung kommenden Wassermengen sowie deren

zeitliche Verteilung sind der Anlage 15 zu entnehmen. Demnach reicht die vorgehaltene

Gesamtkapazität von 370 m³/h (je Becken) aus, um selbst die Lenzwasserspitzen

(Q = 120 m³/h im 3. Baujahr, 1. Quartal) ohne Überstau in der Anlage zu

versickern. Sollten wider Erwarten dennoch Kapazitätsengpässe bei der Versickerung

auf der Fläche West 1 auftreten, so kann das „überschüssige“ Wasser auch

auf der ca. 400 m weiter südlich gelegenen Fläche West 2 versickert werden (s. u.)

9.4.6.5 Versickerungsanlage West 2

Die Versickerungsanlage „West 2“ befindet sich am westlichen Rand des Flughafengeländes

in unmittelbarer Verlängerung der Start- und Landebahn Nord,

ca. 400 m südlich der Versickerungsanlage West 1 gelegen (s. o.). Die Fläche ist

derzeit mit Rasen bewachsen und unterliegt keiner bestimmten Nutzung.

Die Versickerungsanlage West 2 soll alternierend bzw. ergänzend zu der oben beschriebenen

Anlage West 1 betrieben werden. Dieses Vorgehen wurde in Anbetracht

der relativ großen Wassermengen gewählt, die beim Bau des Tunnels unter

Startbahn 18 West im ungünstigsten Fall erwartet werden (Restleckagerate bis

Q = 79 m³/h, Q ges. = 804.000 m³) und die in Kombination mit den übrigen, an die

Fläche West 1 angeschlossenen Baumaßnahmen zu einer hydraulischen Überlastung

der Fläche West 1 führen könnten.

Die an die Fläche West 2 angeschlossenen Bauwerke entsprechen denen der Fläche

West 1:

− Sammlersystem West (s. Abschnitt 9.3.7)

− Querung Startbahn 18 West des Ableitungssammlers (s. Abschnitt 9.3.7)

− Regenrückhaltebecken K (s. Abschnitt 9.3.7)

− Tunnel unter der Startbahn 18 West (s. Abschnitt 9.3.2).


fungiert - führt unmittelbar an der Versickerungsanlage West 2 vorbei.

Der Grundwasserflurabstand im Bereich der Versickerungsanlage West 2 beträgt 5

bis 6 m (Bezug: Hochwasser April 2001). Im Bereich der Versickerungsfläche

West 2 wird nicht mit dem Vorhandensein schwebender Grundwasserstockwerke

gerechnet [24].

Da die Versickerungsanlage West 2 in der Verlängerung der Start- und Landebahn

Nord gelegen ist, sind hier (für den Fall eines unplanmäßigen, temporären Einstaus

der Versickerungsfläche) Maßnahmen gegen Vogelschlag vorzusehen.

182





Im Bereich der Versickerungsanlage West 2 sind keine Grundwasser- oder Bodenverunreinigungen

bekannt.

Im Abstrom der Versickerungsfläche befindet sich die Grundwassernutzung der Fa.

InfraServ. Die Grundwasserfließzeiten bis zu den Brauchwasserbrunnen der Infra-

Serv werden in [24] jedoch mit ca. 12 bis 15 Jahren angegeben. Vor diesem Hintergrund

ist eine Gefährdung der vorhandenen Grundwassernutzungen der

InfraServ durch die temporäre Inanspruchnahme der Versickerungsfläche West 2

praktisch auszuschließen.

Kapazität


für die Fläche West 2 nach Auswertung der vorhandenen Unterlagen auf der sicheren

Seite liegend zu k = 1 ⋅ 10 -4 m/s angesetzt werden (s. a. Kapitel 9.2.1). Für die






Die auf der Fläche West 2 zur Versickerung kommenden Wassermengen sowie deren

zeitliche Verteilung entsprechen denen der Fläche West 1 und sind der Anlage

15 zu entnehmen. Demnach reicht die vorgehaltene Kapazität von 260 m³/h (je

Becken) aus, um selbst die Lenzwasserspitzen (Q = 120 m³/h im 3. Baujahr,

1. Quartal) ohne Überstau auf einer der beiden Flächen zu versickern.

9.4.6.6 Versickerungsanlage T3

Die Versickerungsanlage „T3“ befindet sich in der Verlängerung des „H-Fingers“

des geplanten Terminals 3 auf der ehemaligen US-Air Base (südlich der Start- und

Landebahn Süd). Die Fläche ist derzeit befestigt, unterliegt aber keiner besonderen

Nutzung.

Die für den Anschluss an die Versickerungsanlage T3 vorgesehenen Bauwerke

sind:

− GFA- Startschacht (s. Abschnitt 9.3.3)

− GFA- Anschlusstunnel (s. Abschnitt 9.3.3)

− PTS-Tunnel (s. Abschnitt 9.3.4)

− PTS-Bahnhof (s. Abschnitt 9.3.6)

− Regenrückhaltebecken E (s. Abschnitt 9.3.5).

Falls eine Versickerung der Bauwässer auf der Versickerungsanlage Süd

(s. Abschnitt 9.4.6.7) nicht möglich sein sollte, so werden diese Wässer auch in der

Anlage T3 versickert. Dies wurde bei der Dimensionierung der Anlage T3 berücksichtigt.


fungiert - führt in ca. 550 m Entfernung an der Versickerungsanlage T3 vorbei.

Der Grundwasserflurabstand im Bereich der Versickerungsfläche T3 beträgt ca.

7 m (Bezug: Hochwasser April 2001). Im Bereich der Versickerungsfläche T3 wur-


183



Stand 20.12.2006




den keine schwebenden Grundwasserstockwerke sondiert [24]. Bei der unmittelbar

südlich der Fläche abgeteuften Grundwassermessstelle 106 wurden durchgehend

Sande und Kiese bis in eine Tiefe von 25 m unter Gelände erbohrt.

Da die Versickerungsanlage T3 in unmittelbarer Nähe zum bestehenden Start- und

Landebahnsystem gelegen ist, sind hier (für den Fall eines unplanmäßigen, temporären

Einstaus der Versickerungsfläche) Maßnahmen gegen Vogelschlag vorzusehen.


Die Versickerungsanlage T3 liegt im südlichen Ausläufer des kartierten Nitrat-

Grundwasserschadens (Nitratkonzentration 50 – 100 mg/l). Ca. 180 m entfernt in

östlicher Richtung befindet sich im Grundwasserseitenstrom zur Versickerungsanlage

T3 der Grundwasser-Kohlenwasserstoffschaden GFA G02 [33].

Die Versickerungsanlage T3 befindet sich zudem im Bereich der Altlastenverdachtsflächen

GFA-ALVF 02 (vermutete Altablagerungen aus Bombenabwürfen,

Flakstellungen, Gräben etc.) und GFA-ALVF 04 (ehemalige Flakstellungen) [33].

Aus diesem Grund wird eine vorausgehende Detailuntersuchung des Altlastenverdachts

vor der Nutzung der Versickerungsfläche T3 als nötig erachtet.

Sollte die Detailuntersuchung des Altlastenverdachts zeigen, dass eine Nutzung

der Fläche als Versickerungsanlage T3 erst nach vorhergehender Altlastensanierung

erfolgen kann, so soll vor der Bauausführung in Abstimmung mit der Genehmigungsbehörde

eines der folgenden Szenarien umgesetzt werden (Auflistung in

absteigender Priorität):

1) Durchführen der Altlastensanierung, danach Nutzung der Fläche als Versickerungsanlage

T3

2) Versickern der für die Anlage T3 vorgesehenen Grundwässer in der Versickerungsanlage

Süd (s. Kapitel 9.4.6.7). Sollte dies aufgrund hoher Grundwasserstände

oder anderer Kapazitätsbeschränkungen nicht möglich sein, dann

3) Versickern der für die Anlage T3 vorgesehenen Grundwässer in der Versickerungsanlage

West 1 (s. Kapitel 9.4.6.4) oder West 2 (s. Kapitel 9.4.6.5). Diese

beiden Versickerungsanlagen besitzen eine ausreichend hohe Kapazität, um

auch die ggf. zusätzlich anfallenden Grundwassermengen aus der Anlage T3

(in der Spitze 145 m³/h, s. u.) mitzuversickern.

Im Abstrom der Versickerungsfläche befinden sich keine ausgewiesenen Grundwassernutzungen.

Die Versickerungsanlage T3 grenzt jedoch unmittelbar an die

Schutzzone III B des Wasserschutzgebietes „Schwanheim/Hinkelstein/Goldstein“.

Da gem. [24] die Fließrichtung des Grundwasserstroms aus dem Bereich der Versickerungsfläche

jedoch in Richtung Nordwest/Main und nicht in Richtung der o. g.

Trinkwassergewinnungsanlagen gerichtet ist, ist eine Beeinträchtigung der Trinkwassergewinnung

aus hydraulischer Sicht nicht zu befürchten.

Kapazität


für die Fläche T3 nach Auswertung der vorhandenen Unterlagen auf der sicheren

Seite liegend zu k = 1,0 ⋅ 10 -4 m/s angesetzt werden (s. a. Kapitel 9.2.1). Für die

184









Die auf der Fläche T3 zur Versickerung kommenden Wassermengen sowie deren

zeitliche Verteilung sind der Anlage 16 zu entnehmen. Demnach reicht die vorgehaltene

Kapazität von 180 m³/h (je Becken) aus, um selbst die erwarteten Lenzwasserspitzen

(Q = 145 m³/h) ohne Überstau auf einer der beiden Flächen zu versickern.

9.4.6.7 Versickerungsanlage Süd

Die Versickerungsanlage „Süd“ befindet sich südlich der Rhein-Main Air Base am

äußersten südlichen Rand des Flughafengebietes in Nähe der Anschlussstelle

Zeppelinheim.

Die für den Anschluss an die Versickerungsanlage Süd vorgesehenen Bauwerke/Baulose

sind:

− Sammlersystem RHB G (Schmutz- und Regenwasser, s. Abschnitt 9.3.7)

− Regenrückhaltebecken D und G (s. Abschnitt 9.3.7).

− Abbruch Regenrückhaltebecken 32/33 (s. Abschnitt 9.3.5).

Die Versickerungsanlage Süd ist bereits als Versickerungsfläche für den südlichen

Flughafenbereich in Benutzung. Sie besteht aus einem ca. 0,6 ha großen Muldensystem.

Es ist geplant, die vorhandene Versickerungsanlage Süd im Zuge der

Flughafenerweiterung auf ca. 2,0 ha zu vergrößern. Die Bauarbeiten zur Vergrößerung

der Versickerungsanlage Süd sollen planmäßig im 1. Quartal des ersten Baujahres

abgeschlossen werden, die erweiterte Versickerungsfläche ist daher bereits

frühzeitig auch für die bauzeitliche Grundwasserversickerung nutzbar.

Der GW-Flurabstand wird in [49] mit ≥ 5 m angegeben. Bezogen auf den maßgebenden

Grundwasserstand im April 2001 beträgt der Grundwasserflurabstand im

Bereich der Versickerungsanlage Süd jedoch nur ca. 3 m. Die Verschmutzungsempfindlichkeit

des Grundwassers kann daher als hoch bis mittel eingestuft werden

[10], [24]. Es wird kein bestehendes Wasserschutzgebiet berührt.


Im Bereich der Versickerungsanlage Süd sind keine Grundwasser- oder Bodenverunreinigungen

bekannt.

Die im Altlastengutachten G4 [33] ausgewiesene Altlastenverdachtsfläche AS-B 06,

die im Erweiterungsgebiet der Versickerungsanlage Süd liegt, ist nach Aussage im

Gutachten G4 zwischenzeitlich saniert worden. Eine Gefährdung des Aquifers aufgrund

von Schadstoffverschleppungen durch an dieser Stelle versickertes Wasser

kann daher ausgeschlossen werden.

Kapazität

Die Beschickung der derzeit vorhandenen Versickerungsanlage mit Niederschlagswasser

wird durch die vorgeschalteten Beschickungspumpen auf einen Ge-


185



Stand 20.12.2006




samtzustrom von max. Q = 1,8 m³/s (= 6.480 m³/h, Spitzenbelastung) begrenzt. Die

vorhandene Versickerungsanlage Süd ist jedoch erfahrungsgemäß bei Ausnutzung

dieser Beschickungsmenge von 1,8 m³/s teilweise bereits überlastet. Dieses Ergebnis

wird durch in den Jahren 2001 und 2002 durchgeführte Messungen zur Beschickung

der bestehenden Versickerungsanlage bestätigt, bei denen tatsächlich

vereinzelt Überlastungen der Versickerungsanlage und ein Abschlagen von Wasser

in den Gundbach beobachtet wurden [24].

Versickerungsversuche in der vorhandenen Versickerungsanlage Süd haben gezeigt,

dass für die Versickerungsanlage ein mittlerer k f -Wert von 3 ⋅ 10 -4 m/s anzusetzen

ist [49]. Gem. ATV-Arbeitsblatt A 138 [43] kann daher bei einer Größe der

Versickerungsanlage Süd von insgesamt ca. 20.300 m² (Ausbauzustand) eine maximale

Versickerungskapazität von Q = ca. 11.000 m³/h bereitgestellt werden (s.

a. [38]). Es soll jedoch während des geplanten Ausbaus und im späteren Betrieb an

der Limitierung des Beschickungsstroms auf max. Q = 6.480 m³/h (Spitzenbelastung)

festgehalten werden [38].

Die in der Versickerungsanlage Süd zur Versickerung kommenden Wassermengen

sowie deren zeitliche Verteilung sind der Anlage 17 zu entnehmen. Demnach beträgt

die maximal erwartete Lenzwasserspitzen Q = 123 m³/h (1. Baujahr, 3. Quartal).

Diese Wassermenge kann im Regelfall ohne Überstau auf der Fläche Süd versickert

werden.

Das Grundwasser soll über ein separates, temporäres Leitungssystem (DN 300) in

die Versickerungsanlage eingebracht werden.

Hydraulische Überlastung

Das RP Darmstadt weist in seiner landesplanerischen Beurteilung [10] darauf hin,

dass bei hohen GW-Ständen (wie z. B. im April 2001) jeder Dezimeter GW-Anstieg

unmittelbare Auswirkungen auf das in unmittelbarer Nähe der vorhandenen Versickerungsfläche

gelegene Gewässersystem Gundbach/Schwarzbach einschl. des

stromabwärts gelegenen Bereiches „Mönchbruch“ hat, der dann nicht mehr als Retentionsraum

nutzbar wäre. Vor diesem Hintergrund sollte eine Nutzung der Versickerungsfläche

Süd für die bauzeitliche Wasserverbringung in Zeiten hoher Grundwasserstände

nicht erfolgen.

Für diesen Fall müssen die für die Versickerung auf der Fläche Süd vorgesehenen

Bauwässer auf der Fläche T3 mitversickert werden. Aufgrund der großen Versickerungskapazität

der Fläche T3 (s. Abschnitt 9.4.6.6) ist dies hydraulisch möglich.

Sollte aufgrund von Verschiebungen im Bauablauf oder sonstiger betrieblicher

Randbedingungen eine Versickerung der für die Fläche Süd vorgesehenen Bauwässer

auf der Fläche T3 doch nicht möglich sein, so wird eine Ableitung der anfallenden

Wässer über den Ableitungssammler in den Main vorgesehen.

186




9.5 Leitungsnetz

9.5.1 Leitungssysteme

Zum Transport der anfallenden Wassermengen vom Übergabepunkt auf der jeweiligen

Baustelle bis zur vorgesehenen Versickerungsfläche wird ein Rohrleitungssystem

verwendet, welches den folgenden Überlegungen Rechnung trägt:

− Die zurückzulegenden Strecken zwischen Entnahmeort und Anschlusspunkt

sind möglichst kurz zu halten.

−

−

−

Die Rohrleitungsführung darf den Bau(stellen)betrieb nicht behindern.

Das Rohrleitungssystem muss so dimensioniert sein, dass ergänzend zu den

planmäßig auftretenden Wassermengen noch Kapazitäten verfügbar sind, die

den Abtransport zusätzlicher Wässer erlauben (z. B. nach starken Regenfällen).

Es ist davon auszugehen, dass die einzelnen Baumaßnahmen unter Umständen

zeitlich weit auseinanderliegen, jede Baustelle muss also autark entwässerbar

sein.

Die Verlegung des Verbringungsrohrsystems erfolgt aus Kosten- und Wartungsgründen

- wo möglich - grundsätzlich oberirdisch im Bereich vorhandener Wege

und Straßen.

Für die Verbringung des Grundwassers aus den einzelnen Bereichen wurde auf

Grundlage der abgeschätzten Restleckageraten sowie einer denkbaren Rohrleitungsführung

auf dem Gelände der Vorhabensträgerin eine vorläufige Rohrdimensionierung

vorgenommen. (Anmerkung: i.A. ist der Lenzvorgang ausschlaggebend

für den Bemessungsdurchfluss, daher sind die in der Tabelle 9-4 angegebenen

Bemessungsdurchflüsse nicht unbedingt identisch mit der im Plan B 5.4-2 angegebenen

Restleckage.)

Daraus ergeben sich die in Tab. 9-4 genannten Rohrdurchmesser (Anmerkung: die

in Tab. 9-4 aufgeführten Rohrdimensionen dienen nur der Information, sie werden

nicht zur Genehmigung beantragt!).


187



Stand 20.12.2006




Tab. 9-3:

Übersicht über das Verbringungsrohrsystem

Bauwerk

Tunnel Landebahn

Nordwest

[m³/h]

Bemessungsdurchfluss

Rohrdurchmesser

[mm]

Leitungslänge

ca.

[m]

Druckverlusthöhe

inkl. Einbauteile

ca.

[m]

150 300 1.200 2,50

Tunnel Startbahn 18

West – Westseite*

Tunnel Startbahn 18

West – Ostseite*

121 300 1.400 1,90

121 300 1.800 2,40

GFA-Zielbaugrube 29 150 110 0,35

GFA-Startbaugrube 26 200 850 0,40

GFA- Anschlusstunnel 65 250 950 0,95

PTS-Tunnel 52 250 1.200 0,80

PTS-Bahnhof 92 300 650 0,52

RHB D 62 200 650 1,90

RHB E 92 250 350 0,70

RHB G

(einschl. Sammler)

RHB K (einschl.

Sammler)*

98 300 2.800 2,40

83 250 1.000 1,80

Abbruch RHB 32/33 25 200 1.900 0,90

Querung SB West* 34 200 1.100 1,00

Pumpschacht PW1 10 150 2.400 0,90

* = Verbringung in Versickerungsanlage West 1 zugrundegelegt

188




9.5.2 Förder- und Steuereinrichtungen

Das zu verbringende Wasser wird am Einspeisepunkt (hinter der Wasserreinigungsanlage)

vom Betreiber des Verbringungsrohrsystems drucklos entgegengenommen.

Die Annahmestelle kann kurzfristig mit Hilfe von Absperrschiebern geschlossen

werden, wenn unzulässiges Wasser in der Leitung festgestellt wird.

Zur Förderung des übergebenen Wassers in dem Verbringungsrohrsystem bis zur

Versickerungsfläche sind Einzelpumpwerke an den Übergabepunkten der Baustellen

vorzusehen.

Für den Fall der Inanspruchnahme des Ableitungssammlers in den Main als „Notüberlauf“

werden im Tiefpunkt der einzelnen Versickerungsanlagen/-becken separate

Pumpanlagen vorgesehen, die das Wasser, das aus kapazitativen Gründen

nicht versickert werden kann, in den Ableitungssammler befördern, in dem es dann

unter Druck bis in den Main gefördert wird (s. a. Abschnitt 9.4.6.2). Die erforderliche

zu installierende Pumpenleistung ist in Abhängigkeit der sonstigen, bereits vorhandenen

Beaufschlagung des Ableitungssammlers individuell im Rahmen der Ausführungsplanung

der einzelnen Bauwerke festzulegen.

Alle Pumpwerke werden redundant ausgelegt, so dass auch bei Wartungsarbeiten

oder Ausfall eines Systems die Wasserförderung unterbrechungsfrei weiterbetrieben

werden kann. Hierzu werden entsprechende Ersatzpumpen vorgehalten, die im

Bedarfsfall zugeschaltet werden.

Zur Regulierung des Wasserstroms und der Druckhöhe sowie zur Minimierung der

Anlaufströme sollen drehzahlgeregelte Pumpen eingesetzt werden.

Als weitere Einbauteile in den Verbringungsrohrleitungen sind Absperrarmaturen

vorzusehen, mit denen neben einer teilweisen oder vollständigen Absperrung von

Verbindungsrohren innerhalb gewisser Grenzen auch eine Drosselung der Wassermenge

erfolgen kann. Hier sollten Absperrschieber vorgesehen werden, da sie

bei Vollöffnung den hydraulischen Rohrquerschnitt nicht einengen und sowohl manuell

als auch automatisch betrieben werden können. Die genaue Lokalisierung der

Absperrschieber bleibt der Ausführungsplanung vorbehalten.

9.6 Hinweise zum Grundwassermanagement während der Bauzeit

Die ordnungsgemäße Grundwasserverbringung sowie eine entsprechende Wassergüteüberwachung

während der Bauzeit der Erweiterungsmaßnahmen wird

durch die folgende Organisationsstruktur sichergestellt:

− Der bauausführenden Firma wird die ordnungsgemäße Fassung, Reinigung

und Förderung des anfallenden Wassers von der Baugrubensohle bis zum

Übergabepunkt in das Verbringungsrohrsystem an der Oberkante der Baugrube

übertragen, einschließlich Errichtung, Vorhaltung/Betrieb sowie Rückbau aller

dazu notwendigen Einrichtungen. Vor Einleitung in das Verbringungsrohrsystem

ist das Wasser einer Qualitätskontrolle durch die bauausführende Firma zu unterziehen

(= Eigenüberwachung). Diese Qualitätskontrollen sind zu protokollieren

und befugten Dritten jederzeit zugänglich zu machen. Die Firma meldet den

Termin der benötigten Verbringung und die zu verbringenden Wassermengen

sowie die geplante Ganglinie der GW-Verbringung beim Grundwassermanagement

(s. u.) rechtzeitig an.


189



Stand 20.12.2006




−

−

Die Errichtung und Vorhaltung, der Betrieb und der Rückbau des Verbringungsrohrsystems

sowie der Versickerungsanlagen fällt in den Zuständigkeitsbereich

des Systembetreibers. Die einzige Ausnahme stellt hier die Versickerungsanlage

Süd dar: die Errichtung/Vergrößerung dieser Anlage erfolgt durch die Vorhabensträgerin,

auch der bauzeitliche Betrieb der Anlage wird von der Vorhabensträgerin

durchgeführt. Das Verbringungssystem besteht aus den benötigten

Rohrleitungen (also den Verbindungsleitungen von den Baugruben zu den Versickerungsanlagen

sowie von den Versickerungsanlagen zum Ableitungssammler

in den Main) inkl. Armaturen, Pumpen, Förder- und Messeinrichtungen. Der

Systembetreiber hat außerdem im Rahmen seiner Eigenüberwachung die ordnungsgemäße

Qualität des Wassers an der Verbringungsstelle sicherzustellen

und zu dokumentieren. Auch diese Mengen- und Qualitätsmessergebnisse sind

den befugten Dritten jederzeit zugänglich zu machen.

Das Grundwassermanagement überwacht die Planung des Verbringungskonzepts

und führt die Fremdüberwachung durch. Es steht als Ansprechpartner der

Behörden und des AG zur Verfügung. In seinen Zuständigkeitsbereich fällt die

Überwachung der Installation, des Betriebs und des Rückbaus des Verbringungssystems

sowie die Überwachung der Grundwasserstände und der Qualität

des zu verbringenden Wassers. Er überwacht somit als unabhängige Instanz

(= befugter Dritter) sowohl die Arbeit der bauausführenden Firma als auch die

des Systembetreibers.

9.6.1 Wasserqualitätsmanagement

Grundsätzlich muss gewährleistet sein, dass die erforderlichen Wassergüteparameter

für die Verbringung jederzeit eingehalten werden.

Vor Beginn der Baumaßnahmen ist an jedem grundwasserrelevanten Bauwerk eine

repräsentative Komplettanalyse gem. der Parameterliste in Anlage 13 aus dem

unmittelbaren Umfeld des Bauwerks zu entnehmen. Anhand dieser Komplettanalyse

werden die erforderlichen Reinigungsstufen festgelegt und die Wasserreinigungsanlage

endgültig dimensioniert. Wichtig ist dabei auch weiterhin, dass für alle

Bauwerke bestimmte, die Reinigungsanlagen eventuell beeinflussende Störstoffe

weiter untersucht werden (z. B. Eisen). Bei den Bauwerken, bei denen im Vorfeld

ein Verdacht auf Schadstoffe im Grundwasser ermittelt wurde oder vor Beginn der

Maßnahme ermittelt wird, sollten zudem einzelne, noch zu definierende Parameter

untersucht werden, die die Entsorgungssicherheit z.B. der anfallenden Schlämme

oder der eventuell einzusetzenden Aktivkohle gefährden könnten.

Die Wassergütemessungen des laufenden Betriebs werden an den Übergabepunkten

in das Rohrleitungssystem vorgenommen.

Die baubegleitend zu prüfende Parameterliste für die Güteüberwachung des zu

verbringenden Grundwassers sollte aus wirtschaftlichen Erwägungen dem jeweiligen

Schadstoffspektrum an den einzelnen Bauwerken angepasst werden. Sie wird

daher erst – zusammen mit den Beprobungsintervallen - mit der zuständigen Behörde

im Vorfeld der Bauausführung einvernehmlich festgelegt werden.

Die Auswertung der Grundwassergütedaten muss zeitnah erfolgen, da bei den erwarteten

Wassermengen keine nennenswerten Pufferkapazitäten bereitgestellt

werden können.

190




9.6.2 Wassermengenmanagement

Aufgrund der vorgeschlagenen dezentralen Versickerung des bauzeitlich anfallenden

Grundwassers muss zur Vermeidung einer hydraulischen Überlastung der Anlagen

eine Überwachung der zu versickernden Wassermengen durchgeführt werden,

um mögliche Betriebsstörungen frühzeitig erfassen zu können.

Zur Überwachung der Mengenströme ist es sinnvoll, über ein permanentes Mengenmesssystem

(z. B. Wasseruhr oder induktive Durchflussmessung) die jeweiligen

Wasserdurchflüsse in den einzelnen Rohrleitungssträngen zu erfassen. Die

Messdaten sollten in einem zentralen Computersystem online gesammelt und ausgewertet

werden.

Die Bewirtschaftung des Verbringungs-Rohrsystems soll manuell erfolgen..

9.6.3 Grundwassermonitoringkonzept

Zur Beurteilung der bauzeitlichen Grundwasserstände und der Abschätzung bzw.

Kontrolle der bauzeitlichen Grundwasserqualität wird ein baubegleitendes, den jeweiligen

grundwasserrelevanten Baumaßnahmen sowie der Grundwasserversickerung

angepasstes Grundwassermonitoring vorgesehen.

Das Monitoring umfasst dabei sowohl die kontinuierliche Messung der Grundwasserstände

als auch Qualitätskontrollen des Grundwassers, die im Folgenden näher

beschrieben werden.

9.6.3.1 Messpegelanordnung

Die Vorhabensträgerin verfügt bereits heute über ein dichtes Netz an Grundwassermessstellen

sowohl auf dem eigentlichen Flughafengelände als auch auf der

Erweiterungsfläche Nordwest und dem umliegenden Gelände. Einzelne Pegel dieses

Messstellennetzes werden für das bauzeitliche Grundwassermonitoring bei den

geplanten Erweiterungsmaßnahmen genutzt.

Dabei sollen im Einzelnen erfasst werden:

− die Grundwasserstände und die Grundwasserqualität im Nahbereich der grundwasserrelevanten

Bauwerke sowie

− die Grundwasserstände und die Grundwasserqualität im An- und Abstrom der

Versickerungsanlagen.

Im Einzelnen werden folgende Pegel in das bauzeitliche Grundwassermonitoring

einbezogen (Bezeichnung der Pegel analog der Fraport-internen Nummerierung).

Pumpwerk PW1:

• 638 (Anstrom)

Tunnel Landebahn Nordwest:


• 645 (Nahbereich Tunnelmitte)

• 643 (Nahbereich Trog Nord)


191



Stand 20.12.2006




RHB K/Sammlersystem K:

• RHB K (Anstrom, neu zu errichtender Pegel)

• 98 (Nahbereich)



Tunnel SB West:

• RHB K (Abstrom, neu zu errichtender Pegel)

• 98 (Abstrom)

• 617/617a (Abstrom)



RHB G/Sammlersystem G:

• 613/613a (Anstrom)


Sammlersystem SW1.03 – SW1.06:

• 615/615a (Anstrom)

RHB 32/33:

• 262 (neben Bauwerk)

RHB E:


RHB D:

• 3 (Nahbereich Anstrom)

PTS-Tunnel/GFA-Tunnel:

• 227 (Nahbereich PTS-Tunnel, Anstrom)

• 197 (Anstrom GFA/Abstrom PTS)



GFA-Zielschacht:

• GFA-Ziel (neben Bauwerk, neu zu errichtender Pegel)

Versickerungsfläche Nordwest:

• VersNW (Anstrom, neu zu errichtender Pegel)


Versickerungsfläche West 1:

• 139 (Nahbereich, Anstrom)


Versickerungsfläche West 2:

• VersW2.1 (Anstrom, neu zu errichtender Pegel)

192




• VersW2.2 (Abstrom, neu zu errichtender Pegel)

Versickerungsfläche T3:

• 106 (Nahbereich, Anstrom)

• VersT3 (Abstrom, neu zu errichtender Pegel)

Versickerungsfläche Süd:



Die Lage der ausgewählten Pegel und der zugehörigen Bauwerke/Versickerungsanlagen

ist in Anlage 19a dargestellt. Anlage 19b enthält eine Auflistung der Gauss-

Krüger-Koordinaten der für das Grundwassermonitoring vorgesehenen Pegel.

9.6.3.2 Grundwasserstandsmessungen

Die Grundwasserstände an den einzelnen Bauwerken bzw. Versickerungsflächen

werden in den o. g. Pegeln wie folgt durchgeführt:

− Beginn: 2 Monate vor Beginn der jeweiligen grundwasserrelevanten Bautätigkeiten

bzw. Inbetriebnahme der Versickerungsanlage

− Ende: 1 Monat nach Ende der grundwasserrelevanten Bautätigkeiten bzw. Außerbetriebnahme

der Versickerungsanlage.

Die Messung der Grundwasserstände erfolgt während der grundwasserrelevanten

Bauzeit (einschließlich Vor- und Nachlaufzeit) einmal wöchentlich, entweder manuell

oder automatisch per Datenlogger. Die Messwerte werden zeitnah sowohl an die

jeweils bauausführende Firma, den Systembetreiber des Verbringungssystems und

an das Grundwassermanagement (als zentrale Auswertestelle, s. Kapitel 9.6) ü-

bermittelt.

9.6.3.3 Grundwasseranalytik

Die Analytik des bauzeitlich anfallenden Grundwassers umfasst mehrere Aspekte

des Monitorings. Die Analytik dient unterschiedlichen Aussagen und Zwecken und

muss daher auch an verschiedenen Messstellen erfolgen. Folgende Kontrollen sind

erforderlich:

− Im Grundwasser als Qualitätsbeschreibung für den eventuellen Einfluss auf das

Bauwerk und die Baustoffe sowie zur endgültigen Auslegung der Reinigungsanlage

− Im Zulauf zur Reinigungsanlage für den Einsatz der Betriebsmittel (z.B. Kohlensäure)

und zur Einstellung (Steuerung, Regelung) der Anlagen

− Im Ablauf der Reinigungsanlage zur Überprüfung der Reinigungsqualität und

zur Beurteilung der Qualität für die Versickerung.

Analyseumfang

Wie bereits beschrieben, sollte vor Beginn der jeweiligen Baumaßnahme an jedem

grundwasserrelevanten Bauwerk eine repräsentative Komplettanalyse gem. der Parameterliste

in Anlage 13 aus dem unmittelbaren Umfeld des Bauwerks entnommen


193



Stand 20.12.2006




werden. Während der Baumaßnahme sind die Untersuchungsstellen regelmäßig zu

beproben und auf die noch festzulegenden "Standardparameter" und die jeweils

standortspezifischen Stoffe (z.B. Nitrat, LHKW) zu untersuchen.

Es ist jeweils zu Beginn des Lenzens eine Untersuchung des Baugrubenwassers

mindestens auf die Parameter pH-Wert und Leitfähigkeit, die mit Online-Messungen

bestimmt werden können, durchzuführen. Bestimmt werden müssen im Zulauf zur

Anlage auch die absetzbaren Stoffe und die Schwebstoffe. Nach Beendigung des

Lenzens (zu Beginn der Entnahme des Leckagewassers) sind die vorgenannten

Parameter ebenfalls zu bestimmen und während der Bauzeit einmal pro Woche zu

überprüfen.

Das Messprogramm einschließlich der noch zu erstellenden Parameterlisten für die

Messungen

− im Zulauf der Anlage

− in der Anlage selbst

− im Ablauf der Anlage

muss vor Beginn der Baumaßnahmen individuell festgelegt und während des Betriebes

der Anlagen angepasst und aktualisiert werden. Die Messungen im Zulauf

der Anlage und in der Anlage selbst sollen für die im Betrieb relevanten Parameter

mit photometrischen Schnelltest durchgeführt werden, so dass eine schnelle Reaktion

auf Abweichungen oder zur Anlageneinstellung erfolgen kann.

9.6.4 Verhalten im Havariefall

Im Havariefall hat seitens des Schadensverursachers eine sofortige Benachrichtigung

an den Anlagenverantwortlichen zu erfolgen. Die Reinigungsanlagen können

aufgrund der Einrichtung der Pufferbehälter und der dort enthaltenen Feststellung

von Leichtstoffen und deren Abscheidung eine gewisse Rückhaltekapazität vorhalten.

Bei Austreten von Leichtstoffen in der Baugrube sind die in den Pufferbehältern

befindlichen Zulaufpumpen zu den Reinigungsanlagen abzustellen und die Leichtflüssigkeiten

in den Pufferbehältern zur Entsorgung abzusaugen.

Bei den erwarteten Wassermengen können entsprechende Pufferkapazitäten jedoch

allenfalls für kleine Wassermengen bereitgestellt werden.

Da in das Rohrsystem für die bauzeitliche Wasserverbringung ausschließlich den

Einleitbedingungen entsprechendes Wasser übernommen werden darf, sind bei

Nichteinhalten der Versickerungsgrenzwerte (Havariefall, z.B. bei Filterdurchbruch)

folgende Maßnahmen denkbar:

− Umleiten der nicht versickerungsfähigen Wassermengen über den Ableitungssammler

in den Main

− Umleiten der nicht versickerungsfähigen Wassermengen in Zwischenspeicher

(falls vorhanden)

− Im Extremfall: vorübergehendes Einstellen des Betriebes der jeweils betroffenen

Förderanlagen.

Die Entscheidung, ob im Havariefall eine Umleitung oder Zwischenspeicherung des

belasteten Wassers erfolgt oder ob ein vorübergehender Einstau der Baugruben

riskiert wird, obliegt dem Grundwassermanagement.

194




Erst nach Abstellen der Störung darf die Versickerung der bauzeitlich anfallenden

und ggf. zwischengespeicherten Grundwässer fortgeführt werden. Sofern hierdurch

keine hydraulische Überlastung des Rohrsystems oder der Versickerungsanlagen

stattfindet, kann grundsätzlich auch eine kurzzeitige Überschreitung des der Anlagendimensionierung

zugrundgelegten, maximalen Verbringungsstroms zugelassen

werden.

Für den Havariefall und den Betrieb der Wasserreinigungsanlagen wird vor Beginn

der Baumaßnahmen in der Ausführungsplanung ein Betriebskonzept zur Handlungsweise

bei Havarien erstellt. Zum Umgang mit eventuell auftretenden Schadstoffen

und zur Gefahrenabwehr wird zu dieser Zeit auch ein Arbeits- und Sicherheitskonzept

(A+S-Plan gem. BGR 128) erstellt.


195



Stand 20.12.2006




196




Anlage 1: Bauzeitenplan




Stand 20.12.2006

197




198




Anlage 2: Massenbilanzierung (14 Seiten)




Stand 20.12.2006

199




200







Stand 20.12.2006

201




202







Stand 20.12.2006

203




204







Stand 20.12.2006

205




206







Stand 20.12.2006

207




208







Stand 20.12.2006

209




210







Stand 20.12.2006

211




212




Anlage 3a

Tunnel Okrifteler Straße Nord (unter der Landebahn

Nordwest): Berechnung des Grundwasserzutritts

GW-Stand

91,6 mNN

Restleckage 1,5 l/s/1000 m²

Länge des

Abschnitts

[m]

Summe

wasserberührte

Flächen [m²]

Bauzeit für

Abschnitt in

Tagen

Gesamte

Restleckage

menge [m³]


Lenzwasser Restleckage

Abschnitt Station

[mNN] Sohlbreite [m]

[m³] [m³/h]

475 91,6

Trog Nord 43 15 703 433 3,80 142 12.934

518 90,26

Trog Nord 71,7 15 1.351 2.067 7,30 142 24.865

589,7 89,10

T8 72,1 20 1.828 3.865 9,87 159 37.679

661,8 88,74

T7 72,1 20 1.880 4.385 10,15 51 12.429

733,9 88,38

T6 72,1 20 1.932 4.905 10,44 54 13.524

806 88,02

T5 72,1 20 1.984 5.424 10,72 50 12.859

878,1 87,66

T4 72,1 20 2.036 5.944 11,00 51 13.460

950,2 87,30

T3 72,1 20 2.088 6.464 11,28 86 23.277

1022,3 86,94

T2 72,1 20 2.140 6.984 11,56 85 23.579

1094,4 86,58

T1 72,1 20 2.192 7.504 11,84 88 25.004

1166,5 86,22

Trog Süd 77,49 15 1.933 5.779 10,44 154 38.578

1243,99 87,04

Trog Süd 96,01 15 1.878 3.284 10,14 154 37.481

1340 91,60

865 21.948 57.038 275.667




Stand 20.12.2006

213




Anlage 3b


Nordwest): Zeitabhängige Darstellung der Grundwasserentnahme

214




Anlage 3c


Nordwest): Fließschema der Wasserreinigungsanlage




Stand 20.12.2006

215




Anlage 3d


Nordwest): Grundriss der Wasserreinigungsanlage

216




Anlage 4

Bauablauf Tunnel Startbahn 18 West




Stand 20.12.2006

217




218







Stand 20.12.2006

219




220




Anlage 5a

Tunnel Startbahn 18 West: Berechnung des Grundwasserzutritts

Berechnung des Wasseranfalls Betriebstunnel unter Startbahn West

Grundwasserschonende Bauweise mit 5 Tunnelabschnitten, ca. 1100 m lang

GW-Stand 96 mNN


Länge des

Abschnitts

[m]

Summe



Bauzeit für

Abschnitt in

Tagen

Gesamte

Restleckage

menge [m³]





[m³] [m³/h]

122 94,7

Rampe West 53 12 806 1.018 4,35 136 14.199

175 94,10

Rampe West 148 12 3.182 8.436 17,18 136 56.085

323 88,40

Rampe West 30 12 834 2.844 4,50 136 14.700

353 87,80

BA1 110 12 3.064 10.461 16,54 269 106.801

463 88,35

BA2 110 12 2.943 9.735 15,89 272 103.727

573 88,90

BA3 87 12 2.242 7.185 12,10 124 36.023

660 89,34

BA3 23 12 585 1.855 3,16 124 9.405

683 89,22

BA4 110 12 2.872 9.313 15,51 217 80.773

793 88,67

BA5 107 12 2.910 9.755 15,71 217 81.835

900 88,14

Rampe Ost 30 12 812 2.712 4,38 129 13.575

930 88,80

Rampe Ost 70 12 1.652 4.872 8,92 129 27.619

1000 91,60

Rampe Ost 100 12 1.640 2.640 8,86 129 27.418

1100 96,00

978 23.540 70.826 572.158

Löschwassertank/Hebeanlage Ost

21 93,00 5,2 235 328 1,27 33 1.006

Löschwassertank/Hebeanlage West

21 93,00 5,2 235 328 1,27 33 1.006

Gesamt: 71.481 574.169




Stand 20.12.2006

221




Anlage 5b

Tunnel Startbahn 18 West: Zeitabhängige Darstellung

der Grundwasserentnahme

222




Anlage 5c

Tunnel Startbahn 18 West: Fließschema der Wasserreinigungsanlage




Stand 20.12.2006

223




Anlage 5d

Tunnel Startbahn 18 West: Grundriss der Wasserreinigungsanlage

224




Anlage 6a

Baugruben des GFA-Haupttunnels: Berechnung des

Grundwasserzutritts

Startbaugrube (Süd) Zielbaugrube (Nord)

GOK [mNN] 106,60 107,50

BGS [mNN] 88,80 90,40

GW-Spiegel [mNN] 97,50 96,50

Breite [m] 25,00 15,00

Länge [m] 25,00 15,00

Tiefe [m] 17,80 17,10

GW-berührte Tiefe [m] 8,70 6,10

GW-berührte Fläche [m²] 1.495,00 591,00

Lenzvolumen [m³] 5.438 1.373

Restleckagerate [l/s/1.000 m²] 1,50 1,50

Restleckage [m³/h] 8,07 3,19

Bauzeit [d]: 43 35

Restleckagemenge [m³] 8.331 2.681




Stand 20.12.2006

225




Anlage 6b

Baugruben des GFA-Haupttunnels: Zeitabhängige

Darstellung der Grundwasserentnahme

226




Anlage 6c

Startbaugrube des GFA-Haupttunnels: Fließschema

der Wasserreinigungsanlage




Stand 20.12.2006

227




Anlage 6d

Startbaugrube des GFA-Haupttunnels: Grundriss der


228




Anlage 6e

Zielbaugrube des GFA-Haupttunnels: Fließschema der





Stand 20.12.2006

229




Anlage 6f

Zielbaugrube des GFA-Haupttunnels: Grundriss der


230




Anlage 7a

GFA-Anschlusstunnel: Berechnung des Grundwasserzutritts

GW-Stand 97,6 mNN


Länge des

Abschnitts

[m]

Summe



Bauzeit für

Abschnitt in

Tagen

Gesamte

Restleckage

menge [m³]





[m³] [m³/h]

1190 91,60

Schlitzwand (BA 1) 52 9,1 962 2.224 5,19 124 15.460

1242 94,20

Spundwand 1 (BA 2) 240,5 11,1 4.064 7.742 21,95 179 94.289

1482,5 95,20

Spundwand 2 (BA 3) 240,5 11,1 3.511 4.672 18,96 165 75.086

1723 96,50

533 8.538 14.637 184.834




Stand 20.12.2006

231




Anlage 7b

GFA-Anschlusstunnel: Zeitabhängige Darstellung der

Grundwasserentnahme

232




Anlage 7c

GFA-Anschlusstunnel: Fließschema der Wasserreinigungsanlage




Stand 20.12.2006

233




Anlage 7d

GFA-Anschlusstunnel: Grundriss der Wasserreinigungsanlage

234




Anlage 8a

PTS-Tunnel: Berechnung des Grundwasserzutritts

Berechnung des Wasseranfalls für PTS-Tunnel

Grundwasserschonende Bauweise, 11 Bauabschnitte à 30 bis 100 m


Länge des

Abschnitts

[m]

Summe



Bauzeit für

Abschnitt in

Tagen

Gesamte

Restleckage

menge [m³]

Bauabschnitte

Baugrubensohle max. GW-Stand


(wie BPI) Station

[mNN]


[m³] [m³/h]

3520 98,48

BA11 35 98,30 13,5 552 537 2,98 55 3.936

3555 97,60

BA10 70 98,30 13,5 1.190 1.654 6,43 42 6.477

3625 96,90

BA9 100 98,30 13,5 1.930 3.915 10,42 57 14.257

3725 95,90

BA8 100 98,30 13,5 2.130 5.265 11,50 58 16.011

3825 94,90

BA7 100 98,30 13,5 2.330 6.615 12,58 76 22.950

3925 93,90

BA6 63 98,30 13,5 1.405 3.742 7,59 75 13.656

3988 93,90

BA5 93 98,30 13,5 2.074 5.524 11,20 70 18.814

4081 93,90

BA4 63 98,20 13,5 1.392 3.657 7,52 53 9.563

4144 93,90

BA1 (hinter Bahnhof) 90 97,70 13,5 1.899 4.617 10,25 99 24.365

93,90

714 14.902 35.527 130.029

Abschnitte BA2/BA3: PTS-Bahnhof




Stand 20.12.2006

235




Anlage 8b

PTS-Tunnel: Zeitabhängige Darstellung der Grundwasserentnahme

236




Anlage 8c

PTS-Tunnel: Fließschema der Wasserreinigungsanlage




Stand 20.12.2006

237




Anlage 8d

PTS-Tunnel: Grundriss der Wasserreinigungsanlage

238




Anlage 9a

GW-berührte Sammler: Berechnung des Grundwasserzutritts

Ermittlung der GW-Mengen für relevante Sammlerleitungen

seitl. Arbeitsraumbreite [m] 1

Restleckagerate: 1,5 l/s/1.000 m²

Auflagertiefe unter Rohr 0,3 m

Regensammler

GW-berührte

Haltungslänge

[m]

mittl.

Rohrsohle

[mNN]

mittl. GW- Einbindetiefe Rohrdurchmesser

Baugruben-

GW-berührte

Wand- und Lenzwasser

Spiegel [mNN] in GW [m]

[m] breite [m] Bodenfläche [m²]

[m³]

GW-relev.

Bauzeit

[d]

Restleckage

für Bauwerk

gesamt [m³]

Gesamtmenge

Lenzen und

Restleckage [m³]

Haltungsnummer

Restleckage

[m³/h]

RW.K-670 50,00 93,24 93,68 0,7 0,90 2,90 223 107 8 1,2 231 338

RW.K-672 50,00 92,92 93,68 1,1 0,90 2,90 257 153 8 1,4 266 419

RW.K-674 50,00 92,60 93,68 1,4 0,90 2,90 290 199 6 1,6 226 425

RW.K-676 50,00 92,28 93,68 1,7 0,90 2,90 324 246 5 1,8 210 456

RW.K-678 50,00 91,96 93,68 2,0 0,90 2,90 358 292 4 1,9 186 478

RW.K-680 50,00 91,64 93,68 2,3 0,90 2,90 392 339 6 2,1 305 643

RW.K-682 50,00 91,40 93,68 2,6 0,90 2,90 418 374 6 2,3 325 699

RW.K-684 5,91 91,29 93,80 2,8 0,90 2,90 67 48 4 0,4 35 83

RW.K-686 36,19 91,15 93,80 3,0 0,90 2,90 336 310 4 1,8 174 484

RW.K-688 45,00 90,88 93,80 3,2 0,90 2,90 439 420 4 2,4 228 648

RW.K-690 45,00 90,60 93,80 3,5 0,90 2,90 466 457 11 2,5 665 1.122

RW.K-604 38,89 90,84 93,80 3,3 2,40 4,40 453 558 8 2,4 470 1.028

RW.K-606 45,00 90,71 93,80 3,4 2,40 4,40 533 671 7 2,9 483 1.155

RW.K-608 46,75 90,57 93,80 3,5 2,40 4,40 567 726 7 3,1 514 1.240

RW.K-454 37,72 91,99 94,20 2,5 2,20 4,20 369 398 3 2,0 143 541

RW.K-456 50,00 91,83 94,20 2,7 0,30 2,30 394 307 7 2,1 358 665

RW.K-458 50,00 91,67 94,20 2,8 0,30 2,30 411 325 7 2,2 373 698

RW.K-460 50,00 91,51 94,20 3,0 0,30 2,30 428 344 7 2,3 388 732

RW.K-462 50,00 91,35 94,20 3,2 0,30 2,30 444 362 7 2,4 403 765

RW.K-464 60,00 91,18 94,20 3,3 0,30 2,30 552 459 7 3,0 501 960

RW.K-466 47,97 91,01 94,20 3,5 0,30 2,30 462 386 7 2,5 419 804

RW.K-468 10,21 90,92 94,20 3,6 0,30 2,30 113 84 3 0,6 44 128

RW.K-394 50,33 94,59 94,40 0,1 2,20 4,20 224 24 4 1,2 116 140

RW.K-396 49,42 94,43 94,40 0,3 2,20 4,20 237 57 5 1,3 154 211

RW.K-398 50,00 94,26 94,40 0,4 2,20 4,20 258 93 3 1,4 100 194

RW.K-400-1 50,00 94,09 94,40 0,6 2,20 4,20 277 129 6 1,5 215 344

RW.K-408 61,59 93,89 94,40 0,8 2,20 4,20 365 210 7 2,0 331 541

RW.K-410 99,05 93,61 94,40 1,1 2,20 4,20 642 456 7 3,5 583 1.038

RW.K-412 74,90 93,30 94,40 1,4 2,20 4,20 536 440 7 2,9 486 927

RW.K-426 87,61 93,02 94,40 1,7 2,20 4,20 677 620 7 3,7 615 1.235

RW.K-428 61,21 92,76 94,40 1,9 2,20 4,20 512 500 7 2,8 464 964

RW.K-446 38,27 92,59 94,34 2,1 2,20 4,20 335 330 11 1,8 478 808

RW.K-448 39,16 92,45 94,34 2,2 2,20 4,20 354 360 7 1,9 322 682

RW.K-450 32,61 92,33 94,34 2,3 2,20 4,20 307 317 7 1,7 279 596

RW.K-452 58,24 92,17 94,34 2,5 2,20 4,20 553 604 7 3,0 502 1.106

Summe RW-Sammler RHB K [m³]: 22.192

RW.G-196 87,30 96,05 96,20 0,5 2,80 4,80 502 189 7 2,7 455 644

RW.G-198 87,88 95,89 96,20 0,6 2,80 4,80 535 257 7 2,9 485 743

RW.G-200 53,95 95,76 96,20 0,7 2,80 4,80 346 192 7 1,9 314 505

RW.G-202 103,00 95,635 96,20 0,9 2,80 4,80 681 428 10 3,7 882 1.310

RW.G-204 7,00 95,53 96,20 1,0 2,80 4,80 56 33 3 0,3 22 55

Summe RW-Sammler RHB G [m³]: 3.257

Schmutzwassersammler

(ergänzt durch Me, 08.11.06)

GW-berührte mittl.

GW-berührte

GW-relev.

Restleckage Gesamtmenge

Haltungslänge Rohrsohle mittl. GW- Einbindetiefe Rohrdurchmesser

Baugruben-

Wand- und Lenzwasser Bauzeit Restleckage für Bauwerk Lenzen und

[m] [mNN] Spiegel [mNN] in GW [m]

[m] breite [m] Bodenfläche [m²] [m³] [d] [m³/h] gesamt [m³] Restleckage [m³]

SW 1.03 55,31 96,20 97,50 1,6 0,50 2,50 324 222 4 1,7 168 390

SW 1.04 71,87 96,49 97,50 1,3 0,50 2,50 375 236 6 2,0 292 528

SW 1.05 76,36 96,83 97,50 1,0 0,50 2,50 345 186 6 1,9 268 454

SW 1.06 41,91 97,10 97,50 0,7 0,50 2,50 167 74 5 0,9 108 182

SW 1.16 55,23 93,58 96,45 3,2 0,40 2,40 499 421 6 2,7 388 808

SW 1.17 113,42 93,81 96,45 2,9 0,40 2,40 953 800 8 5,1 988 1.789

SW 1.18 66,46 94,07 96,45 2,7 0,40 2,40 529 428 6 2,9 412 840

Summe SW [m³]: 4.991

Gesamt: [m³]: 30.439




Stand 20.12.2006

239




Anlage 9b

Regenrückhaltebecken und GW-berührte Sammler:

Zeitabhängige Darstellung der Grundwasserentnahme

(5 Seiten)

240







Stand 20.12.2006

241




242







Stand 20.12.2006

243




244




Anlage 9c

Regenrückhaltebecken K und Sammlersystem West:





Stand 20.12.2006

245




Anlage 9d

Regenrückhaltebecken K und Sammlersystem West:


246




Anlage 9e

Regenrückhaltebecken G und angeschlossenes

Sammlersystem: Fließschema der Wasserreinigungsanlage




Stand 20.12.2006

247




Anlage 9f

Regenrückhaltebecken G und angeschlossenes

Sammlersystem: Grundriss der Wasserreinigungsanlage

248




Anlage 9g

Regenrückhaltebecken E: Fließschema der Wasserreinigungsanlage




Stand 20.12.2006

249




Anlage 9h

Regenrückhaltebecken E: Grundriss der Wasserreinigungsanlage

250




Anlage 9i

Regenrückhaltebecken D: Fließschema der Wasserreinigungsanlage




Stand 20.12.2006

251




Anlage 9j

Regenrückhaltebecken D: Grundriss der Wasserreinigungsanlage

252




Anlage 9k

Rückbau RHB 32/33: Fließschema der Wasserreinigungsanlage




Stand 20.12.2006

253




Anlage 9l

Rückbau RHB 32/33: Grundriss der Wasserreinigungsanlage

254




Anlage 10a

PTS-Bahnhof: Zeitabhängige Darstellung der Grundwasserentnahme




Stand 20.12.2006

255




Anlage 10b

PTS-Bahnhof: Fließschema der Wasserreinigungsanlage

256




Anlage 10c

PTS-Bahnhof: Grundriss der Wasserreinigungsanlage

(Darstellung ohne optionalen 3. Kiesfilter)




Stand 20.12.2006

257




258




Anlage 11a

Pumpschacht PW1: Fließschema der Wasserreinigungsanlage




Stand 20.12.2006

259




Anlage 11b

Pumpschacht PW1: Grundriss der Wasserreinigungsanlage

260




Anlage 12

Einleitbedingungen für Wasser (Prüfwert) gemäß der

Hessischen Grundwasserverwaltungsvorschrift




Stand 20.12.2006

261




(Fortsetzung: Einleitbedingungen für Wasser (Prüfwert) gemäß der Hessischen

Grundwasserverwaltungsvorschrift)

262




Anlage 13

Angesetzte Versickerungsgrenzwerte für Wasser

Quelle: Planfeststellungsbeschluss A380-Werft, verfügender Teil der wasserrechtlichen Gestattungen,

HMWVL 2005

Parameter.......................................Schwellenwert [μg/l]

Arsen (As) .......................................10

Blei (Pb) ..........................................10

Bor (B).............................................740

Cadmium (Cd).................................0,5

Chrom (Cr III) ..................................7

Kobalt (Co) ......................................8

Kupfer (Cu)......................................11

Molybdän (Mo) ................................35

Nickel (Ni)........................................14

Quecksilber (Hg) .............................0,4

Selen (Se) .......................................7

Thallium (Tl) ....................................0,8

Zink (Zn)..........................................58

Chlorid (Cl-).....................................250 mg/l

Cyanid (CN-), leicht freisetzbar .......5

Cyanid, gesamt (CN ges.)...............50

Fluorid (F-) ......................................750

Sulfat (SO 4 2- ) ...................................240 mg/l

Summe PAK....................................0,2

Anthracen, Benzo[a]pyren,

Dibenz(a,h)anthracen......................jeweils 0,01

Benzo[b]fluoranthen,

Benzo[k]- fluoranthen,

Benzo[ghi])perylen, Fluoranthen,

Indeno(123-cd)pyren.......................jeweils 0,025

Summe Naphthalin

u. Methylnaphthaline .......................1

Summe LHKW ................................20

Summe Tri- und Tetrachlorethen ....10

1,2 Dichlorethan ..............................2

Chlorethen (Vinylchlorid).................0,5

Summe PCB und Einzelstoffe.........0,1

Kohlenwasserstoffe.........................100

Summe Alkylierte Benzole ..............20

Benzol .............................................1

MTBE ..............................................7

Nonylphenol ....................................0,3

Summe Chlorphenole .....................1

Hexachlorbenzol .............................0,01

Summe Chlorbenzole......................1

Nitropenta (PETN)...........................10




Stand 20.12.2006

263




2-Nitrotoluol.....................................1

3-Nitrotoluol.....................................10

4-Nitrotoluol ....................................3

2-Amino-4,6-Dinitrotoluol ................0,2

4-Amino-2,6-Dinitrotoluol ................0,2

2,4-Dinitrotoluol...............................0,05

2,6-Dinitrotoluol...............................0,05

2,4,6-Trinitrotoluol ...........................0,2

Hexogen..........................................1

2,4,6-Trinitrophenol (Pikrinsäure)....0,2

Nitrobenzol......................................0,7

1,3,5-Trinitrobenzol .........................100

1,3-Dinitrobenzol.............................0,3

Hexanitrodiphenylamin (Hexyl) .......2

Tetryl ...............................................5

Octogen...........................................175

264




Anlage 14

Versickerungsfläche Nordwest: Übersicht Versickerungsmengen





Stand 20.12.2006

265




266




Anlage 15

Versickerungsflächen West 1/West 2: Übersicht Versickerungsmengen





Stand 20.12.2006

267




268




Anlage 16

Versickerungsfläche T3: Übersicht Versickerungsmengen





Stand 20.12.2006

269




270




Anlage 17

Versickerungsfläche Süd: Übersicht Versickerungsmengen





Stand 20.12.2006

271




272




Anlage 18

Gesamtübersicht über die bauzeitlich anfallenden

Grundwassermengen




Stand 20.12.2006

273




274




Anlage 19a

Übersichtslageplan: Messstellen für das bauzeitliche

Grundwassermonitoring




Stand 20.12.2006

275




Anlage 19b

Gauß-Krüger-Koordinaten der Messstellen für das

bauzeitliche Grundwassermonitoring

Messstelle Nr. Rechts Hoch

638 3.464.102,1 5.544.774,2

643 3.465.234,8 5.545.299,5

645 3.465.360,0 5.545.002,2

169 3.465.689,9 5.544.843,4

650 3.465.850,9 5.545.545,6

VersNW (neu) 3.466.194,6 5.545.490,1

139 3.465.720,4 5.544.237,8

656 3.465.702,8 5.544.484,8

VersW2.1 (neu) 3.465.888,0 5.543.756,0

VersW2.2 (neu) 3.465.729,4 5.544.004,5

617/617a 3.465.594,7 5.543.060,7

142 3.466.236,8 5.542.986,5

98 3.465.780,0 5.543.090,0

127 3.466.889,4 5.543.094,3

613/613a 3.468.434,7 5.543.023,6

247 3.468.128,9 5.543.457,8

615/615a 3.469.153,4 5.543.019,1

262 3.469.273,9 5.543.427,0

106 3.469.531,3 5.544.036,1

VersT3 (neu) 3.469.469,1 5.544.161,8

273 3.469.800,5 5.543.978,2

227 3.470.408,6 5.543.858,4

197 3.470.280,3 5.544.177,2

620 3.469.997,6 5.544.519,3

GFAZiel (neu) 3.469.718,4 5.545.494,0

2 3.470.729,8 5.543.439,9

243 3.470.420,2 5.543.091,6

192 3.470.745,4 5.542.646,4

RHBK (neu) 3.465.826,5 5.543.412,8

276
