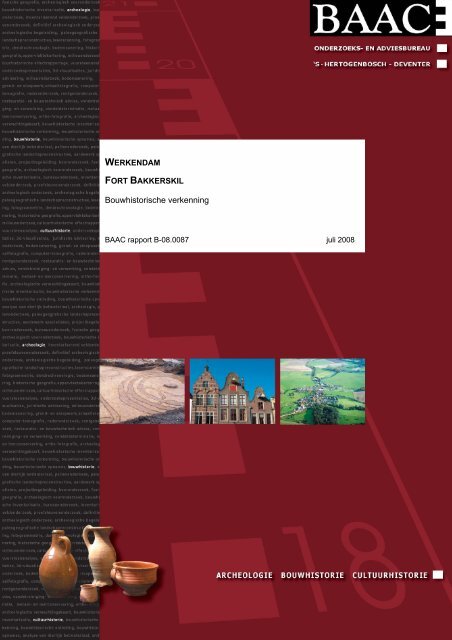

WERKENDAM<br />
FORT BAKKERSKIL<br />
<strong>Bouwhistorische</strong> <strong>verkenning</strong><br />
BAAC rapport B-08.0087 juli 2008
WERKENDAM<br />
FORT BAKKERSKIL<br />
<strong>Bouwhistorische</strong> <strong>verkenning</strong><br />
BAAC rapport B-08.0087 juli 2008<br />
Status<br />
Definitief<br />
Auteur(s)<br />
H.M.M. Geerts<br />
drs ing A.G. Oldenmenger<br />
drs J.M.J. Willems<br />
ARCHEOLOGIE BOUWHISTORIE CULTUURHISTORIE
Colofon<br />
ISSN: 1873-9350<br />
Redactie: drs. J.M.J. Willems<br />
Archief: H.M.M. Geerts<br />
drs. J.M.J. Willems<br />
Teksten: H.M.M. Geerts<br />
drs. J.M.J. Willems<br />
drs. ing. A.G. Oldenmenger<br />
Fotografie: drs. ing. A.G. Oldenmenger<br />
Veldwerk: drs. ing. A.G. Oldenmenger<br />
Copyright: Brabants Landschap, Haaren / BAAC bv, ‘s-Hertogenbosch.<br />
Niets uit deze uitgave mag worden verveelvoudigd en/of openbaar gemaakt door middel van druk, fotokopie,<br />
microfilm of op welke andere wijze dan ook, zonder voorafgaande schriftelijke toestemming van Brabants<br />
Landschap te Haren en/of BAAC bv te ‘s-Hertogenbosch.<br />
BAAC bv<br />
Onderzoeks- en adviesbureau voor Bouwhistorie, Archeologie, Architectuur- en Cultuurhistorie.<br />
Graaf van Solmsweg 103 Bergsingel 81-85<br />
5222 BS ‘s-Hertogenbosch 7411 CN Deventer<br />
Tel.: (073) 61 36 219 Tel.: (0570) 67 00 55<br />
Fax: (073) 61 49 877 Fax: (0570) 618 430<br />
E-mail: denbosch@baac.nl E-mail: deventer@baac.nl
BAAC bv bouwhistorische <strong>verkenning</strong> Werkendam, fort Bakkerskil<br />
Inhoud<br />
Voorwoord 5<br />
1 Historische inleiding 7<br />
1.1 Water als verdedigingsmiddel 7<br />
1.2 Het verdedigingswerk Bakkerskil 8<br />
2 Beschrijving 15<br />
2.1 Algemeen 15<br />
2.2 Het exterieur 15<br />
2.3 Het interieur 19<br />
2.4 De draagconstructies 29<br />
3 Waardering 31<br />
3.1 Waarderingsmethodiek 31<br />
3.2 Waardering 31<br />
3.3 Waardestelling 33<br />
4 Advisering 35<br />
Bronnen 37<br />
3
BAAC bv bouwhistorische <strong>verkenning</strong> Werkendam, fort Bakkerskil<br />
Afb. 1 Detail kaartbeeld betreffende het verdedigingserk fort Bakkerskil (Nationaal Archief, 4-OGT,<br />
inv.nr. 609).<br />
4
BAAC bv bouwhistorische <strong>verkenning</strong> Werkendam, fort Bakkerskil<br />
Voorwoord<br />
In opdracht van Brabants Landschap heeft BAAC bv (onderzoeks- en adviesbureau<br />
voor Bouwhistorie, Archeologie, Architectuur- en Cultuurhistorie) te ‘s-Hertogenbosch,<br />
een bouwhistorische <strong>verkenning</strong> verricht van het zogenaamde fort Bakkerskil aan<br />
de Schenkeldijk nabij Nieuwendijk. De aanleiding tot deze <strong>verkenning</strong> is de op<br />
handen zijnde verbouwing van het fort, dat geschikt wordt gemaakt voor een bedand-breakfast<br />
faciliteit. Met deze rapportage wordt beoogd om de bestaande situatie<br />
bondig doch zo volledig als noodzakelijk te beschrijven om vervolgens op basis<br />
van de bevindingen en de beschrijving een zo objectief mogelijke waardering van<br />
het object en haar verschillende onderdelen te formuleren. Voorafgaande aan de<br />
bouwhistorische <strong>verkenning</strong> is door BAAC een archiefonderzoek verricht, waarbij de<br />
Stichting Menno van Coehoorn en het Nationaal Archief zijn bezocht. Het rapport dient<br />
als middel om tot een weloverwogen bouwplan te komen waarin de monumentale<br />
waarden van dit Rijksmonument zo min mogelijk worden aangetast.<br />
‘s-Hertogenbosch, juli 2008<br />
J.M.J. Willems<br />
A.G. Oldenmenger<br />
H.M.M. Geerts<br />
5
BAAC bv bouwhistorische <strong>verkenning</strong> Werkendam, fort Bakkerskil<br />
Afb. 2 De Nieuwe <strong>Hollandse</strong> Waterlinie met een overzicht van de hoofdinlaatpunten. Ten zuiden van<br />
Gorinchem bevond zich de meest zuidelijke inundatiekom. Met behulp van de Papsluis (nr. 18) en de<br />
inundatiesluis bij Woudrichem (nr. 17) kon dit gedeelte van de waterlinie onderwater gezet worden (C.<br />
Will (2002), 2 de druk, p. 95).<br />
6
BAAC bv bouwhistorische <strong>verkenning</strong> Werkendam, fort Bakkerskil<br />
1 Beknopte historische inleiding<br />
(H.M.M. Geerts en J.M.J. Willems)<br />
1.1 Water als verdedigingsmiddel<br />
Gaandeweg hun geschiedenis hebben de inwoners van de gebieden die thans<br />
Nederland vormen op verschillende wijzen gebruik gemaakt van water om zich te<br />
beschermen tegen vijanden. In eerste instantie werden kastelen en steden middels<br />
grachten beschermd tegen indringers. Later gingen vestingsteden over tot het onder<br />
water zetten (inunderen) van grotere stukken land zoals ’s-Hertogenbosch tijdens<br />
de belegeringen van de Staatse troepen in het begin van de 17 de eeuw. In al deze<br />
gevallen ging het om de verdediging van individuele objecten.<br />
Gaandeweg de 17 de eeuw probeerde men ook linies te formeren: vestingsteden<br />
onderling verbonden met terreinen die geïnundeerd konden worden, moesten<br />
verhinderen dat de vijand het hart van het land wist te bereiken. Dit systeem van<br />
aan elkaar gekoppelde geïnundeerde gebieden werd een waterlinie genoemd. De<br />
Nederlanden hebben verschillende van die linies gekend.<br />
Nadat aan de Franse overheersing in 1813 een einde was gekomen, bepaalde de<br />
nieuwe koning Willem I dat de nieuw gevormde staat “het Koninkrijk der Nederlanden”<br />
van een nieuwe verdedigingslinie moest worden voorzien. Deze linie zou bekend<br />
worden onder de naam “Nieuwe Hollands Waterlinie”. Eén van de voornaamste<br />
redenen om de ‘oude’ <strong>Hollandse</strong> Waterlinie te verbeteren, was de wens om de stad<br />
Utrecht binnen de linie te brengen.<br />
De Nieuwe linie strekte zich uit van de voormalige Zuiderzee bij Muiden tot aan de<br />
Biesbosch bij Werkendam. Als een beschermende krans lag de linie rondom de<br />
steden Muiden, Utrecht, Vreeswijk en Gorinchem. De linie was ongeveer 85 km lang<br />
en 3 tot 5 km breed. 1 Doel was middels een ingenieus systeem van dijken, sluizen,<br />
inundatiekanalen en bestaande waterwegen een brede strook land gemiddeld 40<br />
cm onder water zetten waardoor het terrein moeilijk begaanbaar was voor mensen<br />
en voertuigen en tegelijkertijd te ondiep om per boot te bevaren. Op zwakke punten,<br />
vooral gebieden die niet onder water konden worden gezet, werd de verdedigingslinie<br />
aangevuld met forten en batterijen.<br />
Vanwege de verschillende hoogten van de landstreken waren de te inunderen<br />
gronden verdeeld in kommen. De meeste zuidelijke kom, gelegen ten oosten van<br />
de waterloop Bakkerskil en ten zuiden van de rivier de Merwede, kon onder water<br />
worden gezet met behulp van twee inundatiesluizen: een waaiersluis ten zuiden van<br />
Woudrichem en een waaiersluis ten zuiden van Werkendam. 2 Deze laatste sluis lag<br />
aan de Bakkerskil. In tegenstelling tot de sluis bij Woudrichem, bestaat deze sluis nog<br />
steeds. Zij staat bekent onder de naam “Papsluis”.<br />
1 www.hollandsewaterlinie.nl(2008).<br />
2 C. Will (2002), p. 92. Het bijzondere van een waaiersluis is dat haar constructie het betrekkelijk eenvoudig<br />
mogelijk maakt de sluisdeuren tegen hoog water in te openen.<br />
Volgens geschiedschrijver Jan Biesheuvel stamt de naam af van de voormalig eigenaar van de gronden<br />
rondom de Sluis. Deze eigenaar, genaamd Janus Branderhorst, had de bijnaam Janus Pap. (www.<br />
nieuwendijksijt.nl)<br />
7
BAAC bv bouwhistorische <strong>verkenning</strong> Werkendam, fort Bakkerskil<br />
Afb. 3 Detail van de meest zuidelijke inundatiekom. Aan de Bakkerskil is het onderhavige fort ingetekend<br />
(zie pijl). Ten oosten van dit fort is een groter werk afgebeeld: het fort aan de Uppelsche dijk, behalve<br />
genoemde dijk beheerste het fort ook de verkeersweg Gorinchem-Breda (N.A., Memories van Genie, inv.<br />
nr. 77).<br />
1.2 Het verdedigingswerk Bakkerskil<br />
Gelijk bij de aanleg van de Papsluis in 1815 werd aan de zuidzijde van de sluis een<br />
batterij aangelegd. Haar taak was de sluis te verdedigen opdat vijandelijke eenheden<br />
de sluis niet zouden veroveren om daarmee de onderwaterzetting van de zuidelijke<br />
kom te frustreren. Na verloop van tijd ontstonden plannen om aan de noordzijde van<br />
de sluis een nieuw verdedigingswerk aan te leggen. Vooral in de jaren ‘40 en ’50 van<br />
de 19 de eeuw zijn daartoe een aantal ontwerpen gemaakt. Al deze plannen gingen er<br />
vanuit dat het nieuw aan te leggen verdedigingswerk op een kleine 100 meter van de<br />
sluis zouden worden aangelegd. Geen van deze plannen werd uitgevoerd. Uiteindelijk<br />
werd in de jaren ’70 van de 19 de eeuw besloten tot de bouw van een verdedigingswerk<br />
op ongeveer 250 meter afstand van de sluis.<br />
8
BAAC bv bouwhistorische <strong>verkenning</strong> Werkendam, fort Bakkerskil<br />
Afb. 4 Batterij ten zuiden van de<br />
Papsluis (N.A., Verbaalarchief<br />
Oorlog, inv.nr. 3650).<br />
Afb. 5 en 6 Voorbeelden van plannen voor de aanleg van een verdedigingswerk direct ten noorden van<br />
de inundatiesluis. Afbeelding 4 is een locatieschets, afbeelding 5 een voorstel voor de bouw van een<br />
torenfort (N.A. Verbaalarchief Oorlog, inv.nr. 3628).<br />
Bij het uitbreken van de Frans-Duitse oorlog in 1870 werden tijdens de mobilisatie<br />
van het Nederlandse leger veel tekortkomingen ontdekt aan de vestingwerken.<br />
Vooral de benodigde tijdsduur om de onderwaterzettingen te realiseren, maar ook de<br />
huisvesting van de militairen in de verschillende verdedigingswerken, gaf aanleiding<br />
tot het nemen van drastische maatregelen. Een en ander kreeg zijn weerslag in de<br />
vestingwet van 1874. In deze wet werd onder meer hoge prioriteit toegekend aan de<br />
verbetering van de Nieuwe <strong>Hollandse</strong> Waterlinie. 4<br />
4 H. Brand en J. Brand (1986), p. 30-35.<br />
9
BAAC bv bouwhistorische <strong>verkenning</strong> Werkendam, fort Bakkerskil<br />
Afb. 7 Detail bestekstekening (Ministerie van Oorlog. Contracten Vestingwerken, inv.nr. 138).<br />
Legenda<br />
I en XIX Verbruikmagazijnen XII Vulplaats<br />
II en XX Hijsplaatsen XIII, XIV, XV Portalen<br />
III Ziekenvertrek XVI Lichtgang<br />
IV en V Officiersvertrekken XVII Gang<br />
VI Keuken XVIII Privaat<br />
VII Traplokaal XXI en XXVII Remises<br />
VIII, IX, XII, XIV en XXVI Soldatenvertrekken XXIII Onderofficiersvertrekken<br />
X en XI Munitiemagazijnen XXV Gang<br />
10
BAAC bv bouwhistorische <strong>verkenning</strong> Werkendam, fort Bakkerskil<br />
Naast aanpassing van bestaande forten, daarbij ging het in het bijzonder om de bouw<br />
van bomvrije ruimten voor geschut en manschappen, besloot men ook over te gaan<br />
tot de bouw van nieuwe verdedigingswerken. Fort Bakkerskil is er daar een van.<br />
Het fort werd gebouwd in 1877-1879 ter vervanging van de batterij ten zuiden van<br />
de inundatiesluis. Er werd een bomvrij gebouw gemaakt, een verdedigingswerk<br />
aangelegd, een gedeelte van de Groenendijk verlegd, een brug en een<br />
wachterswoning gebouwd. 5<br />
Het werk was niet alleen bedoeld om de inundatiesluis te verdedigen, het moest<br />
ook voorkomen dat vijandelijke eenheden naar het noorden zouden optrekken. 6 Het<br />
vestinggeschut bestond uit 4 kanonnen van 12 cm L.A. , 2 kanonnen van 12 cm<br />
K.A. en 2 Coehoornmortieren. Hiermee werden de Groenendijk bestreken, de Kil, de<br />
Drie Sluizen, het terrein ten zuiden van de Nieuwendijk, vanwaar de Nederlandse<br />
legerleiding verwachtte dat de vijand een aanval zou lanceren, en de belangrijke<br />
verbindingsweg van Breda naar Amsterdam. Verder bestreken de kanonnen een groot<br />
deel van de Uppelsche polder die onderdeel uitmaakte van de inundatiekom, en de<br />
Biesbosch. 7<br />
Tijdens een verdediging konden granaten, granaatkartetsen en kartetsen worden<br />
gebruikt. 8 De Coehoornmortiers konden ook worden gebruikt voor het afwerpen van<br />
lichtkogels.<br />
In het werk was ruimte voor een kleine honderd militairen (manschappen en<br />
officieren). Onder normale omstandigheden geschiedde de foerage vanuit<br />
Werkendam. Zou bevoorrading te gevaarlijk worden, dan moest de 5 daagse<br />
proviandvoorraad aangesproken worden. 9 Voor de indeling van het bomvrij gebouw<br />
zie afbeelding 6.<br />
Afb. 8 Dwarsdoorsneden. Detail bestekstekening fort Bakkerskil<br />
5 In tijden van vrede was de wachter als enige op het fort gestationeerd.<br />
6 N.A., Ministerie van Oorlog, Contracten, Genie 3 de Kommandement Gorinchem, 1877, Bestek en<br />
voorwaarden met teekening in 2 bladen (…) inzake het maken van een verdedigingswerk aan de<br />
Bakkerskil bij de Papsluis.<br />
7 N.A., Ministerie van Defensie, Verbaalarchief Oorlog, inv.nr. 3642, 25.02.187, nr. 57A.<br />
8 Granaat: langwerpig en spits, vroeger ook wel bolvormig geschutprojectiel van ijzer of staal gevuld met<br />
springstof of andere strijdmiddelen en ontstoken door middel van een buis.<br />
Granaatkartets: granaat gevuld met kogels en een uitdrijvende lading.<br />
Kartets: een geschutprojectiel voor de bestrijding van levende doelen op korte afstand, bestaande uit<br />
een metalen bus gevuld met kogels of schroot, welke inhoud zich na het verlaten van de loop kegelvormig<br />
verspreidt.<br />
9 Stg. Menno van Coehoorn, dossier Bakkerskil, Memorie omtrent het in staat van verdediging brengen<br />
van het werk aan de Bakkerskil.<br />
11
BAAC bv bouwhistorische <strong>verkenning</strong> Werkendam, fort Bakkerskil<br />
Afb. 9 Toen het fort in 1879 gereed kwam, werd aan het vestingwerk ook zogenaamde verboden kringen toegekend. In<br />
deze drie kringen (zones) mocht alleen onder bepaalde restricties gebouwd worden, grond opgehoogd, boomgaarden<br />
aangelegd, waterstaatkundige werken aangelegd etc. In de eerste kring die aan het werk zelf grensde waren de<br />
restricties het meest stringent.<br />
12
BAAC bv bouwhistorische <strong>verkenning</strong> Werkendam, fort Bakkerskil<br />
De nieuwe werken, waaronder het fort aan de Bakkerskil, waren nog maar amper<br />
gereed toen in 1885 de brisantgranaat 10 werd uitgevonden. Geen enkel bestaand fort<br />
bleek tegen dit projectiel bestand waardoor de forten nauwelijks meer geschikt waren<br />
als opstellingsplaats voor het vestinggeschut, waarvoor zij in eerste instantie bedoeld<br />
waren. Noodgedwongen moest de legerleiding een andere tactiek toepassen. Het<br />
geschut werd niet meer in de forten, maar zoveel mogelijk verspreid in het terrein<br />
achter de forten opgesteld. Hierdoor werden aan de forten van de Nieuwe <strong>Hollandse</strong><br />
Waterlinie ná 1885 geen ingrijpende, militaire voorzieningen meer getroffen. 11<br />
Toch hadden de verouderde verdedigingswerken niet helemaal afgedaan. Zo werd<br />
het fort Bakkerskil tijdens de mobilisatieperioden 1914-1918 en 19 9-1940 voorzien<br />
van een militaire bezetting en werd het in staat van verdediging gesteld. Doel was de<br />
inundatiesluis zo lang mogelijk uit vijandelijke handen te houden. Overigens zijn in<br />
de periode 19 9-1940 aan de zuidoostelijke zijde van het fort nog enkele betonnen<br />
groepsschuilplaatsen gebouwd.<br />
Uiteindelijk viel eind 1951 het doek voor fort Bakkerskil. Bij Koninklijk Besluit van 18<br />
oktober 1951 (staatsblad 455) werd het fort aangemerkt als vestingwerk van geen<br />
klasse waardoor het zijn defensieve functie verloor. Omstreeks 1960 werden op de<br />
geëgaliseerde wallen vier loodsen gebouwd en werd de brug in de keel vervangen<br />
door een dam. 12<br />
10 Een brisantgranaat is een granaat gevuld met een hoog explosieve springstof.<br />
11 H. Brand en J. Brand (1986), p. 35-36.<br />
12 C. Will (2002), p. 166.<br />
13
BAAC bv bouwhistorische <strong>verkenning</strong> Werkendam, fort Bakkerskil<br />
Afb. 10 Tekening van de gevel aan de keelzijde (noord), bestaande toestand.<br />
14<br />
Afb. 11 Een detail van de zware deuren van het fort,<br />
veelal met het oorspronkleijke hang- en sluitwerk.<br />
Afb. 12 Het patroon van ramen en deuren<br />
onder segmentbogen. Recente bestrating.<br />
Afb. 13 Het afgehakte metselwerk<br />
laat zien waar oorspronkelijk<br />
de steunmuur heeft gestaan. Het<br />
lichte metselwerk daarnaast, is<br />
oorspronkelijk niet in het zicht<br />
geweest. Het aarden lichaam was<br />
tegen de steunmuur aangezet,<br />
zodat het materieel vanuit de<br />
remise op de huidige verdieping<br />
direct de walgang opgereden<br />
kon worden. De oorspronkelijke<br />
remisedeuren zijn vervangen voor<br />
een smallere deur.
BAAC bv bouwhistorische <strong>verkenning</strong> Werkendam, fort Bakkerskil<br />
2 Beschrijving<br />
2.1 Algemeen<br />
Fort Bakkerskil, gebouwd in 1877-1879, ligt omringd door landbouwvelden, iets ten<br />
zuidoosten van Werkendam, niet ver van het plaatsje Nieuwendijk dat iets ten zuiden<br />
ligt. Ten westen van het fort gaat, in zuid-noordelijke richting het watertje Bakkerskil,<br />
dat via het Spijkerboor het Gat Van Het Zand een aftakking is van de Bergsche<br />
Maas. Ten oosten gaat een klein watertje dat bekend staat als het Werkensche Oost.<br />
De Schenkeldijk (vroeger de Groenendijk), die net als de watertjes van zuidelijke in<br />
noordelijke richting gaat, is naar aanleiding van de bouw van het fort aan de westzijde<br />
om het volledig omgrachte fort gelust. Het oorspronkelijke tracé van de dijk snijdt<br />
dus door de fortificatie. Ten zuiden van het fort onderbreekt een in 1815 gebouwde<br />
waaiersluis, de Papsluis, de Schenkeldijk.<br />
Het fort ligt aan de zuidzijde van de te verdedigen <strong>Hollandse</strong> steden. Dit verklaart de<br />
vrij gebruikelijke grondvorm van het fort, een met de korte zijde op het zuiden gerichte<br />
trapezium. De batterij met al haar grondwerken is in de jaren zestig helaas verdwenen<br />
om plaats te maken voor een aantal, voor het beeld zeer verstorende, loodsen. De<br />
oorspronkelijke situatie is bekend van oude tekeningen. Vijf kanonnen konden worden<br />
gericht op het zuiden, één op het zuidwesten en twee op het zuidoosten. Ook de<br />
brug aan de noordzijde, die de fortificatie oorspronkelijk over de gracht toegankelijk<br />
maakte, is in de jaren zestig gesloopt. In plaats daarvan is het huidige aarden taluud<br />
aangelegd. Deze brug is in plattegrond, aanzicht en doorsnede eveneens bekend van<br />
oude tekeningen. 13 Het oorspronkelijke ensemble is verder aangetast door de sloop<br />
van een wachterwoning, die buiten de fortificatie aan de toenmalige Groenedijk stond.<br />
Het in baksteen opgetrokken deel van het fort heeft grotendeels twee lagen op<br />
een langgerekte, rechthoekige plattegrond. Het bouwsel heeft aan de zuidzijde<br />
(onzichtbaar door het aarden lichaam dat er tegenaan is gelegd, een uitstulping en is<br />
ter plaatste slechts éénlaags. Hier bevonden zich de kruitmagazijnen.<br />
Fort Bakkerskil is slechts met één doel gebouwd: als onderdeel van de Nieuwe<br />
<strong>Hollandse</strong> Waterlinie, ter verdediging van belangrijke <strong>Hollandse</strong> steden (en Utrecht).<br />
Het is dan ook niet verwonderlijk dat het bouwwerk in opzet, qua constructie,<br />
afwerking en details vooral functioneel, dus vrij sober is. De voornaamste materialen<br />
zijn steen en hout. Metselwerk en bijvoorbeeld deuren zijn tegen inslagen massief en<br />
zwaar gedimensioneerd.<br />
2.2 Het exterieur<br />
Als gevolg van het aarden lichaam dat aan de zuidzijde tegen het fort is geworpen,<br />
is er sprake van slechts één gevel, de zogenaamde sluitmuur. Deze circa zeventig<br />
meter brede gevel heeft overwegend twee lagen en is op het noorden gericht. Er<br />
is met bakstenen in kruisverband gemetseld. De gevel is afgedekt met een zware<br />
rollaag. Door de toepassing van vlechtingen en vormblokken in deze afdekking,<br />
wordt het bestaande niveauverschil ter plaatse van de voormalige kruitmagazijnen<br />
overbrugd. Karakteristiek is de wijze waarop de gevel aan de beide uiteinden (men<br />
spreekt in het bestek van de vleugelmuren) kwart rond zijn omgezet, waardoor een<br />
kering is ontstaan van het aarden lichaam. Ook hier is met vlechtingen gewerkt<br />
waardoor met metselwerk als het ware het aarden lichaam ingaat.<br />
13 Een reconstructie van de brug is te maken op basis van het bestek van het fort, aangetroffen in het<br />
Nationaal Archief te Den Haag.<br />
15
BAAC bv bouwhistorische <strong>verkenning</strong> Werkendam, fort Bakkerskil<br />
Afbeelding 14 De vleugelmuren zijn rond<br />
omgezet en met vlechtingen afgesloten.<br />
16<br />
Afb. 15 De voor de<br />
forten van omstreeks<br />
1880 kenmerkende<br />
combinatie van een<br />
deur met een venster<br />
aan weerszijden. De<br />
drie dubbele segmentboog<br />
vormt één geheel<br />
met de drie dubbele<br />
gewelfconstructies<br />
boven de achterliggende<br />
ruimte.<br />
Afb. 16 Op de verdieping<br />
een combinatie van<br />
drie vensteropeningen,<br />
de middelste iets hoger<br />
dan de flankerende.<br />
Oorspronkelijke<br />
vensters, luiken, hang-<br />
en sluitwerk.
BAAC bv bouwhistorische <strong>verkenning</strong> Werkendam, fort Bakkerskil<br />
Afb. 17 De gracht gezien vanaf de dam (1960) in de keel. Blik in westelijke richting.<br />
De indeling van de gevel vertelt al veel over de indeling en het oorspronkelijke<br />
gebruik van het gebouw. De drie- of zelfs vierdubbele segmentboog constructies<br />
corresponderen namelijk met de tongewelven van achterliggende vertrekken.<br />
Daarnaast markeren de vier dubbele segmentbogen vertrekken waar met kruit<br />
werd gewerkt en laten de verblijfsruimten zich eenvoudig onderscheiden door de<br />
toepassing van meerdere vensters.<br />
Links op de begane grond zijn zes zware, massieve deuren onder bovenlichten te<br />
zien. Vijf van deze oorspronkelijke deuren worden geflankeerd door twee getoogde<br />
vensteropeningen die aan de buitenzijde afgesloten zijn met een luik. De resterende<br />
deur geeft toegang tot de trap die de verdieping ontsluit. Op de verdieping heeft de<br />
gevel een indeling die in grote lijnen correspondeert met de indeling op de begane<br />
grond. Vier keer wordt een grote vensteropening geflankeerd door een kleinere.<br />
Eén keer, boven de deur die toegang geeft tot de trap, is er sprake van slechts één<br />
venster.<br />
Rechts op de begane grond bevinden zich drie vensteropeningen en een deuropening.<br />
Hier valt op dat in het oorspronkelijke deurkozijn geen bovenlicht is toegepast.<br />
De deur en de drie vensteropeningen, voorzien van luiken aan de buitenzijde,<br />
horen bij het kruitmagazijn.<br />
Uiterst rechts in de gevel bevinden zich nog één deur en één venster. Deze horen bij<br />
de ruimte waarin oorspronkelijk de privaten (toiletten) zaten.<br />
In de voorgevel zijn op twee plekken afgehakte bakstenen te zien. Hier sloten<br />
oorspronkelijk twee uit de gevel stekende muren aan; de zogenaamde steunmuren.<br />
Deze muren keerden de druk van het aarden lichaam dat oorspronkelijk tot aan deze<br />
muren liep. Dit verklaart waarom op de verdieping deuren aanwezig zijn. Door deze<br />
deuren werd oorspronkelijk het geschut uitgereden. De huidige deuren zijn geplaatst<br />
nadat de oorspronkelijke deuropening werd versmald. Op de bouwtekening van het<br />
fort is te zien dat in de oostelijke steunmuur twee privaten werden uitgespaard. Onder<br />
deze privaten bevond zich een put, erboven een waterbak.<br />
Sinds de bouw van het fort zijn in de voorgevel enkele veranderingen doorgevoerd.<br />
17
BAAC bv bouwhistorische <strong>verkenning</strong> Werkendam, fort Bakkerskil<br />
Zo zijn op de begane grond de meeste vensters verwijderd, waarna de openingen<br />
met baksteen zijn dichtgezet. Vooral het slopen van de keermuren en het plaatselijk<br />
verwijderen van het aarden lichaam heeft het karakter van de gevel aangetast.<br />
Desondanks heeft de gevel een hoge mate van authenticiteit. De indeling is geheel<br />
authentiek en de meeste openingen hebben nog de oorspronkelijke deuren en<br />
vensters. Vooral de zware en dikke deuren, de diefijzers voor de bovenlichten, de in<br />
ijzer uitgevoerde luiken en de drie- of vierdubbele segmentbogen benadrukken het<br />
defensieve karakter. Veel deuren hebben nog het oorspronkelijke hang- en sluitwerk.<br />
De kleur van de deuren en de raamluiken staat in het bestek vermeld: donker<br />
chromaatgroen. De eikenhouten ramen met zinken roeden, zijn allemaal nog voorzien<br />
van hun oorspronkelijke, geprofileerde naald. Drie lantaarns die vroeger aan de gevel<br />
hingen, zijn wel verdwenen.<br />
De combinatie van een reeks deuren, geflankeerd door beluikte vensters onder een<br />
drie of vier dubbele segmentboog, kenmerkt de reeks forten die omstreeks 1880<br />
werden gebouwd. Het fort Steurgat, aan de Bandijk te Werkendam, gebouwd in 1880-<br />
1881, vertoont in opzet en in exterieur grote overeenkomsten met het fort Bakkerskil.<br />
Ook de batterij bij Brakel (1879-1884), het iets oudere Dort Everdingen (187 -1877)<br />
en bijvoorbeeld het Werk aan de Hoofddijk (1877-1879) hebben soortgelijke uiterlijke<br />
kenmerken.<br />
Afb. 18 Overzicht van het fort met fragmenten van de loodsen (1960) en bomen aan de noordzijde.<br />
18
BAAC bv bouwhistorische <strong>verkenning</strong> Werkendam, fort Bakkerskil<br />
3.3 Het interieur<br />
Op de begane grond zijn, tussen de zogenaamde verbruikmagazijnen op de<br />
uiteinden, twee zones aan te wijzen: een zone met verblijf- en leefvertrekken én een<br />
zone met magazijnen. De eerste zone heeft van links naar rechts: een ziekenvertrek,<br />
een officierslogie, de keuken, een traplokaal en twee soldatenlogies, ongelijk in<br />
omvang. Het voormalige ziekenvertrek onderscheidt zich van de overige doordat hier<br />
een houten vloer aanwezig is. Alle andere vertrekken hebben een cementvloer of<br />
een bakstenen vloer, zoals omschreven in het bouwbestek. Tegenwoordig is vanuit<br />
het voormalige ziekenvertrek het verbruikmagazijn toegankelijk. Deze situatie is niet<br />
oorspronkelijk, zoals ook de afgehakte bakstenen ter plaatse van de gecementeerde<br />
dagkanten van de deuropening laten zien. De muren van het vertrek zijn afgewerkt<br />
met een witte verflaag. Deze laag is ook over de gecementeerde dagkanten van<br />
de doorbraak gezet en zeer waarschijnlijk niet oorspronkelijk. De vertrekken op de<br />
verdieping ontberen een dergelijke afwerking, hetgeen dit vermoeden ondersteund.<br />
De voormalige officierslogies kent een tweedeling. Een deel van het vertrek is<br />
door middel van een pui; een dubbele deur met aan weerszijden een venster,<br />
afgescheiden. De dubbele deurtjes zijn massief en gehangen aan duimen in blokken.<br />
De stolpvensters hebben ramen met een in zink uitgevoerde middenroede. Een<br />
Afb. 19 Plattegrond in<br />
de huidige toestand, met<br />
daarin de oorspronkelijke<br />
functies en de voornaamste<br />
wijzigingen.<br />
19
BAAC bv bouwhistorische <strong>verkenning</strong> Werkendam, fort Bakkerskil<br />
Afb. 20 Plattegrond met nummers, die verwijzen naar de nummers in de bijschriften hierna.<br />
Afb. 21 (01) Een oorspronkelijke deuropening<br />
met een vernieuwde deur. De oorspronkelijke<br />
duimblokken en de toepassing van een sluitsteen<br />
met aan de onderzijde een keepje ten behoeve van<br />
een espagnolet geven aan dat hier oorspronkelijk<br />
een dubbele deur heeft gezeten, soortgelijk aan<br />
nog bestaande exemplaren elders in het gebouw.<br />
20<br />
Afb. 22 (02) De trap naar de remise op walganghoogte.
BAAC bv bouwhistorische <strong>verkenning</strong> Werkendam, fort Bakkerskil<br />
aardig detail is dat de vensters van beide zijden konden worden gesloten. In het<br />
kozijnhout zijn namelijk schuifjes verwerkt. Soortgelijke puien zijn ook op de verdieping<br />
toegepast.<br />
De voormalige keuken heeft nog een oorspronkelijke kast in de oostelijke zijmuur en<br />
de authentieke wasemkap waaronder het eten kon worden bereid. In de ruimte zijn<br />
later een toilet en een doucheruimte ingebouwd. Vanuit de voormalige keuken is de<br />
ruimte onder de verdiepingstrap toegankelijk. Deze ruimte diende oorspronkelijk als<br />
berging wellicht voor proviand.<br />
Het zogenaamde traplokaal heeft de oorspronkelijke, negentiende-eeuwse trap naar<br />
de verdieping. De trap is breed en vanwege de recente afwerking bijna niet als een<br />
negentiende-eeuwse te herkennen.<br />
Afb. 23 (03) Een ingebroken deuropening van de<br />
voormalige ziekenzaal naar het traplokaal en het<br />
verbruikmagazijn.<br />
De linker van twee soldatenlogies gaf oorspronkelijk ruimte aan bedden (britsen)<br />
voor 14 manschappen. Onder dit vertrek bevindt zich een gemetselde regenput.<br />
Het vertrek rechts is aanzienlijk dieper, het is veruit het grootste vertrek in het fort,<br />
en gaf oorspronkelijk plaats aan 24 bedden. Beide vertrekken zijn tongewelfd (de<br />
straat staat gelijk aan éénzesde van de overspanning) en hebben met cement<br />
afgewerkte vloeren. De muren zijn gewit, waarbij deze afwerklaag in het grootste<br />
van de twee vertrekken is opgesierd met een bies in de vorm van een meerkleurige<br />
sjabloonschildering. Gezien de voormalige functie van het vertrek is het niet<br />
aannemelijk, dat deze versiering oorspronkelijk is. In het bouwbestek wordt deze<br />
afwerking ook niet genoemd.<br />
De zone met de magazijnen kent drie vertrekken ingesloten door gangen aan de<br />
noord- en zuidzijde. Van links naar rechts dienden de magazijnen voor de opslag van<br />
kruit, de opslag van de projectielen en het vullen van de projectielen met het kruit. De<br />
magazijnen hebben aan de gang aan de noordzijde een dubbele deur. Deze deuren<br />
21<br />
Afb. 24 (06) Een detail van één van deze<br />
vensters die met schuifjes ook vanaf de<br />
‘buitenzijde’ konden worden gesloten.
BAAC bv bouwhistorische <strong>verkenning</strong> Werkendam, fort Bakkerskil<br />
Afb. 27 (07)<br />
Een blik in de<br />
voormalige<br />
keuken, waarna<br />
de oorspronkelijke<br />
wasemkap nog<br />
verwijst.<br />
Afb. 28 (08|)<br />
Boven elkaar<br />
een nis voor een<br />
petroleumlamp en<br />
een ontluchtingsgat.<br />
22<br />
Afb. 25 (04) Een<br />
houten vloer<br />
en dichtgezette<br />
vensteropeningen<br />
in de voormalige<br />
ziekenzaal.<br />
Afb. 26 (05) De<br />
afscheiding in<br />
de voormalige<br />
officierslogie, met<br />
de oorspronkelijke,<br />
openslaande<br />
deuren en de<br />
oorspronkelijke<br />
vensters.
BAAC bv bouwhistorische <strong>verkenning</strong> Werkendam, fort Bakkerskil<br />
Afb. 29 (09) Een<br />
later geschilderde<br />
bies op de muren<br />
van een voormalig<br />
soldatenverblijf.<br />
Afb. 30 (10) De<br />
afdekking van de<br />
regenwaterput.<br />
Afb. 31 (11) Een<br />
nis, mogelijk voor<br />
een petroleumlamp,oorspronkelijk<br />
afgesloten<br />
geweest met een<br />
glazen ruit.<br />
23
BAAC bv bouwhistorische <strong>verkenning</strong> Werkendam, fort Bakkerskil<br />
Afb. 33 (13)<br />
De deur naar<br />
de lichtgang.<br />
Afb. 34 (14) De<br />
lichtgang gezien<br />
in westelijke<br />
richting. Rechts<br />
een oorspronkelijk<br />
venster en twee<br />
toegevoegde<br />
luiken waardoor<br />
het licht in de<br />
magazijnen<br />
met kruit en<br />
projectielen viel.<br />
Afb. 35 (15)<br />
De lichtgang<br />
in tegenovergestelde<br />
richting.<br />
Afb. 36 (16) De<br />
negentiendeeeuwse<br />
trap<br />
naar de remise,<br />
met daar-achter<br />
een kast die<br />
vermoedelijk is<br />
toegevoegd.<br />
24<br />
Afb. 32 (12) Het<br />
grootste vertrek<br />
gaf oorspronkelijk<br />
plaats aan 24<br />
britsen. Rechts<br />
een doorgang<br />
naar de lichtgang<br />
achter de<br />
magazijnen.
BAAC bv bouwhistorische <strong>verkenning</strong> Werkendam, fort Bakkerskil<br />
zijn niet massief zoals elders in het gebouw, maar hebben ramen voorzien van een in<br />
koper uitgevoerd traliewerk. De kruisingen van de spijlen zijn omwikkeld met messing.<br />
De bochtscharnieren zijn niet in ijzer uitgevoerd, zoals stelselmatig in het gebouw,<br />
maar van koper. De keuze voor het toepassen van koper en messing zal bedoeld zijn<br />
geweest om de vonkvorming in deze ruimten tegen te gaan.<br />
De tongewelfde magazijnen hebben aan de gang aan de zuidzijde een oorspronkelijke<br />
opening, af te sluiten met een luik. De gang is een zogenaamde lichtgang die<br />
ervoor diende dat er op een veilige manier licht (door middel van in het bouwbestek<br />
genoemde petroleumlampen) kon toetreden in de magazijnen, waar met het<br />
explosieve kruit werd gewerkt. Naast de oorspronkelijke openingen zijn later<br />
openingen toegevoegd. Of dit samengaat met een functieverandering of met het<br />
vermeerderen van de lichttoetreding is niet bekend. Het magazijn voor de projectielen<br />
en de vulplaats hebben in één van de zijmuren een betegelde nis die een functie<br />
gehad zal hebben in het productieproces. Vanuit de vulkamer gaat een gang in de<br />
richting van het verbruikmagazijn en de trap die leidt naar de remise op de verdieping.<br />
De vulkamer zelf wordt van het verbruikmagazijn gescheiden door een ruimte met<br />
toiletten. De oorspronkelijke privaten, zeven stuks die tegen de linker zijmuur waren<br />
gepositioneerd, zijn verdwenen, net als de witte muurtegels.<br />
De verbruiksmagazijnen aan beide zijden van het complex werden gebruikt voor de<br />
opslag van geprepareerde munitie. Beide magazijnen hebben in de zijmuur twee<br />
nissen die af te sluiten zijn met metalen schuifdeuren, opgehangen aan rails. De<br />
functie van de nissen is niet duidelijk. Het magazijn aan de westzijde is toegankelijk<br />
door middel van een gang vanuit de vulkamer, het magazijn aan de oostzijde<br />
oorspronkelijk alleen vanuit de bovengelegen remise.<br />
De remises op de verdieping hebben nog de oorspronkelijke bakstenen vloeren. De<br />
gemetselde opstand die de remisevloer scheidt van de open, negentiende-eeuwse<br />
trappen, is oorspronkelijk en heeft naast afscheiding vermoedelijk als basement<br />
van een hijsinrichting gediend. De munitie uit de verbruikmagazijnen op de begane<br />
grond kon op die manier naar boven worden getransporteerd. De remises hebben<br />
soortgelijke nissen als de verbruiksmagazijnen. Vanuit de remises kon het geschut<br />
de walgang opgereden worden. De oorspronkelijke deuren zijn verdwenen. De<br />
deuropening is versmald en er zijn nieuwe deuren aangebracht.<br />
De vier vertrekken op de verdieping liggen aan één gang. De vertrekken hebben<br />
vernieuwde deuren is stalen kozijnen, aangebracht in het laatste kwart van de<br />
twintigste eeuw. Twee vertrekken hebben aan de gangzijde nog een oorspronkelijke<br />
binnenpui, gelijk aan de pui die op de begane grond werd aangetroffen, echter<br />
zonder de oorspronkelijke ramen. Eén van deze vertrekken is verbouwd tot sanitaire<br />
ruimte, op het moment dat de deuren werden vernieuwd. In de gewelven zijn ronde<br />
uitsparingen te zien die dienden voor de rookpijpen van de kolenkachels die de<br />
vertrekken oorspronkelijk hebben verwarmd. Deze openingen zijn ook elders in het<br />
complex te vinden. In de zuidmuur zijn net boven vloerniveau smalle nissen onder<br />
een strekse boog te zien. Hier stond oorspronkelijk een petroleumlamp opgesteld.<br />
Soortgelijke nissen zijn ook op de begane grond in verschillende vertrekken aan te<br />
treffen. De openingen hier recht boven zijn vermoedelijk in het bestek genoemde<br />
luchtkanalen.<br />
25
BAAC bv bouwhistorische <strong>verkenning</strong> Werkendam, fort Bakkerskil<br />
Afb. 38 (17) Het<br />
vulmagazijn met<br />
een gang in de<br />
richting van het<br />
verbruikmagazijn<br />
en de remise.<br />
Afb. 40 (20)<br />
De deuren<br />
van de magazijnen<br />
hebben<br />
ramen met<br />
daarin een<br />
koperen<br />
rooster.<br />
26<br />
Afb. 39 (19)<br />
De oorspronkelijke<br />
deuren<br />
van het<br />
kruitmagazijn.<br />
Afb. 41 (21)<br />
De deuren naar<br />
het projectielenmagazijn.<br />
Afb. 37 (18)<br />
Het voormalige<br />
kruitmagazijn,<br />
gezien in de<br />
richting van<br />
de lichtgang.<br />
De kleinere<br />
vensteropeningen<br />
zijn toegevoegd.
BAAC bv bouwhistorische <strong>verkenning</strong> Werkendam, fort Bakkerskil<br />
27<br />
Afb. 42 (22) De<br />
schuifdeuren in de<br />
remises.<br />
Afb. 43 (23) De<br />
borstwerking in<br />
de remises ter<br />
afsluiting van<br />
de vloer, en<br />
vermoedelijk voor<br />
de opstelling van<br />
een hijsinstallatie.<br />
Afb. 44 (25) De<br />
overgang van de<br />
in kruisverband<br />
gemetselde<br />
rechtstanden<br />
en de in<br />
koppenverband<br />
gemetselde<br />
gewelven.
BAAC bv bouwhistorische <strong>verkenning</strong> Werkendam, fort Bakkerskil<br />
28<br />
Afb. 45 (24) Dichtgezette ontluchtingskanalen.<br />
Afb. 46 (26) Het schoonmetselwerk op de verdieping, zoals de begane grond oorspronkelijk ook gehad<br />
heeft. Ook hier oorspronkelijke vensters.
BAAC bv bouwhistorische <strong>verkenning</strong> Werkendam, fort Bakkerskil<br />
2.4 De draagconstructies<br />
Het opgaande, dragende metselwerk is gezet op een fundering van palen en kespen,<br />
zoals is op te maken uit het bestek en de bouwtekening van het fort. De buitenste<br />
palen zijn steeks ingeheid onder een schuinte van 10 op 1. De muurdikte van het<br />
opgaande werk heeft een breedte variërend van 0,67 tot 1,9 meter, doeltreffend<br />
tot de uitvinding van de brisantgranaat in 1885. Scheimuren hebben doorgaans<br />
een breedte van ongeveer een halve meter. Het muurwerk draagt de krachten af<br />
van de segmentgebogen gewelven waarvan de straal meestal éénzesde van de<br />
overspanning bedraagt. Enige uitzondering vormt het gewelf boven de trapopgang,<br />
waar een rondboogvorm is toegepast. Het ‘dak’ is ook in baksteen uitgevoerd. De<br />
schuine zijden, nodig voor de afvoer van het hemelwater, zijn goed te zien in de<br />
langsdoorsnede van het bouwwerk.<br />
29
BAAC bv bouwhistorische <strong>verkenning</strong> Werkendam, fort Bakkerskil<br />
30
BAAC bv bouwhistorische <strong>verkenning</strong> Werkendam, fort Bakkerskil<br />
3 Waardering<br />
3.1 Waarderingsmethodiek<br />
Op basis van de historische inleiding en de bouwhistorische beschrijving van het<br />
fort, wordt in dit hoofdstuk getracht om een zo objectief mogelijke waardering van het<br />
geheel te vervaardigen. Daarbij wordt ten eerste de vraag beantwoordt, wat precies<br />
de kernwaarde van het fort is. Vervolgens wordt gekeken hoe de verschillende<br />
onderdelen van het complex zich verhouden tot deze kernwaarde. Daarbij wordt<br />
onderscheid aangebracht tussen onderdelen die een wezenlijke uiting vormen van<br />
deze kernwaarde, elementen die ondersteunend zijn voor deze kernwaarde en<br />
zaken die aan de kernwaarde afbreuk doen. Hierbij spelen zaken als authenticiteit,<br />
herkenbaarheid en ook samenhang een belangrijke rol.<br />
3.2 Waardering<br />
Fort Bakkerskil heeft de status van Rijksmonument. De kernwaarde kan als volgt<br />
worden gedefinieerd: Fort Bakkerskil heeft hoge monumentale waarde als wezenlijke<br />
schakel in de voor Nederland als bijzonder aan te merken Nieuwe <strong>Hollandse</strong><br />
Waterlinie, specifiek als onderdeel van de laatste modernisatie van deze linie in<br />
de periode 1877-1880. Fort Bakkerskil hangt sterk samen met alle forten, dijken,<br />
waterlopen en sluizen die samen deze negentiende-eeuwse verdedigingslinie<br />
vormden. Op lokaal niveau is vooral de samenhang met de speciaal voor de bouw<br />
van het fort omgelegde Schenkeldijk, de Bakkerskil en de Papsluis van belang. De<br />
kernwaarde wordt enigszins aangetast doordat het oorspronkelijke, militaire ensemble<br />
is verstoord door de slechting van de walgang, de brug over de gracht en de sloop<br />
van het oorspronkelijke wachthuisje aan de dijk. Een meerwaarde is het gegeven dat<br />
het fort nog niet onder druk is komen te staan van uitdijende steden, zoals het geval<br />
bij een aantal forten rond de grotere steden (Gagel en het Werk aan de Hoofddijk bij<br />
Utrecht).<br />
De voornaamste uiting van het defensieve karakter van het fort wordt vooral aangetroffen<br />
in de massieve voorgevel met haar zware deuren met diefijzers, raamluiken<br />
en segmentbogen. In het interieur geven de magazijnen het meeste inzicht in de<br />
oorspronkelijke functie en werking van het complex als onderdeel van een bijzondere<br />
verdedigingslinie. Aan deze elementen wordt derhalve hoge monumentale waarde<br />
toegekend.<br />
De kernwaarde wordt ondersteund door de overige vertrekken waarvan de functie,<br />
door het grotendeels ontbreken van de oorspronkelijke interieurinrichting, minder<br />
helder is. De keuken en de ziekenzaal zullen voor een kenner nog herkenbaar zijn,<br />
respectievelijk door de wasemkap en de toepassing van een houten vloerconstructie,<br />
de binnenpui verwijst naar een verblijfsruimte, het karakter is minder sterk dan van de<br />
hierboven hoog gewaardeerde vertrekken. Aan deze ruimten wordt derhalve positieve<br />
monumentale waarde toegekend, óók aan het oostelijke verbruiksmagazijn en de<br />
bovengelegen remise, omdat de samenhang met de aangrenzende vertrekken minder<br />
sterk is dan aan de westzijde.<br />
Indifferent aan te merken zijn alle wijzigingen die sinds de bouw van het fort zijn<br />
uitgevoerd, zoals het moderniseren van toiletten en het aanbrengen van extra<br />
sanitaire voorzieningen. Ook de loodsen die in de jaren zestig zijn geplaatst na het<br />
slechten van de walgang worden indifferent gewaardeerd, met de opmerking dat deze<br />
loodsen zeer storend zijn voor het beeld.<br />
31
BAAC bv bouwhistorische <strong>verkenning</strong> Werkendam, fort Bakkerskil<br />
32<br />
Afb. 47 Waarderingskaart.
BAAC bv bouwhistorische <strong>verkenning</strong> Werkendam, fort Bakkerskil<br />
3.3 Waardestelling<br />
Hoge monumentale waarde:<br />
1. De sluitmuur aan de noordzijde, inclusief deuren, vensters en luiken, vanwege<br />
de hoge mate van authenticiteit en vanwege het overduidelijke defensieve karakter,<br />
ondanks de sloop van de steunmuren en het dichtzetten van vensteropeningen op de<br />
begane grond.<br />
2. De indeling van het kuitmagazijn, het projectielmagazijn, het vulmagazijn, de<br />
bijbehorende gangen en het aansluitende verbruiksmagazijn en de remise inclusief<br />
oorspronkelijke deuren, vensters, vloeren, gewelven, trappen en dergelijke, als uiting<br />
van het defensieve karakter en het functioneren van het fort.<br />
- Er moet vanuit bouwhistorisch oogpunt worden gestreefd naar volledig behoud van<br />
hoog gewaardeerde elementen.<br />
- Aanpassingen zijn alleen te billijken wanneer daarmee de bestaande monumentale<br />
waarde, of de beleving daarvan, wordt versterkt.<br />
- Noodzakelijk geachte ingrepen dienen met zorg uitgevoerd te worden waarbij de<br />
architectuur van het pand maatgevend is.<br />
Positieve monumentale waarde:<br />
. De voormalige verblijfsruimten, de voormalige keuken, ziekenzaal en het oostelijke<br />
verbruiksmagazijn met remise daarboven, inclusief deuren, puien, wasemkap,<br />
gewelven, trappen en dergelijke, vanwege het ondersteunende karakter. De houten<br />
vloer in de ziekenzaal als directe verwijzing naar de oorspronkelijke functie van het<br />
vertrek (aan de substantie zelf, wordt geen waarde toegekend).<br />
- Er moet vanuit bouwhistorisch oogpunt naar worden gestreefd om zoveel mogelijk<br />
positief gewaardeerde elementen te behouden.<br />
- Aanpassingen zijn vanuit bouwhistorisch oogpunt mogelijk wanneer de vorm, het<br />
karakter en de bepaalde monumentale waarden zoveel als mogelijk blijven bestaan of<br />
worden versterkt.<br />
Indifferente monumentale waarde:<br />
4. Alle recente onderdelen die geen relatie hebben met de kernwaarde van het<br />
complex, te weten:<br />
- de toiletten<br />
- de badkamer<br />
- de doorbraak naar het oostelijke verbruiksmagazijn<br />
- de pui ter afsluiting van de trap naar de verdieping<br />
- de gedeeltelijke dichtzettingen en de deuren in de voormalige remises<br />
- Vanuit bouwhistorisch oogpunt bestaan er geen argumenten om het behoud van<br />
indifferent gewaardeerde elementen na te streven.<br />
- Wijzigingen of zelfs sloop van de indifferent gewaardeerde onderdelen behoren<br />
zonder voorbehoud tot de mogelijkheden.<br />
33
BAAC bv bouwhistorische <strong>verkenning</strong> Werkendam, fort Bakkerskil<br />
34
BAAC bv bouwhistorische <strong>verkenning</strong> Werkendam, fort Bakkerskil<br />
4 Advisering<br />
Ondanks het gegeven dat fort Bakkerskil als onderdeel van de Nieuwe <strong>Hollandse</strong><br />
Waterlinie monumentaal waardevol is, terecht bescherming als Rijksmonument geniet<br />
én in hoge mate van authenticiteit verkeert, wordt een ontwikkeling van het fort tot<br />
een bed and breakfast accommodatie goed mogelijk geacht. Het verdient daarbij<br />
aanbeveling om de wezenlijke en de monumentaal hoog gewaardeerde onderdelen,<br />
zoals de voorgevel en de indeling van het westelijke deel van het complex, zoveel<br />
mogelijk intact te laten. Deze delen dienen met het oog op de vastgestelde waarden<br />
en de staat waarin sommige onderdelen zich bevinden, bij voorkeur behoudend<br />
te worden gerestaureerd. Daarbij kunnen vensters naar bestaande voorbeelden<br />
worden teruggebracht en deuren en luiken worden hersteld. Ook het terugbrengen<br />
van de steunmuren en het opnieuw aanbrengen van grond tegen deze muur wordt<br />
aangemoedigd. Het aantal noodzakelijk geachte ingrepen dient zich tot een minimum<br />
te beperken waarbij het waardevolle karakter zo min mogelijk wordt aangetast.<br />
Voor ontwikkeling en aanpassing aan bij de beoogde functie horende eisen leent het<br />
oostelijke deel van het fort zich beter. Het aandachtsaccent met betrekking tot de<br />
bestaande monumentale waarden richt zich hier vooral op de voorgevel, waar op de<br />
begane grond vensteropeningen kunnen worden opengebroken en nieuwe vensters,<br />
bij voorkeur naar oorspronkelijke voorbeelden, kunnen worden terug gebracht. De<br />
dikke gevels en brede neggen, maken het mogelijk om eventueel nieuwe deuren<br />
áchter de bestaande te realiseren. Zo zijn er meer ingrepen denkbaar die het<br />
ondersteunende karakter van dit deel van het fort niet of nauwelijks zullen aantasten.<br />
Noodzakelijk geachte wijzigingen in de positief gewaardeerde structuur van muren<br />
en gewelven, moeten mogelijk worden geacht zolang deze ingrepen het waardevolle<br />
karakter niet te zeer verstoren.<br />
In reactie op een concrete vraag van de opdrachtgever (gesteld naar aanleiding van<br />
het conceptrapport) aangaande de bestaande trappen in het gebouw, kan gesteld<br />
worden dat de primaire waarde van de trap gelegen is in de verkeersfunctie en niet<br />
in de materie (er is geen sprake van bijzondere constructie, bewerking of profilering).<br />
Het vervangen van deze trap(pen) wordt, wanneer hiertoe de noodzaak bestaat,<br />
mogelijk geacht, zolang de verbinding tussen begane grond en verdieping blijft<br />
behouden.<br />
Uiteraard verdient het aanbeveling om de beeldverstorende loodsen te verwijderen,<br />
de walgang te reconstrueren (hetgeen goed mogelijk is op basis van de<br />
oorspronkelijke bestekken) en een brug te leggen op de plaats van de huidige dam<br />
die in de jaren zestig in de gracht is gelegd.<br />
35
BAAC bv bouwhistorische <strong>verkenning</strong> Werkendam, fort Bakkerskil<br />
36
BAAC bv bouwhistorische <strong>verkenning</strong> Werkendam, fort Bakkerskil<br />
Literatuur en bronnen<br />
Archieven<br />
Stichting Menno van Coehoorn,<br />
- dossier Bakkerskil<br />
Nationaal Archief<br />
- Ministerie van Defensie. Verbaalarchief van het ministerie van Oorlog (2.13.01)<br />
- Ministerie van Oorlog. Contracten Vestingwerken (2.13.03)<br />
- Ministerie van Waterstaat. Kaarten en tekeningenarchief 1914-1940 (4.WCA)<br />
- Ministerie van Oorlog. Memories van Genie (4.OMM)<br />
- Ministerie van Oorlog. Plans van Vestingen (4.OPV)<br />
Literatuur<br />
Brand, Hans en Jan. De <strong>Hollandse</strong> Waterlinie, 1986<br />
Will, Chris. Sterk Water, de <strong>Hollandse</strong> Waterlinie. 2002 (2 de druk)<br />
Matsier e.a., De Nieuwe <strong>Hollandse</strong> Waterlinie, Zwolle 2001.<br />
Sneep, Treu en Tydeman, Vesting, vier eeuwen verstingbouw in Nederland, s-<br />
Gravenhage 1982.<br />
Websites<br />
www. Nieuwendijksijt.nl<br />
www.werkendam.nl<br />
37
