Länsstyrelsen <strong>Gotlands</strong> län<br />
Kulturmiljö<br />
Tor Sundberg<br />
Kopia till:<br />
Fastighetsägaren<br />
Länsmuseet på Gotland<br />
ATA<br />
avdelningen <strong>för</strong> kulturmiljövård<br />

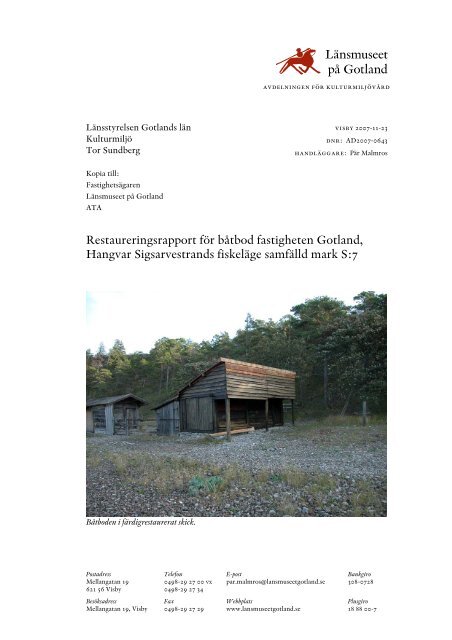

<strong>Restaureringsrapport</strong> <strong>för</strong> <strong>båtbod</strong> <strong>fastigheten</strong> Gotland,<br />
Hangvar Sigsarvestrands fiskeläge samfälld mark S:7<br />
Båtboden i färdigrestaurerat skick.<br />
visby 2007-11-23<br />
dnr: AD2007-0643<br />
handläggare: Pär Malmros<br />
Postadress Telefon E-post Bankgiro<br />
Mellangatan 19<br />
0498-29 27 00 vx par.malmros@lansmuseetgotland.se 308-0728<br />
621 56 Visby<br />
0498-29 27 34<br />
Besöksadress Fax Webbplats Plusgiro<br />
Mellangatan 19, Visby 0498-29 27 29 www.lansmuseetgotland.se 18 88 00-7
Länsmuseet på Gotland 2007<br />
2
Objekt<br />
Båtbod Sigsarvestrands fiskeläge<br />
Kulturhistorisk status<br />
Boden är <strong>för</strong>eslaget som byggnadsminne enligt KML 3 kap 5-6 §.<br />
Byggnaden uppfyller kraven <strong>för</strong> PBL 3 kap12 §<br />
Ägare<br />
Bi Kreimer och Magnus Rietz<br />
Fastighetsbeskrivning<br />
Sigsarvestrands fiskeläge tillhör ett av <strong>Gotlands</strong> <strong>för</strong>nämsta och bäst bevarade<br />
fiskelägen. Fiskeläget ligger placerat på strandremsan ned<strong>för</strong> en hög klintkant<br />
i ett dramatiskt och mycket vackert klintlandskap. Förutom den<br />
sammanbyggda <strong>båtbod</strong>en finns det ytterligare 3-4 bodar med varierande<br />
funktion. Flertalet är bulhusbyggnader med faltak eller spåntak.<br />
Sigsarvestrands fiskeläge.<br />
Länsmuseet på Gotland 2007<br />
3
Byggnadsbeskrivning<br />
Båtboden består av två sammanbyggda huskroppar. Bi och Magnus <strong>båtbod</strong> är<br />
ett bulhus med pulpettak med falor. Tillbyggnaden mot norr är ut<strong>för</strong>d i form<br />
av en resvirkeskonstruktion med en panel med liggande okantade bräder. Det<br />
är inte helt lätt att avgöra hur gammal boden är. Det är inte ovanligt att<br />
byggnader av den här typen återanvänts och flyttats när de inte längre<br />
behövts <strong>för</strong> sin ursprungliga funktion. Det man kan säga om husets ålder på<br />
platsen är att det finns inritat två byggnader på laga skifteskartan från 1893.<br />
Drygt 50 år tidigare, från 1845, finns ytterligare en laga skifteskarta och på<br />
den finns det inte inritat några byggnader alls vid Sigsarvestrand.<br />
Byggnadens tillstånd <strong>för</strong>e restaurering<br />
Se arbetsbeskrivning ut<strong>för</strong>d av Cecilia Boman, längst bak i dokumentet.<br />
Antikvariska utgångspunkter<br />
Se arbetsbeskrivning ut<strong>för</strong>d av Cecilia Boman, längst bak i dokumentet.<br />
Arbetsbeskrivning<br />
Se arbetsbeskrivning ut<strong>för</strong>d av Cecilia Boman, längst bak i dokumentet.<br />
Byggnadsentreprenör<br />
Henrik Larsson & Nicklas Mickelin<br />
Byggmöten<br />
Startmöte 2007-07-11<br />
Se även bifogat protokoll, längst bak i dokumentet.<br />
Kostnader<br />
Från det statliga 28:25 anslaget betaldes det ut 45 000 kr exkl moms <strong>för</strong><br />
byggnadsåtgärder. Vilket motsvarar ca 80 % av totalkostnaden. Därutöver<br />
betaldes det ut 8 660 kr <strong>för</strong> antikvarisk kontroll och dokumentation.<br />
Källor<br />
Lantmäteriets hemsida, historiska kartor.<br />
Länsmuseet på Gotland 2007<br />
4
Slutbesiktning<br />
2007-09-21, se bifogat intyg längst bak i dokumentet.<br />
På plats gick vi igenom åtgärderna och Henrik visade vad som gjorts.<br />
På en del punkter blev det <strong>för</strong>ändringar gentemot arbetsbeskrivningen. Se<br />
även startmötesprotokoll.<br />
• Alla takets falor byttes ut. Orsaken var att de var sämre än väntat.<br />
• Fler bitar av takstolskonstruktionen fick bytas än det var tänkt från<br />
början inkl samtliga åsar. Orsaken var att de var sämre än väntat.<br />
• Östra gavelns södra hörnstolpe lagades.<br />
• Några av den södra gavelns översta okantade brädor byttes ut.<br />
Båtbodens östra fasad i färdigrestaurerat skick.<br />
Länsmuseet på Gotland 2007<br />
5
Faltaket i färdigrestaurerat skick.<br />
Pär Malmros<br />
Bebyggelseantikvarie<br />
Länsmuseet på Gotland 2007<br />
6
LÄNSMUSEET<br />
PÅ GOTLAND<br />
THE COUNTY MUSEUM OF GOTLAND, SWEDEN<br />
Kulturmiljövård<br />
Visby 2007-12-18<br />
Arbetsbeskrivning <strong>för</strong> restaurering av <strong>båtbod</strong> Hangvar, Sigsarvestrand.<br />
Samtliga foton: <strong>för</strong>fattaren 2005.<br />
Cecilia Boman<br />
Byggnadsantikvarie<br />
Magnus Rietz<br />
Box 1195<br />
131 27 NACKA STRAND<br />
Dnr 2005-1355<br />
Postadress Besöksadress Telefon Fax E-post Postgiro Bankgiro<br />
Mellangatan 19 Strandgatan 10 0498-29 27 00 vx 0498-29 27 53 info@lansmuseetgotland.se 18 88 00-7 308-0728<br />
SE-621 56 VISBY VISBY 0498-29 27 42 cecilia.boman@lansmuseetgotland.se<br />
www.lansmuseetgotland.se
Objekt<br />
Hangvar Sigsarvestrand<br />
Ägare<br />
Magnus Rietz 0706 – 01 07 01 eller Bi Rietz 0736-88 96 21. Till mangårdsbyggnaden på<br />
Hangvar Sigsarve 0498-24 11 40, fastighetsägaren bor ej där permanent men relativt<br />
regelbundet.<br />
Byggnadsbeskrivning<br />
Ålderdomlig <strong>båtbod</strong> upp<strong>för</strong>d i bulhusteknik, tillbyggd med regelverksstomme vid en<br />
senare tidpunkt. Bulhuskonstruktionen finns kvar i två väggar; södra långsidan<br />
(framsidan) samt östra gaveln. Den norra långsidans bulhuskonstruktion har <strong>för</strong>ändrats<br />
då byggnaden byggdes ut med en regelverkskonstruktion. Kvar finns hörnstolparna.<br />
Byggnaden har ett över framsidan framskjutande faltak som sluttar nedåt mot den<br />
tillbyggda delen på boden. Faltaket består av ett underliggande lager kantade falor med<br />
vattrännor samt ett överliggande lager falor av okantat virke. Det övre lagret saknar i<br />
huvudsak vattrännor.<br />
Det framskjutande taket vilar på tre stolpar som står nedgrävda i den steniga stranden.<br />
Det framskjutna taket skapar ett mindre loft över framsidan. Taket är klätt med liggande<br />
okantat sågat virke på sidorna, en tämligen enkel konstruktion men som <strong>för</strong>medlar ett<br />
ålderdomligt intryck.<br />
Byggnadens port <strong>för</strong> båten vetter av <strong>för</strong>klarliga skäl mot havet. Portarna har blivit utbytta<br />
vid ett senare datum. I tillbyggnaden finns ytterligare en port. På södra långsidan finns en<br />
enkel plankdörr.
Kulturhistorisk värdering<br />
Båtbodarna på Gotland är sällsynta och ytterst få <strong>båtbod</strong>ar finns bevarade, det rör sig om<br />
inte fler än tio stycken <strong>båtbod</strong>ar totalt sett på hela Gotland. Nästan alla finns på norra<br />
Gotland, och befinner sig i ett mer eller mindre gott skick. Båtboden på Sigsarvestrand tillhör<br />
en av de bäst bevarade <strong>båtbod</strong>arna och har därmed ett högt kulturhistoriskt värde genom sin<br />
autenticitet och sällsynthet. Dessutom har det ett högt miljöskapande värde genom sin<br />
placering i den av Länsstyrelsen inventerade tretton fiskeläger av riksintresse. Byggnaden<br />
är <strong>för</strong>eslagen att upptas som byggnadsminne.<br />
Kulturhistoriskt mål <strong>för</strong> restaureringen<br />
Varje del som byts ut skall utformas tekniskt likt sin <strong>för</strong>laga och i största möjliga mån<br />
skall metod och material vara likt befintligt. Användandet av traditionella metoder och<br />
material skall eftersträvas. Arbetet på Hangvar Sigsarvestrand syftar i huvudsak till att lappa och<br />
laga den befintliga <strong>båtbod</strong>en; inte renovera till nyskick.<br />
Förutsättningar<br />
Senast tre veckor <strong>för</strong>e byggstart skall antikvarisk kontrollant meddelas. Innan arbetena<br />
påbörjas skall ett startmöte äga rum där entreprenör, ägare, antikvarisk kontrollant<br />
(länsmuseet) och representant <strong>för</strong> länsstyrelsen kallas.<br />
Skadebild<br />
Faltaket är i dåligt skick på både <strong>båtbod</strong>en och dess tillbyggnad. Takstolskonstruktionen<br />
består av fem ”halva” takstolar som vilar på hammarbanden. På takstolarna ligger ett<br />
faltak. Faltaket består av ett underliggande lager kantade falor med vattrännor samt ett<br />
överliggande lager falor av okantat virke. Det övre lagret saknar i huvudsak vattrännor.<br />
Vattnet rinner in och orsakar rötskador på både takstolskonstruktionen och<br />
hammarbandet.
På östra gaveln är marknivån <strong>för</strong>höjd. Dels beror det på trädet som står <strong>för</strong> nära<br />
byggnaden, grenarna skaver mot huset och skuggar fasaderna, som lövar varje höst och<br />
höjer marknivån. Dels beror det på sluttningen där mycket löv och jordrester rasar ner<br />
under året, och inte skottas undan.<br />
Syllen är i dåligt skick. Rötskador och ligger till viss del dold under jord. Svillfodret<br />
(prismahugget?) är ok. Bulorna är ok. Hörnstolpen mot norr är dålig. Rötskador i övre<br />
delen. Hörnstolpen mot söder ok.<br />
På södra långsidan är marknivån utmärkt. Torrt och på en lagom nivå. Syllen på<br />
byggnaden är dålig. Svillfodret är ok. Första bulan är i dåligt skick, de övriga är ok.<br />
Hörnstolpen mot väster är dålig. Yttre stolpar är ok.<br />
På västra gaveln är syllen är ok. Gaveln har inga bulor, har ersatts med stående panel. Två<br />
stora portar vetter mot havet, vilka är i gott skick. Hörnstolpen mot norr är dålig.<br />
På norra långsidan har väggen ersatts av tillbygge. Tillbygget är i gott skick.<br />
Arbetsbeskrivning<br />
Byggnaden är 4 x 6 meter (5 x 6m med utskjutande tak).<br />
Tak<br />
Falorna demonteras och besiktigas. De falor som är tjänliga skall återanvändas. I<br />
synnerhet gäller det de äldre okantade falorna.<br />
Takstolarna besiktigas.<br />
Vid en okulärbesiktning<br />
verkar det endast vara<br />
den tredje takstolen<br />
(sett från östra väggen)<br />
som är kraftigt<br />
rötskadad i nedre delen.<br />
Takstolens lagas i med<br />
nya delar som<br />
blixtskarvas alternativt<br />
bytes i sin helhet.<br />
Hammarbandet lagas i<br />
alternativt byts i sin<br />
helhet.<br />
Mer exakta bedömningar får göras på plats i samråd med antikvarisk kontrollant.<br />
Östra gaveln<br />
Trädet klappas alternativt avverkas. Marken grävs ur / marknivån sänks.<br />
Syllen besiktigas. Rötskadade delar lagas alternativt byts i sin helhet. Hörnstolpen mot<br />
söder besiktigas. Rötskadade delar lagas i alternativt byts i sin helhet.<br />
Södra långsidan<br />
Syllen besiktigas. Rötskadade delar lagas alternativt byts i sin helhet. Första bulan byts.<br />
Hörnstolpen mot väster besiktigas. Rötskadade delar lagas i alternativt byts i sin helhet.
Västra gaveln<br />
Hörnstolpen mot norr besiktigas. Rötskadade delar lagas i alternativt byts i sin helhet.<br />
Norra långsidan<br />
Ingen åtgärd. Interiöra arbeten såsom hammarbandet. (Se tak)<br />
För allt trä gäller: virke av samma kvalitet, bearbetning och egenskaper som ursprungligt<br />
skall användas vid ilagningar och byten. Vid rivning av rötskadade delar skall rötskadad<br />
del tas bort intill friskt virke. Vid misstanke om svamp- eller insektsangrepp skall detta<br />
undersökas <strong>för</strong>e fortsatt åtgärd. För samtligt nytt virkesmaterial gäller vinterfällt<br />
kärnvirke av hög kvalitet.<br />
För de bytta delar som kommer att bli synliga exteriört är det önskvärt att virket är<br />
grånat. Alternativt får ytorna patineras in med hjälp av järnvitriol så att de<br />
överensstämmer med kringliggande delar. Interiört finns inga dylika krav.<br />
På fastighetsägarnas gård Sigsarve Hangvar finns bulor sparade från en äldre byggnad. En<br />
besiktning bör göras huruvida dessa är möjliga att använda vid restaureringen av<br />
<strong>båtbod</strong>en.<br />
Antikvariska överkostnader<br />
Följande delar med<strong>för</strong> antikvariska överkostnader:<br />
- Faltaket på den äldre delen av <strong>båtbod</strong>en, med tillhörande delar såsom<br />
hammarband och takstolar.<br />
- Tillkommande merkostnader vid arbeten med ilagningar av befintligt rötskadat<br />
virke.<br />
- Patinering av nytt virke.
Magnus Rietz<br />
Sigsarve Hangvar<br />
62034 Lärbro<br />
Kopia till:<br />
Länsstyrelsen<br />
Henrik Larsson<br />
avdelningen <strong>för</strong> kulturmiljövård<br />
Startmötesprotokoll ang båthus Sigsarve strand<br />
Närvarande: Henrik Larsson, Niklas Mickelin samt undertecknad<br />
Hangvar 2007-07-11<br />
Vid besöket hade man frilagt delar av de bärande konstruktionerna så att<br />
man kunde få en bra överblick av skadeläget.<br />
På plats gick vi igenom vilka åtgärder som skall göras och på vilket sätt. Efter<br />
diskussioner på plats anser undertecknad att följande <strong>för</strong>ändringar gentemot<br />
tidigare överenskommelser (enligt arbetsbeskrivning ut<strong>för</strong>d av Cecilia Boman<br />
och vid diskussioner mellan fastighetsägaren och Henrik Larsson) att <strong>för</strong>edra:<br />
• Hörnstolpen i nordöstra hörnet kan lagas i stället <strong>för</strong> att bytas ut.<br />
• Den mittersta stolpen på framsidan lämnas utan åtgärd, eftersom den<br />
har en frisk kärna och där<strong>för</strong> har fullgod teknisk funktion, även om<br />
ytveden på den nedre delen vittrat bort.<br />
• Att man undviker lagning av hörnstolpen vid ingångsdörren.<br />
Båthuset är tillkommet med begränsade resurser och återanvänt virke. Det är<br />
inte heller helt osannolikt att anta att byggnaden som helhet flyttats till<br />
platsen när den tjänat ut som byggnad på annat håll. För att behålla<br />
byggnadens kulturhistoriska värden bör man minimera insatserna och<br />
undvika att göra <strong>för</strong> mycket. Hur väl en lagning än ut<strong>för</strong>s kommer den alltid<br />
att vara synlig och påverka helhetsintrycket. Byggnaden är påverkad av tidens<br />
tand och det är också det som ger byggnaden dess karaktär.<br />
Med vänlig hälsning<br />
Pär Malmros<br />
Bebyggelseantikvarie<br />
Postadress Telefon E-post Bankgiro<br />
Mellangatan 19<br />
0498-29 27 00 vx par.malmros@lansmuseetgotland.se 308-0728<br />
621 56 Visby<br />
0498-29 27 34<br />
Besöksadress Fax Webbplats Plusgiro<br />
Mellangatan 19, Visby 0498-29 27 29 www.lansmuseetgotland.se 18 88 00-7
Change language
