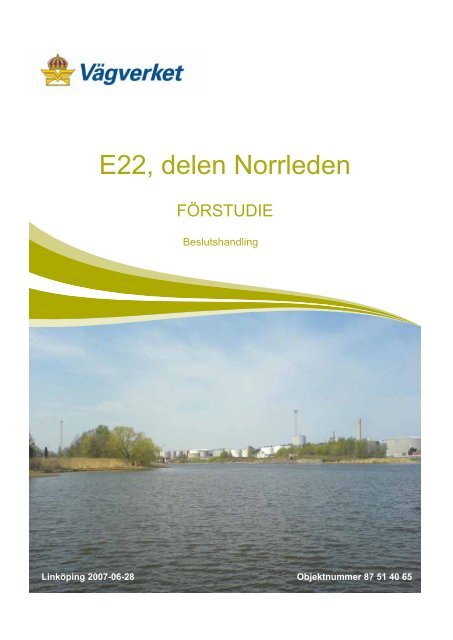

E22, delen Norrleden

E22, delen Norrleden

FÖRSTUDIE

Beslutshandling

Linköping 2007-06-28 Objektnummer 87 51 40 65

Vägverket Region Sydöst

Jonas Danielsson, projektledare

Box 494, 581 06 Linköping

Besöksadress: Ågatan 31

tfn: 013-28 90 45

Vägverket Konsult

Patrik Risberg, uppdragsansvarig

Per Axelsson, handläggare

Emely Knudsen, handläggare

Box 412, 581 04 Linköping

Besöksadress: Repslagaregatan 4

tfn: 013-24 46 28

Innehållsförteckning

Sammanfattning 4

1 Inledning 5

1.1 BAKGRUND 5

1.2 MÅL 7

1.3 PLANERINGSPROCESSEN 8

1.4 FYRSTEGSPRINCIPEN 9

2 Trafikförutsättningar 10

2.1 INFRASTRUKTUR 10

2.2 TRAFIK 12

3 Markanvändning 15

3.1 OMRÅDESBESKRIVNING 15

3.2 KOMMUNALA PLANER 15

3.3 ÖVRIGA PLANER 16

3.4 BEBYGGELSE OCH VERKSAMHETER 17

4 Miljöförutsättningar 19

4.1 BOENDEMILJÖ 19

4.2 NATUR OCH FRILUFTSLIV 20

4.3 KULTURMILJÖ 22

5 Byggnadstekniska förutsättningar 24

5.1 GEOTEKNIK 24

5.2 LEDNINGAR 24

5.3 BERGRUM 25

5.4 BEFINTLIGA TRAFIKPLATSER 25

6 Problemanalys 27

6.1 TILLGÄNGLIGT TRANSPORTSYSTEM 27

6.2 HÖG TRANSPORTKVALITET 27

6.3 POSITIV REGIONAL UTVECKLING 28

6.4 SÄKER TRAFIK 28

6.5 GOD MILJÖ 28

6.6 JÄMSTÄLLT TRANSPORTSYSTEM 28

7 Tänkbara åtgärder 29

7.1 NOLLALTERNATIV 29

7.2 STEG 1 29

7.3 STEG 2 29

7.4 STEG 3 29

7.5 STEG 4 29

7.6 KOSTNADER 33

7.7 RISKER 34

8 Samråd 36

9 Fortsatt arbete 38

9.1 FÖRSTUDIESKEDET 38

9.2 FORTSATT PLANERING 38

9.3 ETAPPUTBYGGNAD 38

10 Källförteckning 39

Bilaga 1 VÄGHÅLLNINGSMYNDIGHETENS STÄLLNINGSTAGANDE

Bilaga 2 LÄNSTYRELSENS BESLUT OM BETYDANDE MILJÖPÅVERKAN

Sammanfattning

Idag finns ingen fungerande länk som förbinder

E22 med E4 och riksvägarna 51 och 55 och

som dessutom fungerar som en tillfartsväg för

utifrån kommande trafik till transportcentrum

på Händelö. Istället går trafiken genom staden

förbi Östra Promenaden - Hamnbron - Ståthögaleden

- E4 eller Söderleden - Riksvägen - E4.

Detta skapar problem för stadens bilnät, särskilt

gällande trafiksäkerhet, tillgänglighet, framkomlighet,

störningar och stadsmiljö.

trafikplats Herstadberg och trafikplats Ljura bör

utformas med fyra körfält, två i vardera riktning

åtskiljda av mitträcke. Norrleden bör ha samma

standard som Söderleden.

En ny led i den östra delen av Norrköping är

därför tänkt att skapa en gen förbindelse med

E4 norrifrån samt avlasta de centrala delarna av

staden och på så sätt förbättra stadsmiljön. Tillsammans

med Söderleden är det tänkt att Norrleden

ska utgöra en ringled kring Norrköping.

Målen med att skapa en ny trafikled, Norrleden,

är att:

• minska trafikbelastningen i Norrköpings

centrala delar för att skapa en bättre trafikmiljö

med ökad trafiksäkerhet och

framkomlighet

• skapa en ökad tillgänglighet för logistikområdena

på Händelö

• åstadkomma en bättre miljö med hänsyn

till bullernivåer, luftföroreningar och

stadsmiljö

• tillgodose trafikförsörjningen i Norrköpings

östra delar ur såväl nationellt, regionalt och

lokalt perspektiv

Norrleden planeras bli en mötesfri väg där alla

korsningar är planskilda. Bro och tunnel/bro

kommer att byggas vid Motala ström respektive

Lindökanalen. Leden kommer att anslutas till

vägnätet på Händelö i en förbindelsepunkt.

Förslaget omfattar att Norrleden, vars sträckning

kommer bli runt 9 km, och som byggs mellan

4

1 Inledning

1.1 BAKGRUND

Sedan 1960 har Händelö varit ett tilltänkt område

för hamn- och industriverksamhet. Efter att

kommunen år 1999 bildade Norrköpings transportcentrum

har utvecklingen gått framåt för

att idag vara en av Sveriges största centrum för

godstransporter. För att underlätta hanteringen

av den ökande mängden gods i kommunen behöver

förbättringar av infrastrukturen göras,

framförallt kopplingen till hamnen på Händelö

där en kombiterminal håller på att byggas. Vägverket

och Norrköpings kommun har därför

gemensamt beslutat att studera möjligheten för

en ny trafikled över Händelö, kallad Norrleden.

Denna är ska förbinda E22 med E4 och riksvä-

garna 51 och 55 då det idag inte finns en fungerande

länk mellan dessa, se bild 1. Istället går

trafiken genom staden förbi Östra Promenaden

- Hamnbron - Ståthögaleden - E4 eller Söderleden

- Riksvägen - E4. Detta medför att framkomligheten

är låg under rusningstrafik längs

Östra Promenaden och Söderleden och man

har även stora problem med luftföroreningar

och buller. Norrleden är därför tänkt att fungera

som tillfartsväg för utifrån kommande trafik

till transportcentrum på Händelö samt att kunna

avlasta de centrala delarna av staden och på så

sätt förbättra stadsmiljön. Tillsammans med Söderleden

är det tänkt att Norrleden ska utgöra en

ringled kring Norrköping.

Bild 1. Förslag på Norrköpings framtida vägnät enligt Kommunikationsprogram för staden 2002.

5

Inledning

Tidigare utredningar

År 2002 antog Norrköpings kommun en översiktsplan

och ett kommunikationsprogram för

staden. I kommunikationsprogrammet beskrivs

behovet av att kunna avlasta de centrala delarna

av gatunätet från utifrånkommande trafik och

tung trafik genom att bygga upp ett yttre system

av ringvägar. På så sätt ska bättre tillgänglighet

till bland annat logistikområdena på Händelö

kunna erbjudas. I kommunikationsprogrammet

föreslås Norrleden som ny trafikled.

I den fördjupade översiktsplanen för Händelö

som upprättades i oktober 2005 har en samman-

fattning av planens konsekvenser gjorts gällande

ekonomi, miljö och socialt för Norrleden.

Bland annat förbättrar den tillgängligheten och

ger bättre förutsättningar för trafikregleringar i

staden som kan förbättra trafikmiljön.

Norrköpingspaketet är en annan utredning i vilken

Banverket, Sjöfartsverket, Vägverket och

Luftfartsverket har pekat ut Malmö, Göteborg,

Stockholm och Norrköping som intermodala

noder. Norrköpingspaketet står för samlade

infrastrukturinvensteringar som ska utveckla

Norrköping som transportcentrum och intermodal

nod. I Norrköpingspaketet är Norrleden ett

centralt delprojekt.

Tpl Ingelsta

Tpl Herstadberg

Bravikenvägen

Oceangatan

Stockholmsvägen

Hanholmsvägen

Händelöbron

E4

Ståthögavägen

Packhusrondellen

Sjötullsgatan

Lindövägen

Riksvägen

Östra Promenaden

209

Söderleden

Tpl Ljura

E22

Bild 2. Utredningsområde för Norrleden.

6

Inledning

Möjliga nybyggnadsalternativ

Rapporten ”Utredning om trafiksystemets utformning

i södra och östra delarna av Norrköping”

har tagits fram på uppdrag av Vägverket

och Norrköpings kommun och behandlar hur

E22 och trafiksystemet i Norrköping kan utvecklas

på lång sikt. Denna visar att det finns

påtagliga brister i den östra delen av stadens bilnät,

särskilt gällande trafiksäkerhet, tillgänglighet,

framkomlighet, störningar och stadsmiljö.

I utredningen redovisas olika alternativ till hur

trafiksystemet ska kunna utformas för att förbättra

ovan nämnda brister.

Utmed befintlig sträckning - västerled

Detta alternativ omfattar två varianter, för den

ena leds trafiken via Söderleden och södra motorvägsinfarten

till E4. Den andra innehåller

Söderleden, som är gemensam för E22-trafik

söderut och norrut, motorvägsinfarten för trafik

söderut och Riksvägen - Stockholmsvägen för

trafik norrut.

Med detta alternativ kvarstår svårigheterna med

att nå Händelö från E4, då det fortfarande innebär

betydande omvägar för trafiken norrut. På

Söderleden kommer trafikmängden att öka vilket

innebär att problem med buller och luftföroreningar

också kommer att öka. Alternativet avlastar

dessutom inte centrum.

Österled mot Åby

Österleden utgår från Söderleden vid Sjötullsgatan,

passerar Lindökanalen och ansluter i norr

till Bravikenvägen. Trafiken är till största del

omfördelad från Östra Promenaden.

För trafik mot E4 Stockholm och riksväg 55 är

E22 via Österleden mot Åby ett tidsmässigt konkurrenskraftigt

alternativ. Trafik som ska mot

riksväg 51 får dock en kortare och snabbare resa

via Östra Promenaden och Söderleden, vilket

gör att framkomligheten på dessa stråk kvarstår.

Likaså får den tunga trafiken samma omvägar

som idag till Händelö från E4 söder.

Norrleden

Norrleden utgår från Söderleden, trafikplats

Ljura, passerar Lindökanalen med tunnel eller

bro och fortsätter mot Bravikenvägen, passerar

på bro Motala Ström, går söder om Herstadberg,

passerar på bro över stambanan och ansluter till

befintlig trafikplats vid E4.

E22 via Norrleden är tidsmässigt konkurrenskraftig

för trafik mot både E4/riksväg 55 och

riksväg 51. Med Norrleden får Händelö dessutom

mycket bättre tillgänglighet från E4, se

bild 2.

Då detta alternativ skapar god tillgänglighet till

transportcentrum på Händelö för trafik både från

norr och söder samt avlastar de centrala delarna

av Norrköpings trafiknät kommer detta förslag

utredas närmare.

Syfte och avgränsning

Förstudien ska beskriva de befintliga förutsättningarna

som råder och utgöra ett underlag för

fortsatt planering. Den ska även ligga till grund

för länsstyrelsens beslut om projektet medför

betydande miljöpåverkan.

Förstudien omfattar ett område som sträcker sig

mellan E22 (trafikplats Ljura) till E4 (trafikplats

Ingelstad/Herstadberg) via Händelö, se bild 2.

1.2 MÅL

Projektmål

Målen med att skapa en ny trafikled, Norrleden,

är att:

• minska trafikbelastningen i Norrköpings

centrala delar för att skapa en bättre trafikmiljö

med ökad trafiksäkerhet och

framkomlighet

• skapa en ökad tillgänglighet för logistikområdena

på Händelö

• åstadkomma en bättre miljö med hänsyn

till bullernivåer, luftföroreningar och

stadsmiljö

7

Inledning

• tillgodose trafikförsörjningen i Norrköpings

östra delar ur såväl nationellt, regionalt och

lokalt perspektiv

Nationella mål

Enligt riksdagens beslut i juni 1998 är Vägverkets

övergripande mål inom transportpolitik att

säkerställa en samhällsekonomiskt effektiv och

långsiktigt hållbar transportförsörjning för medborgarna

och näringslivet i hela landet. Målet

har preciserats i följande sex delmål som anger

den långsiktiga ambitionsnivån:

• tillgängligt transportsystem

• hög transportkvalitet

• säker trafik

• god miljö

• positiv regional utveckling

• jämställt transportsystem

Regeringen har även satt upp 16 nationella miljökvalitetsmål

som utgör den övergripande ledningen

för det miljöpolitiska arbetet i Sverige.

Dessa syftar till att beskriva och precisera det

tillstånd i miljön som behövs för att samhället

ska vara ekologiskt hållbart. Målformuleringarna

som har en allmän karaktär har ytterligare preciserats

och anpassats sektorsvis och geografiskt.

Regionala mål

I miljöprogrammet för Östergötland pekar länsstyrelsen

ut insatser inom tre problem- och

åtgärdsområden som har särskild prioritet för

Östergötlands miljöarbete under de närmaste

tio åren.

• Övergödningsfrågorna

• Kulturlandskapsfrågorna

• Energi- och transportfrågorna

För varje problem- och åtgärdsområde ska

samlade handlingsprogram tas fram för att

förtydliga kopplingen mellan prioriterade

miljömål och åtgärder.

8

Kommunala mål

I översiktsplan 2002, utvecklingsplan för

staden, görs en sammanställning av frågor som

är särskilt viktiga vid en analys av kommunens

visions- och måldokument och som kan vara av

intresse för Norrleden:

• Att göra kommunen till en attraktiv bostads-

och etableringsort och att kunna

erbjuda ett stort urval av alternativ

• Att vårda och utveckla Norrköpings

karaktärsdrag; den täta stadskärnan, spårvagnsnätet

samt närheten och tillgängligheten

till Strömmen

• Att vårda och utveckla tätortens grönstruktur

• Att skydda och tillhandahålla information

om områden som av olika anledningar är

skyddsvärda eller som kan medföra

begränsningar av markanvändningen.

Trafiken berörs av flera olika mål i olika dokument

med delvis olika syfte och inriktning.

Tillsammans ger de dock följande bild av Norrköpings

framtida trafiksystem:

Infrastrukturen skall förbättras och kommunen

utvecklas till ett centrum för godstransporter.

Samtidigt skall kollektiv-, gång- och cykeltrafiken

utgöra prioriterade trafikslag och utgöra

tillräckliga attraktiva alternativ för att främst

pendlingstrafiken skall kunna begränsas till

nivåer där gällande miljökvalitetsnormer klaras

och där bullersituationen väsentligt förbättras.

Den fysiska planeringen skall på sikt också ge

förutsättningar för ett minskat behov av transporter.

1.3 PLANERINGSPROCESSEN

Väglagen

Vid alla åtgärder på det statliga vägnätet ska

en förstudie upprättas enligt väglagen. Förstudiens

syfte är att inventera och klarlägga förutsättningarna

inför det fortsatta arbetet samt att

Inledning

fungera som underlag för beslut om projektet

ska drivas vidare. Med förstudien som underlag

beslutar Länsstyrelsen om projektet kan antas

medföra betydande miljöpåverkan enligt miljöbalken

6 kap 4 §.

Har det i förstudien klarlagts att alternativa vägsträckningar

behöver studeras upprättas en vägutredning.

Vägutredningen ska utgöra underlag

för val av vägsträckning och trafikteknisk standard.

Alternativa vägsträckningar ska jämföras

såväl mellan varandra som med alternativet att

behålla befintlig väg. Vägutredningen ska

inkludera en miljökonsekvensbeskrivning som

ska godkännas av länsstyrelsen.

Efter att en vägutredning har upprättats tas en

arbetsplan fram som avser projektering av en

väg inom vald korridor. Arbetsplanen utgör en

formell handling som bland annat reglerar

vägens fysiska och miljömässiga intrång. I detta

skede vägs enskilda och allmänna intressen mot

vägens funktion och standard. Till arbetsplanen

utarbetas en miljökonsekvensbeskrivning för de

åtgärder som redovisas i arbetsplanen.

Om det endast finns en aktuell vägsträckning

kan planeringsprocessen gå direkt från förstudie

till arbetsplan, se bild 3.

Plan- och bygglagen

Vägprojekt kräver samordning med den kommunala

planeringen på olika nivåer varför även

PBL-lagstiftningen blir relevant. Samordning

måste bland annat ske med översiktsplaner,

fördjupade översiktsplaner samt detaljplaner.

1.4 FYRSTEGSPRINCIPEN

I Vägverket används den så kallade fyrstegsprincipen

som ett allmänt förhållningssätt i

åtgärdsanalyser för vägtransportsystemet.

Följande fyra steg av åtgärder analyseras i

förstudien:

1. Åtgärder som påverkar transportbehovet

och valet av transportsätt

2. Åtgärder som ger effektivare utnyttjande

av befintligt vägnät

3. Vägförbättringsåtgärder

4. Nyinvesteringar och större ombyggnadsåtgärder

Vägar

Övrig markanvändning

Ingen fortsatt planering

FÖRSTUDIE

VÄGUTREDNING

Miljökonsekvensbeskrivning

(MKB)

ARBETSPLAN

Miljökonsekvensbeskrivning

(MKB)

ÖVERSIKTSPLAN

DETALJPLAN

Bygglovhandling

Allmänna

intressen

väger tungt

Enskilda

intressen

väger tungt

Bygghandling

Bygghandling

Bild 3. Planerings- och projekteringsprocessen enligt Väglagen samt Plan- och bygglagen.

9

2 Trafikförutsättningar

2.1 INFRASTRUKTUR

I Norrköping pågår en satsning med att utveckla

Norrköping som ett intermodalt transportcentrum.

Satsningen görs med utgångspunkt

från de goda infrastrukturella förutsättningar

som finns i Norrköping, det geografiska läget

och bedömningar som visar att Norrköpings

hamn kommer att växa under de närmaste åren.

Till hamnen finns direktanknytning till de stora

transportstråken, både E4 och E22 passerar

Norrköping, liksom Södra stambanan som är

knuten till hamnen genom ett utbyggt industrispårnät.

Dessutom ligger Kungsängens flygplats

inte långt från hamnen och centrum.

Om planerna blir förverkligade förväntas lastbilstrafiken

i Norrköping öka mer än personbilstrafiken

då totalt sett större mängder gods

kommer att hanteras i staden: på väg, järnväg,

med båt och flyg.

Vägnät

Flera stora vägar strålar in mot Norrköping. Väg

E4 som passerar väster om staden har motorvägsstandard

och tillhör det nationella vägnätet,

detsamma gäller väg E22 från Kalmar. Dessutom

kommer väg 51 från Finspång/Örebro,

väg 55 från Katrineholm/Uppsala, väg 799 från

Husby och väg 209 från Arkösund. Se bild 4.

Vägnätet i Norrköping består av ett överordnat

gatunät med genomfarter/infarter och huvudgator.

De stora infarts-/genomfartsvägarna såsom

E22, gamla E4 och Söderleden används

av övergripande trafik genom staden och trafik

till och från staden från det omgivande nationella

och regionala väg-nätet. Genomfarterna/

infarterna strålar in mot centrum och bildar ett

yttre ringledssystem genom stadens ytterområde.

Innanför och mellan dessa finns huvudgatorna

som förmedlar trafik mellan stadens olika

delar.

Bild 4. Översiktskarta över Norrköpings nuvarande infrastrukturförutsättningar.

10

Trafikförutsättningar

Industrispårsystem i Norrköping

Industrispårsystemet är väl utbyggt i Norrköping.

Det ansluter till Banverkets spår på sex

platser samt till 19 olika fastigheter utöver Norrköpings

hamn och Stuveri AB:s fastigheter. De spårområden

som används mest är Händelöspåret

och Södra Hamnspåret.

Händelöbron används för vagnar, vars tåg

kommit in på godsbangården i Norrköping,

som ska transporteras till Händelö. Bron är det

enda alternativet för järnvägsanslutning till

Händelö och utgör således en svag länk i industritransportsystemet.

Banverket utarbetar en förstudie för ett nytt

industrispår till kombiterminalen på Händelö.

Den mest aktuella dragningen för det nya spåret

går via Kardonbron till Händelö, se bild 5.

Bild 5. Förslag till ett framtida industrispår till Händelö. Källa: Norrköpings

Hamn och Stuveri AB 2004.

11


Hamnen

Norrköpings hamn är en av Sveriges största och

modernaste fullservicehamnar, den omfattar

5 500 meter kajer och har en lagringskapacitet

på nästan 400 000 m 2 . Hamnen består av fyra

delområden, Inre hamnen, Pampushamnen,

Djurön och Braviken och hanterar de flesta

typer av gods men främst skogs-, stål-,

spannmål- och petroleumprodukter samt

containergods och konsumtionsvaror. Den årliga

godsmängden uppgår till 4 miljoner ton.

Export och import sker till och från i stort sett

hela världen.

Kungsängens flygplats

Kungsängens flygplats utmed väg 209 har

såväl nationella som internationella flygförbindelser

och målet är att den ska fortsätta

utvecklas. Såväl Kungsängens flygplats som

hamnen med tillhörande anläggningar är utpekade

som riksintresse.

Bild 7. Kungsängens flygplats i Norrköping.

2.2 TRAFIK

Bild 6. Pampushamnen.

Kombiterminal

2002 integrerades en kombiterminal i hamnområdet

vid Norrköpings containerterminal,

Öhmansterminalen. Denna form av kombiterminal

var den första i sitt slag i landet vilket

har gjort Norrköpings hamn till en viktig

omlastningsterminal för containertransporter

mellan sjöfart, väg och järnväg. Inom en fyraårsperiod

väntas containervolymen öka och i

samband med detta planeras det också för att

flytta containerverksamheten till Pampushamnen

på Händelö. Byggandet av en ny anläggning för

kombitrafik påbörjades därför år 2005.

Biltrafik

Från E22 och västerut har Söderleden mellan

14-21000 fordon per dygn. Norra infarten har

som mest 32000 fordon per dygn på avsnittet

norr om Ståthögavägen. Trafikmängden på väg

209 samt Lindövägen är 12800 fordon per vardagsmedeldygn,

öster om Söderleden fram till

korsningen Smedbygatan och 10500 därefter,

respektive 12800 fordon per vardagsmedeldygn

öster om Söderleden och 9800 väster om denna.

I den södra delen av Östra Promenaden uppgår

trafiken till cirka 19000 fordon per dygn och

norr om Lindövägen till 24000. Avsnittet över

Hamnbron är en av de mest belastade inom

stadsområdet med en trafikmängd på 30000

fordon per dygn. Packhusrondellen trafikeras

av 40000 fordon per dygn varav nästan 5000 är

lastbilar.

12


±

¬

¬

¬

Bild 8. Riksintresse för kommunikation, hela området ingår dessutom i riksintresse för flyg.

¬

¬

¬

Teckenförklaring

¬

riksintresse sjöfart-hamn

riksintresse väg

riksintresse järnväg

riksintresse sjöfart-farled

Tabell 1 visar trafikmängden på utvalda vägsträckningar

från år 2002, siffrorna avser antalet

fordon per vardagsmedeldygn.

Vägavsnitt

Trafikmängd

Händelöbron 7800

Oceangatan 2400

Bravikenvägen norr 5200

om Oceangatan

Tabell 1. Trafikflöden längs utvalda vägavsnitt. Källa:

Fördjupad översiktsplan för Händelö.

Den senaste undersökningen gällande genomfartstrafik

är från 1987. I denna beskrivs det att

E4 hade störst genomfart med 5400 fordon mot

Stockholm och 1700 mot Katrineholm. Genomfarten

längs E22 mot E4 hade 1000 fordon per

dygn. Genomfarten på E22 uppgick till 2000

fordon per dygn där merparten gick norrut mot

E4 och riksvägarna 51 och 55. Se bild 3.

Båttrafik

Via Lindökanalen anlöper fartyg till Norrköpings

hamnområde, inre kajplatserna samt Sjöfartsverket

Karlsro. Det genomsnittliga antalet

anlöp mellan åren 2002-2004 var cirka 1175 per

år. Detta innebär att fartygstrafiken gör cirka 6,5

passager per dag via Lindökanal. Fartyg upp till

30 000 ton med bredd 20 m och längd 180 m

kan trafikera farleden genom Lindö kanal.

Kollektivtrafik

Kollektivtrafiken inom Norrköpings stad sköts

av AB Östgötatrafiken. I dagsläget går busslinje

130 till Händelö med åtta avgångar i vardera

riktning som passar industritiderna. Busslinje

116 går med täta turer till Lindö från Söder Tull

och till Herstadberg finns busslinjerna 118 och

145. Linjen 440 trafikerar väg 209 till Arkösund.

Bilderna nedan visar trafiknätet enligt kommunikationsprogram

för staden 2002.

13


Gång- och cykeltrafik

Befintligt gång- och cykelnät slutar efter Händelöbron

på Händelö. I övrigt förekommer inget

gång- och cykelnät på Händelö. I cykelplanen

för Norrköpings tätort, antagen av tekniska

nämnden 26 januari 2006, planeras en utbyggnad

av cykelnätet längs med Bravikenvägen. I

cykelplanen är Söderleden markerat som utredningsområde

för en ny cykelbana vilket innebär

att sträckningen inte är klarlagd utan kräver vidare

utredning. Bild 11 visar trafiknätet enligt

kommunikationsprogram för staden 2002.

Bild 9. Norrköpings befintliga kollektivtrafiknät.

Bild 11. Befintligt övergripande gång- och cykelvägnät

samt förslag till framtida utbyggnad.

I den fördjupade översiktsplanen för Händelö

föreslås en gång- och cykelväg längs Hanholmsvägen

och längs Bravikenvägen-Oceangatan

som sammanbinds och fortsätter åt båda håll

– Norrköping respektive Braviken. Dessutom

föreslås en ny separat gång- och cykelväg längs

Norrledens vägbank samt att en utredning bör

göras för en ny gång- och cykelväg från Oceangatans

södra punkt fram till Hanholmsvägen.

Bild 10. Förslag till framtida kollektivtrafikstråk.

Trafiksäkerhet

Mellan åren 1997-99 inträffade det 62 olyckor

utmed Östra Promenaden varav 9 med oskyddade

trafikanter inblandade. I Packhusrondellen var

antalet olyckor 29 med en oskyddad trafikant

inblandad. Stråket längs Östra Promenaden

är mest utsatt vad gäller svåra olyckor, under

samma 3-årsperiod har sex personer blivit svårt

skadade.

14

3 Markanvändning

3.1 OMRÅDESBESKRIVNING

Landskapet i utredningsområdet formas av industrier

blandat med bostadsområden och odlingsmark.

Händelö präglas starkt av verksamheter

men fortfarande finns ett odlingslandskap med

gårdsmiljöer, åkrar, åkerholmar, små körvägar

och höjdryggar med skog- och brynmiljöer. På

öns nordvästra spets ligger ett fritidshusområde,

Grymön, med cirka 100 mindre hus.

I söder skiljs Händelö från fastlandet av Lindökanalen

och västerut av Motala Ström. Lindös

nordöstra del domineras helt av villabebyggelse.

Väster om Motala Ström ligger industriområdena

Slottshagen och Ingelstad, vidare norrut

ligger ett mindre bostadsområde kallat Herstadberg.

I kommunikationsprogrammet beskrivs bland

annat huvuddragen för trafikstrukturen på Händelö.

För att skapa en ökad tillgänglighet föreslås

en förstärkning av vägnätet i stadens östra

del med Norrled. Dessutom förespråkas dels ett

nytt industrispår som ansluter Händelö norrifrån

och dels plats för en ”lokal bangård”.

Fördjupad översiktsplan för Händelö

För Händelö finns en fördjupad översiktsplan

som upprättades 2005. Planen anger en korridor

för byggande av en Norrled från Herstadbergs

trafikplats via en nybyggd bro över Motala

ström till en passage över eller under Lindökanalen

i den sydöstra delen av ön med

anslutning till Söderleden, se bild 13.

Det befintliga och planerade vägnätet kompletteras

med separata gång- och cykelvägar som ska

ge ett trafiksäkert och attraktivt alternativ till

bilpendling. För att kunna utnyttja dessa krävs

också en utbyggnad av Packhusrondellen över

Händelöbron samt en anslutning från Braviken

över Kardonbron.

Vidare anger planen att ytterligare 55 ha mark

avsätts för etablering av verksamheter. Mark

har även avsatts för en utbyggnad av Pampushamnen

och för en kombiterminal.

Bild 12. Händelö och Händelöbron. Källa: Fördjupad

översiktsplan för Händelö.

3.2 KOMMUNALA PLANER

Översiktsplan

I översiktsplanen beskrivs Händelö som ett utvecklingsområde

där verksamhetsområden för

gods- och logistik eller industri ska utvidgas.

Utvecklingen ska prioritera hamnen och ska

understödjas genom utveckling av väg och järnväg.

Det föreslås även att en stor del av befintlig

grönstruktur bevaras och läggas fast som

natur inom utbyggnadsområdena. De värdefulla

ekbackarna som finns på Händelö och som är

Natura 2000-områden föreslås att eventuellt

skyddas som naturreservat. De föreslagna stödplanteringarna

och korridorerna av ek som ska

binda samman ekbackarna kan också komma

att skyddas som naturreservat.

15

Markanvändning

Bild 13. Grunddragen i mark- och vatten användningen för Händelö. Källa: Fördjupad översiktsplan för Händelö.

Pågående fördjupad översiktsplan

För närvarande pågår arbetet i Norrköpings

kommun med en fördjupad översiktsplan för

Norrleden, delen trafikplats Ljura - Lindö kanal.

Planen ska beskriva den rådande trafiksituationen

i Norrköping samt hur innerstadsgator ska

avlastas. Dessutom ska ett åtgärdsprogram för

Östra Promenaden tas fram.

Detaljplaner

De gällande detaljplanerna för befintliga verksamheter

på Händelö upptar 257 ha och dessa

inrymmer expansionsmöjligheter av sammanlagt

cirka 85 ha. För övriga detaljplanelagda

områden i Norrköping se bild 14.

Delar av grönstrukturen på Händelö är fastlagd

i detaljplaner där syftet har varit både estetik,

friskvård och naturvård men också som skydd

mot lukt- och stoftspridning.

Utmed Lindövägen har ett spårvägsreservat till

Lindö arbetats fram.

3.3 ÖVRIGA PLANER

Ostlänken

Mellan Järna i Södertälje och Linköping planerar

Banverket för en ny tvåspårig järnväg,

kallad Ostlänken. I Banverkets framtidsplan är

Ostlänken planerad att börja byggas under perioden

2010-2015. Järnvägen är tänkt att knyta

ihop Östergötland, Södermanland och Mälardalen.

Stockholm, Malmö och på sikt Göteborg

kommer också att knytas närmare varandra med

kortare restider. De kapacitetsproblem som idag

råder på sträckan på Södra stambanan kan elimineras

med Ostlänkens byggande.

Norrköping är en viktig knutpunkt för godstransporter.

Sträckan Norrköping (Åby) - Mjölby

16


Hällaupplaget, som används för rensmuddring

av förorenade massor från inre hamnen. Deponin

utgörs av ett cirka 500 x 2000 meter stort vasshav

vilken fungerar som en buffertzon mellan

fritidshusområdet och Händelös verksamhetsområde.

Händelös bebyggelse kontrasterar mot sin

omgivning. I norr finns landsbygd dominerat av

odlingslandskap, i sydost på andra sidan Lindökanalen

finns tät villabebyggelse, i sydväst

dominerar småindustrin och i väster, Herstadberg,

blandas verksamheter med bostäder.

Strax söder om Herstadberg ligger Herstadbergs

båtuppläggningsplats till vilken Lindö kanal

idag är inseglingsränna.

18


ingår i det nationella godstrafiknätet, vilket planeringen

av Ostlänken ska ta hänsyn till.

Ny järnväg till Händelö

Spårkapaciteten på Händelö måste förbättras

om Norrköpings hamn ska kunna utvecklas. Det

är därför av stor vikt att det statliga bansystemet

har en dirktförbindelse med hamnen. Den

lösning som diskuterats är ett triangelspår söder

om Åby som sedan förgrenas dels till Bravikens

pappersbruk och dels till Händelö via Kardonbron.

Spåret till Händelö går slutligen fram till

kombiterminalen.

Kungsängens flygplats

Det utreds för närvarande om det finns möjlighet

att förlänga flygplatsens start- och landningsbanan

österut.

3.4 BEBYGGELSE OCH VERKSAMHETER

Bebyggelsen på Händelö präglas av industribyggnader

och stora hårdgjorda ytor som bitvis

bryts av med vidsträckta naturområden och

åkrar som mellanliggande grönstruktur. Bebyggelsen

ligger främst på öns östra halva med

hamnanläggningar, värmekraftverk, logistikföretag

samt processindustri. Väster om

Bravikenvägen finns endast en processindustri,

en mindre hamnanläggning och ett industrihotell.

En etablering av ytterligare en processindustri

pågår.

Ett relativt stort fritidshusområde med cirka

100 enklare hus förekommer på Händelös nordvästra

spets, kallat Grymön. Mellan Grymön

och övriga Händelö ligger en mudderdeponi,

±

Bild 14. Detaljplanelagda områden i Norrköping. Källa: Norrköpings kommun.

17

4 Miljöförutsättningar

4.1 BOENDEMILJÖ

Buller

Buller definieras som oönskat ljud och har stor

inverkan på människors livskvalitet. Hur

människan upplever ett ljud är individuellt betingat

och en bullerstörning kan därför upplevas

väldigt olika. Biltrafiken står för en stor del av

bullerstörningarna i Sverige. Buller är ett hälsoproblem

då det bland annat kan orsaka minskad

trivsel, sömnstörningar och ohälsa.

I rapporten ”Utredning om trafiksystemet i

södra och östra delarna av Norrköping, 2001-

11-16”, redovisas resultatet från kartläggningen

av buller som genomfördes 1989. Den visade

att stora delar av huvudnätet i Norrköping hade

värden som överskred 55 dBA. Bland annat

hade Söderleden mellan 55-65 dBA, och Östra

Promenaden mellan 55-65 dBA för den södra

delen och över 65 dBA för delen norr om Lindövägen.

I samband med ombyggnad av Söderleden

utförs bullerdämpade åtgärder. Nedan

redovisas riktvärden för trafikbuller antagna av

riksdagen.

30 dBA ekvivalentnivå inomhus

45 dBA maximalnivå inomhus nattetid

55 dBA ekvivalentnivå utomhus (vid fasad)

70 dBA maximalnivå vid uteplats i anslutning

till bostad

Vibrationer

Vibrationer från vägtrafik kan fortplanta sig i

jordlagren och föra över vibrationer från väg till

bebyggelse. Vibrationernas storlek beror främst

på vilka markförhållandena är, avståndet mellan

väg och bebyggelse samt jämnhet i vägbanan.

Risken för störande vibrationer är störst på lerjordar.

Det finns idag inga riktvärden för vad

som kan betraktas som acceptabla vibrationer.

Luftföroreningar

Sverige har infört miljökvalitetsnormer för att

styra utvecklingen mot en god luftmiljö. Pro-

blem med luftföroreningar uppstår främst i tätbebyggda

områden med mycket trafik. I tätorterna

kan problemen främst knytas till människors

hälsa och påverkan på material. Luftkvaliteten

beror förutom utsläppen på de lokala förutsättningarna

på platsen. Vägtrafiken är en viktig

källa till utsläpp av kväveföroreningar och

bidrar också till utsläppen av partiklar.

Det finns fyra principer för att minska halten av

föroreningar från vägtrafiken som kan kombineras

på olika sätt.

1. Minska utsläppen från fordonen

2. Minska trafiken genom trafikreglering

3. Lokalisera trafiken med hänsyn till om

givningens känslighet

4. Förändra körmönster och/eller hastighet

genom informationsinsatser,

skyltning och/eller vägutformning så

att utsläppen minskar.

För att minska halterna av skadliga partiklar i

luften har Norrköpings kommun tagit fram åtgärdsprogrammet

”Program för att sänka halterna

av hälsoskadliga partiklar och andra föreningar

i Norrköpings kommun”. De åtgärder

som kommunen planerar att genomföra är av

olika karaktär och omfattning och har även en

fördelning i tid. Åtgärderna kan grovt indelas i

tre olika sätt att arbeta:

1. Åtgärder i drift och underhåll av befintligt

vägnät främst under vintersäsongen.

2. Åtgärder för att underlätta för Norrköpings

invånare att göra kloka,miljö- och hälsomedvetna

val i fråga om vinterdäck, färd

sätt, och resväg.

3. Åtgärder i nät för bil, cykel och kollektiv -

trafik i form av förändringar och nyanläggningar.

19

Miljöförutsättningar

I rapporten ”Beräkningar av emissioner och halter

av Kvävedioxid (NO2) i Norrköping, 2003”,

som OPSIS har utfört på uppdrag av kommunen

redovisas en beräkning av kväveoxidhalterna i

gaturum i tätorten. I denna kan man se att halterna av

kväveoxider redan med dagens trafikbelastning

ligger över den övre så kallad utvärderingströskeln

på ett antal gatuavsnitt. Av dessa är Packhusgatan,

Östra Promenaden och Sjötullsgatan

mest intressanta i ett Norrledenperspektiv.

Storleksmässigt är de miljöfarliga fasta verksamheterna

och då främst Sydkraft ÖstVärme

AB:s kraftvärmeverk dominerande av utsläpp

till luft. När det gäller kolväten bidrar

depåerna i Pampushamnen och Artinova AB

med de största utsläppen. Vägtrafiken, fartygstrafiken

till hamndelarna på och omkring

Händelö samt fordonsanvändningen vid godshantering

i hamnen ger endast ett litet bidrag till

de totala utsläppen.

Markföroreningar

Inom utredningsområdet finns idag ett antal

förorenade områden, se bild 15. Enligt den

fördjupade översiktsplanen för Händelö är det

sannolikt att dessa områden inte skulle klara

Naturvårdsverkets kriterier för känslig markanvändning

vid en markundersökning.

!(

!(

!(

!(!(

!(

!(

!(!(

!(!(!(

!(

!(

!(

!(

!(

!(

!(

!(

!( !( !(

!( !(!( !(

!(

!(!( !(

!( !(

!(

!( !(

!(

!(

!(

!(!(!(!(

!(

!(

!(

!( !(

!(

!(

!(!(

!(

!(

!(!(!(!(

!(!(

!(

!(

!(!(

!( !(!(

!(

!(!(

!(

!(

!( !(

!(

!(!( !(

!(

!(

!( !(

!( !(

!( !(

!(!( !( !(

!(

!( !(

!( !(!(

!(!(

!(!( !( !(

!(!( !(!( !(

!(

!( !( !(

!(

!(!( !(!(!( !(

!(!( !(

!(

!(!(!( !(!(

!(!(

!(!(!(!(

!(!(

!(!(!( !(

!(

!(

!(

!( !(!( !(

!( !( !(

!(!(!( !(

!(!(

!(!( !( !( !(!(!(!(!(

!(

!(!( !(

!(

!(!(!(

!(!( !(

!(

!( !(

!(!(!(

!(

!(!(

!(!( !(!( !( !(

!(

!(

!( !(!( !(!(!(!( !(!(

!(

!(!(

!( !( !(!(!( !( !(!( !(!( !(!(

!(!(

!(

!(!(!(

!(!(!(

!(

!(

!( !(!(

!(!(

!(!(!( !(!(!(!( !(!(!( !(!( !(!(

!(!(!( !(!(!(

!(

!(!( !(

!( !( !(!(

!( !(

!( !(!( !(!(

!(!(!(!( !(!(

!(

!(

!(!(!(!(!( !(!( !(!( !(!(!(

!(!(!( !(

!(!(

!(!(!( !(

!(!(!(!(!( !(

!(

!(

!( !( !(!(!(!(!(!(!(

!(

!(!(

!(

!(!(!(

!(!(

!(

!( !( !( !(!( !(

!(!(!( !(

!( !( !(!(

!( !(!(

!( !(!(

!(!(!( !(!(!( !(!( !( !(

!( !(

!(!(

!(!(!(!(!(!(!(!(!(

!(

!( !(

!( !(

!( !(!(

!(!(!( !(!(!(!(!(

!( !(!( !( !(

!(!(

!(

!(!(

!( !(!(!( !(!(

!(!(!( !( !(

!(

!(!( !(!(

!( !( !( !(

!(!(!(!(!(!( !(!(!(!( !(

!(

!(!(

!( !(

!(!(!(!(!(!(!( !( !( !( !( !(

!( !( !(!(

!( !(!(

!(!(!( !(

!( !(!(!(!( !( !(!(!(!(!(!(!(

!(!( !( !(

!(

!(

!(

!(!(

!(

!(

!(!(!(!(!( !(!(!(!(!( !( !(!(

!(

!( !( !( !( !(

!( !(!( !( !(!(

!( !( !(

!(

!( !(!(!(

!( !(

!(!(!( !(!( !(!(

!(

!( !(!(!(

!( !( !(!(!( !( !(!( !(!(

!(

!(!( !(!( !( !(

Bild 15. Förorenade områden.

!(

!(

!(

!(

!(

!(

!(

!(

!(!(

!(

!(

±

!(

!(

!(

Transporter och farligt gods

E22 är idag rekommenderad färdväg för

farligt gods. Farligt gods som ska till Händelö

transporteras längs Ståthögavägen och Östra

Promenaden. På Söderleden transporteras en

viss mängd farligt gods, främst oljeprodukter.

Längs Söderleden ligger bostadsbebyggelse på

båda sidor utmed stora delar av sträckan.

4.2 NATUR OCH FRILUFTSLIV

Natur

Händelö är ett mycket värdefullt naturområde

med minst 35 rödlistade arter. Huvuddelen av

dessa arter är knutna till gamla grova ekar.

I Norrköpings naturvårdsprogram från 2002,

objektsnummer 407, beskrivs de ekbackar som

ingår i det Europeiska nätverket för skyddad

natur, Natura 2000. Händelö ekbackar ligger på

öns södra del och är mosaikartade med hällmarker,

mindre och större skogspartier samt gläntor

och bryn. I området finns ett stort antal gamla

och grova ekar. Natura 2000-områdena är ängoch

betesinventerade. Norrleden kan eventuellt

komma att påverka Natura 2000-områden, en

tillåtlighetsprövning ska då sökas hos länsstyrelsen.

Av regionalt intresse är objekt 267, ädellövmiljö

kring Västerbyholm samt objekt 272, förvildad

park vid Händelö gård. Dessa miljöer är också

intressanta ur ett kulturhistoriskt perspektiv.

Ett objekt av kommunalt intresse, nr 411, ligger

i relativt nära anslutning till verksamhetsområdet.

Objektet utgörs av en äldre solitär ek som

dock inte påverkas av verksamheten. Ytterligare

ett objekt av kommunalt intresse, nr 268 en ekdominerad

lövskog återfinns vid Grymön. På

andra sidan av Lindökanalen ligger objekt 412,

Ljura bäcks mynning, vilket är ett värdefullt

våtmarksområde som i viss mån blivit skonat

från torrläggning.

20


På västra sidan av Motala Ström finns två områden

av kommunalt intresse. Skärlötaån med

omgivande strandskog, nr 258, har höga naturvärden

knutna till bäcken och strandskogen

med dess grova ekar. Nr 403, grova lövträd vid

Marieborg, är ett värdefullt område med bland

annat ädellöv.

På Händelö finns även ett antal områden med

lokalt intresse, klass 4, bland annat våtmarker

nordost om Västerbyholm samt blandlövskog

öster om Händelö gård.

bryn och gläntor. I området finns ett stort antal

riktigt gamla och grova ekar. Bergknallen vid

Lindökanalen är tallklädd med flera mer eller

mindre vältrampade stigar. Längst i nordväst är

det bergigare med hällmarker och här står träden

glesare.

Naturresurser

Den näringen som finns i utredningsområdet är

jordbruk vilken främst förekommer på Händelö.

I övrigt ingår området i riksintresse för fiske.

Rekreation och friluftsliv

På Händelö finns två områden som benämns som

tätortsnära natur. Händelö ekbackar är varierade

med hällmarker, mindre och större skogspartier,

258

267

268

272

±

403

411

412


natura 2000

naturvårdsprogr klass1




riksintresse fiske

Bild 16. Naturvärden på och runt omkring Händelö.

21


4.3 KULTURMILJÖ

Östergötlands länsmuseum har utfört en

arkeologisk utredning, etapp 1, på Händelö.

Utredningsområdet omfattade cirka 420 hektar

och syftet var att ge en bild av forn- och kulturlämningsbilden

i området.

Nedan redovisas resultatet från utredningen.

Registrerade fasta fornlämningar redovisas

med sitt respektive fornlämningsnummer

och kulturhistoriskt värdefulla objekt, kulturlämningar

och möjliga fornlämningar redovisas

med objektnummer. Nyupptäckta eller ej tidigare

registrerade fornlämningar redovisas med

ÖLM-nummer. Fornyta respektive fornpunkt är

fastslagna fornlämningar. Kulturyta och kulturpunkt

är presumtiva forlämningar vars status ej

är fastslagen.

Fornminnen vars status betecknas som ”ej fornlämning”

är sådana lämningar med kulturhistoriskt

värde som normalt inte faller under Lagen

om kulturminnen (SFS 1988:950).

Obj 15

RAÄ 83

RAÄ 84

RAÄ 85

Obj 16

±

Obj 1 Obj 2

RAÄ 1

ÖLM 1

Obj 3

RAÄ 36

Obj 4

Obj 8

Obj 9

RAÄ 37

RAÄ 2

Obj 5

Obj 6

Obj 12

Obj 13 RAÄ 40

Obj 14

Obj 10

Obj 7

RAÄ 40

ÖLM 3

ÖLM 2

RAÄ 39

Spärranordning

Obj 11

RAÄ 38


Ej fornl

Obj 17

k

Fornl

Möjl fornl

Fornpunkt

Kulturpunkt

Kulturlinje

Fornyta

Kulturyta

Övr kulturhistorisk lämn

Riven ryggåsstuga

Bild 17. Kulturvärden på Händelö samt de kulturvärden runt omkring som kan komma bli berörda av Norrleden.

22


RAÄ-nr Beskrivning Status Åtgärd

RAÄ 1 Gravfält, borttaget Möjlig fornl Utr etapp 2

RAÄ 2 Stensättning Fornl Förundersökning

RAÄ 36 Stensättningsliknande lämning Ej fornl Ingen åtgärd

RAÄ 37 Stensättningsliknande bildning Ej fornl Ingen åtgärd

RAÄ 38 Stensättningsliknande lämning Ej fornl Ingen åtgärd

RAÄ 39 Högliknande lämning Ej fornl Ingen åtgärd

RAÄ 40 Fornlämningar Ej fornl Ingen åtgärd

RAÄ 83 By-/gårdstomt Möjlig fornl Utr etapp 2

RAÄ 84 By-/gårdstomt Fornl Förundersökning

RAÄ 85 By-/gårdstomt Fornl Förundersökning

ÖLM 1 By-/gårdstomt Fornl Förundersökning

ÖLM 2 Husgrund Fornl Förundersökning

ÖLM 3 Källare-/förrådsgrop Fornl Förundersökning

Obj 1 Terrassering Ej fornl Ingen åtgärd

Obj 2 Bebyggelselämningar Ej fornl Ingen åtgärd

Obj 3 Färdväg Möjlig fornl Utr etapp 2

Obj 4 Boplatsläge Möjlig fornl Utr etapp 2


Obj 6 Bebyggelselämning Ej fornl Ingen åtgärd

Obj 7 Bebyggelselämningar Ej fornl Ingen åtgärd

Obj 8 Bebyggelselämningar, sentida Ej fornl Ingen åtgärd


Obj 10 Pålspärr Möjlig fornl Utr etapp 2

Obj 11 Grav-/boplatsläge Möjlig fornl Utr etapp 2

Obj 12 Område med fossil åker Möjlig fornl Utr etapp 2

Obj 13 Färdväg Möjlig fornl Utr etapp 2

Obj 14 Bebyggelselämningar, sentida Ej fornl Ingen åtgärd

Obj 15 Lägenhetsbebyggelse Ej fornl Ingen åtgärd

Obj 16 Lägenhetsbebyggelse, sentida Ej fornl Ingen åtgärd

Obj 17 Lägenhetsbebyggelse, sentida Ej fornl Ingen åtgärd

Tabell 2. Resultatet från arkeologisk utredning, etapp 1, på Händelö.

23

5 Byggnadstekniska förutsättningar

5.1 GEOTEKNIK

Markförhållandena utmärks av tre berg- och

moränryggar som löper i sydost-nordvästlig

riktning med anslutande leror och mellanliggande

lerfyllda sänkor. Största delen av

lerorna är av typen lös lera vilken kräver

särskild uppmärksamhet vid projektering av

byggnader och vägar.

På ön finns också flera områden som består av

olika typer av fyllnadsmassor och som således

också kräver särskild uppmärksamhet. Risken

för att delar av utredningsområdet är förorenade

är påtaglig och markundersökningar kommer att

behöva göras innan markarbeten påbörjas.

Hydrologi

Utredningsområdet ligger inom Motala ströms

avrinningsområde. Lerjordarna i området har

låg genomsläpplighet vilket innebär att vattnets

infiltrationshastighet genom marken till grundvattnet

är relativt låg.

5.2 LEDNINGAR

El

Inom utredningsområdet finns ett finmaskigare

nät med spänning mellan 0,4 och 10 kV.

Tele- och datakommunikation

Tele- och datakommunikation finns i hela området.

Händelö är uppkopplat mot telenätet via

kopparledning. Datakommunikation sker via

en optofiberledning till Händelöverket med begränsad

kapacitet.

Fjärrvärme

I utredningsområdet ligger fjärrvärmeledningar

som kommer att bli berörda vid byggande av

Norrleden. Norr om trafikplats Ljura, följer en

ledning utmed den södra sidan av Söderleden,

den viker sedan av och följer den södra sidan

av väg 209.

Ytterligare en fjärrvärmeledning sträcker sig

från industrikvarteret Sylten på fastlandet, går i

±


Berg

Morän

Moränlera

Stenblock

Grus

Sand

Finsand

Lera

Silt / Lerig silt

Organisk

Isälvsmaterial

Fyllning

Vatten

Okänt

Bild 18. Jordartskarta över utredningsområdet.

24

Byggnadstekniska förutsättningar

tunnel under Lindö kanal öster om Blixtholmen

vidare till Händelöverket.

Vatten och avlopp

Ledningar för vatten och avlopp förkommer

över hela området. Vatten- och avloppsförsörjningen

till Händelö sker från två håll, via Lindö

och via ledning vid Händelöbron.

Avloppsvattnet från Händelö går endast via Lindö

till reningsverket.

En sötvattentunnel sträcker sig från centrala

Norrköping, vidare strax söder om Händelöbron

och vidare ut till Bravikens Pappersbruk.

5.4 BEFINTLIGA TRAFIKPLATSER

Trafikplats Ljura

Trafikplatsen håller just nu på att byggas om i

samband med Söderledens upprustning. Trafikplatsen

anläggs med en ny direktramp söderut

från Söderleden mot Söderköpingsvägen. En

ny cirkulationsplats anläggs mitt i trafikplatsen

på Söderköpingsvägen. Dagsbergsvägens anslutning

till Söderleden stängs av och ansluts

istället till cirkulationsplatsen liksom ramperna

belägna på östra sidan av Söderköpingsvägen,

se bild 19.

Dagvatten

Dagvattennät förkommer över hela utredningsområdet.

I åkerlandskapet på Händelö finns

täckdiken samt ett invallningsföretag med en

pumpstation vid Hanholmsvägen och utlopp via

dike i Lindökanalen. Deponiområdena på Händelö

har egna diken och invallningar och kan

betraktas som egna avrinningsområden.

Kraftledningar

I utredningsområdet finns kraftledningar som

kan behöva flyttas. Den ena finns utmed östra

sidan av utredningsområdet på Händelö och den

andra finns mellan Bravikenvägen och Västerbyholms

gård.

5.3 BERGRUM

Strax söder om Händelöverket finns ett antal

bergrum som använts för oljelagring. Sydkraft

disponerar idag huvuddelen av bergrummen

till att deponera flygaska i. Resterande bergrum

är inte i drift och innehåller endast en mindre

mängd oljerester.

Bild 19. Utformning av trafikplats Ljura.

25

Byggnadstekniska förutsättningar

Bild 20. Utformning av trafikplats Ingelstad.

Bild 21. Utformning av trafikplats Herstadberg.

Trafikplats Ingelstad

Trafikplats Ingelstad är en planskild trafikplats

där E4 passerar under riksväg 51, se bild 20.

Trafikplats Herstadberg

Trafikplats Herstadberg är en planskild trafikplats

där Stockholmsvägen passerar under väg

51. Trafikplatsen är utformad med ruter på

västra sidan av Stockholmsvägen och ett kvarts

klöver på den östra sidan av vägen. Rampen

som är formad som ett kvarts klöver har stoppplikt

mot väg 51. Väg 51 har ett vänsterkörfält i

väst-östlig riktning för påfart till Stockholmsvägen.

Se bild 21.

Cirkulationsplats Järngatan/Herstadbergsvägen

Cirkulationsplatsen har en ytterradie på 30 m

och binder ihop väg 51/Norrleden med Järngatan

och Herstadbergsvägen. Cirkulationsplatsen

som ingår i Norrledens första etapp invigdes under

våren 2006.

Lindörondellen

Cirkulationsplatsen i korsning Söderleden/Lindövägen

har en ytterradie på 25 m och ett körfält.

Norra benet i korsningen leder in till industriområdet

Sylten.

Arkösundsrondellen

Cirkulationsplatsen i korsningen Söderleden/

väg 209 har en ytterradie på 27 m och också den

ett körfält. Det nordvästra benet i korsningen

går till industriområdet Risängen.

26

6 Problemanalys

Problemanalysen utgår från dagens förhållanden

och beskriver problemen om inga åtgärder

genomförs.

6.1 TILLGÄNGLIGT TRANSPORTSYSTEM

Under rusningstrafiken är framkomligheten

låg längs Östra Promenaden, Packhusgatan

och Söderleden, se bild 22. Packhusgatan

har en belastningsgrad på cirka 0,85 under

eftermiddagens högtrafik enligt rapporten

”Utredning om trafiksystemets utformning

i södra och östra delarna av Norrköping”.

Med belastningsgrad avses kvoten mellan

trafikanläggningsflöde och kapacitet, enligt

VGU bör kvoten inte överstiga 0,8.

Kapacitetsproblemen i kombination med

förväntade ökningar av trafiken kommer att

medföra att problemen på ovan nämnda vägar

samt anslutande vägar kommer att förvärras.

6.2 HÖG TRANSPORTKVALITET

Norrköping är ett viktigt centrum för godstransporter

i landet och således en knutpunkt för

flertalet trafikslag. I hamnen på Händelö byggs

nu en kombiterminal där gods som transporteras

på väg, järnväg eller båt lastas om mellan de

olika transportslagen.

För att öka möjligheterna för att Norrköping

skall utvecklas som ett centrum för kommunika-

Bild 22. Översiktlig bedömning av framkomligheten i Norrköpings centrala delar. Källa: Fördjupad översiktsplan

för Händelö.

27

Problemanalys

tion, transport och logistik behövs förbättringar

av infrastrukturen, framförallt kopplingen till

verksamhetsområdena på och runt omkring

Händelö.

6.3 POSITIV REGIONAL UTVECKLING

Logistikcentrat på Händelö saknar idag en gen

förbindelse med E4 västerut. Det påverkar den

regionala utvecklingen negativt att det inte finns

ett vägnät som kan erbjuda företagare ett smidigt

sätt att förflytta sig till och från Norrköpings

centrum för godstransporter på Händelö.

6.6 JÄMSTÄLLT TRANSPORTSYSTEM

Dagens utformning av Norrköpings vägnät har

lett till en överbelastning av vägar i de centrala

delarna av staden. Stora trafikmängder och en

hög trafikrytm leder till att trafiksäkerheten

minskar och fler människor riskerar att råka ut

för en olycka. Undersökningar har visat att kvinnor

i högre grad än män anser det är oacceptabelt

att människor dödas i trafiken. En minskning av

trafikmängden och därmed olycksrisken skapar

således ett mer jämlikt transportsystem.

6.4 SÄKER TRAFIK

Enligt ”Utredning om trafiksystemets utformning

i södra och östra delarna av Norrköping” är

Östra Promenaden mest utsatt vad gäller svåra

olyckor. Under åren 1997-1999 blev sex peroner

svårt skadade och ytterligare cirka 40 stycken

lindrigt skadade. Även Packhusrondellen är en

utsatt plats med hög risk för olyckor.

6.5 GOD MILJÖ

De yttre delarna av trafiksystemet i Norrköping

har till uppgift att avlasta innerstaden från genomfartstrafik

och trafik med tunga fordon. Avlastningen

skapar förutsättningar för att skapa

en god stadsmiljö med lägre bullernivåer och

minskade utsläpp av luftföroreningar. Den nuvarande

utformningen av trafiknätet minskar

möjligheterna att styra över trafik från innerstaden

till trafikleder utanför de centrala delarna.

De förväntade trafikökningarna kommer ytterligare

förvärra problemen med såväl ökade

halter av luftförorening som buller i innerstaden.

Stigande halter av luftföroreningar medför

att miljökvalitetsnormerna för partiklar och

kvävedioxid kan komma att överskridas. Vidare

innebär ökad köbildning en ojämnare trafikrytm

och därmed högre bränsleförbrukning.

28

7 Tänkbara åtgärder

De tänkbara åtgärderna redovisas enligt fyrstegsprincipen.

7.1 NOLLALTERNATIV

Nollalternativet innebär att inga åtgärder vidtas.

Trafik- och framkomlighetsproblemen kommer

att kvarstå och kan förvärras i takt med ökad

trafik.

7.2 STEG 1

Åtgärder som påverkar transportefterfrågan

och val av transportsätt.

Trafiken på Östra Promenaden m.fl. består dels

av genomfartstrafik och dels av lokala resor

inom Norrköping. Den senare kan påverkas

genom ökad samåkning och satsningar på

kollektivtrafiken. En attraktivare kollektivtrafik

kan nås genom snabbare busslinjer med ökad

turtäthet och en utbyggnad av nya spårvägslinjer.

Snabbare busslinjer förutsätter dock en

god framkomlighet med en bra vägstandard.

Avstånden inom Norrköping ger möjlighet att

flytta en del lokala bilresor till cykel. För att öka

cykelresornas attraktivitet behövs ytterligare

utbyggnad av gång- och cykelnätet för att skapa

genhet.

Effekter och konsekvenser

Trots att en viss minskning av de lokala resorna

kan uppnås genom planerade och tänkbara satsningar

på kollektivtrafiken och gång- och cykelvägnätet

bedöms detta inte vara tillräckligt för

att nå de uppsatta målen.

7.3 STEG 2

Åtgärder som ger effektivare utnyttjande av befintligt

vägnät.

Nuvarande problem skulle delvis kunna minskas

genom en omfördelning av trafiken till andra

vägar. Metoder för styrning av trafiken kan

generellt vara genom trafikinformatik och/eller

avgiftssystem samt fysiska åtgärder på vägnätet.

Trafiksäkerheten och bullerproblemen kan till

viss del förbättras genom sänkt hastighet.


Det bedöms att stadens och väg-nätets struktur

gör det svårt att flytta transporter till alternativa

vägar.

Åtgärden med sänkt hastighet medför försämrad

framkomlighet och förväntas få låg efterlevnad.

7.4 STEG 3

Vägförbättringsåtgärder.

Söderleden byggs för närvarande om för att

kunna tillgodose den ökande trafikens krav på

trafiksäkerhet och framkomlighet men också för

att skapa en bättre stadsmiljö.


Vägförbättringen av Söderleden bedöms inte

räcka till för att skapa ökad framkomlighet och

bättre stadsmiljö i Norrköping.

7.5 STEG 4

Nyinvensteringar och större ombyggnadsåtgärder.

Norrleden

Det sista steget i fyrstegsprincipen innebär att

Norrleden byggs. Förslaget omfattar att Norrleden,

vars sträckning kommer bli runt 9 km, och

som byggs mellan trafikplats Ingelstad och trafikplats

Ljura bör utformas med fyra körfält, två

i vardera riktning åtskiljda av mitträcke. Alla

korsningar är planskilda. Vald sektion bör ha

samma standard som Söderleden. Detta grundar

sig på den förväntade trafikmängden på 18000

fordon per vardagsdygn och andelen tung tra-

29

Tänkbara åtgärder

fik. Bro och tunnel/bro kommer att byggas vid

Motala ström respektive Lindökanalen.

I prognosen ”Trafikprognos för Norrleden

2030” har den framtida trafikmängden på Norrleden

har tagits fram. Enligt denna kan Norrleden

få de trafikmängder som redovisas i bild

23. Siffrorna beskriver 1000-tals fordon per

vardagsdygn.


Tillgänglighet

Med en ny väg kommer tillgängligheten till

Händelö att öka markant. Genomfartstrafiken

i Norrköping bedöms minska vilket medför att

framkomligheten kommer att öka i de centrala

delarna. För att styra trafiken till Norrleden kan

det dock krävas regleringar i de centrala delarna

av stan.

Transportkvalitet

En ny planskild väg med en vägstandard samma

som Söderleden medför en ökad transportkvalitet

i det avseende att tillgängligheten till verksamheter

på och runt omkring Händelö avsevärt

förbättras.

Regional utveckling

Ett bra kommunikationssystem är viktigt för en

regional utveckling. Norrleden kommer att bi-

Bild 23. Trafikprognos för Norrleden år 2030.

30


dra till den regionala utvecklingen positivt då

den ökar tillgängligheten till industriområdet på

Händelö men den skapar också ett attraktivare

Norrköping med mindre trafik i innerstaden.

Trafiksäkerhet

Mittseparering och planskildhet innebär erfarenhetsmässigt

en trafiksäker väg. Den minskade

trafiken i centrum och Söderleden bedöms

också medföra att trafiksäkerheten ökar. Vidare

kommer Norrleden att avlasta de centrala delarna

av Norrköping varvid risken för olyckor

minskar även där.

Norrleden innebär även en minskning av antalet

anslutningar vilket bedöms ge en minskning av

korsningsolyckor.

Miljö

Natur- och kulturvärden

De allvarligaste konsekvenserna för naturmiljön

bedöms vara intrång som skadar Natura 2000-

områden och riksintressen. Flera värdefulla

naturmiljöer utgörs av ekbackar. Sträckningen

över Händelö kan dessutom innebära vissa intrång

för kulturvärden.

Buller

Bullernivån i centrala Norrköping bedöms

minska vid byggande av Norrleden. Ytterliggare

förbättringar av bullernivån kan erhållas

om trafiken på Söderleden och i centrum styrs

till Norrleden.

Vibrationer

I utredningsområdet dominerar ler- och siltjordar.

På grund av att avståndet mellan Grymöns

fritidshusområde och Norrleden är stort och på

att kraven på vägbanans jämnhet och grundläggning

vid nybyggnad är höga förväntas

inte några problem med störande vibrationer.

Markföroreningar

Områden som kommer att kräva efterbehandlingsåtgärder

eller medföra kraftiga begränsningar

för den framtida markanvändningen är

oljedepåer längs Hanholmsvägen, aktiva och

avställda bergrum i Pampus och vid Ramshäll,

askutfyllt område i anslutning till kraftvärmeverket,

askdeponi Västerbyholm samt hällaupplaget

för förorenade muddermassor, se bild 15.

Luftföroreningar

Inom ramen för den kommunala planeringen

har utvecklingsscenarier studerats. Scenarierna

bygger på olika grad av exploatering inom

Händelö och Herstadberg och med och utan

Norrleden. Två scenarier har studerats översiktligt

med avseende på trafikmängden längs viktiga

trafikstråk:

• scenario 4 Händelö 2012, (50 % utbyggt

med 100 % logistik på befintligt vägnät)

• scenario 12 Herstadberg och Händelö

2022, (100 % logistik och Norrleden)

Båda dessa medför en mycket kraftig ökning

av trafikmängden på Händelö, 250 % respektive

300 % gentemot nuvarande förhållanden

på Händelöbron. En sådan ökning av trafikmängden

bör också ge mer eller mindre motsvarande

ökningar av utsläppen till luft. Trots

detta föreligger ingen risk för överskridande av

miljökvalitetsnormer på Händelö då utsläppen

från vägtrafiken endast bidrar marginellt till de

totala luftutsläppen på ön. Ökningen av trafiken

är dock inte begränsad endast till Händelö utan

påverkar även sådana trafikstråk som redan idag

uppvisar höga halter av kväveoxider. Främst

gäller detta Söderleden och E22:ans fortsättning

in i Norrköping, (Sjötullsgatan, Packhusgatan),

men även Norra Promenaden förutspås få en

betydande ökning av trafikmängden. På Sjötullsgatan

och Packhusgatan samt längs Norra

Promenaden kan detta innebära att någon eller

flera av gällande miljökvalitetsnormer överskrids.

Om åtgärder vidtas i de centrala delarna av Norrköping

som gör att trafiken styrs till Norrleden

31


bedöms utsläppen av luftföroreningar minska

längs med Söderleden och i centrum.

Farligt gods

Vid byggande av Norrleden kommer det ges

möjlighet att förbjuda transport av farligt gods

på Söderleden och istället använda Norrleden.

Detta minskar risken att bostadsbebyggelse

drabbas vid en eventuell olycka.

Jämställdhet

Norrledens byggande kommer innebära en omfördelning

av stadens trafikflöden på så sätt att

en del av innerstadens trafik kommer att flyttas

ut på leden. Olycksrisken kommer därmed

minska i innerstaden vilket speglar kvinnors, i

högre grad än mäns, uppfattning om att det inte

är acceptabelt att människor dödas i trafiken

Tunnel under Lindökanalen

I rapporten ”Utredning Norrleden - Österleden

delen Händelö”, utförd av WSP 2004-06-30, redovisas

följande tre tunnelalternativ:

Berg/betongtunnel i västligt läge

Tunneln byggs med dubbla tunnelrör med fri

bredd på 10 meter vardera. Tunneln utförs som

en kombination av bergtunnel, bergtunnel med

betongförstärkning och ren betongtunnel. Alternativet

kräver bra berg och tillräcklig bergtäckning

under kanalen vilket kräver ytterligare

geotekniska undersökningar.

Sänktunnel

En sänktunnel kan få något kortare total tunnellängd

vilket beror på att tunnelns lägsta punkt

inte ligger lika djupt. Sänktunneldelen, vilken

ligger under Lindökanalen, bedöms bli cirka

250 m av den totala tunnellängden.

Bergtunnel i östligt läge

I detta alternativ anläggs en längre bergtunnel

och förläggs direkt under den större åkerholmen

vid före detta Melby Gård. Tunneln går djupt

under kanalen för att helt kunna gå i berg och

den anpassas i sidled till en korridor med så

god bergkvalitet som möjligt. Den totala längden

bedöms bli cirka 1800 m, varav 1400 m blir

bergtunnel och 400 m betongtunnel, vid anslutning

till Söderleden vid Sjötullsgatan.


+ Bergtunnel i östligt läge ger inte några störningar

för verksamheten på Lindö kanal vare

sig i byggskedet eller i bruksskedet

+ Tunnel skapar inga barriäreffekter

+ En tunnel stör inte farleden för fartygstrafiken

till Norrköpings inre hamn eller Herstadbergs

båtuppläggningsplats

– Under byggskedet för betongtunnel måste

Lindö kanal stängas av under en längre tid

– Tunnelalternativ kan inte kombineras med

GC-väg

I ett senare skede av förstudien har ytterligare ett

tunnelalternativ tillkommit. I rapporten ”Översiktlig

byggnadsgeologisk undersökning för

Österledens tunnel under Lindö kanal i Norrköping”

som gjordes 1975 av Hagkonsult AB,

redovisas ett alternativ för bergtunnel öster om

bröderna Edstrand. Den totala tunnellängden

beräknas bli 2150 m, varav 1500 m blir bergtunnel,

500 m betongtunnel samt 150 m betongtråg.

För de fyra tunnelalternativen som redovisats

kan det generellt sägas att kostnaden för bergtunnel

per längdenhet är avsevärt billigare

att bygga än betongtunnlar inklusive tråg per

längdenhet.

Bro över Lindökanalen

För bro över Lindökanalen har tre alternativ

översiktligt studerats.

Öppningsbar bro

Den öppningsbara bron, med 12 m segelfri höjd,

utformas med längden 88 m och bredden 18,5

m. Med tillfartsbankar blir den totala brolängden

600 m.

32


Fast bro, 22 m segelfri höjd

En fast bro med bredden 18,5 m och en 22 m

segelfri höjd innebär en ca 1200 m lång högbro

med en längslutning om 4% och med passagen

över Lindökanalen i brons mittspann.

Fast bro, 40 m segelfri höjd

En fast bro med en bredd på 18,5 m och en 40 m

segelfri höjd innebär en ca 2000 m lång högbro

med en längslutning om 4% och med passagen

över Lindökanalen i brons mittspann. Brotyp

skulle vara kunna vara den samma som beskrivits

ovan. En kortare brolängd skulle eventuellt

kunna utföras om högre anslutande bankar utförs.

Detta skulle kunna vara möjligt då tidigare

utförda utredningar antyder att jorden är fast

lagrad.


+ Möjligt att kombinera bro med GC-väg

+ En öppningsbar bro förbättrar tillgängligheten

till omgivande hamn- och verksamhetsområden

genom kortare anslutningsvägar

+ Fast bro är ett bra alternativ ur driftaspekt

+ Alternativen med fast bro innebär att separat

bro över Hanholmsvägen med intilliggande

parallellt järnvägsspår inte erfordras

+ Fast bro med 40 m segelfri höjd innebär att

stads- och landskapsbilden för Norrköping

förändras

– En öppningsbar bro med låg segelfri höjd

skapar barriäreffekt

– En öppningsbar bro medför att framkomligheten

avsevärt blir sämre för både fartygsoch

fordonstrafik på grund av långa väntetider

vid öppning eller stängning av bron

Bro över Motala Ström

Lågbro

Enligt ”Utredning av Norrleden och godsspår”

är bron över Motala Ström planerad att läggas

på sådan höjd att tillfart till Herstadbergs båtuppläggningsplats

kan ske med fri höjd på 4,7

m. Brolängden blir runt 560 m och bredden cirka

18,5 m. Brons överbyggnad kan anpassas så

att den kan utföras i två etapper där den första

etappen innefattar en tvåfältsväg och GC-bana.

Lågbro med bank

Ett alternativ för att minska brolängden skulle

kunna vara att anlägga konstgjorda öar av uppfyllnadsmassor

som förbinder enskilda brospann.

Framtida utredningar får visa om ett

sådant alternativ är möjligt med hänsyn till hydrologiska

krav, båtpassager etc.


– Lågbro med bank ger upphov till störningar i

Motala Ström och det är svårt att avgöra om

det är en möjlig lösning i nuläget

– Lågbro är begränsande för båttrafiken

7.5 KOSTNADER

Den totala längden väg är ungefär 9 km. Vid

kostnadsberäkningarna har sträckan delats upp i

två delsträckor à 4500 m. Delsträcka 1 innefattar

bro/tunnel vid Lindökanalen samt ombyggnad

av trafikplats Ljura (förslag A och B), delsträcka

2 innefattar ombyggnad av trafikplatserna Ingelsta

och Herstadberg, ny trafikplats Bravikenvägen

samt bro över Motala Ström.

Kostnaden för förslag A, ombyggnad av trafikplats

Ljura, innefattar en ramp. Kostnaden för

förslag B baseras på liknande utformning som

för trafikplats Kneipen som är en överliggande

cirkulationsplats.

De beräknade kostnaderna bygger på följande

uppskattningar:

• Vägkostnad uppskattas till 20 000 kr/m.

• Kostnaden för berg/betongtunnel i västligt

läge baseras på 400 m bergtunnel,

700 m betongtunnel och 300 m tråg.

33


• Kostnaden för betongtunnel (sänktunnel)

grundar sig på 900 m betongtunnel och

300 m tråg.

• Kostnaden för bergtunnel i östligt läge

baseras på 1400 m bergtunnel, 400 m betongtunnel

och 300 m tråg.

• Kostnaden grundar sig på jämförelse med

klaffbron över Södertälje kanal på väg

225 som har bredden 12,5 m och längden

77,4 m. I kostnaden för öppningsbar bro

över Lindö kanal är tillfartsspann på 512 m

inräknade.

• I de uppskattade kostnaderna ingår inte

flytt av ledningar

Driftkostnaderna för tunnel- och broalternativen

kan grovt uppskattas till 1 % av byggkostnaden.

7.6 RISKER

• I Sverige finns liten erfarenhet av öppningsbara

broar. Bron över Lindö kanal

kommer i så fall bli den största

• Risk för att fartyg kör in i den öppningsbara

bron när den är stängd vilket kan leda

till kollaps av konstruktion

• Tekniska svårigheter vid byggande av bro

och tunnel

• Vid tekniska fel som gör att den öppningsbara

bron inte fungerar finns det risk för

att fartyg måste styra upp mot land vid

Lindö eller Händelö

• Olyckor med farligt gods

• Skred

• Ändring av grundvattenytans läge

34


Alternativ samt längd

Berg/betongtunnel i västligt

läge, 1400 m inkl. anslutningar

Betongtunnel (sänktunnel),

1200 m inkl. anslutningar

Bergtunnel i östligt läge, 2100

m inkl. anslutningar

Bergtunnel öster om br. Edstrand,

2150 m inkl. ansluningar

Öppningsbar bro, 600 m inkl.

anslutningar

Fast bro, 22 m segelfri höjd,


Fast bro, 40 m segelfri höjd,


Kostnad för

alternativet

(Mkr)

Tabell 3. Kostnadsuppskattning för delsträcka 1.

Kostnad för

tpl Lindövägen

och väg

209 (Mkr)

Kostnad för

tpl Ljura,

förslag A alt

förslag B

(Mkr)

Vägkostnad

(Mkr)

Total kostnad

(Mkr)

890 40 3 alt 50 70 1010 alt 1050

950 40 3 alt 50 70 1070 alt 1110

920 40 3 alt 50 50 1020 alt 1060

970 40 3 alt 50 50 1060 alt 1100

460 40 3 alt 50 80 590 alt 630

360 40 3 alt 50 70 480 alt 520

690 40 3 alt 50 50 790 alt 830

Alternativ

samt längd

Lågbro, 560

m inkl. anslutningar

Kostnad för

alternativet

(Mkr)

Tabell 4. Kostnadsuppskattning för delsträcka 2.

Kostnad för ombyggn.

tpl Ingelsta

och Herstadberg

(Mkr)

Kostnad för

tpl Järngatan

(Mkr)

Kostnad för

ny tpl Bravikenvägen

(Mkr)

Vägkostnad

(Mkr)

Total kostnad

(Mkr)

100 70 30 30 80 310

35

8 Samråd

Vägverket har haft ett tidigt samråd med myndigheter

och med allmänheten den 30 november

2005. Synpunkterna från samrådet redovisas i

sin korthet nedan.

• den planerade dragningen av Norrleden

medför att del av Natura 2000-områden

blir exploaterade

• bron över Motala Ström bör byggas med

ett absolut minimum av vägbankar i vattnet

för att uppnå största möjliga naturhänsyn

i vattenmiljön

• förläng Söderleden fram till E4 och bygg en

viadukt över järnvägen vid Karlsro

• båtuppläggningsplatsen vid Herstadberg

blir olämplig som uppläggningsplats då

ytan delas av Norrleden

• Norrleden kommer minska antalet transporter

med farligt gods i tätorten

Under arbetet med förstudien har Vägverket,

Sjöfartsverket, Norrköpings Hamn, Kungsängens

flygplats och kommunen haft en kontinuerlig

dialog kring byggnationen av Norrleden.

8.1 Inkomna synpunkter under samråd

Under samrådstiden har följande yttranden inkommit:

Yttrande

Yttrandets datum

Sjöfartsverket 2006-09-25

Försvarsmakten 2006-09-28

Norrköpings kommun 2006-09-29

Miljö- och Hälsoskydd

Norrköpings Hamn och 2006-10-09

Stuveri AB

Länsstyrelsen 2006-10-12

Norrköpings kommun 2006-10-30

Sjöfartsverket

Sjöfartsverket har inget att erinra.

Försvarsmakten

Försvarsmakten har inget att erinra.

Norrköpings kommun Miljö- och Hälsoskydd


Miljö- och hälsoskyddskontoret påtalar behovet

av Norrleden för att bemästra höga partikelhalter

och bullernivåer utmed det befintliga gatusystemet.

Den medger också en säkrare transport

av farligt gods.

Norrköpings Hamn och Stuveri AB


Norrköpings Hamn och Stuveri AB (NHS)

framhåller att det är av stor vikt att Norrleden

anpassas efter utvecklingen av ny kombiterminal

och järnvägsanslutning till denna samt det

ökande antalet lastbilsrörelser. Anslutningar till

och från Pampushamnen bör vara effektivt utformade

så att hamnen som en intermodal nod

ökar i betydelse.

Vidare understyker NHS att passagen vid Lindökanalen

inte får innebär fördröjningar under

bygg- eller driftfasen. Bro- eller tunnelkonstruktion

får heller inte medföra minskning av

kanalens bredd.

Kommentar

Förstudien framhåller vikten av satsningen

på Norrköping som ett intermodalt centrum.

Norrleden ska ses som ett komplement för att

förstärka denna utveckling. Leden bidrar med

genare förbindelser till hamnverksamheten på

Händelö.

Hur passagen vid Lindökanalen ska lösas mer i

detalj kommer utredas vidare i nästa skede.

En eventuell påverkan på hamn- och industriverksamhet

kommer beaktas i kommande vägutredning.

36

Samråd

Länsstyrelsen


Länsstyrelsen anser att en arkeologisk utredning

behöver göras väster om Bravikenvägen

och söder om Lindökanalen. Dessutom bör en

prövningsprocess enligt miljöbalken inledas

med tanke på att Natura 2000-områden kommer

att beröras. Ett klarläggande behövs om hur

vägdagvatten ska hanteras.

Kommentar

Vägverket kommer att bjuda in till ett MKBsamråd

med Länsstyrelsen och Norrköpings

miljövårdare och kommunekologer.

Övriga synpunkter kommer utredas i kommande

vägutredning.

Norrköpings kommun


Norrköpings kommun betonar vikten av att

framkomligheten är stor för fartyg som trafikerar

Lindökanalen.

Norrköpings flygplats kräver tillgänglighet från

Norrleden. Stadsdelen Lindö samt framtida områdena

Marby och Unnerstad ska få tillgång till

leden på ett sätt som minimerar risken för onödig

genomfartstrafik i innerstaden. Funktionen

av korsande lokalgator och Gång-och cykelvägar

måste säkerställas.

Norrköpings kommun utgår från att vägsträckningen

ryms inom de i detaljplan för södra delen

av Herstadberg 9:1 m fl och fördjupningen

av översiktsplanen för Händelö utpekade vägreservat.

Kommentar

Ovanstående synpunkter kommer tas med och

utredas i nästa skede. Det finns dock risk för

att Norrledens trafikplatser inte ryms inom gällande

planer.

37

9 Fortsatt arbete

9.1 FÖRSTUDIESKEDET

Förstudiens samrådshandling kommer att sändas

på remiss till berörda myndigheter och handlingen

hålls tillgänglig för allmänheten som ges

tillfälle att lämna synpunkter. Efter samrådstiden

kommer inkomna yttranden att sammanställas i

en samrådsredogörelse som bifogas förstudiens

beslutshandling. Denna version innehåller även

Vägverkets beslut för inriktningen av det fortsatta

planeringsarbetet liksom länsstyrelsens

beslut om betydande miljöpåverkan enligt miljöbalken

6 kap 4 §.

9.2 FORTSATT PLANERING

Frågor som är viktiga att behandla och utreda

vidare i planeringen redovisas nedan.

9.3 ETAPPUTBYGGNAD

Det är möjligt att bygga Norrleden etappvis och

med olika standardalternativ. En första etapp

kan vara från trafikplats Ingelstad över Södra

Stambanan och Motala Ström fram till Bravikenvägen.

Vägsektionens utformning bör utredas

hurvida den ska hålla samma standard som

Söderleden eller om den ska utformas med endast

ett körfält i vardera riktning till att börja

med.

Utbyggnad från Bravikenvägen, över eller under

Lindö kanal, för att sedan ansluta vid trafikplats

Ljura kan förutsättas bli nästa etapp i

utbyggnaden.

• Åtgärder på omkringliggande väg- och

gatunät såsom avstängningar eller begränsningar

av framkomlighet och utbyggnad

av nya vägar påverkar Norrleden. Vid den

kommande projekteringen är det därför

viktigt att studera påverkan på trafikmäng

der för omkringliggande trafiknät och vilken

betydelse de får för buller och kapacitet.

• Norrleden kan komma i konflikt med detaljplanelagda

områden. Markutrymmen

för ombyggnad av befintliga trafikplatser

eller för nybyggnad bör ses över.

• Passagerna vid Lindö kanal samt Motala

Ström behöver utredas vidare då det i detta

skede är svårt att jämföra de olika alternativen

mellan varandra och dra riktiga

slutsatser därifrån.

• Norrleden kan medföra intrång i områden

som är av intresse för natur- och kulturmiljö.

En genomförligare utredning krävs

för att kunna göra bedömningar av värdena

och vad eventuella intrång betyder samt

hur skador ska kunna undvikas/mildras.

• Luftföroreningar.

• Buller.

38

10 Källförteckning

Arkeologisk utredning etapp 1. Händelö, f d S:t Johannes socken. Norrköpings stad och kommun,

Östergötlands län.

Arkeologisk utredning etapp 2, rapport 2006:21. Händelö 2:2, RAÄ 84 och 138, f d S:t Johannes

socken. Norrköpings stad och kommun, Östergötlands län.

Arkeologisk utredning etapp 2, rapport 2004:32. Händelö 2:1, f d S:t Johannes socken. Norrköpings

stad och kommun, Östergötlands län.

Cykelplan för Norrköpings tätort, 2006-01-26. Norrköpings kommun.

Fördjupad översiktsplan för Händelö, 2005-10-18. Norrköpings kommun.

Infrastrukturinriktning för framtida transporter, 1996/97:53. som antogs av riksdagen den 20 mars

1997.

Miljöbalken, http://www.notisum.se/rnp/sls/lag/19980808.htm, uppdaterad t.o.m SFS 2006:1014.

Miljöfaktorer/Händelö-sammanställning och analys, 2003-11-19.Norrköpings kommun och Miljöinvest

AB.

Mål i sikte, Miljömålsprogram för Östergötlands län, 2004. Länsstyrelsen i Östergötland.

Naturvårdsprogram, 2002-03-27. Norrköpings kommun.

Norrleden, Norrköping, PM angående bro över Lindökanalen, 2005-12-21. Norrköpings kommun

och WSP.

Plan- och bygglagen, http://www.notisum.se/rnp/sls/lag/19870010.htm, uppdaterad t.o.m SFS

2006:986.

PM - Trafikprognos för Norrleden 2030, 2006-07-03. WSP.

Program för att sänka halterna av hälsoskadliga partiklar och andra föroreningar i Norrköpings kommun,

2006-03-09. Norrköpings kommun.

Utredning av Norrleden och godsspår, 2002-11-08. Norrköpings kommun och J&W.

Utredning Norrleden - Österleden delen Händelö, 2004-06-30. Norrköpings kommun och WSP.

Utredning om trafiksystemet i södra och östra delarna av Norrköping, 2001-11-16. Vägverket Region

Sydöst, Norrköping kommun och Tyréns infrakonsult.

VGU, Vägar och gators utformning 2004:80, Vägverket

Väg E22 Söderleden i Norrköping - förstudie, 2004-10-01. Vägverket, Norrköpings kommun och

Vägverket Konsult.

Väglagen, http://www.notisum.se/rnp/sls/lag/19710948.htm, uppdaterad t.o.m 2006:419.

Översiktsplan för Norrköping, utvecklingsplan för staden, 2002-05-23. Norrköpings kommun.

39

Vägverket Region Sydöst

Ågatan 10

581 06 Linköping

www.vv.se

Telefon: 0771-119 119 Fax: 013-289 010

1

E22, delen Norrleden

Create successful ePaper yourself

Delete template?

Save as template?
