1<br />
Uitdaging<strong>en</strong><br />
Jan Dirk van Duijv<strong>en</strong>bode<br />
Ronald Roosj<strong>en</strong><br />
Geiske Bouma<br />
Rijks<strong>water</strong>staat<br />
<strong>De</strong>ltares<br />
TNO<br />
Waterrisico’s<br />
Principiële keuze voor economische<br />
ontwikkeling<strong>en</strong> bov<strong>en</strong> de zeespiegel,<br />
in combinatie <strong>met</strong> natuurontwikkeling<br />
Resolute bouwresticties voor lage<br />
kwetsbare gebied<strong>en</strong> +evacuatieplann<strong>en</strong>,<br />
terp<strong>en</strong>, safe hav<strong>en</strong>s<br />
Hoofd<strong>water</strong>kering<br />
Stormvloedkering<br />
Klimaatdijk gecombineerd <strong>met</strong> hoog<strong>water</strong>vrije<br />
weg<strong>en</strong> A15, A59 <strong>en</strong> A73<br />
Aanpassing<strong>en</strong> <strong>water</strong>kering<strong>en</strong> IJsselmeer<br />
Wateroverschot<br />
Hoge sponz<strong>en</strong>:<br />
<strong>water</strong> vasthoud<strong>en</strong> op de zandgrond<strong>en</strong><br />
Lage sponz<strong>en</strong><br />
<strong>water</strong> vasthoud<strong>en</strong> in de polders;<br />
hoge grond<strong>water</strong>stand: natte weid<strong>en</strong><br />
Emmers<br />
diepe droogmakerij<strong>en</strong>/polders als<br />
ret<strong>en</strong>tiegebied voor zware reg<strong>en</strong>bui<strong>en</strong><br />
Buffercapaciteit IJsselmeer, Markermeer<br />
<strong>en</strong> Krammer Volkerak<br />
Waterregulering<br />
Stuw<strong>en</strong> in de Waal<br />
(in geval van <strong>water</strong>schaarste)<br />
Spuisluiz<strong>en</strong><br />
Flipper in Pannerd<strong>en</strong>s kanaal<br />
(voor flexibele verdeling over<br />
IJssel, Rijn <strong>en</strong> Waal)<br />
Waterverdeling m.b.v. de Flipper in m 3 /s<br />
Neder<br />
Toevoer IJssel Rijn Waal<br />
1.000 0 0 1.000<br />
1.000 400 600 0<br />
16.000 2.500 3.500 10.000<br />
21.000 2.500 3.500 15.000<br />
Sam<strong>en</strong>vatting<br />
In 2007 is op initiatief van het <strong>water</strong>innovatieprogramma<br />
WINN van Rijks<strong>water</strong>staat de<br />
kaart ‘de <strong>mooiste</strong> <strong>en</strong> <strong>veiligste</strong> <strong>delta</strong> <strong>2010</strong>-<br />
<strong>2100</strong>’ gemaakt. <strong>De</strong>ze kaart biedt e<strong>en</strong> overzicht<br />
van mogelijke oplossing<strong>en</strong> voor de toekomstige<br />
<strong>water</strong>uitdaging<strong>en</strong> voor Nederland.<br />
In opvolging van de kaart is er <strong>met</strong> experts<br />
e<strong>en</strong> verdiepingsslag gemaakt. In dit artikel<br />
wordt ingegaan op twee elem<strong>en</strong>t<strong>en</strong> van de<br />
verdiepingsslag; de flipper <strong>en</strong> (zoet)<strong>water</strong>aanvoercirkels.<br />
<strong>De</strong> flipper als elem<strong>en</strong>t<br />
voor de <strong>water</strong>verdeling <strong>en</strong> de (zoet)<strong>water</strong>aanvoercirkels<br />
als aanvulling op de zoet<strong>water</strong>voorzi<strong>en</strong>ing<br />
van ons land.<br />
Bescherming zuidwest NL, afvoer via<br />
Nieuwe Merwede<br />
Watertekort<br />
Hoge sponz<strong>en</strong><br />
<strong>water</strong> vasthoud<strong>en</strong> op de zandgrond<strong>en</strong><br />
Lage sponz<strong>en</strong>,<br />
voorkom<strong>en</strong> verdere<br />
inklinking dmv hoge grond<strong>water</strong>stand:<br />
natte weid<strong>en</strong><br />
Opzett<strong>en</strong> van <strong>water</strong> in hoofdvaarroute<br />
(Waal) in geval van extreem lage<br />
<strong>water</strong>stand<br />
verhaallijn<strong>en</strong>:<br />
1. '<strong>water</strong> vanaf de grote rivier<strong>en</strong>' <strong>en</strong><br />
2. '<strong>water</strong> vanaf de Noordzee <strong>en</strong> Wadd<strong>en</strong>zee'.<br />
In dit artikel gaan we in op twee elem<strong>en</strong>t<strong>en</strong><br />
die behor<strong>en</strong> tot de eerste verhaallijn: de flipper<br />
<strong>en</strong> (zoet)<strong>water</strong>aanvoercirkels.<br />

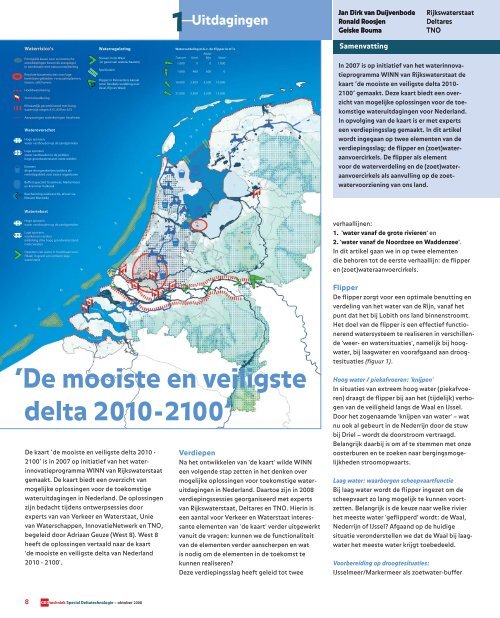

‘<strong>De</strong> <strong>mooiste</strong> <strong>en</strong> <strong>veiligste</strong><br />
<strong>delta</strong> <strong>2010</strong> - <strong>2100</strong>’<br />
<strong>De</strong> kaart ‘de <strong>mooiste</strong> <strong>en</strong> <strong>veiligste</strong> <strong>delta</strong> <strong>2010</strong> -<br />
<strong>2100</strong>’ is in 2007 op initiatief van het <strong>water</strong>innovatieprogramma<br />
WINN van Rijks<strong>water</strong>staat<br />
gemaakt. <strong>De</strong> kaart biedt e<strong>en</strong> overzicht van<br />
mogelijke oplossing<strong>en</strong> voor de toekomstige<br />
<strong>water</strong>uitdaging<strong>en</strong> in Nederland. <strong>De</strong> oplossing<strong>en</strong><br />
zijn bedacht tijd<strong>en</strong>s ontwerpsessies door<br />
experts van van Verkeer <strong>en</strong> Waterstaat, Unie<br />
van Waterschapp<strong>en</strong>, InnovatieNetwerk <strong>en</strong> TNO,<br />
begeleid door Adriaan Geuze (West 8). West 8<br />
heeft de oplossing<strong>en</strong> vertaald naar de kaart<br />
'de <strong>mooiste</strong> <strong>en</strong> <strong>veiligste</strong> <strong>delta</strong> van Nederland<br />
<strong>2010</strong> - <strong>2100</strong>'.<br />
Verdiep<strong>en</strong><br />
Na het ontwikkel<strong>en</strong> van 'de kaart' wilde WINN<br />
e<strong>en</strong> volg<strong>en</strong>de stap zett<strong>en</strong> in het d<strong>en</strong>k<strong>en</strong> over<br />
mogelijke oplossing<strong>en</strong> voor toekomstige <strong>water</strong>uitdaging<strong>en</strong><br />
in Nederland. Daartoe zijn in 2008<br />
verdiepingssessies georganiseerd <strong>met</strong> experts<br />
van Rijks<strong>water</strong>staat, <strong>De</strong>ltares <strong>en</strong> TNO. Hierin is<br />
e<strong>en</strong> aantal voor Verkeer <strong>en</strong> Waterstaat interessante<br />
elem<strong>en</strong>t<strong>en</strong> van 'de kaart' verder uitgewerkt<br />
vanuit de vrag<strong>en</strong>: kunn<strong>en</strong> we de functionaliteit<br />
van de elem<strong>en</strong>t<strong>en</strong> verder aanscherp<strong>en</strong> <strong>en</strong> wat<br />
is nodig om de elem<strong>en</strong>t<strong>en</strong> in de toekomst te<br />
kunn<strong>en</strong> realiser<strong>en</strong>?<br />
<strong>De</strong>ze verdiepingsslag heeft geleid tot twee<br />
Flipper<br />
<strong>De</strong> flipper zorgt voor e<strong>en</strong> optimale b<strong>en</strong>utting <strong>en</strong><br />
verdeling van het <strong>water</strong> van de Rijn, vanaf het<br />
punt dat het bij Lobith ons land binn<strong>en</strong>stroomt.<br />
Het doel van de flipper is e<strong>en</strong> effectief functioner<strong>en</strong>d<br />
<strong>water</strong>systeem te realiser<strong>en</strong> in verschill<strong>en</strong>de<br />
'weer- <strong>en</strong> <strong>water</strong>situaties', namelijk bij hoog<strong>water</strong>,<br />
bij laag<strong>water</strong> <strong>en</strong> voorafgaand aan droogtesituaties<br />
(figuur 1).<br />
Hoog <strong>water</strong> / piekafvoer<strong>en</strong>: 'knijp<strong>en</strong>'<br />
In situaties van extreem hoog <strong>water</strong> (piekafvoer<strong>en</strong>)<br />
draagt de flipper bij aan het (tijdelijk) verhog<strong>en</strong><br />
van de veiligheid langs de Waal <strong>en</strong> IJssel.<br />
Door het zog<strong>en</strong>aamde 'knijp<strong>en</strong> van <strong>water</strong>' – wat<br />
nu ook al gebeurt in de Nederrijn door de stuw<br />
bij Driel – wordt de doorstroom vertraagd.<br />
Belangrijk daarbij is om af te stemm<strong>en</strong> <strong>met</strong> onze<br />
oosterbur<strong>en</strong> <strong>en</strong> te zoek<strong>en</strong> naar bergingsmogelijkhed<strong>en</strong><br />
stroomopwaarts.<br />
Laag <strong>water</strong>: waarborg<strong>en</strong> scheepvaartfunctie<br />
Bij laag <strong>water</strong> wordt de flipper ingezet om de<br />
scheepvaart zo lang mogelijk te kunn<strong>en</strong> voortzett<strong>en</strong>.<br />
Belangrijk is de keuze naar welke rivier<br />
het meeste <strong>water</strong> 'geflipperd' wordt: de Waal,<br />
Nederrijn of IJssel? Afgaand op de huidige<br />
situatie veronderstell<strong>en</strong> we dat de Waal bij laag<strong>water</strong><br />
het meeste <strong>water</strong> krijgt toebedeeld.<br />
Voorbereiding op droogtesituaties:<br />
IJsselmeer/Markermeer als zoet<strong>water</strong>-buffer<br />
8 GEOtechniek Special <strong>De</strong>ltatechnologie – oktober 2008
Om ook in droogtesituaties te beschikk<strong>en</strong> over<br />
voldo<strong>en</strong>de zoet<strong>water</strong>, wordt voorgesteld om<br />
het IJsselmeer/Markermeer te b<strong>en</strong>utt<strong>en</strong> als zoet<strong>water</strong>-buffer.<br />
Voorafgaand aan e<strong>en</strong> droogtesituatie<br />
moet <strong>water</strong> via de IJssel richting het<br />
IJsselmeer/Markermeer 'geflipperd' word<strong>en</strong>.<br />
Door de flipper per weer- <strong>en</strong> <strong>water</strong>situatie<br />
strategisch in te zett<strong>en</strong>, kan de buffercapaciteit<br />
in het IJsselmeer/Markermeer optimaler b<strong>en</strong>ut<br />
word<strong>en</strong>.<br />
Wateraanvoercirkels<br />
Naast de zoet<strong>water</strong>buffer in het IJsselmeer/<br />
Markermeer, kunn<strong>en</strong> ook zog<strong>en</strong>aamde<br />
'zoet<strong>water</strong>aanvoercirkels' bijdrag<strong>en</strong> aan de<br />
zoet<strong>water</strong>voorzi<strong>en</strong>ing. <strong>De</strong> flipper zorgt dat<br />
zoet<strong>water</strong> vanuit de grote rivier<strong>en</strong>, via het<br />
IJsselmeer/Markermeer, naar gebied<strong>en</strong> in<br />
West- <strong>en</strong> Midd<strong>en</strong>-Nederland gestuurd wordt,<br />
<strong>en</strong> dat het <strong>water</strong> uiteindelijk b<strong>en</strong>ed<strong>en</strong>strooms<br />
weer teruggevoerd wordt in diezelfde grote<br />
rivier<strong>en</strong>. <strong>De</strong> 'zoet<strong>water</strong>aanvoercirkels' hebb<strong>en</strong><br />
drie sam<strong>en</strong>hang<strong>en</strong>de functies:<br />
1. Behoud van zoet<strong>water</strong> vrag<strong>en</strong>de c.q.<br />
-gebond<strong>en</strong> (ruimtelijke) functies (zoals de<br />
landbouw, stedelijk gro<strong>en</strong>, natuur);<br />
2. Terugdring<strong>en</strong> van zoute kwel in gebied<strong>en</strong><br />
waar dat niet gew<strong>en</strong>st is (doorspoel<strong>en</strong> t.b.v.<br />
<strong>water</strong>kwaliteit);<br />
3. Op peil houd<strong>en</strong> van drink<strong>water</strong>- <strong>en</strong> koel<strong>water</strong>voorzi<strong>en</strong>ing<strong>en</strong>.<br />
Realisatie van de zoet<strong>water</strong>aanvoercirkels zou<br />
e<strong>en</strong> nieuwe strategie zijn om de zoutindringing<br />
teg<strong>en</strong> te gaan: in plaats van zoet<strong>water</strong> te 'verspill<strong>en</strong>'<br />
aan het terugdring<strong>en</strong> van de zouttong in<br />
het b<strong>en</strong>ed<strong>en</strong>rivier<strong>en</strong>gebied, wordt toegestaan<br />
dat deze zouttong verder landinwaarts komt<br />
dan nu het geval is (mogelijk tot voorbij de<br />
Biesbosch). Naast het feit dat er meer zoet<strong>water</strong><br />
overblijft voor gebruik (i.p.v. terugdring<strong>en</strong> zouttong),<br />
wordt ook via de zoet<strong>water</strong>buffer in het<br />
IJsselmeer / Markermeer <strong>en</strong> de 'zoet<strong>water</strong>aanvoercirkels'<br />
gezorgd dat er voldo<strong>en</strong>de zoet<strong>water</strong><br />
beschikbaar is voor de functies in het b<strong>en</strong>ed<strong>en</strong>rivier<strong>en</strong>gebied<br />
waarvoor zoet<strong>water</strong> e<strong>en</strong> voorwaarde<br />
is.<br />
We mak<strong>en</strong> onderscheid tuss<strong>en</strong> e<strong>en</strong> landelijke<br />
<strong>water</strong>aanvoercirkel <strong>en</strong> <strong>en</strong>kele regionale <strong>water</strong>aanvoercirkels,<br />
in Noord- <strong>en</strong> Zuid-Nederland<br />
(figuur 2).<br />
gemaakt word<strong>en</strong> van bestaande kanal<strong>en</strong>, die<br />
mogelijk opnieuw gedim<strong>en</strong>sioneerd <strong>en</strong> ingericht<br />
moet<strong>en</strong> word<strong>en</strong> voor hun nieuwe functie. Ook<br />
nieuwe kanal<strong>en</strong> behor<strong>en</strong> tot de mogelijkhed<strong>en</strong><br />
bij aanleg van deze <strong>water</strong>aanvoercirkel. Gedacht<br />
wordt aan e<strong>en</strong> zg. Gro<strong>en</strong>e Hart-kanaal dat<br />
gevoed wordt uit het IJmeer/Markermeer, via<br />
e<strong>en</strong> (de) sifon onder het Amsterdam-Rijnkanaal<br />
door, naar de Lek of de Merwede. Er kan ook<br />
gekoz<strong>en</strong> word<strong>en</strong> voor e<strong>en</strong> westelijke aftakking<br />
van het Amsterdam-Rijnkanaal, ter hoogte van<br />
Breukel<strong>en</strong>, richting het Gro<strong>en</strong>e Hart, <strong>en</strong> uitmond<strong>en</strong>d<br />
in Lek of Merwede. In beide gevall<strong>en</strong><br />
moet<strong>en</strong> dan nieuwe 'kruising<strong>en</strong>' (de zg. blauwe<br />
knop<strong>en</strong>) <strong>met</strong> de Oude Rijn <strong>en</strong> de Hollandse<br />
IJssel vormgegev<strong>en</strong> word<strong>en</strong>.<br />
T<strong>en</strong> behoeve van e<strong>en</strong> regionale <strong>water</strong>aanvoercirkel<br />
in Noord-Nederland kan <strong>water</strong> ingelat<strong>en</strong><br />
word<strong>en</strong> vanuit het Zwarte Meer naar het<br />
Meppelerdiep <strong>en</strong> de Hoogeve<strong>en</strong>se Vaart<br />
naar het Bargerve<strong>en</strong> (hoogve<strong>en</strong>gebied). E<strong>en</strong><br />
voorwaarde is dat hiervoor de stroming in<br />
Tijd voor Scheepvaart naar Wateropslag<br />
evacuatie Rotterdam IJsselmeer<br />
Figuur 1<br />
Grafische weergave van de werking van de flipper.<br />
het Meppelerdiep <strong>en</strong> de Hoogeve<strong>en</strong>se Vaart<br />
'omgedraaid' kan word<strong>en</strong> in droogtesituaties.<br />
E<strong>en</strong> <strong>water</strong>aanvoercirkel in Zuid-Nederland<br />
loopt via de Maas richting Noord-Limburg <strong>en</strong><br />
Noord-Brabant, via de Zuid-Willemsvaart <strong>en</strong><br />
Wilhelminakanaal naar Hollandsch Diep (via de<br />
Mark) of Volkerak (via de Dintel). <strong>De</strong> afleiding<br />
van zoet<strong>water</strong> door Brabant naar de Zuid-<br />
Hollandse <strong>en</strong> Zeeuwse eiland<strong>en</strong> geeft ook de<br />
estuari<strong>en</strong>e dynamiek (zoet-zout overgang tuss<strong>en</strong><br />
Noordzee <strong>en</strong> Zuidwestelijke <strong>De</strong>lta) meer ruimte.<br />
Hoe nu verder<br />
Naast WINN houd<strong>en</strong> (o.a.) ook verschill<strong>en</strong>de<br />
k<strong>en</strong>nis- <strong>en</strong> innovatieprogramma's, het Ministerie<br />
van Verkeer <strong>en</strong> Waterstaat <strong>en</strong> de commissie<br />
Veerman zich bezig <strong>met</strong> het d<strong>en</strong>k<strong>en</strong> over toekomstige<br />
oplossing<strong>en</strong> voor de <strong>water</strong>uitdaging<strong>en</strong><br />
in Nederland. <strong>De</strong> uitdaging is om kracht<strong>en</strong> te<br />
bundel<strong>en</strong> <strong>en</strong> ons zo goed mogelijk voor te<br />
bereid<strong>en</strong> op de toekomst. Het project '<strong>De</strong><br />
<strong>mooiste</strong> <strong>en</strong> <strong>veiligste</strong> <strong>delta</strong> <strong>2010</strong> - <strong>2100</strong>' wil e<strong>en</strong><br />
actieve bijdrage lever<strong>en</strong> aan die discussie. <br />
<strong>De</strong> landelijke <strong>water</strong>aanvoercirkel loopt via<br />
Lobith (Rijn),Pannerd<strong>en</strong>s Kanaal, IJssel,<br />
IJsselmeer, Markermeer, Amsterdam-Rijnkanaal,<br />
ofwel terug naar de Waal, ofwel via het Merwedekanaal<br />
naar de Biesbosch. Voor de ontwikkeling<br />
van deze <strong>water</strong>aanvoercirkel kan gebruik<br />
Figuur 2 schematische weergave regionale (links) <strong>en</strong> landelijke (rechts)<br />
zoet<strong>water</strong>aanvoercirkels.<br />
GEOtechniek Special <strong>De</strong>ltatechnologie – oktober 2008 9
