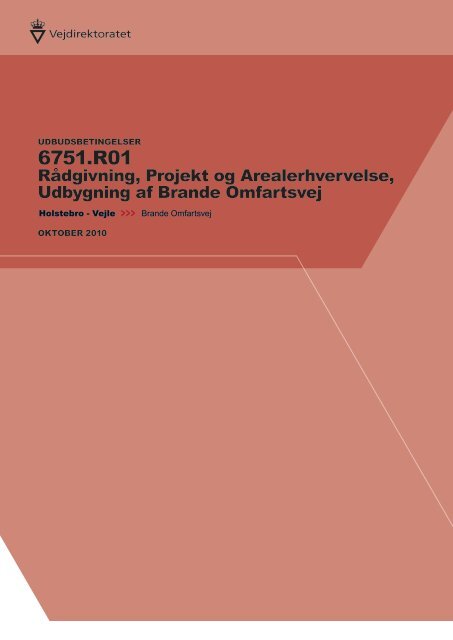

UDBUDSBETINGELSER<br />
<strong>6751.R01</strong><br />
Rådgivning, Projekt og Arealerhvervelse,<br />
Udbygning af Brande Omfartsvej<br />
Holstebro - Vejle >>> Brande Omfartsvej<br />
OKTOBER 2010
ORIENTERING <strong>6751.R01</strong><br />
INDHOLDSFORTEGNELSE<br />
SIDE<br />
2 af 67<br />
ORIENTERING...............................................................................................................................3<br />
BESTEMMELSER OM UDBUD OG TILBUD (BUT).......................................................................5<br />
SÆRLIGE BETINGELSER (SB).....................................................................................................9<br />
1. Alment ................................................................................................................................9<br />
2. Rådgiveren.........................................................................................................................9<br />
3. Honorering .......................................................................................................................10<br />
5. Tidsfrister .........................................................................................................................10<br />
6. Ansvar ..............................................................................................................................11<br />
GRUNDLAG OG FORUDSÆTNINGER.......................................................................................12<br />
1. Klientens ydelser..............................................................................................................12<br />
2. Rådgiverens ydelser.........................................................................................................12<br />
3. Projektforudsætninger ......................................................................................................14<br />
4. Rådgiverens dokumentation.............................................................................................16<br />
YDELSESBESKRIVELSER (YB)..................................................................................................21<br />
Afvanding..................................................................................................................................21<br />
Belysningsanlæg.......................................................................................................................25<br />
Beplantning ...............................................................................................................................27<br />
Besigtigelsesmateriale ..............................................................................................................29<br />
Bygværker.................................................................................................................................30<br />
Ekspropriationsmateriale...........................................................................................................35<br />
Færdsels- og vejvisningstavler..................................................................................................36<br />
Fremmede ledninger.................................................................................................................39<br />
Geoteknik..................................................................................................................................42<br />
Myndighedsbehandling .............................................................................................................47<br />
Miljø- og Naturundersøgelser....................................................................................................48<br />
Støjberegning............................................................................................................................52<br />
Støjskærme...............................................................................................................................54<br />
Trafikafvikling under anlæg.......................................................................................................56<br />
Trafiksikkerhedsrevision............................................................................................................57<br />
Vejprojektering ..........................................................................................................................58<br />
Tilsyn (Option)...........................................................................................................................63<br />
TILBUDS- OG AFREGNINGSGRUNDLAG (TAG) .......................................................................67
ORIENTERING <strong>6751.R01</strong><br />
ORIENTERING<br />
SIDE<br />
3 af 67<br />
Nærværende Udbudsbetingelser gælder i forbindelse med udbud og kontrahering af aftale om<br />
rådgivning i forbindelse med projektering af udbygning af Brande Omfartsvej (rute 18) til motorvej.<br />
Opgaven betegnes herefter som ”<strong>6751.R01</strong> Rådgivning, Projekt og Arealerhvervelse, Udbygning<br />
af Brande Omfartsvej”.<br />
Projektet er beliggende i Ikast-Brande kommune og Vejcenter Midt- og Vestjylland er vejmyndighed<br />
for vejen. Strækningen skal være færdigbygget inden udgangen af 2014.<br />
Overordnet forventes tidsplanen for projektet at se således ud:<br />
- Besigtigelsesmateriale fremsendes til VD 1. august 2011<br />
- Besigtigelsesforretning Uge 40, 2011<br />
- Ekspropriationsmatereale fremsendes til VD 26. marts 2012<br />
- Ekspropriation Uge 23, 24, 2012<br />
- Udbud af broer og bygværker oktober 2011<br />
- Udbud af jord- og belægningsentreprise juni 2012<br />
- Udbud af belysning foråret 2013<br />
- Udbud af støjskærme foråret 2013<br />
- Udbud af færdsels- og vejvisningstavler foråret 2013<br />
- Udbud af beplantning foråret 2014<br />
- Anlægsfase november 2011 til oktober 2014<br />
Rådgiver skal kunne levere den rådgivning, myndighedskontakt, projektering og tilvejebringelse<br />
af materiale, som er nødvendig for afholdelse af besigtigelsesforretning, ekspropriationsforretning<br />
samt for at kunne udbyde anlægsarbejderne.<br />
Rådgiver skal kunne levere projektmateriale til de sideløbende geotekniske undersøgelser og arkæologiske<br />
undersøgelser.<br />
Rådgivningen omfatter de ydelser, der måtte blive nødvendige indenfor fagområderne Ekspropriation,<br />
Vejprojektering, Geoteknik i forbindelse med bygværker, Fremmede ledninger, Jord og afvanding,<br />
Belægning, Miljø, Hegn, Beplantning, Belysning, Udstyr, Færdsels- og vejvisningstavler,<br />
Broer og tunneller, andre bygværker samt Trafikafvikling under anlæg.<br />
Der skal udarbejdes udbud af fag – og hovedentrepriser for broer og bygværker, støjskærme,<br />
jord- og belægningsarbejder, belysning, færdsels- og vejvisningstavler, samt beplantning. Udbudsformen<br />
fastlægges af <strong>Vejdirektoratet</strong> i samarbejde med rådgiver i den første del af projekteringsfasen.<br />
Oplysninger om projektet kan hentes på www.vejdirektoratet.dk , Vejprojekter – Større vejprojekter<br />
– Her bygger vi – Brande Omfartsvej (rute 18)
ORIENTERING <strong>6751.R01</strong><br />
Opgaven skal løses i et samarbejde med <strong>Vejdirektoratet</strong>s Anlægsdivision i Skanderborg.<br />
SIDE<br />
4 af 67<br />
Udbuddet omfatter i hovedtræk rådgivning vedr. projektering, besigtigelses- og arealerhvervelsesmateriale,<br />
udbudsmateriale og kontrahering, projektopfølgning af og som option tilsyn af:<br />
Udvidelse af Brande Omfartsvej til 4-sporet motorvej<br />
Ombygning af hankeanlæg til ruderanlæg ved Ejstrupholmvej og Thyregodvej<br />
Udbygning af eksisterende bygværker til 4-fagsbroer ved Ejstrupholmvej og Thyregodvej<br />
Forlængelse af underføringer ved jernbanen(nordlig indføring), Højmarksvej, Dørslundvej,<br />
Goldbækken, Gormosen, jernbanen(sydlig indføring)<br />
Eventuelt ny underføring mellem st. 67 og st. 68<br />
Mindre omlægning af veje og stier<br />
Forlægning af vandløbene Sædbæk og Klinkhøj Bæk<br />
Etablering af 4 nye faunapassager (herunder Sædbæk og Klinkhøj Bæk), 6 nye erstatningsvandhuller<br />
samt vildt- og paddehegn<br />
Etablering af støjskærm ved Skovbrynet og evt. mellem st. 67 og st. 68<br />
Etablering af belysning i rundkørsler og langs stier i eget tracé<br />
Etablering af færdsels- og vejvisningstavler inkl. følgevejvisning<br />
Beplantning langs vejanlæg<br />
Arbejdet udføres iht. anlægloven.<br />
Projektet følger <strong>Vejdirektoratet</strong>s faseopdeling, der indeholder faserne 1-6. Nærværende rådgivningsydelse<br />
dækker faserne 3 – 5.<br />
Fase 3 Projekt til besigtigelse dækker udarbejdelse af projekt til besigtigelse. Projektet skal med<br />
udgangspunkt i anlægsloven detaljeres, så de nødvendige tilladelser og undersøgelser forud for<br />
besigtigelsen kan indhentes.<br />
Fase 4 Projekt til anlæg dækker udarbejdelse af detailprojekt for fastlæggelse af ekspropriationsgrænser<br />
og efterfølgende til udarbejdelse af udbudsprojekt. Udbudsprojektet skal endvidere indeholde<br />
en anlægsteknisk beskrivelse af anlægget (SBB og TBL).<br />
Fase 5 Anlæg dækker selve anlægsfasen. Rådgiverens ydelser i den forbindelse indeholder projektopfølgning<br />
under anlægsfasen, tilsyn (option) og udarbejdelse af Således udført dokumentation<br />
efter entreprisernes afslutning.<br />
Der henvises i øvrigt til oversigtskort.<br />
Opgaven skal udføres i perioden december 2010 til april 2015.<br />
Klienten er: <strong>Vejdirektoratet</strong><br />
Anlægsdivisionen<br />
Th. Helsteds Vej 11<br />
8660 Skanderborg<br />
Tlf. 7244 2200
BUT <strong>6751.R01</strong><br />
SIDE<br />
5 af 67<br />
BESTEMMELSER OM UDBUD OG TILBUD (BUT)<br />
Opgaven udbydes i begrænset EU-udbud efter forudgående prækvalifikation.<br />
Tilbud skal afgives på dansk. Kontrakt- og arbejdssproget er dansk.<br />
Alternative tilbud modtages ikke.<br />
Tildelingskriterium<br />
Tildelingen sker på basis af det økonomisk mest fordelagtige tilbud. <strong>Vejdirektoratet</strong> vil ud fra det<br />
opstillede tildelingskriterium og tilhørende underkriterier bedømme tilbuddene.<br />
Tildelingskriterierne og deres vægtning er følgende:<br />
Kriterium Vægtning<br />
Pris 40 %<br />
Organisation og bemanding 35 %<br />
Tilbudsgivers analyse 25 %<br />
Organisation og bemanding<br />
Der skal vedlægges en organisationsplan med redegørelse for den organisation og bemanding,<br />
der skal gennemføre opgaven. Der skal specifikt redegøres for de kompetencer, som de enkelte<br />
personer i den foreslåede organisation besidder, og som vil være relevante at tilføre det konkrete<br />
projekt. For hver person angives medarbejderkategori, jf. Tilbudslisten.<br />
Der skal vedlægges CV for alle nøglemedarbejdere med speciel angivelse af de kompetencer,<br />
den konkrete medarbejder kan tilføre opgaven. Et CV bør ikke være på mere end 2 sider.<br />
Der lægges desuden vægt på, at der foreslås en projektleder med dokumenteret ledelses- og<br />
samarbejdserfaring. Projektlederen skal være den ansvarlige i hele kontraktperioden.<br />
I bedømmelsen af tilbuddet lægges der vægt på, at der er relevant og høj kompetence på alle relevante<br />
fagområder, og at opgaven fordeles på et begrænset antal medarbejdere.<br />
Nøglemedarbejdere kan kun udskiftes efter forudgående accept fra <strong>Vejdirektoratet</strong>.<br />
Rådgiveren skal råde over og anvende de angivne personer til gennemførelse af opgaven. Hvis<br />
der påtænkes anvendt underrådgivere, skal dette oplyses.<br />
Ved vurderingen af kriteriet organisation og bemanding lægger <strong>Vejdirektoratet</strong> vægt på, at rådgiveren<br />
præsenterer en kompetent og robust projektorganisation. Det tillægges betydning, at rådgiveren<br />
gennem sin beskrivelse m.v. kan sandsynliggøre en tilfredsstillende gennemførelse af projektet.
BUT <strong>6751.R01</strong><br />
SIDE<br />
6 af 67<br />
Analyse<br />
Tilbuddet skal vedlægges en analyse, hvor rådgiveren detaljeret beskriver de muligheder og udfordringer,<br />
som rådgiveren finder opgaven rummer og som rådgiveren vil påpege eller opliste forud<br />
for sin eventuelle løsning af opgaven.<br />
Ved beskrivelsen af opgavens løsning vil der blive lagt vægt på de særlige omstændigheder, som<br />
adskiller rådgiverens forslag til løsning fra et sædvanligt projekteringsforløb. Her kan beskrives<br />
evt. særlige projekteringsmetoder og tiltag, der kan forbedre projektets kvalitet og/eller billiggøre<br />
anlægget, omfang af projekt- og tegningsmateriale m.m. Her kan endvidere beskrives, hvorledes<br />
en optimal anlægslogistik under hensyntagen til budget og omgivelser – herunder trafik og miljø -<br />
kan sikres.<br />
Der vil blive lagt vægt på, at rådgiveren redegør for, hvorledes samarbejdet med <strong>Vejdirektoratet</strong><br />
og øvrige rådgivere påtænkes tilrettelagt i de forskellige faser, og hvorledes samspillet mellem de<br />
interne faggrupper håndteres, herunder beskrivelse af grænseflader.<br />
Der lægges vægt på en gennemtænkt plan for projektets gennemførelse. Planen bør redegøre<br />
for, hvorledes alle projektets faser gennemføres, og hvorledes de forskellige arbejdsoperationer i<br />
faserne udføres, herunder eksempelvis hvorledes risikoafdækning, kvalitetssikringsarbejder, trafikomlægninger,<br />
kommunikation med omverdenen og andre væsentlige discipliner håndteres.<br />
Det bør beskrives, hvilke processer, herunder kvalitetssikringsprocedurer m.v., som rådgiveren<br />
foreslår anvendt.<br />
Bedømmelse<br />
Kriteriet pris tildeles karakter efter følgende regler:<br />
Tilbuddet med laveste pris (tilbudssum) gives karakteren 10.<br />
Et tænkt tilbud, hvor prisen (tilbudssummen) er 75 % højere end den laveste pris, gives karakteren<br />
0.<br />
Øvrige tilbud gives karakter ved interpolation og ekstrapolation.<br />
Negative karakterer kan forekomme.<br />
De øvrige kriterier bedømmes efter følgende metode:<br />
Der karaktergives kun med hele tal, og alle tal mellem 0 og 10 kan anvendes. To eller flere tilbud<br />
kan opnå samme karakter.<br />
Karakteren 0 gives til et netop acceptabelt tilbud,<br />
Karakteren 3 gives til et tilbud, der er under middel,<br />
Karakteren 5 gives til et tilbud, der er middel,<br />
Karakteren 8 gives til et tilbud, der er over middel<br />
Karakteren 10 gives til det bedst mulige tilbud, som ikke behøver at foreligge.<br />
De ikke specifikt nævnte karakterer gives for besvarelser, der ligger mellem de nævnte karakterer.
BUT <strong>6751.R01</strong><br />
SIDE<br />
7 af 67<br />
Et tilbuds totalværdi findes ved summen af produkterne af vægte og karakterer for kriterierne.<br />
Det tilbud, som opnår den højeste totalværdi, er det mest fordelagtige tilbud.<br />
<strong>Vejdirektoratet</strong> vil gennemføre dette udbud ved anvendelse af to-kuvert systemet. Rådgiveren<br />
skal aflevere tilbuddet i to dele:<br />
Del 1 indeholdende den udfyldte Tilbudsliste, som afleveres i særskilt lukket kuvert<br />
med tydelig mærkning ”Tilbudsliste”.<br />
Del 2 indeholdende det øvrige tilbudsmateriale, som afleveres i særskilt lukket kuvert<br />
med tydelig mærkning ”Øvrige tilbudsdokumenter”.<br />
Efter modtagelse af tilbuddene vil <strong>Vejdirektoratet</strong> evaluere del 2 af tilbudsmaterialet. Når meddelelse<br />
om resultatet af denne evaluering er tilgået de bydende, åbnes del 1 med priselementet, og<br />
resultatet heraf meddeles de bydende umiddelbart derefter.<br />
Åbning af Del 1 vil ske med de bydendes tilstedeværelse efter forudgående indbydelse af de bydende.<br />
Tilbuddet vedstås i 40 dage efter tilbuddets afgivelse. Aftalen forventes indgået i december 2010.<br />
Tilbud mærket ”<strong>6751.R01</strong> Rådgivning, Projekt og Arealerhvervelse, Udbygning af Brande Omfartsvej”<br />
skal være <strong>Vejdirektoratet</strong> i hænde på adressen Thomas Helsteds Vej 11, 8660 Skanderborg,<br />
att.: Claus Nødgaard Hansen.<br />
Tilbud afleveres i 2 papireksemplarer og 1 CD-rom eller USB-stick samlet i særskilt lukket emballage.<br />
Der betales ikke vederlag for deltagelse i tilbudsgivningen og evt. kontraktindgåelse.<br />
Mærkat til påklæbning på tilbudskuverten er indeholdt i TBL.<br />
Alt tilbudsmaterialet skal være mærket med rådgiverens navn.<br />
Tilbud skal indeholde:<br />
Pris ved udfyldt tilbudsliste<br />
Organisation og bemanding<br />
Analyse<br />
Tro og love-erklæring vedr. ubetalt, forfalden gæld til det offentlige<br />
Bemyndigelsesdokumentation, hvis flere i forening afgiver tilbud<br />
Udeladelse af tro og love-erklæring samt bemyndigelsesdokumentation gør ikke tilbuddet ukonditionsmæssigt,<br />
idet <strong>Vejdirektoratet</strong> vil kræve dokumenterne bekræftet forinden kontraktskrivning.<br />
Tilbudsgiveren kan finde oplysninger om Danmarks skatte- og afgiftsforhold på www.skat.dk, om<br />
miljøbeskyttelse på www.mst.dk og om sikkerhed på arbejdspladsen på www.at.dk.
BUT <strong>6751.R01</strong><br />
Tilbud modtages ikke pr. mail.<br />
SIDE<br />
8 af 67<br />
Spørgsmål, der modtages senest 10 dage inden udløbet af fristen for afgivelse af tilbud, vil blive<br />
besvaret senest 6 dage inden udløbet af fristen for afgivelse af tilbud. Spørgsmål modtaget efter<br />
den angivne dato vil blive tilstræbt besvaret, afhængigt af spørgsmålets karakter. Udbudsnummeret<br />
skal indgå i begyndelsen af mailens/brevets emnebeskrivelse: ” <strong>6751.R01</strong> Rådgivning, Projekt<br />
og Arealerhvervelse, Udbygning af Brande Omfartsvej”. Spørgsmål vedr. ….”<br />
Spørgsmål sendes til: udbud@vd.dk med kopi til cnh@vd.dk og hlni@vd.dk<br />
Besvarelse af spørgsmål sker via rettelsesblade på www.vejdirektoratet.dk under "Udbud".
SB <strong>6751.R01</strong><br />
SÆRLIGE BETINGELSER (SB)<br />
1. ALMENT<br />
ad 1.0 Reglernes anvendelse og formål<br />
SIDE<br />
9 af 67<br />
ad 1.0.1 Denne SB indeholder supplerende, særlige betingelser til ABR 89 for udbuddet. De<br />
enkelte numre refererer til ABR 89.<br />
2. RÅDGIVEREN<br />
ad 2.1 Rådgivningsaftalen<br />
ad 2.1.1 Aftale indgås på grundlag af:<br />
a. Eventuelle rettelsesblade udsendt i tilbudsfasen<br />
b. Tilbudsliste (TBL)<br />
c. Udbudsbetingelser (UB)<br />
d. <strong>Vejdirektoratet</strong>s standardvilkår for aftale om rådgivning og bistand, marts 2010<br />
– som kan findes på www.vejdirektoratet.dk/udbud<br />
e. Almindelige bestemmelser for teknisk rådgivning og bistand – ABR 89<br />
f. FRI’s ydelsesbeskrivelser for Anlæg og Planlægning, april 2006<br />
ad 2.3 Rådgivningens faser<br />
ad 2.3.1 Rådgiverens bistand ydes i følgende faser:<br />
Fase 3, Projekt til besigtigelse: Opstart, projektering, udarbejdelse af materiale<br />
til besigtigelse.<br />
Fase 4, Projekt til anlæg: Udarbejdelse af materiale til ekspropriationsforretning,<br />
udarbejdelse af udbudsmateriale til fag- og hovedentrepriser.<br />
Fase 5, Anlæg: Projektopfølgning samt tilsyn (option).<br />
ad 2.4 Forhold under rådgivningen<br />
ad 2.4.4 Rådgiver udarbejder myndighedsplan til <strong>Vejdirektoratet</strong>s godkendelse og søger<br />
herefter de nødvendige tilladelser på vegne af <strong>Vejdirektoratet</strong>.<br />
Rådgiver udarbejder ledningsprotokol til <strong>Vejdirektoratet</strong>s godkendelse og nødvendige<br />
ledningsomlægninger indarbejdes i projektet.
SB <strong>6751.R01</strong><br />
3. HONORERING<br />
ad 3.1 Honorarformer<br />
ad 3.1.1.3 Honorar efter regning.<br />
ad 3.2 Udlæg<br />
SIDE<br />
10 af 67<br />
Alle honorargivende ydelser afregnes efter medgået tid efter timesatserne oplyst i<br />
TBL.<br />
Rådgiveren afholder selv samtlige udlæg forbundet med udførelse af rådgivningsopgaverne<br />
og eventuelle ekstraydelser, herunder CAD udgifter og interne arbejdskopier,<br />
medmindre andet er fastsat nedenfor eller konkret aftalt mellem <strong>Vejdirektoratet</strong><br />
og rådgiveren. En sådan aftale skal være skriftlig.<br />
5. TIDSFRISTER<br />
ad 5.1 Opgaven kan påregnes overdraget umiddelbart efter kontraktindgåelsen og kan<br />
igangsættes umiddelbart derefter.<br />
Rådgiveren skal straks efter indgåelse af kontrakt udarbejde en detaljeret tidsplan<br />
for den samlede projekteringsperiode og følge op på denne i forbindelse med den<br />
månedlige statusrapportering til <strong>Vejdirektoratet</strong>. Tidsplanen skal indeholde milepæle<br />
samt indeholde tid til <strong>Vejdirektoratet</strong>s gennemgang og godkendelse af projektforslag<br />
forud for hver enkelt aflevering.<br />
Tidsplanen skal tage højde for arkæologiske forundersøgelser og udgravninger.<br />
Projektets hovedtidsplan er som anført under Orientering.<br />
Flg. tidsfrister er bodsbehæftede:<br />
A. Levering af hovedtidsplan og kvalitetsplan for den samlede projekteringsperiode<br />
senest 2 uger efter kontraktindgåelse.<br />
B. Materiale til besigtigelse leveret til <strong>Vejdirektoratet</strong> den 1. august 2011.<br />
C. Materiale til ekspropriation leveret til <strong>Vejdirektoratet</strong> den 26. marts 2012.<br />
D. Udbudsmateriale til broentreprise leveres til <strong>Vejdirektoratet</strong> senest d. 3. oktober<br />
2011.<br />
E. Udbudsmateriale til jord- og belægningsentreprise leveret til <strong>Vejdirektoratet</strong> senest<br />
d. 4. juni 2012.
SB <strong>6751.R01</strong><br />
6. ANSVAR<br />
SIDE<br />
11 af 67<br />
F. Udbudsmateriale for støjskærm, belysning, beplantning, færdsels- og vejvisningstavler<br />
samt følgevisning iht. hovedtidsplanen.<br />
G. ”Således udført” dokumentation og arkivering skal afleveres senest 3 måneder<br />
efter de enkelte entreprisers aflevering, idet det forudsættes at entreprenør og<br />
tilsyn leverer det nødvendige grundlag 1 måned efter de enkelte entreprisers afslutning<br />
ad 6.1 Bodsstørrelser pr. påbegyndt uge efter tidsfristerne angivet i ad 5.1 er:<br />
A. kr. 5.000,-<br />
B-C kr. 100.000,-<br />
Øvrige tidsfrister kr. 20.000,-<br />
ad 6.2 Ansvar for fejl og forsømmelser<br />
ad 6.2.2 Rådgiveren skal have sit professionelle ansvar forsikret med personskade på minimum<br />
12,5 i mio. kr. pr. forsikringsår og for tingskade minimum 10 i mio. kr. pr. forsikringsår.<br />
Rådgiveren kan ikke begrænse ansvaret for denne opgave til mindre end 10 i<br />
mio. kr. pr. kalenderår.
GRUNDLAG OG FORUDSÆTNINGER <strong>6751.R01</strong><br />
GRUNDLAG OG FORUDSÆTNINGER<br />
1. KLIENTENS YDELSER<br />
SIDE<br />
12 af 67<br />
<strong>Vejdirektoratet</strong> stiller grundkort og digitalt projekt fra VVM-fasen til rådighed for rådgiveren.<br />
<strong>Vejdirektoratet</strong> angiver hvilket koordinatsystem, der anvendes for opgaven.<br />
Ligeledes stilles det tilgængelige materiale for opgavens løsning til rådighed for<br />
rådgiveren, herunder paradigmer, i den udstrækning de forefindes, samt alle Anlægsdivisionens<br />
systembeskrivelser af tegningsarkiv og tilbudslistesystemer m.v.<br />
Se endvidere afsnit 3. Projekteringsforudsætninger.<br />
<strong>Vejdirektoratet</strong> deltager aktivt i dialogen med rådgiveren og tager løbende stilling til<br />
oplæg fra rådgiveren.<br />
<strong>Vejdirektoratet</strong> leverer i øvrigt de ydelser, som i henhold til ABR 89 er pålagt klienten.<br />
2. RÅDGIVERENS YDELSER<br />
Rådgiveren skal udarbejde en tidsplan, der tager hensyn til milepæle angivet i projektets<br />
hovedtidsplan. Tidsplanen skal indeholde tid til <strong>Vejdirektoratet</strong>s gennemgang<br />
og godkendelse af projektforslag forud for hver enkelt aflevering.<br />
Tidsplanen skal indeholde de enkelte delopgaver for hele projektperioden. I forbindelse<br />
med opstart af opgaven skal rådgiver udarbejde detaljerede opgavebeskrivelser<br />
i form af oplæg til rekvisitioner med budgetterede timeantal, herunder kvalitets-<br />
og miljøplan, som opfylder <strong>Vejdirektoratet</strong>s krav og retningslinjer for miljørigtig projektering.<br />
Til vedligeholdelse og opdatering af <strong>Vejdirektoratet</strong>s anlægsoverslag skal rådgiveren<br />
løbende i hele projektperioden levere input hertil.<br />
Rådgiveren udarbejder et forudsætningsnotat for anlægsoverslag med udgangspunkt<br />
i den tekniske vurdering af løsningsmuligheder, risikoanalyse og øvrige forhold<br />
der har indflydelse på anlægsoverslaget. Forudsætningsnotatet skal bl.a. anvendes<br />
ved <strong>Vejdirektoratet</strong>s granskning af anlægsoverslaget og som dokumentation<br />
i de følgende faser.<br />
Der udarbejdes et overslag ved hjælp af <strong>Vejdirektoratet</strong>s overslagssystem. Overslaget<br />
er herved baseret på teoretiske mængder fra det foreliggende projekt samt<br />
enhedspriser og erfaringer fra de seneste sammenlignelige anlægsarbejder udført<br />
af <strong>Vejdirektoratet</strong>. Alle ændringer, der har indflydelse på det færdige projekt eller
GRUNDLAG OG FORUDSÆTNINGER <strong>6751.R01</strong><br />
SIDE<br />
13 af 67<br />
projektøkonomien skal registreres løbende i en ændringslog, der er defineret af<br />
<strong>Vejdirektoratet</strong>, så de kan indgå i <strong>Vejdirektoratet</strong>s rapportering.<br />
<strong>Vejdirektoratet</strong> varetager udarbejdelse af geotekniske datarapporter for vej og bygværker.<br />
Rådgiver skal udarbejde geoteknisk hovedrapport for vejen samt bronotater<br />
med vurderinger af geotekniske parametre til projektering af bygværker.<br />
Projektforslag med tilhørende overslag skal godkendes af <strong>Vejdirektoratet</strong>. Endvidere<br />
udarbejdes detailprojekt og udbudsmateriale. Endeligt skal rådgiveren føre tilsyn<br />
(option) med anlægsarbejderne, deltage i afleveringsforretning og udarbejde ”Således<br />
Udført” materiale.<br />
Der henvises i øvrigt til afsnit 4. Rådgiverens dokumentation samt Ydelsesbeskrivelser<br />
(YB).<br />
Rådgiveren skal påregne følgende:<br />
Kvalificering af modtaget materiale fra <strong>Vejdirektoratet</strong>. Straks efter indgåelsen<br />
af aftalen skal rådgiveren vurdere behovet for indhentning af yderligere grundlagsmateriale<br />
og rekvirere dette.<br />
Kvalitetskontrol og granskning af rådgiverens egne leverancer før de leveres til<br />
<strong>Vejdirektoratet</strong>. Se afsnit 4. Rådgiverens dokumentation vedrørende kvalitetssikring.<br />
Medvirke til udpegning af grænseflader.<br />
Samarbejde med <strong>Vejdirektoratet</strong>s øvrige rådgivere.<br />
På <strong>Vejdirektoratet</strong>s vegne varetages koordineringen af sikkerhed og sundhed i<br />
forbindelse med projektering af projektet, herunder udpeges en koordinator og<br />
tages hensyn til de generelle principper for forebyggelse på området sikkerhed<br />
og sundhed, jf. BEK nr. 1416 af 27/12/2008.<br />
Rådgiveren skal påregne at afholde/deltage i følgende møde- og koordineringsaktiviteter:<br />
Opstartsmøde med projektgruppen<br />
Projektmøder (hver 2. uge i hele aftaleperioden)<br />
Granskningsmøder med <strong>Vejdirektoratet</strong>s projektleder<br />
Teknikmøder<br />
Møder med myndigheder<br />
Møder med lodsejere<br />
Borgermøder forud for forretningerne<br />
Besigtigelses- og ekspropriationsforretninger<br />
Ledningsejermøder<br />
Møder vedrørende trafikafvikling med anlægsmyndigheden<br />
Rådgiver skal desuden:<br />
Medvirke til koordinering af egne arbejder i forhold til <strong>Vejdirektoratet</strong>s opgaver
GRUNDLAG OG FORUDSÆTNINGER <strong>6751.R01</strong><br />
Deltage i læsningsmøder<br />
Deltage i besvarelse af spørgsmål under udbud<br />
Deltage i projektoverdragelse til tilsyn og entreprenør.<br />
Udføre projektopfølgning i anlægsfasen.<br />
3. PROJEKTFORUDSÆTNINGER<br />
Arbejdsmiljø i projekteringsfasen<br />
SIDE<br />
14 af 67<br />
Rådgiveren skal opfylde gældende bekendtgørelse om bygherrens pligter med<br />
henblik på at overholde bestemmelser om arbejdsmiljø i projekteringsfasen. Rådgiveren<br />
tager udgangspunkt i <strong>Vejdirektoratet</strong>s forskrifter på området.<br />
3.1 Vejregler, vejregelforslag, normer, instrukser, bestemmelser og lign.<br />
Udbuddet udføres iht. gældende normer, regler, standarder og vejledninger:<br />
Vejregler, vejregelforslag, AAB’er og vejledning kan hentes på www.vejregler.dk<br />
3.2 Kortgrundlag<br />
Grundkort, højdemodel og hovednet i plan og højde leveres af <strong>Vejdirektoratet</strong>.<br />
Grundkort og højdemodel er produceret ved fotogrammetri baseret på flyfotos fra<br />
foråret 2007. Grundkortet og højdemodellen er i efteråret 2010 suppleret med terrestrisk<br />
detailmåling i et omfang så <strong>Vejdirektoratet</strong> vurderer, at detaljeringen og nøjagtigheden<br />
af grundkortet og højdemodellen er tilstrækkeligt til projekteringen frem<br />
til udbud.<br />
Den udførte detailmåling omfatter fortrinsvis kørebanekanter som der sluttes til og<br />
skærende vandløb.<br />
Hvis der viser sig behov for supplerende detailmåling igennem projekteringsforløbet<br />
udfører <strong>Vejdirektoratet</strong> dette. Omfanget af den supplerende detailmåling fastlægges<br />
af rådgiveren i samarbejde med <strong>Vejdirektoratet</strong>, der udfører opmålingen.<br />
Teknisk grundkort, højdemodel, supplerende detailmålinger og projektdata leveres<br />
til rådgiver i DSFL og MicroStation DGN-fil-format.<br />
3.3 Arealbehov og grænser mod naboer<br />
Ekspropriationerne til vejanlægget sker med hjemmel i anlægslovens § 2 og efter<br />
reglerne i lov om fremgangsmåden ved ekspropriation vedrørende fast ejendom, jf.<br />
lovbekendtgørelse nr. 1161 af 20. november 2008.
GRUNDLAG OG FORUDSÆTNINGER <strong>6751.R01</strong><br />
SIDE<br />
15 af 67<br />
Fra besigtigelses- og ekspropriationsforretningerne udfærdiges protokoller og interne<br />
noter, der indeholder bemærkninger og aftaler med lodsejerne, som skal respekteres<br />
af rådgiver – og i relevant omfang udføres som en del af nærværende aftale.<br />
Arealbehov til vejanlægget, herunder til arbejdsarealer, interimsveje, regnvandsbassiner,<br />
adgangsveje, erstatningsbiotoper m.v. skal fastlægges i henhold til nærmere<br />
aftale med <strong>Vejdirektoratet</strong> forud for de forskellige forretninger.<br />
3.4 Kontakt til myndigheder, lodsejere og andre<br />
Kontakt til og korrespondance med myndigheder og lodsejere varetages af <strong>Vejdirektoratet</strong>,<br />
men rådgiver skal på vegne af <strong>Vejdirektoratet</strong> udarbejde dokumenter til<br />
brug i denne korrespondance.<br />
<strong>Vejdirektoratet</strong> varetager, at der foretages arkæologiske undersøgelser. Rådgiveren<br />
skal tage højde for museets arbejder i forbindelse med projektets udførelse.<br />
Rådgiver skal afholde planlægningsmøder med politi og vejmyndigheder for godkendelse<br />
af midlertidig trafikafvikling.<br />
Rådgiver skal afholde ledningsejermøder efter nærmere aftale med <strong>Vejdirektoratet</strong>,<br />
indgå aftale om nødvendige ledningsomlægninger samt udfærdige ledningsprotokol.<br />
Alle aftaler skal være afklaret og på plads og så vidt muligt være udført inden<br />
anlægsarbejderne påbegyndes. Behovet for nye ledninger og trækrør skal klarlægges<br />
af rådgiveren.<br />
3.5 Projektmateriale<br />
<strong>Vejdirektoratet</strong> stiller nedenstående projektmateriale til rådighed, der skal danne<br />
baggrund for rådgiverens ydelser.<br />
Følgende materiale kan hentes på www.vejdirektoratet.dk under ”Udbud”:<br />
Lov nr. 525 af 26/06/2010: Lov om udbygning af Brande Omfartsvej til motorvej.<br />
VVM-undersøgelse, rapport nr. 343, 344 og 345.<br />
VVM-undersøgelse, Vejteknisk beskrivelse.<br />
VVM-undersøgelse, Skitseprojektering af afvanding, Orbicon A/S, maj 2009.<br />
VVM-undersøgelse, Broteknisk beskrivelse, Gimsing og Madsen, maj 2009.<br />
VVM-redegørelse, Landskabsanalyse, Møller & Grønborg, maj 2009.<br />
Følgende materiale stilles til rådighed ved projektopstart:<br />
Fase 2 projekt<br />
Geotekniskrapporter udarbejdet i forbindelse med anlæg af Brande Omfartsvej<br />
Projektplaner med længdeprofiler og normaltværsnit<br />
Trafiktal i følge VVM-redegørelse, rapport 343, 2009.
GRUNDLAG OG FORUDSÆTNINGER <strong>6751.R01</strong><br />
Trafiksikkerhedsrevisioner trin 1-2 for hovedforslaget, skitseprojekt.<br />
Principgodkendelse fra By- og Landskabsstyrelsen.<br />
SIDE<br />
16 af 67<br />
De i projektet indhentede myndighedsgodkendelser skal overholdes, og projektet<br />
udføres i overensstemmelse hermed.<br />
4. RÅDGIVERENS DOKUMENTATION<br />
4.1 Teknisk dokumentation<br />
Al dokumentation skal foreligge både som originalt format og som pdf-format.<br />
I forbindelse med projektet skal rådgiveren anvende et internet baseret projektstyringssystem,<br />
ProjektWEB, til lagring af alle relevante dokumenter og informationer<br />
under projektets gennemførelse.<br />
ProjektWEB stilles til rådighed af <strong>Vejdirektoratet</strong>, der vil forestå oprettelsen af ProjektWEB,<br />
men det er primært rådgiveren, der efterfølgende skal anvende og opdatere<br />
denne.<br />
4.2 Kvalitetsstyring<br />
Kvalitetsledelsessystem<br />
Rådgiveren skal anvende et dokumenteret kvalitetsledelsessystem, der i relevant<br />
omfang for rådgiverydelsen opfylder kravene i DS/EN ISO 9001:2008. Rådgiveren<br />
skal senest ved indgåelse af aftalen fremlægge dokumentation for dette.<br />
Kvalitetsplan<br />
Rådgiveren skal udarbejde en kvalitetsplan for de enkelte opgavers gennemførelse.<br />
Kvalitetsplanen skal følge ”Krav til rådgiverens kvalitetsarbejde” angivne beskrivelse,<br />
der kan hentes på www.vejdirektoratet.dk under udbud og <strong>Vejdirektoratet</strong>s paradigmer<br />
og standarder.<br />
Kvalitetsplanen skal forelægges for <strong>Vejdirektoratet</strong> til accept senest 15 arbejdsdage<br />
efter aftaleindgåelse.<br />
<strong>Vejdirektoratet</strong>s kommentarer vil foreligge senest 10 arbejdsdage efter modtagelsen.<br />
Aktiviteter må ikke påbegyndes før <strong>Vejdirektoratet</strong>s accept af kvalitetsplanen. Såfremt<br />
der er behov for at påbegynde aktiviteter inden accept, skal dette aftales med<br />
<strong>Vejdirektoratet</strong>, herunder behov for efterfølgende kvalitetsaktiviteter.
GRUNDLAG OG FORUDSÆTNINGER <strong>6751.R01</strong><br />
SIDE<br />
17 af 67<br />
Audit<br />
<strong>Vejdirektoratet</strong> kan gennemføre audits hos rådgiveren som opfølgning på kravene<br />
til rådgiverens kvalitetsledelsessystem.<br />
4.3 Digitalt projekt<br />
Rådgiveren skal levere en projektfil med alle synlige elementer. Filen leveres i<br />
DSFL-format, som angivet i ydelsesbeskrivelsen dog senest ved aftalens afslutning.<br />
Formatbeskrivelsen findes på <strong>Vejdirektoratet</strong>.dk under udbud, <strong>Vejdirektoratet</strong>s paradigmer<br />
og standarder, <strong>Vejdirektoratet</strong>s tegningsstandard, ”Datastandard”.<br />
Der skal endvidere udleveres data over projektets forløb i tabelform samt geometriske<br />
parametre (x,y,z-koordinater), således at projektets forløb kan genskabes.<br />
Rådgiveren skal levere systemlinjer for hovedstrækningen, ramper, rastepladser,<br />
skærende veje og rundkørsler til anvendelse i Vejmand.dk senest 1 måned efter<br />
påbegyndelse af jord- og belægningsudbud.<br />
Systemlinjer leveres på Land-XML-format.<br />
4.4 Tegningsmateriale<br />
Alt tegningsmateriale skal udarbejdes og leveres i henhold til <strong>Vejdirektoratet</strong>s tegningsstandard,<br />
ligesom <strong>Vejdirektoratet</strong>s udleverede entreprisenummer og -navn<br />
samt strækning og stedsbetegnelse er unik og ikke må fraviges.<br />
Tegninger skal udarbejdes, så de umiddelbart kan lægges i <strong>Vejdirektoratet</strong>s tegningsdatabase<br />
Locator, leveringsbetingelser jf. http://webapp.vd.dk/tegn/index.html<br />
Generelt - Levering af tegninger til VD’s tegningsarkiv, Locator.<br />
Tegninger leveres til Locator når de er kontrolleret og godkendt. Senest ved hver<br />
besigtigelse, ekspropriation og udbud.<br />
Tegninger med revisionsskyer kan ikke godkendes.<br />
Konsulenttegningshoved kan downloades fra Tegningsstandarden. <strong>Vejdirektoratet</strong><br />
fremsender tekst, der skal stå i tegningshovedet.<br />
Se http://webapp.vd.dk/tegn/index.html: Virtuel værktøjskasse.<br />
Tegningsstandard skal være i henhold til <strong>Vejdirektoratet</strong>s standard, som findes på<br />
http://webapp.vd.dk/tegn/index.html:<br />
Tegninger leveres dels som pdf-fil og dels papirtryk efter aftale med <strong>Vejdirektoratet</strong>.
GRUNDLAG OG FORUDSÆTNINGER <strong>6751.R01</strong><br />
Tegningsmateriale til udbud:<br />
SIDE<br />
18 af 67<br />
Typetegninger:<br />
Efter nærmere aftale medtages relevante typetegninger, udarbejdet af <strong>Vejdirektoratet</strong>,<br />
som en del af tegningsmaterialet. Tegningerne vil blive udleveret.<br />
Hvid bog:<br />
En hvid bog er en samling af udbudstegninger, der er nedkopieret, og trykkes i A3<br />
format. Alle sider i den hvide bog skal således være A3, så der ikke er nogen sider,<br />
der skal foldes. Dog ses der bort fra massekurven, der ofte ikke kan være på A3.<br />
Siderne skal udnyttes, så små tegninger sættes sammen.<br />
Forsiden til den hvide bog bestilles hos <strong>Vejdirektoratet</strong>. Der skal være en indholdsfortegnelse<br />
i A3 efter <strong>Vejdirektoratet</strong>s standard (skabelon rekvireres).<br />
Alle sider skal være forsynet med et sidenummer i øverste højre hjørne, og alle<br />
tegninger skal fremstå med et tegningsnummer.<br />
Hvis <strong>Vejdirektoratet</strong> skal levere sider til den hvide bog, leveres de som A3 med lille<br />
tegningshoved.<br />
Blå bog:<br />
Rådgiveren skal udarbejde en blå bog i A3 format, der indeholder afvandingsprojektet.<br />
Blå bog skal bestå af indholdsfortegnelse, signaturforklaring og afsætningstabeller<br />
til udleveringsdagen. Se http://webapp.vd.dk/tegn/index.html: Afvanding - udbud.<br />
Grønne og brune bøger:<br />
Rådgiveren skal udarbejde grønne og brune bøger for angivelse af vejens tværsnit<br />
pr. 20 m. De brune bøger angiver, hvor der er truffet blødbund i vejens tværsnit og<br />
de grønne bøger angiver vejens tværsnit med terræn, råjord, færdigvej, autoværn,<br />
støjskærm o.lign. angivet.<br />
4.5 Udbudsmateriale<br />
Rådgiveren skal udarbejde udbudsmateriale (SB, SAB, TAG, TBL og UKP) under<br />
anvendelse af <strong>Vejdirektoratet</strong>s standardparadigmer. Tegningerne følger ovenstående.<br />
Udbudsmaterialet (SB, SAB, TAG, TBL og UKP) skal udarbejdes og afleveres i hhv.<br />
Word- og Excel-format, og sendes til <strong>Vejdirektoratet</strong> senest en uge inden offentliggørelsen<br />
på udbudsportalen. Eventuelle bilag kan udformes som pdf og skal ligeledes<br />
afleveres en uge forinden offentliggørelse.<br />
De fremkomne mængder, der danner grundlag for TBL, skal dokumenteres i et tilgængeligt<br />
og overskueligt/systematisk materiale.
GRUNDLAG OG FORUDSÆTNINGER <strong>6751.R01</strong><br />
SIDE<br />
19 af 67<br />
Det kan være traditionelle mængdeberegninger ud fra f.eks. tværprofiler eller udskrifter<br />
fra projekteringsværktøj. Mængder optaget fra planmateriale kan eventuelt<br />
dokumenteres på plantegning i passende størrelse.<br />
I relevant omfang summeres mængder op i Excel og relateres til poster i TBL.<br />
Mængdeberegninger udleveres til tilsynet.<br />
Der skal i rådgiverens tidsplan påregnes tid til projektgranskning i <strong>Vejdirektoratet</strong>,<br />
og rådgiveren skal forvente at deltage i 2 læsninger med repræsentanter fra <strong>Vejdirektoratet</strong>.<br />
Rådgiveren skal være opmærksom på at der kun undtagelsesvist tilføjes nye poster<br />
i TBL.<br />
Som en del af udbudsmaterialet udarbejdes en tilbudsliste i <strong>Vejdirektoratet</strong>s elektroniske<br />
tilbudsliste Webtilbud, http://webtilbud.vd.dk<br />
Brugeroprettelse hos Kerwin Jensen (KEJ@vd.dk). Der kan påregnes en halv kursusdag,<br />
hvor <strong>Vejdirektoratet</strong> stiller en underviser til rådighed.<br />
I forbindelse med udbudsmaterialet og inden licitationen fastlægges, skal der udarbejdes<br />
et bygherreoverslag.<br />
4.6 Materiale til beredskabsgennemgang<br />
Der skal produceres en beredskabsplan til brug for beredskabsgennemgang inden<br />
ibrugtagning af vejanlægget.<br />
Planen udarbejdes – med input fra tilsynet - jf. <strong>Vejdirektoratet</strong>s tegningsstandard.<br />
Se http://webapp.vd.dk/tegn/index.html: Projektering – 5. Anlæg / Beredskabsplaner.<br />
”Således udført” beredskabsplan skal kvalitetssikres af <strong>Vejdirektoratet</strong>s tilsyn. Planen<br />
skal være færdig til tilsynets udsendelse ca. 1 måned før åbning af vejanlægget,<br />
således at myndigheder og redningskorps kan orienteres om anlægget og<br />
eventuelt besigtige anlægget før åbning.<br />
4.7 Således udført dokumentation<br />
Rådgiverens ydelser omfatter overdragelse af ”Således udført” dokumentation til<br />
<strong>Vejdirektoratet</strong>, jf. Anlægsdivisionens Tilsynshåndbogs Instruktion: ”Således udført”<br />
dokumentation.<br />
Rådgiveren skal sikre, at udbuddet for anlægsarbejderne indeholder relevante krav<br />
til eventuelle bidrag fra entreprenøren til ”således udført” dokumentationen, herunder<br />
krav til formater og afleveringsfrister.
GRUNDLAG OG FORUDSÆTNINGER <strong>6751.R01</strong><br />
SIDE<br />
20 af 67<br />
Dokumentationen skal bl.a. omfatte:<br />
”Således udført” tegningsmateriale<br />
Beskrivelser og driftsinstruktioner af vejens udstyr.<br />
Alle relevante data for Vejman.dk, DANBRO, Vejlys samt øvrige systemer anvendt<br />
af <strong>Vejdirektoratet</strong>.<br />
”Således udført” tegningsmateriale:<br />
Tegningsmaterialet udarbejdes og leveres i henhold til Instruktionens afsnit:<br />
”Således udført” tegninger<br />
Overførsel af tegninger til Drift-Locator<br />
Typetegninger<br />
Digitalt projekt:<br />
Tegningerne skal leveres med angivelse af kilometrering, som er gældende stedangivelse<br />
under drift.<br />
<strong>Vejdirektoratet</strong>s stationering er gældende under projektering og anlæg. Inden udbud<br />
af jord og belægningsarbejder, udleverer <strong>Vejdirektoratet</strong> retningslinjer for omregning<br />
fra stationering til kilometrering.
YB AFVANDING <strong>6751.R01</strong><br />
YDELSESBESKRIVELSER (YB)<br />
AFVANDING<br />
1 Generelt<br />
SIDE<br />
21 af 67<br />
Rådgiveren skal udarbejde vandsynsprotokol, herunder indsamle de nødvendige<br />
oplysninger om de eksisterende afvandings-, dræn- og vandløbsforhold m.m. hos<br />
lodsejerne og myndigheden.<br />
Rådgiveren skal forhandle med myndigheden ved udarbejdelse af forslag til vandløbsforlægninger<br />
og udledningstilladelser. Forslagene godkendes hos<br />
<strong>Vejdirektoratet</strong> inden endelig fremsendelse til og godkendelse hos myndigheden.<br />
Rådgiveren skal udarbejde detailprojekt for ekstern og intern afvanding, som kan<br />
danne grundlag for at udbyde og anlægge projektet.<br />
Rådgiveren skal sørge for indhentning af evt. yderligere tilladelser, såfremt dette vier<br />
sig nødvendigt, f.eks. til nedsivning, grundvandssænkning o.lign.<br />
Rådgiveren skal som en del af projektet levere en teknisk dokumentation for afvandingsanlæggets<br />
funktion.<br />
2 Projekt til besigtigelse<br />
Eksisterende afvandingsanlæg<br />
Rådgiveren skal indsamle og registrere oplysninger om eksisterende afvandingsanlæg<br />
fra lodsejere, vandløbsmyndighed/kommune og Orbicon. Supplerende oplysninger<br />
indhentes ved besøg hos lodsejere.<br />
Indsamlede oplysninger vedrørende dræn leveres til <strong>Vejdirektoratet</strong> i enten dgn- eller<br />
DSFL-format. Disse filer sendes til <strong>Vejdirektoratet</strong> (vejvand@vd.dk)<br />
Rådgiveren skal indhente og registrere oplysninger om vandforsyning hos lodsejere<br />
og myndigheden.<br />
Rådgiveren skal fastlægge behovet for pejling i private brønde og boringer. Der udarbejdes<br />
en plan og en liste over brønde og boringer med angivelse af hvor der skal<br />
pejles.<br />
Rådgiveren skal fastlægge behovet for opmåling af eksisterende afvandingsanlæg.<br />
Der udarbejdes en plan og en liste med angivelse af hvor der skal opmåles.
YB AFVANDING <strong>6751.R01</strong><br />
SIDE<br />
22 af 67<br />
Udledning af vejvand og overfladevand<br />
Rådgiveren skal udarbejde projekt for udledning. Omfang af bassiner skal fastlægges,<br />
og der skal udarbejdes skema for udledning af vejvand til recipienter i driftsfasen<br />
og udledning af overfladevand i anlægsfasen.<br />
Der skal fremsendes ansøgning til kommunen efter Miljøbeskyttelsesloven §§ 19,<br />
27 og 28. Rådgiveren udarbejder ansøgningen, som skal accepteres af <strong>Vejdirektoratet</strong><br />
før fremsendelse til myndigheden.<br />
Rådgiveren skal udarbejde forslag til omtrentlig placering og udformning af regnvandsbassiner<br />
og fremlægge disse til drøftelse med <strong>Vejdirektoratet</strong>, inden de kan<br />
indgå i forslag til Vandsynsprotokol.<br />
Retablering af eksisterende afvandingsanlæg<br />
Rådgiveren skal udarbejde forslag til retablering af de eksterne afvandingssystemer<br />
og forhandle disse med myndighed/kommune. Forslagene i form af en vandsynsprotokol<br />
drøftes og accepteres hos <strong>Vejdirektoratet</strong> før de fremlægges ved besigtigelsen.<br />
3 Projekt til ekspropriation<br />
Projekt fra besigtigelsen opdateres med baggrund i bemærkninger fra forretningen<br />
efter aftale med <strong>Vejdirektoratet</strong>.<br />
Den endelige vandsynsprotokol fremsendes til underskrift hos myndigheden. Underskrevet<br />
protokol fremlægges ved ekspropriationsforretningen.<br />
Den endelige placering og udformning af regnvandsbassiner fastlægges.<br />
Grøftekonstruktioner projekteres færdige, så vejgrænserne kan fastlægges endeligt.<br />
Omkring afvandingselementer uden for vejens areal angiver rådgiveren ejendomsretslige<br />
forhold: arbejdsareal, ledningsservitut og -vedligeholdelse, arealerhvervelse,<br />
adgangsforhold til bassiner, færdselsret, mv.<br />
4 Projekt til anlæg<br />
Projekt fra ekspropriationsforretningen opdateres med baggrund i bemærkninger<br />
fra forretningen efter aftale med <strong>Vejdirektoratet</strong>.<br />
Afvandingssystemet inkl. den eksterne afvanding detailprojekteres med udgangspunkt<br />
i Vejreglerne, men med nedenstående særlige krav indarbejdet.
YB AFVANDING <strong>6751.R01</strong><br />
<strong>Vejdirektoratet</strong>s typetegninger benyttes hvor de er relevante. Se<br />
http://webapp.vd.dk/tegn/index.html.<br />
SIDE<br />
23 af 67<br />
Dimensionering af ledninger<br />
Dimension og fald fastlægges ud fra forudsætning om, at den enkelte ledning maksimalt<br />
må være fuldtløbende for den dimensionsgivende regn, efter den rationelle<br />
metode.<br />
Dimensionsgivende regn = 140 I / (s * red. ha) ved n = ½ og afløbstid = 10 min.<br />
Dimensionsgivende areal: Befæstet areal: phi = 1, ubefæstet areal: phi = 0,1<br />
Hvor projekteringen medfører dybdepunkt i afgravning - altså de steder, hvor der er<br />
risiko for opstuvning på kørebanearealer skal ledninger dimensioneres for n = 1/25<br />
for at nedsætte denne risiko. Denne intensitet gælder hele det opstrøms beliggende<br />
opland.<br />
Opstuvning i brønde eller i dræn kan beregningsmæssigt ikke accepteres.<br />
Dræn skal placeres med bundløb gennemsnitligt 50 cm under råjordsplanum.<br />
Hovedledningen skal placeres således, at dræn kan aflastes med et fald på min. 3<br />
promille til overkant af hovedledning.<br />
Opstuvning kontrolleres på samtlige strækninger med MOUSE med historiske regn<br />
eller CDS-regn, med følgende kriterier:<br />
• Fuldtløbende rør for n = ½<br />
• Opstuvning til dækselkote for n = 1/25<br />
Der udarbejdes stuvningsprofiler for alle hovedledningsstrækninger.<br />
Dimensionering af bassiner<br />
Skråningerne skal have anlæg mellem 2 og 5 og skal placeres, så der er 5 m til rådighed<br />
langs bassinkanten til oprensning med gravemaskine.<br />
Bassiner dimensioneres efter Spildevandskomiteens regneark til bassindimensionering<br />
og i henhold til de givne myndighedstilladelser.<br />
5 Udbudsmateriale<br />
Der udarbejdes udbudsmateriale efter <strong>Vejdirektoratet</strong>s standarder.<br />
Rådgiveren skal udarbejde en blå bog i A3 format, der indeholder afvandingsprojektet.<br />
Se http://webapp.vd.dk/tegn/index.html
YB AFVANDING <strong>6751.R01</strong><br />
6 Anlæg<br />
Der leveres ligeledes brøndskitser til den valgte entreprenør. Se<br />
http://webapp.vd.dk/tegn/index.html.<br />
SIDE<br />
24 af 67<br />
Webvand<br />
Afvandingsprojektet indlæses i Webvand (Webvand er <strong>Vejdirektoratet</strong>s internetbaserede<br />
system til styring af afvandingsarbejder under udførelsen).<br />
Dette kræver en ascii-fil (Backup-fil), der er opdelt på de enkelte entrepriser. Asciifilen<br />
indeholder afvandingselementerne. Se http://webapp.vd.dk/tegn/index.html.<br />
Herudover skal samtlige afvandingsfiler pr. entreprise leveres i dgn-format.<br />
Filerne sendes til <strong>Vejdirektoratet</strong> (webvand@vd.dk), som indlæser filerne i Webvand.<br />
Projektopfølgning<br />
Ved projektændringer sendes en revideret ascii-fil (Backup-fil) til <strong>Vejdirektoratet</strong><br />
som beskrevet under 5 Udbudsmateriale, således at Webvand og afvandingsprojektet<br />
til stadighed er synkroniseret. Reviderede tegninger leveres ligeledes som<br />
beskrevet under 5 Udbudsmateriale.<br />
Således Udført<br />
Rådgiveren leverer en ascii-fil af det udførte afvandingsprojekt til Webvand og<br />
tegninger indeholdende driftskilometer til Locator (<strong>Vejdirektoratet</strong>s elektroniske tegningsarkiv)<br />
med tilhørende rev. tegningsliste.<br />
Se http://webapp.vd.dk/tegn/index.html.<br />
Herudover skal samtlige afvandingsfiler pr. entreprise leveres i dgn-format. Disse filer<br />
sendes sammen med ascii-filerne til <strong>Vejdirektoratet</strong> (webvand@vd.dk)
YB BELYSNING <strong>6751.R01</strong><br />
BELYSNINGSANLÆG<br />
1 Generelt<br />
SIDE<br />
25 af 67<br />
Projekteringsgrundlag<br />
Belysningsanlæg på statens veje udformes med udgangspunkt i vejbelysningsreglerne,<br />
belysningsplan for statens veje samt Håndbog for smukke veje. Førstnævnte<br />
lægger både vægt på belysningens funktion og teknik og på belysningens arkitektoniske<br />
kvaliteter.<br />
Vejbelysningsreglerne suppleres af ”Vejbelysning - Håndbog for tekniske<br />
forhold” og ”Vejbelysning - Håndbog for visuel udformning”.<br />
Rådgiveren skal udarbejde et projekt for etablering af vejbelysning i:<br />
2 rundkørsler<br />
stier i eget tracé<br />
Nedenstående tager udgangspunkt i rapport ”Belysningsplan for statens veje”, oktober<br />
2009.<br />
Belysningsprojektet skal udarbejdes efter rapportens anvisninger.<br />
2 Opgavens indhold<br />
Projekt for belysningsanlæg omfatter følgende:<br />
Indhentning af grundlag for vejanlægget<br />
Fastlæggelse af trafik- og/eller færdselsarealer, tilhørende belysningsklasser<br />
samt refleksionsegenskaber for vejbelægninger<br />
Fastlæggelse af æstetiske, miljømæssige og tekniske krav til belysningsgeometri<br />
(placering og højde)<br />
Fastlæggelse af æstetiske, miljømæssige og tekniske krav til master, armaturer<br />
og lyskilder<br />
Valg af relevante kandidater indenfor armaturtyper og mastetyper<br />
Afprøvning af armaturer ved lystekniske beregninger for typiske geometrier i<br />
vejanlægget<br />
Valg af armaturtyper, lyskilder, mastehøjde(r) og mastetype(r), herunder evt.<br />
kombimaster og eftergivelige master<br />
Supplerende lystekniske beregninger for delanlægs geometrier<br />
Aftale om evt. opdeling og overdragelse af anlæg eller anlægsdele mellem<br />
(driftsafdeling) og lokal vejmyndighed<br />
Valg af styrings- og reguleringsmetode<br />
Udarbejdelse af projektforslag med økonomisk overslag og tegninger til godkendelse<br />
hos <strong>Vejdirektoratet</strong><br />
Koordinering med øvrige ledningsejere<br />
Afklaring af el-forsyning og evt. opdeling af anlæg
YB BELYSNING <strong>6751.R01</strong><br />
SIDE<br />
26 af 67<br />
Indarbejdelse af besluttede ændringer i forhold til projektforslaget med tilhørende<br />
lystekniske beregninger<br />
Detaljering af masteplacering, lyskildewatt-tager og armaturernes optikindstillinger<br />
eventuelt supplerende lystekniske beregninger<br />
El-teknisk projektering med bl.a. el-tekniske beregninger og dokumentation<br />
samt tegning og beskrivelse af tavle(r) med styring og regulering<br />
Udarbejdelse af arbejdsbeskrivelse og tegninger<br />
Udarbejdelse af udbudsmateriale med tilhørende økonomisk overslag<br />
Fagtilsyn (Option)<br />
Anlægsdokumentation skal indlægges i VEJLYS.
YB BEPLANTNING <strong>6751.R01</strong><br />
BEPLANTNING<br />
1 Generelt<br />
SIDE<br />
27 af 67<br />
Der skal udarbejdes projektforslag og detailprojekt samt anlægs- og driftsøkonomi<br />
for beplantning.<br />
2 Opgavens indhold<br />
2.1 Projektforslag<br />
Projektering<br />
Projektforslaget skal tage udgangspunkt i de æstetiske og biologiske vurderinger,<br />
der er foretaget i VVM-redegørelsen.<br />
I projektforslaget skal indgå trafiksikkerhedsmæssig og optisk vurdering af beplantningens<br />
konsekvenser.<br />
Der skal tages højde for beplantningens visuelle effekt i forhold til motorvejens<br />
påvirkning af landskabet, herunder til nærtliggende beboelser.<br />
Vejdæmningens skråninger beplantes med hjemmehørende lokale arter af robuste<br />
buske for at reducere den visuelle påvirkning.<br />
Ved vejtilslutningerne tilplantes tæt med hjemmehørende blandingsskovarter<br />
for at fremhæve den visuelle oplevelse af skoven som et sammenhængende<br />
massiv.<br />
Der udarbejdes en langsigtet politik for beplantningen for at sikre beplantningens<br />
udvikling og målrette fremtidig drift.<br />
Den fremtidige drift af beplantningen skal varetages.<br />
Plejeplan<br />
Der udarbejdes en overordnet 3-årig plejeplan for etableringsfasen.<br />
Der udarbejdes forslag til en langsigtet plejeplan, som tager udgangspunkt i<br />
den udarbejdede politik for beplantningen.<br />
Anlægs- og driftsøkonomi<br />
Der udarbejdes overslag på anlæg af beplantning.<br />
Der udarbejdes overslag på driftsomkostninger til pleje i de første 3 år.<br />
Der udarbejdes overslag på driftsomkostninger til pleje i en periode på 25 år<br />
(set i forhold til den udarbejdede politik for beplantningen).<br />
2.2 Detailprojekt<br />
Projektering<br />
Udbudsmaterialet udarbejdes efter <strong>Vejdirektoratet</strong>s paradigme for beplantning.<br />
Planter skal være af dansk herkomst.
YB BEPLANTNING <strong>6751.R01</strong><br />
SIDE<br />
28 af 67<br />
Beplantningsplan kan suppleres med nødvendige detailtegninger og principskitser.<br />
Der skal i projektet lægges vægt på, at jorden ikke må være komprimeret og at<br />
jordbundsforholdene i øvrigt er egnet til plantning.<br />
Der skal i projektet lægges vægt på, at plantning foregår fagligt korrekt.<br />
Plejeplan<br />
Der udarbejdes en detaljeret 3-årig plejeplan for etableringsfasen.<br />
Plejeplanen skal sikre, at beplantningen får gode betingelser til at etablere sig<br />
(minimal konkurrence fra ukrudt).<br />
Der udarbejdes forslag til en langsigtet plejeplan, som tager udgangspunkt i<br />
den udarbejdede politik for beplantningen.<br />
Anlægs- og driftsøkonomi<br />
Der udarbejdes overslag på anlæg af beplantningen.<br />
Der udarbejdes overslag på driftsomkostninger til pleje i de første 3 år.<br />
Der udarbejdes overslag på driftsomkostninger til pleje i en periode på 25 år<br />
(set i forhold til den udarbejdede politik for beplantningen).
YB BESIGTIGELSESMATERIALE <strong>6751.R01</strong><br />
BESIGTIGELSESMATERIALE<br />
SIDE<br />
29 af 67<br />
For forklaring og uddybning af begreber, mv. henvises i det følgende til YB Vejprojektering,<br />
statsekspropriationsloven* og Vej- og Trafikteknisk Ordbog under Vejreglerne.<br />
Rådgiver udarbejder materiale til besigtigelsesforretning, hvor ekspropriationskommissionen<br />
godkender projektet med eventuelle ændringer i forhold til det fremlagte<br />
projekt.<br />
Materialet består af: Forslag til tekniske bestemmelser, lodsejerliste og planer over<br />
ejendomsforhold samt adresselabels.<br />
Forslag til tekniske bestemmelser udarbejdes efter <strong>Vejdirektoratet</strong>s paradigme, der<br />
udleveres. Lodsejerliste indeholder ejendoms- og ejeroplysninger på arealer, der<br />
forventes berørt af ekspropriation.<br />
Eksempel på ovennævnte materiale stilles til rådighed af <strong>Vejdirektoratet</strong>.<br />
Materialet udarbejdes i nært samarbejde med <strong>Vejdirektoratet</strong>, og efter <strong>Vejdirektoratet</strong>s<br />
nærmere anvisninger.<br />
Rådgiver undersøger og vurderer kvaliteten af datagrundlaget for arealanvendelsesanalysen<br />
(del af VVM) og ajourfører det med relevante informationer, herunder<br />
særligt plangrundlag og ejendomsforhold.<br />
Materialet skal granskes og godkendes af <strong>Vejdirektoratet</strong> inden den endelige fremsendelse,<br />
i henhold til tidsplanen.<br />
Materiale leveres i et af <strong>Vejdirektoratet</strong> oplyst antal eksemplarer, således at de er<br />
færdige til samling og udsendelse i tilbudsmapper. Mapper og forside leveres af<br />
<strong>Vejdirektoratet</strong>.<br />
Rådgiver skal efter nærmere aftale med <strong>Vejdirektoratet</strong> deltage i møder med lodsejere<br />
og myndigheder. Rådgiver skal deltage i borgermøde og besigtigelsesforretning,<br />
herunder medvirke ved forberedelse af møderne og præsentation af projektet.<br />
Kontakt til lodsejere varetages af <strong>Vejdirektoratet</strong>, men rådgiver udarbejder materialer<br />
og yder bistand ved besvarelse af henvendelser.<br />
* LBK nr. 1161 af 20.11.2008 om fremgangsmåden ved ekspropriation vedrørende<br />
fast ejendom.
YB BYGVÆRKER <strong>6751.R01</strong><br />
BYGVÆRKER<br />
1 Generelt<br />
SIDE<br />
30 af 67<br />
Projektet omfatter projektering af sideudvidelse af otte eksisterende bygværker og<br />
anlæg af fire nye faunapassager.<br />
De otte eksisterende bygværker består af to 3-fagsoverføringer, fem underføringer i<br />
form af skråvægsrammer, heraf to UF af bane samt en stålrørstunnel.<br />
Projektet indeholder desuden option på ny skråvægsramme for UF af vej ca. st.<br />
67.7.<br />
2 Forudsætninger<br />
2.1 Normer, vejregler, vejregelforslag, instrukser, bestemmelser og lign.<br />
Rådgiveren skal levere designgrundlag, der skal godkendes af <strong>Vejdirektoratet</strong>.<br />
2.2 Geotekniske forhold<br />
Samtidig med rådgiverens projektering af bygværker udføres geotekniske undersøgelser<br />
ved <strong>Vejdirektoratet</strong>s foranstaltning.<br />
Rådgiveren skal ved igangsætningen af projekteringen i samarbejde med <strong>Vejdirektoratet</strong>s<br />
geotekniker udarbejde det endelige geotekniske undersøgelsesprogram for<br />
fastlæggelse af nødvendige undersøgelser for bygværkerne.<br />
De nuværende bygværker blev alle opført i slutningen af 1990’erne. De i den forbindelse<br />
tidligere udførte geotekniske undersøgelser kan stilles til rådighed.<br />
Alle otte eksisterende bygværker på strækningen er direkte funderet. Det forventes,<br />
at der kan anvendes samme funderingsløsninger for sideudvidelserne samt den<br />
nye skråvægsramme (option).<br />
2.3 Øvrige forudsætninger<br />
Broerne forudsættes udformet og dimensioneret således, at de lever op til de krav<br />
om robusthed og holdbarhed, der er foreskrevet, og der er tradition for i forbindelse<br />
med brobygning i Danmark.<br />
3 Dimensioneringsgrundlag<br />
Dette afsnit vedrørende dimensioneringsgrundlag for vej- og stibroer er supplerende<br />
til de krav og retningslinjer, som er anført i ”Vejledning til Belastnings- og bereg-
YB BYGVÆRKER <strong>6751.R01</strong><br />
3.1 Brogrupper<br />
SIDE<br />
31 af 67<br />
ningsgrundlag for vej- og stibroer”, udkast til kommentering. De enkelte afsnitsnumre<br />
i parentes refererer til vejledningen.<br />
Alle broer henføres til brogruppe I.<br />
3.2 Dimensioneringsgrundlag<br />
3.2.1 Overordnede generelle krav (afsnit 5.1)<br />
Såfremt der undtagelsesvis påtænkes udformet konstruktioner, således at enkelte<br />
konstruktionselementer ikke er tilgængelige for inspektion, i forbindelse med bygværkets<br />
drift, herunder lejekonstruktioner og lignende, skal disse i projekteringsfasen<br />
godkendes af <strong>Vejdirektoratet</strong>.<br />
3.2.2 Sikkerhedsbestemmelser (afsnit 5.2)<br />
Alle broer skal henføres til konsekvensklasse CC3.<br />
Alle broer skal udføres i skærpet kontrolklasse.<br />
3.2.3 Robusthed (afsnit 5.2.1)<br />
Det skal af projektmaterialet fremgå, hvilke tiltag der er foretaget for at minimere risikoen<br />
for udførelsesfejl for de detaljer i konstruktionerne, hvor udførelsesfejl vil have<br />
en særlig stor effekt på sikkerhed og holdbarhed. Som et eksempel på en sådan<br />
detalje kan nævnes støbeskel, hvor kabler kobles.<br />
3.3 Lastbestemmelser<br />
3.3.1 Eftergiven af understøtninger (afsnit 6.5)<br />
Brooverbygningerne dimensioneres for differenssætninger svarende til de beregnede<br />
sætninger af understøtningerne, dog mindst ± 10 mm indbyrdes mellem adskilte<br />
fundamenter.
YB BYGVÆRKER <strong>6751.R01</strong><br />
4 Krav til projekteringen<br />
SIDE<br />
32 af 67<br />
Broernes overordnede geometri og brotype fremgår af rapporten ”Udbygning af<br />
Brande Omfartsvej, <strong>Vejdirektoratet</strong>, Broteknisk beskrivelse”, Maj 2009, udarbejdet<br />
af Gimsing og Madsen. Heri er udvidelsen af de otte eksisterende bygværker nærmere<br />
behandlet. Den nye underføring (option) ca. st. 67,7, udformes i samme stil<br />
som de øvrige underføringer på strækningen.<br />
Broerne skal projekteres under hensyn til den geometri, som er givet i ovennævnte<br />
materiale samt de eksisterende broer. Det vil sige, at fag og faglængder i videst<br />
muligt omfang skal fastholdes.<br />
Frihøjden skal være min. 4,63 m under alle vejbroer.<br />
Ændringer af konstruktionshøjder kan kun finde sted inden for det til rådighed værende<br />
fritrumsprofil.<br />
Der stilles følgende krav til konstruktionsudformningen og til omfanget af de statiske<br />
beregninger:<br />
Beregningerne udføres ved hjælp af tredimensionale EDB-modeller, der tager<br />
højde for broernes ortotrope virkemåde.<br />
Beregningerne skal være gennemskuelige og kontrollerbare.<br />
Fremgangsmåden skal aftales med og godkendes af <strong>Vejdirektoratet</strong>.<br />
Der må ikke ske overdimensionering af konstruktionerne.<br />
Armeringen i konstruktionen skal varieres som følge af forskellige belastninger<br />
af forskellige områder af konstruktionen.<br />
Der skal redegøres for, hvorledes armeringsmængderne er optimeret ud fra<br />
dels matematiske følsomheder og dels hensynet til entreprenørvenlighed.<br />
<strong>Vejdirektoratet</strong> skal godkende, at beregningerne er tilstrækkeligt detaljerede, og<br />
rådgiveren skal efterkomme alle krav fra <strong>Vejdirektoratet</strong> med henblik på yderligere<br />
detaljering.<br />
Alle broer udføres med traditionel fugtisolering type IVa og asfaltbelægning.<br />
Broerne forsynes med S100 standard broautoværn.<br />
Skråningsanlæg under de to overføringer (udvidet til 4 fags broer) forsynes med<br />
skråningsbeklædning.<br />
For alle brokonstruktionernes vedkommende er tilpasningen til terrænet tænkt udført<br />
i tæt sammenhæng med vejanlæggets terrænudformning.<br />
Materialet vedrørende den endelige dokumentation inkl. "som udført" tegninger afleveres<br />
til Vej- og broteknisk Drift i henhold til broforvaltningssystemet DANBRO,<br />
som kan findes på www.vejsektoren.dk/vejdata/DANBRO.
YB BYGVÆRKER <strong>6751.R01</strong><br />
SIDE<br />
33 af 67<br />
Rådgiveren skal beregne civile bæreevneklasser som en del af ”Som Udført” dokumentationen.<br />
4.1 Tegningsstandard<br />
Tegningerne skal indeholde bygværks ID for de enkelte konstruktioner.<br />
Tegningshoved og –nummerering skal udarbejdes i henhold til <strong>Vejdirektoratet</strong>s<br />
standard, som kan findes her:<br />
http://webapp.vd.dk/tegn/generelt/m_tegnhoved_byg.html<br />
4.2 Entrepriseinddeling<br />
Eventuel opdeling i bropakker fastlægges af <strong>Vejdirektoratet</strong> i samarbejde med rådgiveren<br />
under projekteringen.<br />
5 Bemærkninger til de enkelte broer<br />
De otte eksisterende broer er anført i nedenstående oversigt.<br />
Bro nr Betegnelse Brotype<br />
Bro 344-2005 OF af landevej 556, Ejstrupholmvej 3-fags betonbro<br />
Bro 344-3005 UF af K-vandløb nr. 4, Goldbækken Skråvægsramme<br />
Bro 344-4005 UF af kommunevej 119, Dørslundvej Skråvægsramme<br />
Bro 344-6004 OF af kommunevej 306, forlagt Thyregodvej 3-fags betonbro<br />
Bro 344-6005 UF af kommunevej 206, Højmarksvej Skråvægsramme<br />
Bro 344-8004 UF af banen Vejle-Herning, Bane Syd Skråvægsramme<br />
Bro 344-8005 UF af banen Vejle-Herning, Bane Nord Skråvægsramme<br />
Bro 344-9004 UF af sti og faunapassage, Gormosen Stålrørstunnel<br />
De to nuværende overføringer er 3-fags pladebroer. De udvides ved ca. 15 m påstøbning<br />
i længderetningen. Der etableres ny mellem- og endeunderstøtning, hvorefter<br />
de ombyggede bygværker fremstår som 4-fags broer.<br />
Skråvægsrammerne sideudvides ved forlængelse af tunnelvæggene efter fjernelse<br />
af nuværende fløjvægge.<br />
For de to baneunderføringer gøres desuden opmærksom på, at udvidelsen skal ske<br />
i tæt samarbejde med Banedanmark, herunder planlægning af sporspærringer, togfrie<br />
intervaller mv.
YB BYGVÆRKER <strong>6751.R01</strong><br />
SIDE<br />
34 af 67<br />
For en nærmere beskrivelse af udvidelserne henvises til rapporten ”Udbygning af<br />
Brande Omfartsvej, <strong>Vejdirektoratet</strong>, Broteknisk beskrivelse”, Maj 2009, udarbejdet<br />
af Gimsing og Madsen. Heri er medtaget principskitser for udvidelse af hhv. en<br />
overføring og en underføring.
YB EKSPROPRIATIONSMATERIALE <strong>6751.R01</strong><br />
EKSPROPRIATIONSMATERIALE<br />
SIDE<br />
35 af 67<br />
For forklaring og uddybning af begreber, mv. henvises i det følgende til YB Vejprojektering,<br />
statsekspropriationsloven* og Vej- og Trafikteknisk Ordbog under Vejreglerne.<br />
Rådgiver udarbejder materiale til ekspropriationsforretning, hvor ekspropriationskommissionen<br />
foretager ekspropriation af arealer og rettigheder og fastsætter erstatninger<br />
for indgrebene.<br />
Materialet består af arealfortegnelse og ekspropriationsplaner samt adresselabels.<br />
Arealfortegnelse er fortegnelse over ejendomme, der berøres af ekspropriation. For<br />
hver ejendom beskrives ejendommens forhold, omfang af ekspropriation (arealer<br />
og servitutter), ændringer i adgangsforhold, arbejdsarealer, zonestatus og anvendelse<br />
af arealer, mv. I den forbindelse foretager rådgiver gennemgang af servitutter<br />
for de enkelte ejendomme.<br />
Eksempel på materialet stilles til rådighed af <strong>Vejdirektoratet</strong>.<br />
Materialet udarbejdes i nært samarbejde med og efter nærmere anvisninger fra<br />
<strong>Vejdirektoratet</strong>.<br />
Materialet skal granskes og godkendes af Ledende Landinspektør samt tilrettes inden<br />
den endelige fremsendelse til <strong>Vejdirektoratet</strong> iht. tidsplanen.<br />
Materialet, der skal sendes til Ledende Landinspektør skal være hos <strong>Vejdirektoratet</strong><br />
senest den 15. februar 2012. Forinden skal materialet granskes og godkendes af<br />
<strong>Vejdirektoratet</strong>.<br />
Materiale leveres i et af <strong>Vejdirektoratet</strong> nærmere oplyst antal eksemplarer. Endelig<br />
fremsendelse skal ske, således at materialet er færdigt til samling og udsendelse i<br />
tilbudsmapper. Mapper og forside leveres af <strong>Vejdirektoratet</strong>.<br />
Rådgiver skal efter nærmere aftale med <strong>Vejdirektoratet</strong> deltage i møder med lodsejere<br />
og myndigheder. Rådgiver deltager efter nærmere aftale med <strong>Vejdirektoratet</strong> i<br />
ekspropriationsforretninger.<br />
Kontakt til lodsejere varetages af <strong>Vejdirektoratet</strong>, men rådgiver udarbejder materialer<br />
og yder bistand ved besvarelse af henvendelser.<br />
Efter ekspropriationerne udarbejder rådgiver planer over ejendomsforholdene efter<br />
ekspropriation (”fremtidige ejendomsforhold”) efter nærmere aftale med og anvisning<br />
fra <strong>Vejdirektoratet</strong>.<br />
* LBK nr. 1161 af 20.11.2008 om fremgangsmåden ved ekspropriation vedrørende<br />
fast ejendom.
YB FREMMEDE LEDNINGER <strong>6751.R01</strong><br />
FÆRDSELS- OG VEJVISNINGSTAVLER<br />
1 Generelt<br />
SIDE<br />
36 af 67<br />
Rådgiveren skal udarbejde projekt for etablering af færdsels- og vejvisningstavler.<br />
2 Forudsætninger<br />
Projektet skal udarbejdes efter gældende regler og under hensyntagen til det i<br />
Grundlag og forudsætninger nævnte.<br />
Arealbehov og grænser mod naboer<br />
Pladsbehov til tavler skal indarbejdes inden ekspropriation.<br />
Udbudsmateriale<br />
Som i Grundlag og forudsætninger pkt. 4.5 men tavleudbud indeholder ikke UKP.<br />
Derfor skal foretages projektgennemgang, dokumentation og prøver som angivet i<br />
AAB, Monterings- og tilsynsvejledning samt i nærværende ydelsesbeskrivelse for<br />
færdsels- og vejvisningstavler.<br />
3 Færdsels- og vejvisningstavleprojektet omfatter<br />
Færdsels- og vejvisningstavler på den udbyggede del af Brande Omfartsvej.<br />
Integrering af portalbelysning på portalerne ved rutefrakørslen til rute 411.<br />
Integrering af opsætningsmateriel for vejvisning i forbindelse med støjskærme.<br />
Færdsels- og vejvisningstavler til og med orienteringstavlerne på den skærende vej<br />
i tilslutningsanlæggene ved Fastrupvej, Ejstrupholmvej og Thyregodvej.<br />
Bassintavler på den udbyggede del af Brande Omfartsvej.<br />
Om nødvendigt renovering af vejvisning på regional cykelrute.<br />
Følgevejvisning i form af renovering af vejvisningstavler i forbindelse med skiftet fra<br />
motortrafikvej til motorvej og eventuelle efterfølgende ændringer af vejvisningsmålene<br />
på ruterne 18, 184, 411 og 439.<br />
Registrering og fjernelse af tavler på samtlige berørte veje i projektet, så kun de<br />
nødvendige tavler er tilbage, når projektet forlades.
YB FREMMEDE LEDNINGER <strong>6751.R01</strong><br />
SIDE<br />
37 af 67<br />
Projektforslag<br />
Der skal udarbejdes projektforslag med færdsels- og vejvisningstavler placeret på<br />
oversigtsplaner med kørebaneafmærkning.<br />
Projektforslaget skal godkendes af <strong>Vejdirektoratet</strong> inden detailprojektering og udbud.<br />
Procedure for KS behandling som i Grundlag og forudsætninger pkt. 4.2.<br />
Detailprojekt<br />
Der skal udarbejdes detailprojekt bestående af oversigtsplaner med kørebaneafmærkning<br />
og samtlige færdsels og vejvisningstavler, stivejvisning, bassintavler<br />
samt detailtegninger og tværsnit af tavler.<br />
Portaler<br />
I projektet skal der projekteres med portaler ved rutefrakørsel. Portaltavler skal belyses<br />
fra særskilte projektørmaster.<br />
Eksisterende forhold<br />
Ved aftaleindgåelse udleveres ”Således udført” tegninger fra tavleentrepriserne<br />
6740.40, Høgild – Brande N fra 2007. Projektet omfatter bl.a. eksisterende tavler<br />
ved frakørsel 10, Brande S.<br />
6750.40, Brande Omfartsvej fra 2000. Projektet omfatter eksisterende tavler på omfartsvej<br />
og i tilslutningsanlæg som motortrafikvej.<br />
4 Andre rådgivere<br />
Færdsels- og vejvisningstavleprojekt skal udarbejdes under hensyntagen til projekt<br />
for vejbelysning som eventuelt udarbejdes af anden rådgiver.<br />
<strong>Vejdirektoratet</strong> henviser til denne anden rådgiver, men herefter forventes det, at de<br />
to rådgivere koordinerer projekterne med hinanden.<br />
Rådgiver koordinerer med beplantningsprojekt for fri udsyn til tavler.<br />
5 Typetegninger til færdsels- og vejvisningstavler:<br />
Senest reviderede typetegninger til brug for projektering og til indsættelse i udbudsmaterialet<br />
findes på http://webapp.vd.dk/tegn/afmaerkning/afmaerk.html<br />
6 Vejledninger<br />
Vejledninger er ikke vejregler, men bygger dels på vejreglerne, dels på afprøvede<br />
procedurer og erfaring for projektering af tavleprojekter.
YB FREMMEDE LEDNINGER <strong>6751.R01</strong><br />
Efter kontrakt er indgået udleveres:<br />
Bassintavler<br />
Pladearbejde på tavler<br />
Portal nummerering og filer<br />
Portaler og portalbelysning<br />
Rundkørsler<br />
Rutenumre<br />
Samlinger og folier<br />
Servicetavler<br />
Stander og mastetyper<br />
Tavleplacering<br />
Tilslutningsanlæg motorvej<br />
Udbudsmateriale<br />
Vejregler<br />
7 Færdsels- og vejvisningstavleprojektet omfatter ikke<br />
8 Tilsyn<br />
Orientering til vejcentre.<br />
Orientering til kortudbydere om ibrugtagning af det nye anlæg.<br />
Myndighedsbehandling omkring frakørselsnavne og numre.<br />
De godkendte navne fremgår af tegning 6751-6100.<br />
Tegningen udleveres efter kontrakt er indgået.<br />
Rådgiver skal overdrage udbudsmaterialet til tilsynet.<br />
SIDE<br />
38 af 67<br />
Rådgiver vælger 2 færdselstavler og 2 vejvisningstavler ud til prøvetavler som skal<br />
godkendes på skiltefabrik inden den øvrige produktion af tavler i gangsættes.<br />
Tilsyn og <strong>Vejdirektoratet</strong> skal godkende prøvetavlerne.
YB FREMMEDE LEDNINGER <strong>6751.R01</strong><br />
FREMMEDE LEDNINGER<br />
1 Generelt<br />
SIDE<br />
39 af 67<br />
Rådgiveren skal udarbejde ledningsprotokol herunder indsamle de nødvendige<br />
oplysninger om de eksisterende ledninger og andre tekniske anlæg hos<br />
ledningsejere m.fl..<br />
Ledningsprotokollen udarbejdes i henhold til <strong>Vejdirektoratet</strong>s paradigme.<br />
Rådgiveren skal forhandle med de relevante ledningsejere ved udarbejdelse af forslag<br />
til ledningsomlægninger.<br />
Forslagene godkendes hos <strong>Vejdirektoratet</strong> inden der indgås endelige aftaler, som<br />
skal indarbejdes i ledningsprotokollen.<br />
Rådgiveren skal til stadighed sørge for at holde en tæt kontakt til <strong>Vejdirektoratet</strong>s<br />
afdeling for arealerhvervelse, således at <strong>Vejdirektoratet</strong>s retningslinjer for betaling<br />
for ledningsomlægninger følges.<br />
2 Projekt til besigtigelse<br />
Rådgiveren skal indhente oplysninger om større tekniske anlæg og vurdere om projektet<br />
er i konflikt med eksisterende og planlagte tekniske anlæg (hovedledninger<br />
(gas og olie), jernbaner, militære anlæg, højspændingsluftledninger, større vindmøller<br />
mv).<br />
Arealbehov til større ledningsomlægninger i anlægsperioden overvejes. Der skal<br />
være fokus på eksisterende ledninger, anlægslogistik og trafikafvikling.<br />
Tidsplan for projektering og udførelse af større ledningsomlægninger udarbejdes.<br />
Rådgiveren rekvirerer ledningsoplysninger og udarbejder ledningsplaner for eksterne<br />
ledninger og for interne ledninger efter behov.<br />
Interne oplysninger kan fremskaffes ved afholdelse af møder med <strong>Vejdirektoratet</strong>s<br />
driftsdivision vedr. ledningsoplysninger, servitutter, belægningsopbygning, afvanding,<br />
signalanlæg, belysning m.m.<br />
Rådgiveren indhenter oplysninger om private ledninger, f.eks. om gylleledninger,<br />
private el-ledninger til kreaturhegn, private vandledninger m.v.
YB FREMMEDE LEDNINGER <strong>6751.R01</strong><br />
SIDE<br />
40 af 67<br />
Potentielle konfliktpunkter mellem ledningsanlæg og vejanlæg gennemgås. Det<br />
kontrolleres om krydsninger, parallelforløb og lign. er afstemt kotemæssigt samt om<br />
bassiner, blødbund, arkæologi, udsætningsområder, bygværker, udstyr (hegn, portaler,<br />
autoværn) m.v. er afstemt med eksist. og planlagte ledningsanlæg<br />
Rådgiveren afholder møder med alle ledningsejere, hvor projektet præsenteres, og<br />
løsningsforslag for evt. konflikter i forhold til projektet klarlægges og drøftes.<br />
I tilfælde af uenighed med ledningsejer omkring fremtidig ledningsplacering skal<br />
sagen afgøres af ekspropriationskommissionen. Uenighed om økonomi afgøres<br />
også af ekspropriationskommissionen (i første instans).<br />
Tidsplan for ledningsomlægninger revideres.<br />
Rådgiveren udarbejder forslag til ledningsprotokol. Ledningsprotokollen skal ikke<br />
fremlægges på forretningen, men foreligge i udkast, så der kan svares på spørgsmål<br />
vedr. ledningsanlæg.<br />
Forslag til ledningsprotokol forelægges til godkendelse hos <strong>Vejdirektoratet</strong> i god tid<br />
inden besigtigelsen.<br />
Efter besigtigelsen revideres protokollen og interne noter gennemgås og emner af<br />
relevans for ledningsanlæg opsamles.<br />
3 Projekt til ekspropriation<br />
Ledningsplanerne revideres med opdaterede ledningsoplysninger.<br />
Rådgiveren følger op på aftaler med ledningsejerne om ledningsomlægninger, herunder<br />
projektering og udførelse af disse.<br />
Potentielle konfliktpunkter mellem ledningsanlæg og vejanlæg gennemgås løbende.<br />
Det kontrolleres om krydsninger, parallelforløb og lignende er afstemt kotemæssigt<br />
samt om bassiner, blødbund, arkæologi, udsætningsområder, bygværker, udstyr<br />
(hegn, portaler, autoværn) m.v. er afstemt med eksisterende og planlagte ledningsanlæg.<br />
Arealbehov til større ledningsomlægninger i anlægsperioden genovervejes.<br />
Tidsplan for ledningsomlægninger revideres.<br />
Ledningsprotokollen fremsendes efter forudgående godkendelse hos <strong>Vejdirektoratet</strong><br />
til ledningsejernes samtykke, så den ligger klar inden fremsendelse af materiale<br />
til ekspropriation.
YB FREMMEDE LEDNINGER <strong>6751.R01</strong><br />
4 Projekt til anlæg<br />
5 Anlæg<br />
SIDE<br />
41 af 67<br />
Rådgiveren følger op på aftaler med ledningsejerne som skal revideres i forhold til<br />
beslutninger truffet ved ekspropriationen.<br />
Projektopfølgning<br />
Rådgiveren medvirker ved ledningsmøder i forbindelse med anlægsarbejdet.
YB GEOTEKNIK <strong>6751.R01</strong><br />
GEOTEKNIK<br />
1 Generelt<br />
SIDE<br />
42 af 67<br />
Rådgiveren skal udarbejde geoteknisk hovedrapport samt brorapporter for udvidelsen<br />
på baggrund af de udførte datarapporter.<br />
Geoteknisk hovedrapport skal forelægge ved detailbesigtigelsen.<br />
2 Rådgivningens ydelser<br />
2.1 Geotekniske undersøgelser<br />
Samtidig med rådgiverens projektering udføres geotekniske undersøgelser ved<br />
<strong>Vejdirektoratet</strong>s foranstaltning. <strong>Vejdirektoratet</strong> leverer geotekniske datarapporter for<br />
vejudvidelsen samt ved de enkelte bygværker.<br />
Rådgiveren skal ved igangsættelsen af projekteringen i samarbejde med <strong>Vejdirektoratet</strong>s<br />
geotekniker udarbejde det endelige geotekniske undersøgelsesprogram for<br />
fastlæggelsen af de nødvendige undersøgelser for bygværkerne samt vejudvidelsen.<br />
Hvis det i samråd med rådgiveren vurderes nødvendigt at foretage yderligere boringer,<br />
undersøgelser og analyser af jordforhold , afholdes denne udgift af <strong>Vejdirektoratet</strong>.<br />
Rådgiveren varetager koordinering og tilpasning af projektet i forhold til de<br />
evt. supplerende oplysninger.<br />
I samarbejde med <strong>Vejdirektoratet</strong> vurderes rækkefølge og tidspunkt for hvornår de<br />
geologiske / geotekniske oplysninger skal være tilgængelige.<br />
Rådgiverens ydelser, som er en detaljeret vurdering af alle geotekniske forhold for<br />
udvidelsen af Brande omfartsvej samt udvidelse af bygværker, skal anvendes i forbindelse<br />
med detailprojekteringen af vejprojektet og broprojektet.<br />
Rapporten ”Geotekniske detailundersøgelser, Etape 67, Brande N – Brande S, st.<br />
56.4 – 64.4” for omfartsvejen danner baggrund for opgavens udførelse.<br />
Markundersøgelser<br />
<strong>Vejdirektoratet</strong> har indgået kontrakt med geoteknisk boreentreprenør. Rådgiveren<br />
skal indgå i samarbejde om koordinering af boreentreprenørens arbejde.<br />
Der bliver udført følgende undersøgelser, der løbende modtages af <strong>Vejdirektoratet</strong><br />
og videresendes til rådgiveren:<br />
Boringer for vejudvidelsen, ændringer af ramper og skærende veje ca. pr.<br />
100m.<br />
Boringer ved bygværker
YB GEOTEKNIK <strong>6751.R01</strong><br />
Blødbundsafgrænsninger<br />
Råstofområder<br />
Regnvandsbassiner<br />
SIDE<br />
43 af 67<br />
Laboratorieundersøgelser<br />
<strong>Vejdirektoratet</strong> sørger for laboratorieundersøgelser på baggrund af de geotekniske<br />
undersøgelser (boringer) indeholdende f.eks.:<br />
Sigtning / Slemning<br />
Plasticitet eller SE<br />
Standard proctor<br />
CBR ved standard proctor<br />
Kalkindhold<br />
Datarapport<br />
<strong>Vejdirektoratet</strong> søger for, at der udarbejdes datarapporter for både vej og broer bestående<br />
af orienteringsplaner, optegnede boreprofiler og laboratorieforsøgsresultater.<br />
Datarapporten sendes til rådgiveren.<br />
3 Krav til rådgivningen<br />
3.1 Laboratoriearbejdet<br />
Vejgeotekniske laboratorieforsøg<br />
Rådgiver skal i samarbejde med <strong>Vejdirektoratet</strong> fastlægge undersøgelsesprogram<br />
for de vejgeotekniske laboratorieforsøg.<br />
De vejgeotekniske laboratorieforsøg (ovenfor nævnte klassifikationsforsøg undtaget)<br />
skal påregnes udført af Vejteknisk Institut, Materiale- og miljølaboratorium,<br />
Guldalderen 12, 2640 Hedehusene.<br />
I det tilfælde at Vejteknisk Institut ikke har kapacitet til at udføre laboratorieforsøgene,<br />
er det rådgiveren der skal sørge for at de relevante undersøgelser foretages.<br />
De store prøver rådgiveren udvælger til vejgeotekniske laboratorieforsøg, skal sendes<br />
til Vejteknisk Institut, i serier à ca. 20 (min. 15, maks. 25).<br />
En prøveserie må ikke uden aftale med Vejteknisk Institut fremsendes mindre end<br />
28 dage efter fremsendelse af den forudgående serie. Rapport over forsøgsresultaterne<br />
fra en serie kan herefter påregnes at foreligge senest 28 dage efter at Vejteknisk<br />
Institut har modtaget hver bestilling, medmindre andet er aftalt.<br />
3.2 Rapportering<br />
Inden den geotekniske hovedrapport mangfoldiggøres, skal den kvalitetssikrede<br />
rapport fremsendes til kommentering hos <strong>Vejdirektoratet</strong>.
YB GEOTEKNIK <strong>6751.R01</strong><br />
SIDE<br />
44 af 67<br />
<strong>Vejdirektoratet</strong> oplyser rådgiveren det ønskede antal eksemplarer af rapport med<br />
bilag. Rapporten leveres desuden digitalt i pdf-format.<br />
Bilag skal udformes som anført i ” Rapportering af geotekniske undersøgelser” på<br />
WWW.<strong>Vejdirektoratet</strong>.dk under udbud, beskrevet i ”Levering af geotekniske rapporter<br />
til <strong>Vejdirektoratet</strong>, Anlægsområdet, i analog og digital form” (4. april 2005) og<br />
som vist i ”Eksempler på udformning af bilag”.<br />
Hvis ikke andet aftales, skal de geotekniske rapporter opbygges som følger:<br />
Rapporterne afleveres i hvide ringbind med 4 ringe og udvendige plasticlommer.<br />
Ved sidste projekteringsmøde før afrapportering oplyser rådgiveren bredden<br />
af de anvendte ringbind til <strong>Vejdirektoratet</strong>, som herefter vil fremstille rapportforsider<br />
og -rygge i det fornødne antal eksemplarer og fremsende dem til<br />
rådgiveren.<br />
De enkelte bilagstyper indsættes i den rækkefølge, de er omtalt i nærværende<br />
afsnit. Mellem hver bilagstype indsættes faneblade forsynet med oplysning om<br />
den pågældende bilagstypes navn. Alle bilag større end A4 forstærkes med 3L<br />
File-Strips nr. 8804 eller tilsvarende.<br />
Vedrørende rapportteksten og udformning og nummerering af bilag henvises til<br />
nedenstående afsnit ”Udformning af bilag”.<br />
3.2.1 Geoteknisk hovedrapport<br />
Det påregnes, at undersøgelserne på en aktuel strækning skal rapporteres i en hovedrapport,<br />
hvor de tilhørende data indhentes af <strong>Vejdirektoratet</strong> til brug for rådgiveren.<br />
Resultaterne af tidligere udførte undersøgelser og eventuelle ekstraarbejder skal<br />
indarbejdes i rapporterne. Eventuelle specialundersøgelser rapporteres efter aftale.<br />
Rapporten skal indeholde det materiale og de geotekniske informationer, der er<br />
nødvendige for på et sikkert grundlag at kunne fastlægge ekspropriationsgrænser.<br />
Brorapporterne skal indeholde det materiale og de geotekniske informationer, der<br />
er nødvendige for på et sikkert grundlag at kunne projektere broerne.<br />
Hovedrapporten indeholder som minimum følgende bilag:<br />
Situationsplaner 1:4.000<br />
Grundkort, matrikelkort, fikspunkter og højdekurver<br />
Centerlinje og stationering for motorvej, skærende og forlagte veje samt ramper.<br />
Tegningsreference skal anføres.<br />
Samtlige boringer (med nummer), der dokumenteres i datarapporten i form af<br />
et boreprofil<br />
Blødbundsområder (farvelagt)<br />
Vandområder (farvelagt)
YB GEOTEKNIK <strong>6751.R01</strong><br />
SIDE<br />
45 af 67<br />
Markering af arealer, hvor der er udført sidetagsundersøgelse<br />
Henvisninger til evt. geotekniske brorapporter og andre geotekniske rapporter<br />
Henvisning til detailplaner (blødbundsplaner) 1:1.000<br />
Geotekniske længdeprofiler 1:200/1:4.000<br />
Vejens længdeprofil og terræn i centerlinje. Tegningsreference skal anføres.<br />
Udtræk af data fra GeoGIS 98 – 2000. Ud for boringsnummeret skal boringens<br />
placering i forhold til centerlinjen anføres, hvor afstanden er større end 10 m<br />
Markering med lodret streg af skærende og forlagte vejes skæring med motorvejen.<br />
Vejtype, -nummer og -navn skal anføres.<br />
Udskiftningstværprofil<br />
Udskiftningstværprofilet udformes som vist i det geotekniske bilag ”Eksempler på<br />
udformning af bilag nr 1”.<br />
Blødbundsplaner 1:1.000<br />
Blødbundsplaner udformes som angivet i det geotekniske bilag ”Eksempler på udformning<br />
af bilag nr 2”.<br />
Afgravningsmaterialer (oversigt over forsøgsresultater)<br />
Skemaer der for hvert enkelt afgravningsområde resumerer resultaterne af de udførte<br />
vejgeotekniske laboratorieforsøg, udformes som vist på det geotekniske bilag<br />
”Eksempler på udformning af bilag nr 3”.<br />
Overbygningstykkelser<br />
Skemaer over de anbefalede overbygningstykkelser for motorvejen, de skærende<br />
og forlagte veje samt ramperne udformes som vist på det geotekniske bilag ”Eksempler<br />
på udformning af bilag nr 4”. Anbefalede overbygningstykkelser og vurderede<br />
Em værdier i planumsniveau angives oversigtlig på længdeprofiler.<br />
Nedbørsobservationer<br />
Der skal udarbejdes et bilag indeholdende oplysninger om nedbøren i det pågældende<br />
område i perioden 01.02.2009 – 31.01.2011. Bilaget udformes som vist på<br />
de geotekniske bilag ”Eksempler på udformning af bilag nr 5”. De nødvendige data<br />
kan rekvireres ved DMI.<br />
Vandspejlsobservationer<br />
Resultaterne af de udførte vandspejlsobservationer indføres i skemaer opbygget<br />
som vist i ”Eksempler på udformning af bilag”.<br />
Nummerering af bilag<br />
Hvis ikke andet aftales, nummereres bilagene i ”Geoteknisk Hovedrapport 1” fortløbende:<br />
1.1, 1.2, 1.3 osv.<br />
Orienteringsplaner, nedbørsobservationer og vandspejlsobservationer nummereres<br />
fortløbende, begyndende med bilag 1.50.
YB GEOTEKNIK <strong>6751.R01</strong><br />
SIDE<br />
46 af 67<br />
Forsøgsoversigter placeres i forsøgsnummerrækkefølge og nummereres fortløbende<br />
begyndende med bilag 1.500.<br />
I en eventuel ”Geoteknisk Hovedrapport 2” nummereres bilagene tilsvarende, idet<br />
cifferet før punktummet ændres til 2.<br />
3.2.2 Geoteknisk brorapport<br />
Den geotekniske brorapport skal som min. indeholde udførte undersøgelser, efter<br />
følgende vurderinger og anbefalinger for bygværkets anlæggelse.<br />
Rådgiveren skal på baggrund af de geotekniske undersøgelser udarbejde geoteknisk<br />
brorapport for strækningens bygværker.
YB MYNDIGHEDSBEHANDLING <strong>6751.R01</strong><br />
MYNDIGHEDSBEHANDLING<br />
SIDE<br />
47 af 67<br />
Rådgiveren udarbejder myndighedsplan for Brande Omfartsvej med udgangspunkt i<br />
<strong>Vejdirektoratet</strong>s paradigme. Rådgiveren udarbejder udkast til ansøgning og foretager<br />
opfølgning efter myndighedsplan samt opfølgning på godkendelser.
YB MILJØ- OG NATURUNDERSØGELSER <strong>6751.R01</strong><br />
MILJØ- OG NATURUNDERSØGELSER<br />
SIDE<br />
48 af 67<br />
Temakort<br />
Rådgiveren skal udarbejde temakort for natur og miljø. Temaerne kan downloades<br />
fra miljøportalen (www.miljoeportalen.dk). Følgende temaer downloades:<br />
Naturbeskyttelse<br />
Fredning<br />
Bygge- og beskyttelseslinjer<br />
Natura 2000<br />
Lavbund og okker<br />
Jordforurening<br />
Temakort kan revideres løbende. Efter besigtigelsen gennemgås og revideres temakortet<br />
for natur og miljø.<br />
Miljørigtig projektering<br />
Der udarbejdes miljøprogram og miljøplan efter <strong>Vejdirektoratet</strong>s paradigmer og instruktioner.<br />
Undersøgelse af forurenede arealer udenfor vejareal<br />
Der udarbejdes notat om V1 og V2 kortlagte arealer, samt områdeklassificerede<br />
arealer, og rådgiveren verificerer omfang og forureningsgrad, der er i konflikt med<br />
vejprojektet. Dette udføres efter <strong>Vejdirektoratet</strong>s forskrifter.<br />
Oplysning om fund af ikke-registrerede forurenede arealer sendes til kommune og<br />
region.<br />
Ud fra notat om V1 og V2 kortlagte arealer, områdeklassificerede arealer og analyser<br />
fra eventuel graveundersøgelse, udarbejder rådgiveren forslag til en strategi for<br />
håndtering af affald og forurenet jord på ovennævnte arealer. Strategien beskrives i<br />
”Plan for håndtering af forurenet jord”.<br />
Efter aftale med <strong>Vejdirektoratet</strong> udarbejdes udkast til myndighedsgodkendelser i<br />
forbindelse med indbygning af affald og forurenet jord. Vilkår i godkendelse indarbejdes<br />
i udbudsmaterialet.<br />
Miljøforhold på eksisterende vejarealer<br />
Rådgiveren skal foretage historikundersøgelser. Undersøgelsesområdet fastlægges<br />
med udgangspunkt i vejprojektets linjeføring og længdeprofil.<br />
Rådgiveren skal endvidere:<br />
Foretage undersøgelser af rabat- og råjord på de eksisterende veje<br />
Undersøge eventuelle eksisterende regnvandsbassiner, der skal udvides/oprenses<br />
Undersøge udstrækning af indbyggede restprodukter<br />
Udarbejde plan for hvordan vejudvidelse kan udføres med minimal berøring<br />
med de allerede indbyggede restprodukter
YB MILJØ- OG NATURUNDERSØGELSER <strong>6751.R01</strong><br />
Ovennævnte arbejder skal udføres efter <strong>Vejdirektoratet</strong>s forskrifter.<br />
SIDE<br />
49 af 67<br />
Rådgiveren skal udarbejde "Plan til håndtering af forurenet jord". Tillige indarbejdes<br />
dokumentationsniveau for overdragelser af eksisterende vejarealer i planen.<br />
Efter <strong>Vejdirektoratet</strong> har godkendt "Plan til håndtering af forurenet jord" ansøger<br />
rådgiver om forhåndsgodkendelse af planen ved Ikast-Brande Kommune.<br />
Rådgiveren udarbejder tilrettet "Plan til håndtering af forurenet jord" samt ansøger<br />
om godkendelse ved Ikast-Brande kommune.<br />
"Plan for håndtering af forurenet jord" indarbejdes i udbudsmaterialet.<br />
Jord og mængdeberegning<br />
Rådgiveren skal udføre jordberegninger for jord fra nedlagte vejarealer og foretage<br />
vurdering af massedisponering i relation til genanvendelse af forurenet jord, okkerholdigt<br />
blødbundsmateriale og eventuelle andre indbygningsegnede materialer.<br />
Arbejdet udføres efter <strong>Vejdirektoratet</strong>s forskrifter.<br />
Genanvendelse af forurenet jord til tekniske anlæg<br />
Genplacering af forurenet jord i det tekniske anlæg som i f.eks. støjvolde undersøges,<br />
såvel i projektet, som på tilstødende arealer i samarbejde med <strong>Vejdirektoratet</strong>.<br />
Genanvendelse af restprodukter<br />
Rådgiveren skal undersøge mulighed for anvendelse af restprodukter på de steder i<br />
projektet, hvor der vil være behov for indbygning af tilført materiale. Dette foretages<br />
i samarbejde med <strong>Vejdirektoratet</strong>.<br />
Hvis det besluttes, at der skal anvendes restprodukter, skal rådgiveren:<br />
Udarbejde risikovurdering og udarbejde udkast til ansøgning til kommunen.<br />
Indbygningsegnede strækninger.<br />
Indarbejde vilkår for indbygning af restprodukter i udbudsmaterialet.<br />
Kalkstabilisering<br />
Rådgiveren skal undersøge muligheder for anvendelse af kalkstabilisering i projektet.<br />
Aflagte vejarealer<br />
Rådgiveren skal bidrage med oplysninger om eksisterende vejarealer, der skal afhændes<br />
til anden arealanvendelse.<br />
Rådgiveren skal bidrage til udbudsmaterialet og udarbejde udkast til ansøgninger til<br />
kommunen. Desuden beskrives prøveudtagning af råjord. Udkast til ansøgning om<br />
håndtering af aflagte vejarealer udarbejdes.<br />
Okkerundersøgelser<br />
Rådgiveren skal foretage okkerundersøgelser, når orienterende geotekniske undersøgelser<br />
påbegyndes.
YB MILJØ- OG NATURUNDERSØGELSER <strong>6751.R01</strong><br />
SIDE<br />
50 af 67<br />
Rådgiveren skal foretage orienterende forundersøgelser for okker og igangsætter<br />
selve okkerundersøgelsen i samarbejde med <strong>Vejdirektoratet</strong> og dennes rådgiver for<br />
Geoteknik.<br />
Rådgiveren skal beregne mængder for blødbund med okker i blødbundsområder i<br />
skønnet mængde.<br />
Rådgiveren udarbejder udkast til ansøgning om tilladelse til håndtering af potentielt<br />
okkerholdig blødbund og grundvand med okker.<br />
Rådgiveren skal udarbejde endelige planer til håndtering af blødbund og jernholdigt<br />
grundvand og detailprojektere okkeranlæg ud fra kommunens vilkår i samarbejde<br />
med <strong>Vejdirektoratet</strong>.<br />
AFVÆRGEFORANSTALTNINGER<br />
Faunapassager<br />
Anlægslovens placering af bygværker og faunapassager samt forslag til placering<br />
af vildt- og paddehegn indarbejdes og drøftes med relevante myndigheder. Eventuelle<br />
forslag til forbedringer til placering udarbejdes inden endelig ansøgning.<br />
Servitutter, der skal pålægges naboejendomme, fastlægges i samarbejde med <strong>Vejdirektoratet</strong>.<br />
Erstatningsbiotoper<br />
Den endelige placering og dimensionering af erstatningsbiotoper fastlægges. Servitutter,<br />
der skal pålægges naboejendomme, fastlægges i samarbejde med <strong>Vejdirektoratet</strong>.<br />
Rådgiveren skal planlægge placering af erstatningsskov i forbindelse med nedlæggelse<br />
af fredskovsarealer i samarbejde med <strong>Vejdirektoratet</strong>.<br />
Afværgeforanstaltninger på naturområdet<br />
Rådgiveren skal opdatere vildt- og paddehegn, faunapassager og erstatningsbiotoper<br />
og andre afværgeforanstaltninger ud fra myndighedsvilkår, således at der kan<br />
eksproprieres dertil.<br />
Rådgiveren skal beskrive afværgeforanstaltninger i udbudsmateriale.<br />
Projektoverdragelse til tilsyn<br />
Rådgiveren skal deltage i overdragelse af projektmateriale til tilsynet. Relevant materiale<br />
samles i miljøtilsynsmappe. Særlige forhold som tilsynet og entreprenøren<br />
skal gøres bekendt med udleveres i mappe. Deltage i overdragelsesmøde med tilsynet,<br />
hvor projektet gennemgås og overdrages.<br />
Miljøfagtilsyn (Option)<br />
Rådgiveren skal, såfremt <strong>Vejdirektoratet</strong> ønsker at gøre brug af option for miljøfagtilsyn,<br />
stille nødvendige ressourcer til rådighed ad hoc. Nedenfor er anført eksempler<br />
på, hvilke aktiviteter et miljøfagtilsyn kan udføre. Bistå <strong>Vejdirektoratet</strong>s tilsyn i<br />
forbindelse med f.eks.:
YB MILJØ- OG NATURUNDERSØGELSER <strong>6751.R01</strong><br />
SIDE<br />
51 af 67<br />
Permanent placering af påtruffet forurenet jord<br />
Håndtering af forurenet jord<br />
Etablering og afløbskontrol af sugespidsanlæg ved forurenede arealer<br />
Tømning af regnvandsbassin i forbindelse med nedlæggelse eller ombygning<br />
Sløjfning af geotekniske boringer med pejlefilter<br />
Sløjfning af boringer og brønde til vandforsyning, miljø, grundvandssænkning<br />
mv.<br />
Oprensning af industrigrunde<br />
Anmeldelse, opfølgning og kontakt til myndigheder<br />
Medvirke, hvis der opstår behov for at ændre en eksisterende tilladelse<br />
Planlægge og anvise hvorledes forurenet jord opgraves og sorteres<br />
Planlægge prøvegravninger, prøvetagning, boreprogrammer m.m.<br />
Udføre undersøgelser, boreprøver m.m.<br />
Assistance med afhjælpning, hvis skaden er sket<br />
Udarbejdelse af rapport til myndigheder
YB STØJBEREGNING <strong>6751.R01</strong><br />
STØJBEREGNING<br />
1 Generelt<br />
SIDE<br />
52 af 67<br />
Modellen skal opbygges så den repræsentere udbygningen med hensyn til projekt<br />
og trafik (flere kildelinjer).<br />
Modellen skal suppleres med øvrige større, skærende veje, som specificeres nærmere<br />
af <strong>Vejdirektoratet</strong> (omfang, trafik etc.) i en zone på min. 500 m på hver side af<br />
motorvejen.<br />
2. Projektering<br />
Der skal gennemføres støjberegninger i NORD2000 for udvidelse til motorvej.<br />
Beregning af støjudbredelsen udføres ved anvendelse af beregningsmetoden<br />
NORD2000 i overensstemmelse med Miljøstyrelsens brugervejledning til<br />
NORD2000 "User's Guide Nord2000 Road" fra 2006 samt "Nord2000 Comprehensive<br />
Outdoor Sound Propagation Model Part 1 & Part 2" og under hensyntagen til<br />
<strong>Vejdirektoratet</strong>s støjpolitik.<br />
Yderligere anvendes Miljøstyrelsens vejledning nr. 4/2007 "Støj fra veje" samt Miljøstyrelsens<br />
vejledning nr. 4/2006 "Støjkortlægning og støjhandlingsplaner".<br />
Alle beregninger foretages ved hjælp af edb-programmet SoundPLAN ver. 7.0.<br />
I beregningerne med NORD2000 anvendes 4 meteorologisk klasser.<br />
Resultatet opgøres med indikatoren Lden.<br />
Støjberegninger udføres i et net af punkter med indbyrdes afstand på 20 m. for optegning<br />
af støjudbredelseskonturer.<br />
Beregningshøjden sættes til 1,5 m over terræn, svarende til den højde for hvilken<br />
den vejledende grænseværdi for udendørs opholdsarealer er gældende.<br />
Bygningernes skærmende effekt medregnes.<br />
På baggrund af den udarbejdede støjberegning indtegnes forslag til placering af<br />
støjskærme og terrænreguleringer.<br />
Der skal afleveres opdaterede 1: 4000 planer med støjkonturer. Farveskala jf. <strong>Vejdirektoratet</strong>s<br />
almindelige brug.
YB STØJBEREGNING <strong>6751.R01</strong><br />
SIDE<br />
53 af 67<br />
Rådgiveren skal efter aftale med <strong>Vejdirektoratet</strong> foretage punktberegning hos lodsejeren,<br />
på det punkt på beboelsesbygningen, hvor der er mest støj, hvilket som regel<br />
er ensbetydende med hushjørnet tættest på motorvejen. Hvis lodsejeren bor i<br />
stueetagen regnes for et punkt beliggende 2 m over terræn. Hvis ejendommen har<br />
1. sal regnes også for et punkt beliggende 5 m over terræn.<br />
Resultatet afleveres i en støjrapport for ejendommen.
YB STØJSKÆRME <strong>6751.R01</strong><br />
STØJSKÆRME<br />
1 Generelt<br />
SIDE<br />
54 af 67<br />
Der skal etableres støjskærm langs motorvejen ud for boligområdet Skovbrynet og<br />
evt. på strækningen mellem st. 67 og st. 68. Skærmen skal være 3 m høj, og udformningen<br />
vil blive fastlagt i detailprojekteringen.<br />
Støjskærmene skal placeres på vejens areal eller i fremtidigt skel.<br />
Skærme skal være en standardskærm og kan opbygges som en variation af transparente<br />
eller semi transparenteskærme og skærme egnet til beplantning efter aftale<br />
med <strong>Vejdirektoratet</strong>.<br />
Lodsejerne langs de kommende skærme skal inddrages i valg af transparent/ikke<br />
transparent skærm. <strong>Vejdirektoratet</strong> forestår kontakten til lodsejerne på baggrund af<br />
input fra rådgiveren.<br />
2 Geotekniske forhold<br />
Der er udført geotekniske undersøgelser, og der foreligger geotekniske datarapporter<br />
for jordbundsforholdene på strækningen, som skal danne baggrund for opgaven.<br />
Rådgiveren skal ved igangsætningen af opgaven tage stilling til, om det er nødvendigt<br />
med supplerende geotekniske undersøgelser.<br />
I samarbejde med geoteknikeren udarbejdes derefter geoteknisk undersøgelsesprogram<br />
for fastlæggelse af nødvendige undersøgelser for fundamenterne.<br />
De geotekniske rapporter skal som minimum indeholde udførte undersøgelser, efterfølgende<br />
vurderinger og anbefalinger for støjskærmenes anlæggelse.<br />
Til orientering kan de geotekniske rapporter, der allerede er udarbejdet til brug for<br />
projektering af vejanlægget, ses på www.vejdirektoratet.dk under ”Udbud”.<br />
Rådgiver udarbejder forslag til håndtering af overskudsjord.<br />
Rådgiveren skal under hensyntagen til eventuelle ledninger, jordankre, m.m. vurderer<br />
om der skal anvendes punkt- eller pladefundamenter.<br />
Geotekniske rapporter leveres til <strong>Vejdirektoratet</strong> i pdf-format.
YB STØJSKÆRME <strong>6751.R01</strong><br />
3. Projektering af støjskærme<br />
Skærmens geometri aftales med <strong>Vejdirektoratet</strong>.<br />
SIDE<br />
55 af 67<br />
Projektet sendes til <strong>Vejdirektoratet</strong> til godkendelse. I rådgiverens tidsplan skal være<br />
afsat tid til at <strong>Vejdirektoratet</strong> kan fremsende projektforslaget til de berørte lodsejere<br />
for deres kommentering.<br />
Rådgiveren skal levere en fil med støjskærmenes placering. Filen leveres i dgnformat.
YB TRAFIKAFVIKLING UNDER ANLÆG <strong>6751.R01</strong><br />
TRAFIKAFVIKLING UNDER ANLÆG<br />
SIDE<br />
56 af 67<br />
Alle færdselsregulerende foranstaltninger skal ske i samarbejde mellem rådgiveren,<br />
tilsynet, vejmyndighederne og politiet.<br />
Trafikafvikling under anlæg omfatter udarbejdelse af:<br />
Plan for anlægslogistik<br />
Anlægsfaseplan<br />
Trafikafviklingsplan<br />
Afmærkningsplan for trafikafvikling<br />
Rådgiveren skal i samarbejde med <strong>Vejdirektoratet</strong>, kommunen, politi og redningsberedskab<br />
foretage en detaljeret planlægning af trafikafviklingen i hele anlægsperioden.<br />
Herunder skal der også foretages en vurdering af mulighederne for eventuelle<br />
aflastningsruter på det øvrige vejnet.<br />
Rådgiveren udarbejder forslag til vej-/stilukninger i kortere eller længere perioder,<br />
hastighedsniveauer, tværsnit m.m og beskriver og skitsere nødvendige interimsveje.<br />
Anlægslogistiske overvejelser skal omfatte vurdering af hvordan de projekterede<br />
vejelementer (ledninger, planum, belægninger, konstruktion) udføres med respekt<br />
for trafik, naboer og konstruktioner.<br />
Rådgiver skal udarbejde detaljeret trafikafviklingsplaner for hver anlægsfase.<br />
Trafikafviklingsplanerne skal løbende afklares med vejmyndighed og endelig godkendes<br />
af denne inden udbud.
YB TRAFIKSIKKERHEDSREVISION <strong>6751.R01</strong><br />
TRAFIKSIKKERHEDSREVISION<br />
1 Generelt<br />
SIDE<br />
57 af 67<br />
Rådgiveren skal ved en eksamineret trafiksikkerhedsrevisor udføre trafiksikkerhedsmæssig<br />
gennemgang af projektet i henhold til “Håndbog i Trafiksikkerhedsrevision”.<br />
Trafiksikkerhedsrevisorens rapporter sendes til <strong>Vejdirektoratet</strong> i pdf-format. <strong>Vejdirektoratet</strong><br />
vil sammen med rådgiveren tage stilling til rapporternes konklusioner.<br />
2 Trafiksikkerhedsrevision<br />
Revision, trin 2<br />
Der er udarbejdet trafiksikkerhedsrevision, trin 1 og 2 for Hovedforslaget / skitseprojekt,<br />
juli 2008.<br />
Der skal udarbejdes trafiksikkerhedsrevision, trin 2 for alternativ løsning, på baggrund<br />
af projekt til besigtigelse.<br />
Problemer nævnt i trin 2 – rapporten skal indarbejdes i den videre projektering.<br />
Revision, trin 3<br />
Der udarbejdes trafiksikkerhedsrevision, trin 3, på baggrund af projekt til udbud.<br />
Problemer nævnt i trin 3 – rapporten skal indarbejdes i projektet.<br />
Revision, trin 4<br />
Der udarbejdes trafiksikkerhedsrevision, trin 4, inden ibrugtagning af motorvejen.<br />
Problemer nævnt i trin 4 – rapporten skal indarbejdes inden ibrugtagning.<br />
Revision, trin 5<br />
Der udarbejdes trafiksikkerhedsrevision, trin 5 af motorvejen.<br />
Problemer nævnt i trin 5 – rapporten vil enten kunne blive rettet inden entreprenørens<br />
garanti udløber eller danne baggrund for udarbejdelse af projektforslag for forebyggelse<br />
af uheld.
YB VEJPROJEKTERING <strong>6751.R01</strong><br />
VEJPROJEKTERING<br />
1. Geometrisk vejprojektering<br />
SIDE<br />
58 af 67<br />
<strong>Vejdirektoratet</strong>s projekt angiver de fysiske rammer for VVM-projektets udformning<br />
(fase 2). De foreliggende trafiktal har dannet baggrund for projektets udformning.<br />
Problemstillinger og bemærkninger i den foreliggende trafikssikkerhedsrevision, trin<br />
1-2 skal indarbejdes i det videre projekt.<br />
Projektmæsssige krav/forudsætninger.<br />
Projektet fra anlægslov opdateres efter <strong>Vejdirektoratet</strong>s anvisninger, og der udarbejdes<br />
projekt for udbygning af motorvej inkl. ramper og vejtilslutninger, rundkørsler,<br />
lokale veje og stier, skråningsanlæg og terrænreguleringer, hvor der er taget<br />
hensyn til frihøjder og overhøjderamper, og i øvrig i henhold til projekteringsreglerne.<br />
Rundkørsler skal projekteres svarende til de eksisterende, dog skal der tages hensyn<br />
til modulvogntog.<br />
Motorvejen anlægges som 4-sporet motorvej med to kørebaner á 8,5 m afstribet<br />
med 2 kørespor á 3,75 m og 2 kantbaner á 0,5 m og adskilt af en 2 m bred ubelagt<br />
midterrabat med autoværn og 1 m brede befæstede nødrabatter samt med 3 m<br />
brede nødspor inkl. kantopsamling og 0,5 m brede yderrabatter. Motorvejens tværprofil<br />
udgør i alt 28 m.<br />
De projektspecifikke normaltværprofiler udarbejdet af <strong>Vejdirektoratet</strong> er gældende.<br />
Der skal projekteres for en tilladt hastighed på 130 km/t for hovedstrækningen.<br />
Regulering af udsætningsområder skal, medmindre andet aftales, udformes med<br />
harmoniske flader og således, at vandansamlinger forårsaget af projektet på dyrkningsarealer<br />
undgås.<br />
Dyrkningsskråninger projekteres med hældning 1:10.<br />
Frakørselsramper skal vinkles med 1:25 i forhold til motorvejen, hvor vejreglerne foreskriver<br />
1:30.<br />
Tilkørselsramper skal vinkles med 1:50 i forhold til motorvejen, hvor vejreglerne foreskriver<br />
1:60 (Hæfte 4.4, Toplanskryds).<br />
Skærende veje skal forsynes med kantopsamling ved dæmningshøjder over 2 m.
YB VEJPROJEKTERING <strong>6751.R01</strong><br />
2. Projekt til besigtigelse (fase 3)<br />
SIDE<br />
59 af 67<br />
Der udarbejdes projekt for motorvejen, ramper, rundkørsler og de lokale veje og<br />
stier i henhold til projekteringsreglerne. Projekteringen omfatter bl.a.:<br />
Projektering af sidehældninger og vipninger<br />
Kontrol af afvanding af vejoverflade<br />
Fastlæggelse af anlæg 2/anlæg 3 skråninger og trug/grøftekonstruktioner<br />
Kontrol af oversigt og stoplængder<br />
Fastlæggelse af krydsudformninger<br />
Projektering af tilslutningsanlæg, skærende- samt forlagte veje og stier<br />
Fastlæggelse af adgangsforhold til ejendomme<br />
Projektering af samkørselspladser<br />
Udførelse af sigt- og kapacitetsberegninger for alle veje, hvor der er taget hensyn<br />
til evt. faste genstande<br />
Placering af bygværker, faunapassager, vildt- og paddehegn og erstatningsbiotoper<br />
Projektets arealbehov og arealbehov til midlertidige etapeafslutninger, interimsveje,<br />
trafikomlægninger, herunder omlægning af kollektiv trafik, og større ledningsomlægninger<br />
i anlægsperioden skal planlægges.<br />
Der skal desuden være fokus på eksisterende ledninger og anlægslogistik.<br />
Jord- og mængdeberegninger<br />
Råjordsplanum projekteres med koblingshøjder skønnet på grundlag af oplysninger<br />
om geologi og geoteknik.<br />
Jordmængder mellem terræn og råjordsplanum beregnes og blødbundsmængder<br />
skønnes. Udsætnings- og sidetagsområder designes og mængder beregnes.<br />
Jordlogistikken vurderes. Massekurver for indbygnings- og udsætningsjord udarbejdes.<br />
Materiale til besigtigelse<br />
Materialet består af 2 dele; et teknisk projekt samt et skriftligt oplæg til forretningen.<br />
Projektet skal være gransket og godkendt af <strong>Vejdirektoratet</strong> forinden udarbejdelse<br />
af tegninger til brug ved besigtigelsen og til projektmapper. Projektmappe indeholder<br />
planer, længdeprofiler og normaltværsnit.<br />
Rådgiver udarbejder ”Forslag til tekniske bestemmelser”, der beskriver det anlægsprojekt<br />
der sikres rettigheder til ved den senere ekspropriation.
YB VEJPROJEKTERING <strong>6751.R01</strong><br />
3. Projekt til ekspropriation (fase 4)<br />
SIDE<br />
60 af 67<br />
Projekt fra besigtigelsen opdateres med baggrund i bemærkninger fra forretningen<br />
og detailprojekteres. Detailprojekteringen omfatter bl.a.:<br />
Design af projektets detailgeometri<br />
Design af ekstern og intern afvanding<br />
Fastlægge overbygningstykkelser<br />
Fastlægge belægningsopbygning<br />
Design af udsætnings- og sidetagsområder<br />
Fastlægge omfang for autoværn, padde- og vildthegn<br />
Fastlægge ekspropriationsgrænser og arbejdsarealer m.v.<br />
Jordberegning og massedisponering<br />
Udsætnings- og sidetagsområder designes og mængder beregnes. Design af områderne<br />
skal ske i samarbejde med æstetisk rådgiver.<br />
Hegn<br />
Rådgiveren skal, med udgangspunkt i vejens geometri, anlægsloven, <strong>Vejdirektoratet</strong>s<br />
hegnsvejledning, rapport nr. 302, 2006 og Fauna- og menneskepassager,<br />
2000, fastlægge omfang af vildt- og paddehegn, samt udarbejde detailprojekt til udbud.<br />
Der opsættes vildt- og paddehegn omkring faunapassager og paddelevesteder.<br />
Hvor der kan være en trafiksikkerhedsmæssig risiko ved påkørsel af dyr, herunder<br />
ved beplantning tæt ved motorvejen, opsættes vildthegn.<br />
På ekspropriationsplanerne skal der afsættes plads til hegn, jfr. Typetegning nr. 708<br />
og Vildtspring iflg. Hegnsvejledningen., rapport nr. 302, 2006, samt Fauna- og<br />
menneskepassager, 2000.<br />
Autoværn<br />
Der udarbejdes notat vedr. autoværnsplacering hvor der bl.a. tages hensyn til støjskærme,<br />
portaler, konstruktioner mm.. På baggrund af notatet udarbejdes detailprojekt<br />
for stålautoværn.<br />
Tilbageføringer foretrækkes frem for eftergivelige autoværnsender, som igen foretrækkes<br />
frem for nedføringer.<br />
Kabelautoværn accepteres ikke.<br />
Påkørselsdæmpere og eftergivelige autoværnsender skal være godkendt efter EN-<br />
1317 eller NCHR-350.
YB VEJPROJEKTERING <strong>6751.R01</strong><br />
SIDE<br />
61 af 67<br />
Arealbehov og anlægslogistik<br />
Projektets arealbehov og arealbehov til midlertidige etapeafslutninger, interimsveje,<br />
trafikomlægninger, herunder omlægning af kollektiv trafik, og større ledningsomlægninger<br />
i anlægsperioden skal godkendes af <strong>Vejdirektoratet</strong>.<br />
Materiale til ekspropriation<br />
Projektet skal være gransket og godkendt af <strong>Vejdirektoratet</strong> forinden udarbejdelse<br />
af materiale til brug ved ekspropriationsforretningen. Tegningerne skal indeholde<br />
ekspropriationsgrænser og grænser for arbejdsarealer.<br />
I forbindelse med optegning af ekspropriationsgrænser skal bl.a. følgende forhold<br />
angives:<br />
placering af ekspropriationsgrænse<br />
bredde af arbejdsareal<br />
særlige hensyn aftalt under lodsejerbesøg eller ved detailforretningen<br />
placering af overkørsler<br />
placering af nye adgangsveje<br />
placering af samkørelsespladser<br />
arealer der nedlægges og afrømmes<br />
placering af erstatningsbiotoper<br />
placering af bassiner og ledninger, herunder recipientledninger, der indgår i<br />
ekspropriationen.<br />
4. Projekt til anlæg (fase 4)<br />
Projekt fra ekspropriationsforretningen opdateres med baggrund i beslutninger<br />
fra forretningen.<br />
Rådgiveren skal detailprojektere placeringen af kantsten, slæbekurver, overkørselsarealer,<br />
indkørsler, indretning af samkørselspladser, kantpæle, autoværn, interimsveje<br />
m.m.<br />
Udbudsmateriale skal leveres, så <strong>Vejdirektoratet</strong> har tid til at granske materialet, inden<br />
det udbydes.<br />
Jord- og mængdeberegninger<br />
Råjordsplanum projekteres med de endelige koblingshøjder og blødbundsområder<br />
indarbejdes. Jordmængder mellem terræn og råjordsplanum samt i forbindelse med<br />
bassiner, vandløb m.v. beregnes. Blødbundsmængder beregnes.<br />
Forekomst af blødbundsområder skal angives på længdeprofiler og tværsnit.<br />
<strong>Vejdirektoratet</strong> ønsker kalkstabilisering anvendt hvor der er behov for det. I samråd<br />
med <strong>Vejdirektoratet</strong> besluttes, hvorvidt der skal anvendes restprodukter i projektet<br />
og omfanget heraf.
YB VEJPROJEKTERING <strong>6751.R01</strong><br />
SIDE<br />
62 af 67<br />
Jordlogistik, jordmængder og udsætningsprocenter vurderes og massekurver for<br />
indbygnings- og udsætningsjord udarbejdes.<br />
Der beregnes mængder fra nedlagte vejarealer, forurenede arealer og områdeklassificerede<br />
arealer. Der beregnes mængder for rabatjord, overjord og vejjord.<br />
Rådgiveren skal udarbejde mængdeplaner, der viser forberedende arbejder, udlægning<br />
af muld samt afsluttende arbejder.<br />
Belægningsdimensionering<br />
Ifølge VVM-redegørelsen forventets trafikbelastningen for motorvejen i 2015 på<br />
12.500 biler pr. døgn nord for Ejstrupholmvej og 13.900 biler pr. døgn syd for<br />
Estrupholmvej.<br />
Der er regnet med en årlig stigning i trafikken på 40 % frem til 2015 ifølge VVMredegørelsen.<br />
På baggrund af Æ10 belastninger og koblingshøjder udarbejdes belægningsdimensionering<br />
i MMOPP. Den beregningsmæssige årlige stigning i trafikken og lastbilandel<br />
vurderes.<br />
Vejoverfladen på motorvejen og ramper skal støjmæssigt som minimum leve op<br />
til kravene til et støjreducerende slidlag (SRS), type B, 80 km/t.<br />
Belægning i nødspor og nødrabat skal fremtræde med en afvigende farve i forhold<br />
til køresporet.<br />
Kørebaneafmærkning<br />
Afmærkningsplaner udarbejdes på baggrund af det færdige vejprojekt.<br />
Der skal være taget højde for eventuelle vejbelysningsprojekter.<br />
Afmærkningsprojektet skal underlægges en trafiksikkerhedsrevision samt forhåndsgodkendes<br />
hos politiet før endelig færdiggørelse.<br />
Nødtelefoner<br />
Detailprojekt for nødvendig foringsrør og elarbejde til opstilling af nødtelefoner skal<br />
uarbejdes. Nødtelefoner opstilles med ca. 2 kilometers mellemrum langs motorvejen.
YB TILSYN <strong>6751.R01</strong><br />
TILSYN (OPTION)<br />
1 Generelt<br />
SIDE<br />
63 af 67<br />
Rådgiverens ydelser til den enkelte opgave/entreprise beskrives i detaljer ved <strong>Vejdirektoratet</strong>s<br />
rekvisition for den konkrete opgave, men dækker som udgangspunkt<br />
byggeledelse og fagtilsyn.<br />
Rådgiveren skal udarbejde en kvalitetsplan for de enkelte opgavers gennemførelse.<br />
Rådgiveren skal i sin kvalitetsplan tage hensyn til <strong>Vejdirektoratet</strong>s faste procedure<br />
for tilsyn, jf. <strong>Vejdirektoratet</strong>s Tilsynshåndbog.<br />
Tilsynet skal afrapportere samt afstemme projektets forventninger med projektets<br />
overordnede tilsynsleder, eller i dennes fravær anlægskoordinatoren.<br />
Der henvises til FRI´s ydelsesbeskrivelse for ”Anlæg og Planlægning” April 2006<br />
kapitel 4, med overvejende fokus på afsnit 4.2 – fagtilsyn.<br />
Medarbejdere, der ikke kan dokumentere rutine/kendskab til arbejde med membraner<br />
og broisolering og som skal arbejde med denne aktivitet i projekterne, deltager<br />
efter aftale i kursus om tilsyn med brobelægninger. Udgifter i forbindelse med disse<br />
kurser afholdes af rådgiveren.<br />
Det faglige tilsyn kan rekvirere tilsynsassistance fra moderfirmaet efter nærmere aftale.<br />
Rekvisitionen af assistance vil kunne forekomme på følgende områder; stål, beton,<br />
membraner, asfalt, midlertidige konstruktioner, geoteknik, afvanding, stillads og<br />
teknisk assistance fra projektledelse.<br />
Tilsynsassistance kan kun indhentes efter skriftlig aftale med ATR-skema, med ansvarlig<br />
tilsynsleder eller anlægskoordinator.<br />
Tilsynsassistance kan kun indhentes efter skriftlig aftale med ansvarlig tilsynsleder<br />
eller anden anlægskoordinator.<br />
2 Indhold og afgrænsning<br />
Fagtilsyn med broarbejder, belysning og støjskærme som option:<br />
Rådgiveren skal, såfremt <strong>Vejdirektoratet</strong> ønsker gøre brug af option på fagtilsyn<br />
med broarbejder, belysning og støjskærme, stille nødvendige ressourcer til rådighed.
YB TILSYN <strong>6751.R01</strong><br />
SIDE<br />
64 af 67<br />
Fagtilsyn med vejarbejder som option:<br />
Rådgiveren skal, såfremt <strong>Vejdirektoratet</strong> ønsker at gøre brug af option på fagtilsyn<br />
med vejarbejder, stille nødvendige ressourcer til rådighed.<br />
Fagtilsyn med vejarbejder, omfatter primært tilsyn med jord-, afvandings- og belægningsarbejder,<br />
men kan derudover omfatte tilsyn med vejudstyr, mindre konstruktioner,<br />
sikkerhedsforhold og miljøforhold, udarbejdelse af ”Således udført” –<br />
materiale samt overdragelse af det færdige anlæg til driftsmyndigheden.<br />
3 <strong>Vejdirektoratet</strong>s ydelser<br />
Fagtilsyn med broarbejder, belysning og støjskærme som option:<br />
<strong>Vejdirektoratet</strong> stiller ikke faciliteter af nogen art til rådighed for rådgiveren.<br />
Fagtilsyn med vejarbejder som option:<br />
<strong>Vejdirektoratet</strong> stiller kontorfaciliteter, mobiltelefon, IT-systemer, nødvendig sikkerhedsbeklædning,<br />
køretøjer og måleudstyr til rådighed for rådgiveren på arbejdsstedet.<br />
4 Rådgiverens ydelser<br />
Rådgiverens medarbejdere opdeles i følgende medarbejderkategorier:<br />
1. Teknisk designer<br />
2. Medarbejder med 0 – 4 års relevant erfaring<br />
3. Medarbejder med 5 – 10 års relevant erfaring<br />
4. Medarbejder med over 10 års relevant erfaring<br />
Medarbejdere i medarbejderkategori 1 – 4 afregnes med aftalt timepris.<br />
Den ugentlige arbejdstid er 37 timer på arbejdspladsen ekskl. frokostpause og<br />
transporttid til og fra tjenestestedet.<br />
For fagtilsyn med vejarbejder er den ugentlige arbejdstid 37 timer på arbejdspladsen<br />
ekskl. frokostpause og transporttid til og fra tjenestestedet.<br />
Kørsel til, fra og på arbejdspladsen samt eventuel mertid til kørsel skal være indeholdt<br />
i timeprisen.
YB TILSYN <strong>6751.R01</strong><br />
5 <strong>Vejdirektoratet</strong>s krav og ønsker til de tekniske medarbejdere<br />
SIDE<br />
65 af 67<br />
<strong>Vejdirektoratet</strong> har følgende krav til rådgiver på vejarbejder:<br />
Alle skal have deltaget i kursus ”Vejen som arbejdsplads”<br />
Rådgiver, der engageres til tilsynsledelse eller sikkerhedskoordinering, skal have<br />
gennemført ”Den lovpligtige arbejdsmiljøuddannelse for koordinatorer” eller (hvis<br />
før 2006) ”Sikkerhedsgruppens arbejdsmiljøuddannelse”<br />
Rådgiver, der engageres til tilsynsledelse skal have gennemført kurset ”Forebyggelse<br />
af stilladssvigt, C-kursus”.<br />
<strong>Vejdirektoratet</strong> har herudover følgende krav og ønsker til rådgiverens kompetence<br />
og erfaring:<br />
Kategori 1: Teknisk designer:<br />
uddannelse som teknisk assistent, teknisk designer, anlægstekniker, teknisk tegner<br />
eller tilsvarende mellemlang uddannelse (krav)<br />
erfaring med tilsyn under arbejdets udførelse (ønske)<br />
erfaring med materiale- og mængdekontrol, herunder opgørelse af udført arbejde<br />
ved a´contobegæringer og ved ekstraarbejder (ønske)<br />
erfaring med gennemgang og kontrol af entreprenørens kvalitetsdokumentation<br />
(ønske)<br />
erfaring med løbende styring og opfølgning på økonomi (ønske)<br />
Kategori 2: Medarbejder med 0 - 4 års relevant erfaring:<br />
uddannelse som civil-, diplomingeniør eller tilsvarende længere relevant<br />
uddannelse med 0 - 4 års relevant erfaring eller tillært medarbejder med mindst 10<br />
års relevant erfaring (krav)<br />
erfaring med tilsyn under arbejdets udførelse (ønske)<br />
erfaring med materiale- og mængdekontrol, herunder opgørelse af udført arbejde<br />
ved a´contobegæringer og ved ekstraarbejder (ønske)<br />
erfaring med gennemgang og kontrol af entreprenørens kvalitetsdokumentation<br />
(ønske)<br />
Kategori 3: Medarbejder med 5 - 10 års relevant erfaring:<br />
uddannelse som civil-, diplomingeniør eller tilsvarende længere relevant uddannelse<br />
med 5 - 10 års relevant erfaring (krav) eller tillært medarbejder med mindst 10<br />
års relevant erfaring (krav)<br />
erfaring med tilsyn under arbejdets udførelse (ønske)<br />
erfaring med administration af entreprisekontrakter (ønske)<br />
erfaring med løbende styring og opfølgning på økonomi (ønske)<br />
erfaring med kontakt til lodsejere og andre, der berøres af entreprisen (ønske)<br />
erfaring med afholdelse af byggemøder, andre entrepriserelaterede møder og<br />
deltagelse i afleveringsforretninger (ønske)
YB TILSYN <strong>6751.R01</strong><br />
SIDE<br />
66 af 67<br />
Kategori 4: Medarbejder med over 10 års relevant erfaring:<br />
uddannelse som civil-, diplom-, akademi- eller teknikumingeniør eller tilsvarende<br />
længere relevant uddannelse med mere end 10 års relevant erfaring (krav)<br />
erfaring med tilsyn under arbejdets udførelse (ønske)<br />
erfaring med administration af entreprisekontrakter (ønske)<br />
erfaring med afholdelse af byggemøder, andre entrepriserelaterede møder og<br />
deltagelse i afleveringsforretninger (ønske)<br />
erfaring med løbende styring og opfølgning på økonomi (ønske)<br />
erfaring med anlægsentreprisers tekniske, økonomiske og juridiske aspekter<br />
(ønske)<br />
erfaring med kontakt til lodsejere og andre, der berøres af entreprisen (ønske)<br />
erfaring med coaching og vejledning af mindre erfarne kollegaer (ønske).
TAG <strong>6751.R01</strong><br />
SIDE<br />
67 af 67<br />
TILBUDS- OG AFREGNINGSGRUNDLAG (TAG)<br />
Der skal afgives tilbud på den vedlagte tilbudsliste (TBL). I tilbudslisten side A anføres evt. modtagne<br />
rettelsesblade i tilbudsfasen.<br />
For hver medarbejder, der indgår i tilbuddet, skal det oplyses, hvilken af kategorierne medarbejderen<br />
tilhører.<br />
Forskelle i timesatserne skal på rimelig vis afspejle forskelle i aflønningsniveauet.<br />
De i skemaet anførte timetal er alene fastsat af hensyn til bedømmelsen af priselementet i tilbuddene,<br />
og de faktisk præsterede timer vil kunne variere ubegrænset i forhold hertil.<br />
De beskrevne ydelser kan variere, eventuelt helt udgå.<br />
Projektering og projektopfølgning<br />
De anførte timesatser skal dække alle udgifter til arbejdets udførelse, herunder skal udgifter til<br />
anvendelse af CAD-udstyr og -programmel samt nødvendige beregningsprogrammer være indeholdt<br />
i satserne.<br />
Tilsyn (Option)<br />
De angivne timesatser skal indeholde alle udlæg samt kørsel til, fra og på arbejdspladsen.
<strong>Vejdirektoratet</strong> har lokalkontorer i Aalborg, Fløng, Herlev, Herning,<br />
Middelfart, Næstved og Skanderborg samt hovedkontor i København.<br />
Find mere information på vejdirektoratet.dk.<br />
ANLÆGSDIVISIONEN<br />
Thomas Helsteds Vej 11<br />
Postboks 529<br />
8660 Skanderborg<br />
Telefon 7244 2200<br />
Telefax 8652 2013<br />
vd@vd.dk<br />
vejdirektoratet.dk
