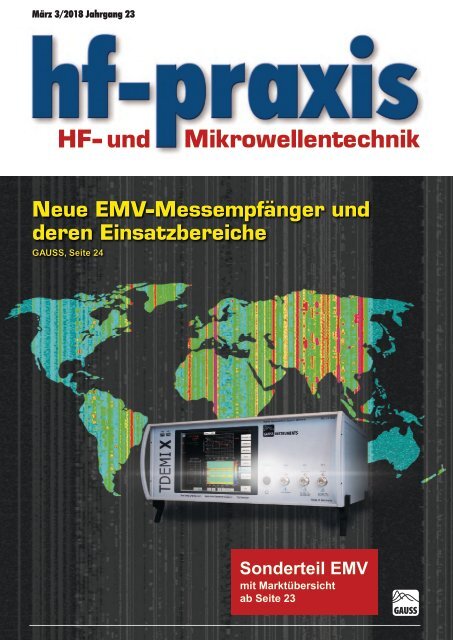

März 3/<strong>2018</strong> Jahrgang 23<br />
HF- und<br />
Mikrowellentechnik<br />
Neue EMV-Messempfänger und<br />
deren Einsatzbereiche<br />
GAUSS, Seite 24<br />
Sonderteil EMV<br />
mit Marktübersicht<br />
ab Seite 23
10-40 GHz<br />
2,4,8-Way<br />
Splitter/Combiners<br />
0.8dB Insertion Loss, 20 dB Isolation<br />
Learn more at:<br />
https://goo.gl/4mcMg6<br />
www.minicircuits.com (718) 934-4500 sales@minicircuits.com<br />
572 Rev Orig_P<br />
DISTRIBUTORS<br />
572 Rev Orig_P.indd 1 1/19/18 2:48 PM
Editorial<br />
Technische Beratung und Distribution<br />
High-End HF-Komponenten<br />
aus der Knowles-Gruppe<br />
Rahman Jamal,<br />
Global Technology &<br />
Marketing Director<br />
National Instruments<br />
www.ni.com/de<br />
5G nur ein Hype?<br />
Hand aufs Herz: An Meldungen<br />
über 5G kommt man heute kaum<br />
vorbei. Als eine neue Generation<br />
des Mobilfunks soll 5G<br />
drastische Auswirkungen auf<br />
Unternehmen und Verbraucher<br />
weltweit haben. Doch wie sind<br />
diese Aussagen zu bewerten?<br />
Ist 5G wirklich so revolutionär?<br />
Sucht man im Internet nach<br />
möglichen geschäftlichen Auswirkungen,<br />
die 5G auf Unternehmen<br />
haben könnte, so stößt<br />
man auf einen Bericht von IHS<br />
Market, in dem gemutmaßt wird,<br />
dass 5G sich zu einer Art Universaltechnologie<br />
entwickeln wird.<br />
Der Standard soll so revolutionär<br />
sein, dass er zu einem Katalysator<br />
für einen sozioökonomischen<br />
Wandel wird. Man beachte: Zu<br />
den bisherigen Universaltechnologien<br />
zählen Meilensteine wie<br />
etwa die Druckerpresse und die<br />
Elektrizität.<br />
Gründe für die Einschätzung von<br />
IHS Markit sind der Umfang<br />
der Spezifikation sowie die<br />
damit verbundenen Ziele, bisher<br />
unerschlossene Kapazitäten<br />
im Wireless-Bereich zu nutzen.<br />
Man denke an das Enhanced<br />
Mobile Broadband (EMBB)<br />
und die dadurch ermöglichten<br />
höheren Datenraten. Die Option,<br />
diese auch im Bereich der drahtlosen<br />
Kommunikation nutzen zu<br />
können, birgt einen Mehrwert<br />
und wird neue Industrien und<br />
Anwendungen hervorbringen.<br />
Ebenso werden Milliarden von<br />
Geräten miteinander vernetzt<br />
sein. Vorher nicht miteinander<br />
verbundene Geräte werden nun<br />
drahtlos miteinander kommunizieren,<br />
und ihr Nutzen wird<br />
sich erweitern. Einen flüchtigen<br />
Eindruck der sich daraus ergebenden<br />
Möglichkeiten haben<br />
wir heute schon durch neue Entwicklungen<br />
im IoT (Internet of<br />
Things) erhalten, jedoch müssen<br />
IoT-Technologien noch ein<br />
paar Hindernisse überwinden.<br />
So gibt es etwa keinen universellen<br />
IoT-Wireless-Standard.<br />
Daraus wiederum ergeben sich<br />
Herausforderungen für die Interoperabilität<br />
und die nahtlose<br />
Anbindung an Infrastrukturen<br />
und sogar „smarte“ Geräte.<br />
Das Fundament von 5G wird<br />
bereits heute gelegt. Es wird<br />
nicht einfach sein, ein entsprechendes<br />
Ökosystem zu erschaffen,<br />
aber mit dem Engagement<br />
der Industrie und den Regierungen<br />
der Welt hat 5G ein<br />
unaufhaltbares Momentum. Klar<br />
ist eins: 5G läutet eine ganz neue<br />
Ära der drahtlosen Kommunikation<br />
ein, für deren Entwicklung<br />
flexible und softwarekonfigurierbare<br />
Plattformen unabdingbar<br />
sind.<br />
Die Frage ist also nicht, ob 5G<br />
Auswirkungen haben wird, sondern<br />
eher, wann.<br />
Rahman Jamal<br />
l AEC-Q200<br />
l Broadband Blocks<br />
l Build to Print Thin Film<br />
l CAP Assemblies<br />
l EMI Filters<br />
l MLCCs with Leads<br />
l Microwave Products<br />
l Non-magnetic Components<br />
l Planars and Discoidals<br />
l Single Layer Capacitors<br />
l SMD Capacitors<br />
l Substrates<br />
l Trimmer<br />
www.municom.de/jobs<br />
municom GmbH<br />
Fuchsgrube 4<br />
83278 Traunstein<br />
info@municom.de<br />
Tel. +49 86116677-99 EN ISO 9001:2008<br />
hf-praxis 3/<strong>2018</strong> 3
Inhalt 3/<strong>2018</strong><br />
März 3/<strong>2018</strong> Jahrgang 23<br />
Die ganze Bandbreite<br />
der HF-und MW-Technik<br />
HF- und<br />
Neue EMV-Messempfänger und<br />
deren Einsatzbereiche<br />
GAUSS, Seite 24<br />
Mikrowellentechnik<br />
Sonderteil EMV<br />
mit Marktübersicht<br />
ab Seite 23<br />
Zum Titelbild:<br />
Neue EMV-Messempfänger<br />
und ihre<br />
Einsatzbereiche<br />
Am Beispiel des Messsystems<br />
TDEMI X von Gauss sieht<br />
man, dass es heute möglich ist,<br />
ein sehr großes Echtzeitband<br />
von über 645 MHz in Echtzeit<br />
an allen Frequenzpunkten mit<br />
Quasipeak zu messen. 24<br />
Seit über 30 Jahren Ihr Partner für<br />
▶ Adapter<br />
▶ Equalizer<br />
▶ DC Blocks<br />
▶ Dämpfungsglieder von 0,5W bis 4kW<br />
fest, einstellbar und programmierbar<br />
▶ Wattmeter<br />
▶ Abschlusswiderstände von 1W bis 5kW<br />
▶ Leistungsteiler / Koppler<br />
über 1 000 Modelle<br />
ab Lager lieferbar<br />
▶ Stecker und konfektionierte Kabel<br />
www.tactron.de/tactron/lagerliste.html<br />
TACTRON ELEKTRONIK GmbH & Co. KG<br />
Echtzeit-Spektrum-Analysatoren, erweiterte<br />
Elektronische Lasten und Decode-Optionen für<br />
Oszilloskope auf der Embedded World<br />
Die neuen Echtzeit-Spektrum-Analysatoren der Serie RSA5000<br />
basieren auf der von Rigol entwickelten Technologie „Ultra Real“,<br />
wobei die damit geschaffene komplette Plattform es unter anderem<br />
möglich macht, Echtzeitmessungen durchzuführen. 8<br />
Oszilloskop mit<br />
10 Bit vertikaler<br />
Auflösung und<br />
1-GSample-<br />
Erfassungsspeicher<br />
Rohde & Schwarz<br />
stellen seine Messgeräte<br />
vor, die bei Tests<br />
an elektronischen<br />
Schaltungen die<br />
Messsicherheit signifikant<br />
erhöhen. Highlights sind<br />
dabei neue Embedded<br />
Oszilloskope mit 10 Bit<br />
Auflösung und großer<br />
Speichertiefe. 20<br />
Bunsenstr. 5/II ▪ D-82152 Martinsried<br />
4 hf-praxis 3/<strong>2018</strong><br />
Tel.: +49 (0)89 89 55 69 0 ▪ Fax: +49 (0)89 89 55 69 29<br />
www.tactron.de ▪ info@tactron.de
Das Labor in der Hand: 40 MHz Real-Time Spectrum-Analyzer<br />
Wenn es darum geht, versteckte, sporadische oder kurzzeitig auftretende Störsignale in immer<br />
dichter genutzten Frequenzbändern mobil schnell aufzuspüren und sicher zu orten, führt kein Weg<br />
am SignalShark der Firma Narda (Vertrieb: Telemeter) vorbei. 10<br />
CST Studio Suite <strong>2018</strong> released<br />
Computer Simulation Technology (CST), part of Simulia, a Dassault Systèmes brand, announced<br />
the release of its flagship EM simulation software, CST Studio Suite <strong>2018</strong>. This electromagnetic<br />
(EM) simulation software is used by industry-leaders to design, analyze and optimize components<br />
and systems across the EM<br />
spectrum. 90<br />
Rubriken in diesem Heft:<br />
Editorial. . . . . . . . . . . . . . . . . . . . . . . . 3<br />
Inhalt. . . . . . . . . . . . . . . . . . . . . . . . . . 4<br />
Messtechnik.. . . . . . . . . . . . . . . . . . . . 6<br />
Sonderteil EMV.. . . . . . . . . . . . . . . . 23<br />
Titelstory. . . . . . . . . . . . . . . . . . . . 24<br />
Marktübersicht EMV. . . . . . . . . . . 32<br />
EMV . . . . . . . . . . . . . . . . . . . . . . . 42<br />
Mobilfunk mit und ohne Basisstationen<br />
Das 3GPP hat in release 12 seiner Spezifikationen<br />
„Device-to-Device-Funktionalitäten“ (D2D)<br />
aufgenommen, die Direktverbindungen zwischen<br />
Endgeräten ermöglichen. 14<br />
Bauelemente. . . . . . . . . . . . . . . . . 58/70<br />
Grundlagen. . . . . . . . . . . . . . . . . . . . 62<br />
RF & Wireless. . . . . . . . . . . . . . . . . . 72<br />
Impressum.. . . . . . . . . . . . . . . . . . . . 90<br />
hf-praxis 3/<strong>2018</strong> 5
Messtechnik<br />
Weniger Kosten und Komplexität beim Kalibrieren von<br />
Leistungsmessgeräten und -analysatoren<br />
Yokogawa Test & Messtechnik<br />
www.tmi.yokogawa.com<br />
www.yokogawa.com<br />
Yokogawa Deutschland GmbH<br />
http://tmi.yokogawa.com/de<br />
Der Yokogawa LS3300 ist ein<br />
neuer, eigenständiger und<br />
kosteneffizienter Kalibrator,<br />
der zur einfachen und preisgünstigen<br />
Kalibrierung von Leistungsmessgeräten<br />
und -analysatoren<br />
mit Genauigkeiten von<br />
bis zu 0,15% entwickelt wurde.<br />
Im Gegensatz zu bereits existierenden,<br />
multifunktionalen Kalibratoren<br />
ist der LS3300 eine<br />
kostengünstigere und benutzerfreundlichere<br />
Lösung mit<br />
speziellen Funktionen zum Kalibrieren<br />
von Leistungsmessgeräten.<br />
Der LS3300 kombiniert einen<br />
großen Ausgangsbereich (bis<br />
zu 1250 V und 62,5 A) bei einer<br />
gleichzeitig hohen Genauigkeit<br />
(450ppm oder 0,045%) und Stabilität<br />
(100ppm oder 0,01% pro<br />
Stunde). Für größere Ströme, bis<br />
zu 180 A, können die Stromausgänge<br />
mehrerer Geräte synchronisiert<br />
werden.<br />
Kalibrierungen von dreiphasigen<br />
Leistungsmessgeräten sind<br />
durch die Synchronisierung der<br />
Ausgänge von zwei oder drei<br />
LS3300 über die Master/Slave-<br />
Kommunikationsschnittstelle<br />
möglich. Als weitere Besonderheit<br />
können Zangen-Leistungsmessgeräte<br />
direkt über den Aux-<br />
Anschluss des Gerätes kalibriert<br />
werden. Für maximale Genauigkeit<br />
bei der Messung verfügt<br />
der LS3300 außerdem über eine<br />
Funktion, die dem Anwender<br />
signalisiert, sobald sich der Ausgang<br />
stabilisiert hat.<br />
Der LS3300 basiert auf der Technologie<br />
des Yokogawa AC-Kalibrator<br />
2558A, der seit 2013 im<br />
Markt ist. Zum Kalibrieren von<br />
Leistungsmessgeräten werden<br />
mit dem 2558A Standard bisher<br />
zwei Kalibratoren sowie ein<br />
Referenzmessgerät benötigt. All<br />
diese Funktionen sind jetzt in nur<br />
einem LS3300 integriert, sodass<br />
er perfekt auf die Bedürfnisse<br />
von Anwendern zugeschnitten<br />
ist, die Leistungsmessgeräte mit<br />
geringerer Genauigkeitsklasse<br />
kalibrieren.<br />
Bei Unternehmen, die nach DIN<br />
ISO 9001 zertifiziert sind, müssen<br />
Leistungsmessgeräte und<br />
-analysatoren regelmäßig vor<br />
dem Gebrauch kalibriert werden.<br />
Dabei bietet der LS3300<br />
eine kosteneffiziente Lösung für<br />
Anwender, die in festgelegten<br />
Abständen Leistungsmessgeräte<br />
bei kommerziell gängigen<br />
Frequenzen und bis zu 1,2 kHz<br />
mit geringeren Genauigkeitsanforderungen<br />
kalibrieren.<br />
Kunden des LS3300-AC-Leistungskalibrators<br />
sind unter<br />
Anderen akkreditierte Kalibrierlabore,<br />
private Kalibrierunternehmen<br />
sowie Hersteller<br />
von Leistungsmessgeräten,<br />
Zangen-Leistungsmessgeräten<br />
und intelligenten Stromzählern.<br />
Außerdem richtet er sich<br />
an Messmittel-, Kalibrier- und<br />
Reparaturabteilungen von Firmen,<br />
die Leistungsmessgeräte<br />
in Produktionslinien einsetzen<br />
und Produktkennwerte nachweisen<br />
müssen.<br />
Für Leistungskalibrierungen,<br />
bei denen höchste Genauigkeit<br />
gefordert ist, und Anwendungen<br />
bei Frequenzen größer<br />
als 50/60 Hz wird eine gemäß<br />
ISO 17025 akkreditierte Hochfrequenzkalibrierung<br />
benötigt.<br />
Diese weist die Einhaltung der<br />
geforderten Genauigkeit des<br />
Leistungsmessgerätes für solche<br />
Anwendungen nach und ermöglicht<br />
das Durchführen von Leistungsmessungen<br />
für Konformitätsprüfungen,<br />
z.B. zum Nachweis<br />
der Energieeffizienzklasse.<br />
Als erstes nichtstaatliches ISO-<br />
17025-akkreditiertes Kalibrierlabor<br />
bietet Yokogawa in der<br />
Europazentrale in Amersfoort<br />
Kalibrierungen bis zu 100 kHz<br />
mit den weltweit genauesten<br />
Messunsicherheiten an. Ein<br />
LS3300-AC-Leistungskalibrator<br />
kann deshalb direkt mit einer<br />
akkreditierten Kalibrierung ausgeliefert<br />
und in das Qualitätssicherungssystem<br />
des Kunden<br />
integriert werden. ◄<br />
6 hf-praxis 3/<strong>2018</strong>
Messtechnik<br />
Echtzeit-Spektrum-Analysatoren, erweiterte Elektronische<br />
Lasten und Decode-Optionen für Oszilloskope auf der<br />
Embedded World<br />
• D L 3 0 3 1 A – 3 5 0 W,<br />
150 V/60 A, zusätzlich mit<br />
LAN-Interface und Digitalen<br />
IOs.<br />
Decode-Optionen<br />
Für die Oszilloskop-Familien<br />
MSO/DS1000Z und MSO/<br />
DS2000A/E im Low-End-<br />
Bereich als auch für die Mid-<br />
Range-Oszilloskop-Serie DS/<br />
MSO4000 von Rigol sind nun<br />
alle Decode-Optionen als kostenloses<br />
Paket erhältlich.<br />
Rigol Technologies<br />
EU GmbH zeigt auf<br />
der embedded world,<br />
Halle 4 Stand 528,<br />
neben den bewährten<br />
Gerätefamilien, auch<br />
eine Reihe aktueller<br />
Innovationen<br />
Rigol Technologies Europe<br />
GmbH<br />
www.rigol.eu<br />
Spektrum-Analysatoren<br />
Die neuen Echtzeit-Spektrum-<br />
Analysatoren der Serie RSA5000<br />
basieren auf der von Rigol neu<br />
entwickelten Technologie „Ultra<br />
Real“, wobei die damit neu<br />
geschaffene komplette Plattform<br />
es unter anderem möglich macht,<br />
Echtzeitmessungen durchzuführen.<br />
Besonders zeichnet sich die<br />
Serie RSA5000 durch ihre kompakte,<br />
elegante Bauweise, die<br />
Bedienung über Touchscreen<br />
und ihre vielfältigen Einsatzmöglichkeiten<br />
aus. Durch einen<br />
zusätzlichen 3.2/6,5-GHz-Tracking-Generator<br />
lässt sie sich<br />
auch als „skalarer“ Netzwerk-<br />
Analyzer nutzen. Mit der modular<br />
aufgebauten RSA5000-Serie<br />
stehen dem Anwender vier Funktionen<br />
zur Verfügung:<br />
• GPSA – Spektrum-Analysator<br />
mit herausragender Performance<br />
• RTSA – Echtzeit-Spektrum-<br />
Analysator bis zu einer maximalen<br />
Bandbreite von 40 MHz<br />
• EMI – Pre-Compliance-Tests<br />
nach CISPR-Vorgaben (mit<br />
der Software S1210)<br />
• VSA – Digitale Demodulation<br />
(Option geplant in Q2/<strong>2018</strong>)<br />
Elektronische Lasten<br />
Des Weiteren stellen die neuen<br />
Modelle der schnellen, leicht zu<br />
bedienenden und ultra-modernen<br />
Elektronischen-Lasten-Familie<br />
DL30xx von Rigol eine Ergänzung<br />
zu dem bestehenden Portfolio<br />
von Labor-Geräten mit<br />
bestem Preis/Performance-Verhältnis<br />
dar. Anwendungen sind<br />
sowohl im Bereich Forschung<br />
und Entwicklung wie auch in<br />
der Produktion und bei Qualitätstests<br />
für Automobil-Elektronik,<br />
Fuell-Cell-Tests, Leistungs-<br />
Monitoring von Telekomunikations-Modulen<br />
und vieles mehr<br />
zu finden. Aktuell bietet Rigol<br />
vier Modelle dieser neuen Produktlinie<br />
an, jeweils mit 200 W<br />
und 350 W Leistung:<br />
• DL3021A – 200 W, 150 V/40 A,<br />
zusätzlich mit LAN-Interface<br />
und Digitalen IOs<br />
• DL3012 – 200 W, 150 V/40 A<br />
• DL3031 – 350 W, 150 V/60 A<br />
Für die DS4000-Serie umfasst<br />
das Paket die Optionen RS232,<br />
I2C, SPI, LIN, CAN und Flex-<br />
Ray-Bus und macht diese<br />
Instrumentenserie somit noch<br />
attraktiver. Anwender können<br />
auf diese Weise den Einstieg<br />
in die Oszilloskop-Serie DS/<br />
MSO4000 mit einem kostengünstigen<br />
Modell preiswert gestalten<br />
und bei Bedarf, beispielsweise<br />
bei Änderung der Messaufgaben,<br />
das Gerät mittels einfachem<br />
Software-Upgrade auf<br />
eine höhere Geräte-Bandbreite<br />
bringen. Ein typischer Fall für<br />
die Notwendigkeit einer Bandbreitenerweiterung<br />
ist, dass beispielsweise<br />
steilere Flanken vermessen<br />
werden müssen oder dass<br />
sich die Frequenz des Testsignals<br />
nach oben verändert hat. Hierfür<br />
bietet Rigol drei Upgrade-<br />
Optionen, die sich auch auf<br />
bereits erworbenen Oszilloskopen<br />
implementieren lassen. Die<br />
Voraussetzung hierfür ist, dass<br />
die neueste Version der Firmware<br />
installiert wurde.<br />
Für die Low-End-Geräte MSO/<br />
DS1000Z und MSO/DS2000A<br />
sind ebenfalls alle Decode-Optionen<br />
bereits für das Einsteigermodell<br />
verfügbar und erlauben<br />
so auch im semiprofessionellen<br />
Anwenderbereich den einfachen<br />
Umgang mit solchen Auswerte-<br />
Funktionen. Gerade auch für<br />
Anwender mit IoT-Schwerpunkt<br />
ist dies ein wesentliches Testkriterium.<br />
◄<br />
8 hf-praxis 3/<strong>2018</strong>
Messtechnik ®<br />
Signalqualitätsanalysator mit<br />
verbesserter Hochgeschwindigkeits-<br />
Schnittstelle<br />
WWW.AARONIA.DE<br />
PORTABLER<br />
SIGNAL<br />
GENERATOR<br />
23,5MHz - 6GHz<br />
Die Anritsu Corporation gab die Freigabe der<br />
Option Variable ISI MU195020A-040/041<br />
für die Erweiterung der Emphasis-Funktion<br />
des Pulsmustergenerators für die Signalqualitätsanalysator-R-MP1900A-Baureihe,<br />
zusammen mit der USB-Link Training Software<br />
MX183000A-PL022, die den Receiver-<br />
Test über USB3.0/3.1 unterstützt, bekannt.<br />
Hintergrund: Der zunehmende mobile<br />
Datenverkehr und die Verbreitung von<br />
Cloud-Diensten beschleunigen die Einführung<br />
des 100G/200G/400G-Ethernets<br />
für Netzwerk-Schnittstellen sowie von PCI<br />
Express Gen 4 und USB3.1 für Bus-Schnittstellen.<br />
Die Auswirkungen von Übertragungsverlusten<br />
und Rauschen, die sich aus<br />
den schnelleren Signalen dieser Standards<br />
und der Integration von ICs und Modulen<br />
ergeben, verdeutlichen jedoch die Bedeutung<br />
von Stress-Rx-Tests, bei denen Signalquellen<br />
mit zusätzlicher Übertragungspfaddämpfung<br />
und zusätzlichem Rauschen<br />
beaufschlagt werden.<br />
Der MP1900A ist ein leistungsfähiger Bitfehlerraten-Tester<br />
(BERT), der Design und<br />
Test von Hochgeschwindigkeits-Schnittstellen,<br />
wie z.B. von 100G/200G/400G-Ethernet,<br />
PCI Express, USB und Thunderbolt,<br />
unterstützt. Der Einsatz der neuentwickelten<br />
Variable-ISI-Option bietet die Möglichkeit,<br />
einfachere und effizientere Evaluierungen<br />
von Hochgeschwindigkeits-Schnittstellen,<br />
Backplanes und Kabeln durchzuführen.<br />
Zudem unterstützt die USB-Link-Training-<br />
Software Messungen der PHY-Schicht von<br />
USB3.0/3.1-Endgeräten mit hoher Reproduzierbarkeit<br />
mittels Steuerung des MP1900A.<br />
Mit einem integrierten Pulsmustergenerator<br />
(PPG), der eine 10Tap-Emphasis-Funktion<br />
unterstützt, mit der sich die Auswirkungen<br />
der Übertragungspfaddämpfung testen lassen,<br />
sowie einer Funktion zur Jitter- und<br />
Rauschbeaufschlagung, einer hochempfindlichen<br />
BER-Messfunktion und der Link-<br />
Training-Funktion eignet sich die MP1900A-<br />
Baureihe von Anritsu ideal zum Messen<br />
von Hochgeschwindigkeits-Schnittstellen.<br />
Die Variable-ISI-Option nutzt die 10Tap-<br />
Emphasis-Funktion mit hoher und flexibler<br />
Signalsteuerbarkeit zum Emulieren von<br />
CEI-25G/28G-definierten Signalpfad-Übertragungsdämpfungen.<br />
Diese Signalsteuerbarkeit<br />
kann nicht erreicht werden, wenn<br />
eine Emphasis-Funktion mit einer geringeren<br />
Anzahl an Taps angewendet wird.<br />
Außerdem ist der MP1900A von Anritsu in<br />
der Lage, automatisch die Einstellungen für<br />
die Verzerrung zur Kompensierung dieser<br />
Dämpfungen zu berechnen. Diese Berechnung<br />
erfolgt auf der Grundlage der Streuparameterdaten<br />
des Übertragungspfades. Mit<br />
diesen neuen Möglichkeiten lassen sich auf<br />
einfache Weise Testsignale erzeugen, die<br />
die Beeinträchtigungen der Übertragungspfade<br />
emulieren, sodass die Auswirkungen<br />
der Übertragungspfaddämpfungen auf die<br />
geprüften Endgeräte einfach und ohne Test<br />
verschiedener Leiterplatten ausgewertet werden<br />
können. So können Entwicklungskosten<br />
und -zeiten eingespart werden.<br />
Das USB-Link-Training ist wichtig für die<br />
Messung von USB-Schnittstellen. Die integrierte<br />
Link-Training-Funktion unterstützt<br />
den Übergang auf den Geräteevaluierungs-<br />
Messmodus, und wenn dieser in Kombination<br />
mit der LTSSM-Protokollanalyse<br />
genutzt wird, hilft er die Zeiten für das Evaluieren<br />
von per USB Device Receivern zu<br />
verkürzen und unterstützt die kostengünstige<br />
All-in-One-Messung von Hochgeschwindigkeits-Schnittstellen,<br />
wie z.B. PCI Express,<br />
USB und Thunderbolt.<br />
■ Anritsu, Corp.<br />
www.anritsu.com<br />
ab 499,95 €<br />
Frequenz: 23,5MHz bis 6GHz<br />
Batteriebetrieben und portabel<br />
Lange Batterielaufzeit<br />
Ausgangsleistung bis 18dBm<br />
Bis zu 65dB Dynamikbereich<br />
Inkl. Steuersoftware<br />
Telefon: +49 6556 93033<br />
Mail: mail@aaronia.de<br />
Web: www.aaronia.de<br />
MADE IN GERMANY<br />
hf-praxis 3/<strong>2018</strong> 9
Messtechnik<br />
Neuer Messtechnik-<br />
Katalog<br />
Der Geschäftsbereich „Messen<br />
& Prüfen“ von Chauvin Arnoux<br />
stellt in seinem neu überarbeiteten<br />
Katalog eine breite Palette<br />
von tragbaren Mess- und Prüfgeräten<br />
für den Elektronik-, Elektrotechnik-<br />
und HF-Bereich vor.<br />
Die Vielfalt an Geräten deckt<br />
praktisch alle Kundenbedürfnisse<br />
ab und erfüllt die entsprechenden<br />
Normen in den<br />
Bereichen:<br />
• Vielseitiges Messen & Prüfen:<br />
Spannungsprüfer, Multimeter,<br />
Vielfachmesszangen, Zangentromwandler,<br />
flexible Stromwandler…<br />
• Prüfung der elektrischen<br />
Sicherheit: Isolationsmesser,<br />
Erdungsmesser, Installationstester,<br />
Gerätetester, Maschinentester,<br />
Drehfeldrichtungsprüfer,<br />
Micro-Ohmmeter, ...<br />
• Leistungs-, Energie- und Störungsanalyse:<br />
Leistungs- und<br />
Energieanalysatoren, Netzanalysatoren,<br />
Feldstärkenmesser,<br />
Energierecorder…<br />
• Physikalische Messungen:<br />
Luxmeter, Hygrometer, Anemometer,<br />
Thermometer, Wärmebildkameras,<br />
Manometer,<br />
Schallpegelmesser, Drehzahlmesser,<br />
Gasdetektoren, Kalibratoren,<br />
...,<br />
• Labor und Ausbildung:<br />
Tischmultimeter, Funktionsgeneratoren,<br />
Oszilloskope,<br />
Spektrumanalysatoren, Labornetzgeräte,<br />
Didaktik-Koffer,…<br />
Fordern Sie jetzt den neuen Katalog<br />
an und entdecken Sie das<br />
komplette Angebot auf den 212<br />
reich bebilderten Seiten. Dieser<br />
steht ebenfalls im PDF-Format<br />
zum freien Download auf der<br />
Internet- Seite www.chauvinarnoux.de<br />
zur Verfügung.<br />
■ Chauvin Arnoux GmbH<br />
info@chauvin-arnoux.de<br />
Das Labor in der Hand:<br />
40 MHz Real-Time<br />
Spectrum-Analyzer<br />
Wenn es darum geht, versteckte,<br />
sporadische oder kurzzeitig auftretende<br />
Störsignale in immer<br />
dichter genutzten Frequenzbändern<br />
mobil schnell aufzuspüren<br />
und sicher zu orten, führt kein<br />
Weg am SignalShark der Firma<br />
Narda vorbei. Er ist in der Lage,<br />
die komplexen Mess- und Analyseaufgaben<br />
von heute sicher<br />
und zeitsparend zu erfüllen. Die<br />
40 MHz (RTBW) Real-Time-<br />
Messung ermöglicht ein lückenloses,<br />
zuverlässiges Erkennen<br />
kleinster Änderungen im Spektrum<br />
mit Hilfe der Spektrogram-<br />
Ansicht.<br />
Dank seines Dynamikbereichs<br />
(HDR) kann der SignalShark<br />
problemlos auch sehr schwache<br />
Signale erfassen. Die Kombination<br />
aus hoher Empfindlichkeit<br />
und einem großen intermodulationsfreien<br />
Dynamikbereich<br />
macht es möglich. Eine Scan-<br />
Rate von bis zu 40 GHz/s sorgt<br />
für die schnelle Erkennung auch<br />
bei großen Frequenzbändern.<br />
emv<br />
Halle 3, Stand 112<br />
■ Telemeter Electronic GmbH<br />
www.telemeter.info<br />
Die Firma Meilhaus Electronic ist ein innovatives Familienunternehmen mit mehr als 40 Jahren Erfahrung in der Herstellung und dem Vertrieb von<br />
industrieller Messtechnik. Mit zunehmendem Erfolg wächst auch unser Unternehmen, deshalb sind wir auf der Suche nach motivierten Mitarbeitern als<br />
Verstärkung unseres Teams. Unsere Mitarbeiter/-innen sind unsere wichtigste Kraft und deshalb ein ganz zentrales Thema in unserer Firmenpolitik.<br />
Wir bieten Ihnen eine abwechslungsreiche und interessante Tätigkeit mit vielen Entwicklungsmöglichkeiten in einer bodenständigen Firma. Für unseren<br />
neuen Standort in Alling bei München suchen wir<br />
HF-Messtechniker (m/w)<br />
Ihre Aufgaben<br />
■ Sicherer Umgang mit unseren Hochfrequenz-Produkten wie z. B.<br />
Spektrum-Analysatoren, Frequenzzählern, HF-Signalgeneratoren sowie<br />
Netzwerk-Analysatoren.<br />
■ Projektierung und Verkauf von branchen-, anwendungs- und<br />
kundenspezifischen Messtechniklösungen.<br />
■ Persönliche, schriftliche und telefonische Betreuung bestehender Kunden<br />
sowie die Akquise von Neukunden.<br />
■ Beratung der Kunden bei der Produktauswahl sowie Durchführung von<br />
Bedarfsermittlung.<br />
Ihr Profil<br />
■ Ingenieur (m/w, oder vergleichbarer Abschluss) der Fachrichtungen HF-/<br />
Nachrichten- oder Elektrotechnik oder alternativ Techniker (m/w) mit<br />
entsprechender Berufserfahrung.<br />
■ Sie sind überzeugend im Auftreten, verstehen es, Personen intern<br />
und extern durch Ihr offenes, kommunikatives Wesen und Ihr<br />
außergewöhnliches Engagement für sich zu gewinnen und zu begeistern<br />
und haben die Fähigkeit Zielkonzepte in die Praxis umzusetzen.<br />
■<br />
■<br />
■<br />
Selbstständige Arbeitsweise.<br />
Sie verfügen über gute Kenntnisse der englischen Sprache in Wort und<br />
Schrift.<br />
Bereitschaft zu gelegentlichen Dienstreisen.<br />
Das erwartet Sie<br />
■ Eine abwechslungsreiche, eigenständige Tätigkeit mit großem, kreativem<br />
Potential in einem aufgeschlossenen und freundlichen Team.<br />
■ Eine individuelle und intensive Einarbeitung.<br />
■ Flache Hierarchien und kurze Informationswege.<br />
■ Ein unbefristetes Arbeitsverhältnis in einem soliden Unternehmen.<br />
Wir bieten Ihnen die Chance, sich in unserem Familienunternehmen<br />
weiterzuentwickeln und mit Ihren Aufgaben zu wachsen. Wollen Sie diese<br />
Herausforderung annehmen? Dann freuen wir uns über Ihre aussagefähigen<br />
Bewerbungsunterlagen unter Angabe Ihres frühestmöglichen Eintrittstermins<br />
und Ihrer Gehaltsvorstellung per E-Mail oder Post an:<br />
Stefan Meilhaus, Am Sonnenlicht 2, 82239 Alling<br />
jobs@meilhaus.de<br />
MEsstechnik fängt mit ME an.<br />
MEILHAUS ELECTRONIC GMBH<br />
Am Sonnenlicht 2<br />
82239 Alling/Germany<br />
Fon +49 (0) 81 41 - 52 71-0<br />
Fax +49 (0) 81 41 - 52 71-129<br />
E-Mail sales@meilhaus.com<br />
www.meilhaus.de<br />
10 hf-praxis 3/<strong>2018</strong>
Messtechnik<br />
Kostensenkung bei der Massenproduktion<br />
von Schmalband-Endgeräten<br />
Softwareoptionen<br />
für Universal Test<br />
Set MT8870A bieten<br />
eine automatische<br />
Messlösung zum Testen<br />
und Evaluieren von<br />
HF-TRx-Kennwerten<br />
Die Anritsu Corporation hat<br />
ein LTE Category M Software<br />
Release für das Universal<br />
Wireless Test Set MT8870A<br />
angekündigt. Damit sollen<br />
HF-Tests von Endgeräten der<br />
LTE-Kategorie M unterstützt<br />
werden. Das Release umfasst<br />
Frequency-Division-Duplex-<br />
Uplink-Tx-Messsoftware<br />
(MX887065A) der Kategorie<br />
M, Frequency-Division-Duplex-<br />
Downlink-Wellenformdateien<br />
(MV887065A) der Kategorie M<br />
und ein vollautomatisches Messprogramm,<br />
das ein schnelles und<br />
automatisches Testen (Tx-Leistung,<br />
Frequenz, Modulationsgenauigkeit,<br />
Modulationsempfindlichkeit<br />
usw.) gemäß den<br />
3GPP LTE Kategorie M HF-<br />
Testspezifikationen ermöglicht.<br />
Die LTE-Kategorie M, ein<br />
Mobilfunkstandard für das Internet<br />
der Dinge (IoT), enthalten<br />
in LTE-Advanced Pro, ist eine<br />
Drahtlostechnologie, die auf dem<br />
lizenzpflichtigen Frequenzband<br />
LPWA basiert ist, wie NB-IoT.<br />
So wie die antizipierten Smart-<br />
City-Anwendungen und Anwendungen<br />
zur Verfolgung des Versandweges<br />
von Waren, wird<br />
erwartet, dass diese LTE-Kategorie,<br />
wegen Ihrer Sprachkommunikation-Unterstützung,<br />
von<br />
Notfallwarnsystemen übernommen<br />
wird. Ein Schlüsselproblem<br />
für einen reibungslosen Rollout<br />
des Dienstes ist die Sicherstellung<br />
einer hohen Effizienz in<br />
der Massenproduktion, damit<br />
so ein Beitrag zur Senkung der<br />
Endgerätekosten geleistet wird.<br />
Die Messung von LTE-Geräten<br />
der Kategorie M kann mithilfe<br />
eines Programms zur Steuerung<br />
von in Zielgeräten eingebauten<br />
Chipsätzen automatisiert werden,<br />
aber bisher erforderten<br />
diese Programme eine maßgeschneiderte<br />
Entwicklung für<br />
jeden Kunden.<br />
Durch die enge Zusammenarbeit<br />
mit Chipsatz-Herstellern<br />
zur Ausarbeitung von Messtechniken<br />
für Endgeräte der<br />
LTE-Kategorie M war Anritsu<br />
in der Lage, eine schlüsselfertige<br />
Lösung zu entwickeln, mit der<br />
bei Weltklasse-Messgeschwindigkeiten<br />
die automatisierte Evaluierung<br />
für bis zu vier Endgeräte<br />
der LTE-Kategorie M und<br />
für Chipsätze unterstützt wird,<br />
ohne dass ein kundenspezifisch<br />
entwickeltes Steuerungsprogramm<br />
benötigt wird.<br />
Das Universal Wireless Test<br />
Set MT8870A ist ein Messgerät<br />
für die Massenproduktion<br />
verschiedener Arten von Mobilfunkkommunikations-Geräten,<br />
-Anlagen und -Modulen. In der<br />
Haupteinheit des Messgeräts<br />
sind vier leistungsstarke Tester<br />
integriert, der jeweils das parallele<br />
voneinander unabhängige<br />
Messen zur Evaluierung von<br />
bis zu vier Mobilfunkgeräten<br />
und -modulen unterstützt. Das<br />
MT8870A unterstützt bereits<br />
vollumfänglich Evaluierungen<br />
in den Bereichen 2G/3G/LTE/<br />
LTE-Advanced/NB-IoT, WLAN/<br />
Bluetooth, GPS und FM.<br />
Die Installation dieser Softwarepakete<br />
im Universal Wireless<br />
Test Set MT8870A stellt die<br />
weltweit erste schlüsselfertige<br />
automatisierte Messlösung zur<br />
Verfügung, mit der auf Fertigungslinien<br />
der Massenproduktion<br />
die HF-TRx-Kennwerte von<br />
bis zu vier NB-IoT-Endgeräten<br />
und -modulen bei Weltklasse-<br />
Messgeschwindigkeiten getestet<br />
und evaluiert werden können.<br />
■ Anritsu, Corp.<br />
www.anritsu.com<br />
hf-praxis 3/<strong>2018</strong> 11
Messtechnik<br />
S-Parameter-Messungen – ganz einfach<br />
Oft geht es in der<br />
Netzwerkanalyse nur<br />
um das Ermitteln<br />
von S-Parametern.<br />
Diese Messungen<br />
werden mit dem<br />
kostengünstigen Vektor-<br />
Netzwerkanalysator<br />
R&S ZNLE jetzt sehr<br />
einfach.<br />
Der kompakte, leichte Vektor-Netzwerkanalysator R&S ZNLE misst S-Parameter präzise und<br />
komfortabel. Quelle: Rohde & Schwarz<br />
Andreas Henkel<br />
Produktmanager<br />
Netzwerkanalyse<br />
Rohde & Schwarz<br />
GmbH & Co. KG<br />
www.rohde-schwarz.com<br />
Mit nur 24 cm Tiefe und 6 kg<br />
Gewicht ist der neue Vektor-<br />
Netzwerkanalysator R&S ZNLE<br />
das kompakteste Gerät seiner<br />
Klasse (BILD 1). Dennoch<br />
wartet er mit einem kompletten<br />
S-Parameter-Testset für bidirektionale<br />
Zweitormessungen<br />
an passiven Komponenten und<br />
einem 10,1“-WXGA-Touchscreen<br />
auf. Ein externer PC<br />
zum Konfigurieren der Messungen<br />
ist nicht erforderlich, der<br />
R&S ZNLE ist ein vollwertiger<br />
Netzwerkanalysator, der für die<br />
Frequenzbereiche von 1 MHz<br />
bis 3 GHz (R&S ZNLE3) oder<br />
bis 6 GHz (R&S ZNLE6) lieferbar<br />
ist.<br />
Mit einer automatischen Kalibriereinheit<br />
ist er einfach und<br />
schnell kalibriert. Sowohl bei<br />
der Kalibrierung als auch beim<br />
Aufsetzen der Messung unterstützt<br />
ein Wizard. Das spart Zeit,<br />
auch bei der Einarbeitung in die<br />
Features des Geräts. Sollten dennoch<br />
Fragen aufkommen, zeigt<br />
eine Hilfefunktion ausführliche<br />
Informationen zu allen Gerätedetails.<br />
Die einfache und klar strukturierte<br />
Bedienoberfläche ermöglicht<br />
die individuelle Anordnung<br />
von Messkurven und -kanälen.<br />
Der große Touchscreen bietet<br />
genügend Raum zum Anzeigen<br />
der Messkurven, die per Dragand-drop<br />
konfiguriert werden<br />
können. Eine Multi-Touch-<br />
Zoomfunktion vergrößert interessierende<br />
Bereiche einer<br />
Messkurve, sodass Start- und<br />
Stopp-Frequenzen sowie Pegelbereiche<br />
nicht geändert werden<br />
müssen. Durch gleichzeitiges<br />
Laden mehrerer Setups werden<br />
unterschiedliche Messungen<br />
schneller ausgeführt, weil sich<br />
das Nachladen von der Festplatte<br />
erübrigt.<br />
Eine Voraussetzung für stabile<br />
und reproduzierbare Messergebnisse<br />
ist ein geringes Messkurvenrauschen.<br />
Mit typ. 0,001 dB<br />
bei 10 kHz Messbandbreite<br />
überzeugt der R&S ZNLE mit<br />
einem Bestwert. Dieser erlaubt<br />
die Verwendung größerer Bandbreiten<br />
als üblich und beschleunigt<br />
die Messungen deutlich.<br />
Die Messgeschwindigkeit für<br />
201 Messpunkte<br />
b e i 1 0 0 k H z<br />
Bandbreite im<br />
voll kalibrierten<br />
Zustand beträgt<br />
n u r 9 , 6 m s .<br />
Nahezu vernachlässigbar<br />
sind die<br />
Datenübertragungszeiten<br />
im<br />
Fernsteuerbetrieb,<br />
weil diese<br />
b e r e i t s w ä h -<br />
rend der nächsten<br />
Messung<br />
übertragen werden.<br />
Die gute<br />
Dynamik von<br />
typ. 120 dB rundet das positive<br />
Bild ab.<br />
Für Komponenten, die auf einem<br />
Board oder in einem Prüfadapter<br />
getestet werden müssen, kompensieren<br />
verschiedene Deembedding-<br />
/ Embedding-Funktionen<br />
im R&S ZNLE Zuleitungen,<br />
Streifenleitungen o. ä.<br />
Die Funktionen „Autolength<br />
and Loss“ und „Fixture Compensation“<br />
verschieben dabei<br />
die koaxiale Kalibrierebene am<br />
Kabelende hin zum Testobjekt<br />
(BILD 2). Muss man das DUT<br />
einschließlich der Anpassschaltungen<br />
charakterisieren, können<br />
diese virtuell im Gerät simuliert<br />
werden (Embedding), entweder<br />
mit vorgegebenen oder<br />
mit in s2p-Dateien definierten<br />
Schaltungen. ◄<br />
Der R&S ZNLE hat verschiedene<br />
Möglichkeiten für das Deembedding an Bord.<br />
Quelle: Rohde & Schwarz<br />
12 hf-praxis 3/<strong>2018</strong>
WE DELIVER THE<br />
INDUSTRY’S LARGEST<br />
PORTFOLIO OF<br />
SEMICONDUCTORS,<br />
SUBSYSTEMS, AND<br />
HARDWARE- & SOFTWARE-<br />
BASED SECURITY.<br />
Analog Devices provides solutions<br />
from antenna to bits to enable today’s<br />
mission-critical platforms. We offer<br />
the industry’s deepest portfolio of<br />
high-performance electronic signalchain<br />
solutions, decades of systemlevel<br />
knowledge and expertise,<br />
custom modules and subsystems,<br />
and the capability to secure silicon all<br />
the way to data output.<br />
RETHINK THE<br />
SIGNAL CHAIN.<br />
BREAK THROUGH<br />
THE BARRIERS.<br />
#ADIahead<br />
THE INDUSTRY’S MOST ROBUST<br />
PORTFOLIO NOW OFFERS EVEN MORE<br />
analog.com/ADEF
Messtechnik<br />
Mobilfunk mit und ohne Basisstationen<br />
per Anfrage über das Netz. Den<br />
dafür zuständigen Server des<br />
Vertragsunternehmens, ProSe-<br />
Funktion genannt, findet das<br />
Endgerät über die etablierten<br />
DNS-Zugriffsmechanismen.<br />
Für den Fall, dass keine Netzverbindung<br />
besteht, kann die<br />
ProSe-Zulassung auf der SIM-<br />
Karte oder im UE-Dateisystem<br />
hinterlegt werden.<br />
Lokale Broadcast-<br />
Dienste nutzen Direct<br />
Discovery<br />
Direct Discovery ist eine sehr<br />
effiziente Methode, um lokal<br />
interessante Botschaften als<br />
Broadcast an Empfänger in der<br />
näheren Umgebung zu verteilen.<br />
Das ist etwa für Shops interessant,<br />
die auf diese Weise zum<br />
Beispiel Sonderaktionen bewerben<br />
können. Das „Anbieter-<br />
UE“ sendet dazu periodisch ein<br />
nur 184 bit kurzes Daten-Telegramm,<br />
den ProSe Application<br />
Code (PAC) über Sidelink in die<br />
Nachbarschaft (s. Bild 1). Sofern<br />
sein Besitzer die Funktion aktiviert<br />
hat, leitet das empfangende<br />
UE diesen Code zur ProSe-<br />
Funktion im Netz weiter. Dort<br />
dient er als Zugangsschlüssel<br />
zur eigentlichen XML-basierten<br />
Nutzinformation (ProSe ID), die<br />
vom Provider übers Netz zugeliefert<br />
wird. Voraussetzung ist,<br />
dass der Anbieter diese Informationen<br />
dorthin hochgeladen hat.<br />
Dieser erzeugt zunächst über<br />
eine spezielle ProSe-Applikation<br />
auf seinem Endgerät<br />
einen Anfrage-Code, wie etwa<br />
mcc123.mnc456.ProSeApp.Theatre.Tickets.Sales.Available.2,<br />
und schickt ihn zusammen mit<br />
der Broadcast-Information an<br />
den Provider. Gibt dieser grünes<br />
Licht (was von der aktuellen<br />
Netzauslastung und anderen<br />
Kriterien abhängig sein kann),<br />
erwidert er die Anfrage mit der<br />
Zustellung einer PAC, die zur<br />
Ausstrahlung bestimmt ist.<br />
Die konkrete Ausgestaltung des<br />
Verfahrens in realen Netzen ist<br />
allerdings noch nicht abgeschlossen.<br />
Wie wird beispielsweise<br />
Autor:<br />
Dr. William Powell<br />
Rohde & Schwarz<br />
GmbH & Co. KG<br />
info@rohde-schwarz.com<br />
www.rohde-schwarz.com<br />
Die gesamte Kommunikation<br />
im Mobilfunk funktioniert heute<br />
noch über Basisstationen, die<br />
quasi ein Netz für die Teilnehmer<br />
spannen. Doch zukünftige<br />
Endgeräte werden in der Lage<br />
sein, im Nahbereich auf Basisstationen<br />
zu verzichten. Ein<br />
Mobilfunktester für dieses Szenario<br />
muss deshalb neben einer<br />
Basisstation auch ein Mobilgerät<br />
mit entsprechender Funktionalität<br />
simulieren können.<br />
Das 3GPP hat in Release 12 seiner<br />
Spezifikationen Device-to-<br />
Device-Funktionalitäten (D2D)<br />
aufgenommen. Damit sind zum<br />
ersten Mal in der Geschichte des<br />
zellularen Mobilfunks Nahbereichsdienste<br />
(Proximity Services,<br />
ProSe) möglich, die auf<br />
einer Direktverbindung zwischen<br />
Endgeräten basieren.<br />
Voraussetzung ist, dass die Inanspruchnahme<br />
solcher Dienste<br />
durch den Mobilfunkvertrag des<br />
Nutzers abgedeckt wird.<br />
Ist das der Fall, bleibt die Basisstation<br />
außen vor und die Geräte<br />
lassen sich unter bestimmten<br />
Voraussetzungen wie ein Walkie-Talkie<br />
nutzen. Zwei Anwendungsfälle<br />
sind für den D2D-<br />
Ansatz besonders prädestiniert:<br />
Der eine umfasst lokale Broadcast-Dienste,<br />
also unidirektionale<br />
Verbindungen. Das weitaus<br />
relevantere Einsatzgebiet betrifft<br />
den Not- und Katastrophenfall.<br />
Hier sind autarke Funkgeräte<br />
äußerst hilfreich, wenn etwa<br />
das Mobilfunknetz durch einen<br />
Stromausfall außer Betrieb ist<br />
oder sich zu rettende Personen<br />
außerhalb der Netzabdeckung<br />
befinden.<br />
Funkschnittstelle für<br />
Nahbereichsdienste<br />
Um technisch für D2D gerüstet<br />
zu sein, muss in den Endgeräten<br />
eine neue Funkschnittstelle implementiert<br />
sein. Der sogenannte<br />
Sidelink bedient sich der LTE-<br />
Technologie. Über diese Verbindung<br />
sollen sich Entfernungen<br />
von bis zu 500 m überbrücken<br />
lassen. D2D nach Release 12<br />
kann in zwei unterschiedlichen<br />
Ausprägungen realisiert werden.<br />
Das sind zum einen Direct<br />
Discovery für Broadcast und<br />
zum anderen Direct Communication<br />
für Groupcast. Beide<br />
sind sowohl in FDD- als auch in<br />
TDD-Netzen möglich und nutzen<br />
die Ressourcen der LTE-Uu-<br />
Schnittstelle (Luftschnittstelle, s.<br />
Bild 2), die dafür dem Sidelink<br />
zugeordnet wird.<br />
Während Direct Communication<br />
den Sicherheitsanwendungen<br />
vorbehalten bleibt, steht das<br />
Direct-Discovery-Feature auch<br />
kommerziellen Anwendungen<br />
offen. Technologielieferanten<br />
und Netzbetreiber nutzen Namen<br />
wie LTE Direct (Qualcomm)<br />
oder LTE Radar (T-Mobile).<br />
Will der Nutzer einen Direct-<br />
Discovery- oder Direct-Communication-Dienst<br />
in Anspruch nehmen,<br />
prüft das Endgerät (engl.<br />
User Equipment, UE) zunächst,<br />
ob eine Berechtigung dafür vorliegt.<br />
Wenn sich das UE innerhalb<br />
der Netzabdeckung befindet,<br />
geschieht das in der Regel<br />
14 hf-praxis 3/<strong>2018</strong>
www.meilhaus.de<br />
Kompetenz in<br />
Messtechnik seit 1977!<br />
Die Spektrum-Analyse wird „Ultra-Real“.<br />
NEU!<br />
Realtime-Spektrum-Analysator. • Bis 40 MHz Echtzeit-Bandbreite. • Nahtlos erfassen und analysieren.<br />
Rigol RSA5000<br />
• Ultra-Real Technologie und Touch-Bedienung.<br />
• Frequenzen bis 6,5 GHz.<br />
• Displayed Average Noise Level (DANL): < -165 dBm (typ.).<br />
• Phasenrauschen: < -108 dBc/Hz (typ.).<br />
• Pegelmessunsicherheit:
Messtechnik<br />
sichergestellt, dass die Botschaft<br />
jeden LTE-Nutzer erreicht, auch<br />
wenn Sender und Empfänger auf<br />
verschiedenen Kanälen unterwegs<br />
bzw. bei verschiedenen<br />
Providern eingebucht sind? Das<br />
ist nur eine von vielen ungeklärten<br />
Fragen. Die 3GPP hat nicht<br />
spezifiziert, wie zwei MNOs<br />
Zugriff auf die ProSe-Funktion<br />
ermöglichen sollen. Die<br />
technischen Grundlagen dagegen<br />
sind in Release 12 bereits<br />
fixiert, sodass der prinzipielle<br />
Ablauf simuliert werden kann.<br />
Der Wideband Radio Communication<br />
Tester R&S CMW 500,<br />
ausgestattet mit der Release-12-<br />
Option, ist dazu in der Lage.<br />
Bild 1: Beim Direct-Discovery-Verfahren sendet ein Endgerät mit Netzunterstützung lokal<br />
interessante Nachrichten in seine Nachbarschaft<br />
Tests auch ohne<br />
implementierte ProSe-<br />
Protokolle möglich<br />
Bild 2 zeigt die an Direct Discovery<br />
beteiligten Netz- und<br />
Teilnehmerkomponenten, und<br />
Bild 3 präzisiert die Darstellung<br />
aus dem Blickwinkel des<br />
R&S CMW 500 mit angeschlossenem<br />
Endgerät. Der Tester muss<br />
sowohl Messfunktionen für die<br />
Sidelink-Schnittstelle (PC5)<br />
bereitstellen als auch den Datenverkehr<br />
mit der ProSe-Funktion<br />
über das logische PC3-Inferface<br />
(XML über http, geroutet über<br />
die LTE-Uu-Luftschnittstelle)<br />
simulieren können. Das zu<br />
testende Endgerät fungiert alternativ<br />
als Direct-Discovery-Sender<br />
(announcing UE) oder -Empfänger<br />
(monitoring UE). Die<br />
Medium-Layer-API (MLAPI)<br />
des Mobilfunktesters beinhaltet<br />
eine DLL-Implementierung<br />
der ProSe-Funktion des Netzes,<br />
so dass das ProSe-Protokoll getestet<br />
werden kann.<br />
Endgeräte werden oft von parallel<br />
arbeitenden Teams entwickelt.<br />
Diese widmen sich<br />
entweder den RAT- oder den<br />
kernnetzbezogenen Layern und<br />
Schnittstellen und setzen die<br />
Funktionalität der jeweils „anderen<br />
Seite“ als gegeben voraus.<br />
Deshalb bietet die Direct-Discovery-Implementierung<br />
auf<br />
dem R&S CMW 500 die Möglichkeit,<br />
die PC3-Schnittstelle zu<br />
umgehen und Tests auch ohne<br />
implementierte ProSe-Protokolle<br />
durchzuführen. Dafür steht der<br />
Test-Loop-Modus D nach 3GPP<br />
TS 36.509 zur Verfügung.<br />
Nach der 3GPP-Spezifikation<br />
muss ein Endgerät, das Direct<br />
Discovery unterstützt, in der<br />
Lage sein, innerhalb eines einzelnen<br />
Übertragungsintervalls<br />
(TTI, 1 ms) bis zu 50 Nachrichten<br />
auf einem Kanal zu empfangen.<br />
Voraussetzung ist eine<br />
20-MHz-Zelle. Zum Testen dieser<br />
Fähigkeit generiert der Wideband<br />
Radio Communication<br />
Tester bis zu 50 Sidelink-UEs in<br />
einem gegebenen Frequenzband.<br />
Zusätzlich sollte ein Endgerät<br />
auch in die Frequenzbänder der<br />
anderen LTE-Netze am Standort<br />
hineinschauen können, um<br />
dort ausgestrahlte Nachrichten<br />
aufzufangen. Auch diesen Fall<br />
emuliert der R&S CMW 500,<br />
indem er zwei parallel aktive<br />
Sidelinks mit unterschiedlichen<br />
Frequenzen einrichtet, auf denen<br />
dann wieder jeweils bis zu 50<br />
Nachrichten pro TTI empfangen<br />
werden können.<br />
Direct Communication<br />
für den Not- und<br />
Katastrophenfall<br />
Behörden und Organisationen<br />
mit Sicherheitsaufgaben (BOS)<br />
haben besondere Anforderungen<br />
an ihre Kommunikationsmittel.<br />
Deshalb waren in der Vergangenheit<br />
in der Regel maßgeschneiderte<br />
(Bündel-) Funksysteme<br />
Bild 2: An ProSe beteiligte Netzressourcen und Schnittstellen<br />
wie TETRA gesetzt. Inzwischen<br />
aber bleibt die Leistungsfähigkeit<br />
dieser Systeme weit hinter<br />
den Möglichkeiten kommerziell<br />
genutzter Technologien wie LTE<br />
zurück. Abhilfe schafft hier die<br />
LTE-Erweiterung Direct Communication.<br />
Damit wird die netzvermittelte<br />
Kommunikation um<br />
die für Bündelfunk typischen<br />
Groupcast- und Push-to-Talk-<br />
Funktionen im Direktmodus<br />
erweitert – und macht somit eine<br />
Kommunikation von Endgerät zu<br />
Endgerät möglich. Neben Sprache<br />
und Fotos lassen sich damit<br />
nun auch hochaufgelöste Videos<br />
an die Mitglieder einer Gruppe<br />
versenden. Klassische Bündelfunksysteme<br />
sind dazu aufgrund<br />
ihrer geringen Datenrate nicht in<br />
16 hf-praxis 3/<strong>2018</strong>
Das Gesamtpaket<br />
Komplette Systemlösungen für Ihr Funkdesign<br />
Das Hinzufügen einer Funkanbindung zu Ihrem Produkt ist spannend, und Microchip<br />
begleitet Sie bei jedem einzelnen Designschritt. Ob Sie nun einen Wi-Fi®-Sensor zu Ihrem<br />
Wassertank hinzufügen möchten oder einfach die Kontrolle über die Verbindung Ihres<br />
Produkts mit einem Smartphone über Bluetooth® haben möchten – wir bieten die komplette<br />
Lösung für Ihr Design. Mit einem breiten Angebot an Funk-ICs, der branchenweit größten<br />
Auswahl an Mikrocontrollern und Software-Stacks mit integrierter Sicherheit, die Cloud-<br />
Anbindung ermöglichen, ist Microchip ein One-Stop-Shop für eine komplette Funklösung.<br />
Für eine schnellere Entwicklung bieten wir verschiedene Referenzdesigns und Designideen<br />
als Ausgangspunkt. Diese Referenzdesigns sind eine großartige Hilfe, um die richtigen<br />
Bauteile für Ihr Design auszuwählen. Hinzu kommen praktische Anwendungsfälle für weitere<br />
Inspiration und ein einfaches Design. Und mit unserer kostenlosen Software in MPLAB®<br />
Harmony und Atmel Studio war die Entwicklung noch nie so einfach.<br />
www.microchip.com/wireless<br />
Der Name Microchip, das Microchip-Logo und MPLAB sind eingetragene Warenzeichen der Microchip Technology Incorporated in den USA und in anderen Ländern. Alle anderen Marken sind im Besitz der jeweiligen Eigentümer.<br />
© 2017 Microchip Technology Inc. Alle Rechte vorbehalten. DS70005341A. MEC2198Ger12/17
Messtechnik<br />
mit Netzabdeckung konfiguriert.<br />
Dieses sendet eine Mitteilung<br />
aus, dass es als Relais für Endgeräte<br />
ohne Netzabdeckung in<br />
seiner Nähe fungiert. Die angefragte<br />
One-to-one-Verbindung<br />
wird mittels des neuen One-toone<br />
Signalisierungsprotokolls<br />
über Direct Communication<br />
realisiert. Im Ergebnis leitet das<br />
Endgerät mit Netzabdeckung<br />
Nachrichten zwischen LTE-<br />
Basisstation und dem Endgerät<br />
ohne Netzabdeckung über die<br />
One-to-one-Verbindung weiter.<br />
Bild 3: Testarchitektur für ProSe-Tests, bestehend aus dem Wideband Radio Communication Tester<br />
R&S CMW 500 (blau) und Mobilfunkgerät<br />
der Lage. Jedes Endgerät kann<br />
Mitglied beliebig vieler Gruppen<br />
sein. Die Reservierung von<br />
Funkressourcen und die Sicherheitsmechanismen<br />
für Direct<br />
Communication sind in Whitepapers<br />
beschrieben [1, 2].<br />
Neu in Release 13 ist die Option<br />
für eine One-to-one-(Unicast)-<br />
Kommunikation in Direct Communication.<br />
Da es in diesem Fall<br />
kein Radio Resource Control<br />
Protokoll von der Netzwerkseite<br />
gibt, kommt ein neues Protokoll<br />
zwischen den Endgeräten zum<br />
Einsatz. Um Aufbau, Wartung,<br />
Freigabe und Sicherheit für den<br />
Datenlink zu gewährleisten,<br />
wird ein neuer Layer zwischen<br />
Packet Data Convergence Protocol<br />
(PDCP) und IP definiert.<br />
Sicher und vielseitig<br />
Direct Communication muss<br />
insbesondere auch bei einem<br />
Netzausfall funktionieren. Das<br />
Problem bestand darin, die dann<br />
fehlende gemeinsame Zeitbasis<br />
zu ersetzen, die für die Synchronisierung<br />
der Endgeräte<br />
unerlässlich ist. Die Lösung:<br />
Ein Endgerät, das senden soll<br />
und keine Zeitreferenz findet,<br />
erklärt sich selbst zum Master.<br />
In der Folge sendet es alle nötigen<br />
Informationen aus, die<br />
sonst im Master Information<br />
Block enthalten sind, wie etwa<br />
die Systembandbreite oder den<br />
Duplex-Modus (Direct Synchronization).<br />
Das vom Wideband<br />
Radio Communication Tester<br />
simulierte Sidelink-UE implementiert<br />
alle nötigen Funktionen.<br />
Damit kann das DUT in beiden<br />
Rollen, sowohl als Master als<br />
auch als Empfangsteil, das sich<br />
einem Master aufsynchronisieren<br />
muss, getestet werden.<br />
Doch Direct Synchronization<br />
kann noch mehr. Es lässt sich<br />
auch zur Vergrößerung der Netzreichweite<br />
nutzen. Im Bedarfsfall<br />
kann somit ein Direct-Communication-fähiges<br />
Endgerät,<br />
wenn es an die Grenze der Netzabdeckung<br />
gerät, die Rolle des<br />
Synchronisier-Masters für die<br />
Geräte in seiner Umgebung übernehmen.<br />
Ein typischer Anwendungsfall<br />
ist eine Notfallsituation,<br />
in der Rettungskräfte in<br />
ein Gebäude vordringen, in dem<br />
kein Netzempfang möglich ist.<br />
Endgeräte werden zur<br />
Relaisstation<br />
Die Erweiterung der Direct<br />
Communication durch One-toone<br />
Kommunikation in Release<br />
13 ebnet den Weg für eine Funktionalität,<br />
die eines der Endgeräte<br />
zur Relaisstation macht<br />
(UE-to-Network Relay, s. Bild<br />
4). Damit kann ein UE jenseits<br />
der Netzabdeckung Kontakt mit<br />
der LTE-Basisstation über ein<br />
Endgerät aufnehmen, das über<br />
eine Netzabdeckung verfügt.<br />
Auf diese Weise ist es möglich,<br />
dass Endgeräte ohne Netzabdeckung<br />
Direct Discovery auch<br />
ohne direkten Kontakt zu einer<br />
Basisstation nutzen. Direct Discovery<br />
wird dabei direkt im UE<br />
Referenzen<br />
Ausblick<br />
Die bereits definierte D2D-<br />
Luftschnittstelle in den 3GPP<br />
Releases 12 und 13 ist eine gute<br />
Basis für die benötigte Erweiterung<br />
für die V2V-Kommunikation<br />
(Vehicle-to-Vehicle). Es<br />
ist zu erwarten, dass die HF-<br />
Signale für Direct Communication<br />
für die kleinere Latenzanforderungen<br />
von V2V angepasst<br />
werden müssen, da diese<br />
mit LTE nicht realisierbar sind.<br />
Das Prinzip von Direct Communication<br />
bleibt aber auch für<br />
diesen Anwendungsfall erhalten.<br />
Anhand der Applikation wird<br />
deutlich, dass Direct Communication<br />
künftig nicht mehr nur<br />
exklusiv BOS-Anwendungen<br />
vorbehalten bleibt, sondern in<br />
kommerzielle Einsatzgebiete<br />
vordringen wird. ◄<br />
[1] Whitepaper „LTE- Advanced (3GPP Rel. 12) Technology<br />
Introduction“ von Rohde & Schwarz (Download-Suchbegriff<br />
1MA252).<br />
[2] Whitepaper „Device to Device Communication“ von Rohde<br />
& Schwarz (Download-Suchbegriff 1MA264).<br />
[3] 3GPP TS23.303 „Proximity-based services (ProSe) Stage<br />
2 (Release 13)“<br />
Bild 4: Release 13 ergänzt eine Funktionalität, die ein Endgerät zur Relaisstation für Geräte ohne Netzabdeckung macht<br />
(UE-to-Network Relay)<br />
18 hf-praxis 3/<strong>2018</strong>
LOW NOISE<br />
AMPLIFIERS<br />
0.5 - 15 GHz<br />
Noise Figure as low as 1.5 dB<br />
50Ω Matched over >1 Decade Bandwidths<br />
Learn more at:<br />
https://goo.gl/UhhJ4F<br />
www.minicircuits.com (718) 934-4500 sales@minicircuits.com<br />
578 Rev Orig_P<br />
DISTRIBUTORS<br />
578 Rev Orig_P.indd 1 1/19/18 2:45 PM
Messtechnik<br />
Innovative Messtechnik für zukunftsweisende<br />
Designs<br />
Rohde & Schwarz<br />
GmbH & Co. KG<br />
www.rohde-schwarz.de<br />
Oszilloskop mit 10 Bit<br />
vertikaler Auflösung<br />
und 1-GSample-<br />
Erfassungsspeicher<br />
Unter dem Motto „Oscilloscope<br />
innovation. Measurement<br />
confidence“ stellen Rohde &<br />
Schwarz seine Messgerätevor,<br />
die bei Tests an elektronischen<br />
Schaltungen die Messsicherheit<br />
signifikant erhöhen. Highlights<br />
sind dabei neue Embedded<br />
Oszilloskope mit 10 Bit Auflösung<br />
und großer Speichertiefe.<br />
Hinzu kommen hochpräzise<br />
neue Tastköpfe zur Messung<br />
der Spannungsversorgung und<br />
ein EMV-Precompliance-Messplatz<br />
sowie Security-Lösungen<br />
für IoT-Komponenten.<br />
Auf der embedded world <strong>2018</strong><br />
in Nürnberg zeigt Rohde &<br />
Schwarz am Stand 4-218 seine<br />
drei neuen Oszilloskop-Serien<br />
R&S RTC1000, R&S RTM3000<br />
und R&S RTA4000 erstmals<br />
einem breiten Publikum. Sie<br />
sind mit modernster Technik<br />
ausgestattet, lassen sich wie ein<br />
Smartphone per Touchscreen<br />
bedienen und bieten erheblich<br />
mehr als herkömmliche Geräte<br />
in ihrer Klasse. Zusammen mit<br />
der bereits 2017 eingeführten<br />
R&S RTB2000 Serie verfügt der<br />
Messtechnikexperte nun über<br />
die modernste Gerätefamilie in<br />
der 1000er, 2000er, 3000er und<br />
4000er Klasse auf dem Markt.<br />
Die R&S-RTM3000-Familie ist<br />
für Messungen an Strom- und<br />
Spannungsversorgungen konzipiert,<br />
zum Beispiel für Welligkeits-<br />
und Rauschmessungen<br />
an einer Gleichspannung. Insbesondere<br />
für die zunehmend<br />
strengeren Toleranzgrenzen<br />
sind 10 Bit vertikale Auflösung<br />
und Vertikalskalierungen bis zu<br />
500 µV/div bei voller Bandbreite<br />
optimal. Flankierend ermöglicht<br />
der 80 MSample tiefe Speicher,<br />
20 hf-praxis 3/<strong>2018</strong>
DRIVE THE FUTURE<br />
OF INSTRUMENTATION<br />
WITH RF & MICROWAVE,<br />
DATA CONVERTERS,<br />
AND POWER.<br />
With 1000+ wideband RF ICs from<br />
DC to 100 GHz, high-speed<br />
converters and power solutions, ADI<br />
provides the proven signal chain<br />
solutions and design options you<br />
need to push the limits of RF<br />
performance and time-to-market.<br />
PUT<br />
PERFORMANCE<br />
TO THE TEST<br />
#ADIahead<br />
EXPLORE ADI’S HIGH-PERFORMANCE, WIDEBAND ICs<br />
analog.com/RFMW
Rubriken Messtechnik<br />
mit hoher Erfassungsrate längere<br />
Zeitspannen zu messen.<br />
Die R&S-RTA4000-Oszilloskope<br />
sind dank ihrer noch größeren<br />
Speicherkapazität von<br />
100 MSample pro Kanal optimal<br />
für serielle Protokollanalysen<br />
oder Power-on/off-Analysen.<br />
Zudem bieten sie 1 GSample<br />
segmentierten Erfassungsspeicher.<br />
Auch diese Oszilloskope<br />
haben 10 Bit Auflösung für den<br />
scharfen Blick auf Details. Das<br />
preisgünstige R&S RTC1000 ist<br />
extrem kompakt und lässt sich<br />
mit zahlreichen Zusatzfunktionen<br />
ausstatten: Achtkanal-Logikanalysator,<br />
Vierkanal-Mustergenerator,<br />
Protokollanalysator<br />
für I 2 C, SPI, UART/RS-232,<br />
CAN und LIN, Digitalvoltmeter,<br />
Komponententester, Spektrumanalysator<br />
und Zähler. Zudem<br />
kann der Anwender die Bandbreite<br />
von 50 per Softwarelizenz<br />
auf bis zu 300 MHz erweitern.<br />
Diese Anpassungsfähigkeit bietet<br />
sonst kein anderes Gerät in<br />
dieser Preisklasse.<br />
Neue Tastköpfe<br />
für Messungen an<br />
Leistungselektronik<br />
Ein 1:1-Power-Rail-Tastkopf<br />
spürt hier selbst kleinste eingekoppelte<br />
HF-Signale und unerwünschte<br />
Welligkeiten der Spannungsversorgung<br />
auf. Für diesen<br />
hochempfindlichen, besonders<br />
rauscharmen Tastkopf empfiehlt<br />
sich ein 6-GHz-Modell<br />
des extrem leistungsfähigen<br />
Windows-basierten Laboroszilloskops<br />
der R&S-RTO2000-<br />
Reihe. Zudem wird ein Tastkopf<br />
zur Messung der Batterielaufzeit<br />
gezeigt und neue Tastköpfe für<br />
Messungen an Leistungselektronik<br />
bis 6000 V. Sie bieten eine<br />
Messbandbreite bis 200 MHz,<br />
eine besonders hohe Gleichtaktunterdrückung<br />
(CMRR) und<br />
für diese Art von Tastköpfen<br />
die beste DC-Messgenauigkeit<br />
von 0,5%.<br />
Für Messungen an Leistungselektronik<br />
im Feld bietet sich<br />
der R&S Scope Rider an. Dank<br />
seines vollständig isolierten<br />
Geräteaufbaus erfüllt das Handheld-Oszilloskop<br />
die Messkategorie<br />
CAT IV und kann somit<br />
Messungen an der Quelle der<br />
Niederspannungsinstallation<br />
bis 600 V vornehmen. Es lässt<br />
sich mit zahlreichen Funktionen<br />
ausstatten, etwa mit einem<br />
Harmonischen-Analysator zur<br />
Bewertung der Netzversorgungsqualität.<br />
Für Anwender<br />
im Automotive-Bereich gibt<br />
es eine CAN/LIN-Trigger- und<br />
Dekodier-Option.<br />
EMV-Pre-compliance-<br />
Messplatz für<br />
Entwickler<br />
Komponenten hochintegrierter<br />
Designs reagieren oft empfindlich<br />
auf HF-Störsignale benachbarter<br />
Bausteine. Deshalb sind<br />
hier entwicklungsbegleitende<br />
EMV-Messungen unverzichtbar.<br />
Der neue Messplatz ist für<br />
Entwickler konzipiert, die nur<br />
sporadisch EMV-Messungen<br />
durchführen, um ihre Designs<br />
zu testen. Die Lösung basiert<br />
auf dem preiswerten Spektrumanalysator<br />
R&S FPC1000 und<br />
der besonders bedienerfreundlichen<br />
EMV-Mess-Software<br />
R&S Elektra.<br />
embedded world,<br />
Halle 4, Stand 4-218<br />
22 hf-praxis 3/<strong>2018</strong>
HF- und<br />
Mikrowellentechnik<br />
, Seite 39
Titelstory<br />
Neue EMV-Messempfänger und ihre<br />
Einsatzbereiche<br />
Heute werden zur Messung<br />
der elektromagnetischen Emission<br />
und Prüfung der elektromagnetischen<br />
Verträglichkeit<br />
(kurz: EMV) sowohl klassische<br />
Messempfänger als auch EMV-<br />
Zeitbereichsmesssysteme eingesetzt.<br />
Am Beispiel des Messsystems<br />
TDEMI X sieht man, dass<br />
es heute möglich ist, ein sehr<br />
großes Echtzeitband von über<br />
645 MHz in Echtzeit an allen<br />
Frequenzpunkten mit Quasipeak<br />
zu messen. Die hohe Dynamik<br />
von sehr hochwertigen Analog/<br />
Digital Wandlern (kurz: ADC)<br />
sowie der Einsatz mehrere solcher<br />
ADCs und einer Vorselektion<br />
ermöglichen es, eine Dynamik<br />
zu erreichen, welche die von<br />
analogen Empfängern mittlerweile<br />
übertrifft.<br />
Mit dem Messempfänger<br />
TDEMI X können somit leitungsgeführte<br />
Messungen direkt<br />
an allen Frequenzpunkten erfolgen,<br />
ohne dass es einer aufwändigen<br />
und fehleranfälligen Vorund<br />
Nachmessung bedarf. Bei<br />
Störleistungsmessungen kann<br />
das Band 30 MHz - 300 MHz<br />
vollständig in Echtzeit gemessen<br />
werden. So lässt sich das<br />
Spektrum mit Quasipeak und<br />
Mittelwert gleichzeitig an allen<br />
Frequenzpunkten gemessen werden.<br />
Für die gestrahlte Emissionsmessung<br />
von 30 MHz – 1<br />
GHz kann der Frequenzbereich<br />
in zwei zu messende Teile zerlegt<br />
werden und entsprechend<br />
jeweils der Bandbereich von<br />
30 MHz – 645 MHz beziehungsweise<br />
von 645 – 1 GHz<br />
in Echtzeit gemessen werden.<br />
Dieses Verfahren reduziert die<br />
Messzeit deutlich. So entspricht<br />
die gesamte Testzeit im Wesentlichen<br />
der Zeit, die früher nötig<br />
war um an lediglich zwei Frequenzpunkten<br />
die abschließende<br />
Maximierung durchzuführen.<br />
Zusätzlich erhält man die vom<br />
Prüfling emittierte Feldstärke<br />
mit Quasipeak bewertet über alle<br />
Winkelpositionen und Höhen.<br />
Oberhalb 1 GHz kann mittels<br />
Multi-GHz Echtzeitscanning<br />
die Emissionsmessung mit Peak,<br />
Average und alternativ RMS-<br />
AVG durchgeführt werden. Der<br />
Vorteil ist auch hierbei wiederrum,<br />
dass die Testzeiten deutlich<br />
verkürzt werden.<br />
Die Minimalanforderungen für<br />
ein Messgerät zur Messung von<br />
Störemissionen sind in der Norm<br />
CISPR 16-1-1 genau spezifiziert.<br />
Neben dem klassischen Messempfängermodus<br />
wird dabei<br />
auch seit dem Jahr 2010 in der<br />
CISPR 16-1-1 ein sogenanntes<br />
„FFT-based measuring Instrument“<br />
definiert und beschrieben.<br />
Dabei handelt es sich um<br />
ein EMV-Zeitbereichsmesssystem,<br />
welches im Gegensatz zum<br />
klassischen Messempfänger eine<br />
Stephan Braun, Arnd Frech,<br />
GAUSS INSTRUMENTS,<br />
München<br />
Peak Quasi-Peak Average<br />
Pulswiederholrate fp 100 Hz 100 Hz 5000 Hz<br />
Pulsbreite 380 ps 380 ps 380 ps<br />
Differenz 12 dB 0 dB (Referenz) 16,12 dB<br />
Pulsamplitude 16 Volt 63,7 Volt 407 Volt<br />
Tabelle 1: Anforderungen an die Eingangsstufe des Messempfängers<br />
24 hf-praxis 3/<strong>2018</strong>
Titelstory<br />
Pulswiederholrate Spezifikation gemessener Wert<br />
Abweichung 1000 Hz -8,00 +/-1,0 dB -7,72 dB -0,28 dB<br />
100 Hz 0,00 +/-0,0 dB 0,00 dB 0,00 dB<br />
100 Hz 0,00 +/-0,0 dB 0,00 dB 0,00 dB<br />
20 Hz 9,00 +/-1,0 dB 8,89 dB 0,11 dB<br />
10 Hz 14,00 +/-1,5 dB 13,60 dB 0,40 dB<br />
2 Hz 26,00 +/-2,0 dB 26,26 dB -0,26 dB<br />
1 Hz 28,50 +/-2,0 dB 29,04 dB -0,54 dB<br />
Tabelle 2: Relative Pulsbewertung Quasi-Peak Detektor<br />
Vielzahl von Frequenzpunkten<br />
gleichzeitig auswertet und dabei<br />
alle Anforderungen der CISPR<br />
16-1-1 Norm vollständig einhält.<br />
Das TDEMI X verfügt über<br />
beide Betriebsarten.<br />
Die aktuelle CISPR 16-1-1<br />
Ed. 5.0 Norm, welche in 2015<br />
erschienen ist und nun von<br />
immer mehr Produktstandards<br />
bereits referenziert wird, verlangt,<br />
neben der Eigenerklärung<br />
des Herstellers zur Einhaltung<br />
der CISPR 16-1-1, nun<br />
auch, dass bestimmte Parameter<br />
im Rahmen der turnusmäßigen<br />
Kalibrierung geprüft werden.<br />
Diese Anforderungen umfassen,<br />
neben der Sinussignalgenauigkeit,<br />
auch die absolute Pulsbewertung.<br />
Besonders für ältere<br />
klassische Empfänger ist mit<br />
dieser neuen Regelung, welche<br />
noch zusätzlich eine Änderung<br />
der Toleranzen beim Average<br />
Detektor vorsieht, die Einhaltung<br />
problematisch.<br />
Eine Alternative hierzu bieten<br />
moderne Messempfänger. Diese<br />
nutzen alle Vorteile heutiger<br />
EMV-Zeitbereichsmesssysteme<br />
und können damit eine Echtzeitbandbreite<br />
von bis zu 645 MHz<br />
realisieren. Setzt man hier die<br />
sehr leistungsfähige Gigasample-ADCs<br />
für den klassischen<br />
Messempfängerbetrieb ein, so<br />
kann man eine extrem hohe<br />
Dynamik erreichen. Da gleichzeitig<br />
eine sehr hohe Rechenleistung<br />
zur Verfügung steht, können<br />
im klassischen Modus die<br />
Totzeiten, welche typischerweise<br />
zwischen der Messung einzelner<br />
Frequenzen auftreten, auf ein<br />
Minimum reduziert werden, so<br />
dass die Messung auch im klassischen<br />
Superheterodynmodus<br />
um einige Faktoren schneller ist.<br />
Anforderungen an<br />
die Dynamik des<br />
Messempfängers<br />
Anforderungen der CISPR<br />
16-1-1<br />
Im Wesentlichen werden heute<br />
für Emissionsmessungen die<br />
Detektoren Peak, Average und<br />
Quasi-Peak verwendet. Die<br />
CISPR 16-1-1 formuliert unterschiedliche<br />
Anforderungen an<br />
die Genauigkeit hinsichtlich der<br />
Anzeige für Pulse und Sinussignale.<br />
So wird z. B. für ein<br />
Sinussignal eine Messgenauigkeit<br />
von ±2 dB gefordert.<br />
Die Pulsanzeige wird, je nach<br />
Detektor, zunächst als absolute<br />
Pulsanzeige gegenüber einem<br />
Sinussignal spezifiziert. Beim<br />
Peak Detektor hat die Variation<br />
der Pulswiederholrate keinen<br />
Einfluss auf die Anzeige, während<br />
beim Quasi-Peak Detektor<br />
und beim Average Detektor eine<br />
Spezifikation der Abhängigkeit<br />
von der Pulswiederholrate gegeben<br />
ist. Man spricht hier von der<br />
relativen Pulsbewertung. Gerade<br />
im Frequenzbereich zwischen 30<br />
und 300 MHz stellt die CISPR<br />
16-1-1 die höchsten Anforderungen<br />
an die Dynamik eines<br />
Messempfängers. Daher soll<br />
im Folgenden dieser Bereich<br />
genauer betrachtet werden.<br />
Absolute Pulsbewertung<br />
Bei der absoluten Pulsbewertung<br />
wird eine Pulsfolge mit<br />
einer Pulswiederholrate fp am<br />
Messempfänger angelegt. Für<br />
eine Anzeige von 60 dBµV<br />
ergeben sich gemäß Standard<br />
CISPR 16-1-1 für einen Impuls<br />
die Anforderung einer Pulsbreite<br />
von 380 ps. In Tabelle 1 ist eine<br />
Übersicht über die wesentlichen<br />
Anforderungen für eine Anzeige<br />
bei dem Referenzpegel von 60<br />
dBµV in Band C/D (Frequenzbereich<br />
30 MHz – 1 GHz) dargestellt.<br />
Die CISPR 16-1-1 legt<br />
fest, dass der Unterschied in<br />
der Anzeige zwischen Peak und<br />
Quasi-Peak bei einer Pulswie-<br />
Bild 1: Messung von Harmonischen, Sinus bei 120 MHz<br />
Bild 2: Messung der Harmonischen bei 433 MHz<br />
hf-praxis 3/<strong>2018</strong> 25
Titelstory<br />
Bild 3: Messung der Harmonischen eines 2,4-GHz-Trägers<br />
Bild 4: Messung der Kombination Puls und Sinus<br />
derholrate von 100 Hz genau<br />
12 dB beträgt. Des Weiteren<br />
beträgt der Anzeigeunterschied<br />
zwischen Quasi-Peak bei einer<br />
Pulswiederholrate von 100 Hz<br />
und Average bei einer Pulswiederholrate<br />
von 5 kHz ca. 16,12<br />
dB. Aus diesen Verhältnissen<br />
ergeben sich dann jeweils die<br />
erforderlichen Pulsamplituden,<br />
um eine Anzeige von 60 dBµV<br />
zu erreichen.<br />
Ein Empfänger, welcher für<br />
Emissionsmessungen nach<br />
CISPR 16-1-1 eingesetzt werden<br />
kann, muss also in der Lage sein,<br />
für eine Anzeige von 60 dBµV,<br />
Pulse mit einer Amplitude von<br />
407 Volt zu verarbeiten. Diese<br />
Anforderung kann nur durch<br />
eine sehr lineare Eingangsstufe<br />
mit ausreichend hoher Dynamik<br />
und durch einen Abschwächer<br />
mit hoher Pulsdynamik erreicht<br />
werden. EMV-Zeitbereichsmesssysteme<br />
mit einer Breitbandarchitektur,<br />
wie z. B. das TDEMI<br />
X, halten diese Anforderungen<br />
Bild 5: Messung eines 2,4 GHz Signals mittels eines klassischen<br />
Messempfängers<br />
ohne weiteres ein. Empfänger,<br />
welche auf Spektrumanalysator-<br />
Plattformen aufbauen, halten im<br />
Gegensatz hierzu in der Regel<br />
nur die Anforderungen für Peak<br />
und Quasi-Peak ein.<br />
Relative Pulsbewertung<br />
Der Peak-Detektor bewertet die<br />
Störemissionen unabhängig von<br />
der Pulswiederholrate. Daher<br />
ist für den Spitzenwertdetektor<br />
kein weiterer Nachweis der Einhaltung<br />
nötig. Für den Average<br />
Detektor ergibt sich über einen<br />
verringerten Anzeigebereich der<br />
Nachweis des Zusammenhangs,<br />
dass die Anzeige proportional zu<br />
Pulswiederholrate ist.<br />
Für den Quasi-Peak-Detektor<br />
ergibt sich ein relatives Anzeigeverhalten<br />
gemäß Tabelle 2, das<br />
anhand einer mittels TDEMI X<br />
durchgeführten Messung ermittelt<br />
wurde.<br />
Aus Tabelle 2 geht hervor, dass<br />
der Quasi-Peak-Detektor nochmals<br />
ca. 31 dB zusätzliche Dynamik<br />
für Pulse erfordert.<br />
Anforderungen für<br />
Funkmessungen<br />
Für die Durchführung von Funkmessungen<br />
hingegen ist es erforderlich,<br />
dass der Empfänger eine<br />
möglichst hohe Unterdrückung<br />
von Oberwellen und Nebenempfangsstellen<br />
bietet. Superheterodynempfänger<br />
mit einer<br />
schmalbandigen Vorselektion<br />
können zum Teil recht effektiv<br />
Oberwellen unterdrücken. Allerdings<br />
ist die Unterdrückung von<br />
parasitären Mischprodukten,<br />
welche durch den bei solchen<br />
Empfängern verwendeten Diodenmischer<br />
entstehen, wiederum<br />
begrenzt. Eine weitere Herausforderung<br />
besteht darin, dass das<br />
sog. 2x2 Mischprodukt durch<br />
eine Vorselektion nicht unterdrückt<br />
werden kann. Ein hochlineares<br />
Front-End kombiniert<br />
mit mehreren leistungsfähigen<br />
Analog-Digital-Wandlern sowie<br />
einer optionalen schnellen breitbandigen<br />
Vorselektion können<br />
diese Problematik hier deutlich<br />
besser lösen. In Bild 1 ist die<br />
Messung eines Sinussignals bei<br />
120 MHz dargestellt. Die Messung<br />
wurde mit einem TDEMI<br />
X Messsystem durchgeführt.<br />
Aus der Messung in Bild 1 ergibt<br />
sich ein Oberwellenabstand von<br />
78.8 dB. Die Unterdrückung von<br />
weiteren Nebenempfangsstellen<br />
beträgt ca. 90 dB. Gleichzeitig<br />
wird ein Rauschboden von unter<br />
-15 dBµV bis 1 GHz erreicht.<br />
Die Unterdrückung der Harmonischen<br />
im Beispiel von Bild<br />
2 beträgt in diesem Fall 97,7<br />
dB. Im unteren Bereich sieht<br />
26 hf-praxis 3/<strong>2018</strong>
Titelstory<br />
Bild 6: Blockschaltbild eines EMV-Zeitbereichsmesssystem TDEMI X<br />
man deutlich das Rauschen des<br />
Signalgenerators.<br />
Ein weiteres typisches Beispiel<br />
ist die Messung der Oberwellen<br />
eines 2,4 GHz Trägers. Diese<br />
Messung ist in Bild 3 dargestellt.<br />
Bei der Messung kann<br />
man gut erkennen, dass man mit<br />
dem TDEMI X Messempfänger<br />
einen möglichen Oberwellengehalt<br />
eines WLAN-Signals bei<br />
2,4 GHz mit über 90 dBc messen<br />
kann. Des Weiteren ist der<br />
Rauschboden derart niedrig, so<br />
dass man auf einen externen<br />
Vorverstärker verzichten kann.<br />
Auch der Einsatz eines externen<br />
Filters kann hierbei entfallen.<br />
Es ist lediglich erforderlich,<br />
eine gute Antenne sowie verlustarme<br />
Kabel im Test-Setup zu<br />
verwenden.<br />
Vergleich der Dynamik mit<br />
analogem Superheterodynempfänger<br />
Bei der Emissionsmessung von<br />
Nebenaussendungen (engl. spurious<br />
emissions measurements)<br />
ist es erforderlich, dass der verwendete<br />
Messempfänger eine<br />
sehr hohe Dynamik besitzt.<br />
Dabei ist von entscheidender<br />
Bedeutung, dass der Messempfänger<br />
eine möglichst hohe<br />
Unterdrückung von sog. Nebenempfangsstellen<br />
aufweist. Der<br />
Abstand zwischen Hauptträger<br />
und Nebenempfangsstellen<br />
wird in diesem Zusammenhang<br />
als nutzbarer Dynamikbereich<br />
bezeichnet.<br />
In Bild 5 ist eine solche Messung<br />
an einem klassischen Messempfänger<br />
dargestellt. Zur Prüfung<br />
des Messempfängers wurde ein<br />
Sinussignal bei 2,4 GHz eingespeist.<br />
Man kann hier deutlich<br />
erkennen, dass der Messempfänger<br />
Nebenempfangsstellen<br />
bei ca. 1,8 GHz zeigt und damit<br />
ein nutzbarer Dynamikbereich<br />
von lediglich ca. 50 dB zur Verfügung<br />
steht. Dieser Dynamikbereich<br />
ist für typische Funkmessungen<br />
sehr knapp und man wird<br />
daher zusätzlich ein Notch-Filter<br />
zur besseren Unterdrückung verwenden<br />
müssen.<br />
Fazit: Vorselektion<br />
Eine Vorselektion kann stets die<br />
Eigenschaften eines Messempfängers<br />
nochmals verbessern.<br />
Allerdings gibt es viele Parameter<br />
mehr, welche die Gesamtperformance<br />
eines Empfängers<br />
bestimmen. Hochwertige Giga-<br />
Sample ADCs, wie sie beim<br />
TDEMI X eingesetzt werden,<br />
bieten z. B. eine höhere Dynamik<br />
als dies mit einem Mischer<br />
und breitbandiger ZF technisch<br />
überhaupt möglich ist. Setzt man<br />
vor diese ADCs noch zusätzlich<br />
eine zuschaltbare Vorselektion,<br />
so kann man eine Performance<br />
erreichen, welche andere<br />
Lösungen hinsichtlich Dynamik<br />
und Geschwindigkeit übertrifft.<br />
Funktionsweise<br />
TDEMI X<br />
Das empfangene Signal wird<br />
im Basisband (Frequenzbereich<br />
DC - 1 GHz) mittels einer<br />
hochlinearen Analog-Digital-<br />
Vergleich der Betriebsarten<br />
Superheterodyn und FFTbased<br />
Measuring Instrument<br />
Zum Vergleich der beiden<br />
Betriebsarten „FFT-based Measuring<br />
Instrument“ und „Superheterodyn“<br />
wurde ein Sinussignal<br />
mit einem Pulssignal<br />
kombiniert und die Messung in<br />
beiden Betriebsarten durchgeführt.<br />
Die Abweichungen beim<br />
Träger betragen 0,00 dB. Die<br />
Abweichungen der Anzeige des<br />
Breitbandpulses betragen 0,16<br />
dB. Die maximale Abweichung<br />
von 0,16 dB bei Pulsen ist deutlich<br />
geringer als die Unsicherheit<br />
der Quelle. Beim Sinussignal<br />
existiert erwartungsgemäß<br />
keine Abweichung. Das Ergebnis<br />
der Untersuchung ist in Bild 4<br />
dargestellt.<br />
Bild 7: Mehrkanalmessempfänger - Umsetzer, Filterbank, Dezimator und Detektor<br />
hf-praxis 3/<strong>2018</strong> 27
Titelstory<br />
Bild 8: Schneller klassischer Messempfängermodus<br />
Frequenzbereich Band Scanzeit analoger Empfänger ca. Scanzeit TDEMI X ca.<br />
9 kHz - 150 kHz A 24 Minuten 1s<br />
150 kHz - 30 MHz B 1:40 Stunden 1s<br />
30 MHz - 300 MHz C 1:30 Stunden 1s<br />
30 MHz - 1 GHz C/D 5:25 Stunden 3s<br />
Tabelle 3: Typische Scanzeiten Superhetempfänger im Vergleich zu TDEMI X mit Quasi-Peak und<br />
CISPR-AVG parallel<br />
Frequenzbereich Band Scanzeit analoger Empfänger ca. Scanzeit TDEMI X ca.<br />
1 GHz – 6 GHz E 50 s 0,4 s<br />
Tabelle 4: Typische Scanzeiten im Band E<br />
Frequenzbereich Band Dwell time Scanzeit TDEMI X<br />
1 GHz – 6 GHz E 0,1 ms 1,5 s<br />
Tabelle 5: Typische Scanzeiten im Band E<br />
Wandler-Einheit mit einer Rate<br />
von mehreren Gigasamples/<br />
Sekunde abgetastet und digitalisiert.<br />
Zusätzlich kommt im<br />
Front-End eine Vorselektion<br />
mit hochlinearen Vorverstärkern<br />
zum Einsatz. Für Messungen im<br />
Bereich oberhalb des Basisbands<br />
von 1 GHz wird eine sehr breitbandige<br />
Frequenzumsetzung mit<br />
integrierter Vorselektion eingesetzt.<br />
Die spektrale Darstellung<br />
des Messsignals kann einerseits<br />
digital superheterodyn oder<br />
mittels Kurzzeit-FFT erfolgen.<br />
Ein vereinfachtes Blockschaltbild<br />
der Funktionsweise eines<br />
TDEMI eXtreme (kurz TDEMI<br />
X) Messempfängers ist in Bild<br />
6 dargestellt. Durch das mehrstufige<br />
Analog-Digital-Wandler-System<br />
erfolgt die Digitalisierung<br />
des Messsignals in<br />
Gleitkommazahlarithmetik mit<br />
entsprechend hoher Dynamik.<br />
Hierzu werden nach neuestem<br />
Stand der Technik mehrere Analog-Digital-Wandler<br />
in Kombination<br />
eingesetzt.<br />
Dieses Verfahren ermöglicht es,<br />
einen äquivalenten Dynamikbereich<br />
von ca. 22 Bit zu erreichen,<br />
womit es einerseits möglich ist<br />
eine sehr gute Sensitivität von z.<br />
B. ca. -25 dBµV (Rauschboden<br />
in CISPR Band B) zu erreichen<br />
und andererseits gleichzeitig<br />
Pulse von mehreren Volt vollständig<br />
zu erfassen. Durch sehr<br />
leistungsfähige FPGAs mit einer<br />
Rechenleistung, welche jeweils<br />
ca. 200 handelsüblichen PCs entspricht,<br />
erfolgt die Auswertung<br />
in einer Bandbreite von bis zu<br />
645 MHz vollständig lückenlos<br />
in Echtzeit. Mit dem vorliegenden<br />
System können so bis zu<br />
64.000 Frequenzpunkte gleichzeitig<br />
gemessen werden. Zudem<br />
ist die Dynamik nochmals um<br />
ca. 25 dB gegenüber vorhergehenden<br />
Plattformen verbessert<br />
worden und der nutzbare Frequenzbereich<br />
für Applikationen<br />
bis hinauf zu 40 GHz erweitert.<br />
Vorselektion<br />
Im Eingangspfad des Empfängers<br />
befindet sich eine Vorselektion.<br />
Diese kann zugeschaltet<br />
werden und ermöglicht es, nochmals<br />
zusätzlich den Rauschboden<br />
und die Dynamik weiter zu<br />
verbessern. Bei standardmäßigen<br />
EMV-Messungen nach kommerziellen<br />
oder militärischen EMV-<br />
Standards ist die Zuschaltung<br />
der zusätzlichen Vorselektion<br />
nicht notwendig. Sollen allerdings<br />
sog. „out-of-band spurs“,<br />
insbesondere Harmonische von<br />
Funksignale ohne die Verwendung<br />
von externen Notchfiltern<br />
unterhalb von 1 GHz gemessen<br />
werden, so kann durch Zuschalten<br />
der Vorselektion die Dynamik<br />
hierfür nochmal deutlich<br />
verbessert werden.<br />
Mehrkanalempfänger – FFT<br />
Durch die Kombination von<br />
Kurzzeit-FFT und digitalem<br />
Superheterodynmodus kann<br />
nun gleichzeitig, über ein ganzes<br />
Band von 645 MHz, an allen<br />
Frequenzpunkten die Messung<br />
mit Quasi-Peak und CISPR-<br />
Average Detektoren durchgeführt<br />
werden. Technisch wird<br />
dies durch eine hochgradige<br />
Parallelisierung erreicht. Die<br />
28 hf-praxis 3/<strong>2018</strong>
Titelstory<br />
Bild 9: Emissionsmessung des Bandbereichs 30 MHz – 6 GHz in Echtzeit (Peak Detektor)<br />
Kurzzeit-FFT ist hierbei einer<br />
der mathematischen Bausteine,<br />
der es ermöglicht Berechnungen<br />
auf effiziente Weise durchzuführen<br />
und Symmetrieeigenschaften<br />
auszunutzen. Die gem. CISPR<br />
16-1-1 erforderlichen Detektoren<br />
müssen an allen Frequenzpunkten<br />
vollständig parallel<br />
realisiert werden, was zu sehr<br />
hohen Anforderungen an die<br />
Rechenleistung führt. Ein vereinfachtes<br />
Blockschaltbild einer<br />
Kombination von Kurzzeit-FFT<br />
und Mehrkanalempfänger ist in<br />
Bild 7 dargestellt. Das TDEMI<br />
X enthält eine Vielzahl solcher<br />
Funktionsblöcke.<br />
Auch ein Echtzeitspektrumanalysator<br />
ist im TDEMI X bereits<br />
standardmäßig integriert, welcher<br />
an bis zu allen 64.000 Frequenzpunkten<br />
eine Messung<br />
gemäß einer Zero-Span Messung<br />
eines herkömmlichen Spektrumanalysators<br />
an einem einzigen<br />
Frequenzpunkt durchführen<br />
kann. Der Echtzeitspektrumanalysator<br />
des TDEMI X vereint<br />
damit auf einzigartige Weise die<br />
Vorteile der Zero-Span Funktion<br />
mit der Möglichkeit diese an bis<br />
zu 64000 Frequenzen gleichzeitig<br />
durchführen zu können.<br />
Der klassische Empfängermodus<br />
ermöglicht es, im Gegensatz<br />
zum FFT-Modus die Schrittweite<br />
frei zu wählen, sowie eine kontinuierliche<br />
Messung an einzelnen<br />
Frequenzpunkten durchzuführen.<br />
Dieser Modus verwendet eine<br />
analoge und digitale Superheterodynstufe.<br />
Durch eine<br />
interne Pipeline-Architektur und<br />
einen internen Speicher, welcher<br />
Frequenz punkte mit einer<br />
maximalen Geschwindigkeit<br />
von mehr als 200 Mio. Punkte<br />
pro Sekunde verarbeiten kann,<br />
sind somit extrem schnelle Messungen<br />
auch im klassischen Empfängerbetrieb<br />
möglich. So dauert<br />
z. B. ein Receiver Scan von<br />
1 bis 18 GHz nur ca. 4 Sekunden.<br />
Dies entspricht wiederrum<br />
einer deutlichen Beschleunigung<br />
gegenüber herkömmlichen Empfängern.<br />
Ein Vergleich zwischen einem<br />
konventionellen Superheterodyn-Messempfänger<br />
und dem<br />
schnellen klassischen Empfängermodus<br />
ist in Bild 8 dargestellt.<br />
Während der konventionelle<br />
Empfänger große Totzeiten<br />
durch Verarbeitung des Signals<br />
und Initialisierung eines neuen<br />
Scans hat, werden durch eine<br />
Pipeline-Architektur eine nahezu<br />
parallele Messung und Verarbeitung<br />
möglich. Der Vorteil für<br />
EMV Messungen sind kurze<br />
Messzeiten auch im klassischen<br />
Modus und geringe Totzeiten, so<br />
dass Emissionen oder Signale<br />
nicht übersehen werden.<br />
Erreichte Scanzeiten FFTbased<br />
Measuring Instrument<br />
Üblicherweise werden Emissionsmessungen<br />
nach zivilen<br />
Normen mit dem Quasi-Peak-<br />
Detektor durchgeführt. Typische<br />
Scanzeiten für die Emissionsmessungen<br />
mit dem Quasi-Peak-<br />
Detektor unter Verwendung<br />
eines Superheterodynempfängers<br />
sind in Tabelle 3 exemplarisch<br />
dargestellt und mit dem<br />
TDEMI X (mit 645 MHz Echtzeitbandbreite)<br />
verglichen:<br />
In Tabelle 4 sind die Scanzeiten<br />
für typische Messungen mit dem<br />
Peak und Average Detektor unter<br />
der Verwendung einer typ. Verweildauer<br />
von 10 ms im Band<br />
E angegeben<br />
Erreichte Scanzeiten in der<br />
Betriebsart Superhet<br />
Neue Empfänger verfügen auch<br />
über eine sehr schnellen Superheterodynmodus.<br />
Dieser Modus<br />
wurde durch leistungsfähige<br />
Hardware gegenüber klassischen<br />
analogen Empfängern deutlich<br />
beschleunigt. Es ergeben sich<br />
exemplarische Scanzeiten für<br />
Band E, wie in Tabelle 5 zu<br />
sehen ist.<br />
Emissionsmessungen<br />
Der TDEMI X Messempfänger<br />
ist sowohl im Empfängerbetrieb<br />
als auch im Echtzeit-Spektrogrammbetrieb<br />
vollständig norm-<br />
Schneller klassischer<br />
Messempfängermodus<br />
Bild 10: Emissionsmessung des Bandbereichs 30 MHz – 6 GHz in Echtzeit (Mittelwert Detektor)<br />
hf-praxis 3/<strong>2018</strong> 29
Titelstory<br />
konform und kann daher in beiden<br />
Betriebsarten für Full Compliance<br />
Messungen eingesetzt<br />
werden. Der Spektrogrammmodus<br />
vereint die Vorteile des<br />
Single-Frequency-Modus eines<br />
klassischen Messempfängers<br />
mit der Möglichkeit, die Messung<br />
an allen Frequenzpunkten<br />
über einen Bandbereich von 645<br />
MHz in Echtzeit durchzuführen.<br />
Die Timing Analyse des Signals<br />
oder Prüflings kann während<br />
oder nach der Messung an einem<br />
oder mehreren Frequenzpunkten<br />
durchgeführt werden. Selbstverständlich<br />
können alle Betriebsarten<br />
ferngesteuert werden, um<br />
z. B. Abnahmemessungen voll<br />
zu automatisieren und die Daten<br />
für Dokumentationszwecke zu<br />
exportiert.<br />
Multi-GHz Echtzeitscanning<br />
Das TDEMI X ermöglicht es<br />
Echtzeitmessungen über mehrere<br />
GHz durchzuführen. Diese<br />
Technologie wurde 2016 für den<br />
Spektrumanalyzermodus erstmalig<br />
der Fachwelt vorgestellt. So<br />
ist es nun auch möglich dies im<br />
Receiver Modus durchzuführen,<br />
wobei hierzu außerdem zwei parallele<br />
CISPR-Detektoren aktiviert<br />
werden können. Durch die<br />
hohe Dynamik wird die Einhaltung<br />
der CISPR 16-1-1 2015 Ed.<br />
5.0 gewährleistet. In Bild 9 ist<br />
eine Beispielmessung für den<br />
Frequenzbereich 30 MHz – 6<br />
GHz dargestellt. Die zeitliche<br />
Auflösung des Spektrogramms<br />
beträgt ca. 100 ms.<br />
In Bild 10 ist die gleiche Messung<br />
mit dem Mittelwert-Detektor<br />
dargestellt. Man kann hier<br />
erkennen, dass zum einen die<br />
Pegel nicht stationärer Störer<br />
niedriger sind, aber auch das<br />
zeitliche Verhalten zwischen<br />
Peak und Average variiert. Die<br />
exzellente Dynamik zeigt sich<br />
unter anderem auch daran, dass<br />
der Spektralbereich 30 MHz –<br />
2.5 GHz mit diversen Signalen<br />
eng besetzt ist, allerdings oberhalb<br />
von 3 GHz gleichzeitig auch<br />
keine Oberwellen dieser Signale<br />
vorhanden sind.<br />
Zusammenfassung<br />
Moderne Messempfänger wie<br />
das TDEMI eXtreme können<br />
die Messzeiten deutlich verringern<br />
und bieten hohe Echtzeitbandbreiten<br />
von bis zu 645 MHz<br />
mit Quasi-Peak. Darüber hinaus<br />
können mit Peak und Mittelwert<br />
Echtzeitmessungen gemäß CISPR<br />
16-1-1 über einen Bandbereich<br />
von mehreren GHz erfolgen.<br />
Die Eingangsstufe wurde ausgelegt,<br />
um den strengen Anforderungen<br />
der CISPR 16-1-1 Ed.<br />
5.0 2015 in allen Betriebsarten<br />
vollständig zu genügen. Zusätzlich<br />
kann eine weitere Vorselektion<br />
verwendet werden, um die<br />
Dynamik noch weiter zu erhöhen,<br />
beispielsweise für die Messung<br />
von Harmonischen eines<br />
Funksignals. Zusätzlichen bieten<br />
solche neuartigen Geräte einen<br />
schnellen klassischen Empfängermodus,<br />
mit dem man auch<br />
in dieser Betriebsart eine hohe<br />
Messgeschwindigkeit erreicht.<br />
Der Unterschied in der Anzeige<br />
zwischen den Betriebsarten ist<br />
besser als die Genauigkeit kommerziell<br />
erhältlicher Sinus und<br />
Pulsgeneratoren. Herkömmliche<br />
Messempfänger mit aufgesetzter<br />
FFT-Funktion zeigen<br />
Abweichungen von bis zu 3 dB<br />
zwischen klassischem Modus<br />
und FFT-Modus und besitzen<br />
einen Eingangspegelbereich,<br />
welcher üblicherweise geringer<br />
als die Anforderungen der<br />
CISPR 16-1-1 Ed. 5.0 2015 ist.<br />
Neue moderne zeitgemäße Empfänger<br />
mit Gigasample ADC und<br />
hoher Echtzeitbandbreite bieten<br />
hingegen eine hohe Dynamik in<br />
allen Betriebsarten nahezu keine<br />
Abweichungen zwischen FFT<br />
Modus und klassischem Empfängermodus.<br />
Solche Empfänger<br />
können vielseitig eingesetzt<br />
werden. Dabei sind sowohl EMV<br />
Messungen als auch Funkmessungen<br />
möglich. Zusammen mit<br />
der 64 Bit Automatisierungssoftware<br />
EMI64k können alle<br />
Betriebsarten ferngesteuert werden.<br />
Es ist damit möglich, Prüflinge<br />
über alle Abstrahlwinkel<br />
in kürzester Zeit vollständig zu<br />
charakterisieren und gleichzeitig<br />
2D- und 3D- Richtdiagramme<br />
Referenzen<br />
zu erstellen. Hierbei wird die<br />
Testzeit signifikant verkürzt<br />
und man erhält parallel dazu<br />
deutlich mehr Informationen<br />
über das Emissionsverhalten<br />
des Prüflings. Auch kann man<br />
selbstverständlich die Messung<br />
in der herkömmlichen Art und<br />
Weise durchführen. So kann<br />
man bei Bedarf jederzeit mittels<br />
Peak-Detektor vorscannen und<br />
anschließend einzeln nachmessen.<br />
Weiter kann man auch beide<br />
Verfahren kombinieren, d. h. z.<br />
B. eine Vormessung mit Quasi-<br />
Peak im FFT-Modus mit Scanzeiten<br />
von ca. 3s durchführen<br />
und anschließend z. B. an einzelnen<br />
kritischen Frequenzen<br />
nochmals im klassischen Modus<br />
eine Nachmessung durchführen.<br />
Ein solches Messgerät ist äußerst<br />
wirtschaftlich, da es Messzeiten<br />
verkürzt, Fehlmessungen vermeidet<br />
und in der Analyse hilft<br />
EMV-Störquellen schnell und<br />
sicher zu identifizieren und hilft<br />
so, zusätzlich die Wirtschaftlichkeit<br />
im Laborbetrieb deutlich zu<br />
erhöhen. ◄<br />
[1] S. Braun und A. Frech<br />
645 MHz Echtzeitbandbreite für Full-Compliance-Messungen mit dem TDEMI X.<br />
In hf-praxis 3/2016, Fachzeitschrift für HF- und Mikrowellentechnik, Mrz. 2016, Seite 44-47..<br />
Link zum Artikel http://www.beam-verlag.de/app/download/24071892/HF-Praxis+3-2016+III.pdf<br />
[2] CISPR16-1-1 Ed 5.0, Specification for radio disturbance and immunity measuring apparatus and<br />
methods Part 1-1: Radio disturbance and immunity measuring apparatus – Measuring apparatus. International<br />
Electrotechnical Commission, 2015.<br />
[3] S. Braun, M. Aidam, P. Russer<br />
Development of a multiresolution time domain EMI measurement system that fulfills CISPR 16-1-1.<br />
International Symposium on Electromagnetic Compatibility, 8-12 Aug. 2005, Chicago. Braun, M. Aidam<br />
and P. Russer<br />
[4] S. Braun und A. Frech Anforderungen der CISPR 16-1-1 an Messempfänger, Spektrumanalysatoren<br />
und FFT-basierende Messinstrumente In EMC Europe Guide 2013, Interference Technology - The International<br />
Journal of Electromagnetic Compatibility, Dec., 2012, pages 66-73<br />
[5] S. Braun und A. Frech<br />
Anwendung der EMV Zeitbereichsmesstechnik für Schienenfahrzeuge und E-Mobility.<br />
emv 2016 – Internationale Fachmesse und Kongress für Elektromagnetische Verträglichkeit, Düsseldorf,<br />
Germany, Feb 23-25, 2016. Ausgezeichnet mit dem BEST PAPER AWARD 2016.<br />
[6] ETSI EN 300 328 V2.1.1, Wideband transmission systems; Data transmission equipment operating<br />
in the 2,4 GHz ISM band and using wide band modulation techniques; Harmonised Standard covering<br />
the essential requirements of article 3.2 of Directive 2014/53/EU, European Telecommunications Standards<br />
Institute 2016<br />
[7] S. Braun und A. Frech<br />
Höchste Prüfqualität von EMV-Messungen durch Normgerechte Messung an allen Frequenzen.<br />
In SMT emv-esd, Fachzeitschrift für ADVANCED PACKAGING & ELEKTRONIKFERTIGUNG, Nov.,<br />
2016, Seite 44-48<br />
