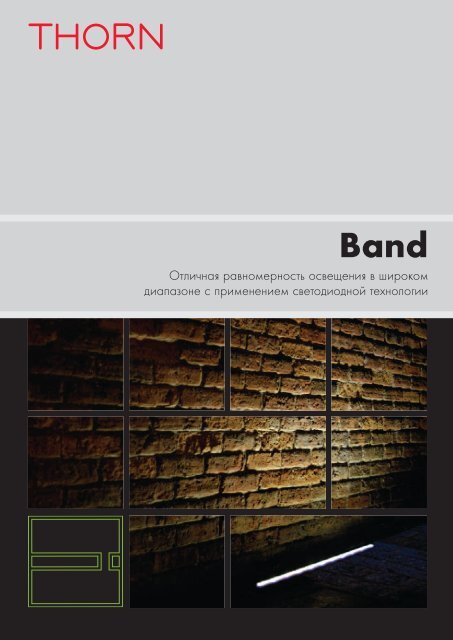

Band - Thorn

Band
Отличная равномерность oсвещения в широком
диапазоне с применением светодиодной технологии

Благодаря разработкам в области светодиодной
технологии и собственным достижениям компании
Thorn была разработана новаторская серия линейных
светильников Band, сочетающая в себе превосходный
дизайн и отличные световые характеристики
Band – это новая серия линейных светильников для подсветки фасадов и
декоративного освещения, предназначенная для скрытой установки на
уровне земли. Уникальный отражатель и широкая цветовая гамма позволяет
значительно расширить область применения данных светильников.
Светильники Band производятся на основе современной светодиодной
технологии, которая обеспечивает превосходное равномерное освещение
в широком диапазоне без «эффекта пламени» и с исключительно низким
потреблением электроэнергии.
Преимущества светодиодов
Природа светодиодной технологии совершенно уникальна, и это позволяет
добиться такой производительности и таких функциональных возможностей,
которых нельзя достичь другими методами освещения.
«Band – это миниатюрная линейка светодиодов, излучающих свет, острый,
как лезвие бритвы, который идеален для освещения стен.» – Патрик Риму
• Компактный размер – гибкость дизайна
• Длительный срок службы
• Снижение эксплуатационных расходов
• Высокий КПД
• Низкая потребляемая мощность
• Низкое рабочее напряжение
• Холодный луч, отсутствие ультрафиолетового излучения,
мгновенное включение
• Высокие оптические характеристики и управление световым потоком
• Широкий выбор цветов света
• Динамическое изменение цвета
• Регулировка силы света
2

Band
Отличное равномерное освещение
в широком диапазоне
Дизайнер: Патрик Риму
• Новейшая уникальная система
отражения, обеспечивающая
высокую световую отдачу
и равномерность освещения
• Тонкий стильный линейный
дизайн
• Степень защиты IP67
• Широкая цветовая гамма света
• Возможность изменения цвета
в спектре RGB
• Специальные кронштейны для
настенного крепления
позволяют регулировать угол
направления света
• Имеется специальный корпус
для скрытой установки в земле
• Закаленное стекло
Возможность точной настройки
прибора в месте установки
позволяет обеспечить необходимое
распределение света.
Версии Band RGB поставляются
без системы управления RGB.
Этими версиями можно управлять
с помощью контроллера RGB,
который при необходимости
дополняется усилителем.
Контроллер и усилитель
заказываются отдельно.
Лампы
Светодиоды (готовый блок с
10 светодиодами)
Материалы/отделка
Корпус и рама: алюминиевые,
литье под давлением,
текстурированное серое
порошковое покрытие
(близкое к RAL 9007).
По запросу возможна поставка
светильников других цветов RAL.
Отражатель: алюминий Bandoxal
(анодированный).
Заглушки: алюминий
(для накладных версий) или
литой под давлением алюминий
(для встраиваемых версий).
Стекло: закаленное стекло 6 мм.
Уплотнение: силикон.
Кронштейны: гальванизированная
сталь, окрашенная серой
порошковой краской
(близкая к RAL 9007).
Корпус для встраиваемых версий:
нержавеющая сталь.
Монтаж
Накладной или встраиваемый.
Максимальное расстояние
между источником света
и трансформатором – 86м.
Поставляется с предварительно
установленным кабелем длиной
200 мм (2x1,0 мм 2 ), подключенным
к трансформатору IP67.
Накладной монтаж: светильник
поставляется с 2 универсальными
скользящими кронштейнами
и крепежным элементом для
установки на стену с помощью
2 винтов M4. Расстояние между
светильником и стеной можно
регулировать. Трансформатор
крепится с помощью опоры
и 2 винтов M4 под светильником,
рядом с ним или сзади него.
Монтаж в земле: трансформатор
можно установить в скрытом
корпусе, который поставляется
вместе со светильником.
Монтаж в потолке: то же,
что монтаж в земле, но без
скрытого корпуса. Максимальная
глубина - 16 мм, минимальная
глубина - 5 мм, 1 уплотненный
вход для кабеля PG9 с клеммной
колодкой на 2x1,5 мм 2 макс.
для кабеля с внешним
диаметром 5,5-9 мм с круглым
сечением. Возможна сквозная
проводка. Статическая весовая
нагрузка: 500 кг.
Стандарты
Разработаны и изготовлены
в соответствии со стандартом
EN60598
Электрооборудование класса II
Ta -20/+40°C
Ударопрочность 5 Нм
IP67
Спецификация
В спецификации указать: Линейный
светодиодный светильник для
наружной установки, накладной
или встроенный, IP67.
Светодиодный источник света
с возможностью выбора цвета
или спектра RGB поставляется
с внешним трансформатором,
устанавливаемым на расстоянии
максимум 86м от светильника.
Thorn Band.
3

Применение
Светильники Band способны производить
множество потрясающих эффектов при
освещении прилегающей территории
здания или его фасада
4

Применение
• Настенный монтаж – освещение
• Скрытый в земле – освещение или направляющие огни, указатели
• Скрытый в стене – направляющие огни, указатели
• Поверхностный монтаж – освещение
Цвета
Для светильников Band можно выбрать следующие цвета светодиодов:
• Белый
• Синий
• Красный
• Желтый
• Зеленый
Кроме того, с помощью Band RGB можно добиться эффектного
изменения цвета. Этими версиями можно управлять с помощью
контроллера RGB, который при необходимости дополняется
усилителем RGB. Контроллер RGB и усилитель RGB следует
заказывать отдельно.
Copyright: Patrick Rimoux
5

Руководство по оформлению заказа,
фотометрические данные и размеры
Версия для накладного монтажа
Трансформатор
2.0m
50
1.5
12 lux
Версия для скрытого монтажа
50
1010 240
66
1.0
0.5
24 lux
58 lux
116 lux
233 lux
90˚
WALL
107
0
1m 0.5 0 0.5 1m
0.15m
1058
85
Светодиоды Band
Расстояние: 0,15 Освещенная область: 2x2 м Цвет: белый
Светодиодов на метр: x10 Угол наклона: 90°
Инструкции по оформлению заказа
Описание Вес (кг) Код SAP
Накладной
BAND MWA WHI 1M 2,5 96200712
BAND MWA BLU 1M 2,5 96200713
BAND MWA RED 1M 2,5 96200714
BAND MWA YEL 1M 2,5 96200715
BAND MWA GRN 1M 2,5 96200716
BAND MWA RGB 1M 5,1 96220059
Встроенный
BAND MRE WHI 1M 5,1 96200717
BAND MRE BLU 1M 5,1 96200718
BAND MRE RED 1M 5,1 96200719
BAND MRE YEL 1M 5,1 96200720
BAND MRE GRN 1M 5,1 96200721
BAND MRE RGB 1M 5,1 96220061
Все стандартные коды,
указанные в этой брошюре,
относятся к изделиям, в которых
трансформатор устанавливается
справа от светильника.
Из-за асимметричного
распределения этот светильник
можно установить только одним
способом: отражатель направлен
к стене, а трансформатор
установлен справа от изделия.
Светорегуляторы
PLANE/BAND - КОНТРОЛЛЕР RGB 1 96200722
PLANE/BAND - УСИЛИТЕЛЬ RGB 1 96200723
WHI - белый, BLU - синий, RED - красный, YEL - желтый, GRN - зеленый,
RGB - изменение цвета в спектре RGB
6

Контактная информация
Thorn Lighting Group
Представительство в Москве
103030, Россия, г.Москва
Новослободская ул., 21
БЦ «Новослободская 21»
Офис 406
Тел: + 7 (095) 981 35 41
Факс: + 7 (095) 981 35 42
E-mail: office.moscow@thorn.ru
Представительство в Санкт-Петербурге
191104 Россия г. Санкт-Петербург
Артиллерийская ул., 1
БЦ «Европа Хаус»
Офис 415
Тел: +7 (812) 718 81 12
+7 (812) 718 81 14
Факс: +7 (812) 718 81 19
E-mail: office.petersburg@thorn.ru

Lighting people and places
Компания Thorn Lighting постоянно разрабатывает и совершенствует свою продукцию. Все описания,
иллюстрации, чертежи и спецификации в этой публикации представляют только общие детали и не будут
составлять часть какого-либо контракта. Сохраняется право изменять спецификации без предварительного
уведомления или официального объявления. Все товары, предлагаемые компанией, поставляются
согласно Общим условиям продаж компании, экземпляр которых предоставляется по требованию.
Все измерения даны в миллиметрах, а вес – в килограммах, если только не оговорено иное.
Номер публикации: 267(RU) Дата публикации: 08/05
