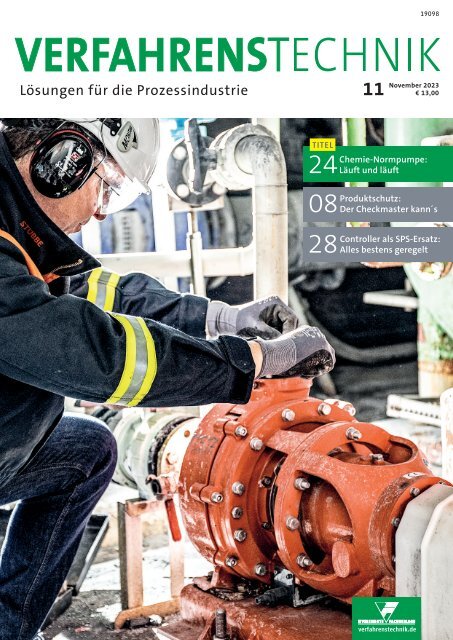

19098<br />
<strong>11</strong><br />
November <strong>2023</strong><br />
€ 13,00<br />
TITEL<br />
24 Chemie-Normpumpe:<br />
Läuft und läuft<br />
08 Produktschutz:<br />
Der Checkmaster kann ´s<br />
28<br />
Controller als SPS-Ersatz:<br />
Alles bestens geregelt<br />
verfahrenstechnik.de
WIR MACHEN NICHT HUNDERT<br />
SACHEN. WIR MACHEN<br />
EINEN RADARSENSOR FÜR ALLES.<br />
THE 6X ®<br />
Was auch immer Sie messen wollen, welche Frequenz auch immer Sie<br />
verwenden: Der VEGAPULS 6X kann alles. Sagen Sie uns einfach, was Sie<br />
brauchen. Und wir machen es einfach. Indem wir unseren neuesten Radar-<br />
Füllstandsensor an Ihre Bedürfnisse anpassen. Damit ist die Frage „Welcher<br />
Sensor ist der Richtige?“ irrelevant – und Ihr Leben viel einfacher.<br />
VEGA. HOME OF VALUES.<br />
www.vega.com/radar<br />
SPS – smart production solutions, Halle 7A, Stand 102
EDITORIAL<br />
NICHT<br />
SELBSTVERSTÄNDLICH<br />
NEU: Edelstahl-Montage-<br />
System EMS<br />
... die Alternative zur<br />
Schweißverbindung<br />
Wir benutzen Wasser privat zum Kochen, Waschen und Spülen. In der<br />
Industrie wird es für vielfältige Zwecke eingesetzt, zum Beispiel zum<br />
Reinigen oder für die Getränkeherstellung. Aber Wasser ist noch viel mehr.<br />
Es ist Grundstoff all uns bekannten Lebens und dementsprechend wichtig.<br />
Trotzdem behandeln wir das wertvolle Gut, als wäre es etwas Selbstverständliches.<br />
Ein Beispiel? Den Begriff<br />
WASSER DEN<br />
NOTWENDIGEN<br />
RESPEKT ZOLLEN<br />
CO 2<br />
-Fußabdruck kennen viele (manche<br />
sogar ihren eigenen) aber wer kennt seinen<br />
Wasserfußabdruck? Der ergibt sich aus der<br />
direkten und indirekten Wassernutzung.<br />
Für Deutschland beträgt er laut Umweltbundesamt<br />
insgesamt rund 219 Milliarden m 3 pro Jahr. Damit hinterlässt<br />
jeder Bundesbürger einen Wasserfußabdruck von 2.628 m³ jährlich und<br />
7.200 Liter täglich. Eine ganze Menge, wie ich finde.<br />
Ich trinke etwa zwei Liter Wasser am Tag, wasche mich mit etwa fünfzig<br />
Liter täglich (Duschen und Händewaschen). Plus Toilettenspülung komme<br />
ich auf vielleicht 100 Liter am Tag (grob überschlagen). Wo sind nun die anderen<br />
7.100 Liter? Sie werden rechnerisch auf jeden Bundesbürger verteilt.<br />
Zum Beispiel beziehen Energieversorger ihr Kühl- und Prozesswasser aus<br />
Flüssen, Seen und Talsperren, genauso wie Industrieunternehmen und das<br />
verarbeitende Gewerbe. Die Trinkwasserversorger hingegen decken ihren<br />
Bedarf zu gut 70 % aus Grund- und Quellwasser. Neben diesen direkten<br />
Wasserentnahmen nutzen wir auch noch indirekt Wasser, durch den Konsum<br />
von landwirtschaftlichen Produkten wie Obst, Gemüse und Getreide.<br />
Denn auch Landwirte entnehmen Wasser zur Beregnung ihrer Acker- und<br />
Gemüseflächen vornehmlich aus Grund- und Quellwasser. Alles<br />
zusammengerechnet und auf den einzelnen Bürger verteilt, sind<br />
wir dann bei 7.200 Litern täglich.<br />
By the way: Wasser ist nicht nur wertvoll, sondern auf seine<br />
Weise auch härter als ein Stein. Legen Sie den mal in einen<br />
Fluss, der Stein ist bearbeitet (irgendwann). Andersrum<br />
funktioniert das nie.<br />
Einfach – Montage ohne<br />
Spezialkenntnisse mit nur<br />
einem Werkzeug<br />
Schnell – deutliche Zeitersparnis<br />
durch Montage von<br />
vorgefertigten Baugruppen<br />
ohne Nacharbeit<br />
Flexibel – leicht montierbar /<br />
demontierbar / wiederverwendbar<br />
Stabil – hochfester Innenspannmechanismus<br />
Vielseitig – für Rundrohr und<br />
Vierkantrohr verfügbar<br />
Korrosionsgeschützt – alle<br />
Einzelteile aus Edelstahl<br />
Eine geduldige Lektüre<br />
wünscht Ihnen<br />
Nachhaltig – sortenreines<br />
Recycling möglich<br />
Guido Matthes<br />
Redakteur<br />
VERFAHRENSTECHNIK<br />
Jetzt mehr<br />
erfahren:<br />
www.rk-rose-krieger.com
42<br />
EDITORIAL<br />
03 Nicht selbstverständlich<br />
PERSPEKTIVE<br />
06 Material für Mineralwasser<br />
NACHRICHTEN<br />
07 Aktuelles aus der Branche<br />
VERFAHREN UND ANLAGEN<br />
08 Produktschutz:<br />
Der Checkmaster kann ´s<br />
MESSESPECIAL BRAUBEVIALE<br />
10 Sauerstoffaufnahme in der Abfüllung:<br />
Bitte bloß kein Sauerstoff<br />
12 Anlagen für den Brauprozess:<br />
Erst nachhaltig brauen, dann trinken<br />
14 Aufbereitungsanlage:<br />
Mit Umkehrosmose zu perfektem Brauwasser<br />
Lena Arnold<br />
arbeitet bei Igus als<br />
Kunststoffingenieurin<br />
TITEL<br />
24<br />
TITELSTORY<br />
24 Chemie-Normpumpe:<br />
Läuft und läuft<br />
KOMPONENTEN UND SYSTEME<br />
16 75 Jahre: Vom Glasthermometer-Hersteller<br />
zum Weltkonzern – Teil 2<br />
18 Die Staubfänger – Teil 2<br />
20 Genau dosieren und sogar Energie sparen<br />
21 Marktplatz: Produkte, Technologien, Trends<br />
22 Quantm-Sprung für die Doppelmembranpumpe<br />
Anzeige: STÜBBE GmbH & Co. KG<br />
MESSEN, REGELN, AUTOMATISIEREN<br />
28 Controller als SPS-Ersatz:<br />
Alles bestens geregelt<br />
30 Flüchtiges richtig überwachen<br />
32 Marktplatz: Produkte, Technologien, Trends<br />
<br />
Lesen Sie in unserer Titelstory, warum die Chemie-<br />
Normpumpe Anwendungsgrenzen verschoben hat<br />
4 VERFAHRENSTECHNIK <strong>2023</strong>/<strong>11</strong> www.verfahrenstechnik.de
08<br />
10<br />
NEU UND NACHHALTIG<br />
34 Klima- und Umweltschutz<br />
in der Prozessindustrie<br />
BETRIEBSTECHNIK<br />
36 Doppelter Dreh<br />
39 Professionelles Absaugen schützt<br />
40 Abwasser effektiv behandeln<br />
40<br />
PERSÖNLICH<br />
42 INTERVIEW Kunststoffingenieurin<br />
Lena Arnold<br />
34 Impressum<br />
Clever. Schmal.<br />
Steckbar.<br />
Überspannungsschutzsystem<br />
M-LB-4000<br />
Halle7AStand 4<strong>11</strong><br />
14.–16.<strong>11</strong>.<strong>2023</strong><br />
pepperl-fuchs.com/surge<br />
Leistungsstarker Schutzfür Anlagen,<br />
Menschen,Prozesseund Umwelt.
PERSPEKTIVE<br />
MATERIAL FÜR<br />
MINERALWASSER<br />
In Deutschland werden über zwölf Milliarden<br />
Liter Mineral- und Heilwasser abgefüllt. Hohe<br />
Anforderungen an gesicherte Hygiene, Qualität<br />
und Umweltverträglichkeit müssen dabei mit<br />
wirtschaftlicher Produktion in Einklang<br />
gebracht werden.<br />
W<br />
asser ist nicht gleich Wasser: Ursprung, Eigenschaften<br />
und Art der Aufbereitung entscheiden, um welches<br />
Wasser es sich handelt. Mineralwasser ist in<br />
Europa eine geschützte Bezeichnung für natürliches<br />
Grundwasser. Die deutsche Mineral- und Trinkwasserverordnung<br />
definiert es als „Wasser von ursprünglicher Reinheit aus<br />
unterirdischen, vor Verunreinigungen geschützten Wasservorkommen“.<br />
Es wird nach Art der weiteren Behandlung unterschieden<br />
in natürliches Mineralwasser, Heilwasser, Quellwasser und<br />
abgefülltes Wasser. Um dem Verbraucher Klarheit über die jeweilige<br />
Wasserqualität zu geben, ist in Deutschland gesetzlich vorgeschrieben,<br />
dass das Flaschenetikett Quellort, Inhaltsstoffe und<br />
den Namen des beauftragten Prüfinstituts angibt.<br />
Im Jahr 2022 wurden hierzulande 10,1 Milliarden Liter Mineralund<br />
Heilwasser verkauft – mehr als 500 verschiedene Mineralwässer<br />
sowie 35 Heilwässer. Ein Drittel davon war mit Kohlensäure<br />
(CO2) versetzt, wobei 42 Prozent nur eine geringe Menge<br />
enthielten. Kohlensäure entsteht durch die Reaktion von Kohlendioxid<br />
und Wasser. Einige Mineralwässer sind bereits mit natürlicher<br />
Quellkohlensäure versetzt.<br />
Für die gebotene Produktintegrität ist ein prozessübergreifend<br />
abgestimmtes System aus Edelstahlfiltern unterschiedlicher Feinheit<br />
von entscheidender Bedeutung. Das zulaufende Quellwasser<br />
wird mit einem 25 Mikron-Filter vorfiltriert. Wasser, das zur Verdünnung<br />
der CIP-Reagenzien eingesetzt wird, durchläuft zuvor<br />
eine Tiefenfiltration mit fünf Mikron-Filter. Die besonders kritische,<br />
sterile Endfiltration vor dem Abfüllen erfordert Membranfilter<br />
mit 0,2 Mikron Filterfeinheit. In Puffer- oder Speichertanks<br />
verhindern Tankentlüftungsfilter das Eindringen von Verunreinigungen<br />
aus der umgebenden Luft. Auch bei den Verbrauchsmaterialien<br />
führt an hochwertigem Edelstahl kein Weg vorbei.<br />
Prozess- und Lagerbehälter erfordern Edelstahlkonstruktionen<br />
von höchster Qualität. Modernste Fertigungstechnologien ergänzen<br />
die Anforderungen an hygienische, sterile Tanks gemäß den<br />
Richtlinien der European Hygienic Engineering & Design Group<br />
(EHEDG). Außerdem müssen auch die in den Tanks verwendeten<br />
Ventile, Dichtungen und Sensoren über eine EHEDG-Zertifizierung<br />
verfügen.<br />
Auch für Pumpen und Rührwerke, die bei der Mineralwasserherstellung<br />
eingesetzt werden, sind die Hygieneanforderungen<br />
höchst anspruchsvoll. Ob Drehkolbenpumpen, Flüssigkeitsring-<br />
Vakuumpumpen oder Peripheralradpumpen: Konformität mit<br />
allen geltenden Richtlinien für die Lebensmittelindustrie durch<br />
hygienische und hochreine Prozesse ist hier unerlässlich.<br />
Somit ermöglicht in allen Bereichen nichtrostender Stahl trotz<br />
ständigen Wasserkontakts und Einsatzes aggressiver Reinigungschemikalien<br />
die von der EHEDG geforderte hohe Korrosionsbeständigkeit<br />
und sorgt damit für reines Trinwasser.<br />
Bild: Informationszentrale Deutsches Mineralwasser (IDM)<br />
www.wzv-rostfrei.de<br />
6 VERFAHRENSTECHNIK <strong>2023</strong>/<strong>11</strong> www.verfahrenstechnik.de
NACHRICHTEN<br />
YONTEX: BEWÄHRTE MESSEN BÜNDELN IHRE KRÄFTE<br />
Die beiden international wichtigsten Messen der Getränke- und Liquid-<br />
Food-Industrie bündeln ihre Kräfte und verstärken damit ihre Position auf<br />
dem Weltmarkt: Die Drinktec aus München, Weltleitmesse für die Getränke-<br />
und Liquid-Food-Industrie, und die Nürnberger Braubeviale, die führende<br />
Investitionsgütermesse für die Getränkeindustrie in Europa, haben sich<br />
zum 1. Juli <strong>2023</strong> zum Joint Venture Yontex zusammengeschlossen.<br />
Yontex ist eine Tochtergesellschaft der Messe München und der Nürnberg<br />
Messe. Das Yontex-Team bündelt die Erfahrungen und das Herzblut der<br />
Teams der Messen Drinktec und Braubeviale. Mit diesen Synergien ist das<br />
neue Unternehmen mittendrin in der Getränke- und Liquid-Food-Industrie<br />
und bereit, gemeinsam neue Wege für zukunftsweisende Fach- und<br />
Weltleitmessen, Branchen-Events und digitale B2B-Formate zu eröffnen.<br />
www.yontex.com<br />
MESSE FÜR<br />
PROZESSAUTOMATION<br />
Driving the world<br />
Meorga veranstaltete diesmal<br />
im Oktober <strong>2023</strong> in der Sparkassen-Arena<br />
in Landshut eine<br />
Spezialmesse für Mess-,<br />
Steuerungs- und Regeltechnik,<br />
Prozessleitsysteme und<br />
Automatisierungstechnik. Auf<br />
der Messe zeigten rund<br />
160 Fachfirmen ihr Leistungsspektrum,<br />
Geräte und Systeme,<br />
Engineering- und Serviceleistungen<br />
sowie neue Trends im<br />
Bereich der Automatisierung.<br />
Darüber hinaus konnten sich<br />
die Besucher in 36 praxisnahen<br />
Fachvorträgen umfassend über<br />
den aktuellen Stand der<br />
MSR-Technik informieren. Die<br />
regelmäßig veranstalteten<br />
Messen wenden sich an<br />
Fachleute und Entscheidungsträger,<br />
die in ihren Unternehmen<br />
für die Optimierung der<br />
Geschäfts- und Produktionsprozesse<br />
entlang der gesamten<br />
Wertschöpfungskette verantwortlich<br />
sind. Die Besucherregistrierung<br />
erfolgt stets über<br />
die Internetseite. Hier lässt sich<br />
dann der Besucherausweis mit<br />
QR-Code ausdrucken, der zum<br />
kostenfreien Eintritt berechtigt.<br />
meorga.de<br />
Das perfekte Antriebssystem<br />
für die Getränkeindustrie<br />
MOVITRAC® advanced / MOVIGEAR® classic<br />
Der Umrichter MOVITRAC® advanced passt sich mit seinem Leistungsbereich<br />
von 0.25 – 315 kW und einem skalierbaren Funktionspaket flexibel an Ihre<br />
Anforderungen an. Ihr Allrounder für unterschiedliche Motoren, z. B. für die<br />
Antriebseinheit MOVIGEAR® classic.<br />
Ihre Vorteile auf einen Blick:<br />
• Auto-Inbetriebnahme in wenigen Sekunden<br />
• durchgängig steckbare Einkabeltechnik<br />
• Regelung von Synchron- und Asynchronmotoren ohne/mit Geber<br />
• Kommunikation mit gängigen Steuerungssystemen<br />
www.sew-eurodrive.de/movitrac-advanced<br />
www.sew-eurodrive.de/movigear-classic
PRODUKTSCHUTZ<br />
DER CHECKMASTER<br />
KANN´S<br />
Tabletten prüfen, auch unter Containment-<br />
Bedingungen – das leistet der neue Checkmaster CM-X.<br />
Anwender konnten ihn erstmals auf der Powtech <strong>2023</strong><br />
in Nürnberg in Aktion erleben.<br />
Die Tablettenproduktion genau unter Kontrolle – der<br />
Checkmaster CM-X von Maschinenbauspezialist<br />
Fette Compacting testet im Zusammenspiel mit den<br />
Tablettenpressen F10i, F20i und F30i der neuen i Serie<br />
Tabletten stichprobenartig und unter Containment-Bedingungen<br />
der Stufe OEB4. Auf der Powtech in Nürnberg stellte Fette<br />
Compacting den Tablettentester erstmalig der Öffentlichkeit vor.<br />
FEATURES FÜR PRÄZISESTE TESTS<br />
Die Maschine testet die produzierten Tabletten auf die Parameter<br />
Gewicht, Größe, Dicke sowie Bruchfestigkeit/ Härte. Damit<br />
ergänzt das Equipment das Programm der bereits bestehenden<br />
Tablettentestgeräte. Über das ergonomische Human-Machine-<br />
Interface (HMI) der neuen i Serie lässt sich der Checkmaster<br />
CM-X bequem bedienen und minimiert zugleich das Fehlerrisiko,<br />
da manuelle Dateneingaben entfallen. „Die Bedienung<br />
des Checkmaster CM-X über den HMI Terminal der Tablettenpressen<br />
unserer neuen i Serie führt zu einem vollständigen Datenaustausch<br />
zwischen Tablettenpresse und Tablettentester“, erläutert<br />
Axel Schroeter, Senior Product Manager von Fette Compacting.<br />
Zur Standardausstattung der neuen Maschine gehören die<br />
SmartFeed, CleanFeed und VibraFix. Hinter dem Begriff Smart-<br />
Feed steckt ein neues Vereinzelungs-System mit progressiv kontrollierter<br />
Rinne und automatischer Neigungsverstellung. So wird<br />
erreicht, dass immer nur eine Tablette in die Testvorrichtung fällt.<br />
Die Funktion CleanFeed reduziert den Tablettenstaub im Checkmaster<br />
erheblich. Die Abschirmung vom Unterdruck der Tablettenpresse<br />
während der Probenahme und Messung erfolgt dabei<br />
automatisch. VibraFix unterstützt die Längenausrichtung der<br />
Testtabletten, indem diese während der Prüfung auf ihre Bruchfestigkeit/Härte<br />
im Gerät präzise positioniert und stabilisiert<br />
werden.<br />
OPTIONALE FUNKTIONEN<br />
Zusätzlich können Anwender die Auto-Alignment-Funktion<br />
bestellen, mit der sich das Gerät selbstständig an den Untergrund<br />
anpasst und ausrichtet. Diese Ausstattung lohnt sich besonders<br />
für unebenen Untergrund oder wenn die Maschine<br />
häufig bewegt wird. Weiterhin ist eine OZB-Einheit für Tabletten<br />
mit besonderer Form buchbar. Eine IQ/OQ Documentation<br />
steht ebenfalls zur Verfügung.<br />
8 VERFAHRENSTECHNIK <strong>2023</strong>/<strong>11</strong> www.verfahrenstechnik.de
VERFAHREN UND ANLAGEN<br />
01<br />
02<br />
01 Die Funktion CleanFeed reduziert<br />
den Tablettenstaub in der Maschine<br />
erheblich und die Abschirmung vom<br />
Unterdruck der Tablettenpresse erfolgt<br />
automatisch<br />
02 Ab in die Reihe: Die Funktion<br />
VibraFix unterstützt die Längenausrichtung<br />
der Testtabletten, indem sie<br />
während der Prüfung im Gerät diese<br />
positioniert und stabilisiert<br />
Das Gerät lässt sich ab sofort exklusiv über Fette Compacting ordern.<br />
Das Equipment hat Fette Compacting gemeinsam mit seinem<br />
langjährigen Partner Kraemer Elektronik entwickelt und angelehnt<br />
an Produktionsszenarien getestet. „Wir freuen uns über<br />
die gute Zusammenarbeit mit Kraemer Elektronik. Bei der Entwicklung<br />
des Checkmaster CM-X konnten wir unsere Expertise<br />
bündeln und unseren Kunden so eine bequeme und zugleich sichere<br />
Handhabung im Bereich der Containment-Anwendungen<br />
anbieten“, betont Lars Plüschau, Vice President Global Sales bei<br />
Fette Compacting.<br />
Bilder: Fette Compacting<br />
www.fette-compacting.de<br />
UNTERNEHMEN<br />
Fette Compacting GmbH<br />
Grabauer Str. 24, 21493 Schwarzenbek<br />
Tel. 04151 8873824<br />
E-Mail: info@fette-compacting.com<br />
AUTOR<br />
Axel Schroeter, Senior Product Manager,<br />
Fette Compacting GmbH, Schwarzenbek
SAUERSTOFFAUFNAHME IN DER BIERABFÜLLUNG<br />
BITTE BLOSS KEIN SAUERSTOFF<br />
Brauer wissen: Bier ist wahrscheinlich das Getränk, das am empfindlichsten auf<br />
Sauerstoff reagiert. Der sogenannte Oxidationsgeschmack stellt sich bei zu hohen<br />
Sauerstoffaufnahmen ein. Trendbiere verändern ihren Geschmack bei Sauerstoffaufnahmen<br />
recht schnell, helle Biere sind besonders sauerstoffempfindlich und nur<br />
dunklere Biere zeigen oft eine beachtliche Geschmackstoleranz.<br />
Die Sauerstoffaufnahme bei der Bierbereitung fängt beim<br />
Schroten des Malzes an und endet noch nicht mit dem<br />
Verlassen des Bieres der Brauerei, denn Sauerstoff<br />
durchdringt beispielsweise Dichtungen von Kronkorken.<br />
Bierinhaltsstoffe reagieren so rasch mit Sauerstoff, dass Messungen<br />
von gelöstem Sauerstoff unmittelbar nach den jeweiligen<br />
Prozessen wie Tankfüllung, Filtration oder Abfüllung nötig sind.<br />
So weist ein oxidiertes Bier mit den typischen Geschmacksänderungen<br />
oft kaum messbare Sauerstoffgehalte auf, und dennoch<br />
sind die Qualitätseinbußen deutlich.<br />
Um dieser Herausforderung zu begegnen, entwickeln Brauereien<br />
unterschiedliche Ansätze zur Qualitätssicherung: von polyphenolarmen<br />
Malzen bis polyphenolreicher Doldenhopfung<br />
oder von Strategien zur Erhaltung über Ausfällung bis zur Reduktion<br />
der Polyphenole mittels PVPP.<br />
FÜR GESCHMACKSSTABILITÄT<br />
Die Fachwelt ist sich einig, dass eine Vermeidung oder Verringerung<br />
von Sauerstoffaufnahmen den wichtigsten Teil ausmacht,<br />
um eine möglichst lange Geschmacksstabilität zu erreichen. Dafür<br />
werden etwa Tanks mit Inertgas vorgespannt, zudem werden<br />
sie oft unter diesem Stoff gereinigt, um keine entsprechenden<br />
Verluste hinnehmen zu müssen. Ist das Inertgas CO 2<br />
, so ist mit<br />
Erhaltung des Gases nur eine saure Reinigung möglich. Wird N 2<br />
verwendet, so sind gelöste N 2<br />
-Gehalte im Bier zu beachten, um<br />
ungestörte Abfüllleistungen zu erreichen und keine untypischen<br />
Schaumstrukturen beim Konsumenten zu erzeugen. Alternativen<br />
wie Argon sind empfindlich teuer.<br />
Grundsätzlich sollten Tankdrücke so gering gewählt werden,<br />
wie sie dem CO 2<br />
-Partialdruck des Bieres entsprechen und für nötige<br />
Druckerhöhungen Pumpen eingesetzt werden. Bei der Filtration<br />
wird empfohlen, unbedingt mit entgastem Wasser zu arbeiten.<br />
Sauerstoffgehalte unter 0,2 mg/l sind dabei anzustreben –<br />
ebenso für Ausschubwasser beispielsweise bei der Kurzzeiterhitzung<br />
– denn unentgastes Wasser weist rund 10 mg/l auf.<br />
Der Gesamtsauerstoff TPO (total package(d) oxygen), beinhaltet<br />
sowohl den im Bier gelösten Sauerstoff als auch jenen, der<br />
sich im Kopfraum eines verschlossenen Behälters befindet. Die<br />
Methode der Bestimmung der Luft im Kopfraum mittels Überleitung<br />
dieses Kopfraumgases in eine mit Lauge gefüllte Bürette zur<br />
Adsorption des CO 2<br />
wird zwar aus Gründen der Einfachheit heute<br />
noch angewendet. Doch die Gaszusammensetzung im Kopfraum<br />
besteht eben nicht nur aus CO 2<br />
und Luft mit dem üblichen Sauerstoffgehalt.<br />
Damit ist die Luft im Kopfraum für eine Bestimmung<br />
des TPO weniger gut geeignet. Für eine präzise Bestimmung des<br />
Gesamtsauerstoffs stehen heute Messgeräte zur Verfügung, fast<br />
automatisch sowohl den Kopfraumsauerstoff als auch den Sauer-<br />
10 VERFAHRENSTECHNIK <strong>2023</strong>/<strong>11</strong> www.verfahrenstechnik.de
MESSESPECIAL BRAUBEVIALE<br />
Digital und automatisiert: Die Systeme synchronisieren die<br />
Abfüllprozesse und steigern die Effizienz<br />
stoff, der im Getränk gelöst ist, messen können. Zusammen mit<br />
Temperatur- und Druckmessungen werden damit vollautomatisch<br />
das Kopfraumvolumen, der CO 2<br />
-Gehalt und sogar andere<br />
gelöste Gase berechnet.<br />
Ein Vergleich zeigt: Der Füllvorgang als solcher trägt bei modernen<br />
Füllsystemen nur 10 bis 20 Prozent des Gesamtsauerstoffs<br />
in einem abgefüllten und verschlossenen Behälter bei. Die Sauerstoffaufnahme<br />
beim Füllen ist stets im Verhältnis mit dem notwendigen<br />
Inertgasverbrauch zu sehen. Wenn früher selbst bei<br />
hohen Verbräuchen derartig niedrige Sauerstoffaufnahmen gar<br />
nicht möglich waren, womöglich als nicht notwendig erachtet<br />
wurden, so sind mittlerweile bedeutende Verbesserungen erzielt<br />
worden. Je nach notwendigem oder gewähltem Füllverfahren ist<br />
ebenfalls die Verwendung von N 2<br />
möglich.<br />
AUS DER PRAXIS<br />
Mit moderner Technologie realisieren Brauer eien eine verlässliche<br />
Qualität bei der Produktion ihrer Biere mit einem niedrigen<br />
Sauerstoffgehalt. Vor allem macht diese die Verwendung von Zusatzstoffen<br />
wie Bisulfit oder Ascorbinsäure als Sauerstofffänger<br />
überflüssig. An genau diesem Punkt hat KHS mit der Entwicklung<br />
des modularen Füllsystems Innofill Glass DRS ECO angesetzt.<br />
Das ist inzwischen auch in der Praxis angekommen. Unter anderem<br />
vertraut die Oettinger Brauerei in Mönchengladbach auf die<br />
Lösung. Nach Angaben des Kunden erlaubt der Füller eine sauerstoffarme<br />
Abfüllung, die es in dieser Form bisher nicht gab.<br />
Denn die neue Füllmaschine lässt weniger Sauerstoff ins Bier –<br />
und benötigt dafür nicht mehr, sondern weniger CO 2<br />
als ihre Vorgänger.<br />
Bei der Abfüllung von Flaschen macht ein neuartiger Hohlsondenfüller<br />
es möglich, dass bei erheblich reduziertem CO 2<br />
-Bedarf<br />
auf der einen Seite noch geringere Sauerstoffaufnahmen auf<br />
der anderen Seite möglich sind. Zunächst wird der Behälter über<br />
den Vakuumkanal evakuiert und dann mit CO 2<br />
-Gas gespült. Hierbei<br />
kommt ein von KHS patentiertes Spülverfahren zum Einsatz.<br />
Anschließend wird der Behälter wie üblich mit dem Inertgas auf<br />
Abfülldruck vorgespannt. So ist die extrem geringe Gesamtsauerstoffaufnahme<br />
von 20 ppb bei einem CO 2<br />
-Verbrauch von 160 g/hl<br />
möglich. Bei weiter verringertem CO 2<br />
-Verbrauch auf beispielsweise<br />
<strong>11</strong>0 g/hl, das ist halb so viel wie bisher üblich, ist immer<br />
noch eine sehr geringe Gesamtsauerstoffaufnahme von 40 ppb<br />
erreichbar. Die gewünschte Gesamtsauerstoffaufnahme kann regelrecht<br />
ausgewählt werden: So kann eine automatische Sortenumstellung<br />
auf beispielsweise ein besonders sauerstoffempfindliches<br />
kaltgehopftes Bier, ein sauerstoffunempfindlicheres Dunkles<br />
oder gar auf eine völlig andere Füllung für Limonaden bei<br />
größtmöglicher CO 2<br />
-Einsparung eingestellt werden.<br />
Bilder: KHS Gruppe, Frank Reinhold<br />
www.khs.com<br />
UNTERNEHMEN<br />
KHS GmbH<br />
Juchostraße 20, 44143 Dortmund<br />
Tel. 0231 569-0,<br />
E-Mail: info@khs.com<br />
Der neue Maßstab in Sachen Effizienz und Flexibilität<br />
Schraubengebläse<br />
Volumenstrom 18 bis 105 m³/min, Druckdifferenz bis 1,1 bar<br />
• Synchron-Reluktanzmotor<br />
Vereint die Vorteile hocheffizienter Permanentmagnet- und robuster<br />
Asynchron-Motoren<br />
• Innovatives Anlagendesign<br />
Ermöglicht bei der Serie FBS Side-by-Side-Aufstellung<br />
• Anschlussfertig<br />
Mit kompletter Steuerung und Frequenzumrichter bzw. Stern-Dreieck-Starter<br />
• Geräuscharmer Betrieb<br />
Durch effektive Schall- und Pulsationsdämpfung<br />
• CE- und EMV- Kennzeichnung<br />
Für minimalen Planungs- und Inbetriebnahmeaufwand<br />
Nürnberg I 28. – 30. November <strong>2023</strong> I Halle 4, Stand 441<br />
www.kaeser.com<br />
www.verfahrenstechnik.de VERFAHRENSTECHNIK <strong>2023</strong>/<strong>11</strong> <strong>11</strong>
MESSESPECIAL BRAUBEVIALE<br />
ANLAGEN FÜR DEN BRAUPROZESS<br />
ERST NACHHALTIG BRAUEN,<br />
DANN TRINKEN<br />
Unter dem Motto Climate Action With Every Brew zeigt Alfa Laval auf<br />
der Braubeviale <strong>2023</strong> Lösungen für einen nachhaltigeren Brauprozess.<br />
Zu sehen gibt es divese Prozessmodule und ein neues System für die<br />
Aufkonzentration von Bier und anderen Getränken.<br />
Alfa Laval Alhop ist ein nachhaltiges System für das Hopfenstopfen,<br />
das vor allem in Craft-Brauereien Anwendung<br />
findet. Das eigenständige, einfach zu integrierende<br />
Gerät ist gut geeignet für mittelgroße Betriebe, die damit<br />
höhere Extraktionsraten erzielen und die benötigte Hopfenmenge<br />
senken können.<br />
Die Bierzentrifugen des Herstellers benötigen laut Datenblatt<br />
bis zu 75 Prozent weniger Energie und bis zu 70 Prozent weniger<br />
Wasser als herkömmliche Zentrifugen. Auch der Produktverlust ist<br />
im Vergleich zur längeren Lagerung deutlich reduziert. Der Bierklärer<br />
Brew 250 wurde speziell für kleine Brauereien sowie Craft-<br />
Brauereien entwickelt. Während des Durchlaufs ermöglicht die<br />
Zentrifuge eine minimale Sauerstoffaufnahme und erfüllt höchste<br />
Hygienestandards. Die Arbeitsleistung beträgt bis zu 180 hl/h.<br />
EFFIZIENT UND NACHHALTIG<br />
Brauereien können ihren CO2-Fußabdruck zum Beispiel mit den<br />
Plattenwärmetauschern der Hygienic Line verringern. Eine optimierte<br />
Strömungsverteilung und eine verbesserte Plattenprägung<br />
steigern die Wärmeübertragungseffizienz, sodass sich bis<br />
zu 15 Prozent Treibhausgasemissionen vermeiden lassen.<br />
12 VERFAHRENSTECHNIK <strong>2023</strong>/<strong>11</strong> www.verfahrenstechnik.de
MESSESPECIAL BRAUBEVIALE<br />
01<br />
02<br />
01 Craft-Brauereien wirds freuen: Die Anlage senkt den Verbrauch<br />
beim Hopfenstopfen<br />
02 Die Plattenwärmetauscher haben optimierte Strömungsverteilung<br />
und verbesserte Plattenprägung<br />
Thinktop V50 und Thinktop V70 sind die zweite Generation der<br />
Steuereinheiten für Hygieneventile in der Getränke- und Brauindustrie.<br />
Sie senken die Reinigungszeit des Ventilsitzes auf unter<br />
eine Sekunde und erreichen so eine Minimierung des Wasserund<br />
Reinigungsmittelverbrauchs um bis zu 90 Prozent.<br />
Das neue System Revos ist eine Lösung für die effiziente Aufkonzentration<br />
von Getränken. Anwender reduzieren laut Berechnungen<br />
von Alfa durch das verringerte Getränkevolumen die<br />
Transportkosten um bis zu 80 Prozent und minimieren ihre CO2-<br />
Emissionen. Das Aufkonzentrationssystem entfernt im Umkehrosmose-Verfahren<br />
unter hohem Druck und bei niedrigen Temperaturen<br />
Wasser aus Bier, Wein oder Apfelwein. Auf diese Weise<br />
entsteht ein Qualitätskonzentrat mit einem Alkoholgehalt bis zu<br />
22 Volumenprozent.<br />
Bilder: Alfa Laval<br />
www.alfalaval.de<br />
UNTERNEHMEN<br />
Alfa Laval Mid Europe GmbH<br />
Wilhelm-Bergner-Str. 7,<br />
21509 Glinde<br />
Tel. 040 7274-03<br />
E-Mail: info.mideurope@alfalaval.com<br />
Ab sofort<br />
erhältlich!<br />
Das Handbuch zur Schwingungs-<br />
Zustandsüberwachung<br />
von Maschinen und Anlagen<br />
Condition<br />
Monitoring Praxis<br />
Das ultimative Know-How für die Instandhaltung.<br />
Aus der Praxis – für die Praxis!<br />
Bestellen Sie Condition Monitoring Praxis in unserem Shop<br />
für nur 46 Euro unter: shop.vereinigte-fachverlage.de
AUFBEREITUNGSANLAGE<br />
MIT UMKEHROSMOSE ZUM<br />
PERFEKTEN BRAUWASSER<br />
Die Vorarlberger Brauerei Frastanz benötigt Brauwasser von konstant<br />
hoher Qualität. Um dies zuverlässig und wirtschaftlich zu erzeugen,<br />
kommt seit einiger Zeit eine Wasseraufbereitungsanlage zum Einsatz, die<br />
das harte Brunnenwasser perfekt aufbereitet. Das System basiert auf dem<br />
Prinzip der Umkehrosmose und arbeitet vollautomatisch.<br />
Zuletzt waren die Kapazitäten der österreichischen Brauerei<br />
Frastanz mit einer Produktion von 50.000 Hektolitern<br />
Bier und 12.000 Hektolitern Limonaden voll ausgelastet.<br />
Für die Brauerei geht es bei diesen Mengen vor allem um<br />
konstant hohe Qualität. Doch auch Effizienzsteigerung durch<br />
Automatisierung sowie Energie- und Wassereinsparung sind<br />
wichtige Ziele.<br />
Daher begann die Brauerei 2021 eine grundlegende Modernisierung,<br />
die auf der Technikseite fast einem Neubau gleichkommt.<br />
Sie wird die Kapazität auf 80.000 Hektoliter steigern. „Für<br />
unsere Biere hat die Qualität des Brauwassers eine enorme Bedeutung,<br />
schließlich besteht Bier zu 94 Prozent aus Wasser“, betont<br />
Anton Schels, Technischer Leiter und 1. Braumeister. Frastanz<br />
bezieht aus eigenen Brunnen Wasser mit einer Härte von<br />
16 bis 17 °dH. Für den Brauprozess wird allerdings eine konstante<br />
Härte von 3,5 bis 3,7 °dH benötigt. Lange setzte die Brauerei zur<br />
Enthärtung einen Kationenaustauscher ein. Diese Anlage mit einem<br />
Rieselentgaser benötigte viel Platz und war nicht automatisiert.<br />
Zudem benötigte sie zur Regenerierung viel Salzsäure – die<br />
beschafft, gelagert und gehandhabt werden musste. „Auch das<br />
war ein gewichtiger Nachteil. Denn nicht zuletzt aus Gründen der<br />
Nachhaltigkeit wollen wir den Einsatz von Chemikalien immer<br />
weiter reduzieren“, erläutert Schels.<br />
NEUES WASSERAUFBEREITUNGSVERFAHREN<br />
Dominik Wiedenbauer, Branchenleiter für Getränke und Lebensmittel<br />
bei Grünbeck erläutert: „Die Umkehrosmose als<br />
physikalisches und gut zu automatisierendes Enthärtungsverfahren<br />
war prädestiniert, um die alten Ionenaustauscher zu ersetzen.“<br />
Schels und die Firmenleitung entschieden sich 2019 für<br />
ein Wasseraufbereitungssystem von Grünbeck, dessen Herzstück<br />
eine Umkehrosmoseanlage des Typs Geno-Osmo-<br />
RKF 12.500 ist.<br />
14 VERFAHRENSTECHNIK <strong>2023</strong>/<strong>11</strong> www.verfahrenstechnik.de
MESSESPECIAL BRAUBEVIALE<br />
Gutes Wasser ist Leben! Im beschriebenen Fall hilft es in erster Linie<br />
beim Brauvorgang, aber auch als Prozesswasser ist weiches Wasser<br />
besser einzusetzen als hartes, das Anlagenteile angreift und somit zu<br />
einem schnelleren Verschleiß führt. Auch die Einsparung an Reinigungschemie<br />
ist nicht zu verachten. Somit ist die Umkehrosmose (in<br />
Verbindung mit einer thermische Sanitisierungsanlage) eine gute<br />
Sache, um Chemikalien einzusparen. Die sind dann nicht mehr im<br />
Wasser und somit auch nicht in der Umwelt. Auch fernab eines<br />
Brauprozesses ist (weiches) Wasser wichtig. Dies merkt jeder, wenn er<br />
zuhause zum Beispiel auf seine verkalkten Armaturen schaut. Physik<br />
hilft, Wasser weich zu machen – hätte ich mir seinerzeit im Schulunterricht<br />
nicht träumen lassen.<br />
GUIDO MATTHES, Redakteur<br />
HALBDURCHLÄSSIGE MEMBRAN TRENNT<br />
Bei der Wasseraufbereitung mittels Umkehrosmose wird Rohwasser<br />
durch eine halbdurchlässige Membran gepresst. Nach<br />
dem Durchströmen der Membran wird das Wasser als Permeat<br />
(vollentsalztes Wasser) bezeichnet und ist nahezu völlig frei von<br />
Kalk, Salzen, Schwermetallen, Partikeln sowie gelösten organischen<br />
Substanzen und sonstigen Verunreinigungen. Das Permeat,<br />
von dem die Grünbeck-Anlage in Frastanz bis zu 12,5 Kubikmeter<br />
pro Stunde erzeugt, ist mit < 0,1 °dH deutlich weicher<br />
als für ein Brauwasser nötig. Daher verschneidet es die Brauerei<br />
automatisiert mit Brunnenwasser so, dass im Ergebnis die optimale<br />
Härte von 3,5 bis 3,7 °dH erreicht wird.<br />
Durch die neue Art der Wasseraufbereitung wurden die Maischarbeiten<br />
und Gärungsprozesse wesentlich verbessert, was<br />
auch zu einem Kostenvorteil geführt hat“, berichtet Schels. So ermöglichte<br />
die stabilere und bessere Brauwasserqualität auch die<br />
Umstellung beim Maischen vom Dekoktions- auf ein Infusionsverfahren.<br />
„Im Ergebnis wurde die Würze- respektive die Bierqualität<br />
und deren Geschmacksstabilität gesteigert“, ergänzt<br />
Schels. Letztlich profitiert die Brauerei von dem enthärteten Wasser<br />
auch außerhalb des eigentlichen Brauprozesses. Denn um<br />
Brauanlagen, Gär- und Lagertanks zu schonen, verwendet sie das<br />
aufbereitete Brauwasser auch als Prozesswasser in allen betrieblichen<br />
Teilbereichen. Die Einsparung allein an Reinigungschemie<br />
beziffert Schels auf rund 30 Prozent. Zudem entstehen wesentlich<br />
geringere Verkalkungen an den Filtersystemen und Wärmetauschern.<br />
ARBEITSAUFWAND GESPART<br />
Der Aufwand für die jetzige Wasseraufbereitungsanlage ist minimal:<br />
„Wir schauen täglich einmal kurz auf die Anlage und die Daten,<br />
die uns die Steuerung anzeigt. Das dauert fünf Minuten. Ansonsten<br />
läuft die Anlage automatisch und völlig zuverlässig“, berichtet<br />
Schels.<br />
Im Rahmen der Brauereimodernisierung stattete Frastanz die<br />
Wasseraufbereitung zudem mit einem neuen Sanitisierungsverfahren<br />
aus. Denn mit dem Brunnenwasser können natürlich vereinzelte<br />
Keime in die Wasseraufbereitung gelangen und es gilt,<br />
diese zuverlässig zu eliminieren. Anfangs wurden die Module der<br />
Umkehrosmose noch mit Reinigungs- und Desinfektionsmittel<br />
behandelt. Diese Vorgehensweise war aufwendig und im Ergebnis<br />
nicht immer zufriedenstellend. Außerdem war der Personalund<br />
Chemikalienaufwand sehr hoch. Daher entschied Schels gemeinsam<br />
mit Grünbeck, eine thermische Sanitisierungsanlage<br />
einzubinden.<br />
Dazu wird einmal pro Monat ein auf etwa 80 Grad erhitztes Permeat<br />
im Kreislauf durch die Anlage gepumpt. Der Arbeitsaufwand<br />
für das Starten und Beenden der Sanitisierung ist mit rund<br />
einer Stunde sehr niedrig. Beim früheren Reinigungsprozess fielen<br />
pro Reinigung eineinhalb Manntage an. Schels rechnet vor:<br />
„Jetzt sparen wir Kosten von etwa 6.500 Euro jährlich ein.“ Und vor<br />
allem: „Wir erzielen eine hervorragende mikrobiologische Wasserqualität.“<br />
Für die thermische Sanitisierung mussten einige Anlagenteile<br />
durch hitzebeständige Ausführungen ersetzt werden,<br />
die während der Verlagerung vor Ort umgebaut wurden.<br />
Bilder: Grünbeck Wasseraufbereitung<br />
www.gruenbeck.de<br />
Ein Prost auf den Erfolg: (v. l.): Anton Schels, Technischer Leiter und<br />
1. Braumeister sowie 2. Braumeister Laurin Bernhart von der Brauerei<br />
Frastanz stoßen mit Dominik Wiedenbauer, Branchenleiter bei<br />
Grünbeck an<br />
UNTERNEHMEN<br />
Grünbeck Wasseraufbereitung GmbH<br />
Josef-Grünbeck-Str. 1<br />
89420 Höchstädt a. d. Donau<br />
Tel. 09074 41-260<br />
E-Mail: info@gruenbeck.de<br />
www.verfahrenstechnik.de VERFAHRENSTECHNIK <strong>2023</strong>/<strong>11</strong> 15
JUBILÄUM<br />
75 JAHRE: VOM GLASTHERMOMETER-<br />
HERSTELLER ZUM WELTKONZERN – TEIL 2<br />
Im ersten Teil unserer kleinen Serie berichteten wir von den<br />
Anfängen des Unternehmens Jumo. Der Hersteller hat sich in den<br />
letzten 75 Jahren vom Glasthermometer-Hersteller zum Global<br />
Player entwickelt. Lesen Sie in unserem zweiten Teil, wie die<br />
Geschichte weiter geht.<br />
Jumo wächst konstant weiter und beschäftigt Anfang der<br />
2000er Jahre mehr als 2.500 Mitarbeiter weltweit. Auch die<br />
Zertifizierung des DKD-Labors durch die Deutsche Akkreditierungsstelle<br />
GmbH (DAkkS) trägt ihren Teil zum Wachstum<br />
bei, indem sie Angebote für neue Dienstleistungen eröffnet.<br />
Heute, 75 Jahre nach dem Start, sind neben einer gut gefüllten<br />
Order-Pipeline mit innovativen Produkten und Lösungen sowie<br />
dem damit zusammenhängenden Werksneubau in Rodges die<br />
Fachkräftegewinnung und Nachhaltigkeit zwei weitere Schwerpunkthemen,<br />
die die Geschäftsführer zusammen mit der Familie<br />
Juchheim vorantreiben. Immer den Blick auf die Zukunft und die<br />
langfristige Unabhängigkeit als Familienunternehmen gerichtet.<br />
„Das wertschätzende, partnerschaftliche Miteinander bei Jumo<br />
ist in der Region Fulda bekannt. Wir sind eine Top-Arbeitgebermarke<br />
mit Strahlkraft. Unser Recruitung hier im Landkreis<br />
und der Stadt Fulda war jahrelang ein Selbstläufer“, sagt Dr.<br />
Steffen Hoßfeld. Doch die Zeiten haben sich geändert, und<br />
auch Jumo spürt den Fachkräftemangel und die nachrückenden,<br />
geburtenschwachen Jahrgänge. „Hier steuern wir mit<br />
gezielten HR-Kampagnen und Marketingaktivitäten gegen“, erklärt<br />
Hoßfeld. „Die Personalgewinnung wird auch die nächsten<br />
Jahre herausfordernd bleiben. Wir brauchen gute Leute,<br />
um wichtige Technologie-Projekte zu realisieren und den Umsatz<br />
zu pushen.“<br />
JUMO: START IN EINE WELTKARRIERE<br />
2012<br />
2016<br />
2020<br />
2022<br />
2022<br />
Das neue<br />
Wareneingangs-<br />
Logistikzentrum<br />
wird eröffnet<br />
Jumo tätigt seinen<br />
bisher einzigen<br />
Zukauf und<br />
übernimmt PGT<br />
Thermprozesstechnik<br />
Dimitrios<br />
Charisiadis wird<br />
als dritter<br />
Geschäftsführer<br />
bestellt<br />
Bernhard und Michael Juchheim<br />
fokussieren sich auf ihre<br />
Gesellschafterrolle und ziehen<br />
sich aus der operativen<br />
Geschäftsführung zurück<br />
Zusätzlich zu Dimitrios<br />
Charisiadis wird<br />
Dr. Steffen Hoßfeld<br />
zum neuen Geschäftsführer<br />
(COO) ernannt<br />
16 VERFAHRENSTECHNIK <strong>2023</strong>/<strong>11</strong> www.verfahrenstechnik.de
KOMPONENTEN UND SYSTEME<br />
01 Austrinken: Die Brauanlage wurde extra für das Jubiläumsbier<br />
konzipiert und gebaut<br />
02 Ausblick: So wird das neue Werk im Technologiepark<br />
Fulda West aussehen<br />
NACHWUCHS GEWINNEN<br />
DIE NÄCHSTEN 75 JAHREN<br />
KÖNNEN KOMMEN<br />
JUMO-GESELLSCHAFTER BERNHARD JUCHHEIM<br />
Gerade mit Blick auf junge Erwachsene, dem Nachwuchs, wurden<br />
zahlreiche Prozesse im Personalbereich zuletzt erfolgreich<br />
implementiert. Potenziellen Nachwuchskräften begegnet das<br />
Unternehmen mit einer zielgruppengerechten Kommunikation<br />
auf Augenhöhe. Eine ansprechende Karriereseite mit einem<br />
schlanken Bewerbungsprozess spricht die Jugendlichen an, die<br />
zu Jumo passen könnten. Das heißt: Einfache Bewerbung über<br />
ein Online-Formular, eine fixe Rückmeldung und dann ein persönliches<br />
Vorstellungsgespräch vor Ort. „Bereits hier zeigen wir<br />
den jungen Leuten Entwicklungsmöglichkeiten auf. Und wir vermitteln<br />
den Bewerberinnen und Bewerbern, dass sie die wahren<br />
Helden in ihrem Beruf sind“, beschreibt Charisiadis.<br />
Auch die unternehmensspezifischen Benefits kommen bei den<br />
Jugendlichen an. Die Fuldaer bietet beispielsweise einen Pkw<br />
(das Azubi-Mobil) zur eigenen Nutzung an. Darüber hinaus besteht<br />
die Möglichkeit für eine gewisse Zeit bei einer Tochtergesellschaft<br />
im Ausland zu arbeiten. „Ebenfalls gefragt sind unsere<br />
Azubi-Fit Kurse rund um die Themen Fitness, Ernährung oder<br />
Stressbewältigung“, unterstreicht Hoßfeld. Alle diese Maßnahmen<br />
wirken, denn die Arbeitgebermarke Jumo hat einen hohen<br />
Stellenwert in der Region Fulda. Zahlreiche Mitarbeiterinnen<br />
und Mitarbeiter kommen aus gänzlich anderen Berufen, schulen<br />
um – und fühlen sich scheinbar wohl in der Jumo-Familie.<br />
INNOVATIONEN, DIE DIE WELT …<br />
Kein Unternehmen kann es sich in der gegenwärtigen Situation<br />
leisten, Energie zu verschwenden und gleichzeitig Raubbau am<br />
Planeten Erde zu betreiben. Jumo hat in den letzten Monaten<br />
mehrere Innovationen vorgestellt, die die Welt ein wenig besser<br />
machen sollen. Unter dem Namen JSP (Jumo Safety Performance)<br />
bündelt die Firma die Kompetenzen des Unternehmens<br />
in den Bereichen SIL (Safety Integrity Level) und PL (Performance<br />
Level).<br />
Nun wurde das JSP-Portfolio um eine weitere wichtige Messgröße<br />
erweitert, mit der die sichere Detektion und Messung von<br />
prozesskritischen Grenzständen und Füllständen von Flüssigkei-<br />
ten ermöglicht wird. Dabei handelt es sich um eine Systemlösung,<br />
die auf den Produkten der Nesos-Serie basiert und in verschiedenen<br />
Ausbaustufen lieferbar ist. Die JSP-Komplettlösung für den<br />
Bereich Füllstand kann darüber hinaus vom Sensor bis hin zum<br />
Aktor Leitungsfehler wie Kurzschluss und Kabelbruch, sicher<br />
detektieren. Auch in Kombination mit Anwendungen im explosionsgeschützten<br />
Bereich sowie im Schiffbau sind Lösungen realisierbar.<br />
So sind beispielsweise Anwendungen im Bereich von<br />
Flüssiggas und Wasserstoff, in Dampfkesseln, Bioreaktoren oder<br />
Lösungsmittelreinigungsanlagen möglich.<br />
… SAUBERER MACHEN<br />
Eine präzise Feucht- und Temperaturüberwachung ist die Grundvoraussetzung<br />
zur genauen Steuerung der Raum- und Prozessluft.<br />
So können Anwender aus dem HKL-Bereich (Heizung, Klima,<br />
Lüftung) Kosten senken und den Instandhaltungsaufwand<br />
minimieren. Geräte der Hydotrans-Serie sind zuverlässige Feuchte-<br />
und Temperaturmessumformer mit einem optionalen CO 2<br />
-<br />
Modul. Durch die verschiedenen Ausführungen mit Schutzarten<br />
zwischen IP20 und IP65 ist das Gerät für vielfältige Einsatzgebiete<br />
in der Gebäudeautomation geeignet. „Mit all unserne Lösungen<br />
können Unternehmen den eigenen CO 2<br />
-Fußabdruck reduzieren“,<br />
resümiert Charisiadis. Und das Fazit von Bernhard Juchheim?<br />
„Ich blicke zufrieden auf mein Lebenswerk zurück, gleichzeitig<br />
sehr optimistisch in die Zukunft. Die nächsten 75 Jahren<br />
können kommen“, freut er sich.<br />
Bilder: Jumo<br />
www.jumo.net<br />
UNTERNEHMEN<br />
JUMO GmbH & Co. KG<br />
Moritz-Juchheim-Straße 1, 36039 Fulda<br />
Telefon 0661 / 6003-0<br />
mail@jumo.net<br />
AUTOR<br />
Michael Klose, Pressesprecher,<br />
JUMO GmbH & Co. KG, Fulda<br />
www.verfahrenstechnik.de VERFAHRENSTECHNIK <strong>2023</strong>/<strong>11</strong> 17
SILOAUFSATZFILTER MIT NEUEM ANSATZ<br />
DIE STAUBFÄNGER – TEIL 2<br />
WAM überraschte die Schüttgutbranche mit einem neuen Siloaufsatzfilter.<br />
Während viele Geräte mit größeren Filterflächen zu punkten versuchen,<br />
wagte das Unternehmen einen neuen Ansatz: Wie lässt sich die Filtrationseffizienz<br />
steigern, ohne die Filterfläche zu vergrößern? Lesen Sie im zweiten<br />
Teil die technischen Hintergründe.<br />
In Teil 1 haben wir über Innovationen bei der Entwicklung neuer,<br />
moderner Filtersysteme berichtet. Um die Leistungsfähigkeit zu<br />
erhöhen, erproben viele Hersteller Elemente mit immer enger<br />
gefalteten Filtermedien. Dadurch erhöht sich die Filterfläche<br />
und damit auch die aufnehmbare Luftmenge des Filtersystems.<br />
Nachteilig bei dieser Vorgehensweise ist die schlechtere Abreinigung<br />
der Filterelemente, wodurch die Luftdurchlässigkeit und Filtrationseffizienz<br />
deutlich nachlässt. Vor allem bei einem Faltungswinkel<br />
von unter 10° wird eine Abreinigung nahezu unmöglich.<br />
Bei der Entwicklung einer neuen Generation von Filtermedien<br />
verfolgte WAM einen anderen Ansatz: Mit einem sogenannten<br />
offenen Profil soll die Filterfläche unter der Voraussetzung einer<br />
effektiven Abreinigung maximiert werden.<br />
DAS NEUE FILTERELEMENT<br />
Statt gefaltete Elemente mit geschlossenem oder halboffenem<br />
Profil zu verwenden, entwickelt WAM ein Filterelement mit einer<br />
röhrenförmigen Zellstruktur. Diese Röhrchen, im Prinzip viele<br />
01<br />
02<br />
>10°<br />
kleine Schlauchfilter, sind auf einer Seite offen, um den Eintritt<br />
der staubhaltigen Luft zu ermöglichen. Strömt die staubhaltige<br />
Luft in das Filterelement, werden die festen Partikel vom Filtermedium<br />
zurückgehalten und die saubere Luft entweicht aus parallelen<br />
Kanälen mit ähnlichem Querschnitt nach außen.<br />
Die Struktur ermöglicht es dem Rohgas, in das Filterelement zu<br />
strömen, ohne auf Ecken oder Engpässe zu stoßen, also ohne die<br />
Gefahr der Bildung von Anbackungen, die das Durchströmen<br />
behindern und die effektive Filterfläche verringern. Zudem führt<br />
die hohe Luftdurchlässigkeit des Mediums zu einer effizienteren<br />
Abreinigung der Filterfläche.<br />
Die röhrenförmige Zellstruktur ermöglicht laut WAM eine hervorragende<br />
Steifigkeit, ohne dass zusätzliche Stützkörbe eingesetzt<br />
werden müssen. Das externe Gehäuse sorgt für ausreichende<br />
Steifigkeit und grenzt das Filtermedium nach außen ab. Somit<br />
schützt es das Filtermedium auch vor Abrasion durch direkt auftreffende<br />
Staubpartikel. Die gesamte Konstruktion sorgt dafür,<br />
dass die Belastung des Filtermediums minimiert und die Lebensdauer<br />
des Elements deutlich erhöht wird. Verwendet werden<br />
können die Polytube-Filterelemente bei trockenen Pulvern in<br />
einem Temperaturbereich von -20 °C bis +80 °C (kurze Spitzen<br />
bis zu 100 °C sind möglich).<br />
DER NEUE POLYTUBE<br />
Die neuen Filterelemente ermöglichten die Entwicklung eines<br />
neuen Silotops, der im Verhältnis zu seiner aktiven Filterfläche<br />
eine geringere Baugröße aufweist.<br />
Doch WAM wollte mit dem Silotop Polytube noch einen Schritt<br />
weiter gehen. Während viele Filtersysteme, die Filterelemente<br />
mittels Druckluft abreinigen, ist der der neue Filter mit einem<br />
01 Vor allem bei einem Faltungswinkel unter 10° wird eine Abreinigung<br />
nahezu unmöglich, deshalb verfolgten die Entwickler einen<br />
anderen Ansatz …<br />
02 … statt gefalteter Elemente mit geschlossenem oder halboffenem<br />
Profil, entwickelten sie ein Filterelement mit röhrenförmiger<br />
Zellstruktur<br />
18 VERFAHRENSTECHNIK <strong>2023</strong>/<strong>11</strong> www.verfahrenstechnik.de
KOMPONENTEN UND SYSTEME<br />
elektromechanischen Impuls-Reinigungssystem ausgestattet.<br />
Durch den Verzicht auf eine Druckluftleitung spart der Betreiber<br />
Installations- sowie Bereitstellungskosten für die Druckluft. Im<br />
Vergleich mit einer druckluftbasierten Abreinigung erzeugt die<br />
mechanische zudem dreimal niedrigere Betriebsgeräusche und<br />
schont das Filtermedium.<br />
