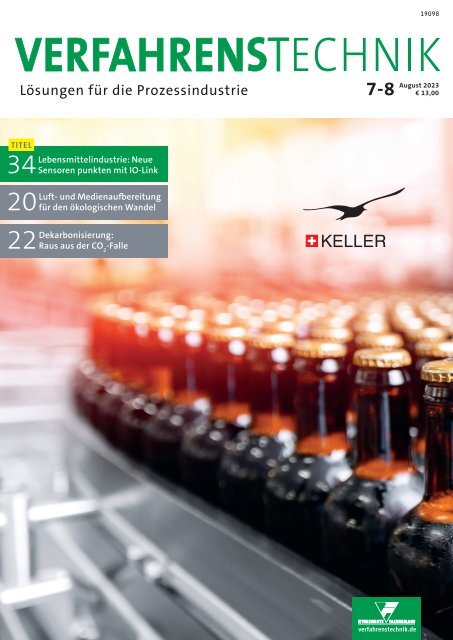

Verfahrenstechnik 7-8/2023

19098

7-8

August 2023

€ 13,00

TITEL

34

Lebensmittelindustrie: Neue

Sensoren punkten mit IO-Link

20

Luft- und Medienaufbereitung

für den ökologischen Wandel

22 Dekarbonisierung:

Raus aus der CO 2

-Falle

verfahrenstechnik.de

CARRYING IT SOFTLY

TOOL BOX SYSTEM

An essential part of our EasyCare system:

The all-in-one, FDA-approved solution

for safe transport, storage, and cleaning

in a GMP-conform environment. Just

load your punches, segments, dies, bellows

and dust caps and let our system do

the rest.

Discover more on our website:

fette-compacting.com

EDITORIAL

MIT NETZ UND

DOPPELTEM BODEN

Liebe Lesende,

NICHT NUR SAUBER,

SONDERN REIN

Corona hat es gezeigt: Manchmal sind es die ganz kleinen Dinge (Viren), die einen schier

zur Verzweiflung bringen können. Umso wichtiger ist Hygiene. Die fängt aber nicht erst

beim Hände waschen an, sondern bereits beim Design oder bei einem bestimmten

Verfahren, zum Beispiel der Filtrierung. Deshalb behandeln wir in der aktuellen Ausgabe

unter anderem Themen wie Aufbereitung, Recyceln und Filtern. Unser Schwerpunktthema

ist Hygienic Design mit Fokus auf die reinigungsgerechte Gestaltung von Bauteilen, Komponenten

und Produktionsanlagen.

Letztendlich geht es bei all diesen Themen um Sicherheit. Beim Filtern muss ich sicher

sein, dass alle Schadstoffe wirklich gefiltert sind, bei der Auswahl der richtigen Oberfläche

ist das richtige (sichere) Material von Bedeutung und beim Hygienic Design muss ich

sicher sein, dass keine Kanten oder Ecken vorhanden sind. Bei der Auswahl der Materialen

kommt es darauf an, die Überlebensfähigkeit von Viren und Bakterien herabzusetzen. Sehr

rudimentär und nur beispielhaft sei hier eine Bakterienart

aus der Gattung der Enterokokken genannt:

Deren Tenazität beträgt bei Stahl zwölf Wochen und

in einem Baumwollgewebe bis zu 49 Tage (Quelle:

RKI). Grundsätzlich lässt sich sagen, dass auf edlen

Oberflächen die Persistenz von Bakterien, Pilzen und die Dauer der Infektiosität von Viren

deutlich kürzer ist als auf textilen Materialien, Kunststoffen und Stahl. Somit hat nicht

nur die geometrische Gestaltung, sondern auch die Auswahl geeigneter Werkstoffe sowie

die antimikrobielle Ausstattung der Oberflächen einen entscheidenden Einfluss auf die

Einsatzfähigkeit in einer reinen – sicheren – Prozesstechnik.

Liebe Interessierte, ein schlauer Chemiker stellte einmal fest: Die Dosis macht das Gift. Somit

ist nicht ein Virus ansteckend, sondern es sind ganz viele. Deshalb ist auch die richtige

Materialauswahl beim Designprozess wichtig: Je weniger Viren an einer Oberfläche haften

können, umso geringer ist die Ansteckungsgefahr.

Eine sichere Lektüre

wünscht Ihnen

Guido Matthes

Redakteur

VERFAHRENSTECHNIK

www.verfahrenstechnik.de VERFAHRENSTECHNIK 2023/07-08 3

EDITORIAL

03 Mit Netz und doppeltem Boden

42

PERSPEKTIVE

06 Energie sparen bei industriellen Anlagen

NACHRICHTEN

07 Aktuelles aus der Branche

VERFAHREN UND ANLAGEN

08 Hohe Produktivität - geringer

Energieaufwand

11 Marktplatz: Produkte, Technologien, Trends

KOMPONENTEN UND SYSTEME

12 Dezentrale Antriebe in der Verfahrenstechnik


NEU UND NACHHALTIG

16 Neues rund um Klima und Umwelt

MESSEN, REGELN, AUTOMATISIEREN

18 Verführerisch sicher

20 Durchfluss erhöhen in der

Prozessautomatisierung

TITEL

34

Soraya Laghmari

El Moussati

arbeitet als

Expert Lead Engineer

Umwelttechnik

bei der Bayer AG

22 Dekarbonisierung: Raus aus der CO 2

-Falle

26 Ventilsteuerungen – eine Frage der Einstellung


TITELSTORY

34 Lebensmittelindustrie: Rein in die Flasche

TRENDTHEMA

36 Hygienisches Prozessdesign bei

Tablettierwerkzeugen

39 Komfortables Handling von Schüttgut

mit neuen Big Bag Entladestationen

40 Laborglas aus der Ferne hygienisch aufbereiten

MEDIEN

41 Buch, Film, App – das sollten Sie nicht verpassen

PERSÖNLICH

42 INTERVIEW Expert Lead Engineer

Soraya Laghmari El Moussati

41 Impressum

ANZEIGE

BEILAGE

VERFAHRENSTECHNIK 7-8/2023 enthält eine Beilage

von MEORGA, Nalbach



Lesen Sie in unserer Titelstory, worauf es bei der

Sterilisation von Abfüllanlagen ankommt

4 VERFAHRENSTECHNIK 2023/07-08 www.verfahrenstechnik.de

WIR LIEBEN VERLÄSSLICHE WERTE.

GENAU WIE UNSER RADARSENSOR.

THE 6X ® . NEU VON VEGA.

Seit über 60 Jahren haben wir nur eins im Sinn: Exakte Messwerte noch

exakter machen. Dass wir dabei aber auch die menschlichen Werte niemals

aus den Augen verlieren, hat jetzt zu einem Radar-Füllstandsensor geführt,

der nur durch die Verbindung dieser beiden Werte möglich war:

Der Beste, den es gibt: VEGAPULS 6X.

VEGA. HOME OF VALUES.

www.vega.com/radar

PERSPEKTIVE

ENERGIE SPAREN BEI

INDUSTRIELLEN ANLAGEN

Das Thema Energiesparen ist zum Glück auch

in der Wissenschaft angekommen! Nun hat ein

Wissenschaftler der TU Berlin für seine herausragende

Promotion zu diesem Thema den

Manfred Hirschvogel Preis 2023 erhalten.

Der Energieverbrauch produzierender Unternehmen lässt

sich durch einen bedarfsgeführten Betrieb bestehender

Anlagen deutlich senken. Mit diesem Thema hat sich

Dr.-Ing. Gregor Thiele in seiner Promotion beschäftigt

und wurde dafür mit dem Manfred Hirschvogel Preis 2023 ausgezeichnet.

Vergeben wird der mit 5.000 Euro dotierte Preis von der

Frank Hirschvogel Stiftung, die damit jährlich an allen TU9-Universitäten

jeweils die beste Promotion im Bereich Maschinenwesen

ehrt. Ehrung und Übergabe der Auszeichnung fanden am 16. Juni

2023 im Rahmen der Vabene-Absolventenfeier der Fakultät an der

der TU Berlin statt.

BEI DER STEUERUNG BEGINNEN

Automatisierte Optimierung der Energieeffizienz verschalteter

Anlagen durch steuernden Eingriff lautet der Titel der Doktorarbeit

von Thiele, die an der TU Berlin durch Prof. Dr.-Ing. Jörg

Krüger am Fachgebiet Industrielle Automatisierungstechnik im

IWF betreut wurde. Beschäftigt hat sich der Doktorand mit einem

intelligenten digitalen Steuerungssystem, das den Betrieb

von industriellen Anlagen automatisiert nach Energieeffizienzkriterien

regelt. Er zeigte exemplarisch auf, dass bei komplexen

Systemen das Wissen über die Verschaltung der einzelnen Komponenten

eine wesentliche Grundlage für die Berechnung des

optimalen Betriebs der Anlage darstellt.

Die Verfahrensentwicklung erfolgte maßgeblich in dem durch das

Bundesministerium für Wirtschaft und Energie geförderten Verbundprojekt

EnEffReg. Das Konsortium aus dem Berliner Unternehmen

Ökotec Energiemanagement, dem Fraunhofer-Institut

für Produktionsanlagen und Konstruktionstechnik IPK und den

Anwendungspartnern Mercedes-Benz, Thyssenkrupp Steel Europe

und Bayer untersuchte insbesondere versorgungstechnische

Anlagen, die Kälte, Wärme oder Frischluft für Produktions- und

Laborumgebungen liefern. An exemplarischen Anlagen konnte

der Verbrauch um 30 Prozent gesenkt werden. Thiele hat seine

Promotion im Jahr 2022 abgeschlossen und arbeitet heute als

Abteilungsleiter am Fraunhofer IPK.

AM ANFANG STARTEN

Fazit: Diese Doktorarbeit zeigt sehr gut auf, wie wichtig es ist,

sowohl in der Planung als auch im Betrieb eines Produktionsoder

Verfahrensprozesses nach Einsparpotential zu suchen und

Lösungen für die Zukunft aufzuzeigen. Wenn man bedenkt, wo

überall in einer Verfahrenstechnischen Anlage Einsparpotential

schlummert, erschließt sich der Sinn dieser Arbeit. Nun gilt es,

den nächsten Schritt zu gehen: Adaption der Doktorarbeit auf Anlagen

der Prozess- und Verfahrenstechnik.

Bild: metamorworks – shutterstock.com

www.tu.berlin


NACHRICHTEN

76

von 100 Punkten erreichte

Endress+Hauser 2022 im

EcoVadis Nachhaltigkeits-

Benchmark und belegt damit

erneut eine Spitzenposition.

Das EcoVadis-Rating untersucht

21 Kriterien der Nachhaltigkeit,

unter anderem in den Bereichen

Umwelt und Menschenrechte.

Quelle: www.endress.com

10,5 %

lag die Produktion der deutschen

Chemieindustrie in den

ersten sechs Monaten des

Jahres niedriger als ein Jahr

zuvor. Rechnet man das Pharmageschäft

heraus, betrug der

Rückgang sogar 16,5%.

Quelle: www.vci.de

NACHFOLGER GESUCHT

SEMINARE, TAGUNGEN, KURSE

VERANSTALTUNG

Seminar Herding Brand- und Ex-Schutz 2023

www.herding.de

Tagung 27. Fachtagung Schüttgutfördertechnik

www.ilm.ovgu.de

Weiterbildung IT-Sicherheit in Produktionsanlagen

www.hs-hannover.de

Lehrgang Projektmanagement (4 x 2-Tagesmodule)

www.vdi-fortbildung.de

Tagung 8. Forum Feuerungstechnik

www.tuvsud.com

DATUM, ORT

05./06.09.2023

Amberg

20./21.09.2023

Magdeburg

22.09.

Hannover

26.09. bis 15.11.2023

Stuttgart

23./24.11.2023

München

VERDER GRUPPE ÜBERNIMMT ERWEKA

Die Verder Gruppe gibt die

Übernahme von Erweka

bekannt. Erweka ist ein

deutsches Unternehmen,

das sich auf die Entwicklung

und Herstellung von

Tablettenprüfgeräten

spezialisiert hat. Die

Übernahme von Erweka,

deren Technologie sich laut

Unternehmen ideal mit der von Verder Scientific ergänzt, bietet eine

Möglichkeit zur Vergrößerung des Marktanteils. Andries Verder (li.),

Eigentümer der Verder Gruppe, Geschäftsführerin von Erweka, freut

sich auf die zukünftige Zusammenarbeit und die daraus resultierenden

Chancen: „Wir heißen Erweka herzlich in der Verder-Familie

willkommen. Ihre starke Marktposition und ihr außergewöhnliches

Fachwissen ergänzen das bestehende Portfolio von Verder Scientific

perfekt. Gemeinsam werden wir neue Möglichkeiten erschließen,

Innovationen vorantreiben und Synergien schaffen, von denen unsere

Kunden, Mitarbeiter und Stakeholder profitieren.“

www.verder-scientific.de

Der Inhaber der Firma HD-Filtertechnik aus

Moers und Erfinder der Hochdruck-Kammerfilterpresse

für die Fest-Flüssig-Trennung

möchte sich aus Altersgründen aus dem

aktiven Geschäft zurückziehen und sucht

deshalb einen Nachfolger. Verkauft wird das

Know-how in Form von Planungs- und

Konstruktionszeichnungen von bereits

gefertigten Pressen. An Sachvermögen sind

zwei gebrauchte, aber neuwertige Versuchspressen

vorhanden. Die Pressen arbeiten mit

einem Filtrationsdruck bis zu 100 bar am

Filterkuchen. Produktspezifisch werden

Restfeuchten im Filterkuchen von 2,0 %

erreicht – ohne Thermik. Die Pressen werden

zum Filtrieren von pumpfähigen und nichtpumpfähigen

Produkten konzipiert.

www.hochdruck-filterpresse.de

RUBERG-Chargenmischer

mit Kühl- und Heizmantel

Intensive Schnellvermischung

Zugabe von Flüssigkeiten, Aromen,

Blockfetten usw.

Chargen von 1 bis 40.000 Liter

Ausführungen in allen

Werkstoffen

Sortenreine Restentleerung

Mit Zubehör wie:

Entstaubung, Verwiegung

und allen Dosier-,

Befüll- und Abführsystemen

Gebr. Ruberg GmbH & Co. KG

D-33039 Nieheim

Telefon +49 52 74 - 9 85 10 - 0

www.g-ruberg.de

www.verfahrenstechnik.de VERFAHRENSTECHNIK 2023/07-08 7

© 2021 Gebr. Ruberg - AZ_93x93mm_Chargenmischer DRUCKversion

NEUE GENERATION SCHÄLZENTRIFUGE

KOMPROMISSLOS GUT

Für Prozessanwendungen in der Verfahrenstechnik werden höchste Anforderungen

an Industriezentrifugen gestellt. Hierfür eignen sich horizontale Schälzentrifugen,

die durch Flexibilität und Effizienz gekennzeichnet sind. Wir stellen Ihnen eine neue

Generation vor, die sich für unterschiedlichste Feststoffe eignet und auch bei hohen

Produktionsvolumen eine ausgezeichnete Produktqualität bietet.

Mit der neuen Maschinengeneration Bluetector setzt

Heinkel, ein Hersteller von Systemen für die Fest-

Flüssig-Trennung in der Chemie-, Feinchemie-,

Pharma- und Lebensmittel-Industrie, laut Eigenaussage

Maßstäbe im Bereich der horizontalen Schälzentrifugen.

Das neue Marken-Design der Schälzentrifuge hat eine optimierte

und patentierte Form des Prozessgehäuses, die das effiziente

Ausleiten des Filtrates ohne zusätzliche Einbauten durch die

Rückwand ermöglicht. Die verschiebbare Technikabdeckung reduziert

Schallemissionen und Verunreinigungen der darunter

liegenden Maschinentechnik und macht diese schnell und einfach

zugänglich. Dies ermöglicht eine sichere Handhabung für

den Maschinenbediener und erleichtert die Wartungsarbeiten.

ANTRIEBSKONZEPT OHNE HYDRAULIKÖL

Die neue Bluetector ist ausschließlich mit elektrischen Antrieben

ausgestattet und ermöglicht so einen sauberen Maschinenbereich

ohne Hydrauliköl und Riemenabrieb. Die bis dato typischen

Einsatzbereiche der Hydraulik wie Ausräumer und Austragsschnecke

konnten die Konstrukteure durch Neu- und Weiterentwicklungen

substituieren oder deutlich verbessern. Der

Einsatz kann in Ex-Bereichen bis Atex-Zone 1 erfolgen. Die elektrischen

Antriebe sind flexibel, einfach zu installieren und benötigen

einen geringen Wartungsaufwand. Des Weiteren wurde die

Hauptlagerung für den Einsatz mit Fett optimiert, diese kommt

ohne Ölumlaufschmierung aus und steigert die Energieeffizienz.

Durch das intelligente Antriebskonzept profitiert der Anwender

von einer hohen Produktivität bei gleichzeitig geringem Energieaufwand.

Der Hauptantrieb ist als Direktantrieb ausgelegt, reduziert

somit Reibungsverluste und ermöglicht den Einsatz eines

optimierten Elektromotors. Der Entfall des Riemenantriebs

erhöht den Wirkungsgrad deutlich und verbessert die Beschleunigungszeit.

Dies bedeutet nicht nur insgesamt kürzere Chargenzeiten,

sondern auch einen geringeren Energieverbrauch und

damit geringere Betriebskosten. Der Frequenzumrichter mit

Rückspeiseeinheit sorgt dafür, dass wertvolle Energie beim aktiven

Bremsen nicht über einen Bremswiderstand in Wärme umgewandelt,

sondern in das Versorgungs-/Stromnetz oder in einen

Akku rückgespeist wird. Zudem lassen sich die beiden frequenzgesteuerten

Antriebe für Ausräumer und Schnecke flexibel sowie

effizient steuern und regeln.

SCHONENDER PRODUKTAUSTRAG

Der neu entwickelte Ausräumer sorgt für einen scherungsarmen

und schonenden Produktaustrag und schützt die Austragsschnecke

vor Kontamination. Beim Produktaustrag wird der Feststoff

sehr scherungsarm in Richtung Austrag geleitet, insbesondere

empfindliche Kristallstrukturen werden schonend behandelt.

Die Austragsschnecke lässt sich im Hinblick auf Drehzahl und

Drehrichtung variabel einstellen, sodass sowohl Feststoffe mit

geringer Schüttdichte und großem erforderlichen Fördervolumen

als auch Feststoffe mit großer Schüttdichte vorteilhaft ausgetragen

werden können.

Durch den elektrischen Antrieb ist es einfach möglich, eine

Chargenunterteilung durch die Stop-and-Go-Funktion vorzunehmen,

was beispielsweise bei einer Gebindeabfüllung oder

Probenentnahme von hohem Nutzen ist. Der Bediener kann das

Ausräumvolumen über die Trommeldrehzahl und die Zustellung

des Ausräumers automatisiert vorgeben. Insbesondere bei Multi-

Purpose-Produktionsanlagen mit häufigem Produktwechsel



01 02

Bilder: Heinkel

01 Einfach warten: Die verschiebbare Technikabdeckung sorgt für

einen leichten Zugang zur darunter liegenden Maschinentechnik

02 Effektiv und ölfrei: Der Ausräumer sorgt für einen schonenden

Produktaustrag, das Antriebskonzept ist ausschließlich elektrisch

kann über die Rezeptur auf die jeweiligen Produkteigenschaften

eingegangen werden, um eine maximale Produktqualität und

Austragsmenge zu erreichen.

INTEGRIERTES REINIGUNGSKONZEPT

Für maximale Hygiene und die optimale Reinigung der horizontalen

Schälzentrifuge sorgt das integrierte CIP-System (Cleaning-

In-Place). Das Reinigungskonzept läuft vollautomatisch unter

Einhaltung vorgegebener Prozesszeiten und -parameter ab. Es

wurde mittels CFD-Analyse (Computational Fluid Dynamics) optimiert

und ermöglicht die effiziente Abreinigung des Produktes

ohne Öffnen des Gehäuses. Dies bietet einen sicheren Schutz vor

Produktverschleppungen und sorgt für eine hohe Arbeitssicherheit.

Das Volumen beim Fluten ist gering und somit benötigt die

Maschine wenig Reinigungsflüssigkeit und weniger Füllzeit.

Die Platzverhältnisse in Produktionsbereichen sind häufig

durch bestehende Grundrisse nur schwer änderbar. Auch der

Transportweg kann herausfordernd sein. Die teilbare Grundplatte

der Bluetector reduziert nicht nur das Gewicht, sondern auch

die Abmessungen der jeweiligen Baugruppe und erleichtert somit

die Handhabung beim Transport und bei der Einbringung

der Maschinen.

FAZIT

Die neue Maschinengeneration reduziert den Wartungsaufwand

auf ein Minimum und setzt auf wartungsfreie Elektroantriebe ohne

Hydraulik und Riemenantrieb. Hierzu zählt auch das Trommellagerungskonzept,

das eine einfache und schnelle Montierbarkeit

von Trommel, Dichtungspaket oder der kompletten Lagereinheit

ermöglicht. Auch die verschiebbare Maschinenabdeckung

bietet Schutz vor äußeren Einflüssen und macht die

technischen Bereiche schnell und einfach zugänglich. Sie erleichtert

somit die Wartungsarbeiten und sorgt für ein sicheres

Arbeitsumfeld des Maschinenbediener.

www.heinkel.de

UNTERNEHMEN

HEINKEL Process Technology GmbH

Ferdinand-Porsche-Str. 8, 74354 Besigheim

info@heinkel.de

AUTOREN

Tobias Hoffmann und Tobias Hänle, Heinkel

Process Technology GmbH, Besigheim

Genau auch unter schwierigen Bedingungen, prozesskompatibel, wartungsfrei, preiswert

Ideal z.B. zur Überwachung von Kühlwasser und Fernwärme

deltawave

mit benetzten Wandlern

• 4-8 Ultraschall-Pfade für

höchste Genauigkeit bis 0,4 %

in Kraftwerk oder Heizwerk

• Einfache Inbetriebnahme,

Busanbindung, umfangreiches

Datenlogging

• Eex-Version lieferbar

• Für offene Gerinne und

gefüllte Leitungen

deltawaveC-clamp on

• Für Flüssigkeiten und Gase

• Portabel oder festinstalliert

• Messung an Rohrdurchmesser von 10 bis

6.000 mm von außen ohne Leitungseingriff

• Hygienisch, druckverlustfrei

• Einfachstes Bedienkonzept

• Binnen Minuten installiert

und parametriert

Mess- und Regeltechnik GmbH

Lindberghstraße 4

D - 82178 Puchheim

Tel.: 0 89 / 8 09 06 - 0

info@systec-controls.de

www.systec-controls.de


FESTSTOFFPUMPEN

DURCHFLUSS MARSCH

Die Kläranlage Treis (Cochem) kämpfte mit einer anhaltend hohen

Feststoffbelastung der Abwasserpumpen. Die fielen wöchentlich

wegen Verstopfung aus und mussten per Hand gereinigt werden.

Der Betreiber beschloß, die alten Modelle sukzessive durch neue

Pumpen zu ersetzen. Die Wartungseinsätze im Pumpwerk haben

sich nun um 95 Prozent reduziert.

Fließt:

In dem strömungstechnisch

optimalen

Laufrad der Hydraulik

entstehen keine

Totzonen, Feststoffe

fließen problemlos

Karl Neiß, Abwassermeister der Kläranlage Treis des kommunalen

Abwasserwerks Cochem berichtet: „Unsere doch

alten Pumpen waren bereits seit 2004 im Einsatz. Sie verstopften

mehrmals pro Woche“. Die vielen Reparaturen

konnten pro Pumpe bis zu 75 Minuten in Anspruch nehmen.

Neiß ist sich sicher: „Es war eine glückliche Fügung, dass wir auf

der Messe IFAT Kollegen der Homa Pumpenfabrik kennenlernten

und im Zuge dessen von der Efftec-Baureihe erfuhren“.

Homa empfahl den Einsatz von Efftec-Pumpen, die spezifisch

auf Anwendungen mit einer hohen Feststoffbelastung ausgelegt

sind. Häufige Probleme, die zur Verstopfung der Pumpen führen,

sind eine niedrige Fließgeschwindigkeit innerhalb der Pumpe

und zu große Spalten hinter den Laufrädern sowie im Ansaugbereich

zwischen Laufrad und Pumpenkammer. „Unsere Pumpen

haben eine verbesserte Hydraulik mit geschlossenen Einkanalrädern

und optimierten Kugeldurchgängen, die hohe Strömungsgeschwindigkeiten

ermöglichen“, erklärt Florian Steiner, Außendienstmitarbeiter

bei der Homa Pumpenfabrik. „Im strömungstechnisch

optimal ausgelegten Laufrad entstehen auch keine

Verwirbelungen, sodass Feststoffe problemlos durch die Hydraulik

geschleust werden.“

In Treis wurde 2019, 2020 und 2021 je ein Efftec-Aggregat in

vertikaler Trockenaufstellung installiert. Die Investition machte

sich für die Betreiber der Kläranlage schnell bezahlt: Nachdem

die erste Efftec-Pumpe bereits im Mai 2019 eingebaut worden

war, lief sie über ein Jahr verstopfungsfrei. „Inzwischen kommt

es nur noch einmal im Quartal zu einem Wartungseinsatz“, ergänzt

Neiß. „Im Vergleich zu den wöchentlichen Problemen mit

den alten Aggregaten bedeutet das für uns einen um 95 Prozent

geringeren Wartungsaufwand.“ Die optimierte Hydraulik erreichen

eine hohe Laufruhe, was die Beanspruchung der einzelnen

Komponenten minimiert und für eine längere Lebensdauer

sorgt. Die Pumpen sind mit dem Permacool-System ausgestattet,

das eine Nass- wie auch Trockenaufstellung ermöglicht. Durch

das patentierte Design wird der Motor kontinuierlich gekühlt,

ohne dass sich der Kühlmantel mit Feststoffen zusetzen kann.

Bilder: Homa

www.homa-pumpen.de

AUTORIN

Sandra Walz, freie Redakteurin, München



HOCHLEISTUNGS-ADSORPTIONSTROCKNER

Der Adsorptionstrockner DA 27000 von Condair liefert eine nominale Trocknungsleistung

bis zu 182 kg pro Stunde, bei einem Trockenluftvolumenstrom von

27.900 m 3 /h. Neben der elektrischen Regenerationsheizung können alternative

Wärmequellen wie Gas, Warmwasser, Dampf oder eine Kombination daraus

verbaut werden. Zusätzliche Module wie Vor- und/oder Nachkühler, Nacherhitzer

oder unterschiedliche Filterklassen sorgen laut Unternehmen für ein breites

Einsatzrepertoir, dass fast jegliches Anforderungsprofil bedienen kann. Je nach

Konfiguration verfügt der Adsorptionstrockner über eine Purgezone zur Wärmerückgewinnung.

Die optimierte Rotorsektionen sorgt für niedrigere Regenerationslufttemperaturen

und die Dual-Rotoren für sehr trockene Taupunkte, zum

Beispiel für die Batteriefertigung.

www.condair.de

TWIIST FÜR DIE POSITION

Der Positionssensor Twiist von Gefran ist ein

System zur Positionsmessung, das auf dem

dreidimensionalen Hall-Effekt basiert. Das System

ist durch ein kompaktes Stahlgehäuse (16 mm)

geschützt. Es ist wasserbeständig und verfügt über

eine Schock- sowie Vibrationsdämpfung. Bei dem

Sensor analysiert eine integrierte CPU die gesammelten

Daten und setzt sie zueinander in Relation.

Damit soll er – abhängig von den spezifischen

Kundenanwendungen – Funktionen zur Selbstdiagnose,

Selbstkorrektur und Erkennen des Maschinen-

und Prozessverhaltens, einschließlich der

vorausschauenden Wartung, realisieren. Anhand

seiner Ausgänge IO-Link (Modell LM-L) und

CANopen (Modell LM-C) soll der Twiist die Messwerte

zu Prozessgrößen wie Position und Geschwindigkeit

oder Neigungswinkel bis zu

1.000 Mal pro Sekunde digital übertragen. Gleichzeitig

kann der Sensor azyklische Informationen

verarbeiten und zur Verfügung stellen, die für die

Analyse und das weitere Verständnis des Maschinenverhaltens

nützlich sein können.

www.gefran.com

FÜR DIE VORABSCHEIDUNG VON SAUGGUT

Die Vakuumzelle von Ruwac ermöglicht eine vereinfachte

Integration von Vorabscheidern in das Saugsystem – ohne

separates Austragsorgan. Sie besteht aus einem kubischen

Gehäuse, das einen Big Bag mit 1 m3 Fassungsvermögen

enthält und hermetisch abgedichtet ist. Dadurch entsteht im

Saugerbetrieb

ein Unterdruck,

der bewirkt, dass

das Sauggut

selbsttätig in den

Big Bag abgeschieden

wird,

bevor es den

nachgeschalteten

Sauger

erreicht. Besonders

wirkungsvoll ist die Vakuumzelle in Kombination mit

einem kompakten Zyklonabscheider. Die Staubpartikel

sammeln sich dann im Big Bag. Die Vakuumzelle bietet hier

den Vorteil, dass die abgeschiedenen Partikel ohne ein

separates Austragsorgan aus dem Zyklon ausgetragen

werden. Die Vakuumzelle lässt sich in Kombination mit

verschiedenen Saugern einsetzen – in der Regel mit größeren

Modellen wie der DA5-Serie des Herstellers. Sie entlastet den

Sauger und ermöglicht damit längere Filterstandzeiten sowie

eine seltenere Entleerung des Sammelbehälters im Sauger.

www.ruwac.de

APP FÜR SENSOREN

Mit der Tools-App von Vega lassen sich via Smartphone oder Tablett die Sensoren

des Herstellers direkt ansteuern und bedienen. Die Sensoren werden zu fast

40 % per Bluetooth und Tools-App parametriert, ausgelesen und gewartet. Zwar

bleibt damit die echte Arbeit immer noch vor Ort, doch speziell der Zugang zu

Gefahrenzonen oder schwer erreichbaren Messstellen ist aus sicherer Distanz

von maximal 50 Metern einfacher. Neu ist laut Unternehmen bei der Gerätebedienung

die Funktion Back-up- & Restore. Hinter den Seriennummern lassen

sich die verfügbaren Back-up-Daten aufrufen und - nach Wahl - erneut installieren. Damit kann der Anwender auf

sämtlichen jemals erhobenen Daten zurückgreifen, denn die Anzahl der Back-ups ist nicht limitiert. Zudem stellt das

Unternehmen eine Cloud-Lösung bereit, die die Möglichkeit des Sicherns und Wiederherstellens der Sensordaten bietet.

www.vega.com



END-OF-LINE PACKAGING

DEZENTRALE ANTRIEBSTECHNOLOGIE

IN DER VERFAHRENSTECHNIK

Für das End-of-Line Packaging gilt:

schwere Lasten, hohe Kräfte, weite

Verfahrwege aber geringere

Anforderungen an Präzision und

Dynamik. Durch dezentrale Antriebslösungen

mit geregelten Frequenzumrichtern

lassen sich hier je nach

Anlage und Anwendung Kostenvorteile

bis zu 50 % erzielen.

Im End-of-Line Packaging sind Antriebe mit zentral gesteuerten

Servomotoren weitverbreitet. Bei Applikationen mit großer

Massenträgheit oder langen Verfahrwegen – beispielsweise

Palettieren, Stabilisieren oder Handling – sind diese jedoch in

der Regel nicht zwingend notwendig. Dezentrale Antriebslösungen,

zum Beispiel mit geregelten Asynchronmotoren, stellen hier

eine effiziente und wirtschaftliche Alternative dar. Nord Drivesystems

kennt die Bedürfnisse der Branche und realisiert modulare

Antriebskonzepte, die auf die spezifischen Anwendungs- und

Kundenanforderungen zugeschnitten sind.

Durch ihre höhere Massenträgheit haben die Asynchronmotoren

von Nord Vorteile im End-of-Line Packaging. Bei der Bewegung

von schweren Massen ermöglichen sie eine bessere Regelung

und Bewegungssteuerung als klassische Servolösungen, die

über ein großes Übersetzungsverhältnis an die Applikation angepasst

werden müssen. Darüber hinaus ermöglichen sie höchste

Prozessstabilität, sie verringern die Vibrationen und das Risiko

einer Beschädigung der Last oder der Verpackungsmaschine.

Weiteres Plus: Asynchronmotoren sind überall in großer Auswahl

verfügbar sowie wartungsfreundlich und lassen sich mit verschiedenen

Getriebetypen und Frequenzumrichtern kombinieren.

KOSTENVORTEILE BIS ZU 50 %

Im Einsatz mit dezentralen Frequenzumrichtern diverser Modelle

von Nord entfallen zudem Komponenten wie Schaltschränke

und Verkabelung und der Einrichtungsaufwand ist deutlich kleiner.

Darüber hinaus ist die Platzeinsparung ein bedeutender Vorteil.

Mit einem modularen Konzept bleibt der Antrieb außerdem

flexibel, denn Umgestaltungen in der Anlagenarchitektur sind

jederzeit ohne größere strukturelle Veränderungen möglich und

zusätzliche Antriebe lassen sich ohne Änderungen am Schaltschrank

auch nachträglich noch hinzufügen.

Niedrige Beschaffungskosten, konstruktive Freiheit beim Maschinendesign,

schnelle Inbetriebnahme, vereinfachte Wartungsund

Instandhaltungsprozesse: Asynchronmotoren mit dezentral

geregelten Frequenzumrichtern und Drehgeberückführung per

Lesenswert: Das Whitepaper informiert über dezentral

geregelter Systemlösungen mit Asynchronmotoren

Absolut- oder Inkrementalgeber ermöglichen sowohl wirtschaftliche

und präzise Positionieranwendungen als auch das dynamische

Bewegen von großen und schweren Verpackungseinheiten.

Damit ist diese Technologie für Anwendungsbereiche wie das

End-of-Line Packaging eine echte Alternative. Je nach Anlagentyp

und Anwendung können die Einsparungen bis zu 50 % betragen.

Bilder: Getriebebau Nord

www.nord.com

UNTERNEHMEN

Getriebebau NORD GmbH & Co. KG

Getriebebau-Nord-Straße 1

22941 Bargteheide/Hamburg

Tel.: 04532 289-0

info@nord.com, www.nord.com

AUTOR

Jörg Niermann, Bereichsleiter Marketing,

Nord Drivesystems, Bargteheide


NEUES MEHRSCHAUFELRAD

Zur Erweiterung ihres Spektrums an rohabwassertauglichen

Pumpen entwickelte die KSB-Gruppe

ein neues radiales Mehrschaufelrad in offener

Bauweise. Das so genannte D-max-Laufrad dient

laut Unternehmen der Förderung von Medien mit

festen und langfaserigen Beimengungen, mit

gröberen Feststoffen sowie Gas- und Lufteinschlüssen.

Aber auch Medien mit hoher Viskosität

lassen sich mit dieser Laufradform transportieren.

Mit einem Bestpunkt von rund 84 % liegt das neue

Laufrad im Bereich von geschlossenen Mehrkanalrädern.

Der freie Durchgang beträgt mindestens

76 mm. Zum Einsatz kommen die Laufräder in den

Pumpenbaureihen Sewatec und Amarex KRT. Sie

sind für 50-Hz- und 60-Hz-Elektromotoren

geeignet. Die maximale Förderhöhe beträgt etwa

90 Meter und die größte Fördermenge liegt laut

Hersteller bei rund 2.800 Kubikmeter pro Stunde.

Es stehen die Werkstoffe EN-GJS-400-15, 1.4517

und EN-GJN-HB555 zur Auswahl.

www.ksb.com

SCHNELLER MÜNDUNGSWECHSEL

KHS verkürzt anhand vereinfachter

Mündungswechsel die

Zeit, die für den Umbau der

Streckblasmaschine Innopet

Blomax benötigt wird. So

wurden beispielsweise

Magazine eingebaut, die

verhindern, dass der Bediener

die Maschine mehrfach

verlassen muss, um etwa

Wechselteile weg- oder herbeizuschaffen. Zudem

tauschte das Unternehmen die Zangen aus, um

die Zahl der zu lösenden Schrauben zu reduzieren.

Gleichzeitig werden nun neu entwickelte Dornaufsätze

verwendet, die sich nach Drücken eines

Auslösers einfach entnehmen lassen. Bewusst hat

KHS einen Ansatz gewählt, in dessen Fokus ein

auf die realen Anwenderanforderungen gerichtetes

zu-Ende-Denken der konkreten Prozesse

stand. Durch den einfachen Mündungswechsel

verkürzt sich laut Unternehmen jetzt die Zeit, die

zwei Bediener zum Beispiel für den Umbau der

KHS Streckblasmaschine Innopet Blomax16

benötigen, um gut zwei Drittel auf nur noch rund

86 Minuten – Preform-Zuführung inklusive.

www.khs.com

Unsere Produkte, Lösungen und Dienstleistungen

verschaffen Ihnen wertvolle Kenntnisse über Ihren

Prozess.

MESSWERT

+ MEHRWERT

Sie treffen mit uns sichere Entscheidungen

zur Optimierung Ihrer Anlage.

Kunden in aller Welt vertrauen uns, wenn es um ihre Anlagen geht.

Uns verbindet ein gemeinsames Ziel: Wir wollen industrielle

Prozesse besser machen. Jeden Tag, überall.

People for Process Automation

Erfahren Sie mehr unter:

www.de.endress.com


NEUE SOFTWARELÖSUNG UPTIME

Die cloudbasierte Softwarelösung Synexio von Synego

ermöglicht die Erfassung, Auswertung und Visualisierung von

Maschinen- und Produktionsdaten. Das Basispaket Monitor

visualisiert verschiedene KPIs. Auf der diesjährigen Interpack

in Düsseldorf wurde vom Unternehmen das zweite Synexio

Paket Uptime vorgestellt. „Damit gehen wir tiefer ins Detail:

Neben der Maschinenverfügbarkeit lässt sich jetzt auch

konkretes Verbesserungspotenzial ermitteln, zum Beispiel

durch die Visualisierung der am häufigsten auftretenden

Stoppgründe“, ist sich Elisa Hein, Produktmanagerin Expert

Services bei Syntegon sicher. Synexio ist Teil der neuen Service

Agreements von Syntegon, die laut Unternehmen die Grundlage

für ein effektives Anlagen- und Wartungsmanagement zu

festen Preisen bilden. Sieben verschiedene Stufen können es

Anwendern ermöglichen, ihre Produktionsrisiken zu minimieren,

Servicekosten transparenter zu machen und komplexe

Prozesse zu vereinfachen.

www.syntegon.com

MÜHLENMOTOR MIT DOPPELSCHUTZ

Menzel Elektromotoren hat einen Mühlenmotor mit einer

Kurzschluss- und Bürstenabhebevorrichtung (KBAV) applikationsspezifisch

konfiguriert. Der Motor mit Achshöhe 710 mm,

Nennleistung 2.000 kW und Nennspannung 4.200 V wird in

einem Zementwerk eine ältere Maschine ersetzen und eine

Kugelmühle antreiben. Auf Anwenderwunsch replizierte

Menzel die Ausstattungsmerkmale des Originalmotors. Dazu

gehörte die Ausrüstung

mit einer KBAV.

Die Vorrichtung

reduziert den

Verschleiß der

Motorbürsten und ist

ökonomisch lohnend

in Anwendungen mit

sehr langen Laufzeiten

und sehr seltenen

Neustarts. Nach dem Hochfahren des Schleifringläufermotors

werden die Rotorwicklungen kurzgeschlossen und die

Kohlebürsten abgehoben. Dadurch sollen Aufwand und

Kosten für den regelmäßigen Bürstenaustausch entfallen.

Außerdem verringert sich laut Unternehmen der Bürstenabrieb

und es wird weniger Kohlestaub freigesetzt, sodass die

Schleifringe, der Schleifringraum und die Filter seltener

gereinigt werden müssen. Der Drehstromschleifringläufermotor

der Baureihe Mebssl ersetzt den Bestandsmotor eins zu

eins . Er bietet die Schutzart IP 55, die Isolationsklasse H und

die Kühlart IC 611 (Luft-Luft-Wärmetauscher).

www.menzel-motors.com

MINI-LINEARAKTUATOR

Nanotec stellt mit dem Lsa14 seinen ersten Linearaktuator mit Flanschgröße 14 mm (NEMA 6) vor. Als einer der kleinsten

Linearaktuatoren mit Schrittmotor auf dem Markt, sei die kompakte Einheit laut Hersteller ideal für Anwendungen mit

Platzbeschränkungen – unter anderem in der Medizintechnik, der Laborautomation, Analyseinstrumenten oder der

optischen Technologie. Die Auflösung bis zu 5 µm pro Schritt ermöglicht eine hochpräzise Positionierung. In

Kombination mit der vorgespannten Gewindemutter lässt sich auch das Umkehrspiel eliminieren. Der

Aktuator stellt, trotz seiner kleinen Bauform, eine Maximalkraft von 15 N bereit. Nanotec bietet für den

Lsa14 verschiedene Motorcontroller und kundenspezifische Lösungen an, zum Beispiel die Beschichtung

der Spindel.

www.nanotec.de

LÖSUNGEN FÜR

NIEDERVOLT-HOCHGESCHWINDIGKEITSSPINDELN

Mit dem SD4S und dem SD4B stellt Sieb und Meyer zwei Frequenzumrichter speziell

für den Betrieb von Niedervolt-Hochgeschwindigkeitsspindeln zur Verfügung. Mit

beiden Varianten lassen sich Asynchron-, Synchron- und IPM-Motoren sensorlos bis zu

einer Drehzahl von 240.000 1/min (4.000 Hz) antreiben. Die Niedervolt-Versionen der

SD4S-Reihe sind auf eine einphasige Versorgungsspannung von 45 .. 60 VAC optimiert.

Hier lässt sich die Versorgungsspannung mit einem entsprechenden Trenntransformator

robust realisieren. Überall dort, wo in der Maschine bereits eine DC-Versorgung

verfügbar ist oder aber ein möglichst geringes Bauvolumen beziehungsweise eine geringe Baubreite des Frequenzumrichters

benötigt wird, ist der SD4B die Variante der Wahl. Die ist für eine Versorgungsspannung von 24 .. 80 VDC geeignet und ist lediglich

25 mm schmall. Kommunikationsseitig bieten beide Modelle neben der standardmäßigen, zur Parametrierung genutzten Ethernet-Schnittstelle,

auch CANopen, Modbus RTU/TCP sowie RS232/485. Optional sind noch EtherCAT und Powerlink verfügbar.

www.sieb-meyer.de



ÖLFREIE SCHRAUBENVERDICHTER

Die ölfreien zweistufigen Schraubenverdichter der Baureihe 2C bieten laut Aerzen

funktionale Anpassungsfähigkeit für unterschiedliche Antriebs- und Steuerungskonzepte.

Ermöglicht wir das durch offene Systemintegration, modulare Grundkomponenten

sowie variabler mechanischer und elektronischer Schnittstellen. In Kombination mit

maßgeschneiderten Systemen zur Wärmerückgewinnung werden laut Hersteller die

kundenindividuell ausgelegten Druckluftaggregate zu wahren Energiesparmeistern und

Bestandteil einer Systemlösung. Die luft- oder wassergekühlten Kompressoren der

Baureihe 2C liefern ölfreie und absorptionsmittelfreie Druckluft im Druckbereich von 4

bis 11,5 bar (g) und sind für Volumenströme von 166 bis 9.300 m 3 /h ausgelegt.

www.aerzen.com

DOPPELTE SICHERHEIT

Beim Sicherheitsdoppelrohr-Wärmetauscher

des Typus

VEV-DR / VEV-L-DR

von GTS Thielmann

hat doppelwandige

Rohre und ein

Sicherheitsraum mit

Leckageüberwachung.

Selbst wenn

das innere Rohr defekt ist, bleiben die Medien des inneren

und äußeren Rohres laut Hersteller getrennt. Das Sperrmedium

befindet sich im Leckageraum zwischen dem Doppelrohrsystem

und löst durch Druckdifferenz einen Alarm aus. Dies ist

laut GTS Thielmann ein gutes Konzept für den sicheren

Transport von umweltgefährdenden Medien. Die Sicherheitswärmetauscher

des Gasfiltrations- und Vorwärmungsspezialisten

findet man in verschiedenen industriellen Bereichen,

bei der Ölkühlung von Turbinen, Getrieben und Kompressoren

in der Brauchwassererwärmung oder auch in der Chemie

sowie Petrochemie.

www.gts-thielmann.de

KOMPLETTE

INNENGARNITUR-REPARATURLÖSUNG

Emerson hat die Einführung seines Easy-e

Trim Moduls bekannt gegeben, einer kompletten

Innengarnitur-Reparaturlösung für Fisher

Easy-e Durchgangsventile. Dieses ab Werk vormontierte

Austauschmodul kombiniert laut

Hersteller alle Ersatzteile des Ventils sowie

das Oberteil in einer einbaufertigen Reparaturlösung.

Dadurch können das Reparaturverfahren

rationalisiert und gleichzeitig über den

gesamten Wartungsprozess hinweg Zeit und

Geld gespart werden. Das Innengarniturmodul unterstützt

laut Unternehmen die Verringerung flüchtiger Emissionen

durch eine standardisierte Enviro-Seal Packung. Für ältere

Ventile, die nicht über diese Packungsart verfügen, bietet das

Innengarniturmodul laut Hersteller ein schnelles, einfaches

und kostengünstiges Upgrade zur Reduzierung von Emissionen.

Das Innengarniturmodul ist sowohl für installierte als

auch neue Fisher ET und EZ Durchgangsventile in den Größen

NPS 1 bis NPS 4 erhältlich.

www.emerson.com

CORDONEL ®

LEISTUNGSSTARKER

GROSSWASSERZÄHLER

MIT INNOVATIVER

ULTRASCHALLMESSUNG


LICHT FÜR DIE

CHEMISCHE

PRODUKTION

Das Technologie- und Software-

Unternehmen Emerson wurde von

Syzygy Plasmonics ausgewählt, seine

Katalysatorreaktor-Technologie zu automatisieren. Bei dieser

Technologie wird laut Unternehmen keine thermische Energie,

sondern Licht für die chemische Produktion eingesetzt. Die

vollelektrische Produktionsmethode soll die Verbrennung

fossiler Brennstoffe ersetzen und dazu beitragen, die industriellen

Treibhausgasemissionen und Betriebskosten zu senken und

gleichzeitig die globalen Nachhaltigkeitsziele zu fördern. Das

Unternehmen schätzt, dass seine Reaktorsysteme bis zum Jahr

2040 eine Gigatonne CO 2

-Emissionen vermeiden könnten.

Die Katalysatorreaktor-Technologie von Syzygy wird die

Dekarbonisierung laut Unternehmen auf kostengünstige

Weise vorantreiben, indem sie kohlenstoffintensive

Erzeugungen wie die chemische Produktion elektrifiziert

und die Kohlenstoffintensität der Wasserstoff-, Methanolund

Kraftstoffproduktion reduziert, was die Kohlenstoffbilanz

in Transportkraftstoffen verbessert.

www.plasmonics.tech

BLOG: BIOINTELLIGENZ ALS NACHHALTIGER INNOVATIONSRAUM

Die Etablierung einer nachhaltigen Wirtschaftsweise wird zunehmend strategisch relevant. Dies zeigen die Folgen des Klimawandels

und der weiterhin starke Anstieg des globalen Ressourcenverbrauchs. Die Biointelligenz ist daher einer der wichtigsten

Innovationspfade für die nachhaltige Erneuerung der industriellen Wertschöpfung. Maßgeblich für ihre Entwicklung und

Anwendung ist die Konvergenz zwischen Ingenieur-, Lebens- und Informationswissenschaften. Das Zentrum für Biointelligente

Produktion am Fraunhofer-Institut für Produktionstechnik und Automatisierung IPA stellt die vielversprechenden Möglichkeiten

der biointelligenten Produktion in verschiedenen

Industriezweigen auf einem spannenden Blog vor:

www.biointelligenz.de. Er lädt Sie ein, in eine Welt

innovativer Ansätze und Technologien einzutauchen,

bei denen Natur, Technik und IT zusammenkommen,

um optimierte Industrieprozesse zu ermöglichen.

Biointelligente Lösungen haben das Potenzial, eine

ökologisch ausbalancierte Produktion zu realisieren.

Von personalisierter Gesundheitsversorgung über

intelligente Produktionsorganisation bis hin zur

dezentralen Herstellung von Konsumgütern und

Nahrungsmitteln aus nachwachsenden Rohstoffen

– die Möglichkeiten sind faszinierend.

Bildquelle: ColdFire – stock.adobe.com

www.ipa.fraunhofer.de



HERSTELLUNG VON NACHHALTIGEM PETG

UPM Biochemicals und

Selenis, haben eine Partnerschaft

bekannt gegeben.

Ziel ist die Herstellung von

nachhaltigem Polyethylenterephthalat-Glykol

(PETG),

das in einer Vielzahl von

Produkten des täglichen

Lebens zum Einsatz kommt,

darunter Kosmetik- und

Körperpflegeverpackungen

sowie Gebrauchsgüter und

Schrumpffolien. UPM wird Selenis mit Bio-Mono-Ethylen-

Glykol (Bio-MEG) namens UPM Biopura aus seinem neuen

Werk in Leuna beliefern, das die Grundlage für die Produktion

von Bio-PETG ist. In dieser Anlage wird Forstbiomasse

aus nachhaltig bewirtschafteten und zertifizierten

Wäldern der Region in nachhaltige Biochemikalien

umgewandelt, ohne dass diese Biomasse in Konkurrenz

zu Nahrungsmittelressourcen steht. Dies ermöglicht den

Herstellern, laut Unternehmen, ihre Emissionsziele neu

zu definieren und soll dazu beitragen, ihre Scope-3-

Emissionen durch die Umstellung von fossilen auf nachwachsende

Rohstoffe zu reduzieren.

www.selenis.com

www.upmbiochemicals.com

MEHRSCHICHTVERPACKUNGEN

BESSER TRENNEN UND RECYCELN

Mehrschichtfolien

werden für verschiedenste

Verpackungsmaterialien

eingesetzt,

besonders im

Lebensmittelbereich.

Nach Vorgaben des

Europäischen Green

Deal müssen

Verpackungen bis zum Jahr 2030 zu einem großen Anteil

recycelt werden. Im Rahmen eines Kooperationsprojekts

haben BASF, Krones, Südpack und Tomra nun gezeigt, dass

sich PET/PE-Mehrschichtverpackungen trennen lassen und als

Rohstoffe erneut in den Stoffkreislauf eingespeist werden

können. Bereits beim ersten industriellen Versuch gelang es

69 Prozent der PET/PE-Komponenten komplett zu trennen.

Das Besondere an dem Ansatz ist, dass ein Recycling der

Mehrschichtverpackungen in der bestehenden Infrastruktur

möglich ist. Durch die Anpassung u.a. diverser Verfahrensparameter

im Recyclingprozess sehen die Projektbeteiligten

Möglichkeiten, die Recyclingquote noch weiter zu erhöhen.

Ziel ist es, PET abermals zur Herstellung von Lebensmittelverpackungen

zu verwenden sowie die PE-Fraktion als Rohstoff für

neue Verpackungen im Nichtlebensmittelbereich einzusetzen.

www.basf.com

ENERGIE AUS DER DRUCKLUFT ERZEUGUNG

WIEDERVERWERTEN

Für Anwender kann die Wärmerückgewinnung ein

profitables Modell sein. Bis zu 94 % der aufgewendeten

Energie lassen sich zurückgewinnen. Zeitgleich reduziert

sich die Energie für Kühlvorgänge innerhalb des Kompressors,

da die entstehende Wärme abgeleitet und an anderer

Stelle genutzt wird. Die

Investition in Komponenten

zur Wärmerückgewinnung

kann sich so innerhalb

weniger Monate

amortisieren. Für öleinspritzgekühlte

Kompressoren

bietet Boge mit

Duotherm ein externes

Modul zur Wärmerückgewinnung

an. Bei ölfreien Kompressoren stimmt der

Bielefelder Hersteller den Prozess individuell auf die

Anlage ab. Bei neuen Kompressoren ist die Möglichkeit zur

Wärme rückgewinnung standardmäßig verbaut. Ältere

Anlagen – auch von anderen Herstellern – können binnen

einem Tag nachgerüstet werden. „Die hohen Heizkosten

zwingen viele Unternehmen dazu, Gas einzusparen.

Unsere Praxiserfahrungen zeigen, dass Wärmerückgewinnung

eine höchst wirtschaftliche und effiziente Methode

ist, bestehende Energie wiederzuverwerten“, resümiert

Frank Hilbrink, Produktmanager bei Boge.

www.boge.com

SPEZIELLE KUGELHÄHNE

FÜR SPEZIELLE ANWENDUNGEN

• Rein metallisch dichtend und gasdicht

• Drücke bis 1035 bar, Temperaturen bis 550°C

Heizmantelkugelhahn

Sauerstoffkugelhahn

Molchkugelhahn

Multifunktionskugelhahn

hartmann-valves.com


KLEINSTEUERUNG ÜBERWACHT

BACKÖFEN VON WAFFELMASCHINEN

VERFÜHRERISCH SICHER

Ob Waffelschnitten, -röllchen oder -tüten – weltweit wird jede zweite industriell

hergestellte Waffel laut Brancheninsidern mit einer im niederösterreichischen

Leobendorf entwickelten Waffelmaschine gebacken. Im dortigen Wafer Innovation

Center entstehen Produktionslinien für unterschiedlichste Waffelvariationen:

Flach- und Hohlwaffeln, Waffelröllchen, Eistüten, Weichwaffeln sowie

Waffelsnacks – alles dabei.

Die kundenspezifischen Anlagen der Franz Haas-Waffelmaschinen

müssen neben einer hohen Flexibilität durch

Modularität automatisierungsseitig vor allem länderspezifischen

Sicherheitsstandards genügen. Nur damit

erfüllen sie die einschlägigen Normen und Richtlinien der jeweiligen

Zielmärkte und lassen sich dort auf den Markt bringen.

Mit dem neuen Basisgerät Pnoz m B1 Burner von Pilz und der

sicheren Kleinsteuerung Pnozmulti 2, hat der Automatisierungsexperte

eine sichere Lösung geschaffen. Die Lösung sorgt für eine

sichere Steuerung und Überwachung der Gasbrenner in den

Backöfen des österreichischen Waffelmaschinenherstellers.

Durch die globale Zertifizierung lässt sie sich einheitlich einsetzen.

Damit kann der Waffelmaschinen-Spezialist neben der

funktionalen Sicherheit auch die Brennersteuerung und daher

die gesamte Sicherheitstechnik seiner Backautomaten mit einer

einzigen, flexibel konfigurierbaren sicheren Kleinsteuerung realisieren.

Weiterhin lässt sie sich durch ausgereifte Diagnosemöglichkeiten

und vielfältige Kommunikationsoptionen in die meist

kundenseitig vorgegebene Automatisierungsumgebung einfach

anbinden.

HERZSTÜCK DER PRODUKTION

Herzstück jeder Waffel-Produktionslinie ist der Backofen. Dieser

kann je nach Produkt und Anlagenkonfiguration bis zu 35 m lang

sein. Die Beheizung übernehmen in der Regel gasbefeuerte Langrohrbrenner.

„Die wichtigste Aufgabe der Brennersteuerung ist es,

das Verlöschen der Flamme zu überwachen und gegebenenfalls

sofort die Zufuhr des Gases sicher zu unterbrechen. So verhindern

wir, dass unverbranntes Gas ausströmt und es im schlimmsten

Fall zu einer Explosion kommt.“ erklärt Wolfgang Grassberger,

verantwortlich für die Maschinensicherheit in der Division Waffeln

bei Bühler.

Dies stellt eine steuerungstechnisch komplexe Schrittabfolge dar.

Die beginnt bereits mit dem Zündprozess, der knapp 20 Einzelschritte

umfasst. „Jeder Brenner hat zwei redundante, diversitär

angesteuerte Hauptgasventile, die noch vor dem eigentlichen

Zündvorgang auf Dichtheit geprüft werden“, bringt Grassberger

ein Beispiel. Ein Ionisationsstromsensor erkennt die Flamme

und somit die erfolgreiche Zündung – alternativ kommen dafür

UV-Flammenwächter zum Einsatz. „Während der Befeuerung

werden der Minimum- und Maximum-Gasdruck, die Funktion

01 Feuer im Griff: Nun lässt sich neben der Steuerung

und Überwachung des Brenners, auch die gesamte

Feuerungsanlage sicher managen



02 Der Formprozess bei einer typischen Eiswaffel: Der Teig wird

auf einzelne Backplatten aufgegossen und …

03 … nach vielen Einzelschritten, wird am Ende des Prozesses

die Waffel zu einer spitzen Tüte geformt – lecker!

der Absaugung, das Einhalten der zulässigen Maximal-Temperatur

und Vieles mehr überwacht“, zählt Grassberger einige weitere

Sicherheitsaufgaben der Brennersteuerung auf.

DER BURNER UNTER DEN STEUERUNGEN

„Den größten Vorteil der Steuerung sehen wir darin, dass wir nun

die gesamte Sicherheitstechnik unserer Maschinen, also funktionale

Sicherheit und Brennersteuerung, mit einem einzigen System

standardisieren können“, bringt es Grassberger auf den

Punkt. Über die für alle gängigen Feldbus- und Ethernetsysteme

verfügbaren Kommunikationsmodule lässt sich Pnozmulti 2

komfortabel mit übergeordneten Automatisierungsumgebungen

koppeln – für Bühler ein weiterer wichtiger Aspekt, da die

Produktionslinien weltweit ausgeliefert werden, und entsprechend

vielfältig müssen für die unterschiedlichen Märkte die

Anforderungen berücksichtigt werden. Die generierten Statusund

Diagnosedaten lassen sich einfach in das jeweils verwendete

Visualisierungssystem einbinden. Dadurch kann der aktuelle

Istzustand der Brenner sehr detailliert in Einzelschritten dargestellt

und analysiert werden. Sämtliche Daten sowie Informationen

und vor allem Fehlermeldungen werden am Bedienpanel

in Klartext visualisiert.

BRENNT AUCH FÜRS RETROFIT

Ein weiteres Einsatzgebiet erschließt die neue Burner-Variante im

Retrofit-Bereich als Ersatz für ältere, nicht busfähige Brennersteuerungen.

Auch hierfür eignet sich Pnozmulti 2, weil sich die konfigurierbare

sichere Kleinsteuerung als modulares System und

durch ihre vielseitige Konfigurationssoftware hard- und soft-

wareseitig flexibel anpassen lässt. Das bestätigt Bühler – bereits

einige in die Jahre gekommen Brennersteuerungen von Bestandsanlagen

wurden durch die neue Steuerung ersetzt: „Unsere Anlagen

sind oft jahrzehntelang in Betrieb. Da ist die Ersatzteilverfügbarkeit

ebenso ein Thema wie der Sicherheitsaspekt. Insofern

macht die Modernisierung mit aktueller Sicherheitstechnik absolut

Sinn, und ist daher auch bei uns ein stetig wachsendes Feld.“

Gemeinsam mit Pilz arbeitet der österreichische Waffelmaschinenhersteller

bereits an der weiteren Modularisierung seiner

Brennerautomaten: Bis zu 24 einzelne Brenner sollen dann individuell

angesteuert werden – für noch mehr Flexibilität mit Blick

auf die Produktvielfalt der weltweiten Anwender.

Bilder: Pilz

www.pilz.de

UNTERNEHMEN

Pilz GmbH & Co. KG

Felix-Wankel-Straße 2, 73760 Ostfildern

Tel. +49 711 3409-0

E-Mail: info@pilz.de

www.pilz.de

AUTOR

Karl Haderer, Pilz Österreich

Systeme

... weil Erfahrung zählt!

Für industrielle

Wärmebehandlungen

Umfassend: auch für Abschreck-Prozesse

Temperatur Profil Systeme

für die Wärmebehandlung

Software

Einfach: schnelle grafische Auswertung

AMS 2750G und

CQI-9 Auswertung

Support

Exakt: akkreditierte Kalibration

www.phoenixtm.com

info@phoenixtm.com

Unkomplizierter Service/

Kalibration mit kurzer

Bearbeitungszeit

01

LÖSUNGEN FÜR DIE VERFAHRENSTECHNIK

DURCHFLUSS ERHÖHEN IN DER

PROZESSAUTOMATISIERUNG

Die Komponenten eines italienischen Herstellers sind speziell auf

die Anforderungen der Verfahrenstechnik zugeschnitten. Sie

zeichnen sich durch hohe Qualitätsstandards aus und finden Einsatz

in der Öl- und Gasindustrie, der Petrochemie und in den Bereichen

Energieerzeugung sowie Wasseraufbereitung.

Von großem Interesse für die Wirtschaft der EU sind laut

EZB die Öl- und Gasindustrie sowie der Energiesektor.

Pneumax aus Bergamo entwickelt dafür Lösungen, die

den internationalen Standards entsprechen und der

Hersteller mittels zertifizierter Verfahren realisiert. Bei den Produkten

kommen sowohl in der Produktion als auch der Erprobung

und dem Prototyping moderne Technologien zum Einsatz.

Damit ist sich Pneumax sicher, maximale Effizienz und Zuverlässigkeit

zu erreichen.

LÖSUNGEN FÜR DEN ENERGIESEKTOR

„Wir bieten eine breite Palette von Komponenten und Systemen

für die Prozess-automatisierung und den Energiesektor. Alle

Komponenten und Systeme werden speziell für die Anforderungen

dieser Bereiche entwickelt und hergestellt. Sie entsprechen

somit den vor Ort geltenden hohen Qualitätsstandards, die auch

unter besonders rauen Betriebsbedingungen maximale Zuverlässigkeit

gewährleisten sollen“, erklärt Domenico Di Monte, Corporate

Brand Manager bei Pneumax. Zu den wichtigsten Anwendungsbereichen

der Lösungen des Komponentenherstellers zählen

die Petrochemie, die Öl- und Gasindustrie, die Energieerzeugung

und die Wasseraufbereitung.

So ist es auch bei dem Volumenstrom-Verstärker der Serie

Flowplus. Er ist sowohl in der Standardversion (Edelstahl oder

Aluminium) als auch in der Version mit integriertem Filter (Edelstahl)

verfügbar. Die Modellreihe wurde speziell für den Einsatz

in der Öl- und Gasindustrie entwickelt. Aber auch für andere

technisch anspruchsvolle Anwendungen sind sie einsetzbar. Darüber

hinaus sind die Volumenstromverstärker eine gute Wahl

für alle Anwendungen in der Prozess- und Industrieautomatisierung,

bei denen hohe Ausgangsvolumenströme benötigt werden.



01 Scotch Yoke Stellantrieb: Antrieb eines

pneumatisch gesteuerten Kugelhahns, mit

Pneumax Filterdruckregler, Ventilblock und

Volumebooster.

02 Volumebooster mit integriertem Filter:

Kostenreduktion durch die Verschmelzung

von zwei Bauteilen in einem.

03 Alles dabei: Das Sortiment umfasst

Komponenten aus Edelstahl 316L und

Modelle aus Aluminium

02

Beide Versionen sind äußerst korrosionsbeständig und verschleißfest,

da sie über die gleichen medienberührten Innenmaterialien

sowie über eine Vielzahl von Dichtelementen für Hochund

Tieftemperaturanwendungen verfügen.

TECHNISCHE DATEN

Die Volumenstromverstärker von Pneumax arbeiten mit einem

Verhältnis von 1:1 zwischen Steuer- und Ausgangsdruck und ermöglichen

hohe Schaltgeschwindigkeiten, da sie durch die Bereitstellung

einer großen Luftmenge den Öffnungs- und Schließvorgang

des Aktuators beschleunigen und so die Hubgeschwindigkeit

der Regel- und Absperrventile erhöhen. Alle Versionen des Volumenverstärkers

sind mit einem integrierten, einstellbaren Bypass-

Ventil ausgestattet, um das übermäßige Überschwingen oder die

Überdämpfung des Aktuators zu reduzieren oder (im Falle eines

Auf-Zu-Ventils durch die vollständig geschlossene Position) zu vermeiden.

Bestimmte Modelle haben zudem einen integrierten

Durchflussregler zur Be- und/oder Entlüftung, der eine präzise

Einstellung der Öffnungs-/Schließgeschwindigkeit des Aktuators

ermöglicht. Die Edelstahlversionen sind auch mit einem Edelstahloder

HDPE- Filtereinsatz für große Durchflussmengen (5-20-50 μ)

erhältlich. Diese Filtereinsätze lassen sich dann durch Ausblasen

oder Auswaschen mit geeigneten Reinigungsmitteln reinigen.

KOOPERATIONEN FÖRDERN

„Eine Zauberformel lautet: Wettbewerbsfähigkeit durch Innovation“,

kommentiert Di Monte. „Heute ist es notwendig, nicht nur

innerhalb des Unternehmens auf Zusammenarbeit zu setzen,

sondern auch die Kooperation mit den Lieferanten und Anwendern

zu fördern. Qualität und Effizienz spielen nicht nur in der

Produktion im engeren Sinne, sondern im gesamten vor- und

nachgelagerten Prozess eine entscheidende Rolle: von der Werkstoffauswahl

über das Lieferantennetzwerk bis hin zur Logistik

und dem Kundendienst.“ Er fügt hinzu: „In diesen Bereichen ist

es mehr denn je notwendig, bei der Kostenoptimierung nicht nur

den gesamten Produktlebenszyklus, sondern auch die Kunden-

Lieferanten-Beziehung zu berücksichtigen.“

Diesen strategischen Leitlinien folgend, bietet die Spezialisten

vor allem Lösungen für den Energiemarkt, die von Komponenten

für die Luftaufbereitung über einzelne Ventile und Elektroventile

bis hin zu Verteilern und voll integrierten Systemen reichen, die

häufig an die spezifischen Anforderungen der einzelnen Kunden

angepasst werden. Das Sortiment umfasst Komponenten aus

Edelstahl 316L der Serie Steel Line sowie verschiedene Modelle

aus Aluminium. Alle Produkte sind darauf ausgelegt, sowohl für

die Erstausstattung als auch für die Nachrüstung der Anlage maximale

Zuverlässigkeit zu ermöglichen. Sie wurden speziell für

Anwendungen entwickelt, bei denen aufgrund aggressiver chemischer

Stoffe und/oder Umgebungsbedingungen eine sehr gute

Korrosionsbeständigkeit gefordert ist. Diese Produkte eignen

sich auch bei extremen Temperaturen für den Einsatz in Kontakt

mit gasförmigen Medien, einschließlich aggressiver Stoffe.

03

LUFT- UND MEDIENAUFBEREITUNG

Fazit: Pneumax stellt mit den Serien Airplus, 1700 Steel Line und

Flow Plus alle für die Druckluftaufbereitung erforderlichen Bauteile

zur Verfügung. Diese sind sowohl in Edelstahl als auch in

Aluminium erhältlich und eignen sich für den Einsatz in einem

breiten Temperatur- und Druckbereich. Alle Bauteile – Filterregler,

Regler, Filter und Volumenstromverstärker – werden unter

Einhaltung höchster Qualitätsstandards und Vorschriften für

SIL, ATEX, EAC, UL, NACE und NEPSI hergestellt. Ergänzt wird

das Angebot durch Komponenten und Systeme für die Steuerung

flüssiger und gasförmiger Medien. Es handelt sich um ein

umfassendes Sortiment an Komponenten zum Absperren und

Steuern von Medien: Schrägsitzventile, Pufferventile, servogesteuerte

Kolben- oder Membranventile und mittels Dichtelement

gesteuerte Elektroventile. Für die Herstellung aller Komponenten

werden nicht nur für das Gehäuse (aus Messing und

Edelstahl), sondern auch für die Innenbauteile (aus Edelstahl)

und die Dichtelemente (aus FKW, PTFE, und EPDM) hochwertige

Werkstoffe verwendet.

Bilder: Pneumax, Grispb – stock.adobe.com

www.pneumax.de

UNTERNEHMEN

Pneumax GmbH

Tantalstraße 4, 63571 Gelnhausen

Telefon: +49 (0) 6051-9777-0

Fax: +49 (0) 6051 - 9777-55

info@pneumax-gmbh.de

nternet: www.pneumax.de

AUTOR

Giovanni Gorizia, Bergamo, Pneumax


MESSTECHNIK FÜR DIE DEKARBONISIERUNG

RAUS AUS DER CO 2

-FALLE

Die Energiewende in der Industrie hat ein klares Ziel: Die Umstellung der Energieversorgung

auf eine nachhaltige Basis mit regenerativen Energien. Hierdurch soll

der menschenverursachte CO 2

-Ausstoß verringert oder sogar gänzlich vermieden

werden, der heute durch fossile Energieträger verursacht wird. Viele Technologien

zur Dekarbonisierung der Industrie haben hohe und sehr spezielle Anforderungen

an die Prozessmesstechnik. Lesen Sie, wie Endress+Hauser als Partner der Prozessindustrie

die Umstellung mit vorantreiben möchte.

Die Energiewende ist für die chemische Prozessindustrie

eine bedeutende Herausforderung, die sie möglichst

rasch bewältigen muss. Die Komplexität dieser Aufgabe

rührt daher, dass fossile Rohstoffe einerseits ersetzt werden

müssen, da sie die Quelle des klimaschädlichen Kohlendioxids

sind. Andererseits ist CO 2

in der chemischen Industrie jedoch

auch ein Rohstoff, der für diverse Prozesse benötigt wird.

Bisher wurde dieses CO 2

als Nebenprodukt erzeugt, was jedoch

künftig in einer dekarbonisierten Welt nicht mehr in gewohnter

Weise möglich ist.

Die Umstellung auf erneuerbare Rohstoffe und Energieträger

erfordert daher häufig umfangreiche Anpassungen der bestehenden

Prozesse. Sie ermöglicht zugleich neue Wege für Technologien

zur CO 2

Vermeidung und gleichzeitig solche zur CO 2

-Abscheidung

und -Speicherung. Um die verschiedenen Strategien und

Ansätze zur Erreichung der Klimaziele besser beschreibbar zu

machen und sowohl die Herausforderungen als auch die Lösungen

zu diskutieren, werden sie für diesen Beitrag in drei Themen

untergliedert:

Der erste Punkt ist die Elektrifizierung von Prozessen zur Emissionsvermeidung

sowie die Effizienzsteigerung bestehender Anlagen

mit dem Ziel, Emissionen zu reduzieren, wo sie sich (noch)

nicht vermeiden lassen. Der zweite Punkt behandelt die Umstellung

auf alternative Energieträger, allen voran auf grünen Wasserstoff.

Neben der Herstellung, dem Transport, der Nutzung und

Speicherung von H2 fallen auch Power-to-Chemicals-Ansätze



(P2C) oder das Thema Green Steel unter diesen Punkt. Das dritte

Thema behandelt CO 2

als Rohstoff, den es als Emission oder als

abgeschiedenes Produkt zu erfassen gilt. Hierunter fallen Schlagworte

wie Carbon Capture (CC) oder Direct Air Capture (DAC),

auch die Speicherung sowie der Transport von CO 2

fallen unter

diesen Themencluster.

ELEKTRIFIZIERUNG VON PROZESSEN

EIN ENGES NETZ AN MESS

INSTRUMENTEN UND ENERGIE

RECHNERN SORGT DAFÜR, DASS

ALLE DATEN ERFASST WERDEN

01

02

Als erste und vielversprechende Maßnahme kann die chemische

Industrie Prozesse, wo dies möglich ist, direkt auf regenerativen –

emissionsfreien – Strom aus Wind, Wasser und Sonne umstellen.

Dies ist sicherlich eine der größten und vermutlich auch einfachsten

Stellschrauben in der Prozessindustrie. Oftmals sind

diese Umstellungen mit gar nicht so drastischen Einschnitten in

die Prozesse möglich. Ein Beispiel ist die Dampferzeugung, die

leicht elektrifiziert werden kann und wo infolgedessen keine Änderungen

am Wärmenetz oder an der Messtechnik zur Messung

und Bilanzierung der Wärmeerzeugung, -verteilung und des

Wärmeverbrauchs gemacht werden müssen.

Für Prozesse, die zwar nicht sofort emissionsfrei gestellt werden

können, existieren jedoch oft größere Einsparpotentiale für

Emissionen, die sich durch Effizienzsteigerungen und Optimierungen

der Anlagen realisieren lassen. Als Grundlage für Optimierungsmaßnahmen

müssen Energieverbräuche engmaschig

gemessen und bilanziert werden. Dies kann mit dem breit aufgestellten

Feldgeräteportfolio von Endress+Hauser gelingen, mit

dem sämtliche Parameter sowohl in den Kernprozessen als auch

in Utilities wie Dampf-, Heiz-, Kühl- oder CIP/SIP-Kreisläufen bis

hin zu eichfähigen Messstellen erfasst werden können. Das Geräteportfolio

umfasst die Messparameter Druck, Durchfluss, Materialfeuchte,

Flüssigkeitsanalyse, Füllstand, optische Analyse, Systemkomponenten

und Temperatur. Der Messtechnikspezialist

bietet neben Dienstleistungen zur Erfassung von CO 2

Emissionen

außerdem Digitalisierungsservices rund um das IIoT-Ökosystem

Netilion, die Transparenz über die Anlagenassets schaffen und

ebenfalls eine Basis für Anlagenoptimierungen bereitstellen.

03

WASSERSTOFF ALS SPEICHERMEDIUM

Der zweite Punkt dieses Beitrags zur Dekarbonisierung der Industrie

betrifft die Umstellung von Anlagen auf alternative Energieträger.

Entscheidend für die Emissionssenkungen durch Elektrifizierung

ist die ausreichende Verfügbarkeit der regenerativen

Energie. Die Sonne scheint nicht überall und zu jeder Zeit in gleichem

Maße, auch die Erzeugung von Windenergie ist großen

Schwankungen unterworfen. Die regenerative Energie ist somit

01 Aus der Luft gegriffen: Per Direct Air Capture wird CO 2

direkt aus

der Luft filtriert und für die Weiterverwendung gespeichert

02 In die Falle gegangen: Per Carbon Capture ist es möglich,

CO 2

-Emissionen einzufangen, zu speichern und für die Industrie

nutzbar zu machen

03 Alles im Blick: Verschiedenste Geräte und Lösungen liefern präzise

Messdaten, um zu steuern, überwachen und dokumentieren


zwar die Grundlage für die Elektrifizierung, ein Schlüsselfaktor

für das Gelingen der Energiewende sind jedoch Speichertechnologien,

die diese Schwankungen ausgleichen können. Ein Medium,

in dem die überschüssige Sonnen- und Windenergie gespeichert

werden kann, ist Wasserstoff. Die Umwandlung von Elektrizität

in Wasserstoff ist zwar verlustbehaftet, jedoch kann dieser

gut gespeichert und nach Bedarf relativ einfach wieder in Elektrizität

zurückverwandelt werden. Die Speicherung von Energie in

Wasserstoff ist unter dem Begriff Power-to-Chemicals (P2C) bekannt.

In chemischen Prozessanlagen gibt es jedoch auch Prozesse,

die insgesamt so viel Energie benötigen, dass ihr Energiebedarf

nicht vollständig über die regelmäßige Einspeisung von erneuerbarer

Elektrizität in die Netzte abgedeckt werden kann. Diese

Prozesse können komplett auf Wasserstoff umgestellt werden,

der über ein Transportnetz zur Anlage angeliefert wird.

MESSTECHNIK FÜR DIE ENERGIEWENDE

Den Messgeräten und -lösungen kommt bei der gesamten Energiewende

ein sehr wichtiger Stellenwert zu. Bereits heute sind sowohl

Kernprozesse als auch Utilities wie Wärme-, Kühlkreisläufe

oder CIP/SIP-Anlagen mit einem engmaschigen Netz an Messinstrumenten

ausgestattet, um Messwerte und weitere Daten für

die Prozessüberwachung und -steuerung zu erheben und an die

Steuerung zu kommunizieren. Im Rahmen der Energiewende benötigen

Anlagenbetreiber darüber hinaus auch präzise Messwerte

über Energieeinspeisung, -verbräuche und die genaue Energiedistribution

bis hin zur anlagenweiten Energiebilanzierung.

Auch die CO2 Emissionen in die Umwelt müssen genauestens er-

04 Grüne Wiese: In Elektrolyseur-Anlagen wird Wasserstoff

dezentral aus regenerativer Energie hergestellt

fasst werden. Weil die Energiemengen exakt und zuverlässig erfasst

werden müssen, sind die Anforderungen an die Messinstrumente

hoch, was die Messgenauigkeiten oder die Anforderungen

an die Langzeitstabilität betrifft. Denn nur wer weiß, wo die Energie

in den Anlagen verbraucht wird, ist in der Lage, diese einzusparen

oder auf andere Energieträger umzustellen.

Sehr speziell werden die Anforderungen an die Messtechnik jedoch

besonders dann, wenn die Geräte im direkten Kontakt mit

Wasserstoff stehen. Beispielsweise bietet Endress und Hauser für

die Druckmessung im Elektrolyseur eine Druckmesszelle mit

goldbeschichteter Membran an, die einen effektiven Schutz gegen

die Diffundierung der sehr kleinen H2-Moleküle durch die

Membran darstellt. Diffundiert das Gas durch herkömmliche

Membran-Materialien, so kann dies zu Geräteausfällen führen.

Teils müssen Anlagen und Geräte im Kontakt mit Wasserstoff

außerordentlich hohen Drücken und geringen Temperaturen

standhalten und entsprechende Messbereiche abdecken. Besondere

Anforderungen stellt auch die qualitative Messung des H2

als Produkt der Elektrolyse. Hier bietet Endress und Hauser mit

dem Sauerstoffanalysegerät OXY5500 ein Gerät, mit dem sich zuverlässig

und in Echtzeit der Gehalt an Restsauerstoff im Wasserstoff

ermitteln lässt. Mit dem J22 TDLAS-Gasanalysegerät (Tunable

Diode Laser Absorption Spectroscopy) kann darüber hinaus

die Spurenfeuchte in Brenngasen in Echtzeit gemessen werden,

was ebenfalls eine Aussage über die Qualität und den Brennwert

von Gasen zulässt.


Reeeeiiinnnnnniiiggguunnnnnnggg

Sprrrr ühhhttrrrr occkknnnnnnuunnnnnnggg

Veeeerrrrfahhhrrrr eeeennnnnnstteeeecchhhnnnnnniiikk

SSDX

Neeeeeeeehmmeeeeeeeennnnnn SSiiiiieeeeeeee Koonnnnnntttaaaakttt

wwwwwwwww...ddddddiiiiivvaaaa--dddddduuuueeeeeeeessseeeeeeeennnnnn...ddddddeeeeeeee

mmiiiiittt uuuunnnnnnsss aaaauuuuff! iiiiinnnnnnffoo@ddddddiiiiivvaaaa--dddddduuuueeeeeeeessseeeeeeeennnnnn...ddddddeeeeeeee

+4499 (0000) 440000/85 17 000099 0000


MIT BEIMISCHEN EMISSIONEN SENKEN

Auch wenn es technologisch bereits heute möglich wäre, Anlagenteile

oder ganze Anlagen auf Wasserstoff umzurüsten, so

muss jedoch einschränkend erwähnt werden, dass die Industrie

sich in einer Phase befindet, in der Wasserstoff hierfür noch nicht

in ausreichender Menge vorhanden ist – erst recht nicht der besagte

grüne Wasserstoff aus regenerativen Energiequellen. Doch

auch wenn der Brennstoffwechsel auf H2 nicht sofort vollumfänglich

mit einem großen Paukenschlag erfolgen kann, lassen

sich Emissionen teilweise einsparen, indem H2 anderen Brenngasen

zugemischt wird. Da hierzu jedoch die genaue Gaszusammensetzung

gemessen werden muss, spielt die Messtechnik wiederum

eine entscheidende Rolle. Beispielsweise geschieht eine

Beimischung bei der Speisung von Gasturbinen. Hier kann mithilfe

von Durchflussmesstechnik sowie optischer Analysemesstechnik

von Endress+Hauser die Mixtur aus Erdgas und H2 bestimmt

werden und die Anlage Schritt für Schritt auf reinen Wasserstoffbetrieb

umgerüstet werden. Auch die Beimischung von

H2 in Winderhitzer von Hochöfen, bekannt unter dem Schlagwort

Green Steel, verfolgt diesen Ansatz.

DIE ANDERE SEITE

Für Prozesse, die bisher noch nicht auf regenerative Energien

umgestellt wurden oder für solche, bei denen dies gar nicht möglich

ist, bieten sich – als dritter Punkt dieses Beitrags – aktiv abscheidende

Emissionstechnologien an. Das sogenannte Carbon

Capture (CC) fängt CO 2

ein, bevor es in die Luft abgegeben wird

und dort einen schädlichen Einfluss auf unser Klima nimmt. Direct

Air Capture (DAC) fängt CO 2

direkt aus der Umgebungsluft

ein. Hierzu bieten sich verschiedene Verfahren wie die Aminwäsche

an, die heute schon vielfach angewendet wird, um CO 2

aus

Prozessgasen, Abgasen oder auch aus der natürlichen Umluft zu

gewinnen. Zur exakten Messung der CO 2

-Konzentration der Ausgangsgase

setzt Endress+Hauser hier auf die bewährte Tunable

Diode Laser Absorption Spectroscopy (TDLAS), damit der Prozess

sicher und effizient gesteuert werden kann. Ein Beispiel, wo

CC bereits angewandt wird, ist die Zementindustrie. Hier lässt

sich das CO 2

im Prozess zwar nicht gänzlich vermeiden, jedoch

wird es durch CC-Technologie und weitere Maßnahmen eingefangen.

Diese Maßnahmen helfen, kein weiteres CO 2

in die Atmosphäre

abzugeben, jedoch lassen sich aktiv abscheidende

Vorrichtungen ebenfalls dazu nutzen, CO 2

aus der Umgebungsluft

durch den Einsatz von regenerativer Energie herauszufiltern.

AUSGANGSSTOFF FÜR FOLGEPRODUKTE

Das Hauptaugenmerk der CO 2

-Wende liegt derweil zwar auf der

Vermeidung und Abscheidung des Gases, jedoch spielt Kohlendioxid

in der Industrie ebenso als Rohstoff eine für die Produktion

wichtige Rolle. Beispielsweise wird CO 2

in Treibhäusern dazu genutzt,

die Photosynthese-Rate zu steigern und das Pflanzenwachstum

anzukurbeln. Dies bedeutet eine Steigerung des Ernteertrags

bei gleichbleibender Fläche. Auch in der Lebensmittelin-

dustrie wird CO 2

nicht nur zum Aufsprudeln von Erfrischungsgetränken

benötigt, sondern ebenso als Hilfsmedium zum Abfüllen

von Bier in Flaschen oder Fässer. In der Chemieindustrie wird CO 2

als Rohstoff ebenso benötigt. Dort wird es fehlen, wenn Prozesse

auf emissionsfreie Energieträger umgestellt werden und kein Ersatz

geschaffen wird. Dies betrifft zum Beispiel die Produktion

von Methanol. An dieser Stelle wird es – so absurd es zunächst

klingen mag – gegebenenfalls sogar nötig sein, eine neue Versorgungsinfrastruktur

für die CO 2

-Versorgung aufzubauen, zum Beispiel

in Form eines Pipeline-Netzes. Für jeden dieser Speicher-,

Transport- und Einspeise-Prozesse benötigen Anlagenbetreiber

wiederum präzise Messdaten für die Prozesssteuerung, -überwachung

und -dokumentation, für die Endress+Hauser verschiedenste

Geräte, Lösungen und Dienstleistungen bereithält.

DURCHGÄNGIGE MESSKONZEPTE

Um die CO 2

-Wende zu schaffen, müssen zahlreiche Maßnahmen

durchgeführt und verschiedene technologische Ansätze

kombiniert werden. Endress+Hauser bietet ein breites Spektrum

an Geräten und Lösungen an, um den Prozess der Umstellung

der Chemieindustrie auf emissionsfreie Technologien zu bewerkstelligen.

Dies sind beispielsweise Geräte speziell für den

Einsatz in Wasserstoffanwendungen, die den besonderen Stoffeigenschaften

der Moleküle oder den extremen Prozessbedingungen

Rechnung tragen. Auch auf dem Gebiet der optischen

Gasanalyse mit TDLAS-, QF- und Raman-Sensoren setzt der Hersteller

Maßstäbe und unterstützt Anwender bei der präzisen Bestimmung

der Zusammensetzung von Gasen, Flüssigkeiten und

Feststoffen.

Bilder: Endress+Hauser

www.endress.com

UNTERNEHMEN

Endress+Hauser (Deutschland)

GmbH+Co. KG

Colmarer Str. 6

79576 Weil am Rhein

Phone: +49 7621 975 11514

Fax: +49 7621 975 11381

www.endress.com

AUTOREN

Florian Kraftschik,

Sales Marketing Manager Communication

und Frederik Effenberger,

Industry Manager Decarbonization,

beide Endress+Hauser Deutschland


VENTILSTEUERUNGEN

EINE FRAGE

DER EINSTELLUNG

In vielen Industrien entsteht während des Produktionsprozesses Staub, der

schnell und effizient abgesaugt werden muss. FB Filter Bau fertigt Entstaubungssysteme

für Anwender aus den verschiedensten Branchen. Zur Abreinigung

der Magnetventile an den Filtern der Anlagen verbaut das Unternehmen

Ventilsteuerungen eines Spezialisten aus Neustadt.


Die Fertigung von Entstaubungssystemen erfordert umfangreiches Knowhow,

denn jede Anlage muss an die Anforderungen des jeweiligen Einsatzgebietes

angepasst werden. FB Filter Bau plant, konstruiert und baut diese

Systeme seit mehr als 30 Jahren. Das Unternehmen hat sich auf Anlagen für

die staubintensive Steine- und Erdenindustrie spezialisiert, zu den Kunden gehören

aber auch Asphaltmischwerke, Eisengießereien oder metallverarbeitende Betriebe.

Mit rund 20 Mitarbeitern fertigt FB ein sehr breites Produktprogramm: „Wir bauen

Entstaubungssysteme mit Absaugleistungen von 1.000 bis 300.000 m 3 /h“, beschreibt

Vertriebsingenieur Christian Grundmann das Produktportfolio.

Das Unternehmen bedient mit der Steine- und Erdenindustrie eine Branche, aus

der sich viele Wettbewerber mittlerweile zurückgezogen haben. Das hängt damit

zusammen, dass der Bau von Filteranlagen für diesen Anwendungsbereich sehr

aufwändig ist: „Es sind umfangreiche Aufmaßtätigkeiten nötig und es müssen extrem

viele Rohrleitungen verlegt werden“, erklärt Grundmann. Vielen Mitbewerbern

sei das zu mühsam.

STAUBIGE UMGEBUNG

In der Steine- und Erdenindustrie kommen die Entstaubungssysteme der Spezialisten

unter anderem in Brech-, Sieb- und Klassieranlagen zum Einsatz. Diese Anlagen

zerkleinern grobes Gestein oder Erz mit hohem mechanischen Druck, um es in

die passende Korngröße für die folgenden Verarbeitungsprozesse zu bringen. Bei

dem Vorgang entstehen große Mengen an Staub, die umgehend abgesaugt werden

müssen. Dies ist nicht nur aus Gründen des Arbeitsschutzes nötig, sondern bewahrt

auch die Maschinen und Anlagen vor Schäden.

Die Ingenieure von FB Filter Bau passen ihre Entstaubungssysteme an die Eigenschaften

der Stäube und die räumlichen Gegebenheiten der Anwendung an. Möglich

machen das die Oval-Schlauchfilter, die das Unternehmen verwendet. In ihnen

können die Filterschläuche entweder horizontal oder vertikal eingesetzt werden.

HOHE REINIGUNGSLEISTUNG

Für eine effektive Entstaubung ist es zudem wichtig, dass sich auf den Filtern ein sogenannter

Filterkuchen bildet. Er besteht aus den Feststoffen, die sich beim Ansaugen

der Stäube auf der Filteroberfläche ablagern. Am Filterkuchen bleiben selbst

feine Staubpartikel hängen, die den Filter ansonsten ungehindert passieren würden.

Wird der Filterkuchen allerdings zu dick, steigt der Strömungswiderstand stark an

und damit auch der Energieverbrauch der Entstaubungsanlage.

Durch eine differenzdruckgesteuerte Abreinigung des Filterkuchens lässt sich der

Stromverbrauch für den Lüfter, der den gelösten Filterkuchen abtransportiert, deutlich

senken. Bei einem 500-kW-Lüfter kann eine Reduzierung des Stromverbrauchs

um zehn Prozent bei einem Kilowatt-Preis von 5 Cent rund 22.000 Euro Ersparnis

im Jahr bringen.

Der Filterkuchen sollte also in regelmäßigen Abständen vom Filter gelöst und abtransportiert

werden. Dies kann auf zwei unterschiedliche Arten geschehen: Mechanisch

durch Rütteln oder mit Druckluft-Stößen (Pulse-Jet-Verfahren). Da die Abreinigungsleistung

bei der Filterreinigung per Druckluft sehr hoch ist, wird inzwischen

hauptsächlich dieses Verfahren angewandt.

Sicherheit.

Mit Eletta.

Zuverlässig, langlebig,

nachhaltig:

Eletta für Durchfluss-

Messung (Einbau und

nicht-invasiv, auch

tragbar)

Sensoren zur

Messung von Trübung,

Schlammspiegel,

pH-/Redox-Wert,

Sauerstoffgehalt. Zum

Festeinbau oder

tragbar.

Schwedische Qualität:

höchste Standzeiten,

beste Materialien,

einfache Bedienung.

01 Die Magnetventilsteuerung

HE 5731 kann eine

Vielzahl von Geräten

ansteuern



Mit der Magnetventilsteuerung bietet Hesch der Industrie eine

kompakte Regelung, die (mit Erweiterungsgeräten) bis zu 64 Ventile

ansteuern kann. Dadurch ist der Anwender sehr flexibel. Die

Ventile werden sequenziell aktiviert und können entweder zeitoder

differenzdruckabhängig gesteuert werden – je nachdem,

was im jeweiligen Einsatzgebiet sinnvoller ist.

Die Bedienung der Magnetventilsteuerungen erfolgt schnell

und unkompliziert über eine Folientastatur, an der das Personal

die gewünschten Impulsfolgen für die Druckluftstöße genauer

die Differenzdruckschaltschwellen eingibt (∆p Reinigung, ∆p low

Alarm, ∆p high Alarm und ∆p Nachreinigung). Das Menü ist mit

eindeutigen Symbolen versehen, sodass die Steuerungen problemlos

auch an Entstaubungsanlagen für den internationalen

Markt eingesetzt werden können.

Zur differenzdruckabhängigen Steuerung der Ventile bietet

Hesch für die Steuerung den Differenzdruck-Messumformer HE

5409 als Zubehör an, der standardmäßig über Messbereiche zwischen

0 und 2,5 sowie 0 und 1.000 mbar verfügt. Daneben können

aber auch Messumformer anderer Hersteller angeschlossen

werden. Für die rein zeitabhängige Steuerung der Filter-Abreinigung

ist auf Kundenwunsch zudem eine Ausführung ohne Differenzdruck-Darstellung

erhältlich. Als Zubehör für die HE 5731

hat Hesch unter anderem das Δp-Anschlussset sowie Ventilstecker

mit verschiedenen Leitungslängen im Programm.

INTUITIVE STEUERUNG

In den Entstaubungsanlagen wird die Abreinigung des Filterkuchens

durch Magnetventilsteuerungen von Hesch geregelt, die

nach dem Pulse-Jet-Verfahren arbeiten. Zum Großteil verbaut FB

Filter Bau dabei die HE 5731: „Sie passt genau zu unseren Anforderungen

und kann eine Vielzahl von Ventilen ansteuern“, sagt

Vertriebsingenieur Grundmann. „Das ist ideal für uns, weil wir

sowohl Entstaubungssysteme mit relativ kleiner als auch mit sehr

großer Absaugleistung bauen.“

Die Steuerung setzt FB aber auch wegen ihrer intuitiven Benutzerführung

ein: „Es gibt viel weniger Menüpunkte als bei Steuerungen

anderer Hersteller“, so Grundmann. „Deshalb dauert die

Inbetriebnahme auch nur zehn Minuten und keine halbe Stunde

wie bei vielen vergleichbaren Geräten.“ Diese Zeitersparnis

kommt dem Anwender bei jeder Parameter-Änderung zugute,

die er vornehmen muss. Das ist beispielsweise bei einem Programmwechsel

der Fall, wenn auf der Anlage ein anderes Produkt

verarbeitet werden soll als zuvor.

FLEXIBLE ERWEITERUNG

02 Die Abreinigung

des Filterkuchens wird

durch Magnetventilsteuerungen

geregelt

SCHNELLER ÜBERBLICK

Die Bedienfreundlichkeit der Magnetventilsteuerung zeigt sich

auch an der gut sichtbaren Darstellung des Differenzdrucks: Er

wird zum einen über die dreistellige 7-Segment-Anzeige mit

14 mm hohen Ziffern angegeben. Zum anderen verfügt die Steuerung

über eine Differenzdrucksäule. Sie besteht aus 16 LEDs und

gekennzeichneten Schaltschwellen, die dem Anlagen-Personal

die Druckverhältnisse im Entstaubungssystem auf einen Blick

zeigen. Durch „Smart Scale“ konfiguriert sich die Differenzdrucksäule

automatisch so, dass der Gutbereich immer durch die grün

leuchtenden LED signalisiert wird.

Die Magnetventilsteuerung überwacht die Ventile zudem auf

Überstrom und Unterbrechung und meldet dem Bediener Fehler

über LED-Zustandsanzeigen. Auch die Einbindung in eine bestehende

Leittechnik ist über den analogen Ausgang möglich.

Neben der bewährten kompakten Ausführung im Kunststoffgehäuse

bietet Hesch seit 2018 eine modulare Variante der HE 5731

an. Sie ermöglicht die Montage der Steuerung im Sichtfeld des

Personals. Der Anwender kann den Regler jetzt dort installieren,

wo es für ihn am günstigsten ist und muss sich dabei nicht mehr

nach der Lage der Ventile richten. Die Steuerung verfügt darüber

hinaus über ein Gehäuse mit Scharniertechnik, sodass der Deckel

nicht mehr abgeschraubt werden muss. Bei Wartungs- und

Servicearbeiten ergibt sich dadurch eine bessere Zugänglichkeit

und eine deutliche Zeitersparnis.

FB Filter Bau ist nicht nur von der Flexibilität und Bedienerfreundlichkeit

der Magnetventilsteuerung angetan. Vertriebsingenieur

Grundmann lobt auch den engagierten Kundenservice

von Hesch: „Sonderlösungen sind kein Problem – zum Beispiel

wenn unsere Kunden kein Kunststoff-, sondern ein Edelstahl-Gehäuse

haben möchten.“

Bilder: FB Filter Bau, Hesch

www.hesch-automation.com

AUTOR

Werner Brandis, Geschäftsführung, HESCH

Industrie-Elektronik GmbH, Neustadt

HESCH

Die Hesch Industrie-Elektronik GmbH ist

ein mittelständisches Unternehmen mit

Sitz in Neustadt am Rübenberge bei

Hannover. Gegründet wurde das Unternehmen

im Jahre 1976 von Walter Schröder,

der die Firma über 45 Jahre zu einem

zukunftsorientierten Unternehmen

entwickelt hat. 2020 erfolgte ein Wechsel,

Hesch gehört jetzt zu der Management

Holding Axxeron Technologies GmbH.



ENGINEERINGSOFTWARE FÜR EINE

SCHNELLERE DEKARBONISIERUNG

Aucotec hat sein letztes Geschäftsjahr mit 35 %

über dem Vorjahresniveau abgeschlossen. Kein

Wunder, denn die datenzentrierte Kooperationsplattform

Engineering Base (EB) ermöglicht es auch

großen Unternehmen Vorreiter in Sachen Dekarbonisierung

zu werden. Einige davon modernisieren

mit EB ihr Engineering, um schnellstmöglich ihre

Anlagen für einen deutlich geringeren CO 2

-Abdruck

umzubauen. Andere große Interessenten sind

Elektrolyseur-Hersteller, die für den gigantisch

wachsenden Bedarf an grünem Wasserstoff ihre

Kapazitäten vervielfachen müssen. Dazu kommt im

Energiesektor die Notwendigkeit, für regenerativ

erzeugte Energie die Netze erheblich auszubauen.

www.aucotec.com

MEHRFACHMESSUNG AN

NUR EINER MESSSTELLE

Die Firma Labom hat eine Füllstandmessung

für einen Behälter

entwickelt. Die Herausforderung

war, bei deutlich variierenden

Drücken und einer großen Temperaturspanne

an nur einer Messstelle

mit einer sehr hohen Genauigkeit

zu messen. Als Lösung wurden

zwei Druckmessumformer der

Serie Pascal CV3 eingesetzt, die jeweils unterschiedliche

Messbereiche abdecken und beide zusammen auf nur einen

Druckmittler montiert sind. Je nach Zeitpunkt im Prozess und

Füllstand im Behälter kann dieses System von einem höheren

Messbereich bis 4 bar zu einem kleineren Messbereich bis

400 mbar wechseln. Der kleinere Messbereich ist laut Unternehmen

überlastsicher und der Sensor gegen die höheren

Drücke unempfindlich. Die LTC-Membran (LTC = Low Temperature

Coefficient) gleicht temperaturbedingte Volumenausdehnungen

der Füllflüssigkeit mit einer speziell geformten

Edelstahlmembran aus und erhöht die Messgenauigkeit

gegenüber herkömmlichen Sinusmembranen um bis zu 70 %.

www.labom.com

ANZEIGE

KOMPAKT-VAKUUMMETER

Klares Design, intuitive Bedienung, großer Datenspeicher und präzise Messergebnisse

– mit der neuen Serie VD800 stellt Thyracont Vacuum Instruments die

Bedürfnisse des Anwenders konsequent in den Mittelpunkt. Die VD800 Vakuummeter

messen Absolutdruck in einem weiten Messbereich von 2000 bis 5e-5 mbar

und zusätzlich Relativdruck von -1060 bis +1200 mbar. Das große Grafik-Display

zeigt aktuelle Messwerte, Druck-Diagramme, Minimal- und Maximaldruck und

ermöglicht in Verbindung mit der 4+1 Folientastatur eine komfortable, menügesteuerte

Benutzerführung. Der integrierte Datenlogger speichert mehrere separate

Messreihen mit Echtzeit-Stempel.

Zum direkten Auslesen oder zum späteren Export der Messdaten sind die VD800

neben einer USB-C-Schnittstelle optional mit Bluetooth® LE zur kabellosen Datenübertragung ausgestattet.

Die VD800 Vakuummeter können an Vakuumpumpen und -anlagen angeschlossen, mit externen Sensoren verbunden

oder direkt in die Vakuumkammer gelegt werden. Die kompakten Geräte sind daher ideal für Serviceeinsätze,

Qualitätssicherung und Instandhaltungsaufgaben oder für Lecktests per Druckanstiegsmessung geeignet.

www.thyracont-vacuum.com

www.ProcessSensing.com

Michell | Dew Point Instruments

Aii | Oxygen Sensors

Rotronic | Humidity Instruments

Rotronic | Monitoring System

LDetek | Trace Impurity Analyzers

Dynament | Gas Safety Sensors

Ntron | Oxygen Analyzers

SST | Oxygen Sensors

SICHERHEITSBEWERTUNGEN BEI DER PLANUNG

MODULARE ANLAGEN

SICHER UND EFFIZIENT

BETREIBEN

Verfahrenstechnische Anlagen werden immer

modularer und flexibler. Dadurch ist es notwendig, vor

neuen Verschaltungen die Sicherheitsbewertung noch

systematischer zu erstellen. Eine innovative Prüfmethode

wurde verbessert und lässt sich nun als universelle

Vorgehensweise verwenden.

TÜV SÜD hat für die Sicherheitsbewertung die bisherige

statische HAZOP-Methode zu Interactive HAZOP (iaHA-

ZOP) ausgebaut. So entstand nun in Kooperation mit

Merck Electronics eine universelle Vorgehensweise für die

Sicherheitsbewertung modularer Anlagen, die in weiteren Schritten

auch die Digitalisierung und Teilautomatisierung vorsieht.

In einem Pilotprojekt ist dazu die Sicherheitsbewertung für

eine neu zusammengestellte modulare Anlage, auf der Merck

Electronics Vorprodukte für Halbleiter fertigt, ausgearbeitet worden.

Typisch für diesen Anlagentyp sind häufig wechselnde, oft

kundenspezifische Produkte und kleine Losgrößen. Gleichzeitig

entwickeln sich die Kundenanforderungen bei den Produkten

und damit die Märkte hin zu immer kürzeren Lebenszyklen und

Herstellungszeiten. Damit gehen häufige Umrüstvorgänge und

andere Anpassungen einher. Jede dieser Änderungen kann die

Gefahrensituation einer Anlage verändern, sodass neue Gefährdungsbeurteilungen

nötig werden.

Herkömmliche statische Sicherheitsbewertungen werden solchen

Anlagen nicht mehr gerecht beziehungsweise entsprechen

nicht der Produktionsrealität und sind damit auch rechtlich nicht

ausreichend. Dies ist aber relevant, weil die Produktion erst wieder

anlaufen darf, wenn diese Beurteilung vorliegt und etwaige

Maßnahmen geprüft und umgesetzt wurden. Betreiber haben

deshalb ein großes Interesse an einer praktikablen Methode für

ihre modularen Anlagen, um die durch die Flexibilität gewonnene

Effizienz nicht durch Wartezeiten wieder einzubüßen.

STETS IM RECHTLICHEN RAHMEN

Wichtig für ein rechtskonformes sicherheitstechnisches Bewertungskonzept

ist, dass es zur Anlagenstruktur passt und diese vollständig

abbildet. Modulare Anlagen teilt man in einzelne standardisierte

Module auf, die als Process Equipment Assemblies (PEA)

bezeichnet werden. Das Bewertungskonzept wird ebenfalls aufgeteilt

und systematisiert. Es muss jeder PEA einen Teilprozess zuordnen.

Zum Gesamtverfahren gehören dann die lückenlos zusammengeführten

PEAs mit ihren jeweiligen Teilprozessen, und die

Rahmenbedingungen, die der Aufstellort vorgibt. Dem ganzen Verfahren

zugrunde liegen die Norm DIN EN 61882 zu HAZOP-Verfahren

und Inhalte aus den Richtlinienreihen VDI 2776 Modulare Anlagen

und VDI/VDE/NAMUR 2658 Automatisierungstechnisches

Engineering modularer Anlagen in der Prozessindustrie. Ziel ist es,

auf Basis der Leitlinien ein spezielles, auf modulare Anlagen ausgerichtetes,

Sicherheitskonzept zu entwickeln, das den Anwender

schrittweise durch die notwendigen Bewertungsprozesse führt.

Im Pilotprojekt sollte eine universell einsetzbare, gebrauchsfertige

Vorgehensweise für eine zunächst manuelle, modulare Sicherheitsbewertung

entstehen. Dazu haben TÜV SÜD und Merck

Electronics einen Bewertungsablauf in drei Schritten festgelegt: 1.

Errichtung und Auslegung der PEA mit einem Beispiel-Teilreferenz-Prozess,

2. Verbindung der PEA mit neuem Teilprozess zu

einem Teilverfahren und 3. Zusammenfügen der Teilverfahren zu

einem Gesamtverfahren


BETRIEBSTECHNIK

Die im ersten Schritt erfolgte strenge, wichtige Strukturierung

des Verfahrens, aus der die einzelnen Module für die Teilprozesse

hervorgehen, zeigt auch Ansatzpunkte für eine mögliche Digitalisierung

im zweiten Schritt auf. Im Zuge der systematischen

Modularisierung werden diejenigen Aspekte sichtbar, die sich für

eine teilweise Automatisierung eignen. Diese erfolgt in Form von

sogenannten Hazard und Safety Rules. Hazard Rules sind Regeln,

die – verknüpft mit Sensordaten und den Ergebnissen von Simulationstools

– mögliche Gefahren und Fehler beschreiben. Safety

Rules beschreiben die Wirkung von Schutzmaßnahmen so, dass

eine Zuordnung möglich wird. Aus diesen Informationen kann

auch eine Sicherheitsvariante eines digitalen Zwillings entstehen,

ein digital safety twin.

Bilder: Merck Electronics, Olivier-Tuffé - stock.adobe.com

www.tuvsud.com, www.merckgroup.com

Standardisiertes Anlagenmodul (PEA), das zur Rektifikation

(Gegenstromdestillation) bei Merck eingesetzt wird

Anspruchsvoll ist vor allem, wenn Teilverfahren miteinander in

Beziehung stehen und dabei Einfluss auf den sicherheitstechnischen

Status des Gesamtsystems haben. Auch sollte sich das

Konzept leicht in den Genehmigungs- und Arbeitsprozess bei

der Behörde und vor Ort einfügen. Verglichen mit den HAZOP-

Verfahren für statische Anlagen erfordert das iaHAZOP-Konzept

erheblich mehr Systematisierung, auch in der Dokumentation.

Die einheitliche, durchgängige Verwendung der gesamten Terminologie

ist hier noch wichtiger als in anderen Bereichen, damit

die Verständlichkeit gewährleistet bleibt. Da die einzelnen

DIE BISLANG MANUELLE UND

STATISCHE HAZOP-METHODIK

WURDE ZUR INTERACTIVEN

HAZOP (IA-HAZOP) ENTWICKELT

Teilbewertungen zu unterschiedlichen Zeiten und von

unterschied lichen Personenkreisen vorgenommen werden, bekommen

die Schnittstellen der einzelnen Teilbewertungen einen

besonders hohen Stellenwert. Diesen wichtigen regulatorischen

Anforderungen widmeten die Projektpartner besondere

Aufmerksamkeit.

AUSBLICK: DIGITAL UND IN TEILEN

AUTOMATISCH

Erfolgt die neue Sicherheitsbewertung zunächst wie gehabt

manuell, beinhaltet iaHAZOP schon im Konzept das Potenzial,

mit einer Teilautomatisierung noch effizienter zu werden. Das an

die modulare Anlage angepasste Sicherheitskonzept bildet hierfür

die nötige Grundlage. Durch die Teilautomatisierung lässt

sich der weiter oben beschriebene Freigabeprozess nach Umbauten

und Anpassungen deutlich beschleunigen, was sich positiv

auf die Gesamtproduktion auswirkt und Ressourcen beim Fachpersonal

freisetzt.

AUTOREN

Michael Pfeifer, TÜV SÜD Industrie Service,

München und Birger Bockius, Merck

Electronics, Darmstadt

s 100 JAHRE s

1 9 1 9

-

2 0 1 9

FASSHEIZER

Für stehende und

liegende Fässer

Will & Hahnenstein GmbH

L Bahnhofsweg 22, D-57562 Herdorf

Material

Edelstahl, Stahl, lackiert oder

verzinkt, Aluminium

EX-Schutz

0 Tel. +49 (0) 2744 9317-0 - Fax +49 (0) 2744 9317-17

1 E-Mail: info@will-hahnenstein.de

E www.will-hahnenstein.de

Spezialisten in Sachen Beheizung !

WÄRMEKAMMER

Zubehör

WHG-Auffangwannen,

Rollenbahnen, Wetterschutz,

Beschickungsgeräte

s 100 JAHRE s

1 9 1 9

-

2 0 1 9



GEBRAUCHTE CONTAINER FACHGERECHT ELIMINIEREN

SORTENREIN TRENNEN

UND ENTSORGEN

Benutzt, leider nicht mehr gut:

Ein gebrauchter Gefahrstoff-/Brandschutzcontainer,

der fachgerecht zerlegt und

entsorgt wird

Ein Rendsburger Hersteller bietet ab sofort auch die Entsorgung

gebrauchter Gefahrstoff- oder Brandschutzcontainer an und baut damit

sein Servicelevel weiter aus. Dies reicht nun von der Beratung, über die

Lieferung, Montage, Übergabe, Ersatzteilversorgung, Wartung und

Entsorgung. Damit betreut das Unternehmen Anwender über den

gesamten Lebenszyklus seiner Gefahrstoff- und Brandschutzcontainer.

Protecto ist seit 30 Jahren bekannt für hohe Kompetenz,

wenn es um die beständige und sichere Lagerung von

Roh-, Werk-, Betriebs- und Abfallstoffen geht. Das Unternehmen

projektiert Gefahrstofflager für jeden Bedarf,

unter Berücksichtigung der örtlichen Gegebenheiten und der

betriebsinternen Logistik sowie nach den aktuellen gesetzlichen

Bestimmungen. Oberstes Ziel ist es, die Nutzer dabei zu unterstützen,

Gefahrstoffe gesetzeskonform zu lagern und alle Vorschriften

einzuhalten – „mit hoher Qualität und Zuverlässigkeit“,

wie das Unternehmen erwähnt. Ein wichtiger Bestandteil des

Sortiments sind Gefahrstoff-, Brandschutz- und Regalcontainer.

Alles Produkte, die zwar über eine lange Lebensdauer verfügen

aber dennoch irgendwann ausrangiert werden müssen.

BEITRAG ZUM UMWELTSCHUTZ

Mit der Erweiterung des Serviceangebots um die fachgerechte

und sortenreine Entsorgung von gebrauchten Containern ergänzt

das Unternehmen sein Portfolio nun um einen weiteren

Baustein – und leistet auf diesem Wege selbst einen wichtigen

Beitrag zum Umweltschutz. Die Entsorgung erfolgt dabei selbst-

verständlich nach den neuesten Standards und unter Einhaltung

aller geltenden Vorschriften. Reine Stahl-Container können

direkt beim Kunden demontiert werden, Produkte, die aus

verschiedenen Werkstoffen bestehen, werden im Werk zerlegt

und dem Recycling zugeführt.

Kay Harder, der bei Protecto für den Online-Vertrieb verantwortlich

ist erklärt: „Die sortenreine Entsorgung von Containern

ist ein ausgesprochen wichtiger Schritt in Richtung Nachhaltigkeit

und Umweltschutz. Wir freuen uns, wenn wir unseren Kunden

diese Aufgabe abnehmen können.“

Bilder: Protecto, sculpies – stock.adobe.com

www.protecto.de

AUTOR

Paul Fricke, Geschäftsführer,

PROTECTOPLUS GmbH, Rendsburg



NEUE KALIBRIERFUNKTIONEN

Der Temperatur- und Feuchtegenerator Hygrogen 2 ist eine mobile

Kalibrierlösung für das Labor und vor Ort. Sie kann Temperaturen von

0 °C bis 60 °C und relative Feuchtewerte von 5 %rF bis 95 %rF generieren

und zwar bei stabilen Feuchte- und Temperaturbedingungen

(< ± 0,1 %rF, < ± 0,01 °C). Anwender haben mit dem Generator die

Möglichkeit, ihren Fühler bei genau der Temperatur und der relativen

Feuchte zu kalibrieren, die sie benötigen. Der Hygrogen2 wird mit

einem ISO 17025-zertifizierten HC2-S-Referenzfühler geliefert. Das Feuchtegleichgewicht ist typischerweise in nur

5 min hergestellt. Der Generator eignet sich zur Kombination mit dem modulare RMS Rotronic Monitoring System.

Die Datenlogger zeichnen Messwerte von Rotronic- und Fremdsensoren auf und übermitteln sie an eine Datenbank

für perfekte Datenintegrität. Auch die Process Sensing Technologies Group bietet digitale Fühler für Temperatur und

relative Feuchte (Rotronic RMS-HCD) an, die im Rotronic Monitoring System (RMS) eingesetzt werden können. Vor

allem in regulierten Industrien, bei denen eine regelmäßige Kalibrierung erforderlich ist, kommt das RMS bevorzugt

zum Einsatz, da es die automatische Kalibrierung von Temperatur- und Feuchtesensoren ermöglicht. Das automatische

Kalibriermodul (Autocal) des Hygrogen2, wurde für den digitalen Temperatur- und relativen Feuchtefühler

RMS-HCD aufgerüstet. Mit dem Hygrogen 2 lassen sich bis zu sechs Fühler in einem Durchgang kalibrieren. Innerhalb

von Autocal kann der Benutzer Sollwerte, Zeitrahmen sowie die Option für Rampen- und Durchfeuchtungsvorgänge

definieren. Das Ergebnis ist ein Kalibrierungszertifikat im PDF-Format, das sowohl die Referenz als auch den RMS-

HCD-Verlauf während des Kalibrierungslaufs enthält. Falls die Fühler außerhalb der Spezifikation liegen, hat der

Anwender die Möglichkeit, die Fühler automatisch so einzustellen, dass sie bei vorgegebenen Werten mit dem

Hygrogen-Referenzfühler übereinstimmen. Die digitalen Fühler lassen sehr einfach austauschen. Das RMS-System

registriert automatisch alle Fühleränderungen im Prüfprotokoll. Diese Ereignisse sind wiederum kommentierbar, um

sicherzustellen, dass alle Fragen, die während einer Prüfung auftauchen, leicht erklärt werden können.

www.processsensing.com

GMP-GERECHTE STECKDOSENVERTEILUNGEN

Die Steckdosenverteilungen der Reihe 8150/5-V88 von R.Stahl wurden

für Anwendungen entwickelt, bei denen eine Partikelkontamination

vermieden werden muss. Die Verteilungen lassen sich laut Hersteller

sowohl in explosionsgefährdeten Bereichen der Zonen 1 und 2 nach EN

60079-10-1 als auch in den Zonen 21 und 22 nach EN 60079-10-2

installieren. Um Kontaminationen durch Partikel auszuschließen, stand

das GMP-gerechte Design an oberster Stelle. Dazu zählen die biologische

und chemische Beständigkeit, das Nichtvorhandensein von Ecken und Kanten und

eine gute Reinigbarkeit. Erreicht wird dies laut Hersteller unter anderem durch eine

hohe Oberflächenqualität sowie eine glatte Oberflächenstruktur, damit Partikelanhaftungen

von vorne herein ausgeschlossen werden können.

www.r-stahl.com

VOR-ORT-KALIBRIERUNG

Prozesstechnik

Hygienisch und

passgenau?

Präzise MSR-Technik

von AFRISO!

www.afriso.de/hygiene

Eine regelmäßige Wartung und Kalibrierung der Prüfmittel ist die Grundlage für das

Vertrauen in Labor-Ergebnisse. Um dieses Ziel zu erreichen hat Metrohm Wartungen

und Werks-Kalibrierungen im Programm. Zusätzlich bietet das Unternehmen dem

Anwender jetzt auch von der DAkkS nach DIN EN ISO/IEC 17025 akkreditierte Kalibrierungen

an. Die Vor-Ort-Kalibrierung von Metrohm-

Büretten gemäß DIN EN ISO 8655 erfolgt durch

einen qualifizierten Servicetechniker. Kunden

können die Ergebnisse dieser Kalibrierungen

zusätzlich auf einem akkreditierten Kalibrierschein

erhalten, der laut Unternehmen als Rückführbarkeitsnachweis

für akkreditierte Laboratorien

geeignet ist und eine normgerechte Angabe zur

Messunsicherheit beinhaltet. Das Unternehmen

bietet diese Leistung für Wechsel- und Dosiereinheiten

der Volumina 5, 10 und 20 mL an.

www.metrohm.de

74-03

Druck, Temperatur

und Füllstand –

mechanisch und

elektronisch

Hygienic Design,

3A-zertifiziert

CIP-/SIPreinigungs

fähig

Vielfältige Prozessanschlüsse,

FDA-gelistete

Materialien für

genau Ihren

Einsatzfall

STERILISATION VON ABFÜLLANLAGEN

REIN IN DIE FLASCHE

Flaschenabfüllanlagen kommen in vielen Bereichen zum Einsatz, beispielsweise

in der Pharma-Industrie, im Kosmetik-Sektor sowie für Lebensmittel und Getränke.

Damit der Abfüllprozess schnell vonstatten geht und die abgefüllte Menge in jeder

Flasche gleich ist, kommt es auf zuverlässige und geeignete Messtechnik an. Ein

Schweizer Hersteller hat dafür eine Lösung im Hygienic Design parat, die in der

Getränkeindustrie reibungslose Abläufe auch im Reinigungsprozess sicherstellt.

Die Flaschen in Abfüllanlagen werden mit einem Laufbandsystem

an die Hähne geführt und dort abgefüllt.

Maschinenstillstandzeiten sollen hierbei auf ein Minimum

reduziert werden. Da es sich bei den Flüssigkeiten

um Lebensmittel handelt, müssen strikte Vorschriften erfüllt werden.

Dazu gehört auch die Sterilisation der Anlage. Die Hähne

einer Flaschenabfüllanlage werden mehrmals am Tag gereinigt.

Während 20 Minuten wird ein Sterilisationsmittel mit einem ganz

bestimmten Druck- zu Temperaturverhältnis durch die Hähne

gespült, um dabei die Bakterien abzutöten.

Kundenspezifische Drucktransmitter 25Zio des Schweizer

Herstellers Keller überwachen die Temperatur und den Druck

des Sterilisationsmittels. Ist der Druck oder die Temperatur nicht

innerhalb der vorgegebenen Toleranzen, so ist die Sterilisation

nicht gewährleistet. Ein Alarm wird ausgelöst und der Spülgang

wird wiederholt.

HIER IST ALLES DICHT

Die Bauteile in Anlagen für die Lebensmittelindustrie sind speziellen

Anforderungen ausgesetzt. Dies gilt auch für den Drucktransmitter

der Zio-Linie. Die frontbündige Membrane des Geräts

ermöglicht eine einwandfreie Reinigung. Es bleiben keine Lebensmittelrückstände

am Gewinde haften, da es nicht in Kontakt

mit dem Medium kommt. Zur Dichtung des Transmitters werden

O-Ringe mit einer Zulassung für die Lebensmittelindustrie eingesetzt.

Die Sensoren sind mit für Menschen unschädlichem Öl gefüllt.

Sollte die Membrane bersten und Öl in die abgefüllte Flüssigkeit

kommen, ist ein allfälliger Konsum unbedenklich.

01

IO-LINK: KOMMUNIKATION MIT

VOLLER TRANSPARENZ

02

Früher wurde für diese Anwendung die Serie 25Y mit einem integrierten

Temperaturfühler verwendet. Dazu wurden zwei Eingangsmodule

und zwei Steuerungsgeräte benötigt. Mit der Zio-Linie

ist dies nicht mehr notwendig, da diese mit einer IO-Link-

Schnittstelle ausgestattet ist, die es ermöglicht mit Sensoren und

auch Aktoren zu kommunizieren. Jeder Abfüllhahn wird mit einem

25Zio überwacht. Die Messdaten werden via Kabel zu einem

IO-Link-Master und von da aus weiter auf ein Steuergerät übertragen.

Die Anbindung an einen IO-Link-Master bietet viele Vorteile:

störsichere Übertragung,

robustes Kommunikationssystem,

integrierbar in bestehende Systeme,

Verbindung von anderen bestehenden Schnittstellen mittels

Gateways

einfaches Kommunikationsprotokoll,

Vereinheitlichung und Vereinfachung von intelligenten Netzwerken

sowie

automatische Überprüfung der ID des Sensors.


TRENDTHEMA – HYGIENIC DESIGN

DRUCKTRANSMITTER FÜR CHEMIE, FOOD

UND PHARMA – WORAUF KOMMT ES AN?

Sensoren, die in hygienesensiblen Bereichen eingesetzt

werden, müssen besondere Kriterien erfüllen. Was

zeichnet Ihren Drucktransmitter 25Zio dafür aus?

Unser Drucktransmitter wurde speziell auf die hygienischen

Bedingungen der Lebensmittelindustrie angepasst. Die

Membrane ist frontbündig, sodass eine einfache Reinigung

möglich ist. Bei Bohrungen können sich Ablagerungen bilden,

welche schwierig zu entfernen sind. Um die Anforderung

der äußeren Reinigung durch Wasserdampf zu erfüllen,

ist das komplette Gehäuse verschweißt und nicht verpresst.

Zudem ist der Stecker dicht ausgelegt. Außerdem haben wir

das Prozessdatenformat für IO-Link eingeführt, sodass die

Temperatur des Messelementes ebenfalls zyklisch übertragen

wird. So braucht der Anwender die für die Hygiene

wichtige Messgröße nicht azyklisch abfragen. Die Genauigkeit

der Temperatur konnte auf ± 1°C spezifiziert werden.

Last but not least realisierten wir den Befestigungsflansch

gemäß Kundenanforderung.

Lassen sich Ihre Sensoren einfach an die Aufgabe anpassen?

Unsere Sensoren sind so designed, dass sie die Überwachung

der hygienischen Reinigung von Flaschen-Abfüllanlagen

gewährleisten. Und ja, oft gibt es viele anwendungsspezifische

Kundenanforderungen, die wir aufgrund unserer

Erfahrung und Produktion vor Ort flexibel umsetzen können.

Komponenten müssen heute kommunikationsfähig sein.

Lassen sich mit Ihren Drucksensoren auch IoT-Lösungen

realisieren?

Ja, das ist möglich. Unsere Drucktransmitter-Serie 25Zio ist

mit IO-Link-Technologie ausgestattet. Sie gibt dem Anwender

von der Verkabelung bis hin zum Protokoll einheitliche

Vorgaben und bietet gleichzeitig Kompatibilität zu gängigen

Schnittstellen in der Automatisierungstechnik. Die Parametrierung

der Sensoren kann bequem über einen am Netzwerk

angeschlossenen Computer erfolgen. Über die integrierte

Diagnose-Funktion werden allfällige Fehlfunktionen frühzeitig

erkannt und es kann sofort reagiert werden. Wird der

Sensor ausgewechselt, erkennt der Master das Gerät und

schreibt die vordefinierten Parameter automatisch in den

Sensor. So werden Maschinenstillstandzeit, Personalkosten

und Fehleranfälligkeit erheblich reduziert.

INTERVIEWPARTNER: Christian Gysel, Elektronik- und

Softwareentwicklung bei Keller in Winterthur

DAS INTERVIEW FÜHRTE GUIDO MATTHES,

REDAKTION VERFAHRENSTECHNIK

01 Rückstandsfrei: Die frontbündige Membrane des Geräts

ermöglicht eine einwandfreie Reinigung

02 Verlustfrei: Jeder Abfüllhahn wird mit einem Drucktransmitter

überwacht, der die Messdaten via Kabel sicher zu einem IO-Link-

Master übertragen

DRUCKMESSTECHNIK FÜR JEDE BRANCHE

Keller wurde 1974 vom Erfinder der integrierten Silizium-Messzelle

Dipl.-Phys. Hannes W. Keller gegründet. Heute verantworten

die beiden Söhne Tobias und Michael Keller die Geschäfte.

Das Unternehmen befindet sich vollumfänglich in Familienbesitz

und beschäftigt rund 480 Mitarbeitende aus über 20 Nationen.

Der Spezialist setzt ganz bewusst auf den Standort Schweiz. Die

gesamte Wertschöpfung erfolgt am Hauptsitz, wo auch der Grossteil

der Mitarbeitenden tätig ist. Sämtliche Produkte tragen demnach

das Gütesiegel «Swiss Made» und verkörpern das schweizerische

Verständnis von Qualität, Funktionalität und Zuverlässigkeit.

Produziert werden jährlich mehr als 1,3 Millionen hochwertige

Messzellen, die in unterschiedlichen Branchen zum Einsatz

kommen: von Luft- und Raumfahrt, Wasser und Umwelt über Klimatechnik,

Chemie, Food und Pharma bis hin zum Anlagenbau.

Bilder: Keller

www.keller-druck.com

UNTERNEHMEN

KELLER Druckmesstechnik AG

St. Gallerstrasse 119, CH-8404 Winterthur

Tel. +41 52 235 25 25

www.keller-druck.com

AUTORIN

Nicole Zehnder

Marketing Spezialistin, Keller AG



PFLEGE- UND HANDHABUNGSSYSTEM

HYGIENISCHES PROZESSDESIGN

BEI TABLETTIER-WERKZEUGEN

In der Pharma- und Nutrition-Produktion unterliegen Stempel, Segmente

und Matrizen starken Beanspruchungen. Umso wichtiger ist ein Prozessdesign,

das neben der Tablettierung auch auf eine intensive Werkzeugpflege

und ein weitgehend automatisiertes Handling ausgerichtet ist.

Ein ausgewiesener Spezialist aus Schwarzenbek hat deshalb ein

ganzheitliches System für den sicheren und effizienten Umgang mit

Tablettierwerkzeugen entwickelt.

Bei der Herstellung von Arznei- und Nahrungsergänzungsmitteln

laufen mittlerweile viele Produktionsprozesse vollautomatisch

ab. Diesem Trend steht gegenüber, dass der

Umgang mit Stempeln, Segmenten und Matrizen noch

überwiegend Handarbeit ist. In der Folge kann es zu Beeinträchtigungen

in der Funktionalität kommen, wenn zum Beispiel bei einer

manuellen Reinigung Kreuzkontaminationen verursacht oder

beim Transport unbeabsichtigt Komponenten aneinandergeschlagen

werden. Die Tablettierspezialisten von Fette Compacting

haben es sich zur Aufgabe gemacht, solche Risiken zu minimieren,

indem sie eine modulare, standardisierte Gesamtlösung für

Tablettierwerkzeuge anbieten.

Gemeinsam mit Kooperationspartnern hat Fette Compacting

das Handling- und Pflegesystem Easycare entwickelt. Es umfasst

sämtliche Prozesse rund um die Tablettierwerkzeuge und lässt

sich in fünf Bereiche gliedern: das Werkzeughandling, die Reinigung,

die Konservierung, die Lagerung und das Toolmanagement.

Jeder Bereich verfolgt das Ziel, den Automatisierungsgrad beim

Umgang mit Werkzeugen zu maximieren und die Zahl der händi-

schen Eingriffe so gering wie möglich zu halten. Die Module erfüllen

sämtliche Standards für eine gute Herstellungspraxis (Good

Manufacturing Practice, GMP). Anwendern steht somit ein GMPkonformes

Qualitätsmanagementsystem zur Verfügung, mit dem

sie die erforderliche Produktqualität gewährleisten und sämtliche

Anforderungen der Gesundheitsbehörden erfüllen können.

ZENTRALES BINDEGLIED

Im Rahmen dieses Gesamtsystems kommen gleich mehrfach die

patentierten Werkzeugkoffer von Fette Compacting zum Einsatz.

Sie bieten die Möglichkeit, Tablettierwerkzeuge in einem einzigen

Behälter zu transportieren, zu lagern und zu reinigen. Das Koffersystem

besteht aus verschiedenen Typen für Stempel, Segmente

und Matrizen. Die Werkzeuge sind jeweils in speziellen Trays untergebracht,

in denen Anwender sie direkt aus dem Koffer entnehmen

und in eine Reinigungsmaschine stellen können. Aufgrund

des ergonomischen Designprinzips sinkt das Bedienerrisiko laut

Fette Compacting signifikant. Außerdem sind weniger Handha-

01 Auch für die Reise: Ein passgenauer Koffer lässt sich für den

Transport, die Reinigung und die Lagerung der Tablettierwerkzeuge

verwenden - hier beispielhaft mit Stempeln und passenden Trays

02 Durch die besondere Ausrichtung auf Tablettierwerkzeugen lassen

sich die Stempel und Matrizen in speziell designte Halter einhängen

03 FE55 (li): maximaler Tablettenausstoß = 626.400 max/Std und 87

Stempelstationen maximal sowie die CPS (re) zur Direktverpressung

02

01



bungsschritte erforderlich, was sich positiv auf die Produktionsgeschwindigkeit

und -qualität auswirkt. Gemeinsam mit den

waschbaren Trays, die über vordefinierte Positionen für Stempel,

Segmente, Matrizen, Faltenbälge und Staubschutzkappen verfügen,

bildet der Koffer eine kompakte Standardeinheit.

BESONDERES VERFAHREN FÜR

MAXIMALE HYGIENE

Im Mittelpunkt von Easycare steht die hygienische und einfache

Pflege der Tablettierwerkzeuge. Hierfür bietet sich ein firmenübergreifendes

Verbundsystem von Fette Compacting,

Aruna und Borer Chemie als kombinierte Reinigungslösung an.

Die Werkzeugkoffer-Trays sind passgenau für eine vollautomatische

Reinigungsanlage von Aruna mit integrierter Trocknungseinheit

und GMP-konformem Hygienedesign geeignet.

Diese Feinabstimmung fördert eine rückstandfreie Schmutzbeseitigung.

Der Reinigungsprozess ist speziell auf die Pflege

von Tablettierwerkzeugen ausgelegt und umfasst neben den

ALLE SYSTEME ARBEITEN

NAHTLOS ZUSAMMEN,

DAS SORGT FÜR REIN-

HEIT UND QUALITÄT

Stephan Schilling, Director

Business Unit Tableting Tool,

Fette Compacting GmbH

Waschzyklen auch die Konservierung. Nach einem abgeschlossenen

Pflegeprogramm mit Deconex CIP Power-x kommen die

Werkzeuge fertig konserviert mit dem Deconex HT 1191 von Borer

Chemie aus der Anlage. Der Reiniger und das Konservierungsmittel

erzielen in ihrer Kombination ein optimales Ergebnis.

Der Korrosionsschutz ist als Lebensmittelzusatz zugelassen.

03



04

05

Das beschriebene Verfahren wird auch automatische Schwallreinigung

genannt. Es verhindert eine potenzielle Kreuzkontamination

und stellt die maximale Hygiene bei den Tablettierwerkzeugen

sicher. Verglichen mit einer manuellen oder Ultraschallreinigung

besticht die Schwallreinigung durch höchste Betriebssicherheit

und Reproduzierbarkeit. Die Überwachung des

Prozesses, die Dosierung des Reinigungsmittels, die Justierung

der Parameter sowie Trocknung und Konservierung laufen bei

der automatischen Schwallreinigung vollkommen selbstständig

ab. Aufgrund dieser Effizienzsteigerung reinigt die Aruna SDC800

pro Stunde laut Hersteller mehr als doppelt so viele Stempel wie

ein vergleichbarer Ultraschallreiniger. Zudem werden alle Teile

in Trays gewaschen, wodurch Bediener beim Entladen der Reinigungsanlage

keinen direkten Kontakt mit den Werkzeugen oder

der Chemie haben. Dieses besondere GMP-Kriterium können

manuellere Reinigungsverfahren nicht erfüllen und erfordern außerdem

einen höheren Zeitaufwand.

Als letzter Pflegeschritt empfiehlt sich immer eine automatisierte

Politur der Tablettierwerkzeuge. Ein manuelles Polieren

wäre zwar ebenso möglich, jedoch nicht über komplette Stempelsätze

bis zu 120 Stempeln – reproduzierbar in gleichbleibender

Qualität. Um diese hohe Leistung zu erzielen, ergänzt eine

automatische Poliermaschine von Nortec die Hochleistungsmaschinen,

die im Rahmen von Easycare zum Einsatz kommen. Sie

ist auf das Polieren von Tablettierwerkzeugen spezialisiert und

verfügt über besondere Halterungen für Stempel und Matrizen.

Die Stempel werden bald nach der Tablettierung wieder in einen

optimalen Zustand gebracht, wobei die Politur zusätzlich der

Klebeneigung bestimmter Produkte entgegenwirkt.

DAS I-TÜPFELCHEN

Zum Verbundsystem Easycare gehört schließlich auch die Lagerung

und die Verwaltung der Tablettierwerkzeuge. An dieser Stelle

schließt sich der Kreis zum Anfang: Nach dem Polieren ist eine

Lagerung in den Koffern empfehlenswert, da sich diese leicht stapeln

lassen und Schutz vor äußeren Umgebungseinflüssen wie

Feuchtigkeit und Wärme bieten. Für eine noch längere Haltbar-

04 Vollautomatisch: Die Reinigungsanlage ermöglicht eine

speziell auf Tablettierwerkzeuge abgestimmte Schwallreinigung

05 Bedinungslose Reinheit: Mit der automatischen Poliermaschine

ist ein Polieren über große Stempelsätze möglich

keit sorgt das Langzeitkonservat Deconex HT 1191. In Ergänzung

dazu bietet das Toolmanagementsystem Partsite eine systemgestützte

Verwaltung der Werkzeuge und Maschinenteile. Die Software

liefert wichtige Informationen über den Zustand und die

Verfügbarkeit der Werkzeuge und sorgt dadurch für eine verlässliche

Tablettenproduktion.

Stephan Schilling, Director Business Unit Tableting Tools bei

Fette Compacting, ist sich deshalb sicher: „Tablettenhersteller erhalten

im nahtlosen Zusammenwirken aller genannten Systemmodule

die Sicherheit, dass ihre Tablettierwerkzeuge kontinuierlich

in hoher Qualität zur Verfügung stehen.“

Bilder: Fette Compacting

www.fette-compacting.com

UNTERNEHMEN

Fette Compacting GmbH

Grabauer Str. 24, 21493 Schwarzenbek

phone: +49415112559

www.fette-compacting.com

AUTOR

Stephan Schilling, Director Business Unit

Tableting Tools, Fette Compacting GmbH,

Schwarzenbek



KOMFORTABLES HANDLING VON PRODUKTEN

BIG BAG UNLOADER

Die Schweizer Gericke Gruppe entwickelt und

produziert seit mehr als 125 Jahren Equipment,

Systeme und Anlagen für Schüttgutprozesse.

Wir stellen Ihnen die bewährten Big Bag

Entladestationen vor, die mit neuen Features

und Optimierungen überzeugen.

Gericke aus Regensdorf in der Schweiz hat bereits viele

Standard- und kundenspezifische Big-Bag Entlader für

die ganze Welt entwickelt und geliefert. Die Lebensmittel-

und Chemieindustrie schätzt vielfach die hygienische

und sichere Bauweise und durch die modulare sowie stabile

Ausführung profitieren auch andere Industrien von den Vorteilen

der Big Bag Entladestationen.

INNOVATIVE LÖSUNGEN FÜR DIE HYGIENE

Um zu verhindern, dass sich ein (Lebensmittel-)Produkt auf der

Oberfläche ablagert, hat Gericke die oberen und unteren Rahmenelemente

abgewinkelt und die hygienische Ausführung weiter

optimiert. Zusätzlich wurde die Streckeinheit vereinfacht und

enthält nun weniger bewegliche Teile. Last but not least wurde

das Untermassagegerät zu einem geschlossenen Standardprofil

umgestaltet, um hygienische Probleme zu vermeiden.

Um neben den Hygieneanforderungen auch die Sicherheit der

Bediener zu verbessern, hat sich Gericke mit diversen Anwendern

getroffen, um die Funktionalität in der Praxis zu prüfen und

01

02

PRÄDESTINIERT FÜR CHEMIE,

LEBENSMITTEL, KUNSTSTOFFE,

PHARMA ODER BAUMATERIALIEN

mögliche Risiken für die Bediener zu identifizieren. Im Ergebnis

hat Gericke zwei wesentliche Änderungen vorgenommen:

1. Verbesserte Zugänglichkeit von der Vorderseite des Entladegeräts:

Der Bediener hat ungehinderten Zugang zur Andockstation

und kann den Big Bag mühelos verbinden.

2. Das Heben von Big Bags kann nun von der Rückseite oder von

der Seite des Entladerahmens aus erfolgen. Dadurch erhöht sich

die Sicherheit. Diese Vielseitigkeit ist auch von Vorteil, wenn die

Platzverhältnisse eingeschränkt sind. Der Kranbalken kann an jeder

beliebigen Seite angebracht werden.

Gericke verfügt über umfangreiche Testmöglichkeiten. In den

Testcentren des Unternehmens prüfen und bestätigen die Ingenieuere,

dass der Anwender die richtige Ausführung für sein

Produkt sowie seine Umgebung gewählt hat und weiterhin, dass

das Design allen neuesten ergonomischen sowie hygienischen

Grundsätzen entspricht.

Bilder: Gericke

www.gerickegroup.com

01 Verbessert: Der Bediener hat

leichten Zugang zur Andockstation, um

den Big Bag zu verbinden

02 Zum Be- und Entladen freihalten:

Das Heben von Big Bags kann nun von der

Rückseite oder der Seite erfolgen

UNTERNEHMEN

Gericke AG

Althardstrasse 120, CH-8105 Regensdorf

T +41 44 871 36 36

www.gerickegroup.com

info@gerickegroup.com

AUTOREN

Rien Nap (Engineer), Charlotte van de Beek

(Marketing Manager), beide Gericke, Holland



LABORSPÜLGERÄTE ONLINE

LABORGLAS AUS DER FERNE

HYGIENISCH AUFBEREITEN

HYGIENE ONLINE

Mit der Anbindung an das Portal Miele Move kann die

Aufbereitung in Laborspülern von Miele sicherer und

komfortabler werden. Die digitalen Live-Informationen zu

Prozessabläufen kommen direkt auf den PC oder das

Smartphone. So lässt sich zum Beispiel aus der Ferne

kontrollieren, ob wichtige Prozessparameter eingehalten

werden, welche Geräte in Betrieb sind und ob ausreichend

Reinigungschemie zur Verfügung steht.

Die Voraussetzung sind vernetzbare Laborspüler, etwa die

neuen Modelle der Serie Slimline oder Untertischgeräte.

Auf dem mobilen Gerät lässt sich dann schnell überprüfen,

ob ein Spüler fertig ist und entladen werden kann.

Dadurch entfallen überflüssige Wege. Außerdem zeigt

Miele Move wichtige Prozessdaten an, die für analysereines

Laborglas entscheidend sind, etwa Temperaturen

und Laufzeiten. Praktisch: Störmeldungen werden direkt

vom Labor an den Kontakt im Miele-Service übermittelt,

ohne dass dafür ein Anruf nötig wäre.

Mit der Anbindung an ein Onlineportal wird die Aufbereitung in Laborspülern

sicherer und komfortabler. Die digitalen Live-Informationen und Daten zu

Prozessabläufen kommen direkt auf den PC oder das Tablet. So kann der

Bediener aus der Ferne kontrollieren, ob wichtige Prozessparameter

stimmen, welche Geräte in Betrieb sind und ob ausreichend Reinigungschemie

zur Verfügung steht. Bei Bedarf ist auch der Kontakt zum Service

schnell hergestellt.

Die Voraussetzung für Miele Move sind vernetzbare Laborspüler,

etwa die neuen Modelle der Serie Slimline

oder Untertischgeräte. Auf dem Smartphone, Tablet

oder PC lässt sich dann schnell überprüfen, ob ein Spüler

fertig ist und entladen werden kann. Dadurch entfallen überflüssige

Wege beim Bedienpersonal. Außerdem zeigt Miele Move

wichtige Prozessdaten an, die für analysereines Laborglas entscheidend

sind: etwa Temperaturen und Laufzeiten. Die entsprechenden

Daten können exportiert und gespeichert werden – inklusive

der grafischen Darstellung von Prozessverlaufskurven.

Anwender erkennen somit leicht, welche Maschinen ausgelastet

sind und ob sich deren Effizienz steigern lässt.

ONLINE MACHT KOMFORTABLER

Ebenfalls hilfreich ist der Hinweis, dass Reinigungschemie zur

Neige geht. Dieser wird frühzeitig und proaktiv über das Portal

angezeigt. Verbrauchsmaterialien können leicht über die direkte

Verlinkung mit dem Miele Professional Shop nachbestellt werden.

Dies ist für alle registrierten Nutzer möglich, also auch

durch mehrere Verantwortliche innerhalb eines Labors.

Auch praktisch: Störmeldungen werden direkt vom Labor an

den Kontakt im Miele-Service oder an einen zertifizierten Miele-

Servicepartner übermittelt, ohne dass dafür ein Anruf nötig wäre.

Für die Mitarbeitenden ist die Ursache durch die gesendeten

Daten sofort erkennbar und kann behoben werden – entweder

durch geschultes Fachpersonal, das die notwendigen Ersatzteile

schon bereit hält, oder in leichteren Fällen durch telefonische

Anleitung zur Selbsthilfe. Somit ist ein Vorteil der Lösung auf jeden

Fall die Live-Informationen der vernetzten Geräte.

Bild: Miele

www.miele.de


MEDIEN

THEORIE AUF DER LEINWAND

Das von Christopher Nolan (Inception,

Tenet) geschriebene und inszenierte

Thrillerepos Oppenheimer konfrontiert das

Publikum mit dem pulsierenden Paradoxon jenes rätselhaften

Mannes, der die Zerstörung der Welt riskieren muss, um sie zu

retten. Der Film basiert auf dem Pulitzer-Preis-prämierten

Buch ,,J. Robert Oppenheimer:

Die Biographie‘‘ von Kai Bird und

dem verstorbenen Martin J.

Sherwin. Neben Cillian Murphy

(Inception) der J. Robert

Oppenheimer verkörpert und

Emily Blunt (A Quiet Place) die

seine Frau, Katherine – Kitty –

Oppenheimer, spielt, spielen

unter anderem Matt Damon, Robert

Downey Jr. und Matthias

Schweighöfer mit. Der Film ist

seit dem 20. Juli in vielen Kinos

zu sehen.

www.universalpictures.de

ÜBER KLIMA SPRECHEN

Wie kommt man über das Klima

so ins Gespräch, dass Menschen

zum Handeln motiviert werden?

Gemeinsam mit dem Podcaster

Gabriel Baunach möchten

Handbuch-Autor Christopher

Schrader und Lea Grosse, die

Umweltpsychologin im klimafakten.de-Team,

in dem Podcast „über Klima sprechen“,

einen Einstieg in das Thema Klimakommunikation geben.

Jeder Podcast-Teil präsentiert die wichtigsten Aspekte aus

einem der 23 Kapitel des gleichnamigen Handbuchs. Alle

Folgen sind auf den üblichen Audio-Plattformen wie Spotify,

Apple oder Acast zu hören. Das Handbuch erschien im Juli

2022 und umfasst 416 Seiten. Es möchte dabei helfen,

wissenschaftlich fundiert und systematisch strukturiert, einen

Einstieg in die Kommunikation zu dem Thema zu finden. Denn

der Autor meint, das „übers Klima richtig zu sprechen, gar

nicht so einfach ist. Vor allem, wenn man Klimaschutz

voranbringen will“.

www.klimafakten.de

SUPPORT APP

Mit der Industry Online Support App von Siemens besteht die Möglichkeit, jederzeit und überall Zugang zu über

300.000 Dokumenten von Siemens zu bekommen. Die App unterstützt bei Problemen bei einer Projektumsetzung,

Fehlerbehebungen bei Störungen und Erweiterung oder Neuplanung einer Anlage. Die App ermöglicht

einen Zugang zum Technical Forum des Herstellers, wo Handbücher, Zertifikate sowie Produktmitteilungen zu

finden sind. Eine weitere Hauptfunktion ist das Versenden der Produktinformationen per E-Mail, damit die

Informationen am Arbeitsplatz weiterverarbeitet werden können. Die App ist für iOS und Android verfügbar.

www.siemens.com

IMPRESSUM

vereinigt mit BioTec

erscheint 2023 im 57. Jahrgang,

ISSN: 0175-5315 / ISSN E-Paper: 2747-8025

REDAKTION

Leitende Chefredakteurin:

Dipl.-Ing. (FH) Nicole Steinicke (ni), Tel.: 06131/992-350,

E-Mail: n.steinicke@vfmz.de

(verantwortlich i.S.d. § 18 Abs. 2 MStV)

Redakteur: Dipl.-Ing. (FH) Guido Matthes (gm),

Tel.: 06131/992-351, E-Mail: g.matthes@vfmz.de

B. A. Melina Hosseinli (mh) (Vol.), Tel.: 06131/992-349,

m.hosseinli@vfmz.de

Redaktionsassistenz:

Melanie Lerch, Tel.: 06131/992-261,

Petra Weidt, Tel.: 06131/992-371,

E-Mail: redaktionsassistenz_vfv@vfmz.de,

(Redaktionsadresse siehe Verlag)

GESTALTUNG

Sonja Daniel, Anette Fröder, Conny Grothe

SALES

Oliver Jennen, Tel.: 06131/992-262,

E-Mail: o.jennen@vfmz.de

Andreas Zepig, Tel.: 06131/992-206,

E-Mail: a.zepig@vfmz.de

Auftragsmanagement: Nevenka Islamovic,

Tel.: 06131/992-113, E-Mail: n.islamovic@vfmz.de

Anzeigenpreisliste 2023, gültig ab 01.10.2022

LESERSERVICE

vertriebsunion meynen GmbH & Co. KG,

Große Hub 10, 65344 Eltville, Tel.: 06123/9238-266

Bitte teilen Sie uns Anschriften- und sonstige

Änderungen Ihrer Bezugsdaten schriftlich mit

(Fax: 06123/9238-267, E-Mail: vfv@vertriebsunion.de).

Preise und Lieferbedingungen:

Einzelheftpreis: € 13,- (zzgl. Versandkosten)

Jahresabonnement Inland: € 99,- (inkl. Versandkosten)

Jahresabonnement Ausland: € 115,- (inkl. Versandkosten)

Abonnements verlängern sich automatisch um ein

weiteres Jahr, wenn sie nicht spätestens vier Wochen vor

Ablauf des Bezugsjahres schriftlich gekündigt werden.

VERLAG

Vereinigte Fachverlage GmbH

Lise-Meitner-Straße 2, 55129 Mainz

Postfach 100465, 55135 Mainz

Tel.: 06131/992-200

E-Mail: info@vfmz.de

www.vereinigte-fachverlage.de

Handelsregister-Nr.: HRB 2270, Amtsgericht Mainz

Umsatzsteuer-ID: DE149063659

Ein Unternehmen der Cahensly Medien

Geschäftsführer: Dr. Olaf Theisen, Matthias Niewiem

Gesellschafter: P.P. Cahensly GmbH & Co. KG,

Karl-Härle-Straße 2, 56075 Koblenz

Verlagsleiter: Dr. Michael Werner, Tel.: 06131/992-401

Chef vom Dienst: Dipl.-Ing. (FH) Winfried Bauer

Leitende Chefredakteurin: Dipl.-Ing. (FH) Nicole Steinicke

Head of Sales: Carmen Nawrath

Tel.: 06131/992-245, E-Mail: c.nawrath@vfmz.de

(verantwortlich für den Anzeigenteil)

Vertrieb: Sarina Granzin, Tel.: 06131/992-148,

E-Mail: s.granzin@vfmz.de

DRUCK UND VERARBEITUNG

Westdeutsche Verlags- und Druckerei GmbH

Kurhessenstraße 4 - 6, 64546 Mörfelden-Walldorf

DATENSPEICHERUNG

Ihre Daten werden von der Vereinigte Fachverlage GmbH

gespeichert, um Ihnen berufsbezogene, hochwertige Informationen

zukommen zu lassen. Sowie möglicherweise von

ausgewählten Unternehmen genutzt, um Sie über berufsbezogene

Produkte und Dienstleistungen zu informieren.

Dieser Speicherung und Nutzung kann jederzeit schriftlich

beim Verlag widersprochen werden (vertrieb@vfmz.de).

Die Zeitschrift sowie alle in ihr enthaltenen Beiträge und

Ab bildungen sind urheberrechtlich geschützt. Mit der

An nahme des redaktionellen Contents (Texte, Fotos,

Grafiken etc.) und seiner Veröffentlichung in dieser

Zeitschrift geht das umfassende, ausschließliche, räumlich,

zeitlich und inhaltlich unbeschränkte Nutzungsrecht

auf den Verlag über. Dies umfasst insbesondere das Recht

zur Veröffentlichung in Printmedien aller Art sowie

entsprechender Vervielfältigung und Verbreitung, das

Recht zur Bearbeitung, Umgestaltung und Übersetzung,

das Recht zur Nutzung für eigene Werbezwecke, das

Recht zur elektronischen/digitalen Verwertung, z. B. Einspeicherung

und Bearbeitung in elektronischen Systemen,

zur Veröffentlichung in Datennetzen sowie Datenträger

jedweder Art, wie z. B. die Darstellung im Rahmen

von Internet- und Online-Dienstleist ungen, CD-ROM, CD

und DVD und der Datenbank nutzung und das Recht, die

vorgenannten Nutzungsrechte auf Dritte zu übertragen,

d. h. Nachdruckrechte einzuräumen. Eine Haftung für die

Richtigkeit des redaktionellen Contents kann trotz sorgfältiger

Prüfung durch die Redaktion nicht übernommen

werden. Signierte Beiträge stellen nicht unbedingt die Ansicht

der Redaktion dar. Für unverlangt eingesandte

Manuskripte kann keine Gewähr übernommen werden.

Grundsätzlich dürfen nur Werke eingesandt werden, über

deren Nutzungsrechte der Einsender verfügt, und die

nicht gleichzeitig an anderer Stelle zur Veröffentlichung

eingereicht oder bereits veröffentlicht wurden.

Datenschutzerklärung: ds-vfv.vfmz.de

Es gelten die allgemeinen Geschäftsbedingungen.

Mitglied der Informations-Gemeinschaft

zur Feststellung der Verbreitung von

Werbeträgern e. V. (IVW), Berlin.


PERSÖNLICH

EXPERT LEAD ENGINEER DR. SORAYA LAGHMARI

CHEMIE UND KREATIVITÄT

Frauen sind in Ingenieursberufen noch immer

unterrepräsentiert. Nur knapp 20 Prozent aller

erwerbstätigen Ingenieur:innen sind Frauen.

Aber es gibt sie doch. Im Interview erzählt

Dr. Soraya Laghmari ihre Geschichte.

Warum haben Sie sich entschieden, Chemie zu studieren?

Mich fasziniert die Chemie als Wissenschaft und ich finde es

unglaublich spannend, wie Chemie unser tägliches Leben beeinflusst.

Zum anderen gibt es in der Chemie viele Anwendungsbereiche,

die dazu beitragen können, die Welt ein Stück

besser zu machen, sei es durch die Entwicklung neuer Medikamente,

um Krankheiten zu bekämpfen oder durch die Erforschung

umweltfreundlicher Technologien.

Wie sieht ihr Arbeitsalltag aus?

In meiner Rolle als Expert Lead Engineer gestaltet sich mein Alltag

äußerst vielfältig, ist immer sehr spannend, und macht nicht zuletzt

unheimlich viel Spaß. Jeder Tag bringt neue Herausforderungen

und spannende Aufgaben mit sich. Gleichzeitig bin ich ein

sehr gutes Beispiel dafür, dass sich Chemiker und Ingenieure in

ihrer Arbeit hervorragend ergänzen und voneinander profitieren.

auf den ersten Blick unterschiedliche Bereiche sind, gibt es dennoch

Parallelen. Beide erfordern ein hohes Maß an Kreativität und

das Streben nach innovativen Lösungen. Darüber hinaus erfordert

sowohl das Backen von Motiv-Torten als auch meine Arbeit als

Umwelttechnik-Ingenieurin eine sorgfältige Planung und Organisation.

Sie engagierten sich während Ihres Studiums ehrenamtlich in

der Bildungsinitiative Rock Your Life. Wie sind Ihre Erfahrungen,

besonders mit den Schüler:innen?

Als Migranten- und Arbeiterkind kenne ich die Bedeutung von

Bildung und die Herausforderungen, denen junge Frauen in der

MINT-Branche gegenüberstehen können. Frauen, die schwierige

Startbedingungen haben, müssen unterstützt werden. Bei

Rock Your Life habe ich Mentoring-Beziehungen zu Schülerinnen

aufgebaut. Es war für mich eine tolle Erfahrung zu sehen,

wie ich helfen konnte, die Zukunft dieser jungen Mädchen positiv

zu gestalten.

www.bayer.com

DIE FRAGEN STELLTE MELINA HOSSEINLI

REDAKTION VERFAHRENSTECHNIK

Was würden Sie Frauen raten, die in einen MINT-Beruf

einsteigen möchten?

Ich wünsche, dass sie an sich selbst glauben und auf ihre Fähigkeiten

vertrauen. Es ist wichtig, inspirierende Mentoren und

Vorbilder zu finden, die sie unterstützen und ihnen den Weg

zeigen können. Ein starkes Netzwerk aufzubauen, ermöglicht

es, von anderen zu lernen und wertvolle Kontakte

zu knüpfen. Mutig zu sein und Chancen zu ergreifen,

ohne sich von Ängsten zurückhalten zu lassen, ist

entscheidend.

Sie engagieren sich bei Bayer im Frauen-

Netzwerk Grow. Was sind Ihre Erfahrungen?

Durch meine Mitgliedschaft bei Grow konnte

ich wertvolle Kontakte knüpfen und von den

Erfahrungen und Perspektiven anderer Frauen

profitieren. Es war inspirierend zu sehen,

wie sich Frauen gegenseitig unterstützen

und ermutigen, ihre Ziele zu verfolgen. Das

Netzwerk bot mir auch die Möglichkeit, an

Weiterbildungs- und Entwicklungsmöglichkeiten

teilzunehmen, die speziell auf die

Bedürfnisse von Frauen zugeschnitten waren.

Eins Ihrer Hobbys ist Motiv-Torten backen.

Können Sie diese Kreativität auch bei der

Arbeit einsetzen?

SORAYA LAGHMARI EL MOUSSATI

ARBEITET ALS LEADENGINEER

UMWELTTECHNIK BEI DER BAYER AG

Absolut! Mein Hobby ermöglicht es mir, meine Kreativität

auch in meiner Arbeit auszuleben. Obwohl es


VORSCHAU

IM NÄCHSTEN HEFT: 09/2023

ERSCHEINUNGSTERMIN: 05. 09. 2023 • ANZEIGENSCHLUSS: 21. 08. 2023

01

02

04

03

01 Die nächste Ausgabe steht ganz im Zeichen der

Messe Powtech! Wir berichten über alles neue, innovative

und spannende rund um die Ausstellung in Nürnberg

Bild: NürnbergMesse

02 Unser täglich Brot gib uns heute - aber nicht nur das.

Der Anwenderbericht einer Großbäckerei hat es im

wahrsten Sinne des Wortes in sich.

Bild: Zeppelin Systems

03 Bei Anwendungen mit Schüttgütern müssen einige

Faktoren beachtet werden, damit Feindosierungen und

Containerentleerungen prozessoptimiert ablaufen

Bild: Warex

DER DIREKTE WEG

INTERNET:

www.verfahrenstechnik.de

04 Vom Glasthermometer-Hersteller zum Global Player:

Jumo feiert dieses Jahr 75-jähriges. Lesen Sie in der

nächsten Ausgabe die Hintergründe der Erfolgsgeschichte

Bild: Jumo

(Änderungen aus aktuellem Anlass vorbehalten)

E-PAPER:

digital.verfahrenstechnik.de

REDAKTION:

redaktion@verfahrenstechnik.de


IO-LINK

DRUCKTRANSMITTER

AUTOMATISIERUNG & PROZESSTECHNIK

KELLER SERIE 21Zio

• Kompakte Bauform

• Vollverschweisste Konstruktion ohne

innenliegende Dichtung

• Funktionalität eines einfachen Druckschalters

als auch als Druckmessinstrument

• Einfache Integration in bestehende Systeme

via IO-Link Master

• Erhöhte Flexibilität und Effizienz in der Messkette

keller-druck.com

Verfahrenstechnik 7-8/2023
