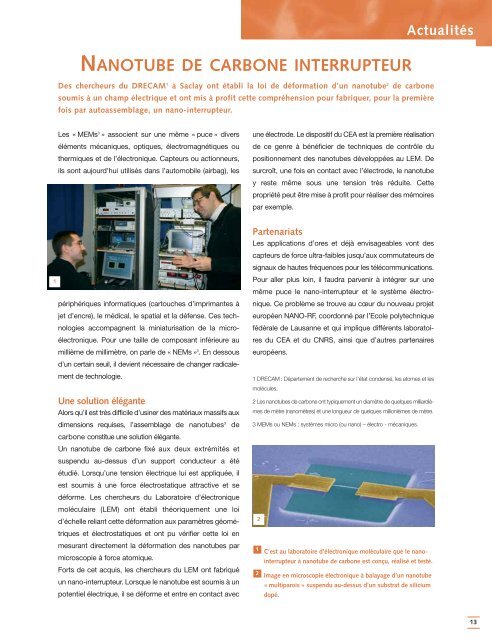

NANOTUBE DE CARBONE INTERRUPTEURDes chercheurs du DRECAM 1 à <strong>Saclay</strong> ont établi la loi <strong>de</strong> déformation d’un nanotube 2 <strong>de</strong> carbonesoumis à un champ électrique et ont mis à profit cette compréhension pour fabriquer, pour la premièrefois par autoassemblage, un nano-interrupteur.ActualitésLes « MEMs 3 » associent sur une même « puce » diverséléments mécaniques, optiques, électromagnétiques outhermiques et <strong>de</strong> l’électronique. Capteurs ou actionneurs,ils sont aujourd’hui utilisés dans l’automobile (airbag), lesune électro<strong>de</strong>. Le dispositif du <strong>CEA</strong> est la première réalisation<strong>de</strong> ce genre à bénéficier <strong>de</strong> techniques <strong>de</strong> contrôle dupositionnement <strong>de</strong>s nanotubes développées au LEM. Desurcroît, une fois en contact avec l’électro<strong>de</strong>, le nanotubey reste même sous une tension très réduite. Cettepropriété peut être mise à profit pour réaliser <strong>de</strong>s mémoirespar exemple.1périphériques informatiques (cartouches d’imprimantes àjet d’encre), le médical, le spatial et la défense. Ces technologiesaccompagnent la miniaturisation <strong>de</strong> la microélectronique.Pour une taille <strong>de</strong> composant inférieure aumillième <strong>de</strong> millimètre, on parle <strong>de</strong> « NEMs » 3 . En <strong>de</strong>ssousd’un certain seuil, il <strong>de</strong>vient nécessaire <strong>de</strong> changer radicalement<strong>de</strong> technologie.Une solution éléganteAlors qu’il est très difficile d’usiner <strong>de</strong>s matériaux massifs auxdimensions requises, l’assemblage <strong>de</strong> nanotubes 3 <strong>de</strong>carbone constitue une solution élégante.Un nanotube <strong>de</strong> carbone fixé aux <strong>de</strong>ux extrémités etsuspendu au-<strong>de</strong>ssus d’un support conducteur a étéétudié. Lorsqu’une tension électrique lui est appliquée, ilest soumis à une force électrostatique attractive et sedéforme. Les chercheurs du Laboratoire d’électroniquemoléculaire (LEM) ont établi théoriquement une loid’échelle reliant cette déformation aux paramètres géométriqueset électrostatiques et ont pu vérifier cette loi enmesurant directement la déformation <strong>de</strong>s nanotubes parmicroscopie à force atomique.Forts <strong>de</strong> cet acquis, les chercheurs du LEM ont fabriquéun nano-interrupteur. Lorsque le nanotube est soumis à unpotentiel électrique, il se déforme et entre en contact avecPartenariatsLes applications d’ores et déjà envisageables vont <strong>de</strong>scapteurs <strong>de</strong> force ultra-faibles jusqu’aux commutateurs <strong>de</strong>signaux <strong>de</strong> hautes fréquences pour les télécommunications.Pour aller plus loin, il faudra parvenir à intégrer sur unemême puce le nano-interrupteur et le système électronique.Ce problème se trouve au cœur du nouveau projeteuropéen NANO-RF, coordonné par l’Ecole polytechniquefédérale <strong>de</strong> Lausanne et qui implique différents laboratoiresdu <strong>CEA</strong> et du CNRS, ainsi que d’autres partenaireseuropéens.1 DRECAM : Département <strong>de</strong> recherche sur l’état con<strong>de</strong>nsé, les atomes et lesmolécules.2 Les nanotubes <strong>de</strong> carbone ont typiquement un diamètre <strong>de</strong> quelques milliardièmes<strong>de</strong> mètre (nanomètres) et une longueur <strong>de</strong> quelques millionièmes <strong>de</strong> mètre.3 MEMs ou NEMs : systèmes micro (ou nano) – électro - mécaniques.21 C’est au laboratoire d’électronique moléculaire que le nanointerrupteurà nanotube <strong>de</strong> carbone est conçu, réalisé et testé.2 Image en microscopie électronique à balayage d’un nanotube« multiparois » suspendu au-<strong>de</strong>ssus d’un substrat <strong>de</strong> siliciumdopé.13
